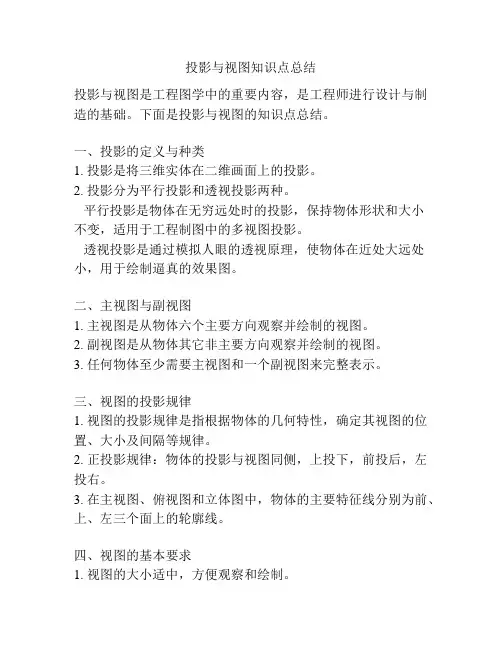

投影与视图知识点总结投影与视图是工程图学中的重要内容，是工程师进行设计与制造的基础。

下面是投影与视图的知识点总结。

一、投影的定义与种类1. 投影是将三维实体在二维画面上的投影。

2. 投影分为平行投影和透视投影两种。

平行投影是物体在无穷远处时的投影，保持物体形状和大小不变，适用于工程制图中的多视图投影。

透视投影是通过模拟人眼的透视原理，使物体在近处大远处小，用于绘制逼真的效果图。

二、主视图与副视图1. 主视图是从物体六个主要方向观察并绘制的视图。

2. 副视图是从物体其它非主要方向观察并绘制的视图。

3. 任何物体至少需要主视图和一个副视图来完整表示。

三、视图的投影规律1. 视图的投影规律是指根据物体的几何特性，确定其视图的位置、大小及间隔等规律。

2. 正投影规律：物体的投影与视图同侧，上投下，前投后，左投右。

3. 在主视图、俯视图和立体图中，物体的主要特征线分别为前、上、左三个面上的轮廓线。

四、视图的基本要求1. 视图的大小适中，方便观察和绘制。

2. 视图之间的间距要均匀，以突出主要的特征和轮廓线。

3. 视图应尽量减少折角，直线尽量不折断。

五、视图的选择原则1. 选择平易近人的主视图。

2. 主视图要选主要面直接对称的视图。

3. 选择于构造、加工、检验方便的视图。

4. 尽量选择存在完整轮廓线的视图。

六、常见视图1. 正投主视图：从正前方观察物体并绘制的视图。

2. 俯视图：从物体的上方直接向下观察并绘制的视图。

3. 阜视图：从物体的左前方斜向观察并绘制的视图。

4. 左视图：从物体的左侧观察并绘制的视图。

5. 右视图：从物体的右侧观察并绘制的视图。

七、主视图与副视图的绘制方法1. 主视图绘制方法：a. 确定主视图的位置，主视图应水平或竖直地绘制在图纸上。

b. 根据主视图的投影规律，绘制主视图的轮廓线。

c. 绘制主视图上的特征线、尺寸和字体。

2. 副视图绘制方法：a. 根据几何原理，确定副视图的位置和大小。

平面投影及主要知识点总结一、平面投影的定义平面投影是一种常见的几何学方法，用于将三维物体投影到二维平面上。

平面投影技术在建筑、工程、绘画、地图制作等领域都有广泛的应用。

通过平面投影，我们可以更直观地表现物体的形状、大小和位置关系。

二、平面投影的基本原理1. 平行投影平行投影是指在投影过程中，投影线与被投影物体之间保持平行。

平行投影可以分为正投影和斜投影两种情况。

正投影指投影线垂直于投影面，而斜投影则是投影线与投影面不垂直的情况。

在实际应用中，正投影更为常见。

2. 透视投影透视投影是指在投影过程中，投影线与被投影物体之间不再保持平行。

透视投影与我们的视觉感知密切相关，能够更真实地表现物体在三维空间中的形状。

透视投影常用于绘画和艺术创作中。

三、平面投影的方法1. 正交投影正交投影是平行投影的一种特殊情况，投影线垂直于投影面。

在正交投影中，被投影物体在投影面上的形状和大小与其实际形态相同，具有尺寸的真实性。

2. 斜投影斜投影是指在投影过程中，投影线与投影面不再垂直，形成斜角的投影。

斜投影在工程制图中有广泛的应用，可以更直观地显示出被投影物体的形状和尺寸。

3. 透视投影透视投影是指在投影过程中，投影线与被投影物体之间存在一定的角度，使得投影呈现出近大远小的效果。

透视投影能够更真实地模拟物体在空间中的形态，常用于绘画和艺术创作中。

四、平面投影的应用1. 建筑制图在建筑设计中，平面投影是非常重要的技术手段。

建筑师通过平面投影技术可以将三维建筑物的形态、尺寸和空间关系直观地表现在平面图上，为施工和装修提供重要的参考依据。

2. 工程制图在机械、电气、航空等工程领域，平面投影也有广泛的应用。

工程师利用平面投影技术可以准确地绘制出各种零部件的图纸，为生产和加工提供准确的信息。

3. 艺术创作在绘画和艺术创作中，透视投影是非常重要的技术手段。

艺术家通过透视投影可以更真实地表现出物体在空间中的形态，给观众带来更直观的视觉体验。

投影与视图；一．投影：1.光源点光源：像手电筒、路灯、台灯都可以看成一个点光源。

平行光源：太阳光可以看成是一个平行光源2.概念定义：一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在的平面叫做投影面。

（1）平行投影：由平行光线（太阳的光线是平行光线）形成的投影。

（2）中心投影：由同一点（点光源发出的光线）形成的投影。

（3）两者区别与联系：区别光线物体与投影面平行联系时的投影平行投影平行的投射线全等都是物体在光线的照射下，在某中心投影从一点出发的投射线放大(位似变换)个平面内形成的影子。

(即都是投影)3.投影知识点：测量同一时刻物体的高度和影长时：①若两物体的高度之比等于影长之比时，则这两个物体的影子是平行投影。

②若两物体的高度之比不等于影长之比时，则这两个物体的影子是中心投影4.投影的性质：①将两个等高物体垂直于与地面放置时，离点光源较近的物体的影子较短，反之则越长。

②将两个等高物体平行于与地面放置时，离点光源较近的物体的影子较长，反之则越短。

5．易错题整理：1）直线的平行投影一定是直线（×）原因：2）矩形的投影一定是矩形（×）原因：3）一个圆在平面上的投影一定是圆。

（×）原因：二．视图：1.概念：用正投影的方法绘制的物体在投影面上的图形，称为物体的视图。

2.分类：视图有：主视图、左视图、俯视图3.正方体的主要视图及展开：正方体的展开图有11种：1）1-4-1型：6种 2）2-3-1型：3种3）2-2-2型：1种 4） 3-3 型：1种4.看视图确定物体有多少正方体组成：在俯视图中画圈标注法，取较小数值的和。

第二章投影的基本知识一、投影概念在投影面上作出物体投影的方法，称为投影法。

二、投影的分类投影法分为两类：中心投影法和平行投影法。

.中心投影法所有投影线都相交于投影中心的投影方法。

平行投影法由互相平行的投影线在投影面上作出物体投影的方法。

按投影线与投影面是否垂直，可分为斜投影法和正投影法两种。

(1)斜投影法：投影线倾斜于投影面的平行投影法。

(2)正投影法：投影线垂直于投影面的平行投影法。

特点：其投影反映了物体的真实形状和大小，并且与物体到投影面的距离无关。

所以建筑图样一般均采用这种投影法绘制，所得的投影称为正投影，简称投影。

1、正投影法概念：投影线垂直于投影面的平行投影法。

2 、正投影的基本特性：1）真实性----平行于投影面的物体，投影反映实形；2）积聚性----垂直投影面的平面或直线，其投影积聚成直线或一点；3）类似性----物体上的平面与投影面倾斜时，其投影为缩小的类似形；4）从属性---- 直线或平面上的点，其投影仍在直线或平面的投影上。

真实性、积聚性、类似性和从属性是正投影的四个重要特性，在画图和读图中将经常用到，必须牢固掌握。

三、三面投影图1、三面投影图的形成我们将形体正放在三个互相垂直的投影面之间，并分别向三个投影面进行投影，就能得到该形体在三个投影面上的投影图，将这三个投影图结合起来观察，就能准确地反映出该形体的形状和大小。

这三个互相垂直的投影面分别为水平投影面（或称H面，用字母H表示）、正立投影面（或称V 面，用字母V表示）和侧立投影面（或称W面，用字母W表示）。

这三个投影面组合起来就构成了三面投影体系（三投影面体系）。

三个投影面两两相交构成的三条轴称为OX、OY、OZ轴，且OX⊥OY⊥OZ，三条轴的交点O称为原点。

形体在三个投影面上的投影分别称为水平投影、正面投影和侧面投影。

注：OX轴的正方向为水平向左，OY轴的正方向为正对观察者，OZ轴的正方向为铅直向上。

2、三面投影图的展开因为形体的三个投影分别在三个不共面的平面上，因此无法绘制在同一平面图纸上，为此，需将三个投影面进行展开，使其共面。

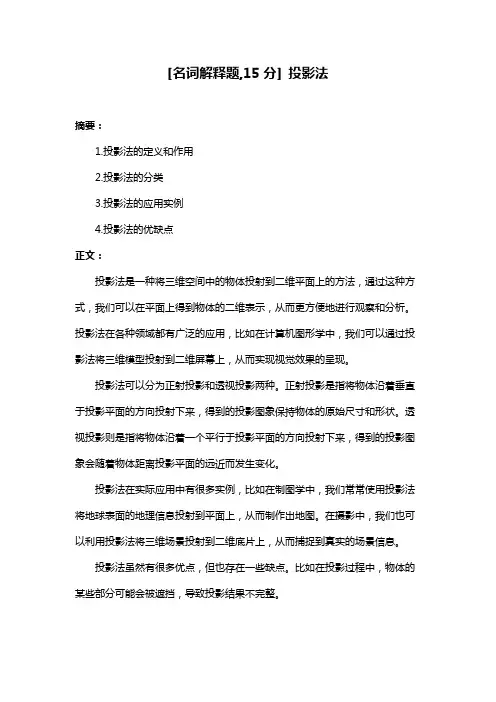

[名词解释题,15分] 投影法
摘要：
1.投影法的定义和作用
2.投影法的分类
3.投影法的应用实例
4.投影法的优缺点
正文：
投影法是一种将三维空间中的物体投射到二维平面上的方法，通过这种方式，我们可以在平面上得到物体的二维表示，从而更方便地进行观察和分析。

投影法在各种领域都有广泛的应用，比如在计算机图形学中，我们可以通过投影法将三维模型投射到二维屏幕上，从而实现视觉效果的呈现。

投影法可以分为正射投影和透视投影两种。

正射投影是指将物体沿着垂直于投影平面的方向投射下来，得到的投影图象保持物体的原始尺寸和形状。

透视投影则是指将物体沿着一个平行于投影平面的方向投射下来，得到的投影图象会随着物体距离投影平面的远近而发生变化。

投影法在实际应用中有很多实例，比如在制图学中，我们常常使用投影法将地球表面的地理信息投射到平面上，从而制作出地图。

在摄影中，我们也可以利用投影法将三维场景投射到二维底片上，从而捕捉到真实的场景信息。

投影法虽然有很多优点，但也存在一些缺点。

比如在投影过程中，物体的某些部分可能会被遮挡，导致投影结果不完整。

投影知识点归纳总结一、投影的基本概念1. 投影的定义：投影是指将一个点或一条线或一个物体的表面在另一个平面上投影的过程。

投影是一种几何学的基本概念，它被广泛应用于几何学、工程学、电影制作等领域。

2. 投影的种类：根据投影对象的性质，投影可以分为点投影、直线投影和面投影。

3. 投影的原理：投影的基本原理是利用光线传播的特性，将一个物体的形状和位置投射到另一个平面上，从而实现几何形状的表达和分析。

二、点投影的相关知识点1. 点投影的定义：点投影是指将一个点在另一个平面上的投影。

2. 点投影的性质：点投影的性质包括：平行投影、中心投影和透视投影。

3. 点投影的应用：点投影在工程图、几何学模型和摄影技术等领域有着广泛的应用。

三、直线投影的相关知识点1. 直线投影的定义：直线投影是指将一条直线在另一个平面上的投影。

2. 直线投影的性质：直线投影的性质包括：平行投影、交叉投影和平面投影。

3. 直线投影的应用：直线投影在建筑设计、机械制图和地图制作等领域有着广泛的应用。

四、面投影的相关知识点1. 面投影的定义：面投影是指将一个物体的表面在另一个平面上的投影。

2. 面投影的性质：面投影的性质包括：平行投影、交叉投影和透视投影。

3. 面投影的应用：面投影在工程制图、建筑设计和影视特效等领域有着广泛的应用。

五、投影的应用领域1. 工程制图：在建筑设计、机械制图和电路设计等领域，投影是绘制平面图和立体图的基础。

2. 地图制作：地图制作是利用地球表面的地理信息在平面上进行投影，以便观看和测量地理位置。

3. 影视特效：在电影和电视节目中，投影技术被广泛应用于特效制作和虚拟场景的构建。

4. 摄影技术：摄影是通过相机将三维物体投影到二维胶片或数码传感器上，从而产生真实的影像。

六、投影的发展趋势1. 投影技术的智能化发展：随着人工智能和计算机视觉技术的不断发展，投影技术将实现更高级别的智能化处理和应用。

2. 投影技术的虚拟化发展：随着虚拟现实和增强现实技术的快速发展，投影技术将融入更多的虚拟化应用场景中。
