红外成像的原理一、引言红外成像是一种利用物体发射的红外辐射进行成像的技术。
在红外光谱范围内，物体的发射和反射红外光与其温度密切相关。
因此，通过检测和分析物体发射的红外辐射，可以获取物体的温度分布信息，实现红外成像。
二、红外辐射特点红外辐射是指波长长于可见光的电磁辐射，波长范围一般为0.75-1000微米。
与可见光相比，红外辐射具有以下特点：1. 红外辐射在大气中的传输性能较好。
红外辐射的传输受大气吸收的影响较小，因此可以在大气环境中远距离传输。
2. 红外辐射与物体的热量有关。
物体的温度越高，发射的红外辐射能量越大。
3. 红外辐射可以穿透一些透明的介质。
某些红外辐射波长范围内的辐射可以穿透玻璃、塑料等透明材料。
三、红外成像原理红外成像的原理基于物体发射的红外辐射与其温度相关的特性。
红外成像的过程可以分为以下几个步骤：1. 红外辐射接收：通过红外探测器接收物体发射的红外辐射。
红外探测器常用的有热电偶、焦平面阵列等。
2. 信号处理：接收到的红外辐射信号经过放大、滤波等处理，以提高信噪比和图像质量。
3. 图像重建：将经过处理的红外辐射信号转换为图像。
图像的重建可以采用各种算法和技术，如傅里叶变换、滤波和插值等。
4. 温度计算：通过图像中的红外辐射强度来计算物体的温度分布。
通常，根据物体的辐射强度与温度之间的关系建立一个标定模型，以将辐射强度转换为温度值。
四、红外成像的应用红外成像技术在军事、安防、医疗、工业检测等领域具有广泛的应用前景。
1. 军事：红外成像技术可以用于夜视仪、导弹制导系统等军事设备中，实现在暗夜环境下的目标探测和识别。
2. 安防：红外成像技术可以用于监控系统，实现对暗夜中的目标进行视频监控和识别，提高安全性。
3. 医疗：红外成像技术可以用于医学诊断，如乳腺癌早期检测、皮肤病诊断等。
4. 工业检测：红外成像技术可以用于工业设备的故障检测和预防性维护，提高生产效率和设备可靠性。
五、红外成像的发展趋势随着红外探测器、信号处理和图像重建技术的不断进步，红外成像技术已经取得了显著的发展。
红外线成像原理红外线成像是一种利用物体辐射的红外辐射来获取目标信息的技术。
红外线成像技术已经广泛应用于军事、安防、医疗、工业检测等领域。
它能够在夜晚或者低光条件下实现目标的探测和识别，具有很高的实用价值。
红外线成像的原理主要基于物体的热辐射特性。
所有的物体都会向外辐射热能，这种热能的波长范围在红外波段，因此被称为红外辐射。
根据物体的温度不同，其辐射的红外波长也会不同。
利用红外线成像技术，可以通过探测器接收目标的红外辐射，然后将其转换成电信号，最终形成红外图像。
红外线成像技术主要包括红外辐射探测、信号处理和图像显示三个主要部分。
首先是红外辐射探测，它是整个系统的核心部分。
探测器的性能直接影响到成像的清晰度和灵敏度。
目前常用的红外探测器有热电偶探测器、焦平面阵列探测器等。
其次是信号处理部分，它包括信号放大、滤波、数字化等步骤，用于增强图像的对比度和清晰度。
最后是图像显示，通过将信号转换成可见的图像，来实现对目标的观测和识别。
红外线成像技术具有很多优点。
首先，它可以实现夜视功能，对于夜间作战和夜间监控具有重要意义。
其次，它可以穿透一些雾、烟、灰尘等大气干扰，具有较好的透视能力。
另外，红外线成像技术还可以实现对温度分布的测量，用于工业检测和医学诊断。
然而，红外线成像技术也存在一些局限性。
首先，受到红外辐射的波长范围限制，其分辨率不如可见光成像技术高。
其次，受到大气吸收和散射的影响，红外线成像技术在远距离观测上存在一定的局限性。
另外，红外线成像设备的成本较高，对于一些应用场景来说，成本可能是一个制约因素。
总的来说，红外线成像技术以其独特的优势和应用价值，已经成为现代科技领域中不可或缺的一部分。
随着技术的不断进步，相信红外线成像技术在未来会有更广泛的应用和发展。
手把手教你红外光谱谱图解析一、红外光谱的原理[1]1. 原理样品受到频率连续变化的红外光照射时，分子吸收其中一些频率的辐射，分子振动或转动引起偶极矩的净变化，是振-转能级从基态跃迁到激发态，相应于这些区域的透射光强减弱，透过率T%对波数或波长的曲线，即为红外光谱。
辐射→分子振动能级跃迁→红外光谱→官能团→分子结构2.红外光谱特点红外吸收只有振-转跃迁，能量低；除单原子分子及单核分子外，几乎所有有机物均有红外吸收；特征性强，可定性分析，红外光谱的波数位置、波峰数目及强度可以确定分子结构；定量分析；固、液、气态样均可，用量少，不破坏样品；分析速度快；与色谱联用定性功能强大。
3.分子中振动能级的基本振动形式红外光谱中存在两类基本振动形式：伸缩振动和弯曲振动。
图一伸缩振动图二弯曲振动二、解析红外光谱图1.振动自由度振动自由度是分子独立的振动数目。
N个原子组成分子，每个原子在空间上具有三个自由度，分子振动自由度F=3N-6(非线性分子)；F=3N-5(线性分子)。
为什么计算振动自由度很重要，因为它反映了吸收峰的数量，谱带简并或发生红外非活性振动使吸收峰的数量会少于振动自由度。
U=0→无双键或环状结构U=1→一个双键或一个环状结构U=2→两个双键，两个换，双键+环，一个三键U=4→分子中可能含有苯环U=5→分子中可能含一个苯环+一个双键2.红外光谱峰的类型基频峰：分子吸收一定频率红外线，振动能级从基态跃迁至第一振动激发态产生的吸收峰，基频峰的峰位等于分子或者基团的振动频率，强度大，是红外的主要吸收峰。
泛频峰：分子的振动能级从基态跃迁至第二振动激发态、第三振动激发态等高能态时产生的吸收峰，此类峰强度弱，难辨认，却增加了光谱的特征性。
特征峰和指纹峰：特征峰是可用于鉴别官能团存在的吸收峰，对应于分子中某化学键或基团的振动形式，同一基团的振动频率总是出现在一定区域；而指纹区吸收峰特征性强，对分子结构的变化高度敏感，能够区分不同化合物结构上的微小差异。
红外热成像仪分类和原理红外热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上，从而获得红外热像图，这种热像图与物体表面的热分布场相对应。
通俗地讲红外热像仪就是将物体发出的不可见红外能量转变为可见的热图像。
热图像的上面的不同颜色代表被测物体的不同温度。
红外辐射简介红外辐射是指波长在0.75um至lOOOum，介于可见光波段与微波波段之间的电磁辐射。
红外辐射的存在是由天文学家赫胥尔在1800年进行棱镜试验时首次发现。
红外辐射具有以下特点及应用：（1）所有温度在热力学绝对零度以上的物体都自身发射电磁辐射，而一般自然界物体的温度所对应的辐射峰值都在红外波段。
因此，利用红外热像观察物体无需外界光源，相比可见光具有更好的穿透烟雾的能力。
红外热像是对可见光图像的重要补充手段，广泛用于红外制导、红外夜视、安防监控和视觉增强等领域。
（2）根据普朗克定律，物体的红外辐射强度与其热力学温度直接相关。
通过检测物体的红外辐射可以进行非接触测温，具有响应快、距离远、测温范围宽、对被测目标无干扰等优势。
因此，红外测温特别是红外热像测温在预防性检测、制程控制和品质检测等方面具有广泛应用。
（3）热是物体中分子、原子运动的宏观表现，温度是度量其运动剧烈程度的基本物理量之一。
各种物理、化学现象中，往往都伴随热交换及温度变化。
分子化学键的振动、转动能级对应红外辐射波段。
因此，通过检测物体对红外辐射的发射与吸收，可用于分析物质的状态、结构、状态和组分等。
（4）红外辐射具有较强的热效应，因此广泛地用于红外加热等。
综上所述，红外辐射在我们身边无处不在。
而对于红外辐射的检测及利用，更是渗透到现代军事、工业、生活的各个方面。
由于人眼对于红外辐射没有响应，因此对于红外辐射的感知和检测必须利用专门的红外探测器。
红外辐射波段对应的能量在O.leV-l.OeV之间，所有在上述能量范围之内的物理化学效应都可以用于红外检测。
红外成像技术的原理与应用红外成像技术是一种高科技的技术，它的发展使得许多行业和领域得到了极大的改善。
红外成像技术的应用十分广泛，它的原理也是非常高深的。
本文将会深入探讨这个话题，并讲解红外成像技术的原理与应用。
一、红外成像技术的原理红外成像技术是基于物体对红外光的反射、辐射或透过红外光的不同响应特性，对物体进行探测和成像的一种技术。
在红外光学领域有一个著名的定律——Planck 定律，它是一个物理学定律，表明了物体辐射出的辐射能量是与所辐射的波长以及物体的温度有关。
Planck 定律为红外成像技术的发展奠定了基础。
红外光的波长在 0.75-1000 微米之间，远远超出了人类能够看到的可见光，因此我们无法直接观察物体对红外光的反射、辐射或透过。
但是，我们可以通过研究物体对红外光的响应特性来进行探测和成像。
红外成像技术主要包括两种方式：热成像和被动成像。
1. 热成像热成像（Thermal Imaging）是根据物体的表面温度不同，红外辐射亮度不同来进行成像的。
红外相机通过检测物体辐射出的红外光，从而测量物体的表面温度。
红外相机可以将物体表面温度的变化转换为不同颜色的图像，从而得到一幅温度图像。
不同温度的色彩呈现不同的颜色，形成一种热力图，以便更直观地反映物体表面温度的分布情况。
2. 被动成像被动成像（Passive Imaging）是指根据物体对红外光的反射、散射或透过等特性进行成像的一种技术。
被动红外成像技术主要是采用红外探测器对物体反射、透过或辐射的红外光进行探测，然后通过图像处理算法将这些数据转化为图像。
被动红外成像技术的优点是可以在黑暗中工作，无需依赖光源。
二、红外成像技术的应用红外成像技术具有广泛的应用领域，从安防、军事到医学、工业等领域都有其独特的应用。
1. 安防方面的应用红外成像技术在安防领域起着重要的作用，尤其是在暗光条件下的监控。
人们经常可以看到在监控画面中，黑暗中出现明亮的人影，这就是红外摄像机发挥的作用。
红外成像原理与红外多波段图像特征对比由于红外成像具有被动工作、抗干扰性强、目标识别能力强、全天候工作等特点，已被多数发达国家应用于军事侦查、监视和制导方面。
红外成像侦察、监视和制导意已成为当代武器技术发展的主流方向之一。
红外辐射是整个电子频谱中的一个重要组成部分。
红外探测器是依靠探测目标辐射和反射的红外线而工作的。
通常红外光谱的划分是这样的：近红外（760纳米-3微米），中红外（3微米-8微米），远红外（8微米-1毫米）。
红外辐射的物理本质是热辐射。
大气是红外辐射的主要传输介质。
由于大气中各种气体和物质对太阳光谱均有一定的吸收能力。
综合各气体吸收情况，得出了3个对太阳光谱吸收较弱的区段，即2-2.6微米、3-5微米、8-14微米。
在这几个波段，大气相对说来是比较透明的，常称为“大气窗口”，对于从事红外光谱亚牛、红外技术应用研究尤为重要。
一般红外仪器和红外系统都工作在这三个窗口之类。
根据测量分析，一些重要的军事目标的热辐射波长集中在3-5微米的中红外线区和8-10微米的远红外线区内。
利用这一特点，目标红外传感器常选用适用于3-5微米红外大气窗口的碲化铟和适用于8-14微米红外大气窗口的碲铜汞。
红外辐射也成为红外线，辐射过程除了取决于温度之外，还受到许多其他因素的影响。
对于理想黑体（黑体或绝对黑体是指对于任何波长的电磁辐射都全部吸收，且具有最大辐射率的物体）而言，红外辐射的基本规律归结为普朗克黑体辐射定率、维恩位移定律和斯蒂芬-玻尔兹曼3个基本定律。
1.Plank黑体辐射定律---该规律描述了黑体单色辐射力随波长及温度的变化规律其中C1、C2分别称为普朗克第一常数和第二常数2.Wein位移定律---随着温度T增高，最大单色辐射力M所对应的峰值波长λmax逐渐向短波方向移动。
3.Stefan-Boltzmann定律---描述了黑体辐射力随表面温度的变化规律，也可以计算某一波长范围内的辐射力。
其中σ为黑体辐射系数从工作波段可以把红外探测器分为3种类型：SWIR （短波红外）探测器，工作于1-2.5微米短波红外波段；MWIR （中波红外）探测器，工作于3-5微米中波红外波段；LWIR （长波红外）探测器，工作于8-14微米长波红外波段。
红外成像过程红外成像技术是一种利用物体辐射的红外辐射能够被探测器探测并转化成电信号，再通过信号处理和图像显示，得到物体的热像图像的技术。
它在军事、安防、医疗、工业等领域有着广泛的应用。
下面将从物理原理、成像过程和应用领域三个方面来介绍红外成像技术。
一、物理原理红外成像技术是基于物体的热辐射原理而发展起来的。
物体在温度不为绝对零度时，会发出热辐射，其中包括可见光和红外辐射。
可见光是人眼所能看到的光线，而红外辐射则是人眼无法看到的辐射。
红外辐射的波长范围一般为0.75~1000微米，其中又分为近红外、中红外和远红外三个波段。
红外成像技术主要利用物体发出的红外辐射来进行成像。
二、成像过程红外成像技术的成像过程主要包括辐射探测、信号处理和图像显示三个步骤。
1. 辐射探测辐射探测是红外成像技术的核心部分，它主要是利用红外探测器来探测物体发出的红外辐射。
红外探测器一般分为热电偶、热释电型、半导体型和微机械型等几种类型。
其中，热电偶是最早被应用的一种探测器，它利用热电效应将红外辐射转化成电信号。
热释电型探测器则是利用物体吸收红外辐射后产生的热量来改变探测器的电阻值，从而转化成电信号。
半导体型探测器则是利用半导体材料的特性来探测红外辐射。
微机械型探测器则是利用微机械技术制造出的微小结构来探测红外辐射。
2. 信号处理信号处理是将探测器探测到的红外辐射信号进行放大、滤波、数字化等处理，以便于后续的图像显示。
信号处理的主要任务是提高图像的信噪比和分辨率，使得图像更加清晰和准确。
3. 图像显示图像显示是将信号处理后的数字信号转化成图像信号，通过显示器显示出来。
图像显示的主要任务是将数字信号转化成人眼所能识别的图像，使得人们能够直观地观察物体的热分布情况。
三、应用领域红外成像技术在军事、安防、医疗、工业等领域有着广泛的应用。
1. 军事领域红外成像技术在军事领域中主要用于夜视仪、导弹制导、侦察和监视等方面。
它可以在夜间或恶劣天气条件下探测目标，提高作战效率和精度。
红外线的成像原理‚如果用红外摄影对人体成像，做出体表‘热图’……‛会产生这样的认识：（1）红外摄影成物体的热图就是它的红外像；（2）可见光不能使红外线胶片感光，只有红外线能使它感光；（3）红外线胶片所记录的是目标物体发出的红外线；（4）普通相机也能使用红外线胶片进行红外摄影。
事实上，这些理解都是错误的。
引起错误认识的根源是没有说明红外摄影所成的红外像与热像仪所成的热图之间的区别，并且对红外线胶片的介绍也不够准确。
下面就这两个问题做一阐述，不妥之处，敬请指正。
一、红外线的发现和分类1800年，英国物理学家赫歇尔研究单色光的温度时发现：位于红光外，用来对比的温度计的温度要比色光中温度计的温度高，于是称发现一种看不见的“热线”，称为红外线。
红外线位于电磁波谱中的可见光谱段的红端以外，介于可见光与微波之间，波长为0.76～1000μm，不能引起人眼的视觉。
在实际应用中，常将其分为三个波段：近红外线，波长范围为0.76～1.5μm；中红外线，波长范围为1.5～5.6μm；远红外线，波长范围为5.6～1000μm。
它们产生的机理不太一致。
我们知道温度高于绝对零度的物体的分子都在不停地做无规则热运动，并产生热辐射，故自然界中的物体都能辐射出不同频率的红外线，如相机、红外线胶片自身等。
在常温下，物体辐射出的红外线位于中、远红外线的光谱区，易引起物体分子的共振，有显著的热效应。
因此，又称中、远红外线为热红外。
当物体温度升高到使原子的外层电子发生跃迁时，将会辐射出近红外线，如太阳、红外灯等高温物体的辐射中就含有大量的近红外线。
借助不同波段的红外线的不同物理性质，可制成不同功能的遥感器。
二、不同波段的红外线成像原理和特点红外遥感是指借助对红外线敏感的探测器，不直接接触物体，来记录物体对红外线的辐射、反射、散射等信息，通过分析，揭示出物体的特征及其变化的科学技术。
红外遥感技术中能获得图像信息的仪器有：使用红外线胶片的照相机，具有红外摄影功能的数码相机，热像仪等。
首先给大家简单介绍一下红外成像仪的主要分类：光子感应器式红外成像仪1. 根据红外成像仪的感应器不同来分类热感应器式红外成像仪光子感应器是将接受的辐射能量直接转换成电信号。
灵敏度很高，工作稳定，反映迅速。
热感应器是由多个感应单元同时接受辐射并被加热，通过比较热量的变化来给出成像信号,灵敏度比光子感应器式低，工作不如光子感应器稳定，反映速度也不及光子感应器，但是体积小，重量轻，价格便宜。
图一所提到的PM545 型就是热感应器式红外成像仪，在其说明书中有介绍。
中波红外线成像仪2. 根据红外线成像仪所适用的红外波长不同，可分为长波红外线成像仪以下给出的光谱图（图二），以便大家有一个感性的认识图二•可视光的波长范围一般为0.4 到0.7μm•近红外线的波长范围一般为0.7 到1μm•红外短波的波长范围一般为0.9 到2.5μm•红外中波的波长范围一般为 2 到5μm•红外长波的波长范围一般为7.5 到13 或14μm从图一的参数要求spectral band 7.5 to 13μm，我们看出其手册所要求的波长范围是长波红外线成像仪。
那么长波和中波红外线成像仪对红外图像的影响是什么？通过普朗克曲线图三，可以看出图三其影响主要在于随着待观察物体的温度升高，该物体所辐射的能量随着波长的减小而增大。
通俗点说也就是在测量接近常温下的物体时，长波红外线成像仪较敏感。
在测量超高温的物体时，中波红外线成像仪较敏感。
其次给大家介绍一下红外线成像仪的参数含义：1. 像素：是图像最基本的单位（Pixel），可以通俗的理解像素就是一个小点，而不同颜色或灰度的点(像素)聚集起来就变成一幅影像。
像素越高，意味着你可以更远的距离发现更细微的问题。
我公司采购的FLIR T400 型红外成像仪的像素为320X240 。
对于低分辨率的成像仪，为了提高影像的清晰度，可以安装长焦镜头。
但是，同时其视野也会随之减小。
对于给定的距离，同样的视野，像素越高，那么影像越清晰。
红外高光谱成像技术原理及应用红外高光谱成像技术原理及应用近年来，红外高光谱成像技术作为一种先进的无损检测手段，得到了广泛的应用和研究。
它利用物质在红外波段的特征吸收谱，结合高分辨率光学成像系统，实现了对物体内部组分的非破坏性、无接触式的快速检测，为工业生产和科学研究提供了有力的技术支持。
红外高光谱成像技术的原理主要基于物质在红外波段的吸收和反射特性。
红外光谱波段范围广泛，一般可分为短波红外（SWIR）、中波红外（MWIR）和长波红外（LWIR）。
不同波段的红外光波与物质分子之间的相互作用不同，因此对不同物质的探测有着不同的应用。
红外高光谱成像技术通过红外摄像机和光谱仪的组合，实现了对红外辐射能量的高精度测量。
首先，红外辐射能量通过光学系统进入光谱仪，被分散成不同波长的光谱成分。
然后，红外摄像机将不同波长的红外光谱图像进行捕捉。
最后，通过计算和图像处理技术，获得物体的高光谱图像，实现对物体内部组分的定量分析和成像。
红外高光谱成像技术在农业、环境监测、医学、材料科学等领域有着广泛的应用。
在农业领域，红外高光谱成像技术可以用于作物病害的早期检测和品质评估。
通过对作物的红外光谱成像，可以及早发现作物的生理异常和病害，提前采取措施进行治疗和防护。
在环境监测中，红外高光谱成像技术可以用于检测地下水和大气中的污染物，帮助环保部门及时发现和治理环境问题。
在医学领域，红外高光谱成像技术可以用于肿瘤的早期诊断和治疗效果的评估。
通过对人体组织红外光谱图像的分析，可以发现异常组织区域，并提供有针对性的治疗方案。
在材料科学中，红外高光谱成像技术可以用于材料的表征和质量控制。
通过对材料红外光谱图像的分析，可以实现对材料成分和结构的定量分析和检测。
红外高光谱成像技术的发展为无损检测领域带来了新的机遇和挑战。
随着红外成像技术的不断创新和进步，红外高光谱成像技术将在更多领域得到应用，并发挥出更大的作用。
同时，如何提高红外高光谱成像技术的分辨率、准确性和实时性，以及如何应对复杂环境下的干扰和噪声问题，也是当前亟待解决的问题。
红外成像原理孔锦辉2015121501 Contents目录什么是红外线02红外成像原理03红外成像应用1什么是红外线What is the infrared●红外线的发现1800 年英国的天文学家威廉姆·赫胥尔（William Herschel）发现红外线。
在理论上，通常把波长大于红色光线波长，小于1000um 的这一段电磁波称作“红外线”，又称作“红外辐射”，它在电磁波谱中占据了从0.76um 到1000um 这一段。
●红外线的分类●后来科学家根据红外线的波长又进行分类为：近红外0.75 –3 µm中红外 3 –6 µm远红外 6 –15 µm极远红外15 –1000 µm红外辐射的几个重要特性1.红外辐射普遍存在性——红外线存在于自然界的任何一个角落。
事实上，一切温度高于绝对零度的有生命和无生命的物体时时刻刻都在不停地辐射红外线。
2.红外辐射与温度相关——物体的热辐射能量的大小，直接和物体表面的温度相关。
利用这个特点使人们可以利用它来对物体进行无接触温度测量和热状态分析。
3.红外辐射的大气窗口——大气、烟云等吸收可见光和近红外线，但是对3~5μm和8~14μm的热红外线却是透明的，这两个波段被称为热红外线的“大气窗口”。
2红外成像原理Infrared imaging principle●红外成像概述红外成像就是通过一个特定的装置将不可见的红外辐射转换成可见的温度分布图像，这图像可反应物体表面的热力分布，故也称“热像图”，这种装置称为“红外热像仪”。
●红外热像仪原理简单讲，红外热像仪就是一台红外相机。
其由光学系统、红外探测器、信号处理器、软件系统和显示系统五部分组成。
3红外成像应用Infrared imaging applications红外成像的优势1.非接触式检测：有效地保护了使用者的安全，不影响被测目标物体。
2.画面的直观性：可以比较处于同一区域的物体的温度；可以从整体上把握目标物体的状况；利用二维的红外热像图可以更直观地分析目标物体。

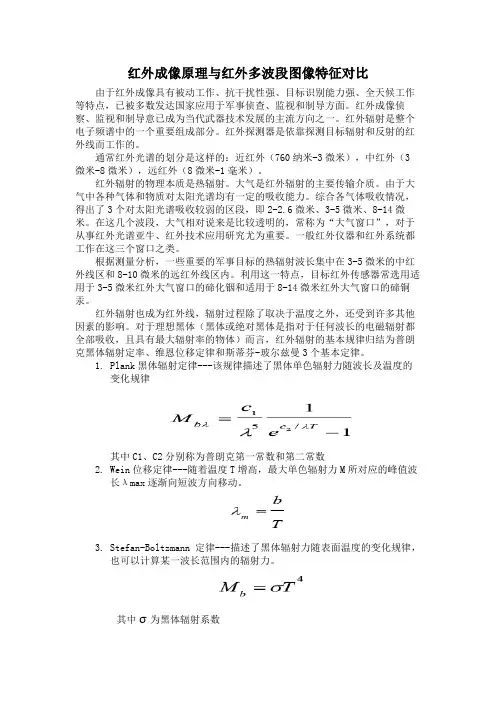

红外成像原理与红外多波段图像特征对比
由于红外成像具有被动工作、抗干扰性强、目标识别能力强、全天候工作等特点，已被多数发达国家应用于军事侦查、监视和制导方面。
红外成像侦察、监视和制导意已成为当代武器技术发展的主流方向之一。
红外辐射是整个电子频谱中的一个重要组成部分。
红外探测器是依靠探测目标辐射和反射的红外线而工作的。
通常红外光谱的划分是这样的：近红外（760纳米-3微米），中红外（3微米-8微米），远红外（8微米-1毫米）。
红外辐射的物理本质是热辐射。
大气是红外辐射的主要传输介质。
由于大气中各种气体和物质对太阳光谱均有一定的吸收能力。
综合各气体吸收情况，得出了3个对太阳光谱吸收较弱的区段，即2-2.6微米、3-5微米、8-14微米。
在这几个波段，大气相对说来是比较透明的，常称为“大气窗口”，对于从事红外光谱亚牛、红外技术应用研究尤为重要。
一般红外仪器和红外系统都工作在这三个窗口之类。
根据测量分析，一些重要的军事目标的热辐射波长集中在3-5微米的中红外线区和8-10微米的远红外线区内。
利用这一特点，目标红外传感器常选用适用于3-5微米红外大气窗口的碲化铟和适用于8-14微米红外大气窗口的碲铜汞。
红外辐射也成为红外线，辐射过程除了取决于温度之外，还受到许多其他因素的影响。
对于理想黑体（黑体或绝对黑体是指对于任何波长的电磁辐射都全部吸收，且具有最大辐射率的物体）而言，红外辐射的基本规律归结为普朗克黑体辐射定率、维恩位移定律和斯蒂芬-玻尔兹曼3个基本定律。
1.Plank黑体辐射定律---该规律描述了黑体单色辐射力随波长及温度的
变化规律
其中C1、C2分别称为普朗克第一常数和第二常数
2.Wein位移定律---随着温度T增高，最大单色辐射力M所对应的峰值波
长λmax逐渐向短波方向移动。
3.Stefan-Boltzmann定律---描述了黑体辐射力随表面温度的变化规律，
也可以计算某一波长范围内的辐射力。
其中σ为黑体辐射系数
从工作波段可以把红外探测器分为3种类型：SWIR （短波红外）探测器，工作于1-2.5微米短波红外波段；MWIR （中波红外）探测器，工作于3-5微米中波红外波段；LWIR （长波红外）探测器，工作于8-14微米长波红外波段。
SWIR 探测器由于工作波段的限制，不适用于军事领域，发展的速度较慢，主要应用于天文科学。
由于受到探测单元灵敏度的限制，MWIR 探测器近年来才得到了突飞猛进的发展特，别是在军事领域的应用。
较高温度的目标3-5微米波段有很强的辐射，MWIR 探测器适用于观察和跟踪空中目标；其次，在潮湿或大气水分高的地区，3-5微米波段的大气透射要优于8-14微米波段。
首先先对比一下一杯冷水的中(a)、远(b)两波段红外图像（室温10摄氏度）。
（a ） (b)
由图可见，中红外图像的杯子灰度值要小于远红外图像。
忽略成像仪之间的差异，原因如下：杯子水温对应于室温10摄氏度，即
283K ，将结果代入普朗克公式，得到关于黑体辐射通量密度M 和波长之间的关系曲线，可以算出辐射峰值对应的波长位10微米，因而远红外成像效果更佳。
x 10-500.5
1
1.52
2.57
波长/米辐射通量密度
接着再对比一下热水的中(c)、远(d)两波段红外图像（水温90摄氏度）。
(c) (d)
同样，将水温90摄氏度（363K ）代入普朗克公式，可得：
可见辐射峰值对应波长为8微米，远红外探测器（8-14微米）成像效果较佳。
而，8微米也相对接近中红外探测器的（3-5微米）。
因此，中红外成像效果也不错。
下面再来看看军事红外小目标的红外辐射特性
1. 炮弹
炮弹的辐射热源主要是在空气中的高空运动引起的摩擦生热，及气动加热。
一般飞行速度为600-1200m/s ，对应的表面温度分别为430-800K ，将结果代入普朗克黑体辐射定律，其光谱辐射峰值波长范围为3.2-6.8微米。
因此，用中红外探测器效果更佳。
2. 飞机
飞机的红外特征主要表现为气动加热引起的蒙皮辐射，蒙皮温度为290-570K ，其光谱辐射峰值波长范围为6-10微米。
因此，远红外探测器效果更佳。
00.20.40.60.8
1 1.
2 1.4
x 10-501
2
3
4
567
8
9
7
波长/米辐射通量密度
3.火箭弹
火箭弹的红外特征主要表现在尾焰辐射，尾焰温度为800-1500K，其光谱辐射峰值波长范围为2-4微米。
因此，用中红外探测器效果更佳。
4.巡航导弹
对于巡航导弹，在前向探测时，更多考虑的是由气动加热产生的蒙皮辐射，其光谱辐射峰值波长范围为6-10微米。
因此，在前向探测时用远红外探测器效果更佳。
参考：李俊山等“红外图像处理、分析与融合” 科学出版社。
