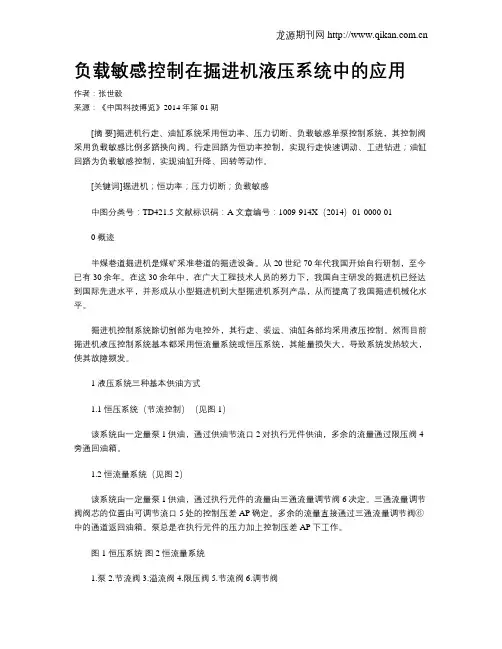

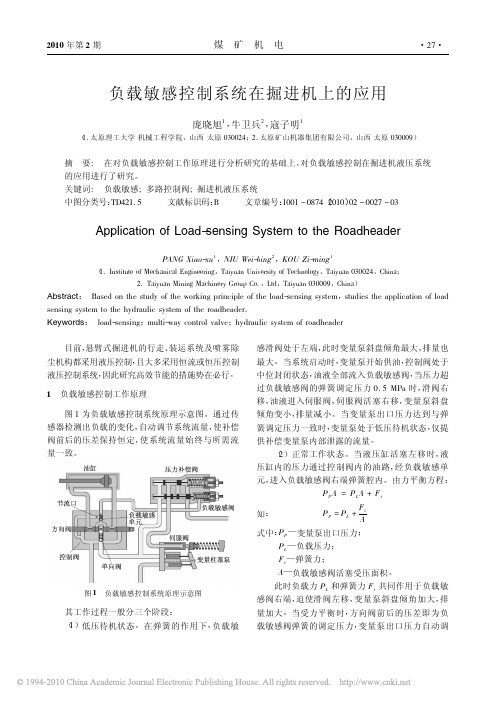

负载敏感控制在掘进机液压系统中的应用作者：张世毅来源：《中国科技博览》2014年第01期[摘要]掘进机行走、油缸系统采用恒功率、压力切断、负载敏感单泵控制系统，其控制阀采用负载敏感比例多路换向阀。
行走回路为恒功率控制，实现行走快速调动、工进钻进；油缸回路为负载敏感控制，实现油缸升降、回转等动作。
[关键词]掘进机；恒功率；压力切断；负载敏感中图分类号：TD421.5 文献标识码：A 文章编号：1009-914X（2014）01-0000-010 概迹半煤巷道掘进机是煤矿采准巷道的掘进设备。
从20世纪70年代我国开始自行研制，至今已有30余年。
在这30余年中，在广大工程技术人员的努力下，我国自主研发的掘进机已经达到国际先进水平，并形成从小型掘进机到大型掘进机系列产品，从而提高了我国掘进机械化水平。
掘进机控制系统除切割部为电控外，其行走、装运、油缸各部均采用液压控制。
然而目前掘进机液压控制系统基本都采用恒流量系统或恒压系统，其能量损失大，导致系统发热较大，使其故障频发。
1 液压系统三种基本供油方式1.1 恒压系统（节流控制）（见图1）该系统由一定量泵1供油，通过供油节流口2对执行元件供油，多余的流量通过限压阀4旁通回油箱。
1.2 恒流量系统（见图2）该系统由一定量泵1供油，通过执行元件的流量由三通流量调节阀6决定。
三通流量调节阀阀芯的位置由可调节流口5处的控制压差AP确定。
多余的流量直接通过三通流量调节阀⑥中的通道返回油箱。
泵总是在执行元件的压力加上控制压差AP下工作。
图1 恒压系统图2 恒流量系统1.泵2.节流阀3.溢流阀4.限压阀5.节流阀6.调节阀1.3 变量泵系统（见图3）该系统使用1台变量泵，在可调节流口处产生的控制压差AP控制组合式压力/流量控制器，该控制器有作用于泵的调节装置。
于是，泵就调整到它只提供所需流量（执行元件所需流量+泄漏量），并且总是在执行元件加控制压差AP下工作。
与恒压系统比较，恒流量系统具有较少的压力损失，通往执行元件的流量越接近供油流量，损失越小。
力士乐闭中心负载敏感压力补偿挖掘机液压系统主要内容介绍了力士乐闭中心负载敏感压力补偿挖掘机液压系统组成及其工作原理、特性。
重点分析了多路阀液压系统、液压泵控制系统、各主要液压作用元件液压回路及多路阀先导操纵系统等。
目前液压挖掘机有两种油路: 开中心直通回油六通阀系统和闭中心负载敏感压力补偿系统, 我国国产液压挖掘机大多采用”开中心”系统, 而国外著名的挖掘机厂家基本上都采用”闭中心”系统。
闭中心具有明显的优点, 但价格较贵。
国内厂家对开中心系统比较熟悉, 而对闭中心系统不太了解,因此有必要来介绍一下闭中心系统, 本文重点分析力士乐闭中心负载敏感压力补偿(LUDV) 挖掘机油路。
LUDV 意为与负载无关的分配阀。
LUDV系统力士乐挖掘机液压系统可以看作由以下4 部分组成:①多路阀液压系统(主油路) ;②液压泵控制液压系统(包括与发动机综合控制) ;③各液压作用元件液压子系统, 包括动臂、斗杆、铲斗、回转和行走液压系统, 还包括附属装置液压系统;④多路阀操纵和控制液压系统。
LUDV系统是力士乐等公司在改进负荷传感技术的基础上发展起来的，它是不受负载影响的流量分配系统，它将常开式压力补偿改为常闭式，泵所提供的流量与负载所需相匹配，避免了不必要的空流和节流损失。
即使泵的流量小于系统复合动作所需的流量，各动作的相对速度也不会发生变化，从而保证动作的协调性，避免动作冲击。
1 多路阀液压系统多路阀液压系统是液压挖掘机的主油路, 它确定了液压泵如何向各液压作用元件的供油方式, 决定了液压挖掘机的工作特性。
力士乐采用的闭中位负载敏感压力补偿多路阀液压系统的工作原理见图1 (因换向阀不影响原理分析, 故未画出) 。
图1 挖掘机力士乐主油路简图挖掘机力士乐主油路由工装油路和回转油路二个负载敏感压力补偿系统组成。
1.1 工装油路工作装置和行走油路(除回转外) 简称工装油路,用阀后补偿分流比负载敏感压力补偿(LUDV)系统, 具有抗饱和功能。

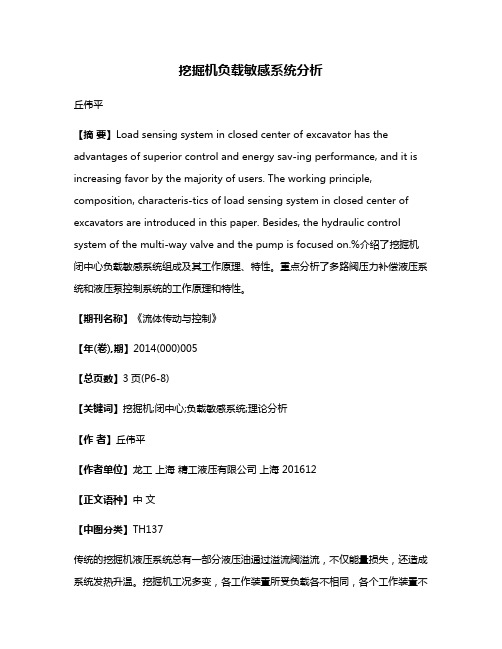

挖掘机负载敏感系统分析丘伟平【摘要】Load sensing system in closed center of excavator has the advantages of superior control and energy sav-ing performance, and it is increasing favor by the majority of users. The working principle, composition, characteris-tics of load sensing system in closed center of excavators are introduced in this paper. Besides, the hydraulic control system of the multi-way valve and the pump is focused on.%介绍了挖掘机闭中心负载敏感系统组成及其工作原理、特性。
重点分析了多路阀压力补偿液压系统和液压泵控制系统的工作原理和特性。
【期刊名称】《流体传动与控制》【年(卷),期】2014(000)005【总页数】3页(P6-8)【关键词】挖掘机;闭中心;负载敏感系统;理论分析【作者】丘伟平【作者单位】龙工上海精工液压有限公司上海 201612【正文语种】中文【中图分类】TH137传统的挖掘机液压系统总有一部分液压油通过溢流阀溢流，不仅能量损失，还造成系统发热升温。
挖掘机工况多变，各工作装置所受负载各不相同，各个工作装置不能按需求同时起步，速度发生改变，复合动作难以实现。
随着时代的发展，对挖掘机的性能（特别是节能和可操作性方面）要求也进一步提高，闭中心负载敏感系统的优点日益受到青睐。
闭中心负载敏感系统具有优越的节能和控制性能，不受负载影响的流量分配系统，液压泵所提供的流量与负载所需相匹配，避免不必要的能量损失。

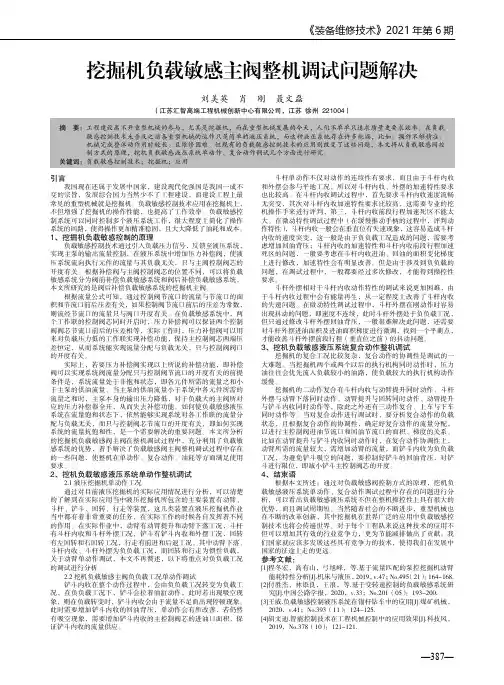

《装备维修技术》2021年第6期—387—挖掘机负载敏感主阀整机调试问题解决刘美英 肖 刚 聂文磊（江苏汇智高端工程机械创新中心有限公司，江苏 徐州 221004）引言我国现在还属于发展中国家，建设现代化强国是我国一成不变的宗旨，发展综合国力当然少不了工程建设，而建设工程上最常见的重型机械就是挖掘机。
负载敏感控制技术应用在挖掘机上，不但增强了挖掘机的操作性能，也提高了工作效率。
负载敏感控制系统可以同时控制多个液压系统工作，很大程度上简化了操作系统的回路，使得操作更加精准稳固，且大大降低了油耗和成本。
1、挖掘机负载敏感控制的原理负载敏感控制技术通过引入负载压力信号，反馈至液压系统，实现主泵的输出流量控制，在液压系统中增加压力补偿阀，使液压系统流向执行元件的流量与其负载无关，只与主阀控制阀芯的开度有关。
根据补偿阀与主阀控制阀芯的位置不同，可以将负载敏感系统分为阀前补偿负载敏感系统和阀后补偿负载敏感系统，本文所研究的是阀后补偿负载敏感系统的挖掘机主阀。
根据流量公式可知，通过控制阀节流口的流量与节流口的面积和节流口前后压差有关，如果控制阀节流口前后的压差为常数，则流经节流口的流量只与阀口开度有关。
在负载敏感系统中，两个工作联的控制阀芯同时开启时，压力补偿阀可以保证两个控制阀阀芯节流口前后的压差相等，实际工作时，压力补偿阀可以用来对负载压力低的工作联实现补偿功能，保持主控制阀芯两端压差恒定，从而系统能实现流量分配与负载无关，只与控制阀阀口的开度有关。
实际上，若要压力补偿阀实现以上所说的补偿功能，即补偿阀可以实现系统阀流量分配只与控制阀节流口的开度有关的前提条件是，系统流量处于非饱和状态，即各元件所需的流量之和小于主泵的供油流量。
当主泵的供油流量小于系统中各元件所需的流量之和时，主泵本身的输出压力降低，对于负载大的主阀所对应的压力补偿器全开，从而失去补偿功能。
如何使负载敏感液压系统在流量饱和状态下，依然能够实现系统对各工作联的流量分配与负载无关，而只与控制阀芯节流口的开度有关，即如何实现系统的流量抗饱和性，是一个需要解决的重要问题。

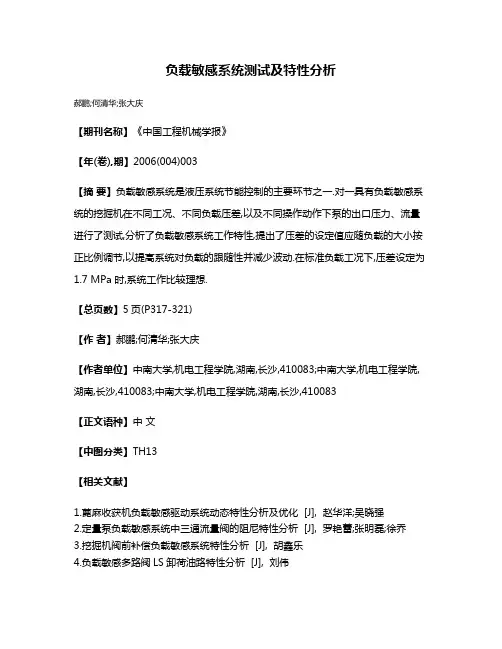

负载敏感系统测试及特性分析
郝鹏;何清华;张大庆
【期刊名称】《中国工程机械学报》
【年(卷),期】2006(004)003
【摘要】负载敏感系统是液压系统节能控制的主要环节之一.对一具有负载敏感系统的挖掘机在不同工况、不同负载压差,以及不同操作动作下泵的出口压力、流量进行了测试,分析了负载敏感系统工作特性,提出了压差的设定值应随负载的大小按正比例调节,以提高系统对负载的跟随性并减少波动.在标准负载工况下,压差设定为1.7 MPa 时,系统工作比较理想.
【总页数】5页(P317-321)
【作者】郝鹏;何清华;张大庆
【作者单位】中南大学,机电工程学院,湖南,长沙,410083;中南大学,机电工程学院,湖南,长沙,410083;中南大学,机电工程学院,湖南,长沙,410083
【正文语种】中文
【中图分类】TH13
【相关文献】
1.蓖麻收获机负载敏感驱动系统动态特性分析及优化 [J], 赵华洋;吴晓强
2.定量泵负载敏感系统中三通流量阀的阻尼特性分析 [J], 罗艳蕾;张明磊;徐乔
3.挖掘机阀前补偿负载敏感系统特性分析 [J], 胡鑫乐
4.负载敏感多路阀LS卸荷油路特性分析 [J], 刘伟
5.一种大流量小压差高效负载敏感多路阀特性分析与研究 [J], 杨飞;刘彬;王晓虎;徐翊杰;谢欣武
因版权原因，仅展示原文概要，查看原文内容请购买。

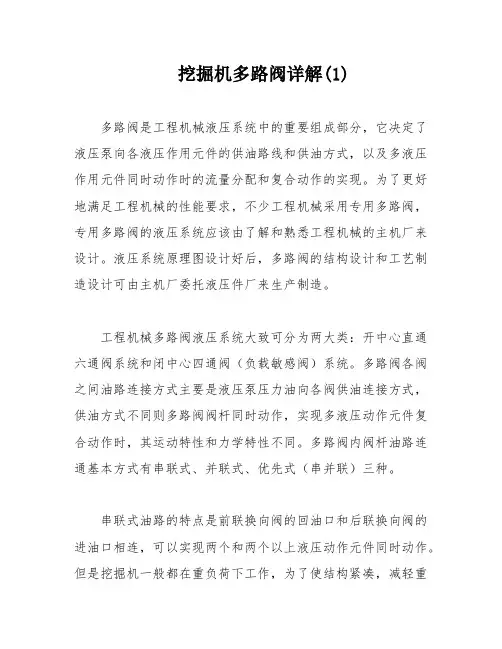

挖掘机多路阀详解(1)多路阀是工程机械液压系统中的重要组成部分，它决定了液压泵向各液压作用元件的供油路线和供油方式，以及多液压作用元件同时动作时的流量分配和复合动作的实现。
为了更好地满足工程机械的性能要求，不少工程机械采用专用多路阀，专用多路阀的液压系统应该由了解和熟悉工程机械的主机厂来设计。
液压系统原理图设计好后，多路阀的结构设计和工艺制造设计可由主机厂委托液压件厂来生产制造。
工程机械多路阀液压系统大致可分为两大类：开中心直通六通阀系统和闭中心四通阀（负载敏感阀）系统。
多路阀各阀之间油路连接方式主要是液压泵压力油向各阀供油连接方式，供油方式不同则多路阀阀杆同时动作，实现多液压动作元件复合动作时，其运动特性和力学特性不同。
多路阀内阀杆油路连通基本方式有串联式、并联式、优先式（串并联）三种。
串联式油路的特点是前联换向阀的回油口和后联换向阀的进油口相连，可以实现两个和两个以上液压动作元件同时动作。
但是挖掘机一般都在重负荷下工作，为了使结构紧凑，减轻重量，每个液压作用元件都按液压泵压力设计，不允许两个液压元件串联工作，因此串联油路目前在挖掘机上不采用。
并联式油路的特点是液压泵出口压力油并联供给各阀杆，各阀回油并联回油箱。
多路阀杆同时动作时，泵供油首先进入负荷压力最低的液压元件，负荷高的液压元件由于压力低不能动。
要实现多液压元件同时动作，必须通过低负荷阀杆节流，提高系统油压，通过各阀杆开口量控制去各液压元件的流量来实现同时动作时的调速。
因此并联方式要实现复合动作，须有高超的技术。
但是不稳定，随各液压元件负荷变化情况和发动机转速等因素变化。
可以说该油路实现同时复合动作较困难。
优先式油路（串并联式）的特点是将两种油路的优点结合起来，实现了同时复合动作的目的。
在该油路中，液压泵出口压力油先经过优先阀，再分别向各阀杆供油，各阀回油并联回油箱。
当多个液压元件同时动作时，优先阀会先将油流导向优先级高的液压元件，再将多余的油流导向优先级较低的液压元件，从而实现了同时复合动作的目的。

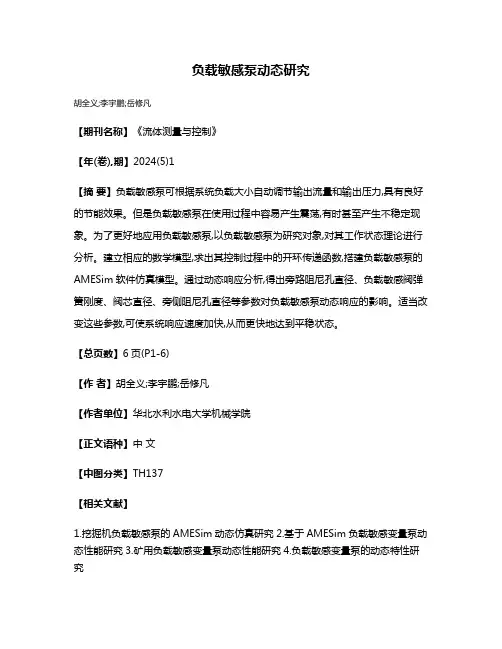

负载敏感变量泵的动态特性研究作者：王瑜来源：《科技风》2019年第06期摘;要：本文根据负载敏感变量泵的工作原理分析其动态特性的影响因素，利用AMESim 建立了负载敏感液压系统的模型，进行仿真研究。
研究表明，负载敏感阀的弹簧刚度、阀芯直径和变量活塞的弹簧刚度、阀芯直径对负载敏感变量泵的动态响应起着重要作用。
对理解、使用和设计负载敏感泵都有一定的参考价值。
关键词：液压技术;负载敏感技术;负载敏感变量泵系统;AMESim仿真液压传动具有无级变速、传动环节少、操作简单、对外界载荷适应能力强和易于实现自动化控制等优点，被广泛地应用。
但液压传动能量损失大，效率低，是其系统的一大缺陷。
[1]为了解决此问题，人们提出许多解决方法，负载敏感技术就是其中之一。
负载敏感技术是指系统能够按照负载的需求来控制泵输出压力与流量，使液压系统效率提高，增加其使用寿命。
[2]负载敏感技术有阀控与泵控两种，泵控负载敏感系统主要依靠负载敏感变量泵完成相应工作，本文主要分析该泵的工作原理與动态特性的影响因素。

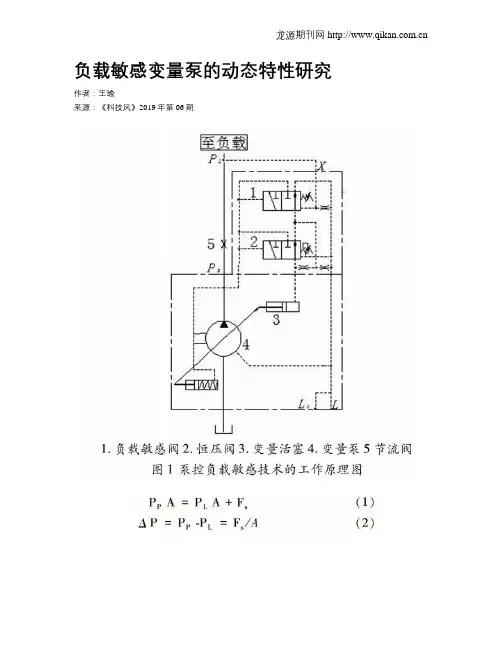

1 负载敏感变量泵工作原理负载敏感变量泵的工作原理如图1所示，由变量泵、负载敏感阀、恒压阀和变量活塞等组成。
负载敏感变量泵根据负载所需的压力;P;L;调节恒压阀与负载敏感阀的阀芯的位移，使变量活塞受力发生变化，进而改变泵的排量，实现泵的输出压力;P;P;、输出流量与负载的压力;P;L;、流量相匹配。
负载敏感变量泵中的恒压阀2控制优先级高于负载敏感阀1的控制优先级。
负载敏感变量泵有三种状态：待机状态、正常工作状态和过载状态。
（1）待机状态，节流阀5处于关闭状态。
负载敏感阀1和恒压阀2的阀芯在弹簧作用下处于左位，变量泵4的出口压力油进入变量活塞3的两腔，推动变量活塞3，从而减小泵斜盘倾角，使得泵的排量减小到最小值，泵出口压力;P;P;降到与负载敏感阀1中调整弹簧预紧力相等的值。
变量泵输出一定的流量，用于补偿泵自身的内泄漏。
（2）正常工作时。

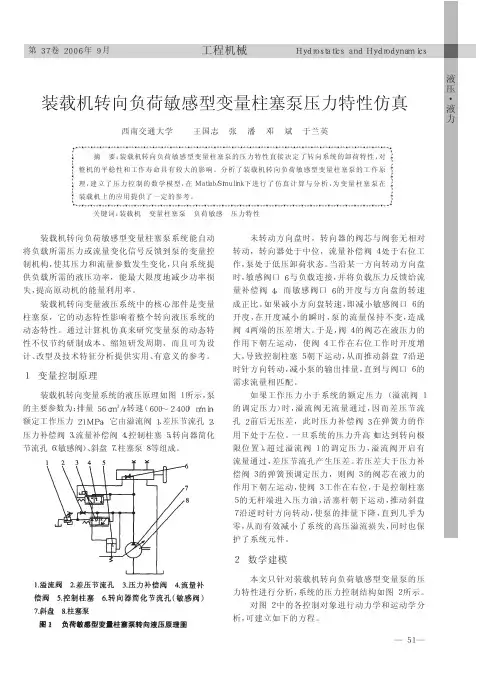

液压・液力ＨｙｄｒｏｓｔａｔｉｃｓａｎｄＨｙｄｒｏｄｙｎａｍｉｃｓ第３７卷２００６年９月工程机械装载机转向负荷敏感型变量柱塞泵系统能自动将负载所需压力或流量变化信号反馈到泵的变量控制机构，使其压力和流量参数发生变化，只向系统提供负载所需的液压功率，能最大限度地减少功率损失，提高原动机的能量利用率。
装载机转向变量液压系统中的核心部件是变量柱塞泵，它的动态特性影响着整个转向液压系统的动态特性。
通过计算机仿真来研究变量泵的动态特性不仅节约研制成本、缩短研发周期，而且可为设计、改型及技术特征分析提供实用、有意义的参考。
１变量控制原理装载机转向变量系统的液压原理如图１所示，泵的主要参数为：排量５６ｃｍ３／ｒ，转速（６００～２４００）ｒ／ｍｉｎ，额定工作压力２１ＭＰａ。
它由溢流阀１、差压节流孔２、压力补偿阀３、流量补偿阀４、控制柱塞５、转向器简化节流孔６（敏感阀）、斜盘７、柱塞泵８等组成。
未转动方向盘时，转向器的阀芯与阀套无相对转动，转向器处于中位，流量补偿阀４处于右位工作，泵处于低压卸荷状态。
当沿某一方向转动方向盘时，敏感阀口６与负载连接，并将负载压力反馈给流量补偿阀４，而敏感阀口６的开度与方向盘的转速成正比。
如果减小方向盘转速，即减小敏感阀口６的开度，在开度减小的瞬时，泵的流量保持不变，造成阀４两端的压差增大。
于是，阀４的阀芯在液压力的作用下朝左运动，使阀４工作在右位工作时开度增大，导致控制柱塞５朝下运动，从而推动斜盘７沿逆时针方向转动，减小泵的输出排量，直到与阀口６的需求流量相匹配。
如果工作压力小于系统的额定压力（溢流阀１的调定压力）时，溢流阀无流量通过，因而差压节流孔２前后无压差，此时压力补偿阀３在弹簧力的作用下处于左位。
一旦系统的压力升高（如达到转向极限位置），超过溢流阀１的调定压力，溢流阀开启有流量通过，差压节流孔产生压差。
若压差大于压力补偿阀３的弹簧预调定压力，则阀３的阀芯在液力的作用下朝左运动，使阀３工作在右位，于是控制柱塞５的无杆端进入压力油，活塞杆朝下运动，推动斜盘７沿逆时针方向转动，使泵的排量下降，直到几乎为零，从而有效减小了系统的高压溢流损失，同时也保护了系统元件。

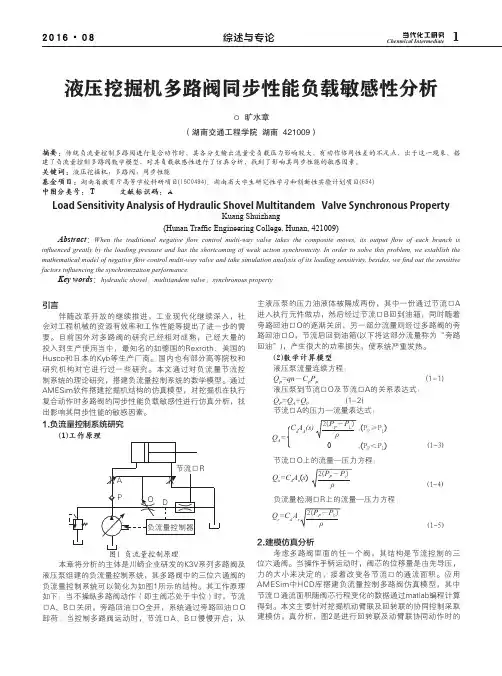

Chenmical Intermediate当代化工研究2016·081综述与专论液压挖掘机多路阀同步性能负载敏感性分析ＯＯ旷水章（湖南交通工程学院ＯＯ湖南ＯＯ421009）摘要：传统负流量控制多路阀进行复合动作时，其各分支输出流量受负载压力影响较大，有动作协同性差的不足点，出于这一现象，搭建了负流量控制多路阀数学模型，对其负载敏感性进行了仿真分析，找到了影响其同步性能的敏感因素。
