[工学]4 串行接口技术

40 000次/s。
TLC549的电源范围为+3V- +6V，功耗小于15Mw,
总失调误差最大为±0.5LSB，适用于电池供电的便携式
仪表及低成本高性能的系统中。
2020/5/12
6
1.引脚功能
TLC549有8个引脚，如图9-1所示。各引脚功能说明如下： REF+：正基准电压输入端，2.5V≤REF+≤VCC+0.1V。 REF-：负基准电压输入端， -0.1V≤REF-≤2.5V，且要求REF+ － REF-≥1V。在要求不高时，也可将REF-接地，REF+接VCC。 AIN：模拟信号输入端，0≤AIN≤VCC，当AIN≥REF+时，转 换结果为全"1"(FFH)，AIN≤REF-时，转换结果为全“０” （00H）。 /CS：芯片选择输入端，低电平有效。 DO：数据串行输出端，输出时高位在前，低位在后。 CLK：外部时钟输入端，最高频率可达1.1MHz。
2020/5/12
图9-7 TLC561519的时序
16位数据的高4位和低2位不会被转换，待转换数据输入的格式 见表9-1：
表9-1 D/A转换数据输入格式
输入序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 输入数据 × × × × D9 D8 D7 D6 D5 D4 D3 D2 D1 D0 0 0
Clk=0; CS=0;
/*令CS为低选中TLC549*/
_nop_();
2020/5/12
12
for(i=0;i<8;i++)
/*循环读取8位A/D转换结果*/
{ CLK =1;
/*令CLK引脚为高，产生时钟*/

D7 D6 D5 D4 D3 D2 D1 D0
SCON SM0 SM1 SM2 REN TB8 RB8 TI RI
2020/12/10
9
含义：SM0，SM1：串口工作方式选择位。 串行口操作方式选择见表3-1所示。 SM2：在方式2和3中，为多机通信控制位。如SM2=1， 则接收到第9位数据RB8为0时，不激活RI。在方式1时， 如SM2=1，则只有收到有效的停止位时才激活RI。在 方式0时，SM2=0。REN：允许串行接收位。允许接收 时，用软件置1，否则清0。 TB8：在方式2和3中，是发送的第9位数据。由软件置 位或复位，该位用于多机通信控制或奇偶位。
6
3.1.3 RS-232C的使用 RS-232C使用25脚D型接插件连接，在近程通信不需要
调制解调器的情况下，一般只用少量信号线。 若采用直接通信，通常只用TXD（2），RXD（3），
地（7）这三根线。如图3-6形成三线通信的连接形式。最 后应指出：与并行通信相比，串行通讯只需一对传送线， 在传送位数较多，距离较远时，例如在计算机网络中， 具有明显的优势。由于通信的数据是逐位传送的，其传 送速度较并行传送要慢。
第3章 计算机串行通信接口技术
3.1 串行通信基础 3.2 MCS-51的串行接口 3.3 其他常见串行通信接口 3.4 VB与串行通信
2020/12/10
1
3.1 串行通信基础
3.1.1 串行通信常用术语
1．通信方式
CPU与外界的信息交换称为通信 （Communication）。通信方式有并行和串行两种。并 行通信,通过并行接口来实现，数据的各位同时传送。 串行通信是通过串行口来实现，数据逐位顺序最基本的方式，异步通 信和同步通信。
2020/12/10

RS-4
定义
RS-485是一种改进的串行 通信接口标准，由EIA制定。
特点
采用差分信号传输方式， 具有多站能力、高抗干扰 能力和长距离传输能力。
应用
广泛应用于工业自动化、 楼宇自动化和智能家居等 领域。
SPI
定义
应用
SPI是一种同步串行通信协议，由摩托 罗拉公司制定。
常用于微控制器和外围设备之间的通 信。
感谢观看
详细描述
在工业自动化控制系统中，各种设备如传感器、执行器、控制器等需要实时地进行数据交换和通信。 串行通信接口能够提供稳定、可靠的连接，使得设备间能够高效地传输数据，实现自动化控制和监测 。这有助于提高生产效率、降低成本、减少故障发生率。
智能家居系统
总结词
串行通信接口在智能家居系统中发挥关键作用，能够实现家庭设备的互联互通，提升家居生活的便利性和舒适度。
VS
详细描述
物联网设备间需要进行大量的数据交换和 通信，以实现设备的远程监控和管理。串 行通信接口能够提供高效、可靠的数据传 输服务，使得设备间能够稳定地进行通信 。这有助于促进物联网的发展和应用，提 高设备的可维护性和可管理性，降低运营 成本。
汽车电子系统
总结词
串行通信接口在汽车电子系统中具有重要价 值，能够实现汽车各系统间的信息共享和协 同工作，提高汽车的安全性和可靠性。
数据传输速率较慢。
03
02
特点
04
数据传输距离较远。
数据传输线少，成本低。
05
06
适用于不同设备之间的通信。
串行通信接口的重要性
01
02
03
04
实现设备之间的数据交换和通 信。
简化电路设计，降低成本。

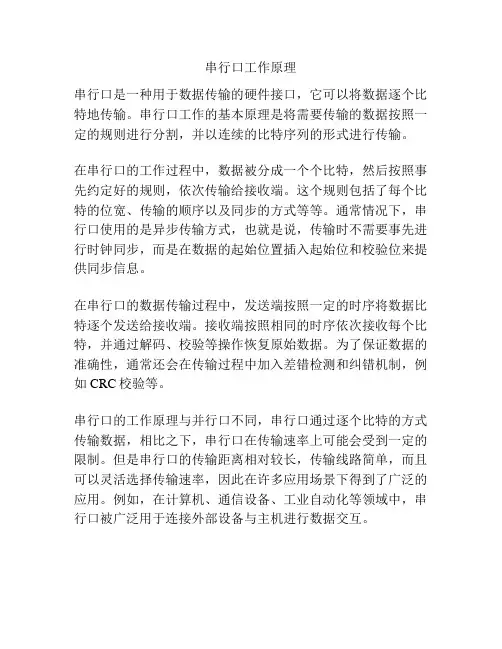

串行口工作原理
串行口是一种用于数据传输的硬件接口，它可以将数据逐个比特地传输。

串行口工作的基本原理是将需要传输的数据按照一定的规则进行分割，并以连续的比特序列的形式进行传输。

在串行口的工作过程中，数据被分成一个个比特，然后按照事先约定好的规则，依次传输给接收端。

这个规则包括了每个比特的位宽、传输的顺序以及同步的方式等等。

通常情况下，串行口使用的是异步传输方式，也就是说，传输时不需要事先进行时钟同步，而是在数据的起始位置插入起始位和校验位来提供同步信息。

在串行口的数据传输过程中，发送端按照一定的时序将数据比特逐个发送给接收端。

接收端按照相同的时序依次接收每个比特，并通过解码、校验等操作恢复原始数据。

为了保证数据的准确性，通常还会在传输过程中加入差错检测和纠错机制，例如CRC校验等。

串行口的工作原理与并行口不同，串行口通过逐个比特的方式传输数据，相比之下，串行口在传输速率上可能会受到一定的限制。

但是串行口的传输距离相对较长，传输线路简单，而且可以灵活选择传输速率，因此在许多应用场景下得到了广泛的应用。

例如，在计算机、通信设备、工业自动化等领域中，串行口被广泛用于连接外部设备与主机进行数据交互。
