DS18B20程序及初始化.

ds18b20c语言程序DS18B20驱动程序(C语言)//#include"reg51.h"sbit DQ =P1^4; //定义通信端口//延时函数/*void delay(unsigned inti){while(i--);}*///初始化函数Init_DS18B20(void){unsigned char x=0;DQ = 1; //DQ 复位delay(8); //稍做延时DQ = 0; //单片机将DQ拉低delay(80); //精确延时大于 480usDQ = 1; //拉高总线delay(14);x=DQ; //稍做延时后如果x=0则初始化成功x=1则初始化失败delay(20);}//读一个字节ReadOneChar(void){unsigned chari=0;unsigned char dat = 0;for (i=8;i>;0;i--){DQ = 0; // 给脉冲信号dat>;>;=1;DQ = 1; // 给脉冲信号if(DQ)dat|=0x80;delay(4);}return(dat);}//写一个字节WriteOneChar(unsigned chardat){unsigned char i=0;for (i=8; i>;0; i--){DQ = 0;DQ = dat&0x01;delay(5);DQ =1;dat>;>;=1;}//delay(4);}//DS18B20程序读取温度ReadTemperature(void){unsigned char a=0;unsignedchar b=0;unsigned int t=0;floattt=0;Init_DS18B20();WriteOneChar(0xCC); // 跳过读序号列号的操作WriteOneChar(0x44); // 启动温度转换Init_DS18B20();WriteOneChar(0xCC); //跳过读序号列号的操作WriteOneChar(0xBE); //读取温度寄存器等（共可读9个寄存器）前两个就是温度a=ReadOneChar();b=ReadOneChar();t=b;t<<=8;t=t|a;t t=t*0.0625;//t= tt*10+0.5; //放大10倍输出并四舍五入---此行没用return(t);}//DS18B20主程序main(){unsigned chari=0;while(1){i=ReadTemperature();//读温度}}ds18b20c语言程序完毕。

#include <reg52.h>#define uchar unsigned char#define uint unsigned int/********************************************************************/ sbit DQ = P2^2; //温度传感器信号线sbit rs = P3^5; //LCD数据/命令选择端(H/L)位声明sbit lcden = P3^4; //LCD使能信号端位声明/********************************************************************/ //uint temp; //定义整型的温度数据//float f_temp; //定义浮点型的温度数据//uint warn_11 = 270; //定义温度设定值，是温度值乘以10后的结果//uint warn_12 = 250; //定义温度下限值//uint warn_h1 = 300; //定义温度上限值/********************************************************************/ void delay(uint z); //延时函数void DS18B20_Reset(void); //DQ18B20复位，初始化函数bit DS18B20_Readbit(void); //读1位数据函数uchar DS18B20_ReadByte(void); //读1个字节数据函数void DS18B20_WriteByte(uchar dat); //向DQ18B20写一个字节数据函数void LCD_WriteCom(uchar com); //1602液晶命令写入函数void LCD_WriteData(uchar dat); //1602液晶数据写入函数void LCD_Init(); //LCD初始化函数void Display18B20Rom(char Rom); //显示18B20序列号函数/**********************************************//* 主函数 *//**********************************************/void main(){ uchar a,b,c,d,e,f,g,h;LCD_Init();DS18B20_Reset();delay(1);DS18B20_WriteByte(0x33);delay(1);a = DS18B20_ReadByte();b = DS18B20_ReadByte();c = DS18B20_ReadByte();d = DS18B20_ReadByte();e = DS18B20_ReadByte();f = DS18B20_ReadByte();g = DS18B20_ReadByte();h = DS18B20_ReadByte();LCD_WriteCom(0x80+0x40);Display18B20Rom(h);Display18B20Rom(g);Display18B20Rom(f);Display18B20Rom(e);Display18B20Rom(d);Display18B20Rom(c);Display18B20Rom(b);Display18B20Rom(a);while(1);}/***************************************************//* 延时函数:void delay() *//* 功能：延时函数 *//***************************************************/void delay(uint z)//延时函数{uint x,y;for( x = z; x > 0; x-- )for( y = 110; y > 0; y-- );}/***************************************************//* DS18B20函数:void DS18B20_Reset() *//* 功能：复位18B20 */ /***************************************************/void DS18B20_Reset(void)//DQ18B20复位，初始化函数{uint i;DQ = 0;i = 103;while( i > 0 ) i--;DQ = 1;i = 4;while( i > 0 ) i--;}/***************************************************//* DS18B20函数:void DS18B20_Readbit() *//* 功能：读1个字节数据函数 *//***************************************************/bit DS18B20_Readbit(void) //读1位数据函数{uint i;bit dat;DQ = 0;i++; //i++起延时作用DQ = 1;i++;i++;dat = DQ;i = 8;while( i > 0 )i--;return( dat );}/***************************************************//* DS18B20函数:void DS18B20_ReadByte() *//* 功能：读1个字节数据函数 */ /***************************************************/uchar DS18B20_ReadByte(void) //读1个字节数据函数{uchar i,j,dat;dat = 0;for( i = 1; i <= 8; i++ ){j = DS18B20_Readbit();dat = ( j << 7 ) | ( dat >> 1 );}return(dat);}/***************************************************//* DS18B20函数:void DS18B20_WriteByte() *//* 功能：向DQ18B20写一个字节数据函数 *//***************************************************/void DS18B20_WriteByte(uchar dat) //向DQ18B20写一个字节数据函数{uint i;uchar j;bit testb;for( j=1; j<=8; j++){testb = dat&0x01;dat= dat>>1;if(testb) //写1{DQ = 0;i++;i++;DQ = 1;i = 8;while(i>0)i--;}else{DQ = 0; //写0i = 8;while(i>0)i--;DQ = 1;i++;i++;}}}/***********************************************//* LCD函数:void LCD_WriteCom() *//* 功能：向LCD写入命令 *//***********************************************/void LCD_WriteCom(uchar com){rs = 0;P0 = com;delay(5);lcden = 0;delay(5);lcden = 1;delay(5);lcden = 0;}/***********************************************//* LCD函数:void LCD_WriteData(uchar dat) *//* 功能：向LCD写入数据 *//***********************************************/void LCD_WriteData(uchar dat){rs = 1; //选择LCD为写入数据状态lcden = 0;P0 = dat; //将待写入数据放到总线上delay(5);lcden = 1; //给LCD使能端一个脉冲delay(5); //信号将之前放到总线上lcden = 0; //的数据写入LCDdelay(5);}/***********************************************//* LCD函数:void LCD_Init() */ /* 功能：初始化LCD，设定LCD的初始状态 *//***********************************************/void LCD_Init(){LCD_WriteCom(0x38); //LCD显示模式设定delay(15);LCD_WriteCom(0x08); //关闭LCD显示delay(3);LCD_WriteCom(0x01); //LCD显示清屏delay(3);LCD_WriteCom(0x06); //设定光标地址指针为自动加1delay(3);LCD_WriteCom(0x0c); //打开LCD显示，但不显示光标}/**********************************************//* */ /* 显示18B20序列号 *//* *//**********************************************/void Display18B20Rom(char Rom){uchar h,l;l = Rom & 0x0f; //取低4位h = Rom & 0xf0; //取高4位h >>= 4;if( ( h >= 0x00 )&&( h <= 0x09 ) )LCD_WriteData(h+0x30); //取ASCII码elseLCD_WriteData(h+0x37); //取ASCII码if( ( l >= 0x00 )&&( l <= 0x09 ) )LCD_WriteData(l+0x30); //取ASCII码elseLCD_WriteData(l+0x37); //取ASCII码}。

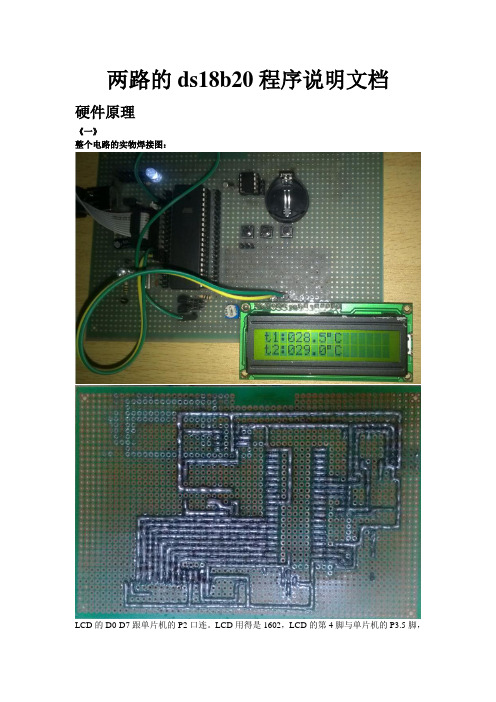

两路的ds18b20程序说明文档硬件原理《一》整个电路的实物焊接图：LCD的D0-D7跟单片机的P2口连。

LCD用得是1602，LCD的第4脚与单片机的P3.5脚，LCD的第6脚与单片机的P3.4连。

LCD的第5脚接地。

DS18B20的数据线（中间的引脚）接单片机的P1.3。

单片机用的是A T89S52.《二》硬件原理图：1、最小系统：2、LCD1602与DS18B20的原理图：软件原理1、DS18B20程序说明《一》DS18B20的初始化时序图：DS18B20的初始化程序：DS18B20的初始化说明：1》数据线控制到低电平2》延时600us3》数据线拉到高电平4》延时等待60us5》若单片机读到了数据线上的低电平“0”后，还要做延时，其延时的时间从发出的高电平算起最少要480us《二》DS18B20写入一个字节的时序图：DS18B20写入一个字节的程序：DS18B20写入一个字节的说明：1》数据线先置低电平“0”2》延时5us3》按从低位到高位的顺序发送数据（一次只发出一位）4》延时60us5》重复1~5步骤，直到发送完整的字节6》最后将数据线拉高“1”《三》DS18B20读入一个字节的时序：DS18B20读入一个字节的程序：DS18B20读入一个字节的说明：1》将数据线拉低“0”2》延时6us3》将数据线拉高“1”，释放总线准备接收数据4》延时4us5》读数据线的状态得到一个状态位，并进行数据处理6》延时30us7》将数据线拉高“1”8》重复1~7步骤，直到读完一个字节《四》DS18B20的转化、读与显示检测并读取DS18B20的值：这个程序中的和下文会解释怎么读取读取的温度值地位放入LSB,高位放入MSB中DS18B20的转化：注意：这个程序是衔接上面检测读取DS18B20的程序的转化下图是将十进制的数转化成lcd显示的字符：例如：如果分离出来的shi=5，依据这个图中字符5的ASCII码为0x35，那么lcd显示字符5就应为0x30+shi;DS18B20温度的显示：注意：这个程序是和上面DS18B20转化的程序衔接的《五》获取DS18B20 ROM序列号在主函数while语句中写入让程序停在这儿就可以通过LCD读取DS18B20的序列号了；需要注意的是：若单总线上有多个DS18B20时，读不到正确的序列号，因为单片机在总线上发出读序列号的命令后每一个DS18B20都会开始上传自己的序列号，因此读不到正确的序列号，只能一个一个地读序列号。

ORG 0000HAJMP MAINORG 0030HMAIN: MOV R5,#0FFHMAIN1:MOV P0,#00H ;系统自检。

自高位向低位带小数点显示8扫描256次CLR P2.4LCALL DELAYSETB P2.4CLR P2.5LCALL DELAYSETB P2.5CLR P2.6LCALL DELAYSETB P2.6CLR P2.7LCALL DELAYSETB P2.7DJNZ R5,MAIN1SETB P2.4 ;关显示SETB P2.5SETB P2.6SETB P2.7SJMP MAIN2DELAY:MOV R7 ,#05H //；延时LP8: MOV R6,#19HLP7:DJNZ R6,LP7DJNZ R7,LP8RET; DS18B20初始化汇编程序;*****************************************//MAIN2:LCALL DISP //；主程序SETB P3.2 // ；18B20DQ置1拉高LCALL INIT // ；调初始化MOV A,#0CCH //；跳过ROM匹配------0CCLCALL WRITE // ；调写DS18B20的程序MOV A,#44H // ；发出温度转换命令LCALL WRITE // ；调写DS18B20的程序MOV R6,#34H //；延时136微秒转换时间，写一个字约需70微秒。

DJNZ R6,$LCALL DISPLCALL INITMOV A,#0CCHLCALL WRITEMOV A,#0BEH // ；发出读温度命令LCALL WRITELCALL READCLR CLCALL CONVTEMPLCALL DISPBCDLCALL DISPSJMP MAIN2WRITE:MOV R0,#8 // ；写子程序CLR CWR1: CLR P3.2MOV 20H,#3 // ；延时17微秒DJNZ 20H,$RRC AMOV P3.2,CMOV 21H,#10 // ；发送后延时45微秒DJNZ 21H,$SETB P3.2NOPDJNZ R0,WR1 // ；8位未发送完转SETB P3.2RETREAD: MOV R6,#2 // ；读子程序CLR PSW.5 // ；清清标志F0RE0:MOV R2,#8RE1:CLR CSETB P3.2 // ；拉高DQNOP // ；延时2微秒CLR P3.2 // ；拉低DQSETB P3.2MOV 22H,#3RE2:DJNZ 22H,RE2MOV C,P3.2MOV 23H,#10RE3:DJNZ 23H,RE3RRC ADJNZ R2,RE1 //；8位未读完继续读CPL PSW.5JNB PSW.5,RE4 // ；高8位保存至28HMOV 29H,A // ；低8位及小数保存至29HRE4:MOV 28H,ADJNZ R6,RE0 //；高8位未读继续RETINIT:SETB P3.2 // ；初始化开始DQ置1（整个时隙和理论值不是很准确）NOP //；延时L0:CLR P3.2 // ；DQ拉低MOV 24H,#100 // ；延时400微秒DJNZ 24H,$SETB P3.2 // ；DQ拉高MOV 25H,#10 // ；置40微秒延时常数L01:JNB P3.2,L2 // ；有18B20响应转L2DJNZ 25H,L01 // ；无18B20响应等待40微秒SJMP L0 // ；无18B20重新初始化L2:MOV R7,#60 // ，延时240微秒L3:DJNZ R7,L3SETB P3.2 //；DQ拉高、退出RETCONVTEMP:MOV A,28H //；温度转换ANL A,#80H //；温度正负判别JZ TEMPC1 //；温度为正转CLR C // ；温度为负调整MOV A,29HCPL AADD A,#01HMOV 29H,AMOV A,28HCPL AADDC A,#00HMOV 28H,AMOV 26H,#0BH // ；温度为负26H内送#0BHSJMP TEMPC11TEMPC1:MOV 26H,#0AH //；温度为正26H内送#0AHTEMPC11:MOV A,26HSWAP AMOV 26H,A // ；26H高4位为温度符号MOV A,29H // ；取温度小数部分ANL A,#0FH ;去整数个位MOV DPTR,#DOTTABMOVC A,@A+DPTRMOV 27H,A // ；查表得小数值，并保存至27H单元MOV A,29H // ；温度整数部分拼装后暂时存入AANL A,#0F0H // ；留下整数个位SWAP AMOV 29H,AMOV A,28HANL A,#0FHSWAP AHEX2BCD1:MOV B,#64H // ；温度整数部分除100得整数百位，并存入R7中DIV ABMOV R7,A // ；R7中为百位，B中为十位和个位MOV A,#0AH // ；温度整数部分除10得整数十位和个位XCH A,B // ；除数与被除数交换DIV ABSWAP AORL A,BTEMPC10:MOV 29H,A // ；温度十位和个位存入29H单元中，十位在高4位，个位在低4位ANL A,#0F0H // ；取温度十位SWAP AORL A,26H //；十位加温度符号存入26H单元；高4位为符号MOV 26H,AMOV A,29HANL A,#0FH // ；取温度个位SWAP AORL A,27HMOV 27H,A // ；27H单元中高4位为个位，低4位为小数MOV A,R7JZ TEMPC12 // ；百位为0退出ANL A,#0FH // ；百位不为0即温度为正和十位重新拼装后存入26H，高4位为百位SWAP A // ；MOV R7,AMOV A,26HANL A,#0FH ; // ；去除26H单元的符号ORL A,R7 //；百位和十位拼装，放入26H单元高4位为百位MOV 26H,A // ；低4位为十位TEMPC12:RETDOTTAB:DB 00H,01H,01H,02H,03HDB 03H,04H,04H,05H,06HDB 06H,07H,08H,08H,09H,09HDISPBCD:MOV A,27H // ；BCD码转换ANL A,#0FHMOV 70H,A // ；取小数，并保存在70H中SWAP AANL A,#0FHMOV 71H,A // ；取整数个位，并保存在71H中MOV A,26HANL A,#0FHMOV 72H,A //；取整数十位，并保存在72H中MOV A,26HSWAP AANL A,#0FHMOV 73H,A // ；取整数百位，并保存在73H中MOV A,72H //；取整数十位ANL A,#0F0HCJNE A,#00H,DISPBCD2SJMP DISPBCD2DISPBCD0:MOV A,26H // ；取整数百位ANL A,#0F0HCJNE A,#00H,DISPBCD2 //；百位不等于0退出MOV A,26HSW AP AANL A,#0FH //；十位保留符号MOV 73H,#0AHMOV 72H,ADISPBCD2:RETDISP:MOV R1,#70H // ；显示子程序MOV R5,#11101111B // ；送Y4位码PLAY:MOV P0,#0FFH // ；关段码MOV A,R5 // ；取Yn位码MOV P2,A // ；送位码MOV A,@R1 //；取段码MOV DPTR,#TABMOVC A,@A+DPTRMOV P0,A // ；送段码MOV A,R5JB ACC.5,LOOP1 // ；位码未指向Y2（整数个位）转CLR P0.7 ;；开小数点LOOP1:LCALL DL1MS //；调显示延时INC R1 // ；指向下一位显示段码MOV A,R5 ;取显示位码JNB ACC.7,ENDOUTRL A // ；向下一位位码MOV R5,AAJMP PLAYENDOUT:MOV P0,#0FFHMOV P3,#0FFHRETTAB: DB 0C0H,0F9H,0A4H,0B0HDB 99H,92H,82H,0F8HDB 80H,90H,0FFH,0BFHDL1MS:MOV R6,#14H // ；延时1mS DL1: MOV R7,#19HDL2: DJNZ R7,DL2DJNZ R6,DL1RETEND。

DS18B20的一线工作协议流程是：初始化→ROM操作指令→存储器操作指令→数据传输，其工作时序包括：初始化时序、写时序、读时序。

初始化时序DS18B20初始化时序主机首先发出一个480-960微秒的低电平脉冲，然后释放总线变为高电平，并在随后的480微秒时间内对总线进行检测，如果有低电平出现说明总线上有器件已做出应答，若无低电平出现一直都是高电平说明总线上无器件应答。

作为从器件的DS18B20在一上电后就一直在检测总线上是否有480-960微秒的低电平出现，如果有，在总线转为高电平后等待15-60微秒后将总线电平拉低60-240微秒做出响应存在脉冲，告诉主机本器件已做好准备，若没有检测到就一直在检测等待。

对DS18B20的写和读操作接下来就是主机发出各种操作命令，但各种操作命令都是向DS18B20写0和写1组成的命令字节，接收数据时也是从DS18B20读取0或1的过程，因此首先要搞清楚主机是如何进行写0、写1、读0和读1的。

写周期最少为60微秒，最长不超过120微秒，写周期一开始作为主机先把总线拉低1微秒表示写周期开始，随后若主机想写0，则继续拉低电平最少60微秒直至写周期结束，然后释放总线为高电平；若主机想写1，在一开始拉低总线电平1微秒后就释放总线为高电平，一直到写周期结束。

而作为从机的DS18B20则在检测到总线被拉低后等待15微秒然后从15μs到45μs开始对总线采样，在采样期内总线为高电平则为1，若采样期内总线为低电平则为0。

DS18B20写操作对于读数据操作时序也分为读0时序和读1时序两个过程，读时序是从主机把单总线拉低之后，在1微秒之后就得释放单总线为高电平，以让DS18B20把数据传输到单总线上。

DS18B20在检测到总线被拉低1微秒后，便开始送出数据，若是要送出0就把总线拉为低电平直到读周期结束；若要送出1则释放总线为高电平。

主机在一开始拉低总线1微秒后释放总线，然后在包括前面的拉低总线电平1微秒在内的15微秒时间内完成对总线进行采样检测，采样期内总线为低电平则确认为0，采样期内总线为高电平则确认为1，完成一个读时序过程，至少需要60μs才能完成。

DS18B20美国达拉斯公司生产的单总线协议的数字温度检测芯片，数据的写入与读取都在一根总线上进行操作，在总线上可以连接多个DS18B20，因为每个DS18B20都有唯一的光刻ROM序列号，所以可以进行ROM匹配，搜索指令进行选择相应的从机序列号。

编写DS18B20的检测程序主要包括：初始化函数（复位脉冲+存在脉冲），写数据函数，读取数据的函数。

对DS18B20的操作包括：初始化函数，ROM指令，RAM指令这三个部分。

接下来我先说一下这三个部分所对应的时序图的理解吧。

初始化：由于上拉电阻的存在，总线默认状态是高电平，接着主机将总线拉低，维持480us 到960us的时间，再接着就是释放总线，维持时间为15us到60us，接着就由从机发出一个低电平信号，将总线拉低，表示该DS18B20是正常地，或者说是存在的，其维持时间为60us 到240us。

上面一图是写入数据的时序图。

写时序：默认状态为高电平，先将总线拉低，至少维持1us 的延时时间，接着就往总线上进行写数据操作，接着DS18B20就开始采样数据了，整个过程时间为60us到120us。

下面一图是读取数据的时序图。

读时序：默认状态为高电平，先将总线拉低，接着在15us 之前，主机进行数据采样，其维持时间也为60us到120us。

下面是我在理解了DS18B20的原理之后所写的程序，调试成功了，且能实时读取外界温度的功能，这里是不读取小数部分的温度，只读取温度的正数值。

#include<reg52.h>#define uint unsigned int#define uchar unsigned charuchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};sbit DQ=P2^2;sbit duan=P2^6;sbit wei=P2^7;//是在11.0592M赫兹的频率下void delay_ms(uint t){uint i;for(;t>0;t--)for(i=110;i>0;i--);} //约为tms的延时程序void delay(uint x){while(x--);}void init_ds18b20(){uchar n;DQ=1;delay(2); //约为38usDQ=0;delay(80); //约为800usDQ=1;delay(4); //约为58usn=DQ;delay(10); //约为110us}void write_byte(uchar dat){uchar i;for(i=0;i<8;i++){DQ=0; //无论是写0或写1都要有至少1us的低电平DQ=dat&0x01;//总线直接等于写入的数据（低位在前，高位在后）delay(4); //约为58usDQ=1; //释放总线，为下一步的数据变换做准备dat>>=1;//数据进行移位操作}delay(4);}uchar read_byte(){uchar i,value;for(i=0;i<8;i++){DQ=0;value>>=1; //移位7次DQ=1; //先要释放总线，那样才能采样到有效数据if(DQ) //判断8次{value|=0x80;}delay(6); //约为78us}return value;}uchar read_temperature(){uchar a,b;init_ds18b20(); //每次操作指令前，都必须进行初始化设置write_byte(0xcc);//跳过ROM指令write_byte(0x44);//进行温度转换处理delay(300);//进行一定地延时约为3ms左右init_ds18b20();write_byte(0xcc);//跳过ROM操作write_byte(0xbe);//读取温度a=read_byte();//温度低字节b=read_byte();//温度高字节b<<=4;//b左移四位，低四位为0000b=b+(a&0xf0)>>4;//将a的低四位屏蔽，不取小数点，进行右移四位，合并成一个字节的数据return b;}void display(uchar aa,uchar bb) {duan=1;P0=table[aa];duan=0;P0=0xff;wei=1;P0=0xfe;wei=0;delay_ms(5);duan=1;P0=table[bb];duan=0;P0=0xff;wei=1;P0=0xfd;wei=0;delay_ms(5);}void main(){uchar num,shi,ge;while(1){num=read_temperature();shi=num/10; //分离出十位ge=num%10; //分离出个位display(shi,ge);}}。
