气动调节阀检修过程注意事项、工作原理和校验

气动调节阀工作原理安装检修1.空气源：气动调节阀的工作源于空气或气体作为驱动介质。

空气通过压缩空气源输送到调节阀上，驱动阀门的开闭运动。

2.阀体结构：气动调节阀主要由阀体、阀盖、阀座、阀瓣和阀杆等组成。

阀杆连接着阀瓣，在空气的作用下，阀杆向上或向下运动，控制阀瓣的开闭程度。

3.感应元件：在气动调节阀中，通常还配备有压力、流量或温度等感应元件，用于监测流体参数，并将信号反馈给控制系统。

4.控制系统：气动调节阀通过连接到控制系统中的传感器，接收控制信号。

控制系统通过分析信号并作出调节，从而驱动气动调节阀，实现对流体的准确调节。

1.安装位置：气动调节阀的安装位置应在易于操作和维护的位置，同时应便于连接到控制系统和管道系统中。

2.避免过热：气动调节阀的安装位置应避免过热的环境，以免影响阀门的正常工作。

3.合适流动方向：安装时应将进口和出口方向标明清楚，确保阀门可顺利通行流体。

4.固定安装：安装时需要将阀门牢固地固定在地面或其他支撑结构上，防止阀门发生移位或震动。

1.定期检查：定期检查气动调节阀的各个部件，包括阀杆、阀瓣、阀座等，确保其正常运作。

2.清洁维护：定期对气动调节阀进行清洁维护，清除阀座和阀瓣上的杂质，保持阀门的灵活性和密封性。

3.防止泄漏：监测气动调节阀的泄漏情况，特别是阀座和阀瓣之间的泄漏，及时修复或更换损坏部件。

4.动作检验：定期对气动调节阀的动作进行检验，确保阀门开闭动作的准确和流体调节功能的正常。

总之，气动调节阀在工业自动化控制系统中起着重要的作用。

在使用和维护过程中，要注意其安装位置、工作原理和检修要点，以保证阀门的正常运行和流体参数的准确调节。

气动调节阀工作原理、安装、检修一、工作原理气动调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度等各种工艺参数。

气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。

气动调节阀工作原理(图)气动调节阀通常由气动执行机构和调节阀连接安装调试组成，气动执行机构可分为单作用式和双作用式两种，单作用执行器内有复位弹簧，而双作用执行器内没有复位弹簧。

其中单作用执行器，可在失去起源或突然故障时，自动归位到阀门初始所设置的开启或关闭状态。

气动调节阀根据动作形式分气开型和气关型两种，即所谓的常开型和常闭型，气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。

气动调节阀作用方式气开型(常闭型)是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。

反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。

顾通常我们称气开型调节阀为故障关闭型阀门。

气关型(常开型)动作方向正好与气开型相反。

当空气压力增加时，阀门向关闭方向动作;空气压力减小或没有时，阀门向开启方向或全开为止。

顾通常我们称气关型调节阀为故障开启型阀门。

气开气关的选择是根据工艺生产的安全角度出发来考虑。

当气源切断时，调节阀是处于关闭位置安全还是开启位置安全。

举例来说，一个加热炉的燃烧控制，调节阀安装在燃料气管道上，根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。

这时，宜选用气开阀更安全些，因为一旦气源停止供给，阀门处于关闭比阀门处于全开更合适。

如果气源中断，燃料阀全开，会使加热过量发生危险。

又如一个用冷却水冷却的的换热设备，热物料在换热器内与冷却水进行热交换被冷却，调节阀安装在冷却水管上，用换热后的物料温度来控制冷却水量，在气源中断时，调节阀应处于开启位置更安全些，宜选用气关式(即FO)调节阀。

1 目的为了加强调节阀的维护保养和检修质量，使调节阀能长寿命、稳定实现调节作用，特制定本规程。

2适用范围适用于公司中用于生产过程自动控制的由气动薄膜执行机构和阀体组成的气动调节阀，包括一般的单座阀、双座阀、套筒阀等的维护、保养、检修。

3 调节阀的概念调节阀是自控系统中的终端现场调节仪表。

它安装在工艺管道上，调节被调介质的流量、压力，按设定要求控制工艺参数。

调节阀直接接触高温、高压、深冷、强腐蚀、高粘度、易结晶结焦、有毒等工艺流体介质，因而是最容易被腐蚀、冲蚀、气蚀、老化、损坏的仪表，往往给生产过程的控制造成困难。

因此，必须充分重视调节阀的运行维护和检修工作。

4 运行维护4.1 调节阀运行4.1.1 调节阀在投入运行前需做系统联校。

4.1.2 调节阀在工作时，前后的切断阀应全开，旁路阀〔副线阀〕应全关。

整个管路系统中的其他阀门应尽量开大，通常调节阀应在正常使用范围〔20%—80%〕内工作。

4.1.3 使用带手轮的调节阀应注意手轮位置指示标记。

4.1.4 调节阀在运行过程中严禁调整阀杆和压缩弹簧的位置。

4.2 日常巡检4.2.1 巡检时应检查各调节阀的气源压力是否正常、气路〔仪表空气管经过滤减压阀、阀门定位器至气缸各部件、各管线〕的紧固件是否松动、仪表空气是否有泄漏。

4.2.2 巡检时应检查填料函及法兰连接处是否有工艺介质泄漏，压兰及阀杆连接件是否紧固，阀杆是否有严重的摩擦划痕或变形。

4.2.3 巡检时需检查仪表线路的防护情况，仪表进线口密封是否良好。

4.2.4 巡检时应检查阀杆运动是否平稳，行程与输出信号是否根本对应，阀门各部件有无锈蚀，重点是阀杆、紧固件、气缸等。

4.3 专项检查4.3.1 专项检查指不是日常巡检必须进展，但随季节变化或需周期性进展的检查，比方仪表空气带水情况，阀门定位器防雨情况等。

4.3.2 仪表空气带水检查4.3.2.1 在夏季雨水较多和冬季结冰时段，需择机进展仪表空气带水情况检查，因为在夏季，空气湿度大，仪表空气带水会顺空气过滤减压阀、阀门定位器能到达气缸膜室，腐蚀弹簧、损伤膜片；冬季空气凝点低，仪表空气带水会堵塞气路，造成阀门失效。

气动调节阀维护检修规程1总则1.1主题内容及适用范围本规程规定了气动调节阀的维护、检修、投运及安全注意事项的实施要示和实施程序。

1.2基本工作原理调节阀是按照控制信号的方向和大小，通过改变阀芯行程（即阀芯、阀座所造成的流通面积的大小）来改变阀的阻力系数，达到调节被控介质流量的目的。

1.3种类调节阀按其结构形式可分为直通双座阀、直通单阀、三通阀、小流量阀、套筒型单座阀、套筒型双座阀、低温调节阀、角阀、隔膜阀、偏心旋转阀（挠曲阀）、蝶阀、球阀等十余种。

1.4构成及其功能调节阀主要由气动执行机构、手轮、上阀盖、阀体、阀座、阀笼、阀芯、阀杆和压板等零部件组成。

a.气动执行机构：气动执行机构分气动薄膜执行机构和气动活塞执行机构两种。

气动执行机构是调节阀的推动装置，根据控制信号的大小，产生相应推力，推动阀门动作。

b.上阀盖：对于不同的工作温度和密封要求，上阀盖分普通型（-20-+250）、散（吸）热型（-60-+450）、长颈型（-60-+250）、波纹管密封型（强毒、易挥发、渗透或贵重介质）。

c.阀座：阀座与阀芯间的面积构成了流通截面。

d.阀笼：起导向作用，不会引起阀芯振动。

并且可以通过改变阀笼窗口的形状和大小来改变流量特性和流通能力。

e.阀芯：它不但与阀座构成流通截面，而且可以通过改变阀芯形状和大小来改变流量特性和流通能力。

f.填料：起密封和导向功能。

1.5主要技术性能调节阀的主要性能有始点偏差、终点偏差、全行程偏差、非线性偏差、正反行程变差、灵敏限、薄膜气室（或气缸）的气密性、调节阀密封性、阀座关闭时的允许泄漏量、流量系数及流量特性等项目，下面列表着重介绍几项主要技术性能。

（见表一：气动薄膜调节阀主要技术性能表）。

1.6对维护检修人员的基本要求。

维护人员应具备中下条件： a.熟悉本规程及相应的产品说明书等有关技术资料； b.了解工艺流程及调节阀在其中的作用； c.掌握数学基础、机械基础、钳工基础、钳工工艺、化工检修安全知识、仪表常识、调节阀维修等方面的基础理论知识； d.掌握调节阀的维护、检修、投运及常见故障处理的基本技能； e.掌握常用机械加工设备和有关的标准仪器、工卡量具的使用方法。

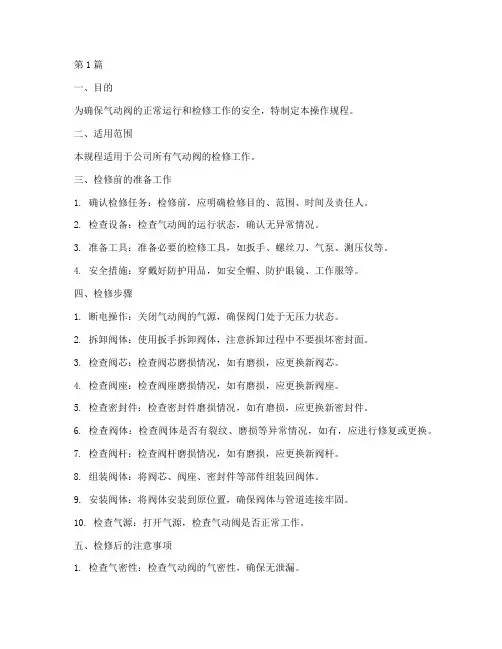

第1篇一、目的为确保气动阀的正常运行和检修工作的安全，特制定本操作规程。

二、适用范围本规程适用于公司所有气动阀的检修工作。

三、检修前的准备工作1. 确认检修任务：检修前，应明确检修目的、范围、时间及责任人。

2. 检查设备：检查气动阀的运行状态，确认无异常情况。

3. 准备工具：准备必要的检修工具，如扳手、螺丝刀、气泵、测压仪等。

4. 安全措施：穿戴好防护用品，如安全帽、防护眼镜、工作服等。

四、检修步骤1. 断电操作：关闭气动阀的气源，确保阀门处于无压力状态。

2. 拆卸阀体：使用扳手拆卸阀体，注意拆卸过程中不要损坏密封面。

3. 检查阀芯：检查阀芯磨损情况，如有磨损，应更换新阀芯。

4. 检查阀座：检查阀座磨损情况，如有磨损，应更换新阀座。

5. 检查密封件：检查密封件磨损情况，如有磨损，应更换新密封件。

6. 检查阀体：检查阀体是否有裂纹、磨损等异常情况，如有，应进行修复或更换。

7. 检查阀杆：检查阀杆磨损情况，如有磨损，应更换新阀杆。

8. 组装阀体：将阀芯、阀座、密封件等部件组装回阀体。

9. 安装阀体：将阀体安装到原位置，确保阀体与管道连接牢固。

10. 检查气源：打开气源，检查气动阀是否正常工作。

五、检修后的注意事项1. 检查气密性：检查气动阀的气密性，确保无泄漏。

2. 保养记录：将检修过程和结果记录在保养记录本上。

3. 检查设备：检修完成后，检查设备是否恢复正常运行。

4. 恢复气源：关闭检修用的气源，恢复正常气源。

六、安全注意事项1. 检修过程中，严格遵守操作规程，确保人身安全。

2. 使用扳手、螺丝刀等工具时，注意握持牢固，防止工具滑落伤人。

3. 检修过程中，禁止使用明火，防止火灾事故发生。

4. 检修过程中，禁止无关人员进入检修区域。

5. 检修完成后，及时清理现场，确保工作环境整洁。

七、本规程自发布之日起实施，由设备管理部门负责解释和修订。

第2篇一、目的为确保气动阀的安全、可靠运行，提高检修工作效率，特制定本操作规程。

气动调节阀的工作原理及安装原则和常见故障处理
气动调节阀是一种通过气动装置控制阀芯位置以调节介质流量的阀门。

其工作原理可简述为：当气动装置施加的气动信号改变时，气动调节阀内
的阀芯位置也会相应改变。

阀芯的位置调节会改变阀门的开度，从而改变
介质流量的大小。

1.安装方向正确：按照标志箭头指示，将气动调节阀的进口和出口方
向正确接通。

2.阀门与管道间连接合适：为了保证介质的流畅，阀门与管道间的连
接必须密封可靠，无泄漏现象。

3.阀门位置合理：气动调节阀应安装在易于操作和维修的位置，同时，阀门位置还应考虑介质流动方向，以保证流体的正常流通。

常见的气动调节阀故障处理方法有：
1.阀门卡涩：这可能是由于堵塞或腐蚀导致的，可以通过清洗或更换
阀芯来解决。

2.泄漏：气动调节阀的泄漏问题常见于阀芯密封不良或密封圈老化破损，可以尝试更换阀芯和密封圈。

3.阀门堵塞：阀门内部可能会有异物或堵塞物，可以拆卸阀门进行清
洗或维修。

4.阀芯漏气：如果阀芯孔径过大或密封不良，可能会出现阀芯漏气现象，可以进行阀芯的更换或修复。

5.阀门不稳定：阀门的稳定性可能会受到气动装置的影响，可以检查
和调整气动装置来解决阀门的不稳定问题。

总之，气动调节阀的工作原理是通过气动装置控制阀芯位置来调节介质流量，其安装原则主要包括方向正确、连接合适和位置合理。

常见的故障处理方法包括阀门卡涩、泄漏、阀门堵塞、阀芯漏气和阀门不稳定等。

目录1、绪论 (2)2、阀门安装前的检查和要求 (4)2、1阀门本体及填料、垫片等材质必须符合国家有关产品标准规定 (4)2、2阀门必须有产品合格证和制造厂的铭牌 (4)3、一般阀门常见的故障和处理方法 (5)3、1填料函泄漏 (5)3、2内泄与外泄 (5)3、3阀杆升降失灵阀杆升降失灵的原因 (5)3、4其他 (6)3、5预防方法 (6)4、气动调节阀的常见故障及处理方法 (7)4、1检修时的重点检查部位 (8)4、2气动用调节阀的日常维护 (8)4、3常见故障及产生的原因 (9)5、阀门的调试 (10)5、1 ABB TZID-C智能定位器阀门的调试 (10)5、2TZID-C系列智能定位器程序功能图解 (15)6、智能阀门定位器常见故障及现场处理 (16)7、应用和维护 (17)绪论在目前的大小型火电厂里，气动阀门的正常准确控制事关电厂的日常正常运行，可以说阀门中存在的任何问题都可能使机组跳机，所以掌握气动阀门的现场安装与调试是非常重要的，可以说这是检验一个热工人与是否合格的重要标准之一。

相对与气动阀门而言，气动阀动作力距比电动阀门大，气动阀门开关动作速度可以调整，结构简单，易维护，动作过程中因气体本身的缓冲特性，不易因卡住而损坏，但必须有气源，且其控制系统也比电动阀复杂。

气动阀采购时只明确规格、类别、工压就满足采购要求的作法，在当前市场经济环境里是不完善的。

因为气动阀制造厂家为了产品的竞争，各自均在气动阀统一设计的构思下，进行不同的创新，形成了各自的企业标准及产品个性。

因此在气动阀采购时较详尽的提出技术要求，与厂家协调取得共识，作为气动阀采购合同的附件是十分必要的。

在北仑电厂实习了几个月，让我对电厂的知道有了初步的了解，特别是阀门这部分，因为我主要做的就是阀门检修工作，可以说阀门是电厂重要的一部分，如果阀门不能正常运行，可以说电厂将会陷入瘫痪状态。

以下就对气动调节阀的现场安装与校准做一些简单的介绍。

调节阀检修方案引言：调节阀作为工业生产过程中的重要设备，其正常运行对于保障生产的稳定性和安全性至关重要。

然而，长期的使用和环境的影响可能导致调节阀浮现故障或者性能下降。

因此，定期进行调节阀的检修是必要的。

本文将详细介绍调节阀的检修方案，包括检修前的准备工作、检修过程中的注意事项以及检修后的验证与测试。

一、检修前的准备工作：1.1 确定检修计划：根据设备运行情况和维护记录，制定调节阀的检修计划。

计划应包括检修的时间、工作人员、所需工具和备件等。

1.2 断电与排空：在进行调节阀检修前，务必先切断与调节阀相关的电源，并将系统中的介质排空，确保安全性和操作便利。

1.3 准备检修工具和备件：根据调节阀的型号和故障情况，准备相应的检修工具和备件。

例如，螺丝刀、扳手、密封圈等。

二、检修过程中的注意事项：2.1 安全措施：在进行调节阀检修时，必须严格遵守安全操作规程，佩戴个人防护装备，确保人身安全。

同时，对于涉及高温、高压等危（wei）险环境的调节阀，应使用专业工具和设备进行操作。

2.2 拆卸与清洁：在拆卸调节阀之前，应先将其周围的管道介质排空，然后使用相应工具将调节阀拆卸下来。

拆卸后，对于阀体、阀盖、阀芯等部件进行清洁，去除污垢和沉积物，以确保部件的正常运行。

2.3 部件检查与更换：在清洁后，对调节阀的各个部件进行子细检查。

如发现磨损、裂纹或者其他损坏情况，应及时更换相应的部件。

同时，检查密封圈的状态，如有老化或者磨损，也应及时更换。

三、检修后的验证与测试：3.1 装配与调整：在更换或者修复完毕后，将各个部件按照正确的顺序进行装配。

装配完成后，进行调节阀的调整，确保其正常运行和准确的调节性能。

3.2 密封性测试：在装配完成后，进行密封性测试。

可通过涂抹肥皂水或者使用专业的气密性测试仪器进行检测，确保调节阀的密封性能符合要求。

3.3 性能验证：最后，进行调节阀的性能验证。

通过对调节阀进行开度、流量和压力等参数的测试，验证其在不同工况下的调节性能是否符合设计要求。

贾伟山20150410气动薄膜调节阀检维修知识总结一、气源系统故障1.仪表风线堵塞。

由于球阀在仪表分支风线末端有节流作用, 风线中赃物在此处易堆积堵塞。

致使仪表风压过低, 调节阀不能全开全关, 甚至调节阀不动作。

2.空气过滤减压阀故障。

空气过滤减压阀长时间使用赃物太多, 减压阀漏风, 减压阀设定输出压力过底, 使输出的仪表风压小于规定的压力。

致使调节阀动作迟缓, 不能全开全关甚至不动作。

3.铜管连接故障。

铜管老化漏风, 接头连接处松动或赃物堵死铜管使仪表信号风压低致使调节阀不动作, 不能全开全关, 手动状态阀位不稳定产生调节振荡。

4.仪表风系统故障。

空压站异常, 装置净化风罐异常, 切水不及时使风线结冰, 仪表风线漏风或被赃物堵死, 造成装置仪表风压过低甚至无风。

5.仪表风支线阀门未开, 造成调节阀不动作。

常发生于装置大修, 改造后开车期间。

二、电源系统故障1.电源线接线端子处松动, 短路, 脱落, 极性接反故障。

由于现场振动, 接线不牢造成接线松动或灰尘太多造成接触不良使控制室到达现场的信号时有时无, 致使调节阀动作混乱产生调节振荡。

由于接线失误, 设备进水或受潮等原因使电源线接线处短路从而使调节阀接受到的信号比调节器的信号便低, 造成调节阀不能全开全关。

脱落及极性接反调节阀不动作。

极性接反常发生于安装新表, 从新接线, 装置大修等情况。

2.电源线中间接头或中间受伤处故障。

电源线受环境的振动、外力的拉扯, 绝缘胶带失效绝缘性能下降及接头进水高温烘烤等原因使电源线接头松动或似断非断, 电源线之间短路或对地短路, 接线头或电源线断裂。

致使调节阀动作不连续, 不能全开全关, 不动作。

在维修过程中电源线中间接头接反, 造成调节阀不动作。

3.调节阀不受调节器控制故障。

在装置大修, 改造后开车过程中电源线接错或控制室内组态有错误造成调节阀不受调节器控制。

三、电气转换器故障1.零点、量程不准。

由于安装调试不准或现场振动、温度变化等原因使转换器输出信号的零点、量程不准。

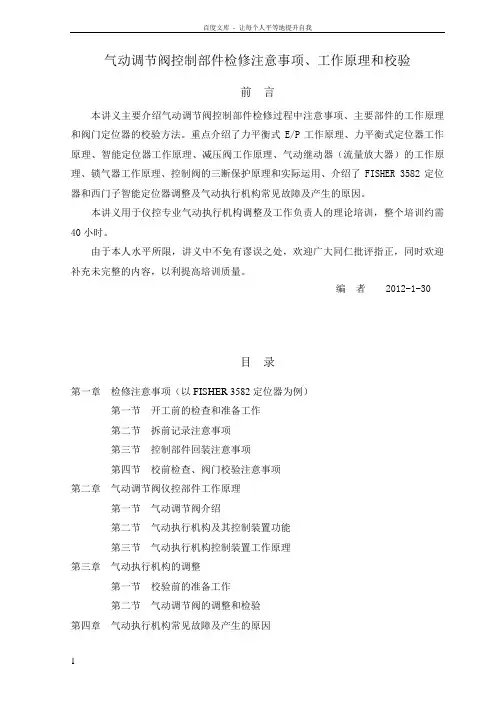

气动调节阀控制部件检修注意事项、工作原理和校验前言本讲义主要介绍气动调节阀控制部件检修过程中注意事项、主要部件的工作原理和阀门定位器的校验方法。

重点介绍了力平衡式E/P工作原理、力平衡式定位器工作原理、智能定位器工作原理、减压阀工作原理、气动继动器（流量放大器）的工作原理、锁气器工作原理、控制阀的三断保护原理和实际运用、介绍了FISHER 3582定位器和西门子智能定位器调整及气动执行机构常见故障及产生的原因。

本讲义用于仪控专业气动执行机构调整及工作负责人的理论培训，整个培训约需40小时。

由于本人水平所限，讲义中不免有谬误之处，欢迎广大同仁批评指正，同时欢迎补充未完整的内容，以利提高培训质量。

编者 2012-1-30目录第一章检修注意事项（以FISHER 3582定位器为例）第一节开工前的检查和准备工作第二节拆前记录注意事项第三节控制部件回装注意事项第四节校前检查、阀门校验注意事项第二章气动调节阀仪控部件工作原理第一节气动调节阀介绍第二节气动执行机构及其控制装置功能第三节气动执行机构控制装置工作原理第三章气动执行机构的调整第一节校验前的准备工作第二节气动调节阀的调整和检验第四章气动执行机构常见故障及产生的原因第一节调节阀不动作第二节调节阀的动作不稳定第三节调节阀振荡第四节调节阀的动作迟钝第五节调节阀的泄漏量增大第一章检修注意事项（以FISHER 3582定位器为例）第一节开工前的检查和准备工作开工前，需对检修文件包的工作内容进行检查，熟悉检修工序，不明白或有异议的内容要同文件准备人员进行沟通，并核实备品备件的到货情况。

到检修现场熟悉检修设备和作业环境，检查是否存在高空作业、照明不足及作业区是否需要铺垫，做到心中有数，及早准备。

开工前工准备好工器具，核实是否需要专用工具和专用仪器，专用仪器不要同其他工具混放在一起，注意检查标准仪器的有效期和精度是否符合要求。

工作票领取后，开好工前会，明确监护人，验证安全措施（如停气、停电、联锁保护解除、气源和电源有检修负责人自理等）；为防止走出间隔，要进行设备“三一致”检查核对，即工作票上的设备名称（设备编码）、检修文件包上的设备名称（设备编码）和就地需检修设备上的设备名称（设备编码）相一致。
