气动开关阀检修规程

阀门维修规程与技术措施一、阀门维修规程1 阀门检维修流程阀门维修主要包含维修前检查准备、维修委托、阀门移交、阀门解体、零部件检查修复、试压、交付等步骤。

阀门检维修程序图二、阀门维修技术措施1 检维修准备1.1 技术准备1.1.1 根据检维修的内容，收集相关的技术资料及广西石化的相关管理规定，编写《阀门检维修规程》、《阀门检维修通用作业指导书》、《阀门检修专用作业指导书》等相关技术管理文件。

1.1.2 相关技术人员及施工人员认真阅读阀门技术文件和相关的技术规范，明确检维修范围、技术要求、各项技术指标。

1.1.3 填写阀门检修作业技术交底单和安全交底单，同时向检维修人员进行交底。

1.2 施工人员准备1.2.1 所有施工人员均经过三级安全教育培训，并体检合格，取得上岗证，特殊工种人员均已取得特种工证。

1.2.2 阀门检修作业人员根据阀门检修的需要、实际工程量及施工进度进行调配。

常规人员配备已满足日常阀门检维护的需要，装置大修时根据需要调配充足的作业人员，以满足检维修的需要。

1.2.3 日常检维护人员配置2 阀门一般性检查2.1 对送修阀门进行认真检查，包括阀门外观、手轮、铭牌、法兰面、阀杆、阀体锈蚀程度、螺栓锈蚀程度等。

并进行登记2.2 将阀门外部清理干净，进行外部检查，根据痕迹判断是否有外漏和裂纹，并查阅运行记录。

2.3 把阀门开关一次，松紧是否一致，判断阀杆是否弯曲、卡涩，置阀门于开启位置。

3 阀门解体检查3.1 拆检步骤3.1.1 用手轮将阀门摇开几圈，松开盘根压盖铰接螺栓，将填料压盖压板松活。

松盘根压盖螺母时要用专用标准扳手。

3.1.2 对于电动阀门取下电传动装置。

传动头取下后应水平放好，防止蜗轮箱内齿轮油漏入电动机里。

3.1.3 拆卸阀门框架。

a) 对于螺栓连接的截止阀，展平止动垫松开框架固定螺钉。

b) 对于丝扣连接的阀门，应用锯或剔的方法将框架与门体的焊点除去。

剔或锯时一定注意不要损坏门体和框架连接螺纹。

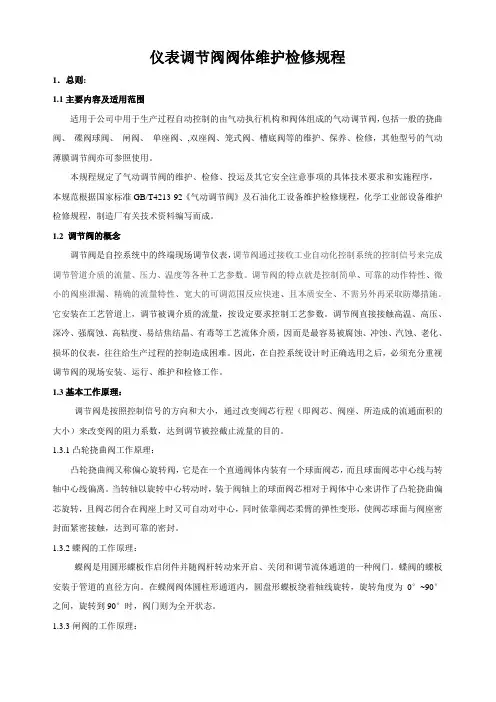

仪表调节阀阀体维护检修规程1．总则:1.1主要内容及适用范围适用于公司中用于生产过程自动控制的由气动执行机构和阀体组成的气动调节阀，包括一般的挠曲阀、碟阀球阀、闸阀、单座阀、,双座阀、笼式阀、槽底阀等的维护、保养、检修，其他型号的气动薄膜调节阀亦可参照使用。

本规程规定了气动调节阀的维护、检修、投运及其它安全注意事项的具体技术要求和实施程序，本规范根据国家标准GB/T4213-92《气动调节阀》及石油化工设备维护检修规程，化学工业部设备维护检修规程，制造厂有关技术资料编写而成。

1.2 调节阀的概念调节阀是自控系统中的终端现场调节仪表，调节阀通过接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。

调节阀的特点就是控制简单、可靠的动作特性、微小的阀座泄漏、精确的流量特性、宽大的可调范围反应快速、且本质安全、不需另外再采取防爆措施。

它安装在工艺管道上，调节被调介质的流量，按设定要求控制工艺参数。

调节阀直接接触高温、高压、深冷、强腐蚀、高粘度、易结焦结晶、有毒等工艺流体介质，因而是最容易被腐蚀、冲蚀、汽蚀、老化、损坏的仪表，往往给生产过程的控制造成困难。

因此，在自控系统设计时正确选用之后，必须充分重视调节阀的现场安装、运行、维护和检修工作。

1.3基本工作原理：调节阀是按照控制信号的方向和大小，通过改变阀芯行程（即阀芯、阀座、所造成的流通面积的大小）来改变阀的阻力系数，达到调节被控截止流量的目的。

1.3.1凸轮挠曲阀工作原理：凸轮挠曲阀又称偏心旋转阀，它是在一个直通阀体内装有一个球面阀芯，而且球面阀芯中心线与转轴中心线偏离。

当转轴以旋转中心转动时，装于阀轴上的球面阀芯相对于阀体中心来讲作了凸轮挠曲偏芯旋转，且阀芯闭合在阀座上时又可自动对中心，同时依靠阀芯柔臂的弹性变形，使阀芯球面与阀座密封面紧密接触，达到可靠的密封。

1.3.2蝶阀的工作原理：蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。

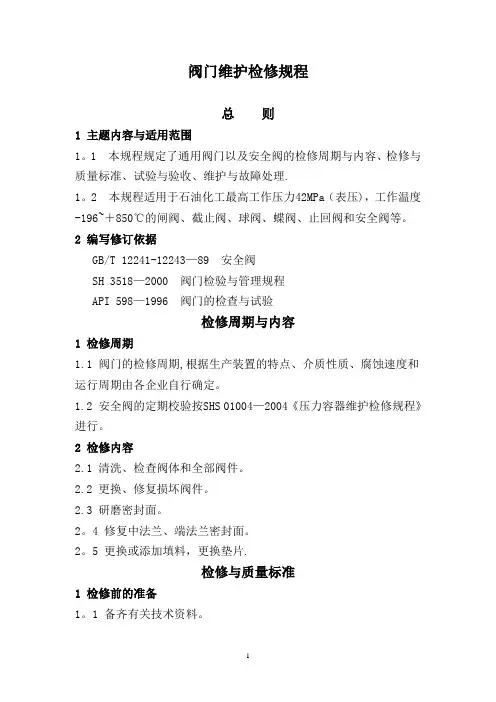

阀门维护检修规程总则1 主题内容与适用范围1。

1 本规程规定了通用阀门以及安全阀的检修周期与内容、检修与质量标准、试验与验收、维护与故障处理.1。

2 本规程适用于石油化工最高工作压力42MPa（表压)，工作温度-196~＋850℃的闸阀、截止阀、球阀、蝶阀、止回阀和安全阀等。

2 编写修订依据GB/T 12241-12243—89 安全阀SH 3518—2000 阀门检验与管理规程API 598—1996 阀门的检查与试验检修周期与内容1 检修周期1.1 阀门的检修周期,根据生产装置的特点、介质性质、腐蚀速度和运行周期由各企业自行确定。

1.2 安全阀的定期校验按SHS 01004—2004《压力容器维护检修规程》进行。

2 检修内容2.1 清洗、检查阀体和全部阀件。

2.2 更换、修复损坏阀件。

2.3 研磨密封面。

2。

4 修复中法兰、端法兰密封面。

2。

5 更换或添加填料，更换垫片.检修与质量标准1 检修前的准备1。

1 备齐有关技术资料。

1。

2 备齐机具、量具和材料。

1。

3 阀内介质清理干净,并符合安全规定。

2 一般规定2.1 阀门应挂牌，标明检修编号、工作压力、工作温度及介质。

2。

2 如有方向和位置要求的拆卸的阀件应核对或打上标记.2.3 全部阀件进行清洗和除垢.2。

4 非金属材料的密封面损坏后，应予更换。

2。

5 密封面研磨的研具材料及磨料的选用参照附录A（参考件)、附录B(参考件）、和附录C(参考件）。

2.6 工作温度高于250℃的螺栓及垫片应涂防咬合剂。

2。

7 铜垫安装前应做退火处理。

2.8 螺栓应安装整齐.拧紧中法兰螺栓时，闸阀、截止阀应处于开启状态。

2。

9 阀门每经过次修理，应在阀体上做出明显标记。

3 检修质量标准3。

1 阀门铭牌完整,安全阀铅封无损.3.2 阀门的铸件不得有裂纹、缩孔和夹渣等缺陷。

3.3 阀门的锻件加工面应无夹层、重皮、裂纹、斑疤等缺陷。

3.4 阀门的焊接件焊缝应无裂纹、夹渣、气孔、咬肉和成形不良等缺陷.3.5 阀门螺栓应满扣，无松动。

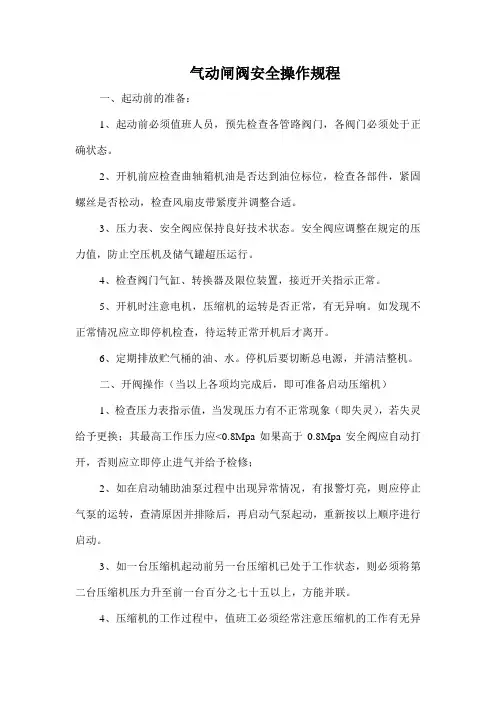

气动闸阀安全操作规程一、起动前的准备：1、起动前必须值班人员，预先检查各管路阀门，各阀门必须处于正确状态。

2、开机前应检查曲轴箱机油是否达到油位标位，检查各部件，紧固螺丝是否松动，检查风扇皮带紧度并调整合适。

3、压力表、安全阀应保持良好技术状态。

安全阀应调整在规定的压力值，防止空压机及储气罐超压运行。

4、检查阀门气缸、转换器及限位装置，接近开关指示正常。

5、开机时注意电机，压缩机的运转是否正常，有无异响。

如发现不正常情况应立即停机检查，待运转正常开机后才离开。

6、定期排放贮气桶的油、水。

停机后要切断总电源，并清洁整机。

二、开阀操作（当以上各项均完成后，即可准备启动压缩机）1、检查压力表指示值，当发现压力有不正常现象（即失灵），若失灵给予更换；其最高工作压力应<0.8Mpa如果高于0.8Mpa安全阀应自动打开，否则应立即停止进气并给予检修；2、如在启动辅助油泵过程中出现异常情况，有报警灯亮，则应停止气泵的运转，查清原因并排除后，再启动气泵起动，重新按以上顺序进行启动。

3、如一台压缩机起动前另一台压缩机已处于工作状态，则必须将第二台压缩机压力升至前一台百分之七十五以上，方能并联。

4、压缩机的工作过程中，值班工必须经常注意压缩机的工作有无异常，注意声音、温度的变化和油压的情况。

电动机三相电流是否平衡，有无杂音和不正常振动。

5、任何一个安全装置报警或切断机器运行后，必须查明原因，彻底排除故障后才允许重新投入工作，并做文字记录。

6、双机并联时，应尽量使两台机工作状态接近。

7、气动阀门动作时，阀杆上下应平缓，无卡塞现象。

8、开阀时工作人员应关注储气灌压力表变化，如出现压力急剧降低应立即通知维护人员进行检查。

9、开阀时储气罐压力应在0.42MP-0.8MP及之间。

10、开阀时应保持逐台开启，待单台阀门开启到位后，停顿10-15秒，且气罐压力在0.42MP以上时，启动第二台阀门开阀，禁止同时开启2台及以上操作。

阀门检修工艺规程(总8页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除阀门检修工艺规程 (1)1. 范围 (1)2. 引用标准 (1)3. 概述 (1)4. 设备参数 (3)5. 维护保养 (4)6. 检修周期 (4)7. 检修项目 (4)8. 检修工序及质量标准 (5)9. 检修记录 (6)10. 试运记录 (7)阀门检修工艺规程1.范围本规程规定了托克托发电公司阀门的周期、标准检修项目、大修的施工步骤及工艺质量标准，并附录了一些检修维护相关的知识，供托克托发电公司阀门检修工作使用。

2.引用标准下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

Q/CDT-ITKTPC 10702 46—2012 锅炉阀门技术标准DL/T 531—2016 电站高温高压阀门技术条件DL/T 838—2003 发电企业设备检修导则3.概述阀门是流体管路的控制装置，其基本功能是接通或切断管路介质的流通，改变介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路的设备的正常运行。

阀门在电厂中的系统中起到了重要的控制作用。

其中阀门是使用最广泛的一种阀门, 它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大, 制造容易, 维修方便, 不仅适用于中低压,而且适用于高压阀门。

3.1设备厂家表1 托电公司阀门设备厂家3.2设备原理阀门属于截断阀类，它是用来截断或接通管道内介质流的装置，阀门的阀杆轴线与阀座密封面垂直，通过带动阀芯的上下升降进行开断。

阀门一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，并具有非常可靠的切断动作，因而它的密封面机械磨损较小，由于大部分阀门的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。

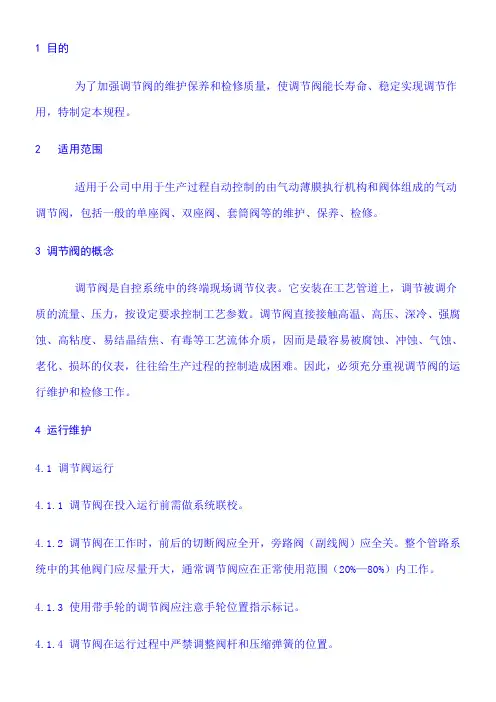

1 目的为了加强调节阀的维护保养和检修质量，使调节阀能长寿命、稳定实现调节作用，特制定本规程。

2适用范围适用于公司中用于生产过程自动控制的由气动薄膜执行机构和阀体组成的气动调节阀，包括一般的单座阀、双座阀、套筒阀等的维护、保养、检修。

3 调节阀的概念调节阀是自控系统中的终端现场调节仪表。

它安装在工艺管道上，调节被调介质的流量、压力，按设定要求控制工艺参数。

调节阀直接接触高温、高压、深冷、强腐蚀、高粘度、易结晶结焦、有毒等工艺流体介质，因而是最容易被腐蚀、冲蚀、气蚀、老化、损坏的仪表，往往给生产过程的控制造成困难。

因此，必须充分重视调节阀的运行维护和检修工作。

4 运行维护4.1 调节阀运行4.1.1 调节阀在投入运行前需做系统联校。

4.1.2 调节阀在工作时，前后的切断阀应全开，旁路阀（副线阀）应全关。

整个管路系统中的其他阀门应尽量开大，通常调节阀应在正常使用范围（20%—80%）内工作。

4.1.3 使用带手轮的调节阀应注意手轮位置指示标记。

4.1.4 调节阀在运行过程中严禁调整阀杆和压缩弹簧的位置。

4.2 日常巡检4.2.1 巡检时应检查各调节阀的气源压力是否正常、气路（仪表空气管经过滤减压阀、阀门定位器至气缸各部件、各管线）的紧固件是否松动、仪表空气是否有泄漏。

4.2.2 巡检时应检查填料函及法兰连接处是否有工艺介质泄漏，压兰及阀杆连接件是否紧固，阀杆是否有严重的摩擦划痕或变形。

4.2.3 巡检时需检查仪表线路的防护情况，仪表进线口密封是否良好。

4.2.4 巡检时应检查阀杆运动是否平稳，行程与输出信号是否基本对应，阀门各部件有无锈蚀，重点是阀杆、紧固件、气缸等。

4.3 专项检查4.3.1 专项检查指不是日常巡检必须进行，但随季节变化或需周期性进行的检查，比如仪表空气带水情况，阀门定位器防雨情况等。

4.3.2 仪表空气带水检查4.3.2.1 在夏季雨水较多和冬季结冰时段，需择机进行仪表空气带水情况检查，因为在夏季，空气湿度大，仪表空气带水会顺空气过滤减压阀、阀门定位器能到达气缸膜室，腐蚀弹簧、损伤膜片；冬季空气凝点低，仪表空气带水会堵塞气路，造成阀门失效。

各种阀门检修方案及规程1 截止阀检修工艺规程1.1 截止阀概况及参数业主提供1.1.1 截止阀概况业主提供1.2 检修步骤、工艺方法及质量标准1.2.1 检修准备1.2.1.1确认该阀门已进行有效隔离，工作相关风险预控措施已落实。

安全技术交底已完成。

1.2.1.2工器具、量具、备件已准备好。

1.2.1.3拆除保温，清除杂物，检查阀门外部阀体情况，阀体表面应无砂眼、无裂纹、无重皮、螺栓及零部件完好。

1.2.1.4对阀门上需拆卸螺栓处用松动剂进行润滑。

1.2.2 CONVLA截止阀检修步骤和工艺1.2.2.1阀门解体及检查清理1.2.2.2通知热工人员将执行器就地电源插头拆除，并用防雨布包好。

1.2.2.3拆卸阀箍法兰与执行器连接螺栓，将执行器从阀杆适配器上拆下，放置合适位置防止淋雨或磕碰；松动阀杆上执行器适配器的锁紧螺母，将适配器从阀杆上拆下。

1.2.2.4松动盘根压盖调节手柄，将盘根套筒旋至阀箍衬套的最高处。

1.2.2.5将卡箍锁紧螺钉从卡箍中完全旋出，并将其旋入卡箍螺栓系耳代螺纹的一边，用一块金属板插入阀箍开口处，旋入阀箍螺栓，将阀箍开口顶开约2mm。

逆时针旋转并拆下阀箍，注意保护阀盖密封面，严禁划伤。

1.2.2.6将阀杆、阀芯连通阀盖从阀体上拆下，阀杆从阀盖中取出；用软棒将阀盖内旧填料拆除，注意保护填料室内壁，严禁划伤；检查阀座与阀芯、阀盖与阀体密封面、盘根腔室底部密封面有无异物、裂纹、砂眼、麻点等并做好记录。

1.2.2.7检查盘根套筒、阀箍套管螺纹、阀杆传动铜套螺纹无损伤。

1.2.2.8阀门密封面检修1.2.2.9检查检修阀芯。

如阀芯上有缺陷。

1.2.2.10检查检修阀座。

用根据该阀门阀芯尺寸加工的阀座研磨工具研磨阀座密封面，直至阀座密封面产生新的接触面。

1.2.2.11将阀芯与阀座适量对研至阀座、阀芯出现平滑封闭的接触线，阀线宽度为1.6mm 左右；禁止过度研磨，防止阀座与阀芯之间由线接触变为完全面接触。

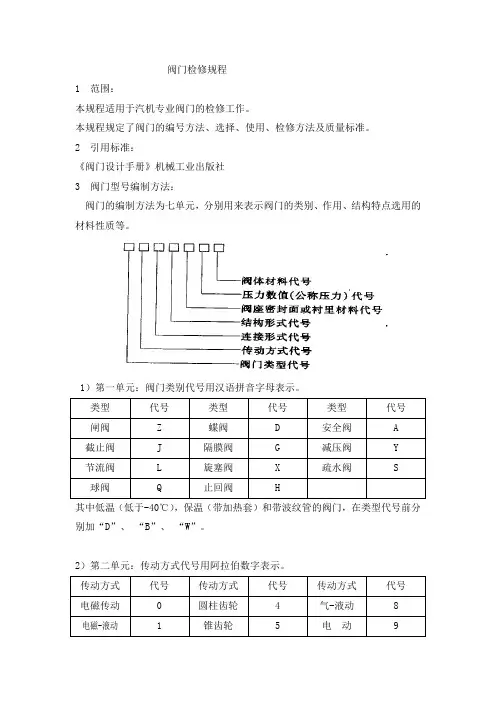

阀门检修规程1 范围：本规程适用于汽机专业阀门的检修工作。

本规程规定了阀门的编号方法、选择、使用、检修方法及质量标准。

2 引用标准：《阀门设计手册》机械工业出版社3 阀门型号编制方法：阀门的编制方法为七单元，分别用来表示阀门的类别、作用、结构特点选用的材料性质等。

1）第一单元：阀门类别代号用汉语拼音字母表示。

类型代号类型代号类型代号闸阀Z 蝶阀 D 安全阀 A 截止阀J 隔膜阀G 减压阀Y 节流阀L 旋塞阀X 疏水阀S 球阀Q 止回阀H其中低温（低于-40℃），保温（带加热套）和带波纹管的阀门，在类型代号前分别加“D”、“B”、“W”。

2）第二单元：传动方式代号用阿拉伯数字表示。

传动方式代号传动方式代号传动方式代号电磁传动0 圆柱齿轮 4 气-液动8电磁-液动 1 锥齿轮 5 电动9对于手轮和扳手传动以及安全阀、减压阀、疏水阀省略代号。

对于气动或液动常开式用“6k”、“7k”表示。

常闭式用“6B”、“7B”表示；气动带手动用“6S”表示；防暴电动用“9B”表示。

3）第三单元：连接形式代号用阿拉伯数字表示：①用于双弹簧安全阀。

②用于杠杆式安全阀，单弹簧安全阀4）第四单元：结构形式代号，用阿拉伯数字表示。

5）第五单元：阀密封面或衬里材料代号，用汉语拼音字母表示：6) 第六单元：数值大小用阿拉伯数字表示，并用短线与前边第五单元分开。

当介质温度小于450度时，只标注公称压力；当介质压力大于450度时，同时标注工作温度和工作压力。

工作压力用P 表示，并P 字母右下脚标出介质最高温度数值（该数值是用介质最高温度数值除以10取得的整数值）。

工作温度为540度，工作压力为10MPa ，阀体材料为12Cr1Mo1V的阀门代号就为P 5410V 。

7）第七单元：阀体材料代号用汉语拼音字母表示。

对于p no ≤1.6MPa 的灰铸铁阀体和p no ≥2.5MPa 的碳素钢阀体，可省略本单元。

8) 阀门型号和名称编制方法示例：J961Y —P 54170型。

为了匡助和指导各个班组在检修期间拆装阀门附件、阀门托运以及调试中避浮现错误，特此编写以便参考学习。

本作业指导书合用于神华煤制油厂各装置常见阀门的检修作业。

3.1 单作用气缸单作用气缸压缩空气从气口 B 进入气缸两活塞 C 之间中腔时，使两活塞分离向气缸两端方向挪移，迫使两端的弹簧压缩，两端气腔的空气通过气口 A 排出，同时使两活塞 C 的齿条同步带动输出轴 D 齿轮逆时针方向旋转 90 度。

在压缩空经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向挪移，中间气腔的空气从气口 B 排出，同时使两活塞 C 的齿条同步带动输出轴 D 齿轮顺时针方向旋转 90 度。

可以从两端调整微量角度，松动螺母 E 用内六角扳手拧动调节螺栓 F 调整所需角度,锁紧螺母 E。

单作用气缸惟独一腔可输入压缩空气，实现一个方向运动。

其活塞杆只能借助外力将其推回；通常借助于弹簧力，膜片张力，重力等。

3.2 双作用气缸双作用气缸指两腔可以分别输入压缩空气，实现双向运动的气缸。

其结构可分为双活塞杆式、单活塞杆式、双活塞式、缓冲式和非缓冲式等。

此类气缸使用最为广泛。

3.3 气动薄膜调节阀调节阀主要由两大部份组成：阀体＋执行器。

结构简图如下：3.4 阀门的主要类型1)按操作能源的不同，可分为气动、液动、电动三大类。

2)最常见的仪表阀门可分为开关阀和调节阀两大类。

3)调节阀的流量特性有三种：快开流量特性，线性流量特性，等百分比流量特性。

4.检修阀门拆装注意事项检修期间阀门下线分三个阶段，前期和后期任务重，时间段，但是在中期要加强阀门附件的保管和防雨措施。

1) 在拆装阀门附件是提前做好标记和记录，特殊是阀体安装方向，一旦装错，开工时阀门使用寿命大大缩短，故障提高。

阀门下线时，注意阀芯与气缸位置是否一致，不能装反，并做好记录。

2) 阀门下线时注意阀门回讯器、气缸进气孔的方向、阀体箭头方向，三者合一。

3) 如果气缸开关阀阀体没有箭头时，最好在阀体法兰与管道连接时用喷漆做标记，用油漆笔在气缸上标明东南西北等方向。

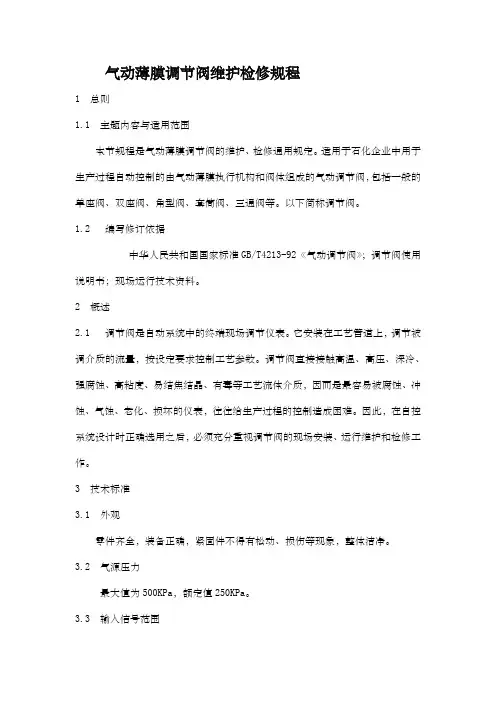

气动薄膜调节阀维护检修规程1 总则1.1 主题内容与适用范围本节规程是气动薄膜调节阀的维护、检修通用规定。

适用于石化企业中用于生产过程自动控制的由气动薄膜执行机构和阀体组成的气动调节阀，包括一般的单座阀、双座阀、角型阀、套筒阀、三通阀等。

以下简称调节阀。

1.2 编写修订依据中华人民共和国国家标准GB/T4213-92《气动调节阀》；调节阀使用说明书；现场运行技术资料。

2 概述2.1 调节阀是自动系统中的终端现场调节仪表。

它安装在工艺管道上，调节被调介质的流量，按设定要求控制工艺参数。

调节阀直接接触高温、高压、深冷、强腐蚀、高粘度、易结焦结晶、有毒等工艺流体介质，因而是最容易被腐蚀、冲蚀、气蚀、老化、损坏的仪表，往往给生产过程的控制造成困难。

因此，在自控系统设计时正确选用之后，必须充分重视调节阀的现场安装、运行维护和检修工作。

3 技术标准3.1 外观零件齐全，装备正确，紧固件不得有松动、损伤等现象，整体洁净。

3.2 气源压力最大值为500KPa，额定值250KPa。

3.3 输入信号范围3.3.1 标准压力信号范围为20-100KPa或40-200KPa。

3.3.2 带有电/气阀门定位器时，标准电信号范围为0-10Ma DC或4-20Ma DC。

3.3.3 两位式控制时，可在气源压力额定值内任意选取。

3.4 执行机构气室的密封性将设计规定的额定压力的气源通入密封气室中，切断气源，5min时间内薄膜气室中的压力下降不得超过2.5kpa。

3.5 基本误差不应超过表4-1-1的规定。

它用调节阀的额定行程的百分数表示。

表4-1-1 各类气动薄膜调节阀基本参数3.6 回差不应超过表4-1-1的规定。

它用调节阀的额定行程的百分数表示。

3.7 始终点偏差当输入气动薄膜执行机构中的信号为上下限时，调节阀的始终点偏差应不超过表4-1-1的规定。

它用调节阀的额定行程的百分数表示。

3.8 死区用调节阀输入信号量程的百分数表示，它应不超过3%。

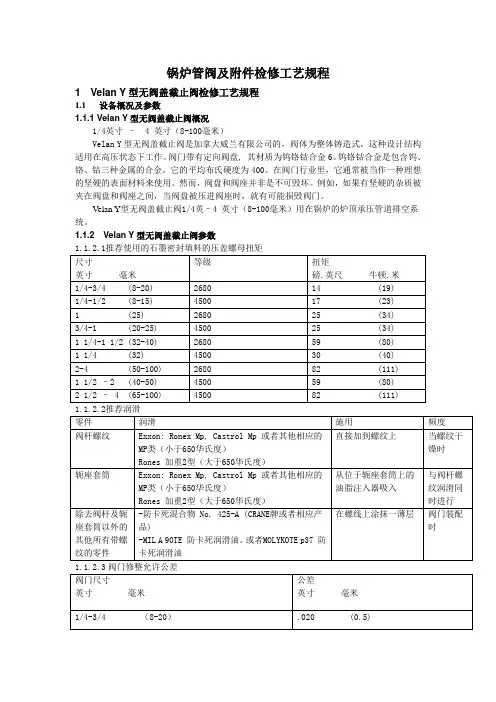

锅炉管阀及附件检修工艺规程1 Velan Y型无阀盖截止阀检修工艺规程1.1 设备概况及参数1.1.1 Velan Y型无阀盖截止阀概况1/4英寸– 4 英寸（8-100毫米）Velan Y型无阀盖截止阀是加拿大威兰有限公司的，阀体为整体铸造式，这种设计结构适用在高压状态下工作。

阀门带有定向阀盘, 其材质为钨铬钴合金6。

钨铬钴合金是包含钨、铬、钴三种金属的合金。

它的平均布氏硬度为400。

在阀门行业里，它通常被当作一种理想的坚硬的表面材料来使用。

然而，阀盘和阀座并非是不可毁坏。

例如，如果有坚硬的杂质被夹在阀盘和阀座之间，当阀盘被压进阀座时，就有可能损毁阀门。

Velan Y型无阀盖截止阀1/4英–4 英寸（8-100毫米）用在锅炉的炉顶承压管道排空系统。

1.1.2 Velan Y型无阀盖截止阀参数1.2 VELAN截止阀检修步骤、工艺方法及质量标准1.2.1. VELAN截止阀准备工作1.2.1.1确认阀体内和与其相连接的管道内没有工作压力。

1.2.1.1准备出拆卸和装配阀门的工作场地，在堆放时不能使零件损坏。

1.2.1.2准备好必要的工具和量具。

1.2.1. 3准备好卡尺，在拆卸后对阀门进行测绘，并做好记录。

1.2.2 VELAN截止阀检修步骤、工艺方法1.2.2.1用手轮将阀门摇开几圈。

松开盘根压盖铰接螺栓，将填料压盖压板松活。

松盘根压盖螺母时要用专用标准扳手。

1.2.2.2对于电动阀门取下电传动装置。

传动头取下后应水平放好，防止蜗轮箱内齿轮油漏入电动机里。

1.2.2.3拆卸阀门框架。

A 对于螺栓连接的截止阀，展平止动垫松开框架固定螺钉。

B 对于丝扣连接的阀门，应用锯或剔的方法将框架与门体的焊点除去。

剔或锯时一定注意不要损坏门体和框架连接螺纹。

C 将框架逆时针方向旋转，同时将上部阀杆沿开启方向旋转，使其带动下阀杆一起提升，将框架连同上下阀杆一起取下。

框架取下后，应将阀体密封好，防止掉入杂物。

1.2.2.4框架解体。

阀门维修规程与技术措施一、阀门维修规程1 阀门检维修流程阀门维修主要包含维修前检查准备、维修委托、阀门移交、阀门解体、零部件检查修复、试压、交付等步骤。

阀门检维修程序图二、阀门维修技术措施1 检维修准备1.1 技术准备1.1.1 根据检维修的内容，收集相关的技术资料及广西石化的相关管理规定，编写《阀门检维修规程》、《阀门检维修通用作业指导书》、《阀门检修专用作业指导书》等相关技术管理文件。

1.1.2 相关技术人员及施工人员认真阅读阀门技术文件和相关的技术规范，明确检维修范围、技术要求、各项技术指标。

1.1.3 填写阀门检修作业技术交底单和安全交底单，同时向检维修人员进行交底。

1.2 施工人员准备1.2.1 所有施工人员均经过三级安全教育培训，并体检合格，取得上岗证，特殊工种人员均已取得特种工证。

1.2.2 阀门检修作业人员根据阀门检修的需要、实际工程量及施工进度进行调配。

常规人员配备已满足日常阀门检维护的需要，装置大修时根据需要调配充足的作业人员，以满足检维修的需要。

1.2.3 日常检维护人员配置2 阀门一般性检查2.1 对送修阀门进行认真检查，包括阀门外观、手轮、铭牌、法兰面、阀杆、阀体锈蚀程度、螺栓锈蚀程度等。

并进行登记2.2 将阀门外部清理干净，进行外部检查，根据痕迹判断是否有外漏和裂纹，并查阅运行记录。

2.3 把阀门开关一次，松紧是否一致，判断阀杆是否弯曲、卡涩，置阀门于开启位置。

3 阀门解体检查3.1 拆检步骤3.1.1 用手轮将阀门摇开几圈，松开盘根压盖铰接螺栓，将填料压盖压板松活。

松盘根压盖螺母时要用专用标准扳手。

3.1.2 对于电动阀门取下电传动装置。

传动头取下后应水平放好，防止蜗轮箱内齿轮油漏入电动机里。

3.1.3 拆卸阀门框架。

a) 对于螺栓连接的截止阀，展平止动垫松开框架固定螺钉。

b) 对于丝扣连接的阀门，应用锯或剔的方法将框架与门体的焊点除去。

剔或锯时一定注意不要损坏门体和框架连接螺纹。

气动执行机构检修规程1 设备概况及规范1.1 设备概况气动执行机构由气缸、气源管路、电磁阀、过滤减压器和定位器等组成，是以仪用空气为动力的执行机构。

它具有结构简单、运行平稳、开关速度快、负载能力大、防火防爆的优点。

目前电厂中使用的气动执行机构主要有薄膜式和活塞式两大类，薄膜式主要用于调节机构反作用力不大的场合，如通流面积不大的调节阀；活塞式主要用于通流面积较大或需要较大推力的场合。

而气动执行机构与阀门或挡板连在一起，可以组成气开式和气关式两种调节机构，气开式是指进气时调节机构开，气关式是指进气时调节机构关，一般选择执行机构时应考虑失去控制气源时，运行工况是开还是关，来确定选用气开或气关式执行机构，有些执行机构还装备了专门的失气保护装置，即当失去控制气源时执行机构保持当前位置,即安装保位阀。

1.2 设备规范气动执行机构主要分成调节阀和调节挡板二种，型号较多。

以ABB和西门子型居多。

2 设备大修周期及标准项目2.1 大修周期气动执行机构大修随机组检修进行，一般6-8年。

2.2 大修标准项目（表2）表1 大修标准项目清单3 设备小修周期及标准项目3.1 小修周期气动执行机构小修随机组小修进行，一般1-2年。

3.2 小修标准项目（表3）表2 小修标准项目清单4 修前准备4.1 落实好该执行机构部件备品；4.2 作业标准齐全；4.3 有关该执行机构的机务工作已结束，执行机构上新的开度标志已做好，需机务配合联调，则联系好相关的机务人员；4.4 检修人员已经落实，开好工作票，并经安全、技术交底，明确检修的目的、任务和要消除的缺陷；4.5 准备好以下专用工器具：信号发生器等。

5 检修工艺及安健环要求/质量标准（表3）表3 检修工艺及质量标准6 常见故障及处理方法（表4）表4 设备常见故障清单。

「气动调节阀检修过程注意事项工作原理和校验」气动调节阀是一种通过调节介质流量来控制过程参数的设备，广泛应用于工业领域中的流体控制系统。

为了保证气动调节阀的正常运行和延长使用寿命，定期的检修工作十分重要。

本文将介绍气动调节阀的检修过程注意事项、工作原理和校验方法。

一、气动调节阀检修过程注意事项1.断电：在进行气动调节阀的检修前，必须先切断其所连接的电源，以确保操作人员的安全。

2.保持阀门关闭：在检修过程中，保持阀门处于关闭状态，防止介质流经阀门。

3.清洁工作区域：检修过程中应保持工作区域的清洁，防止杂质和灰尘进入阀门中。

4.使用正确工具：在拆卸和安装阀门零部件时，使用适当的工具，避免损坏零部件。

5.严格遵循操作规程：按照制造商提供的操作规程进行检修，避免错误操作。

6.检查零件状态：在检修过程中，检查所有阀门零部件的状态，如有磨损或损坏应及时更换。

7.涂抹适当润滑剂：在重新组装时，对需要润滑的部件涂抹适量的润滑剂，以保证阀门的灵活运行。

二、气动调节阀工作原理气动调节阀的工作原理基于气压的作用，主要由三部分组成：阀体、活塞和空气压力。

1.阀体：阀体是气动调节阀的主要组成部分，它通过调节介质流通通道的开启和关闭，来控制介质的流量。

2.活塞：活塞是阀体内的一个移动部件，它的位置决定了介质能否流过流通通道。

3.空气压力：气动调节阀通过空气压力的作用来实现活塞的移动。

空气压力通过控制阀上的空气源来调节活塞的位置，从而改变介质的流量。

当调节阀开启时，控制器向阀门发送开启信号，控制阀体内的气源通过活塞将阀体内的流通通道打开，介质可以顺利流动。

相反，当调节阀关闭时，控制器向阀门发送关闭信号，阀体内的气源通过活塞将阀体内的流通通道关闭，介质无法流动。

三、气动调节阀校验方法1.清洁检查：检查阀门与管道之间的连接是否松动或破损，若有则需要重新紧固或更换密封件。

2.气密性检查：用气源将阀门打开，然后关闭气源，观察阀门是否能够保持关闭状态。

各种阀门检修方案及规程一、检修前准备工作1.明确阀门类型及功能：确定阀门的型号、规格和工作原理，了解阀门的功能及使用范围。

2.检查阀门周围环境：确保检修现场清洁干净，防止杂物或污物对阀门产生影响。

3.获取相关资料：查阅阀门产品说明书、图纸及技术资料，了解阀门的结构、材质及操作方法。

二、检修过程1.关闭阀门：根据现场实际情况，决定关闭阀门的方式，可以通过手动操作、电动操作或液压操作完成阀门的关闭。

2.排空系统压力：通过合理的排气、排液操作，将系统中的气体和液体排放干净，以减少工作过程中的安全风险。

3.拆卸检修阀门：根据阀门的结构和工作原理，采取相应的拆卸方法，注意避免对阀门产生损坏。

4.清洁阀门和密封面：使用洁净的溶剂或清洗剂，将阀门内外表面进行清洗，并对密封面进行清洁和光洁处理。

5.检查和更换阀门零部件：对阀门的零部件进行检查，并进行必要的更换，如密封圈、弹簧等。

6.组装阀门零部件：按照阀门的组装图纸，将阀门的零部件逐步组装，注意安装和调整各个零部件的位置和尺寸。

7.调试和试运行：在组装好的阀门中，进行调试和试运行，确保阀门的动作正常、无漏气、无泄漏。

8.排气和排液：如有需要，在调试和试运行过程中进行排气和排液，以确保阀门运行的安全和稳定。

9.阀门操作：根据阀门的工作原理和操作方法，进行相应的操作，检查阀门的开关情况是否正常。

10.检验阀门：对检修好的阀门进行全面的检验，包括外观质量、密封性能、操作性能等方面。

11.涂漆和标识：根据现场要求和标准规范，对阀门进行涂漆和标识，确保阀门的使用和识别方便。

三、检修后工作1.归档资料：将检修过程中的相关资料归档，包括检修记录、维修记录等信息。

2.整理工具和设备：将使用过的工具和设备进行清洁和整理，确保下次使用时的正常和安全。

3.检修记录汇报：向上级主管或相关人员汇报检修结果，包括阀门的情况、具体操作步骤等信息。

4.维护和保养：对检修好的阀门进行维护和保养工作，定期进行润滑和检查，以确保阀门长期稳定工作。

文件制修订记录一、总则本规程适用于公司气动开关阀门的检修。

本规程规定了气动开关阀门现场维护、拆除检修及其它安全注意事项的具体技术要求和实施程序。

二、检修前准备工作（一）准备好检修工作中将要使用的各种工具，按作业现场要求佩戴合理、安全的工具。

（二）入现场的人员要熟悉片区危险程度、是否易燃易爆场所、仪表设备防爆要求，必须按规定穿戴工作服、安全帽、检修有毒有腐蚀的介质的仪表时必须按规定佩戴，防护眼镜、防护面罩，防毒面具，登高作业必须穿戴防滑的鞋子和背系安全带，进入设备内或阴井作业需开具好相应的票据，穿戴好防护用具。

（三）确定阀门所关联的工艺状况，能够熟悉安全操作规程及简单事故的处理，对仪表进行故障处理，办理工作单等相关手续，必须经工艺确认同意，最后检查检修工作单上所有人员是否签字，确认后开始工作。

（四）根据工艺情况和阀门的运行状态，初步确定故障原因。

三、现场检修、维护项目及质量要求带联锁的阀门先解除联锁再进行维护修理。

（如乙炔切断阀）（一）检查开关阀回路中的24VDC供电是否正常。

（二）检查现场阀门的气源压力是否够。

（三）检查阀门24VDC电压信号是否正常。

（四）检查阀门电磁阀是否正常。

1、检查与检修确认被检修电磁阀已停电，工作许可条件满足。

清除设备积灰、积油，补全标牌。

紧固电磁阀及行程开关（如有损坏则更换）。

检查气源管路无漏气。

2、绝缘和线圈电阻检查拆卸接线，用500V摇表测试该电磁阀线圈对外壳的绝缘电阻，应不小于20ＭΩ。

用万用表测线圈电阻值，线圈电阻应符合制造厂出厂指标。

3、调校项目与技术标准恢复接线，检查接线应正确、牢固。

电磁阀送电，远方操作该电磁阀，电磁阀动作应正确可靠，灵活无卡涩，吸合时应无异常声音。

检查行程开关，应动作可靠，正确反映阀门的开、关方向。

4、运行维护定期检查电磁阀，应完好无损、固定良好，接线牢固、标志清晰、气管路无漏气。

（五）检查阀门反馈是否正常, 检查现场触点是否动作正常, 检查盘后端子保险是否完好。
