谷物播种机是一种用于农业播种作业的机械设备，其一般构造及主要工作部件功用对于了解和使用谷物播种机的农民和农业工作者至关重要。
本文将重点介绍谷物播种机的一般构造及主要工作部件的功用。
一、谷物播种机的一般构造1. 主体结构谷物播种机的主体结构包括机架、输粮装置、播种装置、行走装置等部分。
（1）机架：支撑整个播种机的主体结构，同时承载输粮装置、播种装置等组件。
（2）输粮装置：用于将谷物从储粮仓中输送至播种装置的部分，包括输粮轴、输粮箱等。
（3）播种装置：用于将谷物从输粮装置中均匀地释放到地面上，包括播种箱、播种轮等。
（4）行走装置：用于推动播种机在田间进行作业的部分，包括轮胎、行走轴等。
2. 控制系统谷物播种机一般配备有控制系统，用于控制播种深度、播种间距等参数，以确保播种的准确性和一致性。
二、主要工作部件的功用1. 输粮装置输粮装置的主要功用是将谷物从储粮仓中输送至播种装置，其设计合理与否直接关系到播种机的工作效率和播种质量。
合理的输粮装置能够确保谷物的均匀输送，并减少堵塞和漏粮现象的发生。
2. 播种装置播种装置是谷物播种机的核心部件之一，其功用是将谷物从输粮装置中均匀地释放到地面上。
合理的播种装置能够保证谷物的均匀分布和适当的播种深度，从而保证作物的生长发育。
3. 控制系统控制系统的功用是通过控制播种深度、播种间距等参数，保证播种的准确性和一致性。
合理的控制系统能够提高播种机的操作便捷性和准确度，提高播种效率和作物产量。
结语谷物播种机作为农业生产中重要的播种设备，其一般构造及主要工作部件的功用对于确保播种质量和作物产量至关重要。
农业工作者应该深入了解谷物播种机的结构和工作原理，并加强维护保养，以保证播种机的正常运行和作物的良好长势。
谷物播种机是现代农业生产中不可或缺的重要设备，它的一般构造和主要工作部件功用对于了解和使用谷物播种机的农民和农业工作者至关重要。
在了解了谷物播种机的基本构造和部件功用之后，我们深入探讨谷物播种机的相关操作与维护以及未来发展趋势。
免耕播种机结构研究项目出处:公司标杆学习计划----学习迪尔、格兰、大平原等标杆播种机成熟免耕结构，对当前2行播种机实施改进。
学习内容:免耕播种机结构研究自从20 世纪中期美国开发免耕播种技术获得成功以来，世界各地对免耕技术给予了极大的重视，许多国家都在积极的试验和推广。
免耕技术的基本内容是在前茬作物收获后，土地不进行耕翻，让原有的残茬、枯草覆盖地面，待下茬作物播种时，用特制的免耕播种机直接在茬地上进行局部的松土播种，并在播种前或播种后喷洒除草剂及农药。
这种方法与常规耕作法相比，可以减少机具投资费用和土壤耕作次数，因而可降低生产成本、减少能耗、减轻对土壤的压实和破坏，并可减轻风蚀、水蚀和土壤水分的蒸发与流失。
免耕播种机是免耕播种的专用机具，能够完成秸秆、残茬覆盖的免耕地上播种和施足作物生长期需要的大量的肥料，免耕播种机除要有传统播种机的开沟、下种、下肥、覆土和镇压功能外，一般还有良好的清草排堵、破茬入土、种肥分施和地面仿形能力，以满足免耕覆盖地播种的特殊要求。
发达国家如美国、澳大利亚、加拿大等开展的保护性耕作较早，已拥有相对成熟的保护性耕作技术和机具。
美国在研究保护性耕作技术方面起步较早，产品的种类也较多，以大型的免耕播种机为主，其机具相对比较成熟，生产免耕机的大型企业也比较多，其中比较出名的有Great Plain( 大平原) 、John Deere( 约翰迪尔) 、Case( 凯斯) ，他们开发的机型较多，结构也比较复杂。
在免耕且有秸秆、残茬覆盖的相对坚硬的土壤上播种施肥，需要有入土能力强的开沟器，镇压强度较大的覆土镇压装置，同时为防止秸秆拥堵，还需在播种单元前面设置防堵装置。
有的播种机为改善开沟器入土能力增加自重，与拖拉机连接形式只能采用牵引式。
因此研究免耕播种机结构重点在于研究开沟器、防堵机构结构形式。
一、开沟器开沟器的样式因各个国家耕地的情况、土质情况、地块的大小而不一样，开沟器的选择类型也不一样，下面以美国、加拿大、中国的开沟器情况为例进行分析研究。

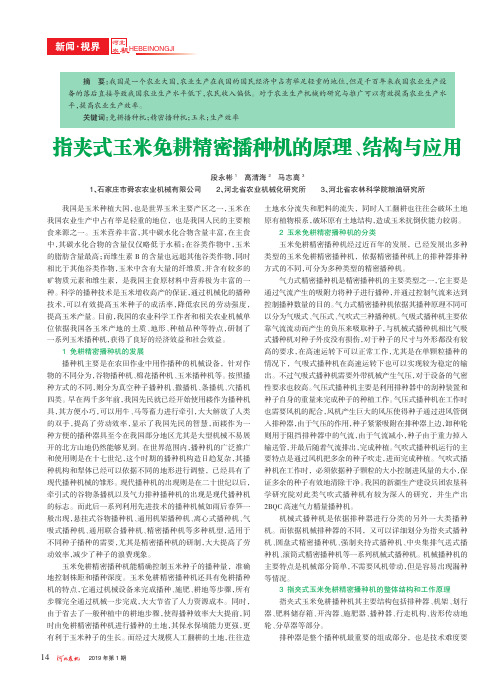

年第 期指夹式玉米免耕精密播种机的原理、结构与应用段永彬1高清海2马志高31、石家庄市舜农农业机械有限公司2、河北省农业机械化研究所3、河北省农林科学院粮油研究所我国是玉米种植大国，也是世界玉米主要产区之一，玉米在我国农业生产中占有举足轻重的地位，也是我国人民的主要粮食来源之一。
玉米营养丰富，其中碳水化合物含量丰富，在主食中，其碳水化合物的含量仅仅略低于水稻；在谷类作物中，玉米的脂肪含量最高；而维生素B 的含量也远超其他谷类作物，同时相比于其他谷类作物，玉米中含有大量的纤维质，并含有较多的矿物质元素和维生素，是我国主食原材料中营养极为丰富的一种。
科学的播种技术是玉米增收高产的保证，通过机械化的播种技术，可以有效提高玉米种子的成活率，降低农民的劳动强度，提高玉米产量。
目前，我国的农业科学工作者和相关农业机械单位依据我国各玉米产地的土质、地形、种植品种等特点，研制了一系列玉米播种机，获得了良好的经济效益和社会效益。
1免耕精密播种机的发展播种机主要是在农田作业中用作播种的机械设备，针对作物的不同分为，谷物播种机、棉花播种机、玉米播种机等。
按照播种方式的不同，则分为真空种子播种机、撒播机、条播机、穴播机四类。
早在两千多年前，我国先民就已经开始使用耧作为播种机具，其方便小巧，可以用牛、马等畜力进行牵引，大大解放了人类的双手，提高了劳动效率，显示了我国先民的智慧，而耧作为一种方便的播种器具至今在我国部分地区尤其是大型机械不易展开的北方山地仍然能够见到。
在世界范围内，播种机的广泛推广和使用则是在十七世纪，这个时期的播种机构造日趋复杂，其播种机构和犁体已经可以依据不同的地形进行调整，已经具有了现代播种机械的雏形。
现代播种机的出现则是在二十世纪以后，牵引式的谷物条播机以及气力排种播种机的出现是现代播种机的标志。
而此后一系列利用先进技术的播种机械如雨后春笋一般出现，悬挂式谷物播种机、通用机架播种机、离心式播种机、气吸式播种机、通用联合播种机、精密播种机等多种机型，适用于不同种子播种的需要，尤其是精密播种机的研制，大大提高了劳动效率，减少了种子的浪费现象。
免耕播种机作业特点与技术优势分析发布时间：2022-03-25T02:44:11.751Z 来源：《新型城镇化》2022年4期作者：黄永彪[导读] 从免耕播种机的概念出发，阐述了免耕播种机的工作特点及其应用的主要技术优势。
农安县合隆镇综合服务中心 130216摘要：农业机械技术的快速发展为农业生产创造了良好的劳动条件，农业生产效率和产量也得到迅速提高。
同时在大规模生产的农业机械中，大量的轮耕机械用于压实土壤和传统耕作，旋耕农田作业方式使土壤质量下降、土壤压实、水土流失、耕作强度问题层出不穷，使农业生产和科研人员实现了机械生产方式不足的现代化。
在此基础上，美国提出的保护性耕作技术在世界上得到了逐步推广，我国的农业生产也加强了保护性耕作技术的应用。
机械化免耕播种作业作为保护性耕作技术的重要组成部分，适合我国农业生产和各种作物的种植，在许多地区良好利用秸秆，保持水分，恢复土壤肥力，并在一定程度上减少农业生产时间和资源，长期应用可显著增加农民的经济收入。
关键词:免耕播种机;特点;技术优势引言：免耕播种机是保护性耕作的重要机械。
可以不翻土直接播种，秸秆覆盖地表，对改善现阶段机械化生产中土壤退化和资源浪费问题有积极作用。
从免耕播种机的概念出发，阐述了免耕播种机的工作特点及其应用的主要技术优势。
1免耕播种机的结构原理免耕播种机的主要利用方式与拖拉机进行安装工作,在拖拉机工作提供了免耕播种机的驱动功率,免耕播种机的排种装置,肥料馈线权力来自地面轮传动,在拖拉机的过程中进步,免耕播种机在牵引力作用下前进，车轮与耕地接触后，在牵引力和表面摩擦力的共同作用下向前滚动。
地轮的滚动带动排种装置和给肥机工作，进行排肥排种工作。
自地面轮的传动比计量装置的种子和肥料给料机是固定的,免耕播种机将种子和肥料的数量变化与拖拉机的变化速度,只要速度合理,种子和肥料的数量将保持合理的范围。
免耕播种机的通过悬挂装置,与拖拉机和后方的力量拖拉机的动力输出轴是免耕播种机转移到通过万向节轴,本实用新型提供了运行力量支持力量灭茬种子计量装置的设备,等等。
简述播种机的一般构造与工作原理
播种机是一种常见的农业机械，它主要用于在田地里进行种子的播撒。
一般来说，播种机的构造分为三个主要部分：种子箱、排种器和行走装置。
种子箱是储存种子的地方，其中的种子可以通过不同的装置被送入排种器中。
排种器则负责将种子均匀地分配到一定的间距上，以便种植出高效的庄稼。
行走装置是播种机的移动部分，它可以由人或机器来驱动，以便在田地里进行播种。
播种机的工作原理是通过种子箱中的种子被送入排种器中，排种器根据设定的间距将种子均匀地分配，然后通过行走装置，将种子放置在适当的位置上。
这个过程可以自动化进行，也可以由人手操作。
播种机的设计和使用可以大大提高种植效率，减少劳动力成本，同时也能够保证庄稼的品质和产量。
- 1 -。
摘要免耕播种机工作部分是由排肥系统、排种系统、镇压传动轮、圆盘开沟器、破茬开沟铲组成。
排肥系统采用振动式排肥器，排种器采用窝眼轮式排种器。
本设计在给定的原始数据和相关参考资料基础上，通过分析和计算完成了免耕播种机工作部分的总体设计。
该机构适应能力强，通用性广，操作灵活，综合利用率高，节能，省工，省种，减少农耗等特点。
是目前中耕作物机械中比较理想的机具之一。
关键字：免耕播种机；排肥系统；排种系统；开沟器；开沟铲；AbstractNo-till seeder working part is made up of distributing system, exhaust system, suppression of driving wheel, disc opener, pieces of trenching shovel. Distributing system adopts vibrating distributing device, metering device adopts the eye socket wheel device. This design in a given on the basis of the original data and related reference materials, through the analysis and calculation done no-till seeder working part of the overall design. The adaptability is strong, wide generality, flexible operation, high comprehensive utilization, energy saving, province, province, reduce farmers' consumption characteristics. Is the row crop one of ideal tools in machinery.目录摘要 (1)前言 ............................................................................................................ 错误！未定义书签。
玉米播种机组成-概述说明以及解释1.引言1.1 概述概述部分的内容：玉米播种机作为现代农业机械的一种重要设备，发挥着关键的作用。
它是一种用于自动化种植玉米的机械装置。
随着科技的不断进步，玉米播种机在农业生产中的应用越来越广泛。
玉米播种机主要由各种部件组成，包括种子仓、播种器、驱动装置等。
这些部件的相互配合，确保了玉米播种的准确性和高效性。
重点介绍玉米播种机的主要组成部分。
首先，种子仓是玉米播种机的核心部位，用于存放并释放种子。
其次，播种器是实现种子精确定植的关键组件。
它通过精密的机械装置，将种子逐个地投放到土壤中。
最后，驱动装置提供了玉米播种机的动力，驱使各个部件协同工作。
玉米播种机的工作原理也是关键的内容。
其基本原理是将种子从种子仓中取出，通过播种器精确地投放到土壤中。
在整个播种过程中，驱动装置不断地为机械装置提供能量，确保各个部件的顺畅运转。
玉米播种机的重要性不言而喻。
它能够节省人力物力，提高播种的效率和质量。
同时，它还能够实现种子的精准定植，有效地提高玉米的产量和品质。
展望未来，随着农业技术的发展，玉米播种机有望进一步提升性能和功能。
例如，可以通过引入人工智能和精准农业技术，实现智能化的播种和管理。
这将极大地提高农业生产的效益，同时也对农田环境产生积极的影响。
综上所述，玉米播种机作为现代农业生产中的重要装备，其组成部分和工作原理对于实现高效种植玉米至关重要。
展望未来，我们有理由相信，玉米播种机将在农业生产中发挥更加重要的作用。
1.2文章结构1.2 文章结构本文将对玉米播种机的组成和工作原理进行详细介绍。
首先，在引言部分，我们将对本文的主题进行概述，阐述玉米播种机的重要性和应用范围。
然后，我们将在正文部分分析玉米播种机的主要组成部分，包括机械传动系统、种子储存和供给系统、种子排出和覆土系统等，对每个组成部分的功能和作用进行解释。
接下来，我们将探讨玉米播种机的工作原理，包括种子的输送和排放过程、种子的定量供给和覆土等关键步骤。
播种机主要部件特点及作业要求播种机是一种用于作物种植的农业机械设备，主要用于将种子播撒在田地里。
它由许多不同的部件组成，每个部件都有特定的功能和特点。
在本文中，我们将详细介绍播种机的主要部件特点及其作业要求。
播种机的主要部件包括：播种箱、播种管、落地器、振动系统、轴系、动力系统和控制系统。
播种箱是播种机的核心部件之一。
它用于储存和分配种子，以确保种子的均匀播撒。
播种箱通常由耐腐蚀的材料制成，具有一定的密封性，以防止种子受潮。
播种管是连接播种箱和落地器的管道。
它的作用是将种子从播种箱输送到落地器，并控制种子的流量。
播种管通常由柔软但耐磨的材料制成，以减少种子受损，并具有一定的弹性，以适应不同的田地形状。
落地器是播种机的另一个重要部件。
它负责将种子从播种管中释放到地面，并确保种子的适当深度和间距。
落地器通常由尖锐的尖端和开口部分组成，以在地面上形成一个小型种子槽。
振动系统是一种用于平整和压实播种后的土壤的装置。
它通常由振动齿轮和振动板组成，通过震动的力量将土壤压实，并提供更好的种子生长环境。
轴系是播种机的传动部件，负责传输动力和控制播种机的运行。
轴系通常由传动轴、链条和带轮等部件组成，它们通过动力系统的驱动，将播种机的各个部件连接起来，以实现协调和同步的运行。
动力系统是播种机的动力来源，可以是人力、畜力或机械动力。
动力系统通常由发动机或电动机组成，具有足够的功率和扭矩来驱动播种机的各个部件。
控制系统是一种用于控制播种机操作的装置。
它可以手动或自动控制播种机的运行，并根据需要调整播种深度、间距和速度等参数。
控制系统通常包括控制面板、传感器和执行器等设备。
播种机的作业要求主要包括以下几个方面：1. 播种深度：播种机必须能够将种子控制在正确的深度下播撒。
播种深度的选择取决于作物的种类和生长阶段，以及土壤的性质和湿度等因素。
4. 播种质量：播种机必须能够保证种子的质量和完整性，以确保良好的发芽和生长。
播种机应具有良好的种子保护装置和分配系统，以防止种子受损和过度分散。
饲用玉米免耕播种机的工作原理及使用技术-种植技术潘东生（黑龙江省哈尔滨市香坊区幸福镇政府农业畜牧综合服务中心，黑龙江哈尔滨150038）玉米是我国主要的粮食作物和饲用作物，在大部分地区都广泛的种植，在我国的农业生产中有重要的地位，为畜牧业生产提供了充足且优质的饲料。
为了达到玉米种植的丰产、高产，加强玉米种植各个环节的工作十分必要。
在玉米播种时，使用玉米播种机可以有效提高工作效率还可以提高出苗率，实现苗壮、苗齐，对后期的管理也起到良好的作用，为真正的实现玉米种植的高产、稳定奠定了基础。
1 结构和工作原理免耕玉米播种机主要由旋耕部分、施肥和播种部分以及镇压部分组成，可以一次性的完成原垄破茬、清垄、施肥、播种、镇压和覆土作业，以实现耕种结合的目的。
旋耕部分可以旋耕土地、切碎秸秆；施肥和播种部分则采取前面施肥，后面播种同时进行的模式，另外，施肥和播种的深度可以进行调整；镇压部分则起到覆土保墒的作用。
免耕播种机有发动机系统、机架系统、底盘系统、播种系统、盖土系统和乘坐系统。
机架系统采用型钢焊接成框架式，用来支撑整个机身和上面的工作部件。
在使用时，免耕播种机与拖拉机悬挂机构相连，在作业时，拖拉机的动力传人免耕播种机的中间变速箱，速动左右刀轴运转，当刀具与地面接触时，旋耕部分将秸秆残茬切开后将覆盖在垄上的秸秆拔下后将秸秆及根茬清理到播种、施肥位置的两侧，形成播种带。
在播种机启动时，机械开始行走，仿形轮开始转动，经链条传动机构带动播种器中的播种轴快速转动，种子通过播种器振动槽导出，经由输种管理进入开沟器，最后落入沟中，排肥机构也同时工作，经由输肥管理进入开沟器后，落入沟中，紧接着盖土器再将土壤覆盖到种子和肥料上，完成镇压工作，以确保种子能够充分与土壤接触，这对种子从土壤中吸收水分十分有利。
2.使用方法安装。
在使用前先用卡丝将左右两侧对称的两组地轮固定，以使其向前倾斜，两端盖轴端朝向机架的两侧，根据实际的垄距，由机架中心向两侧对称利用卡丝进行开沟，施肥、排种、覆土、镇压等部件总成的固定。

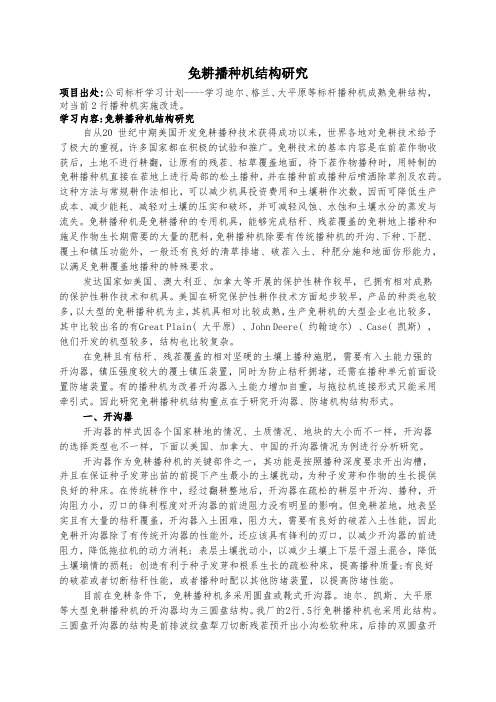

免耕播种机结构研究项目出处:公司标杆学习计划----学习迪尔、格兰、大平原等标杆播种机成熟免耕结构，对当前2行播种机实施改进。
学习内容:免耕播种机结构研究自从20 世纪中期美国开发免耕播种技术获得成功以来，世界各地对免耕技术给予了极大的重视，许多国家都在积极的试验和推广。
免耕技术的基本内容是在前茬作物收获后，土地不进行耕翻，让原有的残茬、枯草覆盖地面，待下茬作物播种时，用特制的免耕播种机直接在茬地上进行局部的松土播种，并在播种前或播种后喷洒除草剂及农药。
这种方法与常规耕作法相比，可以减少机具投资费用和土壤耕作次数，因而可降低生产成本、减少能耗、减轻对土壤的压实和破坏，并可减轻风蚀、水蚀和土壤水分的蒸发与流失。
免耕播种机是免耕播种的专用机具，能够完成秸秆、残茬覆盖的免耕地上播种和施足作物生长期需要的大量的肥料，免耕播种机除要有传统播种机的开沟、下种、下肥、覆土和镇压功能外，一般还有良好的清草排堵、破茬入土、种肥分施和地面仿形能力，以满足免耕覆盖地播种的特殊要求。
发达国家如美国、澳大利亚、加拿大等开展的保护性耕作较早，已拥有相对成熟的保护性耕作技术和机具。
美国在研究保护性耕作技术方面起步较早，产品的种类也较多，以大型的免耕播种机为主，其机具相对比较成熟，生产免耕机的大型企业也比较多，其中比较出名的有Great Plain( 大平原) 、John Deere( 约翰迪尔) 、Case( 凯斯) ，他们开发的机型较多，结构也比较复杂。
在免耕且有秸秆、残茬覆盖的相对坚硬的土壤上播种施肥，需要有入土能力强的开沟器，镇压强度较大的覆土镇压装置，同时为防止秸秆拥堵，还需在播种单元前面设置防堵装置。
有的播种机为改善开沟器入土能力增加自重，与拖拉机连接形式只能采用牵引式。
因此研究免耕播种机结构重点在于研究开沟器、防堵机构结构形式。
一、开沟器开沟器的样式因各个国家耕地的情况、土质情况、地块的大小而不一样，开沟器的选择类型也不一样，下面以美国、加拿大、中国的开沟器情况为例进行分析研究。
开沟器作为免耕播种机的关键部件之一，其功能是按照播种深度要求开出沟槽，并且在保证种子发芽出苗的前提下产生最小的土壤扰动，为种子发芽和作物的生长提供良好的种床。
在传统耕作中，经过翻耕整地后，开沟器在疏松的耕层中开沟、播种，开沟阻力小，刃口的锋利程度对开沟器的前进阻力没有明显的影响。
但免耕茬地，地表坚实且有大量的秸秆覆盖，开沟器入土困难，阻力大，需要有良好的破茬入土性能，因此免耕开沟器除了有传统开沟器的性能外，还应该具有锋利的刃口，以减少开沟器的前进阻力，降低拖拉机的动力消耗; 表层土壤扰动小，以减少土壤上下层干湿土混合，降低土壤墒情的损耗; 创造有利于种子发芽和根系生长的疏松种床，提高播种质量;有良好的破茬或者切断秸秆性能，或者播种时配以其他防堵装置，以提高防堵性能。
目前在免耕条件下，免耕播种机多采用圆盘或靴式开沟器。
迪尔、凯斯、大平原等大型免耕播种机的开沟器均为三圆盘结构。
我厂的2行、5行免耕播种机也采用此结构。
三圆盘开沟器的结构是前排波纹盘犁刀切断残茬预开出小沟松软种床，后排的双圆盘开沟器开出播种的沟槽，同时输种管将种子置于沟槽内，前边破茬圆盘入土比后边双圆盘深，双圆盘开沟器走在破茬圆盘开出的窄沟上，将土壤挤成V 形槽，同时播入种子和肥料; 后面的镇压轮再将土层进行适当的镇压，保证种子与土壤结合紧密，及时吸收土壤养分。
三圆盘开沟器的通过性良好，土壤扰动性小，种沟深度变异系数小，但在有秸秆覆盖的免耕地中，圆盘开沟器容易把秸秆挤压到种沟中，影响播种质量; 另一方面圆盘开沟器需要一垂直压力来切断秸秆，产生沟槽，采用圆盘开沟器的免耕播种机需要较大的结构质量。
1、波纹盘三圆盘开沟器结构中，一般波纹圆盘破茬、开沟，双圆盘二次开沟播种、施肥。
这种开沟器直接由上而下对土壤进行切割开沟，波纹盘凹槽扰动土壤形成松土带，双圆盘再挤出一个浅沟，种子、肥料混合播到土壤中，然后覆土镇压。
波纹圆盘开沟器圆盘受到4 个力的作用，即整机质量( 包括开沟器自身质量) 通过压缩弹簧均摊到开沟器上的作用力; 拖拉机对播种机的牵引力; 圆盘两侧土壤的侧向挤压力; 土壤对圆盘的接触摩擦力。
波纹圆盘的侧向应力图如图1 所示。
由于波纹圆盘与播种机的前进方向夹角为0，所以圆盘的侧向挤压力均匀对称。
如果忽略土壤松紧不均的影响，则可忽略开沟器轴承座的侧向力作用。
波纹圆盘对土壤的扰动作用以及对土壤竖直面的作用，使得圆盘的波纹凹槽部分和边缘部位磨损加剧。
目前，国际上开沟圆盘的类型主要有波纹型圆盘、涡轮型圆盘。
图1 波纹圆盘的侧向应力图1.1 波纹圆盘的类型不同波纹数的波纹盘如图2 所示。
波纹盘开沟器波纹数有8 波纹、13 波纹、25 波纹的3 种类别，由于所配备的免耕机不同、播种的地势不同，波纹盘的开沟宽度、直径、波纹盘的厚度也不一样。
国外的波纹盘的开沟宽度有0. 75、1、2英寸等各种不同的开沟宽度，圆盘的直径大小也不一样，直径的规格有15、16、17、18、20、22 英寸，波纹盘犁刀的厚度也不一样，厚度0.177，0. 236英寸等。
由于开沟时圆盘的直径越大刚度越小，容易受到压力的作用下发生形变，为了防止犁刀盘的形变，犁刀盘的厚度必须越厚，才能保证犁刀盘的强度，犁刀盘的价格根据盘的直径大小、盘的厚度制作工艺难度不同，其价格从30 ～ 60 美元不等。
图2 不同波纹数的波纹盘1.2 涡轮型开沟器涡轮型开沟器在美国大平原生产的免耕播种机上得到了广泛的应用，在全世界也处于领先的地位。
涡轮式圆盘开沟器也有两种形式: 一种是Turbo Coulter这种形式的犁刀凹槽的边线是一条直线无曲率，如图3 左侧圆盘所示。
这种新型的犁刀盘能够锋利的切开残茬，开出均匀的小沟。
这种犁刀盘直径有16、17、20英寸3种形式，波纹盘犁刀的厚度5mm，圆盘的价格从40 ～ 70 美元; 另一种犁刀盘vortex Coulter 为漩涡式犁刀盘，其形状如图3 右侧所示。
这种形式的犁刀的凹槽的边线是轻微的弧形，有一定的曲率，在切割和开槽方面更优越，切槽也更均匀，能力更好。
这种类型的开沟犁刀外径有16、17、18、20、22英寸，开沟的宽度3.175mm，犁刀盘的厚度是6.33mm，所用的材料为硼钢，生产厂商是Osmundson Manufacturing。
图3 涡轮性圆盘开沟器1． 3 波纹盘安装波纹盘开沟器根据机型不同安装方式也不一样，一种是直接将波纹圆盘开沟器联接在免耕机的机架的横梁上的分体式免耕播种机，如图4 上图所示; 另一种方式是将单圆盘开沟器和双圆盘开沟器同时固定在刀梁上，再将刀梁连接到架体上的整体式免耕播种机，如图4 下图所示。
图4 犁刀盘安装方式这两种不同结构的安装圆盘在国外的免耕播种机上应用的较广泛，当圆盘开沟器受到障碍物的压力，可以按铰接点处旋转，所以犁刀盘在遇到障碍物时压力弹簧可以起到一个减压的作用。
由于免耕机的型号不同，生产的厂家比较多，圆盘开沟器的安装方式也不一样，所以开沟器的安装方式也在不停地改进、设计。
2 双圆盘开沟器的结构双圆盘开沟器示意图如图5 所示。
双圆盘开沟器的工作部件是两个平面圆盘，相互倾斜并相交于一点。
工作时在土壤反力作用下，圆盘及圆盘毂在内外锥体所形成的V 形槽内转动。
双圆盘开沟器靠机器质量和弹簧压力入土，改变施加弹簧压力可调整开沟深度。
开沟器用两个旋转的平面圆盘切开土壤，并将土壤向两侧推挤而形成种沟。
输种管将种子导入种沟，然后靠沟壁塌下的土壤覆土，开沟时不搅乱土层，且能用下层湿土覆盖种子。
由于圆盘周边有刃口，滚动时可切断根茎和残茬。
因此，在整地条件较差和土壤湿度较大时，也能正常工作，且性能稳定，能适用于较高速作业。
开沟时圆盘旋转，能切断植物根茎，防止挂草壅土，还可以用刮土板刮去粘附在圆盘上的泥土，所以双圆盘开沟器的适应性比较好，工作可靠，在整地不很细、有作物根茬和杂草以及土壤比较潮湿时均能使用。
圆盘式开沟器按结构不同有两种型式: 普通双圆盘开沟器，其特点是两圆盘夹角为14°，两圆盘开出一个种沟，播种一行; 另外一个为窄行双圆盘开沟器，两圆盘夹角较大，通常为23°。
工作时，两圆盘接触点位置高，因此每个圆盘能单独开出一个沟，可同时形成两个种沟，由输种管落下的种子经分种管落入两个种沟内，播成两个窄行，种子流，分别落在两个小沟内，形成两条种行。
因此，这种开沟器同时可播两行种子。
交错型双圆盘开沟器是两圆盘在前下方处相互前后错开( 两圆盘中心错开26mm) 。
双圆盘式开沟器工作适应性强，能在整地条件较差、土壤湿度较大、残茬较多的情况下作业，工作稳定、可靠，能适于较高速度作业; 但其结构较复杂，人土性能差，在高速下需较大的压力作用才能人土，对种子分布有干扰，所开沟底不平，不适于浅播作物，多用于谷物条播机，也可用于中耕作物播种机。
平面圆盘，这种类型圆盘开沟器是三圆盘结构中播种盘，两个圆盘安装在一起共同起作用进行工作，这种圆盘的开沟主要是为了播种和施肥的作用，圆盘的直径为16，18，20，22，24 inch 等，圆盘的厚度4mm 和5mm。
图5 双圆盘开沟器3 靴式开沟器在加拿大和澳大利亚的免耕播种机上用的比较多就是靴式开沟器，特别是气动条播机上用的最为普遍。
靴式开沟器结构简单、质量小、入土能力强，可同时完成破茬和开沟; 但工作时容易挂草，工作速度高时播深不稳定，土壤扰动过多使开的沟太宽。
靴式开沟器在加拿大的FLEXI － COIL 机具用的较多，靴尖和前脊有将部分土坡升起的作用，使底层土壤上抬到表层，靴两侧对土坡有挤压作用，开沟后形成土丘和沟痕。
但部分下层较湿的土壤被翻到上层，并使干湿土相混，容易跑墒，不宜于干早地区使用。
靴式开沟器具有结构简单、轻便、易制造的优点，多用于低速谷物条播机。
图6 靴式开沟器靴式开沟器可能是最常用的播种、施肥工具，这种类型的开沟器工作时土壤的反力的分力垂直向下，因而工作阻力增大时向下扎，开沟能力强，易入土，无需要很大的配重。
但是这一类型的开沟器因工作时将深层土壤向上翻并向两侧推倒，往往使干湿土混合，引起土壤墒情损失，且不利于种子发芽。
通过比较，可以看出圆盘式开沟器的开沟的宽度要比锄式开沟器要窄，非常利于保墒。
二、防堵机构秸秆还田是保护性耕作体系中的核心技术之一。
它将前茬作物秸秆(含根茬)粉碎均匀地铺撒在地表上，防止地表裸露，提高土壤抗水蚀和风蚀的能力；减少土壤水分蒸发，提高农田蓄水保墒能力；提高土壤的有机质含量，培肥地力¨。
但是秸秆覆盖对土壤提温有所影响，可能会延缓农作物的出苗和生长发育；播种机在秸秆覆盖的土壤工作时容易堵塞，影响播种质量；播种时种子可能落在残茬上，不能与土壤良好的接触，影响种子发芽；秸秆与土壤的混杂减弱镇压作用效果。
