绝缘杆,接地杆的耐压试验
所需仪器:
交流试验变压器,标准分压器,调压器,稳压器,万用表,锡纸,细铁丝,导线,接地线,秒表,绝缘支架,水阻。
试验方法:
按其电压等级测量绝缘杆要做耐压的长度(各电压等级的绝缘杆试验长度和电压标准见图表),测量时要从绝缘杆端头开始,在标准长度处用锡纸包一圈,再用铁丝邦住,接上地线。
绝缘杆的端头接到绝缘支架上,水阻一端固定在绝缘支架上另一端和标准分压器一起接到试验变压器的高压引出头,我们调节稳压器和调压器,给试验变压器缓慢升压,达到额定电压时开始记时,耐压时间为一分钟,一分钟后降压,试验结束。
无明显发热,未击穿的绝缘杆为合格。
接线方法如图所示:
等情况须马上降压,试验结束后须放电才能拆线。
110kV绝缘杆的耐压试验技术方案一、背景在电力输配电领域,绝缘杆是一种非常重要的设备。
绝缘杆负责将输电线路悬挂在远离地面的高空中,并对输电线路和附近环境进行隔离。
为了确保绝缘杆的质量和安全性能,需要通过耐压试验来检测其耐压能力是否符合设计要求。
本文将介绍一种针对110kV绝缘杆的耐压试验技术方案。
二、试验标准本次试验采用国家标准《架空输电线路金具第2部分:绝缘子及其支架》GB/T 22517.2-2013 作为试验标准。
三、试验环境•试验场地:室内试验场;•温度条件:采用常温试验,试验时室内温度应在5~40℃之间;•大气压力:试验场大气压力必须符合标准大气压,并在试验前进行检测。
四、试验设备•检测系统:使用二次仪表等电气设备进行耐压试验,包括高压发生器、高压绝缘子、高压绝缘电缆、试验变压器、焦耳热计等设备;•安全设备:绝缘杆通过钢丝绳吊挂,吊装时必须保证其处于牢固状态,并能够承受试验时所产生的力量。
五、试验步骤1.绝缘杆应按照设计要求组装完成,并依据设计要求连接对应的金具及电缆。
2.试验前,应对绝缘杆表面进行超声波检测,确保其表面无裂缝及其他损伤。
3.试验开始前,应对试验场地进行充分清理,并保证试验设备无异常情况。
4.将绝缘杆通过钢丝绳吊挂,并将高压绝缘电缆连接到绝缘杆上。
5.开始试验,启动高压发生器,逐步提高电压,直到电压达到预定值,保持1分钟。
6.试验过程中,应对绝缘杆表面进行检查,确保其表面无放电现象并无异常情况。
7.停止试验,逐步降低电压至0。
8.拆除试验设备,并对试验场地进行清理。
六、试验数据处理及判定标准1.每个绝缘杆的试验数据均应记录并保存。
2.绝缘杆通过此项试验需满足以下标准:•试验前、后绝缘杆外表面清洁,无油污、灰尘等不良情况;•电压按设计规定逐级升降,试验达到规定持续时间后,无电气击穿和放电现象;•绝缘杆表面无明显损伤和裂纹。
七、结论通过以上试验,可对110kV绝缘杆的耐压试验进行判定,确保其耐压能力符合设计要求并能够安全运行。
绝缘杆耐压试验标准绝缘杆是电力线路中重要的组成部分,其质量的好坏直接关系到电力线路的安全运行。
为了确保绝缘杆的质量,需要进行耐压试验,以验证其耐受外部压力的能力。
本文将介绍绝缘杆耐压试验的标准和要求。
首先,绝缘杆耐压试验应按照国家标准进行,一般来说,耐压试验应符合GB/T 16927.1-2014《高压输电线路金具第1部分,绝缘子串、绝缘子串金具和绝缘子串挂具的要求》的相关规定。
在进行耐压试验之前,应对绝缘杆进行外观检查,确保其表面无明显缺陷和损伤,以保证测试结果的准确性。
其次,绝缘杆耐压试验应在专业的实验室或者具备相应条件的场地进行。
测试过程中,应严格按照标准要求进行操作,确保测试结果的可靠性。
在进行耐压试验时,应根据绝缘杆的材质和规格确定测试的压力值和持续时间,以保证测试的科学性和有效性。
绝缘杆耐压试验的标准要求包括,在规定的压力值下,绝缘杆应保持稳定,不得发生破裂、变形或者其他损坏现象;在规定的持续时间内,绝缘杆应能够承受压力而不影响其正常使用功能。
同时,测试过程中还应对绝缘杆进行外观检查,确认其表面无裂纹、气泡等缺陷,以保证其质量符合要求。
绝缘杆耐压试验的结果应记录在册,并及时进行评定。
测试报告应包括绝缘杆的型号、规格、材质、测试压力值、持续时间、测试环境等详细信息,以及测试结果和评定结论。
在测试合格后,应及时对绝缘杆进行标识,以便后续的使用和管理。
总之,绝缘杆耐压试验是保证绝缘杆质量的重要手段,其标准和要求对于保障电力线路的安全运行具有重要意义。
只有严格按照标准要求进行测试,才能确保绝缘杆的质量达到国家规定的标准,从而保障电力线路的安全稳定运行。
绝缘杆的试验标准(1)绝缘杆的耐压试验标准目前我国制订的绝缘杆耐压试验标准是根据使用电压等级的不同而分为两类,一类适用于10~220kV,另一类适用于330~500kV。
部颁《电业安全工作规程》规定:对用于10~220kV的绝缘杆,只进行1分钟工频耐压试验;对用于330~500kV的绝缘杆,则需要进行5分钟工频耐压试验和15次操作冲击耐压试验。
这是由于它们电压等级高、绝缘杆的长度长,在长间隙下的操作冲击放电特性与工频放电特性之间存在着十分明显的差异,因此,工频耐压试验已不能替代操作冲击耐压试验。
部颁《电业安全工作规程》对绝缘杆耐压试验的规定,如表2-26所示。
表2-26 绝缘杆耐压试验标准电压等级Un(kV)1035110220330500试验长度L(m)0.40.61.01.82.83.71分钟工频耐压U1(kV)型式、出厂试验100150250450//预防性试验95220440//电压等级Un(kV)1035110220330500试验长度L(m)0.40.61.01.82.83.75分钟工频耐压U1(kV)型式、出厂试验////420640预防性试验////38058015次操作冲击耐压U15(kV)型式、出厂试验///9001175预防性试验////8001050检查性试验每30cm,工频耐压75kV,1min(2)材质的泄漏电流标准对于300mm长的材质试品,在100kV工频电压下,其泄漏电流值应符合GB13398—92《带电作业绝缘杆通用技术条件》的规定,见表2-27。
表2-27 泄漏电流值的规定试品规格泄漏电流干试验I1受潮后试验I2不大于(μA)空心管标称外径(mm)30及以下1030大于301535填充管20~602040绝缘板标称截面(mm2)600及以下20408、绝缘杆的机械试验标准GB13398—92对绝缘杆的机械试验规定,见表2-28。
表2-28 绝缘杆的机械试验规定试品拉伸试验荷载(kN)压缩试验荷载(kN)弯曲试验荷载(N·m)扭曲试验荷载(N·m)操作杆标称外径(mm)28及以下1.50/225751.50/27575支杆、拉(吊)杆1 kN级//2.50//3 kN级//7.50//5 kN级//12.50//10 kN级/25.0///30 kN级/75.0///50 kN级// / /。
绝缘杆或棒试验方法及要求绝缘杆是基本绝缘安全用具,它可使用于直接操作高压隔离开关和跌落式熔断器,敷设或拆除临时接地线,以及进行测量或试验等项工作。
绝缘杆由3部分组成:工作部分,绝缘部分和握手部分。
工作部分由金属制成,它依据不同工作的需要,做成各种不同的式样,装在绝缘部分的顶部:工作部分的下部边缘至握手部分的上部边缘作为绝缘部分;握手部分与绝缘部分之间有护环,护环的直径较握手部分大20~30mm。
一、绝缘杆(或棒)的外观检查对绝缘杆的检查,主要是外观检查,检查的重点是它的绝缘部分。
绝缘杆一般用电木,胶木或其他硬质材料经过处理而制成。
它的表面应光滑,无裂缝和无深的划痕或硬伤。
用木质材料制成的绝缘杆,其表面涂刷的绝缘漆应完好。
二、绝缘杆(或棒)的沟通耐压试验按要求定期对绝缘杆进行沟通耐压试验,可以确定绝缘杆的绝缘状况是否良好,是否能作为基本绝缘安全用具使用。
试验接线如图所示。
试验时,在工作部分与握手部分之间施加试验电压,将握手部分包以铝箔,然后串接沟通毫安表和短路刀闸接地。
其试验操作步骤参考沟通耐压试验技术方法相关内容。
三、留意事项(1)对多根绝缘杆进行耐压试验。
在同时对多根绝缘杆进行耐压试验时,若其中有一根发生闪络或放电现象时,应马上停止试验,剔除特别的绝缘杆,对其余的绝缘杆连续试验,但耐压需重新计时。
(2)对绝缘杆进行分段试验。
若试验设备电压不够时,可对绝缘杆进行分段试验,试验时用软裸导线或铝箔按尺寸比例将绝缘杆的绝缘部分分为2~4段(最多不易超过4段),每段所加电压,可按长度成比例计算,但计算得的数值应另加20%。
例如,绝缘杆长1m,应加的试验电压44kV,若分成4段,则实际每段应加的试验电压为11×(1+20%)=13.2kV。
(3)对绝缘杆进行雨中沟通耐压试验。
对户外雨天使用的绝缘杆,需在人造雨中进行沟通耐压试验。
人工雨用水的电阻率为12000Ω/cm,试验时,人工雨量要保持不变。

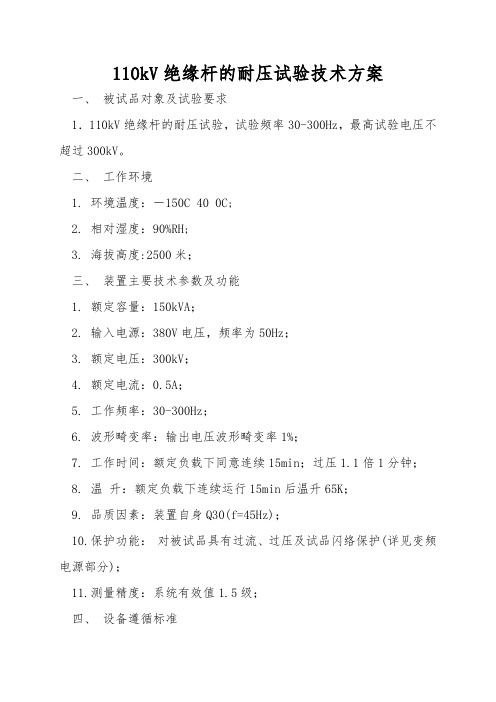

110kV绝缘杆的耐压试验技术方案一、被试品对象及试验要求1.110kV绝缘杆的耐压试验,试验频率30-300Hz,最高试验电压不超过300kV。
二、工作环境1. 环境温度:-150C 40 0C;2. 相对湿度:90%RH;3. 海拔高度:2500米;三、装置主要技术参数及功能1. 额定容量:150kVA;2. 输入电源:380V电压,频率为50Hz;3. 额定电压:300kV;4. 额定电流:0.5A;5. 工作频率:30-300Hz;6. 波形畸变率:输出电压波形畸变率1%;7. 工作时间:额定负载下同意连续15min;过压1.1倍1分钟;8. 温升:额定负载下连续运行15min后温升65K;9. 品质因素:装置自身Q30(f=45Hz);10.保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分);11.测量精度:系统有效值1.5级;四、设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-2021 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》五、装置容量确实定装置容量定为150kVA/300KV,分6节电抗器,电抗器单节为25kVA/50kV/0.5A通过组合使用能满足上述被试品的试验要求。
试验时使用关系列表设备组合被试品对象电抗器25kVA/50kV 六节激励变压器输出端选择110kV绝缘杆使用电抗器6节串联20kV六、系统配置及其参数1. 激励变压器JLB-10kVA/20kV/0.4kV 1台a) 额定容量:10kVA;b) 输入电压:380V,单相;c) 输出电压:20kV;d) 输出电流:0.5A;e) 结构:油浸式;f) 重量:约60kg;2. 变频电源BP-10kW/380V 1台a) 额定输出容量:10kWb) 工作电源:380V,工频c) 输出电压:0 400V,单相f) 输出波形:正弦波h) 电压测量精度:0.5%i) 频率调节范围:30 300Hzk) 频率稳定度: 0.1%l) 运行时间:额定容量下连续15minm) 额定容量下连续运行15min元器件最高温度65K;n) 噪声水平:50dB1) 自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态,调频时绘制频率电压曲线。
绝缘夹钳的试验周期绝缘杆与绝缘夹钳的试验周期一般为多久1, 绝缘杆与绝缘夹钳的试验周期一般为多久地面变电所所用的绝缘用具是一年进行一次耐压试验;实验电工手册有规定1.绝缘靴、绝缘鞋6个月耐压试验检查一次,绝缘杆一年检查一次。
2.绝缘鞋和绝缘靴半年一次,绝缘杆一年一。
电气安全管理规定3.绝缘鞋和绝缘靴工频耐压试验半年一次,绝缘杆工频耐压试验一年一次。
国家电网公司电力安全工作规程规定.缘工器具试验机是按照国家电力公司关于颁发《电力安全工器具预防性试验规程》2, 安全用具的试验周期是多少?不同的安全用具的试验周期不同变电站(所)使用的安全用具主要有:验电器、携带型短路接地线、绝缘杆、绝缘罩、绝缘隔板、绝缘脚垫、绝缘靴、绝缘手套、绝缘夹钳、绝缘绳根据《安规》附录J要求:绝缘靴、绝缘手套、绝缘绳试验周期为半年,验电器、绝缘夹钳、绝缘脚垫、绝缘隔板、绝缘罩、绝缘杆为1年,携带型短路接地线为5年。
绝缘棒(高、低压接地棒):电压等级6-10kV,试验周期是每4年1次,标准是交流耐压44kV,时间5min,电压等级35-154kV,试验周期是每年1次,标准是交流耐压4倍相电压,时间5min;电压等级220kV,试验周期是每4年1次,标准是交流耐压2倍相电压,时间5min。
令克棒为每1年1次绝缘挡板:电压等级6-10kV,试验周期是每年1次,标准是交流耐压30kV,时间5min;电压等级35(20-44)kV,试验周期是每年1次,交流耐压80kV,时间5min相关概念绝缘绝缘,物理学名词,指使用不导电的物质将带电体隔离或包裹起来,以对触电起保护作用的一种安全措施。
良好的绝缘对于保证电气设备与线路的安全运行,防止人身触电事故的发生是最基本的和最可靠的手段。
绝缘通常可分为气体绝缘、液体绝缘和固体绝缘三类。
在实际应用中,固体绝缘仍是最为广泛使用,且最为可靠的一种绝缘物质。
第1篇一、实验目的1. 了解电力工器具的基本结构和性能;2. 掌握电力工器具的实验方法;3. 熟悉电力工器具的维护保养;4. 提高安全意识,确保电力工作安全。
二、实验原理电力工器具是电力系统中不可或缺的设备,其主要作用是保障电力系统的安全、稳定运行。
本实验通过测试电力工器具的性能参数,验证其是否满足国家标准,以确保电力工作安全。
三、实验仪器与设备1. 电力工器具:包括绝缘手套、绝缘靴、绝缘棒、绝缘绳、绝缘夹具等;2. 测试仪器:绝缘电阻测试仪、耐压测试仪、接地电阻测试仪、冲击吸收性能测试仪等;3. 其他设备:钢锥、安全帽、头模、力传感器等。
四、实验内容1. 绝缘手套实验(1)测试绝缘手套的绝缘电阻,确保绝缘性能符合国家标准;(2)测试绝缘手套的耐压性能,确保在高压环境下安全使用;(3)观察绝缘手套的外观,检查是否存在裂纹、磨损等缺陷。
2. 绝缘靴实验(1)测试绝缘靴的绝缘电阻,确保绝缘性能符合国家标准;(2)测试绝缘靴的耐压性能,确保在高压环境下安全使用;(3)观察绝缘靴的外观,检查是否存在裂纹、磨损等缺陷。
3. 绝缘棒实验(1)测试绝缘棒的绝缘电阻,确保绝缘性能符合国家标准;(2)测试绝缘棒的耐压性能,确保在高压环境下安全使用;(3)观察绝缘棒的外观,检查是否存在裂纹、磨损等缺陷。
4. 绝缘绳实验(1)测试绝缘绳的绝缘电阻,确保绝缘性能符合国家标准;(2)测试绝缘绳的耐压性能,确保在高压环境下安全使用;(3)观察绝缘绳的外观,检查是否存在裂纹、磨损等缺陷。
5. 绝缘夹具实验(1)测试绝缘夹具的绝缘电阻,确保绝缘性能符合国家标准;(2)测试绝缘夹具的耐压性能,确保在高压环境下安全使用;(3)观察绝缘夹具的外观,检查是否存在裂纹、磨损等缺陷。
6. 冲击吸收性能实验(1)测试安全帽的冲击吸收性能,确保在受到冲击时能起到保护作用;(2)测试脚扣的耐穿刺性能,确保在高压环境下安全使用。
五、实验结果与分析1. 绝缘手套、绝缘靴、绝缘棒、绝缘绳、绝缘夹具的绝缘电阻、耐压性能均符合国家标准;2. 安全帽的冲击吸收性能良好,脚扣的耐穿刺性能符合国家标准。
文档编号SX-JY-211222001NYZ-A绝缘靴(手套)耐压测试仪使用维护说明书武汉三新电力设备制造有限公司版权专有违者必究目录NYZ-A绝缘靴(手套)耐压测试仪 (8)一、概述 (8)二、工作原理 (8)三、结构设计 (8)四、主要技术参数 (9)五、配套使用方法 (9)六、安全说明 (11)6.1试验场所选择 (11)6.2操作人员规定 (11)七、操作规则 (12)7.1禁止重复开关机 (12)7.2试验过程中,禁止打开30K V绝缘靴(手套)耐压测试仪门板操作 (12)7.3测试中注意事项 (12)八、注意事项及维护 (12)8.1注意事项 (12)8.2定期维护 (13)九、维修及保养 (13)9.1零部件维护周期 (13)十、服务承诺 (13)附录一绝缘靴手套耐压试验接线示意图 (15)附录二绝缘杆双段耐压试验接线示意图(选配) (15)附录三绝缘杆单段耐压试验接线示意图(选配) (15)附录四验电器耐压试验接线示意图(选配) (16)附录五绝缘靴电性能国标要求 (17)附录六绝缘手套电气绝缘性能要求 (17)附录七绝缘杆试验项目、周期和要求 (17)附录八验电器试验项目要求 (18)附图1带接触电极延长段的验电器试验要求 (18)附图2不带接触电极延长段的验电器试验要求 (18)附录九安全操作规程 (19)1范围 (19)2规范性引用文件 (19)3作业内容和方法 (19)4附录说明 (19)附录十维修保养规程 (21)1范围 (21)2规范性引用文件 (21)3术语和定义 (21)4作业内容和方法 (21)5附录说明 (22)尊敬的顾客感谢您购买本公司NYZ-A绝缘靴(手套)耐压测试仪。
在您初次使用该仪器前,请您详细地阅读本使用说明书,将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品,因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话,我们会用附页方式告知,敬请谅解!您有不清楚之处,请与公司售后服务部联络,我们定会满足您的要求。
绝缘靴(手套)耐压试验装置为低压工作电压220V/50Hz的工频电源,根据电磁感应原理,改变输入电压达到试验所需要的最高电压。
绝缘靴(手套)耐压试验装置分为两部件,一部件为水槽、二部件为控制台。
水槽分上下区,上区为6只小水槽,下区为试验变压器,可一次做6只绝缘靴或6只绝缘手套耐压试验。
同时显示绝缘靴或绝缘手套的泄漏电流。
控制台设有过流保护、零位保护、时间保护及报警等功能该试验装置是绝缘靴(手套)批量试验的专用设备。
也可以对安全工器具进行测试,例如绝缘杆、绝缘螺丝刀、绝缘垫等。
是合众电气根据绝缘靴(手套)的试验要求,并遵从广大用户意见而设计生产的。
该产品有效的解决了过去不规范试验,提高了工作效率、保障了工作安全,是理想的绝缘靴(手套)专用设备。
该产品采用最新电子快速保护装置,全部使用过程可提前进行设置,全中文界面,操作简单明了。
全部测试项目设定后自动进行测试,无须人工干预。
试验步骤1、将水槽内加入三分之二的水,并固定在绝缘台面上。
2、将加入水的绝缘靴及绝缘手套放入水槽内,绝缘手套用探棒上的绝缘夹夹住,绝缘靴及绝缘手套上口不能弄湿,保持绝缘靴及绝缘手套上口干燥。
3、调节高压管上的松紧罗丝,将探棒深入绝缘靴及绝缘手套内的水中并拧紧松紧罗丝以固定探棒。
4、将水槽箱接桩接地,水槽箱插座接入控制箱输出插座,并将水槽箱上的每只毫安表开关拧到“断”位置上。
5、将控制箱电源插座接入220V电源,并将接地端接地。
6、设置好试验时间及过流保护值。
7、接通电源前,将调压器回到零位,合上闸刀,断开按钮灯亮,如需报警按下报警开关,报警器发出声光报警。
按下启动按钮,启动按钮灯亮,同时报警器停止报警表示已通电等待升压。
8、顺时针匀速旋转调压器手柄升压,并密切注意控制箱仪表及水槽箱毫安表的情况。
9、如果水槽箱的毫安表有异常,将有异常的毫安表对应的毫安表开关拧到“通”位置上,以保护毫安表遭过电流损坏。
10、当到达所需电压时,打开时间继电器开关,时间继电器计时。
J系列
绝缘杆耐压试验电极装置
产品操作手册
尊敬的用户:
感谢您购买本公司J系列绝缘杆耐压试验电极装置。
在您初次使用该产品前,请您详细地阅读本使用说明书,将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品,如果您有不清楚之处,请与公司售后服务部联络,我们会尽快给您答复。
注意事项
●使用产品时,请按说明书规范操作
●未经允许,请勿开启仪器,这会影响产品的保修。
自行拆卸厂方概不负责。
●存放保管本仪器时,应注意环境温度和湿度,放在干燥通风的地方为宜,
要防尘、防潮、防震、防酸碱及腐蚀气体。
●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
本手册内容如有更改,恕不通告。
没有武汉国电西高电气有限公司的书面
许可,本手册任何部分都不许以任何(电子的或机械的)形式、方法或以任何
目的而进行传播。
目录
一、主要技术指标 (4)
二、使用说明 (5)
三、主要事项 (6)
J系列绝缘杆耐压试验电极装置
本公司生产绝缘梯电极装置是依据中华人民共和国国家发展改革委员会发布的中华人民共和国电力行业标准DL/T976-2005《带电作业工具、装置和设备预防性试验规程》的要求基础上研制而成,产品各项指标均符合国标要求。
试验装置采用铝合金型材作为支撑底座,具有重量轻、强度高的特点;试验电极采用304不锈钢管,具有抗氧化、耐磨、导电率高等特性,内嵌导电泡棉,能使被试品与电极紧密贴合,还能有效地保护被试品表面不受损伤。
一、主要技术指标
二、使用说明
本装置根据DL/T976-2005《带电作业工具、装置和设备预防性试验规程》研制。
绝缘杆电气性能
在进行绝缘杆耐压试验时,需配合升压装置方可进行。
试验时按照上表规定的要求选择相应的电极距离和试验电压。
操作方法:
1、将被试绝缘杆平铺在U型卡槽内,电极距离按上表的规定选择。
2、按要求将高压线和地线接到指定的接线端上,确认无误后方可进行升压。
3、根据绝缘梯的电压等级升到上表规定的试验电压值,在规定的时间内试品没有出现击穿、闪络现象,可以判断试品合格。
4、如试品电压等级较高时(超过330KV),需要将电极支架升高,两人同时将两边的支柱升到最高位置,然后逆时针转动下面的绝缘杆即可锁紧。
三、主要事项
1、装置使用必须可靠接地。
2、接线时请将高压线与地之间保持一定距离
3、本装置大部份材料由绝缘材料制成,请注意平时放置场所环境。
保证装置干燥。
若有受潮,请晾干后再进行试验。
4、若长时间未使用,重新启用时,请对装置进行清洁,同时保证装置未被受潮,方可投入使用。
