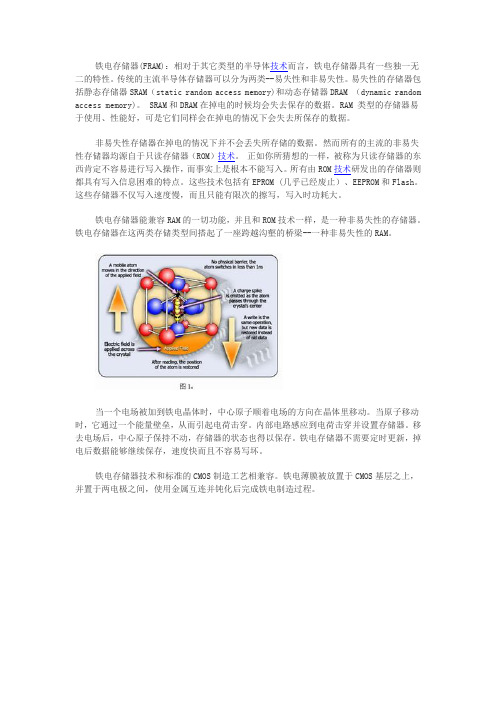

铁电存储器(FRAM):相对于其它类型的半导体技术而言,铁电存储器具有一些独一无二的特性。
传统的主流半导体存储器可以分为两类--易失性和非易失性。
易失性的存储器包括静态存储器SRAM(static random access memory)和动态存储器DRAM (dynamic random access memory)。
SRAM和DRAM在掉电的时候均会失去保存的数据。
RAM 类型的存储器易于使用、性能好,可是它们同样会在掉电的情况下会失去所保存的数据。
非易失性存储器在掉电的情况下并不会丢失所存储的数据。
然而所有的主流的非易失性存储器均源自于只读存储器(ROM)技术。
正如你所猜想的一样,被称为只读存储器的东西肯定不容易进行写入操作,而事实上是根本不能写入。
所有由ROM技术研发出的存储器则都具有写入信息困难的特点。
这些技术包括有EPROM (几乎已经废止)、EEPROM和Flash。
这些存储器不仅写入速度慢,而且只能有限次的擦写,写入时功耗大。
铁电存储器能兼容RAM的一切功能,并且和ROM技术一样,是一种非易失性的存储器。
铁电存储器在这两类存储类型间搭起了一座跨越沟壑的桥梁--一种非易失性的RAM。
当一个电场被加到铁电晶体时,中心原子顺着电场的方向在晶体里移动。
当原子移动时,它通过一个能量壁垒,从而引起电荷击穿。
内部电路感应到电荷击穿并设置存储器。
移去电场后,中心原子保持不动,存储器的状态也得以保存。
铁电存储器不需要定时更新,掉电后数据能够继续保存,速度快而且不容易写坏。
铁电存储器技术和标准的CMOS制造工艺相兼容。
铁电薄膜被放置于CMOS基层之上,并置于两电极之间,使用金属互连并钝化后完成铁电制造过程。
Ramtron公司的铁电存储器技术到现在已经相当的成熟。
最初的铁电存储器采用两晶体管/两电容器(2T/2C)的结构,导致元件体积相对过大。
最近随着铁电材料和制造工艺的发展,在铁电存储器的每一单元内都不再需要配置标准电容器。
铁电存储器工作原理及应用摘要:介绍铁电存储器(FRAM)的一般要领和基本原理,详细分析其读写操作过程及时序。
将FRAM与其它存储器进行比较,分析在不同场合中各自的优缺点。
最后以FM1808为例说明并行FPGA与8051系列单片机的实际接口,着重分析与使用一般SRAM的不同之处。
关键词:铁电存储器 FRAM原理 8051 存储技术1 背景铁电存储技术最在1921年提出,直到1993年美国Ramtron国际公司成功开发出第一个4Kb 的铁电存储器FRAM产品,目前所有的FRAM产品均由Ramtron公司制造或授权。
最近几年,FRAM又有新的发展,采用了0.35μm工艺,推出了3V产品,开发出“单管单容”存储单元的FRAM,最大密度可在256Kb。
2 FRAM原理FRAM利用铁电晶体的铁电效应实现数据存储,铁电晶体的结构如图1所示。
铁电效应是指在铁电晶体上施加一定的电场时,晶体中心原子在电场的作用下运动,并达到一种稳定状态;当电场从晶体移走后,中心原子会保持在原来的位置。
这是由于晶体的中间层是一个高能阶,中心原子在没有获得外部能量时不能越过高能阶到达另一稳定位置,因此FRAM保持数据不需要电压,也不需要像DRAM一样周期性刷新。
由于铁电效应是铁电晶体所固有的一种偏振极化特性,与电磁作用无关,所以FRAM存储器的内容不会受到外界条件(诸如磁场因素)的影响,能够同普通ROM存储器一样使用,具有非易失性的存储特性。
FRAM的特点是速度快,能够像RAM一样操作,读写功耗极低,不存在如E2PROM的最大写入次数的问题;但受铁电晶体特性制约,FRAM仍有最大访问(读)次数的限制。
2.1 FRAM存储单元结构FRAM的存储单元主要由电容和场效应管构成,但这个电容不是一般的电容,在它的两个电极板中间沉淀了一层晶态的铁电晶体薄膜。
前期的FRAM的每个存储单元使用2个场效应管和2个电容,称为“双管双容”(2T2C),每个存储单元包括数据位和各自的参考位,简化的2T2C存储单元结构如图2(a)所示。
完美的铁电存储器一. Fujitsu铁电存储器(FRAM) 技术原理日本Fujitsu公司是全球最大的铁电存储器(FRAM)供货商,至2010年12月31日,全球已经累计出货17亿颗铁电存储器!Fujitsu公司铁电存储器(FRAM)的核心技术是铁晶体管材料,这一特殊材料使得铁电存储产品同时拥有随机存取内存(RAM) 和非挥发性存贮产品(ROM)的特性。
铁晶体管材料的工作原理是:当我们把电场加载到铁晶体管材料上,晶阵中的中心原子会沿着电场方向运动,到达稳定状态,晶阵中的每个自由浮动的中心原子只有两个稳定状态,一个我们拿来记忆逻辑中的0、另一个记亿1,中心原子能在常温,没有电场的情况下停留在此状态达一百年以上。
铁电存储器不需要定时刷新,能在断电情况下保存资料。
二、Fujitsu铁电存储器(FRAM) 技术优点传统半导体内存有两大体系:挥发性内存(Volatile Memory),和非挥发性内存(Non-volatile Memory)。
挥发性内存如SRAM和DRAM 在没有电源的情况下都不能保存资料,但这种内存拥有高性能、易用等优点。
非挥发性内存像 EPROM、 EEPROM和 FLASH 能在断电后仍保存资料,但由于所有这些内存均起源自只读存储器 (ROM) 技术,所以您不难想象得到它们都有不易写入的缺点,确切的来说,这些缺点包括写入缓慢、有限次写入次数、写入时需要特大功耗等等。
FRAM第一个最明显的优点是FRAM可跟随总线(Bus Speed)速度写入,若比较起 EEPROM/Flash的最大不同的是 FRAM在写入后无须任何等待时间(NoDelayTM Write),而 EEPROM/Flash须要等 3~10毫秒 (mS) 才能写进下一笔资料。
铁电存储器(FRAM)的第二大优点是近乎无限次读写。
当 EEPROM/Flash只能应付十万次 (10的5次方)至一百万次写入时,新一代的铁电存储器(FRAM)已达到一百亿个亿次(10的 10次方)的写入寿命。

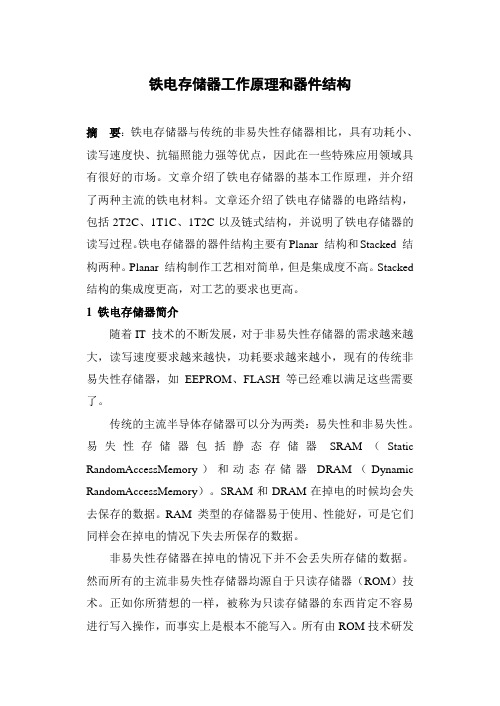

铁电存储器工作原理和器件结构摘要:铁电存储器与传统的非易失性存储器相比,具有功耗小、读写速度快、抗辐照能力强等优点,因此在一些特殊应用领域具有很好的市场。
文章介绍了铁电存储器的基本工作原理,并介绍了两种主流的铁电材料。
文章还介绍了铁电存储器的电路结构,包括2T2C、1T1C、1T2C以及链式结构,并说明了铁电存储器的读写过程。
铁电存储器的器件结构主要有Planar 结构和Stacked 结构两种。
Planar 结构制作工艺相对简单,但是集成度不高。
Stacked 结构的集成度更高,对工艺的要求也更高。
1 铁电存储器简介随着IT 技术的不断发展,对于非易失性存储器的需求越来越大,读写速度要求越来越快,功耗要求越来越小,现有的传统非易失性存储器,如EEPROM、FLASH 等已经难以满足这些需要了。
传统的主流半导体存储器可以分为两类:易失性和非易失性。
易失性存储器包括静态存储器SRAM(Static RandomAccessMemory)和动态存储器DRAM(Dynamic RandomAccessMemory)。
SRAM和DRAM在掉电的时候均会失去保存的数据。
RAM 类型的存储器易于使用、性能好,可是它们同样会在掉电的情况下失去所保存的数据。
非易失性存储器在掉电的情况下并不会丢失所存储的数据。
然而所有的主流非易失性存储器均源自于只读存储器(ROM)技术。
正如你所猜想的一样,被称为只读存储器的东西肯定不容易进行写入操作,而事实上是根本不能写入。
所有由ROM技术研发出的存储器则都具有写入信息困难的特点。
这些技术包括有EPROM、EEPROM和Flash。
这些存储器不仅写入速度慢,而且只能有限次的擦写,写入时功耗大。
相对于其他类型的半导体技术而言,铁电存储器具有一些独一无二的特性。
铁电存储器能兼容RAM的一切功能,并且和ROM技术一样,是一种非易失性的存储器。
铁电存储器在这两类存储类型间搭起了一座跨越沟壑的桥梁——一种非易失性的RAM。
铁电存储器工作原理和器件结构摘要:铁电存储器与传统的非易失性存储器相比,具有功耗小、读写速度快、抗辐照能力强等优点,因此在一些特殊应用领域具有很好的市场。
文章介绍了铁电存储器的基本工作原理,并介绍了两种主流的铁电材料。
文章还介绍了铁电存储器的电路结构,包括2T2C、1T1C、1T2C以及链式结构,并说明了铁电存储器的读写过程。
铁电存储器的器件结构主要有Planar 结构和Stacked 结构两种。
Planar 结构制作工艺相对简单,但是集成度不高。
Stacked 结构的集成度更高,对工艺的要求也更高。
1 铁电存储器简介随着IT 技术的不断发展,对于非易失性存储器的需求越来越大,读写速度要求越来越快,功耗要求越来越小,现有的传统非易失性存储器,如EEPROM、FLASH 等已经难以满足这些需要了。
传统的主流半导体存储器可以分为两类:易失性和非易失性。
易失性存储器包括静态存储器SRAM(Static RandomAccessMemory)和动态存储器DRAM(Dynamic RandomAccessMemory)。
SRAM和DRAM在掉电的时候均会失去保存的数据。
RAM 类型的存储器易于使用、性能好,可是它们同样会在掉电的情况下失去所保存的数据。
非易失性存储器在掉电的情况下并不会丢失所存储的数据。
然而所有的主流非易失性存储器均源自于只读存储器(ROM)技术。
正如你所猜想的一样,被称为只读存储器的东西肯定不容易进行写入操作,而事实上是根本不能写入。
所有由ROM技术研发出的存储器则都具有写入信息困难的特点。
这些技术包括有EPROM、EEPROM和Flash。
这些存储器不仅写入速度慢,而且只能有限次的擦写,写入时功耗大。
相对于其他类型的半导体技术而言,铁电存储器具有一些独一无二的特性。
铁电存储器能兼容RAM的一切功能,并且和ROM技术一样,是一种非易失性的存储器。
铁电存储器在这两类存储类型间搭起了一座跨越沟壑的桥梁——一种非易失性的RAM。
Ramtron推出首款2兆位串行F-RAM存储器FM25H20类别:新品推荐发布时间:2008-4-17 阅读:879Ramtron推出首款2兆位串行F-RAM存储器,采用8脚TDFN (5.0 x 6.0 mm) 封装。
FM25H20采用先进的130纳米CMOS工艺生产,是高密度的非易失性F-RAM存储器,以低功耗操作,并备有高速串行外设接口(SPI)。
该3V、2Mb串行F-RAM器件以最大的总线速度写入,具有几乎无限的耐用性,通过微型封装提供更大的数据采集能力,使系统设计人员能够在计量和打印机等高级应用中减少成本和板卡空间。
FM25H20是串行闪存的理想替代产品,用于要求低功耗和最小板卡空间的精密电子系统中,包括便携式医疗设备如助听器等,它们实际上是微型数据处理器,但受到空间有限及功耗低的限制。
与闪存相比,F-RAM的优势包括大幅降低工作电流、写入速度更快、写入耐用性更比闪存高出多个数量级。
Ramtron 战略市场拓展经理Duncan Bennett 解释道:“对于那些需要在其新一代应用中提高数据采集能力,却不增加板卡空间的计量和打印机客户而言,这款2Mb 串行F-RAM 是自然的产品延伸。
FM25H20以相同的小占位面积,为半兆位串行F-RAM 客户提供高达四倍的存储能力。
除提升现有系统外,这种技术发展还推动F-RAM 进入多个需要低功耗存储器而空间严重受限的新兴市场,如便携式医疗设备。
”FM25H20是256K x 8位非易失性存储器,以高达40MHz的总线速度进行读写操作,具有几乎无限的耐用性、10年的数据保存能力,以及低工作电流。
该器件设有工业标准SPI接口,优化了F-RAM的高速写入能力。
FM25H20还备有软件和硬件写保护功能,能避免意外的写入与数据损坏。
该2Mb串行F-RAM以低功耗工作,在40MHz下读/写操作的耗电低于10mA,待机状态下耗电为80μA (典型值),超低电流睡眠模式下耗电为3μA (典型值)。
铁电存储器FM24C16原理及其综合应⽤铁电存储器FM24C16原理及其综合应⽤Ramtron铁电存储器FRAM1、铁电存储器技术原理、特性及应⽤美国Ramtron公司铁电存储器(FRAM)的核⼼技术是铁电晶体材料。
这⼀特殊材料使铁电存储器同时拥有随机存取记忆体(RAM)和⾮易失性存储器的特性。
铁电晶体的⼯作原理是:当在铁电晶体材料上加⼊电场,晶体中的中⼼原⼦会沿着电场⽅向运动,达到稳定状态。
晶体中的每个⾃由浮动的中⼼原⼦只有2个稳定状态,⼀个记为逻辑中的0,另⼀个记为1。
中⼼原⼦能在常温、没有电场的情况下,停留在此状态达100年以上。
铁电存储器不需要定时刷新,能在断电情况下保存数据。
由于整个物理过程中没有任何原⼦碰撞,铁电存储器有⾼速读写、超低功耗和⽆限次写⼊等特性。
铁电存储器和E2PROM⽐较起来,主要有以下优点:(1)FRAM可以以总线速度写⼊数据,⽽且在写⼊后不需要任何延时等待,⽽E2PROM在写⼊后⼀般要5~10ms的等待数据写⼊时间;(2)FRAM有近乎⽆限次写⼊寿命。
⼀般E2PROM的寿命在⼗万到⼀百万次写⼈时,⽽新⼀代的铁电存储器已经达到⼀亿个亿次的写⼊寿命。
(3)E2PROM的慢速和⼤电流写⼊使其需要⾼出FRAM 2 500倍的能量去写⼊每个字节。
由于FRAM有以上优点,其特别适合于那些对数据采集、写⼊时间要求很⾼的场合,⽽不会出现数据丢失,其可靠的存储能⼒也让我们可以放⼼的把⼀些重要资料存储于其中,其近乎⽆限次写⼊的使⽤寿命,使得他很适合担当重要系统⾥的暂存记忆体,⽤来在于系统之间传输各种数据,供各个⼦系统频繁读写。
从FRAM问世以来,凭借其各种优点,已经被⼴泛应⽤于仪器仪表、航空航天、⼯业控制系统、⽹络设备、⾃动取款机等。
在设计的碳控仪系统中,由于对控制碳势适时性的要求较⾼,⽽且系统由2个⼦系统构成,每个⼦系统都要频繁读写存储器,所以我们把原来的X25045换成FM24C16以满⾜要求。
ÿÿÿÿÿÿÿÿ 摘 要关键词介绍铁电存储器(FRAM)的一般要领和基本原理,详细分析其读写操作过程及时序。
将FRAM与其它存储器进行比较,分析在不同场合中各自的优缺点。
最后以FM1808为例说明并行FRAM与8051系列单片机的实际接口,着重分析与使用一般SRAM的不同之处。
铁电存储器 FRAM原理 8051 存储技术1背 景铁电存储技术早在1921年提出,直到1993年美国Ramtron国际公司成功开发出第一个4Kb的铁电存储器FRAM产品,目前所有的FRAM产品均由Ramtron公司制造或授权。
最近几年,FRAM又有新的发展,采用了0.35μm工艺,推出了3V产品,开发出“单管单容”存储单元的FRAM,最大密度可达256Kb。
2FRAM原理FRAM利用铁电晶体的铁电效应实现数据存储,铁电晶体的结构如图1所示。
铁电效应是指在铁电晶体上施加一定的电场时,晶体中心原子在电场的作用下运动,并达到一种稳定状态;当电场从晶体移走后,中心原子会保持在原来的位置。
这是由于晶体的中间层是一个高能阶,中心原子在没有获得外部能量时不能越过高能阶到达另一稳定位置,因此FRAM保持数据不需要电压,也不需要像DRAM一样周期性刷新。
由于铁电效应是铁电晶体所固有的一种偏振极化特性,与电磁作用无关,所以FRAM存储器的内容不会受到外界条件(诸如磁场因素)的影响,能够同普通ROM存储器一样使用,具有非易失性的存储特性。
FRAM的特点是速度快,能够像RAM一样操作,读写功耗极低,不存在如E2PROM的最大写入次数的问题;但受铁电晶体特性制约,FRAM仍有最大访问(读)次数的限制。
2.1FRAM存储单元结构FRAM的存储单元主要由电容和场效应管构成,但这个电容不是一般的电容,在它的两个电极板中间沉淀了一层晶态的铁电晶体薄膜。
前期的FRAM的每个存储单元使用2个场效应管和2个电容,称为“双管双容”(2T2C),每个存储单元包括数据位和各自的参考位,简化的2T2C存储单元结构如图2(a)所示。
2001年Ramtron设计开发了更先进的“单管单容”(1T1C)存储单元。
1T1C的FRAM所有数据位使用同一个参考位,而不是对于每一数据位使用各自独立的参考位。
1T1C的FRAM产品成本更低,而且容量更大。
简化的1T1C存储单元结构(未画出公共参考位)如图2(b)所示。
2.2FRAM的读/写操作FRAM保存数据不是通过电容上的电荷,而是由存 铁电晶体中心原子 的两个可能位置用来保存“1”和“0” 图1 铁电存储器晶体结构位线(a)2T2C结构 (b)1T1C结构图2 FRAM的存储单元结构储单元电容中铁电晶体的中心原子位置进行记录。
直接对中心原子的位置进行检测是不能实现的。
实际的读操作过程是:在存储单元电容上施加一已知电场(即对电容充电),如果原来晶体中心原子的位置与所施加的电场方向使中心原子要达到的位置相同,中心原子不会移动;若相反,则中心原子将越过晶体中间层的高能阶到达另一位置,在充电波形上就会出现一个尖峰,即产生原子移动的比没有产生移动的多了一个尖峰。
把这个充电波形同参考位(确定且已知)的充电波形进行比较,便可以判断检测的存储单元中的内容是“1”或“0”。
无论是2T2C还是1T1C的FRAM,对存储单元进行读操作时,数据位状态可能改变而参考位则不会改变(这是因为读操作施加的电场方向与原参考位中原子的位置相同)。
由于读操作可能导致存储单元状态的改变,需要电路自动恢复其内容,所以每个读操作后面还伴随一个“预充”(precharge)过程来对数据位恢复,而参考位则不用恢复。
晶体原子状态的切换时间小于1ns,读操作的时间小于70ns,加上“预充”时间60ns,一个完整的读操作时间约为130ns。
写操作和读操作十分类似,只要施加所要的方向的电场改变铁电晶体的状态就可以了,而无需进行恢复。
但是写操作仍要保留一个“预充”时间,所以总的时间与读操作相同。
FRAM的写操作与其它非易失性存储器的写操作相比,速度要快得多,而且功耗小。
2.3FRAM的读写时序在FRAM读操作后必须有个“预充电”过程,来恢复数据位。
增加预充电时间后,FRAM一个完整的读操作周期为130ns,如图3(a)所示。
这是与SRAM和E2PROM不同的地方。
图3(b)为写时序。
3FRAM与其它存储技术比较目前Ramtron公司的FRAM主要包括两大类:串行FRAM和并行FRAM。
其中串行FRAM又分IC两线方式的FM24××系列和SPI三线方式的FM25xx系列。
串行FRAM与传统的24xx、25xx型的E2PROM引脚及时序兼容,可以直接替换,如Microchip、Xicor公司的同型号产品;但各项性能要好得多,性能比较如表1所列(16Kb存储器,访问速度400kHz)。
并行FRAM价格较高但速度快,由于存在“预充”问题,在时序上有所不同,不能和传统的SRAM直接替换。
FRAM产品具有RAM和ROM优点,读写速度快并可以像非易失性存储器一样使用。
因铁电晶体的固有缺点,访问次数是有限的,超出了限度,FRAM就不再具有非易失性。
Ramtron给出的最大访问次数是100亿次(1010),但是并不是说在超过这个次数之后,FRAM就会报废,而是它仅仅没有了非易失性,但它仍可像普通RAM一样使用。
(1)FRAM与E2PROMFRAM可以作为E2PROM的第二种选择。
它除了E2PROM的性能外,访问速度要快得多。
但是决定使用FRAM之前,必须确定系统中一旦超出对FRAM的100亿次访问之后绝对不会有危险。
(2)FRAM与SRAM从速度、价格及使用方便来看,SRAM优于FRAM;但是从整个设计来看,FRAM还有一定的优势。
假设设计中需要大约3KB的SRAM,还要几百个字节用来保存启动代码的E2PROM配置。
(b) 写时序(a) 读时序图3 FRAM读/写时序表1 串行FRAM和E2PROM性能比较 供应商 型号 静态电流 /μA 写入电流/mA(@100kHz) 写入 次数 位元写入 时间/ms 整个芯片写满时间/sRamtron FM24C16 10 0.15 10100.072 0.047Atmel AT24C16 18 3 106 10 1.3ST ST24C16 300 2 106 10 1.3 Microchip 24AA16 100 3 106 10 1.3Xicor X24C16 150 3 106 10 1.3专题论述TOPICAL DISCUSS 非易失性的FRAM可以保存启动程序和配置信息。
如果应用中所有存储器的最大访问速度是70ns,那么可以使用1片FRAM完成这个系统,使系统结构更加简单。
(3)FRAM与DRAMDRAM适用于那些密度和价格比速度更重要的场合。
例如DRAM是图形显示存储器的最佳选择,有大量的像素需要存储,而恢复时间并不是很重要。
如果不需要下次开机时保存上次内容,使用易失性的DRAM存储器就可以。
DRAM的作用与成本是FRAM无法比拟的。
事实证明,DRAM不是FRAM所能取代的。
(4)FRAM与Flash现在最常用的程序存储器是Flash,它使用十分方便而且越来越便宜。
程序存储器必须是非易失性的,并且要相对低廉,还要比较容易改写。
而使用FRAM会受访问次数的限制。
4FRAM与单片机接口下面介绍并行FRAM——FM1808与8051/52——的实际应用。
4.1预充电信号的产生在大多数的8051系统中,对存储器的片选信号 CE 通常允许在多个读写访问操作时保持为低。
但这对FM1808不适用,必须在每次访问时 CE 由硬件产生一个正跳变。
标准8051核的一个机器周期包括12个时钟周期,ALE信号在每个机器周期中有效两次,除了对外部数据存储器访问时仅有效一次。
8051对外部存储器的读或写操作需要两个机器周期。
快速型8051如DS87C520或W77E58的一个机器周期仅需4个时钟周期,而在一些新的,如Philips的8051中,一个机器周期为6个时钟周期,在任何一个机器周期中ALE信号都有效两次。
尽管有这些不同,仍可以用ALE信号和地址片选来产生可用作FRAM访问的 CE 信号。
要保证对FM1808的正确访问,必须注意两点:第一,FRAM的访问时间必须大于70ns;第二,ALE的高电平宽度必须大于60ns。
对于标准的8051/52,ALE信号的宽度因不同厂家略有不同。
一些快速的8051/52系列,如Dallas的DS87C520,Winbond的W77E58则更窄一些,如表2所列。
根据前面的介绍,要实现对FM1808的正常操作,对于标准8051/52来说,主频不能高于20MHz;而对于高速型的8051/52,主频不应高于23MHz。
4.2FM1808与8051的接口电路FM1808与8051接口电路如图4所示。
这里使用8051的ALE信号和由地址产生 CE 的片选信号相“或”来产生 CE 的正跳变。
2片32K×8的FRAM存储器,A15与ALE通过74FC32相“或”作为U2的片选,取反后作为U3的片选。
所以,U2的地址为0 ̄7FFFH,U3的地址为8000H ̄FFFFH。
8051的 RD 信号与 PSEN 信号相“与”后作为U3的输出允许,所以U3作为程序或数据存储器使用。
当J1跳接块在右边时,U2与U3用法相同;而J1跳接在左边时,U2仅作为程序存储器。
要保证代码不会意外地被改写,仅需断开J2即可。
需要注意的是,由于逻辑门电路都有6 ̄8ns的延时时间,在主频较高时应使用快速型逻辑芯片(F系列)。
结 语FRAM产品为我们提供了可使用的存储器的一种新选择,在原来使用E2PROM的应用中表现会更出色,为表2 标准8051/52和快速8051/52访问周期 类型 系统时钟 /MHz 时钟周期 /ns 读周期 /ns 写周期 /ns ALE高电平宽度 /ns12 83 582 600 12620 50 360 310 60标准8051/52 33 30 180 125 2012 83 225 192 12120 50 126 109 7223 43.5 107 93 62快速8051/52 33 30 66 59 41 图4 FM1808与8051/52的接口电路D 7D 0O 7O 0U 1基于复杂度的嵌入式软件功耗模型摘 要关键词系统功耗是嵌入式系统的一个重要方面,功耗很大程度上取决于执行的软件。
传统的底层指令级模型功耗分析方法虽然能比较准确地估算出嵌入式系统的功耗,但是这种方法所需要的时间过长。
本文介绍一种高层嵌入式软件功耗分析估测方法,以对象函数所使用的算法的复杂度来对该函数构建功耗模型,从而根据此功耗模型能快速估算出该函数在各种输入情形下的功耗情况。
