2. 了解模型机中寄存器组 R0..R3结构、工作原理及其控制方法。

3. 了解模型机中地址寄存器MAR ，堆栈寄存器ST ,输出寄存器 OUT 寄存器结构、工作原理及其控制方法。

二、 实验内容1、 A 、W 寄存器：利用COP2000实验仪上的K16..K23开关做为DBUS 的数据，其它开关做为控制 信号，将数据写入寄存器 A ，W 。

2、 R0、R1、R2、R3寄存器实验：利用 COP2000实验仪上的 K16..K23开关做为 DBUS 的数据，其 它开关做为控制信号，对数据寄存器组R0..R3进行读写。

3、 MAR 、ST 、OUT 寄存器：利用 COP2000实验仪上的 K16..K23开关做为 DBUS 的数据，其它开 关做为控制信号，将数据写入地址寄存器MAR ，堆栈寄存器ST ，输出寄存器 OUT 。

三、 实验用设备仪器及材料伟福COP2000系列计算机组成原理实验系统四、实验原理及接线实验1： A ，W 寄存器实验；DBUSLD3U50C D3U5 ■ DBUS6 >【賊/DBLS4QQQQQ仪卫吨n Jd —J Jo-■1 -X:LXDgDDDQDiD c I 3 4 4_■ s- Tieft连接 倍号礼援入孔 作用有效电乎] J]厘 J3座^fK23-KJ6*E 入 DBLSrm2AEX K3选遹A低电平有效 ■i. J- WENK.4 选逋w低电权说 4ALLCK匚 LOCK ALU 二昨強冲 上升沿打人实验2: R0, R1, R2, R3寄存器实验愴号孔 接入JL 榨用 有效电京IIJ]坚 J3陛為 K23«l &接 ADEHJ5[7®11 RRD KII 奇存缚纠读歧堤 低电乎有效 R J RWR KID 舒存#盅写便能 仁壬“=\4SB KI 审存器选摊B SSA KO 寄蜩«#A6 RCK CLOCK空存密二冬应2上升沿打入实验3: MAR 地址寄存器，ST 堆栈寄存器，OUT 输出寄存器WEN"4»Ci2■ — 1 1 0UFC1X1* J 、 1<313< 417 S€ , U- > < *15 ) < - TT 5 € 1 13< ?t ： \t/FfI 屮加亍DELI 细 DBL 用]>BUM .DBUSJ DBUS2■f DBUST .IJJitJSD VLTW5JW4WJv.-j SWI :wocft^fctc\i CMv.-ffiVSS4VBIQ -:吁垢冷HJ 'CILTfiKEllg ""■Md尋存堆MAR 原理铝MAR 为存储器地址寄存器，其功能是存储操作数在内存中的地址，信号MAREN 的功能是将数据总线DBUS 上数据MAR ，信号MAROE 的功能是将 MAR 的值送到地址总线 ABUS 上tTHl.W<'&BC&S ； S j•、'C DBLS2~kDBISI <.DBLMST 堆栈寄存器的作用，是岀现中断或子程序调用时，保存断点处PC 的值，以便中断或子程序结束时,能继续执行原程序。

计算机组成实验报告计算机组成实验报告(共3篇)篇一：《计算机组成与结构》实验报告11 .实验目的：1)．学习和了解TEC-2000 十六位机监控命令的用法；2)．学习和了解TEC-2000 十六位机的指令系统；3)．学习简单的TEC-2000 十六位机汇编程序设计；2.实验内容：1)．使用监控程序的R 命令显示/修改寄存器内容、D 命令显示存储器内容、E 命令修改存储器内容；2)．使用 A 命令写一小段汇编程序，U 命令反汇编刚输入的程序，用G 命令连续运行该程序，用T、P 命令单步运行并观察程序单步执行情况；3、实验步骤1)．关闭电源，将大板上的COM1 口与PC 机的串口相连；2)．接通电源，在PC 机上运行PCEC.EXE 文件，设置所用PC 机的串口为“1”或“2”, 其它的设置一般不用改动,直接回车即可；3)．置控制开关为00101（连续、内存读指令、组合逻辑、16 位、联机），开关拨向上方表示“1”，拨向下方表示“0”，“X”表示任意。

其它实验相同；4)．按一下“RESET”按键,再按一下“START”按键，主机上显示：TEC-2000 CRT MONITOR Version 1.0 April 2001Computer Architectur Lab.，Tsinghua University Programmed by He Jia &gt;5)．用R 命令查看寄存器内容或修改寄存器的内容a.在命令行提示符状态下输入：R↙；显示寄存器的内容图片已关闭显示，点此查看图片已关闭显示，点此查看b.在命令行提示符状态下输入：R R0↙；修改寄存器R0 的内容，被修改的寄存器与所赋值之间可以无空格,也可有一个或数个空格主机显示:寄存器原值:_在该提示符下输入新的值,再用R 命令显示寄存器内容，则R0 的内容变为0036。

图片已关闭显示，点此查看6)．用D 命令显示存储器内容在命令行提示符状态下输入：D 2000↙会显示从2000H 地址开始的连续128 个字的内容；连续使用不带参数的 D 命令，起始地址会自动加128（即80H）。

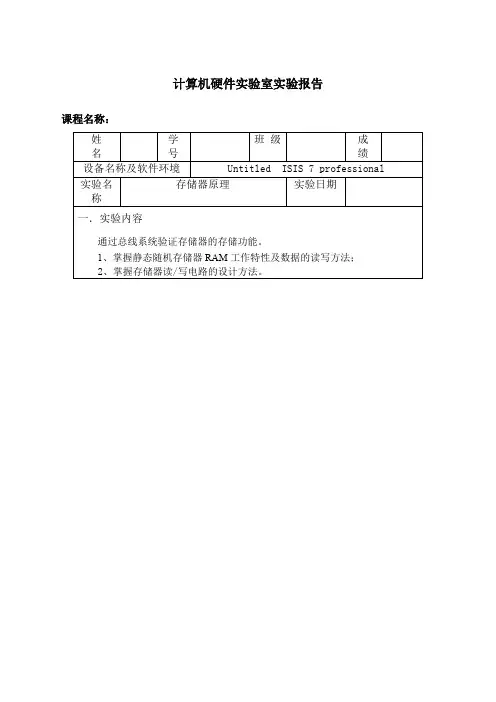

计算机硬件实验室实验报告课程名称：
姓名学
号
班级成
绩
设备名称及软件环境Untitled ISIS 7 professional 实验名
称
存储器原理实验日期
一．实验内容
通过总线系统验证存储器的存储功能。

1、掌握静态随机存储器RAM工作特性及数据的读写方法；
2、掌握存储器读/写电路的设计方法。

二．理论分析或算法分析
6264的功能
工作方
式
C S1*C S2W E*O E*D7～D0
未选中未选中读操作写操作1
×
×
1
1
×
×
1
×
×
1
高阻
高阻
输出
输入
6264的工作过程写
写入数据的过程
☑将单元地址送到芯片的地址线A0-A12
☑写入的数据送数据线
☑＃CS1和CS2有效，＃WE有效
☑数据写到指定单元
\
6264的工作过程读：
读入数据的过程
☑将单元的地址送到芯片的地址线A0-A12
☑#CS1和CS2同时有效，#WE＝1 #OE=0
☑选中单元内容从数据线读出
三．实现方法（含实现思路、程序流程图、实验电路图和源程序列表等）
四．实验结果分析（含执行结果验证、输出显示信息、图形、调试过程中所遇的问题及处理方法等）
运行态抓图
五．结论
实现了6264存储器的读写功能
报告提交日期。

实验四存储系统设计实验一、实验目的本实训项目帮助大家理解计算机中重要部件—存储器，要求同学们掌握存储扩展的基本方法，能设计MIPS 寄存器堆、MIPS RAM 存储器。

能够利用所学习的cache 的基本原理设计直接相联、全相联，组相联映射的硬件cache。

二、实验原理、内容与步骤实验原理、实验内容参考：1、汉字字库存储芯片扩展设计实验1)设计原理该实验本质上是8个16K×32b 的ROM 存储系统。

现在需要把其中一个（1 号）16K×32b 的ROM 芯片用4个4K×32b 的芯片来替代，实际上就是存储器的字扩展问题。

a) 需要4 片4个4K×32b 芯片才可以扩展成16K×32b 的芯片。

b) 目标芯片16K个地址，地址线共14 条，备用芯片12 条地址线，高两位（分线器分开）用作片选，可以接到2-4 译码器的输入端。

c) 低12 位地址直接连4K×32b 的ROM 芯片的地址线。

4个芯片的32 位输出直接连到D1，因为同时只有一个芯片工作，因此不会冲突。

芯片内数据如何分配：a) 16K×32b 的ROM 的内部各自存储16K个地址，每个地址里存放4个字节数据。

地址范围都一样：0x0000～0x3FFF。

b) 4个4K×32b 的ROM，地址范围分别是也都一样：0x000～0xFFF，每个共有4K个地址，现在需要把16K×32b 的ROM 中的数据按照顺序每4个为一组分为三组，分别放到4个4K×32b 的ROM 中去。

HZK16_1 .txt 中的1～4096个数据放到0 号4K 的ROM 中，4097～8192 个数据放到 1 号4K 的ROM 中，8193～12288 个数据放到2 号4K 的ROM 中，12289～16384个数据放到3 号4K 的ROM 中。

c) 注意实际给的16K 数据，倒数第二个4K（8193～12288 个数据）中部分是0，最后4K（12289～16384 数据）全都是0。

一、实习目的本次实习旨在通过实际操作，加深对计算机组成原理理论知识的理解，提高动手实践能力。

通过实习，使学生熟悉计算机系统的基本组成，了解计算机各部件的功能和相互关系，掌握计算机组成原理的基本实验方法和技能。

二、实习内容1. 计算机系统组成结构实验（1）实验目的：了解计算机系统的基本组成，熟悉各部件的功能和相互关系。

（2）实验内容：观察计算机硬件组成，包括主板、CPU、内存、硬盘、显卡等，了解各部件的功能和作用。

（3）实验步骤：1）观察计算机硬件组成，了解各部件的名称和功能。

2）了解主板、CPU、内存、硬盘、显卡等部件之间的连接关系。

3）分析计算机系统的工作原理。

2. 计算机组成原理实验（1）实验目的：加深对计算机组成原理理论知识的理解，提高动手实践能力。

（2）实验内容：1）静态随机存储器（RAM）实验：学习静态RAM的存储方式，并执行写数据和读数据的操作。

2）指令系统实验：掌握机器指令的编写与执行过程，了解算术运算指令、逻辑运算指令、标志位的作用等。

3）微程序控制器实验：了解微程序设计的方法，掌握微程序控制器的工作原理。

4）流水线CPU实验：理解流水CPU的工作原理，掌握流水线的基本概念和性能分析。

（3）实验步骤：1）按照实验指导书的要求，连接实验电路。

2）进行静态RAM的读写操作，观察实验结果。

3）编写汇编语言程序，执行算术运算、逻辑运算等指令，观察标志位的变化。

4）设计微程序控制器，实现简单指令的执行。

5）分析流水线CPU的时空图，计算吞吐率和加速比。

3. 计算机组成原理综合实验（1）实验目的：综合运用计算机组成原理知识，设计并实现一个简单的计算机系统。

（2）实验内容：1）设计一个简单的计算机系统，包括CPU、内存、输入输出设备等。

2）编写汇编语言程序，实现特定功能。

3）实现系统的输入输出操作。

（3）实验步骤：1）根据实验要求，设计计算机系统的硬件结构。

2）编写汇编语言程序，实现系统功能。

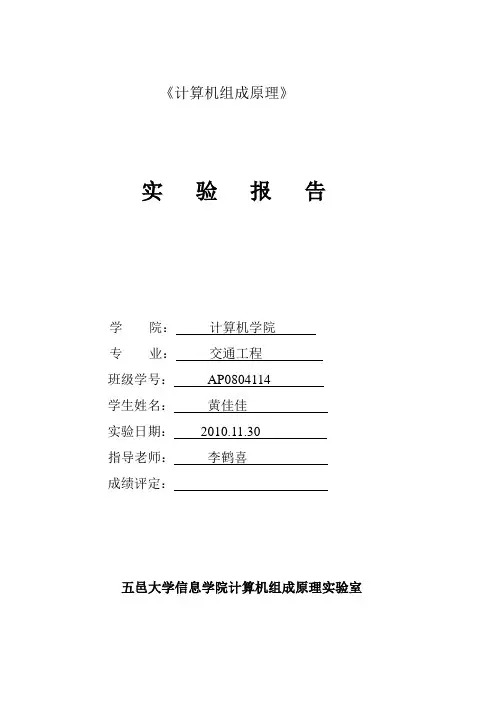

《计算机组成原理》实验报告学院：计算机学院专业：交通工程班级学号：AP0804114学生姓名：黄佳佳实验日期：2010.11.30指导老师：李鹤喜成绩评定：五邑大学信息学院计算机组成原理实验室存储器读写实验一、实验目的：掌握半导体静态随机存储器RAM的特性和使用方法。

掌握地址和数据在计算机总线的传送关系。

了解运算器和存储器如何协同工作。

二、预习要求：预习半导体静态随机存储器6116的功能。

三、实验设备：EL-JY-II8型计算机组成原理实验系统一套，排线若干。

四、电路组成：电路图见图3-1，6116的管脚分配和功能见图3-2。

图3-1 存储器电路图3-2（a）6116管脚分配图3-2（b）6116功能五、实验步骤Ⅰ、单片机键盘操作方式实验注：在进行单片机键盘控制实验时，必须把K4开关置于“OFF ”状态，否则系统处于自锁状态，无法进行实验。

1. 实验连线：实验连线图如图3－4所示。

连线时应按如下方法：对于横排座，应使排线插头上的箭头面向自己插在横排座上；对于竖排座，应使排线插头上的箭头面向左边插在竖排座上。

图3－4 实验三键盘实验接线图2．写数据：拨动清零开关CLR ，使其指示灯显示状态为亮—灭—亮。

在监控指示灯滚动显示【CLASS SELECt 】时按【实验选择】键，显示【ES--_ _ 】输入03或3，按【确认】键，监控指示灯显示为【ES03】，表示准备进入实验三程序，也可按【取消】键来取消上一步操作，重新输入。

再按【确认】键，进入实验三程序， 监控指示灯显示为【CtL= - -】，输入1,表示准备对RAM 进行写数据，在输入过程中，可按【取消】键进行输入修改。

按 【确认】键，监控指示灯显示【Addr- -】，提示输入2位16进制数地址，输入“00”按【确认】键，监控指示灯显示【dAtA 】，提示输入写入存储器该地址的数据（4位16进制数），输入“3344”按【确认】键，监控指示灯显示【PULSE 】，提示输入单步，按【单步】键，完成对RAM 一条数据的输入，数据总线显示灯（绿色）显示“0011001101000100”，即数据“3344”，地址显示灯显示“0000 0000”，即地址“00”，监控指示灯重新显示【Addr- -】，提示输入第二条数据的2位十六进制的地址。

初：未知 当前：2016-7-3 主笔：Angel 联系方式：QQ ：1219818801 版本：1实 验 报 告课程名称： 计算机组成原理 实验项目： 存储器的原理及应用姓 名： 刘斌专 业： 计算机科学与技术 班 级： 计算机14-6班 学 号：1404010612计算机科学与技术学院实验教学中心2016 年 6 月 20日初：未知当前：2016-7-3 主笔：Angel 联系方式：QQ：1219818801 版本：1实验项目名称：存储器的原理及应用一、实验目的1．了解程序存储器EM 的工作原理及控制方法2．了解存储器读写方法。

二、实验内容利用 COP2000 实验仪上的 K16..K23 开关做为 DBUS 的数据，其它开关做为控制信号，实现程序存储器EM 的读写操作。

三、实验用设备仪器及材料计算机、伟福 COP2000系列计算机组成原理实验系统四、实验原理及接线内存中通常存放指令和数据，当内存存放指令时，将指令送指令总线；当内存存放数据时，将数据送数据总线。

如图所示，它主要由一片RAM 6116 组成，RAM6116是静态2048X8位的RAM，有11 条地址线，在COP2000 模型机中只使用8 条地址线A0-A7 ，而A8-A10接地。

存储器EM通过1片74HC245 与数据总线相连。

存储器EM的地址可由PC或MAR提供。

存储器EM 的数据输出直接接到指令总线IBUS，指令总线IBUS 的数据还可以来自一片74HC245。

当ICOE 为0 时，这片74HC245 输出中断指令B8。

EM原理图初：未知当前：2016-7-3 主笔：Angel 联系方式：QQ：1219818801 版本：12存储器 uM 由三片 6116RAM 构成，共 24 位微指令。

存储器的地址由 uPC 提供, 片选及读信号恒为低, 写信号恒为高. 存储器uM 始终输出uPC 指定地址单元的数据。

连接线表五、实验操作步骤1， 1、控制 k4、k5开关，观察PC\MAR输出地址选择：1、K5、输出地址（PC红色灯亮）2、K5、输出地址（PC红色灯亮）2、K5、没有灯亮2、K5、、PC同时输出地址（MAR、PC红色灯同时亮）2、存储器EM 写、读实验（1）将地址 0写入MAR二进制开关K23-K16 用于DBUS[7:0]的数据输入，置数据00HK3连接MAREN端，当低电平（0）时，MAR写允许按CLOCK键, 将地址 0 写入MAR（2）将数据11H写入地址00H二进制开关K23-K16 用于DBUS[7:0]的数据输入，置数据11HK4连接MAROE，当低电平（0）时，MAR输出地址K2连接EEMEN，当低电平（0）时，存储器与数据总线连接K0连接EMWR，当低电平（0）时，存储器写允许按CLOCK键, 将地址11H写入EM（3）读地址00H 中的数据11HK4连接MAROE，，MAR输出地址K1连接EMRD，当低电平（0）时，存储器读允许学生做：将数据55H写入地址22H，并读出将数据45H写入地址33H，并读出3、将数据打入地址为00的IR 指令寄存器/uPC实验（1）将地址 0写入MAR二进制开关K23-K16 用于DBUS[7:0]的数据输入，置数据00HK3连接MAREN端，当低电平（0）时，MAR写允许按CLOCK键, 将地址 0 写入MAR（2）将数据11H写入地址00H二进制开关K23-K16 用于DBUS[7:0]的数据输入，置数据11HK4连接MAROE，当低电平（0）时，MAR输出地址K2连接EEMEN，当低电平（0）时，存储器与数据总线连接K0连接EMWR，当低电平（0）时，存储器写允许按CLOCK键, 将地址11H写入EM（3）读地址00H 中的数据11HK4连接MAROE，，MAR输出地址K1连接EMRD，当低电平（0）时，存储器读允许(4)写地址00H数据11H入 IR及 uPC学生做：将数据22H、33H打入地址为01H、02H的IR 指令寄存器/uPC实验实验 1：微程序存储器 uM 读出置控制信号为：K0为1uM 输出uM[0]的数据按一次CLOCK脉冲键，CLOCK产生一个上升沿，数据uPC 被加一。

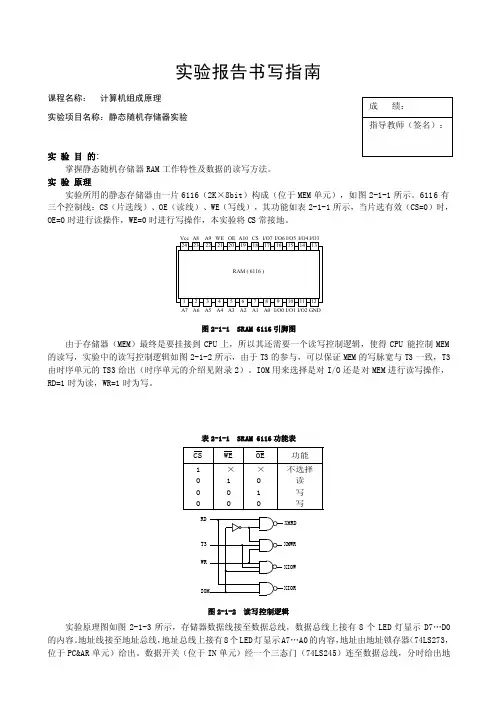

实验报告书写指南课程名称：计算机组成原理实验项目名称：静态随机存储器实验实验目的:掌握静态随机存储器RAM工作特性及数据的读写方法。

实验原理实验所用的静态存储器由一片6116（2K×8bit）构成（位于MEM单元），如图2-1-1所示。

6116有三个控制线：CS（片选线）、OE（读线）、WE（写线），其功能如表2-1-1所示，当片选有效（CS=0）时，OE=0时进行读操作，WE=0时进行写操作，本实验将CS常接地。

图2-1-1 SRAM 6116引脚图由于存储器（MEM）最终是要挂接到CPU上，所以其还需要一个读写控制逻辑，使得CPU能控制MEM 的读写，实验中的读写控制逻辑如图2-1-2所示，由于T3的参与，可以保证MEM的写脉宽与T3一致，T3由时序单元的TS3给出（时序单元的介绍见附录2）。

IOM用来选择是对I/O还是对MEM进行读写操作，RD=1时为读，WR=1时为写。

表2-1-1 SRAM 6116功能表CS WE OE功能1 0 0 0×1×1不选择读写写RDT3WR图2-1-2 读写控制逻辑实验原理图如图2-1-3所示，存储器数据线接至数据总线，数据总线上接有8个LED灯显示D7…D0的内容。

地址线接至地址总线，地址总线上接有8个LED灯显示A7…A0的内容，地址由地址锁存器（74LS273，位于PC&AR单元）给出。

数据开关（位于IN单元）经一个三态门（74LS245）连至数据总线，分时给出地址和数据。

地址寄存器为8位，接入6116的地址A7…A0，6116的高三位地址A10…A8接地，所以其实际容量为256字节。

RDWR图2-1-3 存储器实验原理图实验箱中所有单元的时序都连接至时序与操作台单元，CLR都连接至CON单元的CLR按钮。

实验时T3由时序单元给出，其余信号由CON单元的二进制开关模拟给出，其中IOM应为低（即MEM操作），RD、WR 高有效，MR和MW低有效，LDAR高有效。

储存器实验报告储存器实验报告一、引言储存器是计算机中重要的组成部分，它用于存储和读取数据。

在计算机科学领域，储存器的设计和性能对计算机的运行速度和效率有着重要的影响。

本实验旨在通过设计和实现一个简单的储存器，来深入了解储存器的工作原理和性能指标。

二、实验目的1. 了解储存器的基本概念和分类；2. 掌握储存器的存储原理和读写操作；3. 分析和评估储存器的性能指标。

三、实验过程1. 储存器的分类储存器按照存储介质的不同可以分为随机存储器（RAM）和只读存储器（ROM）。

RAM是一种易失性存储器，它可以随机读写数据。

ROM则是一种非易失性存储器，主要用于存储固定的程序和数据。

2. 储存器的存储原理储存器的存储原理是通过电子元件的状态来表示数据的存储状态。

在RAM中，每个存储单元由一个电容和一个晶体管组成。

当电容充电时表示存储单元存储的是1，当电容放电时表示存储单元存储的是0。

在ROM中，存储单元由一组可编程的开关组成，每个开关的状态决定了存储单元存储的数据。

3. 储存器的读写操作储存器的读操作是通过将地址信号传递给储存器来选择要读取的存储单元，然后将存储单元的数据输出。

储存器的写操作是通过将地址信号传递给储存器来选择要写入的存储单元，然后将要写入的数据输入。

四、实验结果在实验中，我们设计并实现了一个8位的RAM储存器。

通过对储存器进行读写操作，我们成功地将数据存储到储存器中，并成功地从储存器中读取数据。

实验结果表明，储存器的读写操作是可靠和有效的。

五、实验分析1. 储存器的性能指标储存器的性能指标包括存储容量、存取时间和存储器的可靠性。

存储容量是指储存器可以存储的数据量，通常以位或字节为单位。

存取时间是指从发出读写指令到数据可以被读取或写入的时间间隔。

存储器的可靠性是指储存器的故障率和故障恢复能力。

2. 储存器的应用储存器广泛应用于计算机、手机、平板电脑等电子设备中。

在计算机中，储存器用于存储程序和数据，是计算机的核心组件之一。

计算机组成原理实验报告实验⼀静态随机存取存贮器实验⼀.实验⽬的了解静态随机存取存贮器的⼯作原理；掌握读写存贮器的⽅法。

⼆.实验内容实验仪的存贮器MEM单元选⽤⼀⽚静态存贮器6116（2K×8bit）存放程序和数据。

CE：⽚选信号线，低电平有效，实验仪已将该管脚接地。

OE：读信号线，低电平有效。

WE：写信号线，低电平有效。

A0..A10: 地址信号线。

I/O0..I/O7:数据信号线。

SRAM6116存贮器挂在CPU的总线上，CPU通过读写控制逻辑，控制MEM的读写。

实验中的读写控制逻辑如下图：读写控制逻辑M_nI/O⽤来选择对MEM还是I/O读写，M_nI/O = 1，选择存贮器MEM；M_nI/O = 0，选择I/O设备。

nRD = 0为读操作；nWR = 0为写操作。

对MEM、I/O的写脉冲宽度与T2⼀致；读脉冲宽度与T2+T3⼀致，T2、T3由CON单元提供。

存贮器实验原理图存贮器数据信号线与数据总线DBus相连；地址信号线与地址总线ABus相连，6116的⾼三位地址A10..A8接地，所以其实际容量为256字节。

数据总线DBus、地址总线ABus、控制总线CBus与扩展区单元相连，扩展区单元的数码管、发光⼆极管上显⽰对应的数据。

IN单元通过⼀⽚74HC245(三态门)，连接到内部数据总线iDBus上，分时提供地址、数据。

MAR由锁存器（74HC574，锁存写⼊的地址数据）、三态门（74HC245、控制锁存器中的地址数据是否输出到地址总线上）、8个发光⼆极管（显⽰锁存器中的地址数据）组成。

T2、T3由CON单元提供，按⼀次CON单元的uSTEP键，时序单元发出T1信号；按⼀次uSTEP键，时序单元发出T2信号；按⼀次uSTEP键，时序单元发出T3信号；再按⼀次uSTEP键，时序单元⼜发出T1信号，……按⼀次STEP键，相当于按了三次uSTEP键，依次发出T1、T2、T3信号。

其余信号由开关区单元的拨动开关模拟给出，其中M_nI/O应为⾼（即对MEM 读写操作）电平有效，nRD、nWR、wMAR、nMAROE、IN单元的nCS、nRD 都是低电平有效。

计算机组成原理存储器实验报告一、实验目的本实验旨在通过实践了解存储器的基本原理和实现方式，掌握存储器的读写操作。

二、实验原理存储器是计算机中用于存储数据和程序的设备，其按照不同的存取方式可分为随机存储器（RAM）和只读存储器（ROM）。

其中RAM是一种易失性存储器，其存储的数据会随着电源关闭而丢失；而ROM则是一种非易失性存储器，其存储的数据在电源关闭后仍能保持不变。

本实验使用的是一个8位RAM，其具有256个存储单元，每个存储单元可以存储8位数据。

RAM可以进行读写操作，读操作是将存储单元中的数据读取到CPU中，写操作是将CPU中的数据写入到存储单元中。

存储单元的地址是由地址线来控制的，本实验中使用的是8位地址线，因此可以寻址256个存储单元。

三、实验仪器本实验使用的主要仪器有：存储器板、八位开关、八位数码管、八位LED灯、地址选择开关和地址计数器等。

四、实验过程1. 准备工作：将存储器板与开发板进行连接，并将八位开关、八位数码管、八位LED灯、地址选择开关和地址计数器等连接到存储器板上。

2. 设置地址：使用地址选择开关来设置需要读写的存储单元的地址。

3. 写操作：将需要存储的数据通过八位开关输入到CPU中，然后将CPU中的数据通过写信号写入到存储单元中。

4. 读操作：将需要读取的存储单元的地址通过地址选择开关设置好，然后通过读信号将存储单元中的数据读取到CPU中。

5. 显示操作：使用八位数码管或八位LED灯来显示读取到的数据或写入的数据。

6. 重复上述操作，进行多次读写操作，观察存储器的读写效果和数据变化情况。

五、实验结果通过本次实验，我们成功地进行了存储器的读写操作，并观察到了存储器中数据的变化情况。

在实验过程中，我们发现存储器的读写速度非常快，可以满足计算机的高速运算需求。

同时，存储器的容量也非常大，可以存储大量的数据和程序，为计算机提供了强大的计算和存储能力。

六、实验总结本次实验通过实践掌握了存储器的基本原理和实现方式，了解了存储器的读写操作。

上海建桥学院本科实验报告课程名称：计算机组成原理学号：姓名：专业：班级：指导教师：课内实验目录及成绩序号实验名称页码成绩1 八位算术逻辑运算 12 静态随机存取存储器实验63 数据通路114 微程序控制器的实现16总成绩信息技术学院2014年03 月20 日上海建桥学院实验报告课程名称：计算机组成原理实验类型：验证型实验项目名称：八位算术逻辑运算实验地点：实验日期：年月日一、实验目的和要求1、掌握运算器的基本组成结构；2、掌握运算器的工作原理。

二、实验原理和内容实验采用的运算器数据通路如图1-1所示，ALU逻辑功能表如表1-1所示。

图1-1运算器原理图ALU部件由一片 CPLD实现，内部含有三个独立的运算部件，分别为算术、逻辑和移位运算部件。

输入数据IN[7..0]（由插座JP22引出）通过拨动开关sK7..sK0产生（开关由插座JP97引出）。

数据存于暂存器A或暂存器 B中（暂存器A和B的数据可在 LED灯上实时显示），三个部件可同时接受来自暂存器 A和 B的数据。

各部件对操作数进行何种运算由控制信号S3…S0和CN_I来决定（S3…S0由插座JP18引出；CN_I由插座JP19引出），可通过拨动开关sK23..sK20和sK12设置(开关由插座JP89、JP19引出)。

运算结果由三选一多路开关选择，任何时候，多路开关只选择三个部件中的一个部件的运算结果作为ALU的输出。

ALU的输出ALU_D7..ALU_D0通过三态门74LS245送至CPU内部数据总线（iDBus）上(由插座JP25引出)，并通过扩展区单元的的二位数码管和DS94..DS101LED灯显示（LED灯由插座JP62引出）。

如果运算影响进位标志FC、零标志FZ、正负标志FS，则在T3状态的下降沿，相应状态分别锁存到FC、FZ、FS触发器中，实验仪设有LED灯显示各标志位状态。

操作控制信号wA（允许写暂存器A）、wB(允许写暂存器B）、rALU(允许ALU结果输出到内部数据总线（iDBus）上)由JP19引出，都为低电平有效，实验时可通过连接开关sK15..sK13设置(开关由插座JP92引出)。

计算机组成原理存储器实验报告一、实验目的本次实验的目的是通过实际操作，了解存储器的组成和工作原理，掌握存储器的读写操作。

二、实验原理存储器是计算机中的重要组成部分，用于存储程序和数据。

存储器按照存储介质的不同可以分为内存和外存，按照存储方式的不同可以分为随机存储器（RAM）和只读存储器（ROM）等。

本次实验使用的是随机存储器，随机存储器是一种易失性存储器，数据在断电后会丢失。

随机存储器按照存储单元的位数可以分为8位、16位、32位等，按照存储单元的数量可以分为256×8、512×16、1024×32等。

存储器的读写操作是通过地址总线、数据总线和控制总线来完成的。

地址总线用于传输存储单元的地址，数据总线用于传输数据，控制总线用于传输控制信号。

三、实验器材1. 存储器芯片：AT24C022. 单片机：STC89C523. 电源、示波器、万用表等四、实验步骤1. 连接电路将AT24C02存储器芯片和STC89C52单片机按照电路图连接好，接上电源。

2. 编写程序编写程序，实现对AT24C02存储器的读写操作。

程序中需要设置存储器的地址和数据，以及读写操作的控制信号。

3. 烧录程序将编写好的程序烧录到STC89C52单片机中。

4. 运行程序运行程序，观察存储器的读写操作是否正确。

五、实验结果经过实验，我们成功地实现了对AT24C02存储器的读写操作。

在程序中设置了存储器的地址和数据，通过控制信号实现了读写操作。

在读操作中，我们可以看到存储器中的数据被正确地读出；在写操作中，我们可以看到存储器中的数据被正确地写入。

六、实验总结通过本次实验，我们深入了解了存储器的组成和工作原理，掌握了存储器的读写操作。

同时，我们也学会了如何使用单片机来控制存储器的读写操作。

这对于我们深入学习计算机组成原理和嵌入式系统开发都具有重要的意义。

计算机组成原理实验报告计算机组成原理实验报告引言：计算机组成原理是计算机科学与技术专业的重要课程之一，通过实验可以更好地理解和掌握计算机的组成原理。

本篇实验报告将介绍我们在计算机组成原理实验中所进行的实验内容和实验结果。

实验一：逻辑门电路设计在这个实验中，我们学习了逻辑门电路的设计和实现。

通过使用门电路，我们可以实现与门、或门、非门等基本逻辑运算。

我们首先学习了逻辑门电路的真值表和逻辑代数的基本运算规则，然后根据实验要求，使用逻辑门电路设计了一个简单的加法器电路，并通过仿真软件进行了验证。

实验结果表明，我们设计的加法器电路能够正确地进行二进制数的加法运算。

实验二：数字逻辑电路实现在这个实验中，我们进一步学习了数字逻辑电路的实现。

通过使用多路选择器、触发器等数字逻辑元件，我们可以实现更复杂的逻辑功能。

我们首先学习了多路选择器的原理和使用方法，然后根据实验要求，设计了一个4位二进制加法器电路，并通过数字逻辑实验板进行了搭建和测试。

实验结果表明，我们设计的4位二进制加法器能够正确地进行二进制数的加法运算。

实验三：存储器设计与实现在这个实验中，我们学习了存储器的设计和实现。

存储器是计算机中用于存储和读取数据的重要组成部分。

我们首先学习了存储器的基本原理和组成结构，然后根据实验要求，设计了一个简单的8位存储器电路，并通过实验板进行了搭建和测试。

实验结果表明，我们设计的8位存储器能够正确地存储和读取数据。

实验四：计算机硬件系统设计与实现在这个实验中，我们学习了计算机硬件系统的设计和实现。

计算机硬件系统是计算机的核心部分，包括中央处理器、存储器、输入输出设备等。

我们首先学习了计算机硬件系统的基本原理和组成结构，然后根据实验要求，设计了一个简单的计算机硬件系统，并通过实验板进行了搭建和测试。

实验结果表明，我们设计的计算机硬件系统能够正确地进行指令的执行和数据的处理。

结论：通过这些实验，我们深入学习了计算机组成原理的相关知识，并通过实践掌握了计算机组成原理的基本原理和实现方法。

计算机组成原理存储器实验报告
实验名称：计算机组成原理存储器实验
实验目的：通过实验验证存储器的基本原理，掌握存储器的基本操作方法。

实验原理：
计算机系统中的存储器是计算机系统中最基本的组成部分之一，也是最重要的组成部分之一。

存储器主要是用来储存计算机程序和数据的，计算机在执行程序时需要从存储器中读取指令和数据，将结果写回存储器中。

根据存储器的类型，存储器可以分为RAM和ROM两种类型。

RAM（Random Access Memory）是一种随机读写存储器，它能够随机存取任意地址的数据。

RAM又分为静态RAM（SRAM）和动态RAM （DRAM）两种类型。

其中，静态RAM（SRAM）是使用闪存电路实现的，其速度快、性能优异，但成本相对较高；而动态RAM（DRAM）是使用电容储存信息的，价格相对较低，但性能相对较差。

ROM（Read Only Memory）是只读存储器，它不能被随意修改，只能被读取。

ROM主要用来存储程序中需要固化的数据和指令，如BIOS和系统引导程序等。

实验步骤：
1. 打开计算机，将存储器连接到计算机主板上的插槽上。

2. 打开计算机并进入BIOS设置。

3. 在BIOS设置中进行存储器检测。

4. 在操作系统中查看存储器容量。

实验结果：
本次实验中，存储器检测结果显示正常，存储器容量为8GB，符合预期。

实验总结：
本次实验通过了解存储器的基本原理和操作方法，掌握了存储器
的检测和使用方法。

同时也深入了解了计算机系统中存储器的重要性和种类。

对于今后的计算机学习和使用将具有重要的帮助作用。

千里之行，始于足下。

计算机组成原理存储器读写和总线控制实验实验报告计算机组成原理存储器读写和总线控制实验实验报告摘要：本实验主要通过使用计算机系统的存储器读写和总线控制实验来深入了解计算机组成原理中存储器的工作原理和总线控制的相关知识。

实验过程中，我们通过搭建实验平台、编写程序，并通过数据传输和总线控制，实现了存储器的数据读写功能。

通过实际操作和观察实验结果，对存储器读写和总线控制有了更深刻的理解。

1. 引言计算机组成原理是计算机科学与技术专业的重要课程之一，它涵盖了计算机硬件的各个方面，包括处理器、存储器、总线等。

存储器是计算机中储存数据的地方，而总线则负责处理信息传输。

了解存储器读写和总线控制的原理对于理解计算机工作方式至关重要。

2. 实验目的本实验的主要目的是通过实际操作了解存储器读写和总线控制的原理，并掌握相应的实验技能。

具体来说，我们要搭建实验平台、编写程序，并通过数据传输和总线控制，实现存储器的数据读写功能。

3. 实验内容第1页/共3页锲而不舍，金石可镂。

3.1 实验平台搭建首先，我们需要搭建实验平台。

根据实验要求，我们使用了一个基于Xilinx FPGA的开发板，并连接上需要的外设设备。

3.2 编写程序接下来，我们需要编写程序，以完成存储器读写和总线控制的功能。

我们使用了Verilog语言，通过编写相应的模块和逻辑电路，实现了存储器的数据读写。

3.3 数据传输和总线控制在编写程序后，我们开始进行数据传输和总线控制。

通过向存储器发送读写指令，并传输相应的数据，我们能够实现存储器数据的读取和写入。

同时，通过总线的控制，我们能够实现数据在各个设备之间的传输。

4. 实验步骤1. 搭建实验平台；2. 编写程序；3. 数据传输和总线控制。

5. 实验结果与分析在实验过程中，我们成功搭建了实验平台，并完成了程序的编写。

通过数据传输和总线控制，我们能够准确读取和写入存储器中的数据。

通过观察实验结果，我们发现存储器读写和总线控制的效果良好，能够满足我们的需求。

实验1 通用寄存器实验一、实验目的1.熟悉通用寄存器的数据通路。

2.了解通用寄存器的构成和运用。

二、实验要求掌握通用寄存器R3~R0的读写操作。

三、实验原理实验中所用的通用寄存器数据通路如下图所示。

由四片8位字长的74LS574组成R1 R0（CX）、R3 R2（DX）通用寄存器组。

图中X2 X1 X0定义输出选通使能，SI、XP控制位为源选通控制。

RWR为寄存器数据写入使能，DI、OP为目的寄存器写选通。

DRCK信号为寄存器组打入脉冲，上升沿有效。

准双向I/O输入输出端口用于置数操作，经2片74LS245三态门与数据总线相连。

图2-3-3 通用寄存器数据通路四、实验内容1.实验连线2.寄存器的读写操作①目的通路当RWR=0时，由DI、OP编码产生目的寄存器地址，详见下表。

通用寄存器“手动／搭接”目的编码②通用寄存器的写入通过“I/O输入输出单元”向R0、R1寄存器分别置数11h、22h，操作步骤如下：通过“I/O输入输出单元”向R2、R3寄存器分别置数33h、44h，操作步骤如下：③源通路当X2~X0=001时，由SI、XP编码产生源寄存器，详见下表。

通用寄存器“手动／搭接”源编码④通用寄存器的读出五、实验心得通过这个实验让我清晰的了解了通用寄存器的构成以及通用寄存器是如何运用的，并且熟悉了通用寄存器的数据通路，而且还深刻的掌握了通用寄存器R3~R0的读写操作。

实验2 运算器实验一、实验目的掌握八位运算器的数据传输格式，验证运算功能发生器及进位控制的组合功能。

二、实验要求完成算术、逻辑、移位运算实验，熟悉ALU运算控制位的运用。

三、实验原理实验中所用的运算器数据通路如图2-3-1所示。

ALU运算器由CPLD描述。

运算器的输出FUN经过74LS245三态门与数据总线相连，运算源寄存器A和暂存器B的数据输入端分别由2个74LS574锁存器锁存，锁存器的输入端与数据总线相连，准双向I/O输入输出端口用来给出参与运算的数据，经2片74LS245三态门与数据总线相连。

1. 了解存储器的分类、组成和工作原理；2. 掌握静态随机存取存储器（RAM）和只读存储器（ROM）的基本操作；3. 熟悉存储器扩展技术，提高计算机系统的存储容量；4. 培养动手实践能力和分析问题、解决问题的能力。

二、实验原理1. 存储器分类：存储器分为随机存取存储器（RAM）和只读存储器（ROM）两种类型。

RAM用于存储程序和数据，具有读写速度快、易失性等特点；ROM用于存储程序和固定数据，具有非易失性、读速度快、写速度慢等特点。

2. RAM工作原理：RAM主要由存储单元、地址译码器、数据输入输出电路和控制电路组成。

存储单元由MOS晶体管构成，用于存储信息；地址译码器将地址信号转换为对应的存储单元地址；数据输入输出电路负责数据的读写；控制电路控制读写操作。

3. ROM工作原理：ROM主要由存储单元、地址译码器、数据输入输出电路和控制电路组成。

与RAM类似，ROM的存储单元由MOS晶体管构成，用于存储信息；地址译码器将地址信号转换为对应的存储单元地址；数据输入输出电路负责数据的读写；控制电路控制读写操作。

4. 存储器扩展技术：通过增加存储器芯片，提高计算机系统的存储容量。

常用的扩展技术有位扩展、字扩展和行列扩展。

三、实验仪器与设备1. 电脑一台；2. Proteus仿真软件；3. AT89C51单片机实验板；4. SRAM 6116芯片；5. 译码器74HC138；6. 排线、连接线等。

1. 将AT89C51单片机实验板与电脑连接，并启动Proteus仿真软件。

2. 在Proteus中搭建实验电路，包括AT89C51单片机、SRAM 6116芯片、译码器74HC138等。

3. 编写实验程序，实现以下功能：（1）初始化AT89C51单片机；（2）编写SRAM 6116芯片读写程序，实现数据的读写操作；（3）编写译码器74HC138控制程序，实现存储器地址译码。

4. 运行仿真程序，观察实验结果。

五、实验数据记录与分析1. 实验数据记录：（1）位扩展实验：使用SRAM 6116芯片扩展AT89C51单片机RAM存储器（2KB），选择8个连续的存储单元的地址，分别存入不同内容，进行单个存储器单元的读/写操作。

第1篇一、实验背景随着计算机技术的飞速发展，存储器作为计算机系统的重要组成部分，其性能直接影响着计算机系统的整体性能。

为了深入了解存储器的原理及其在实际应用中的表现，我们进行了储存原理实验。

二、实验目的1. 理解存储器的基本概念、分类、组成及工作原理；2. 掌握存储器的读写操作过程；3. 了解不同类型存储器的优缺点；4. 分析存储器性能的影响因素。

三、实验内容1. 静态随机存储器（SRAM）实验（1）实验目的：掌握SRAM的读写操作过程，了解其优缺点。

（2）实验内容：通过实验，观察SRAM的读写过程，记录读写时序，分析读写速度。

（3）实验结果：SRAM读写速度快，但价格较高，功耗较大。

2. 动态随机存储器（DRAM）实验（1）实验目的：掌握DRAM的读写操作过程，了解其优缺点。

（2）实验内容：通过实验，观察DRAM的读写过程，记录读写时序，分析读写速度。

（3）实验结果：DRAM读写速度较SRAM慢，但价格低，功耗小。

3. 只读存储器（ROM）实验（1）实验目的：掌握ROM的读写操作过程，了解其优缺点。

（2）实验内容：通过实验，观察ROM的读写过程，记录读写时序，分析读写速度。

（3）实验结果：ROM只能读，不能写，读写速度较慢。

4. 固态硬盘（SSD）实验（1）实验目的：掌握SSD的读写操作过程，了解其优缺点。

（2）实验内容：通过实验，观察SSD的读写过程，记录读写时序，分析读写速度。

（3）实验结果：SSD读写速度快，功耗低，寿命长。

四、实验分析1. 不同类型存储器的读写速度：SRAM > SSD > DRAM > ROM。

其中，SRAM读写速度最快，但价格高、功耗大；ROM读写速度最慢，但成本较低。

2. 存储器性能的影响因素：存储器容量、读写速度、功耗、成本、可靠性等。

在实际应用中，需要根据具体需求选择合适的存储器。

3. 存储器发展趋势：随着计算机技术的不断发展，存储器性能不断提高，功耗不断降低，成本不断降低。
