阻火器型号及用途

正确的选择石化设备阻火器一.选型结构的确定1阻火器的类别按阻火器阻止火焰速度分类：（1）阻爆燃型阻火器（2）阻爆轰型阻火器（3）耐烧型阻火器按阻火器安装位置分类：（1）管端阻火器（2）管中阻火器按阻火器用途分类：（1）油罐阻火器（2）加热炉阻火器（3）火炬阻火器（4）排风道阻火器（5）乙炔阻火器（6）氢气放空阻火器按阻火器MESG值分类：（1）适用于Ⅰ级气体的阻火器（2）适用于Ⅱa级气体的阻火器（3）适用于Ⅱb级气体的阻火器（4）适用于Ⅱc级气体的阻火器2阻火器的选型油罐阻火器（管端阻火器）石油工业储罐由于油品输送，外界温度的变化和轻质油品容易蒸发等原因容易气体外排，当受到雷击火花或外界火源的作用时油罐经常容易发生火灾，造成严重损失。

为保证排出气体不受外界火源或雷击火花等影响，在储罐的通气口安装阻火器以保证储罐的安全运行。

油罐阻火器（管端阻火器ZH00）的性能及特点：A.油罐阻火器适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品，如汽油、煤油、原油、笨、甲苯及化工原料的储罐。

B.油罐阻火器能阻止速度不大于45m/s的火焰通过。

C.油罐阻火器能承受0.9Mpa水压试验。

D.油罐阻火器必须经过连续13次阻爆性能试验，每次均能阻火，阻爆性能合格。

E.油罐阻火器耐烧1h无回火，耐烧性能合格。

（2）油罐阻火器结构（见图）（3）油罐阻火器的维护与保养，为了确保油罐阻火器的性能达到安全使用的目的，阻火器应定期进行检查，保养。

A.阻火器每半年应检查一次，检查阻火层是否堵塞，变形，腐蚀等。

B.被堵塞的阻火层应清洗干净以保证阻火层上每个孔眼畅通，对于变形和腐蚀的阻火层应立即更换。

加热炉阻火器（管道阻火器）加热炉阻火器（管道阻火器）适用于加热炉、裂解炉、燃气锅炉等。

因为这些炉子都使用可燃气体作为燃料，由于操作上的失误或泄漏，易于造成输气管线回火而引起的工艺装置爆炸危险。

为了防止这一安全事故，应安装加热炉阻火器。

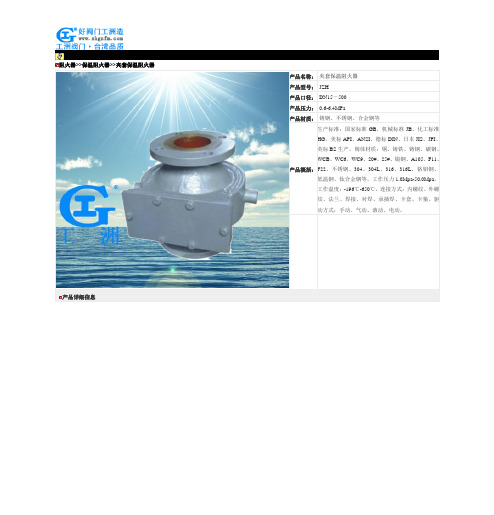

阻火器>>保温阻火器>>夹套保温阻火器产品详细信息呼吸阀阻火器系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。

3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。

4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。

（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。

）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。

管道的最终控制是阀门。

阻火器使用说明书中国·乐山市热工仪表有限公司一、用途及特点阻火器是用来阻止易燃气体,液体的火焰蔓延和防止回火而引起爆炸的安全装置。

通常装在输送或排放易燃易爆气体的储罐和管线上。

如火炬，加热燃烧系统，石油气体回收系统或其它易燃气体系统。

阻火器能够阻止火焰继续传播并迫使火焰熄灭，阻火器是由许多细小通道或孔隙组成的，当火焰进入这些细小通道后就形成许多细小的火焰流。

由于通道或孔隙的传热面积很大，火焰通过通道壁进行热交换后，温度下降，到一定程度时火焰即被熄灭。

二、主要技术参数适用介质：燃气、油、气体等工作温度：≤80℃法兰标准：JB、GB、HG壳体材质：WCB执行标准：SY7511-87、GB5908、GB13347-92三、维护与保养1、为了确保阻火器的性能达到使用目的，在安装阻火器前，必须认真阅读厂家提供的说明书，并仔细核对标牌与所装管线要求是否一致。

2、阻火器上的流向标记必须与介质流向一致。

3、每隔半年应检查一次。

检查阻火层是否有堵塞、变形或腐蚀等缺陷。

4、被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。

5、清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。

6、重新安装阻火层时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。

该阻火器适合于氢气等一切易燃易爆气体。

四、定货须知为了保证提供的产品能满足贵公司（厂）的使用要求，请按以下要求提供必要的参数：1、产品型号2、公称压力3、公称通径4、工作介质5、工作温度6、法兰标准7、结构长度（有要求时）五、图形。

阻爆轰型阻火器广泛应用于易燃液体、蒸气和气体处理领域的防爆。

采用双
向构造，可阻止亚音速爆燃，在熄灭火焰源头的同时，可消除爆燃和爆轰产生的
高速和高压。

阻火芯采用波纹板形式，易于清洗，抗压强度高，有效控制压力降，
所以该产品能有效使用在任意管道系统。

阻爆轰型阻火器的型号
型号规格公称压力温度
PN2.5-PN420
ZFD阻爆轰型阻火器1/2”(15mm)-20”(500mm)
-196℃-600℃
150LB-2500LB 壳体阻火芯垫片连接标准
碳钢304不锈钢316L 不锈钢哈氏合金其他
304不锈钢316不锈钢哈氏合金PTFE 其他
石墨复合垫PTFE 碳纤维其他
螺纹（ANSI 及GB）对焊（ANSI 及GB）
法兰（ANSI、DIN、JIS 及GB）
阻爆轰型阻火器的尺寸尺寸表
注：更大尺寸可以定制，也可以按客户提供图纸加工。

口径SIZE L （mm）H （mm）?（mm）传感器/排污口(In.)大约重量（Kg）DN In.5025002801541/2408035003402421/27910046003402421/29915067504303283/416520088005604453/4295250109006755253/44253001211507356233/4756500
20
1500
1100
925
3/4
1150。

氢气阻火器是一种用于防止氢气火焰进入管道的设备，通常用于工业生产中。

本文将介绍氢气阻火器的选用标准，并探讨其在实际应用中的作用。

一、阻火器的种类和选用标准阻火器是一种用于防止火焰蔓延的设备，根据结构和工作原理，阻火器可分为百叶窗式、迷宫式、旋转型和烧结式等多种类型。

在选用阻火器时，应考虑以下因素：1. 火焰传播速度：火焰传播速度是选择阻火器类型的重要参数之一。

对于低速火焰，可以选择百叶窗式或迷宫式阻火器；对于高速火焰，则应选择烧结式阻火器。

2. 管道直径：阻火器的尺寸应与管道直径相匹配。

一般来说，管道直径越大，所需的阻火器尺寸也越大。

3. 气体性质：阻火器的性能还取决于所处理气体的性质。

例如，对于氢气等易燃气体，应选择具有较高耐火等级的阻火器。

4. 维护成本：在选择阻火器时，还应考虑其维护成本。

一些类型的阻火器需要定期清洗或更换部件，因此其维护成本可能会较高。

二、氢气阻火器的应用氢气阻火器广泛应用于工业生产中的氢气管道中，其主要作用是防止氢气火焰进入管道，避免造成火灾或爆炸事故。

在选用氢气阻火器时，应遵循以下原则：1. 安全性：氢气阻火器应具有较高的耐火性能，能够阻止火焰蔓延。

2. 可靠性：氢气阻火器应具有较长的使用寿命和较高的可靠性，以确保其在长期使用中能够保持正常工作。

3. 经济性：在满足安全性和可靠性要求的前提下，应选择具有较低维护成本的氢气阻火器，以降低总体成本。

在实际应用中，氢气阻火器还应注意以下几点：1. 安装位置：氢气阻火器应安装在氢气管道的进气端或出气端，以确保能够有效地阻止火焰蔓延。

2. 压力等级：氢气阻火器的压力等级应与所处理氢气的压力相匹配。

过高或过低的压力可能导致阻火器损坏或无法正常工作。

3. 定期检查：为了保证氢气阻火器的正常工作，应定期进行维护和检查。

检查内容包括检查阻火器内部是否有积碳、更换已经损坏或失效的部件等。

4. 操作规范：操作人员应严格按照操作规范使用氢气阻火器，例如在安装和使用过程中应注意安全、定期进行维护和检查等。

阻火器的正确选型阻火器（又名防火器、隔火器）是用来阻止易燃气体和易燃液体蒸气的火焰蔓延的安全装置。

早在1928年阻火器已被应用于石油工业，以后随着工业发展普遍用于化学工业、煤矿、水运、采油、铁路运输、煤气输送管网及油气回收系统等。

一、阻火器的阻火机理大多数阻火器是由能够通过气体的许多细小通道或孔隙的固体材质所组成，对这些通道或孔隙要求尽可能小，小到能使火焰被熄灭。

火焰能够被熄灭的机理是传热作用和器壁效应。

1.1 传热作用阻火器是由许多细小通道或孔隙组成的，当火焰进入这些细小通道后，就形成许多细小的火焰流。

由于通道的传热面积大，火焰通过通道壁进行热互换后，温度下降，达到必然程度火焰可以熄灭。

按照英国罗卜尔（M·Roper）对波纹型阻火器进行的实验表明，当把阻火器的材料的导热性提高460倍时，其熄灭直径仅改变2.6%。

这说明材质问题是次要的。

也就是说传热作用是熄灭火焰的一种原因，但不是主要的原因。

1.2 器壁效应按照燃烧与爆炸连锁反映理论，以为燃烧与爆炸现象不是分子间直接作用的结果，而是在外来能源（热能、辐射能、电能、化学能等）的激发下，使分子键受到破坏，产生具有反映能力的分子（称为化学分子），这些活性分子发生化学反映时，首先割裂为十分活泼而寿命短促的自由基。

化学反映是靠这些自由基进行的。

自由基与另一分子作用的结果除生成物之外，还能产生新的自由基。

这些新的自由基反复地反映，又消耗又生成，不断地进行下去。

由此可知易燃混合气体自行燃烧（在开始燃烧后，没有外界能源的作用）的条件是：新产生的自由基数等于或大于消失的自由基数。

随着阻火器通道尺寸的减小，自由基与反映分子之间碰撞概率随之减少，而自由基与通道壁的碰撞概率反而增加，这样就促使自由基反映减低。

当通道尺寸减少到一数值时，这种器壁效应就造成了火焰不能继续传播的条件，火焰即被阻止。

因此器壁效应是阻止火焰的主要机理。

二、阻火器的选型2.1 阻火器按用途选型阻火器按用途可分储罐阻火器、加油站阻火器、加热炉阻火器、火炬阻火器、放空管阻火器、煤气输送管阻火器等。

阻火器的分类及选型1。

阻火器的分类1.0.1 按性能分类1。

0 。

1。

1 阻爆燃型阻火器：用于阻止亚声速传播的火焰蔓延。

1。

0 .1。

2 阻爆轰型阻火器：用于阻止声速和超声速传播的火焰蔓延。

1。

0。

2按使用场所分类1。

0。

2。

1放空型阻火器：安装在储罐（或槽车)的放空管道上，用以防止外部火焰传入储罐(或槽车)内，分为管端型和普通型。

管端型：一端与大气相通,为防止灰尘和雨水进入阻火器内部,顶部安装由温度控制开启的防风雨帽。

管端型放空阻火器为阻爆燃型.普通型:两端与管道相连，通过下游管道与大气相通.分为阻爆燃型和阻爆轰型.1。

0-2.2管道阻火器:安装在密闭管路系统中，用以防止管路系统一端的火焰蔓延到管路系统的另一端.分为阻爆燃型和阻爆轰型。

1。

0.3 按结构分类1.0-3。

1 充填型阻火器充填型阻火器又称填料型阻火器。

1.0。

3。

2 板型阻火器板型阻火器有平行板型和多孔板型两种.1。

0—3.3 金属网型阻火器这种类型的阻火器熄灭火焰的能力有限，目前已很少使用。

1.0—3.4液封型阻火器这类阻火器的特点是可以用于含有少量固体粉粒的物料体系.1。

0—3.5波纹型阻火器以上5种类型的阻火器在工业实践过程中，波纹型阻火器由于其稳定的性能而得到广泛的应用。

本规定以波纹型阻火器为例来说明阻火器的选用、安装和维护。

2。

阻火器的选用2.0。

1 阻火器的选用步骤2。

0.1。

1 根据使用场所决定采用放空阻火器还是管道阻火器。

2.0.1.2 确定采用阻爆燃型阻火器还是阻爆轰型阻火器。

火焰波在管道内的传播速度不仅与介质种类、所在管道的温度、压力有关外，还与阻火器与点火源之间的距离、安装位置、阻火器与点火源间的管道形状有关。

因此选用的阻火器阻火元件的通道直径要能阻止这种情况下的火焰蔓延,这就需要确定是采用阻爆燃型还是阻爆轰型阻火器，通常由试验或根据经验来确定。

2。

0。

1。

3 根据介质在实际工况条件下的MESG值来选用合适规格的阻火器.（1）国标《爆炸性环境用防爆电气设备通用要求）(GB3 836.1 -83）中，对爆炸性气体混合物按最大试验安全间隙（MESG）分成不同的技术安全等级,见表4.O.tMESG分级表表4。

阻火器标准里，已证实个含油气盆地，3个获得油气显示的盆地。

待探明油气资源量分别为4．23亿吨和．92万亿立方米。

中西部地区的前陆盆地冲断带、大型隆起带和大面积地层岩性油气藏是未来油气勘探的主要领域。

中西部地区塔里木、四川、鄂尔多斯和准噶尔等盆地发育一系列大型古隆起，除伊盟和渭北隆起外均发现大中型气田，显示出巨大的勘探潜力。

鄂尔多斯近年来相继发现志靖、安塞和西峰等大油田，使之成为陆上石油储量增长最快的盆地，产量从2年的55万吨上升到24年的5万吨。

而塔里木盆地继998年发现克拉2大气田后，又相继发现迪那、吉拉克等大气田，为新疆—上海的天然气管道提供了充足气源。

而西部海相碳酸盐地层也有重大突破，四川盆地发现普光大气田，探明储量达25亿立方米，塔里木盆地轮南地区奥陶系海相碳酸盐岩油田储量规模不断扩大，石油可采不锈钢阻火器一、产品概述：GYW型阻爆燃型管道阻火器系新新型可燃气体管道阻火器，属更新换代的新产品。

该阻火器是中国石油化工总公司北京设计院于一九八六年设计的科技成果,中国科学技术大学与公安部天津消防科学研究所联合测试，其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。

阻火器结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于清洗。

壳体采用不锈钢，碳钢等多种材料，可满足各种不同工艺管道的需要。

性能及特点：•该阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火。

•易检修，安装方便。

耐烧性能合格，耐烧试验1小时无回火现象。

•阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。

壳体水压试验合格。

适用范围：该阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等，输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。

二、零部件材料：阀体材料碳钢WCB、不锈钢304、316、阻火芯件材料不锈钢防爆阻火波纹板密封件材料耐油石棉橡胶、四氟PTFE环境温度℃≤480公称压力(MPa)0.6~5.0防爆级别BS5501:ⅡA、ⅡB、ⅡC三、不锈钢阻火器主要外形与法兰连接尺寸：安装尺寸（毫米）规格（DN）重量（㎏/台）D2D L H n-Φ506Φ110Φ1402202354×148017Φ150Φ1852802704×1810020Φ170Φ2053252754×1815025Φ225Φ2604252908×1820035Φ280Φ3154953058×1825046Φ335Φ37059532012×18注：连接法兰符合JB78-59《铸铁法兰》的规定。

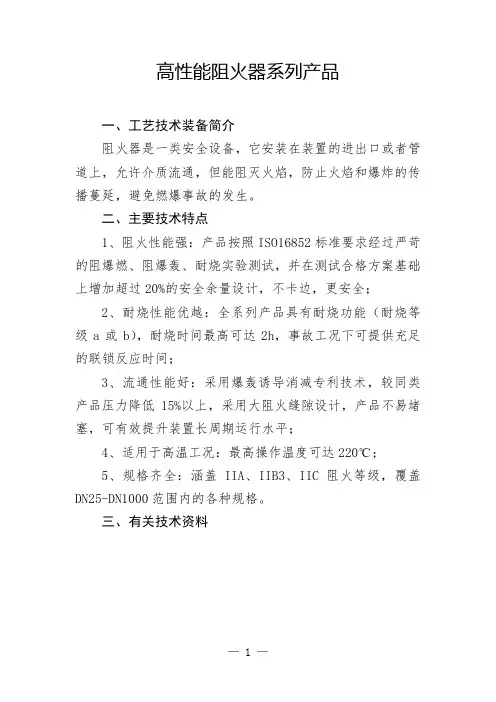

高性能阻火器系列产品
一、工艺技术装备简介
阻火器是一类安全设备，它安装在装置的进出口或者管道上，允许介质流通，但能阻灭火焰，防止火焰和爆炸的传播蔓延，避免燃爆事故的发生。

二、主要技术特点
1、阻火性能强：产品按照ISO16852标准要求经过严苛的阻爆燃、阻爆轰、耐烧实验测试，并在测试合格方案基础上增加超过20%的安全余量设计，不卡边，更安全；
2、耐烧性能优越：全系列产品具有耐烧功能（耐烧等级a或b），耐烧时间最高可达2h，事故工况下可提供充足的联锁反应时间；
3、流通性能好：采用爆轰诱导消减专利技术，较同类产品压力降低15%以上，采用大阻火缝隙设计，产品不易堵塞，可有效提升装置长周期运行水平；
4、适用于高温工况：最高操作温度可达220℃；
5、规格齐全：涵盖IIA、IIB3、IIC阻火等级，覆盖DN25-DN1000范围内的各种规格。

三、有关技术资料
图1 DN1000管道爆轰型阻火器图2 阻火器耐烧性能实验测试图3 阻火器产品在罐区的应用。

阻火器的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。

阻火器有很多种，今天给大家讲讲一讲阻爆燃型阻火器。

阻爆燃型阻火器由氧气供给到爆炸前锋面来控制燃烧速率，爆炸前锋面以亚音速在未燃烧气体中传播。

传播机理是传热效应。

在爆燃中，燃烧反应强烈依赖于能量释放区域中的热量和质量扩散。

阻火器采用双向构造，可阻止亚音速爆燃，在熄灭火焰源头的同时，可消除爆燃和爆轰产生的高速和高压。

阻火芯采用波纹板形式，易于清洗，抗压强度高，有效控制压力降，因此能有效使用在任意管道系统。

阻爆燃型阻火器常用于高于环境/大气温度和压力（通常达60°C 0.01MPa.g）下的工艺操作。

根据客户要求，可以提供特殊材料和防护涂层，适用于甲烷、丙烯、乙烯类易燃介质使用。

型号规格公称压力温度ZFG 阻爆燃型阻火器1/2”(15mm)-64”(1600mm)PN2.5-PN420150LB-2500LB-196℃-600℃壳体阻火芯垫片连接标准碳钢304不锈钢316L 不锈钢哈氏合金其他304不锈钢316不锈钢哈氏合金PTFE 其他石墨复合垫PTFE 碳纤维其他螺纹（ANSI 及GB）对焊（ANSI 及GB）法兰（ANSI、DIN、JIS 及GB）口径SIZE L（mm）H（mm）温度传感器口(In.)大约重量（Kg）DN In.151/2155215--12 203/4155215--12 2511552153/812 401-1/21802553/818 5022252853/819 652-1/22552953/825 8032603051/229 10043203051/235 150********/252 20084853851/270 250105953953/491 300126354053/4112 350148004703/4138 400168604953/4175 450189305203/4210 5002010005403/4245注：更大尺寸可以定制，也可以按客户提供图纸加工。
