引水式水电站设计计算书

水电站课程设计任务书及指导书引水式水电站引水系统设计（供水工专业用）水利工程系2019.05.01设计任务书一目的和作用课程设计是工科院校学生在校期间一个较为全面性、总结性、实践性的教学环节。

它是学生运用所学知识和技能，解决某一工程问题的一项尝试。

通过本次课程设计使学生巩固、联系、充实、加深、扩大所学基本理论和专业知识，并使之系统化；培养学生综合运用所学知识解决实际问题的能力和创新精神；培养学生初步掌握工程设计工作的流程和方法，在设计、计算、绘图、编写设计文件等方面得到一定的锻炼和提高。

二基本资料梯级开发的红旗引水式水电站，电站的主要任务是发电，并结合水库特性、地区要求可发挥水产养殖等综合效益。

电站建成后投入东北主网，担任系统调峰、调相及少量的事故备用容量，同时兼向周边地区供电。

该电站水库库容较小，不担任下游防洪任务，工程按二等Ⅱ级标准设计。

经比较分析，该电站坝型采用混凝土重力坝，厂房型式为引水式，安装4台水轮发电机组。

引水系统的布置应考虑地形、地址、水力及施工条件，考虑到常规施工技术条件，引水隧洞洞泾不宜超过12m。

因此，引水系统采用两条引水隧洞，在隧洞末端各设置一个调压室，从每个调压室又各伸出两条压力管道，分别给4台机组供水。

供水方式为单元供水，管道轴线与厂房轴线相垂直，水流平顺，水头损失小。

经水能分析，该电站有关动能指标为：水库调节性能年调节装机容量 16万kw （4台×4万kw）水轮机型号HL240 额定转速107.1r/min校核洪水位（0.1%）194.7m 设计洪水位（1%）191.7m正常蓄水位191.5m 死水位190m最大工作水头38.1 m 加权平均水头36.2 m设计水头36.2 m 最小工作水头34.6 m平均尾水位152.0 m 设计尾水位150.0 m发电机效率 96%-98%单机最大引用流量 Q max=124.91m3/s引水系统长度约800m三试根据上述资料，对该电站进行引水系统的设计，具体包括进水口、引水隧洞、调压室及压力管道等建筑物的布置设计与水电站的调节保证计算等内容。

水电站课程设计计算书姓名:杜义超学号：20090510103班级:水工一班教师：韩菊红水电站课程设计计算书1．课程设计目的水电站厂房课程设计是《水电站》课程的重要教学环节之一,通过水电站厂房设计可以进一步巩固和加深厂房部分的理论知识，培养学生运用理论知识解决实际问题的能力,提高学生制图和使用技术资料的能力。

为今后从事水电站厂房设计打下基础。

2。

工程概况XX江水电站大坝工程已经完毕，坝型为拱坝，按规划,电站为引水式，场基地质条件良好,电站将坐落在新鲜岩基上，在站址处970米高程有公路通过,电站引水流量为112m³/s，装机年利用小时约5000小时。

水电站总装机10万kw，装机4台，单机25000kw.3. 设计参数及依据1、水库及水电站特征参数(1）水库水位上游最高水位 1075m正常高水位 1074m上游最低水位 1066m设计洪水下泄量 900m³/s（2）厂址水位流量关系曲线（3）对外交通下游右岸有永久公路通过，高程为970米。

2、水电站主要动力设备及辅助设备（1） 水轮机：型号 HL180-LJ —200额定出力 26000kw 额定转速 375r/min 单机额定（最大）流量 112m 3/s 设计水头 107m 主轴直径 0.4m 导叶高度0b 0。

4m 座环直径a D 3。

40m 3、水轮发电机：型号TS10/32—164、调速器设备调速器型号:DT —100机械柜尺寸：长×宽×高=750×550×1300（mm) 电气柜尺寸:长×宽×高＝800×550×2360（mm ） 油压装置型号：YZ-2.55、厂房附属设备 （1)水轮机前蝴蝶阀（2）厂用变压器型号：1500000/110SPL -厂用变压器参考数据：4.主厂房总长度的确定：厂房总长度取决于机组段的长度、机组台数和装配场长度。

一、设计课题水电站有压引水系统水力计算。

二、设计资料及要求1、设计资料见《课程设计指导书、任务书》；2、设计要求： （1）、对整个引水系统进行水头损失计算； （2）、进行调压井水力计算球稳定断面； （3）、确定调压井波动振幅，包括最高涌波水位和最低涌波水位； （4）、进行机组调节保证计算，检验正常工作状况下税基压力、转速相对值。

三、调压井水力计算求稳定断面<一>引水道的等效断面积：∑=ii fL Lf ， 引水道有效断面积f 的求解表栏号引水道部位过水断面f i （m 2）L i (m) L i/f i所以引水道的等效断面积∑=ii fL Lf =511.28/21.475=23.81 m 2 <二>引水道和压力管道的水头损失计算： 引水道的水头损失包括局部水头损失h 局和沿程水头损失h 沿两部分 压力管道的水头损失包括局部水头损失h 局和沿程水头损失h 沿两部分1,22g 2h Qϖξ局局=g ：重力加速度9.81m/s 2 Q ：通过水轮机的流量取102m 3/s ω ：断面面积 m 2 ξ：局部水头损失系数局部水头损失h 局计算表栏号引水建筑物部位及运行工况 断面面积 ω（m 2） 局部水头损失系数 局部水头损失10-6Q 2（m ） 合计(m) (1) 进 水 口拦污栅 61.28 0.12 0.017 0.307(2) 进口喇叭段 29.76 0.10 0.060 (3) 闸门井 24.00 0.20 0.184 (4) 渐变段23.88 0.05 0.046 (5) 隧 洞 进口平面转弯 23.76 0.07 0.0660.204 (6) 末端锥管段 19.63 0.10 0.138 (7)调 压正常运行19.630.100.1382.202 (1) 拦污栅 61.28 4.1 0.067 (2) 喇叭口进水段 29.76 6.0 0.202 (3) 闸门井段 24.00 5.6 0.233 (4) 渐变段 23.88 10.0 0.419 (5) D=5.5m 23.76 469.6 19.764 (6) 锥形洞段 21.65 5.0 0.231 (7)调压井前管段19.6310.980.559(8) 井增一台机负荷，从调压井流入管道19.63 1.50 2.064(9)压力引力管道上水平段平面转弯19.63 0.04 0.0554.464（10）下水平段平面转弯9.08 0.08 0.515 （11）斜井顶部立面转弯19.63 0.09 0.124 （12）斜井底部立面转弯9.08 0.09 0.579 （13）锥管9.08 0.08 0.515 （14）三台机满发1岔管19.63 0.30 0.413 （15）三台机满发2岔管19.63 0.45 0.619 （16）一台机满发1岔管19.63 0.27 0.372(17) 一台机满发2岔管19.63 0.27 0.372(18) 蝴蝶阀9.08 0.14 0.900从上表中可以看出：引水道的h局=0..037+0.204+2.202=2.713m压力管道的h局=4.464m2,23422nh QRlϖ=沿n：糙率系数，引水道糙率取最小值0.012；压力管道取最大值0.013 l ：引水道长度m ω：断面面积m2R：为水力半径m Q ：通过水轮机的流量m3/s沿程水头损失h程计算表栏号引水道部位过水断面面积W（2m）湿周（m）水力半径R（m）引水道长（m）h程610-2n2Q(m)合计（m）1 进水喇叭口进水段29.76 21.98 1.3540 6.0 4522.448 0.0072 闸门井段24.00 20.00 1.2000 5.6 7625.272 0.0113 口 渐变段 23.88 18.64 1.2811 10.0 12606.781 0.018 4 隧 洞 D=5.5M 段 23.76 17.28 1.3756 469.6 543680.535 0.815 5 锥形洞段 21.65 16.49 1.3125 5.0 7423.307 0.011 6调压井 前管段 19.6315.711.250010.9821154.080.0327 1号叉管 19.63 15.71 1.2500 35.74 68856.723 0.109 8 1-2号叉管 19.63 15.71 1.2500 29.21 56276.018 0.040 9 2号叉管 19.63 15.71 1.2500 12.23 23562.331 0.004 10 锥管段 13.85 13.19 1.0500 3.97 19396.641 0.003 11D=3.4段9.0810.680.850021.25321684.6320.057计算隧洞的沿程水头损失用的糙率取最小值0.012；计算压力管道的沿程水头损失用的糙率 取最大值0.013。

水电站厂房设计说明书(MY 水电站)1.绘制蜗壳单线图1.1蜗壳的型式水轮机的设计头头H p =46.2m>40m ，水轮机的型式为HL220-LJ-225，可知本水电站采用混流式水轮机，转轮型号为220，立轴，金属蜗壳，标称直径D 1=225cm=2.25m 。

1.2蜗壳主要参数的选择[1]金属蜗壳为圆断面，由于其过流量较小，蜗壳的外形尺寸对水电站厂房的尺寸和造价影响不大，因此为了获得良好的水力性能一般采用0ϕ= 340°～350°。

本设计采用0ϕ = 345°，通过计算得出通过蜗壳进口断面的流量Q c ，计算如下：①单机容量：60000KW15000KW 4N f ==，选取发电机效率为f η=0.96，这样可求得 水轮机的额定出力：1500015625KW 0.96N fN r fη=== ②设计水头：H p =H r =46.2m ，D 1=2.25m 由此查表得：η= 0.91131150L/s 1.15m /s 1Q ==水轮机以额定出力工作时的最大单位流量： 15625131.11 1.15m /s 1max33229.819.812.2546.20.91221N rQ D H r η===<⨯⨯⨯③水轮机最大引用流量：1231.112.2538.2m /s max 1max 1Q Q D ==⨯= ④蜗壳进口断面流量：3453max 38.236.61m /s 0360360Q Q c ϕ==⨯= 根据《水力机械》第二版中图4-30可查得设计水头为46.2m<60m 时蜗壳断面平均流速为V c =5.6 m/s 。

由附表5可查得：座环外直径D a =3850mm ，内直径D b =3250mm ，；座环外半径r a =1925mm ，座环内半径r b =1625mm 。

座环示意图如图一所示：1.3蜗壳的水力计算1.3.1对于蜗壳进口断面 断面的面积：20max m 537.63606.53452.38360=︒⨯︒⨯=︒==c c c c V Q V Q F ϕ 断面的半径：m 443.16.53603452.383600max max =⨯⨯︒︒⨯===︒ππϕπρccV Q F从轴中心线到蜗壳外缘的半径：2 1.9252 1.443 4.811m max max R r a ρ=+=+⨯=1.3.2对于中间任一断面设i ϕ为从蜗壳鼻端起算至计算面i 处的包角，则该断面处max 360ii Q Q ϕ=，max360i c Q V ρπ=，2i a i R r ρ=+其中：3max 38.2m /s Q =， 5.6m /s c V =，1925mm 1.925m a r ==。

目录第一章（空） (2)第二章枢纽布置、挡水及泄水建筑物 (2)第三章水能规划 (14)第四章水电站引水建筑物 (20)第五章水电站厂房 (32)第六章专题机墩结构动力计算 (35)第一章 （空）第二章 枢纽布置、挡水及泄水建筑物2．2挡水及泄水建筑物2.2.1坝高的确定2.2.1.1 设计状况2h l =0.0166×（1.5×16）5/4×61/3=1.6m 2L l =10.4×1.60.8=15.15mm L H cth L h ho L L L 53.0115.156.124212=⨯⨯==πππm h 83.27.053.06.1=++=∆设校核状况2h l =0.0166×165/4×61/3=0.9653m2L l =10.4×0.96530.8=10.11mm L H cth L h ho L L L 29.0111.109653.024212=⨯⨯==πππm h 76.17.029.09653.0=++=∆校2.2.1.2 坝顶高程m h H h H 76.24176.24176.124083.24083.2238max =⎭⎬⎫⎩⎨⎧=+=∆+=+=∆+=校校设设坝顶高程取坝顶防浪墙高为1.2m ，则坝顶高程为241.76-1.2=240.56m2.2.2 挡水建筑物2.2.2.1基本剖面应力条件 m HB c22.813.081.924119101=-=-=αγγ稳定条件 m f KH B c68.893.0081.92468.011910.1)(102=⎪⎭⎫⎝⎛-+⨯⨯=-+=αλγγ坝底宽度 m B B B 68.8968.8922.81max max 21=⎭⎬⎫⎩⎨⎧=⎭⎬⎫⎩⎨⎧= 取89.7m2.2.2.2实用剖面坝顶宽度(8%~10%)H=(0.08~0.1)×127.56=10.2～12.756m 取坝顶宽为12米。

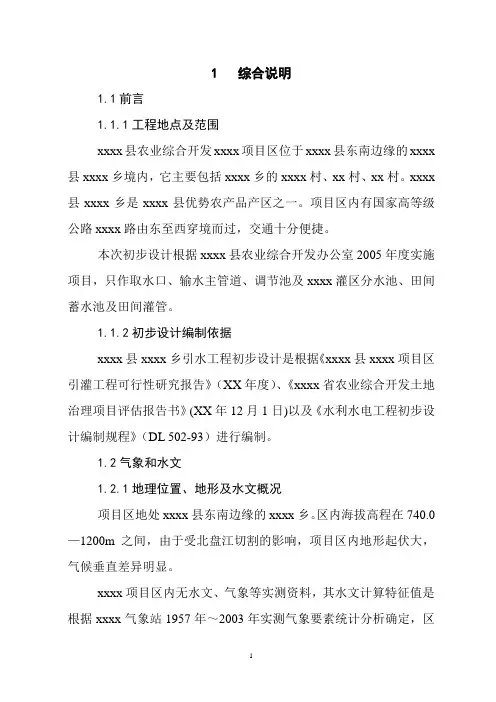

1 综合说明1.1前言1.1.1工程地点及范围xxxx县农业综合开发xxxx项目区位于xxxx县东南边缘的xxxx 县xxxx乡境内，它主要包括xxxx乡的xxxx村、xx村、xx村。

xxxx 县xxxx乡是xxxx县优势农产品产区之一。

项目区内有国家高等级公路xxxx路由东至西穿境而过，交通十分便捷。

本次初步设计根据xxxx县农业综合开发办公室2005年度实施项目，只作取水口、输水主管道、调节池及xxxx灌区分水池、田间蓄水池及田间灌管。

1.1.2初步设计编制依据xxxx县xxxx乡引水工程初步设计是根据《xxxx县xxxx项目区引灌工程可行性研究报告》（XX年度）、《xxxx省农业综合开发土地治理项目评估报告书》(XX年12月1日)以及《水利水电工程初步设计编制规程》（DL 502-93）进行编制。

1.2气象和水文1.2.1地理位置、地形及水文概况项目区地处xxxx县东南边缘的xxxx乡。

区内海拔高程在740.0—1200m之间，由于受北盘江切割的影响，项目区内地形起伏大，气候垂直差异明显。

xxxx项目区内无水文、气象等实测资料，其水文计算特征值是根据xxxx气象站1957年～2003年实测气象要素统计分析确定，区内雨量充沛，年最高温度36.1℃，年平均气温15.7℃，年有效积温达4557.9℃，年均降雨量1204.4㎜，无霜期271～331天，属低热河谷气候。

1.2.2径流、洪水特征及成果xxxx引水工程取水口控制断面以上集雨面积17.23km2，根据xxxx气象站历年降雨资推求，多年平均径流量1032万m3，枯期（当年11月～次年4月）多年平均径流量175万m3，其各典型年年径流分配成果见表1.1。

表1.1 xxxx引水工程典型年年径流分配成果表单位:万m3月份典型年 5 6 7 8 9 10 11 12 1 2 3 4丰水年212 313 197 101 123 164 45.4 19.8 32 39.8 29 84.6 1976～1977平水年181 199 162 189 34.8 72.2 19 22.2 24.3 11.5 36.5 60.6 2002～2003枯水年69.6 176 123 59.1 97.8 128 11.9 10.3 18.8 24.6 12.7 47.3 1992～1993特枯年50.4 114 85.2 183 43.9 83.2 18.8 8.47 14.5 18.1 27.7 13.8 1962～1963xxxx引水工程取水口断面洪水均由暴雨形成，其洪水计算是根据雨洪法推求，其成果见表1.2。

4.860m 取b 进=5.000m 取B 进=7.500m 取B 前=21.000m 取L 前= （2）参考资料：《水电站建筑物》（王树人 董毓新主编）、《水电站》（成都水力发电学校主编）2 设计基本资料 机组台数 …………………………………………………n 1=2台压力前池计算书1 设计依据及参考资料 （1）设计依据：《水电站引水渠道及前池设计规范》（DL/T 5079—1997）、《小型水力发电站设计规范》（（GB 50071—2002）、《水电站进水口设计规范》（SD 303—88）。

单机引用流量……………………………………………Q 设=12.500m³/s 引渠末端渠底高程………………………………………▽1=1041.000m 单机容量……………………………………………………N=1600kW 引水渠设计引用流量 ……………………………………Q p =25.000m³/s 引渠末端渠道设计水深……………………………………h=2.460m 引渠末端渠道设计流速 …………………………………v 0=2.050m/s 引渠末段渠底宽度…………………………………………b=2.500m 引渠末段渠道边坡…………………………………………m=1 进水室隔墩厚度……………………………………………d=0.000m 进水室拦污栅的允许最大流速 …………………………v 进=0.900m/s 压力钢管根数 ……………………………………………n 2=1根 压力钢管内径………………………………………………D=2.700m3 侧堰布置及水力计算3.1 侧堰堰顶高程的确定 根据《水电站引水渠道及前池设计规范》第4.5.3条的规定，侧堰的堰顶高程应高于设计流量下水电站正常 堰顶与过境水流水面的高差……………………………△h=0.100m 侧堰类型正堰的流量系数 ………………………………m 0=0.427=2100.040m侧堰堰顶高程▽3=▽2 + △h运行时的过境水流水面高程△h(0.1～0.2m)，本工程取△h＝0.100m过境水流水面高程▽2=渠末渠底高程 + 渠道正常水深 根据《水电站引水渠道及前池设计规范》第A.0.3条，对于设一道侧堰的布置，当水电站在设计流量下正常运行，侧堰不溢水；当水电站突然甩全部负荷待水流稳定后全部流量从侧堰溢出，为控制工况。

FJD34260 FJD水利水电工程技术设计阶段引水式水电站水道水利学计算大纲范本水利水电勘测设计标准化信息网1998年1月水电站技术设计阶段引水式水电站水道水力学计算大纲主编单位：主编单位总工程师:参编单位：主要编写人员:软件开发单位：软件编写人员:勘测设计研究院年月目次1。

引言 (4)2. 设计依据文件和规范 (4)3.基本资料 (4)4.计算原则与假定 (6)5.计算内容与方法 (6)6.观测设计 (15)7.专题研究 (16)18.应提供的设计成果 (16)1 引言工程位于，是以为主, 等综合利用的水利水电枢纽工程。

水库最高洪水位m，正常蓄水位 m,死水位 m，最大坝高 m.电站总装机容量 MW,单机容量 MW,共台，保证出力 MW 。

电站设计水头 m,最大水头 m，最小水头 m.电站最大引用流量 m3/s.本工程初步设计于年月审查通过。

2 设计依据文件和规范2.1 有关本工程的文件（1) 工程可行性研究报告;（2）工程可行性研究报告审批文件；(3) 工程初步设计报告；（4）工程初步设计报告审批文件;（5）有关的专题报告。

2.2 主要设计规范(1）SDJ 12—78 水利水电枢纽工程等级划分及设计标准（山区、丘陵区部分) (试行)及补充规定；(2)SD 134—84 水工隧洞设计规范；(3）SD 303—88 水电站进水口设计规范(试行);(4）SD 144—85 水电站压力钢管设计规范(试行)；（5)DL/T 5058-1996 水电站调压室设计规范;（6）DL/T 5079—1997 水电站引水渠道及前池设计规范(7）SL 74—95 水利水电工程钢闸门设计规范；(8)SDL 173—85 水力发电厂机电设计技术规范。

3 基本资料3。

1 工程等级及建筑物级别（1）根据SDJ 12—78规范表1确定本工程为等工程。

(2)根据引水系统工程在水电站枢纽中所处的位置及其重要性,按SDJ 12—78确定建筑物级别为级。

课程设计设计名称颜家河水电站水文水能计算分析学年学期2013-2014学年第一学期课程名称水利水能规划课程设计专业年级水工112班姓名陈克瑞学号2011012172提交日期2014年1月3日成绩指导教师康艳水利与建筑工程学院目录第一章基本资料 (3)一、 1.1流域概况 (3)二、 1.2水文资料 (3)三、 1.3电站基本情况 (4)第二章设计年经流分析计算 (4)一、 2.1径流资料“三性”审查 (4)二、 2.2设计年径流频率分析计算 (6)三、 2.3不同频率年径流量及其年内分配过程 (6)四、 2.4计算日流量～频率历时曲线 (8)第三章设计洪水分析 (9)一、 3.1设计洪峰流量频率分析计算 (9)二、 3.2计算不同频率下的洪峰流量 (10)第四章水位流量关系曲线 (11)第五章水电站水能分析计算 (12)一、 5.1日平均出力～频率（历时）曲线 (12)二、 5.2出力～多年平均发电量关系曲线 (12)第六章水电站装机容量确定 (14)第七章总结 (14)第八章附表 (15)一、附表1林家村水文站实测历年逐月平均流量表 (15)二、附表2 林家村水文站实测历年最大洪峰流量表 (17)三、附表3 各水文站洪峰流量成果表 (17)四、附表4 年径流频率计算表 (18)五、附表5 洪峰流量累计计算表 (20)六、附表6 (21)七、附表7水位断面分析计算 (22)八、附表8 日平均流量-出力计算表 (23)九、附表9 出力-多年平均发电量计算表 (24)十、附表10装机～装机年利用小时数关系曲线 (25)第九章参考文献 (26)颜家河水电站水文水能计算分析第一章基本资料一、1.1流域概况颜家河水电站位于宝鸡市颜家河乡，是渭河干流陕西境内最上游的水资源开发工程，坝址控制流域面积29348 km2。

电站站址控制流域面积29950 km2。

渭河发源于甘肃渭源县乌鼠山，流经甘肃、宁夏、陕西三省26个县（市），全长818km，总流域面积6.24万km2。

《水电站》课程设计任务书题目：水电站地面式厂房布置设计发题日期：年月日完成日期：年月日专业名称：班号：学生姓名：主要指导教师：其他指导教师：武汉大学水利水电学院水电站教研室1工程概况及设计资料1.1工程概况湘贺水利枢纽位于向河上游，河流全长270公里，流域面积6000平方公里属于山区河流。

本枢纽控制流域面积1350平方公里，总库容22.15亿立方米，为多年调节水库。

本枢纽的目标是防洪和发电。

主要建筑物有重力拱坝，坝高77.5米，弧长370米；泄洪建筑物；开敞式溢洪道或泄洪隧洞；发电引水隧洞及岸边地面厂房等工程。

水电站总装机60MW，装机4台，单机15MW。

电站担任工农业负荷，全部建成后担任系统灌溉负荷。

电站厂房位于右岸坝下游几十米处，由引水隧洞供水，主洞内径5.5米，支洞内径3.4米，厂内装置4台混流式立式机组，出线方向为下游，永久公路通至左岸。

1.2基本资料1.2.1水库及水电站特征参数1、水库水位水库校核洪水位140.00 m水库设计洪水位137.00 m水库正常高水位125.00 m水库发电死水位108.00 m设计洪水尾水位77.00 m校核洪水尾水位78.50 m2、厂址水位流量关系曲线3、水电站特征水头最大水头56.00 m最小水头38.00 m平均水头50.84 m计算水头48.30 m4、地形地质电站枢纽地形参见地形图。

左岸地势较平缓，右岸地势较陡。

枢纽基岩系凝灰岩，岩石抗压强度较高，厂区有第四纪沉积层，厚约3米，河床砂卵石覆盖层平均深2~4米。

5、供电方式本电站初期为三台机组，远景为四台机组，投入系统运行，根据系统要求本电站能作调相运行，水电站主结线采用扩大单元结线方式，采用110千伏、35千伏及发电机电压10.5千伏三种电压等级送电；高压侧采用桥形结线方式。

电气主结线见图二。

6、对外交通下游左岸有永久公路通过。

1.2.2水电站主要动力设备及辅助设备1、水轮机：型号HL220-LJ-225额定出力15.6 MW额定转速214.3 r/min单机额定（最大）流量36.2m3/s2、水轮发电机：型号SF15-28/550机械柜尺寸：长×宽×高=750×950×1375（mm）电气柜尺寸：长×宽×高=550×804×2360（mm）（2）油压装置型号：YZ-l.04、厂房附属设备（l）水轮机前的蝴蝶阀（2）桥式吊车详见附表1，选定吊车型号，选用有关尺寸．5、电气设备（l）三相三线圈主变二台型号：SFSL1-50000/110/35/10尺寸：长×宽×高=6820×4520×8200（mm）轨距：1435（mm）检修起吊高度：8200（mm）主变压器身重：39.5（吨）（2）厂用变压器二台型号：SJL1－630/10/0.4厂用变压器参考数据：（3）机旁盘每台机六块：控制盘1块，保护盘1块，表计盘1块，动力盘1块，励磁盘2块。

FCB00509FCB初步设计阶段无压引水式水电站设计报告范本9 水库淹没处理及工程永久占地(中小型)水利水电勘测设计标准化信息网2000年7月1初步设计阶段无压引水式水电站设计报告9 水库淹没处理及工程永久占地(中小型)勘测设计院年月2目录9.1 工程及库区概况 (4)9.2 水库淹没损失 (4)9.3 库区淹没处理措施 (4)9.4 移民安置规划 (5)9.5 专项设施改建规划 (7)9.6 库区综合开发规划及库底清理 (7)9.7 淹没处理概算 (8)9.8 工程永久占地 (10)9.9 附表和附图 (11)39 水库淹没处理及工程永久占地9.1 工程及库区概况9.1.1 工程概况工程，系水系河游的梯级，上游与梯级相衔接，下游尾水与梯级相接。

坝址位于省县(市) 乡(镇) 村，距县(市) km。

坝址以上控制集雨面积 km2。

工程以为主，兼有、等综合效益，水库正常蓄水位为m，装机容量万kW，年发电量万kW·h，灌溉面积 hm2，多年平均供水量万m3。

本工程坝型为坝，坝顶高程 m，坝顶长 m。

工程静态总投资万元( 年9.2 水库淹没损失9.2.1 实物指标详查依据及方法本电站初步设计阶段淹没实物指标，由调查人员和地方干部组成联合调查小组依据《水利水电工程水库淹没处理设计规范(SD 130-84)》、《水利水电工程水库淹没实物指标调查细则(试行)》及确定的淹没水位标准，进行详查，调查结果均经库区各村、乡政府、县政府等盖章认可。

调查方法采用测量定线、插旗、埋设永久界桩，全面调查各淹没对象，精度符合上述《规范》要求。

具体方法详见《水库淹没调查及移民安置规划报告》。

9.2.2 水库淹没实物指标实物淹没涉及个乡村村民小组和城(镇)及企事业单位个；淹没总户数户，总人口人，其中农村人口人，企事业单位非农业人口人；淹没各类房屋万m2，其中农村房屋 m2；淹没土地 hm2，其中耕地 hm2。

水电站淹没实物指标汇总表，详见附表9-1。

FCB00506FCB初步设计阶段无压引水式水电站设计报告范本6.水力机械、电工、金属结构及采暖通风(中小型)水利水电勘测设计标准化信息网2000年7月1初步设计阶段无压引水式水电站设计报告6.水力机械、电工、金属结构及采暖通风(中小型)勘测设计院年月2目录6.1 水力机械报信.....................................................................(4 ) 6.2 电工 (13)6.3 金属结构 (21)6.4 采暖通风 (31)36.1 水力机械6.1.1 电站主要技术参数(1)水位上游：校核洪水位： m,设计洪水位： m,正常蓄水位： m,死水位：m。

下游：校核洪水位： m,设计洪水位： m,正常尾水位： m,最低尾水位： m。

(2)水头最大水头： m;全年加权平均水头： m;汛期加权平均水头： m;额定水头： m;最小水头： m。

(3)流量多年平均流量： m3/s;历年月平均最小流量： m3/s;电站引用流量： m3/s。

(4)泥沙全年过机泥沙平均含量： kg/m3;汛期过机泥沙平均含量： kg/m3;过机泥沙最大粒径： mm;过机泥沙级配表：(列表)；泥沙矿物成份及其含量：(列表)。

(5)水质pH：；悬浮物： g/L；钙盐： mg/L；镁盐： mg/L；二氧化碳： mg/L；硫化氢： mg/L；有机物： g/L；微生物： g/L。

(6)水温年平均水温：℃；月平均最高水温：℃；月平均最低水温：℃。

(7)地震烈度地震基本烈度：度。

(8)主要动能参数装机容量： kW；总库容：万m3；4调节库容：万m3；调节性能：；多年平均发电量：万kW·h；装机台数：台；年利用小时数： h；保证出力： kW；电站在系统中的运行方式：。

6.1.2 水轮机及其辅属设备6.1.2.1 机组台数确定本电站装机容量 kW，在电网中所占比重为，初拟装机台和台，采用转轮，进行比较，两种方案的能量参数详见表 6.1-1。

FCB00502FCB初步设计阶段无压引水式水电站设计报告范本2. 水文(中小型)水利水电勘测设计标准化信息网2000年7月1初步设计阶段无压引水式水电站设计报告2. 水文(中小型)勘测设计院年月22 水文目次2.1 流域概况..................................................................... ( 4 ) 2.2 气象........................................................................... ( 4 ) 2.3 水文基本资料...............................................................( 4 ) 2.4 径流...........................................................................( 5 ) 2.5 洪水...........................................................................( 7 ) 2.6 厂、坝区水位-流量关系曲线.......................................... ( 9 ) 2.7 水文预报站网规划及水情自动化测报系统 (10)2.8 泥沙 (10)2.9 蒸发 (11)2.10 冰情 (12)2.11 水文附图、附表 (12)32 水文2.1 流域概况江(河)为江(河) 岸级支流，干流发源于县境，流经、……等县市(中小河流)乡镇，在汇入江(河)。

河流全长 km，流域面积km2。

流域位于东经°′～°′，北纬°′～°′之间。

江(河)有较大的支流条，左岸入汇的……，右岸入汇的……。

目录目录..................................................................................................................................................... - 1 -第一章设计基本资料..................................................................................................................... - 3 -1.1地理位置 (3)1.2水文气象 (3)1.2.1水文条件............................................................................................................................ - 3 -1.2.2气象条件............................................................................................................................ - 4 -1.3工程地质 (4)1.4交通状况 (5)1.5设计控制数据 (5)第二章水轮机................................................................................................................................. - 5 -2.1特征水头 (5)2.1.1 H min的确定 ........................................................................................................................ - 5 -2.1.1.1校核洪水位................................................................................................................................. - 5 -2.1.1.2 设计洪水位................................................................................................................................ - 6 -2.1.1.3 正常蓄洪水位............................................................................................................................ - 6 -2.1.1.4设计低水位................................................................................................................................. - 7 -2.1.2 H max的确定........................................................................................................................ - 7 -2.1.2.1 校核洪水位................................................................................................................................ - 7 -2.1.2.2 设计洪水位................................................................................................................................ - 8 -2.1.2.3 正常蓄洪水位............................................................................................................................ - 8 -2.1.2.4设计低水位................................................................................................................................. - 9 -2.1.3 H av的确定..................................................................................................................... - 10 -2.2选型比较 (10)3.3调速系统 (14)3.4水轮机转轮流道尺寸： (15)3.4.1蜗壳尺寸.......................................................................................................................... - 15 -3.4.2尾水管尺寸...................................................................................................................... - 16 -第三章发电机................................................................................................................................... - 16 -第四章混凝土重力坝................................................................................................................... - 18 -4.1枢纽布置 (18)4.1.1枢纽布置形式.................................................................................................................. - 18 -4.1.2坝轴线位置...................................................................................................................... - 18 -4.2挡泄水建筑物.. (18)4.2.1坝顶高程确定.................................................................................................................. - 18 -4.2.1.1坝顶超出静水位高度△h ......................................................................................................... - 19 -4.2.2挡水建筑物——砼重力坝.............................................................................................. - 19 -4.2.2.1基本剖面................................................................................................................................... - 20 -4.2.2.2实用剖面................................................................................................................................... - 21 -4.2.2.3设计情况下............................................................................................................................... - 21 -第五章溢流坝................................................................................................................................. - 27 -5.1泄水建筑物—砼溢流坝 (27)5.1.2 堰顶高程....................................................................................................................... - 28 -5.1.3 溢流坝实用剖面设计..................................................................................................... - 29 -5.2溢流坝稳定应力计算.. (32)5.2.1设计洪水位（239.0）..................................................................................................... - 32 -5.2.2校核情况下（240.8 m） ................................................................................................. - 34 -5.3坝内构造. (36)5.3.1坝顶结构.......................................................................................................................... - 36 -5.3.1.1非溢流坝................................................................................................................................... - 36 -5.3.1.2溢流坝....................................................................................................................................... - 36 -5.3.2坝体分缝.......................................................................................................................... - 36 -5.3.2.1 给缝.......................................................................................................................................... - 36 -5.3.4坝内廊道.......................................................................................................................... - 36 -5.3.5坝基地基处理.................................................................................................................. - 36 -5.4溢流坝消能防冲. (37)第六章引水建筑物......................................................................................................................... - 38 -6.1引水隧整体布置 (38)6.1.1洞线布置（水平方向）.................................................................................................. - 38 -6.1.2洞线布置（垂直方向）.................................................................................................. - 38 -6.2细部构造. (38)6.2.1隧洞洞径................................................................................................................... - 39 -6.2.2隧洞进口段...................................................................................................................... - 39 -6.2.3拦污栅.............................................................................................................................. - 39 -6.2.4闸门断面尺寸............................................................................................................... - 40 -6.2.5进口高程计算............................................................................................................... - 40 -6.2.6压力管道设计.................................................................................................................. - 41 -第七章专题部分——调压室 ......................................................................................................... - 42 -7.1托马断面计算 (42)7.2涌浪计算 (44)7.2.1简单式调压室.................................................................................................................. - 44 -7.2.2阻抗式调压室.................................................................................................................. - 45 -7.2.3.差动式调压室.................................................................................................................. - 46 -7.3调压室结构设计. (48)7.3.1应力计算.......................................................................................................................... - 48 -7.3.2调压室配筋...................................................................................................................... - 51 -第一章设计基本资料1.1地理位置乌溪江属衢江支流，发源于闽、浙、赣三省交界的仙霞岭，于衢县樟树潭附近流入衢江，全长170公里，流域面积2623平方公里。

编号：SG-隧洞-01工程名称：xxx电站工程设计阶段：施工图设计发电引水隧洞设计计算书签名日期审查：校核：计算：目录1 引言 (3)2 设计依据文件和规范 (3)2.1有关本工程的文件 (3)2.2主要设计规范 (4)2.3主要参考资料 (4)3 设计基本资料 (4)3.1工程等别与建筑物级别 (4)3.2洪水标准 (5)3.3地震烈度 (5)3.4工程地质及水文地质资料 (5)3.5取水口水位流量及泥沙含量 (5)3.6风速、风向 (5)4 隧洞线路布置设计 (5)4.1洞线平面布置 (5)4.2洞线纵、横剖面布置 (6)5 隧洞水力学计算 (9)5.1洞身段过流能力 (9)5.2正常运用情况隧洞水面线计算 (9)5.3设计洪水情况隧洞水力学计算 (16)5.4非常运用情况（校核洪水）隧洞水力学计算 (20)6 结构计算 (23)6.1计算程序与方法 (23)6.2有关的计算系数 (23)6.3计算工况和荷载组合 (23)6.4桩号0+000～0+060段结构与配筋计算成果 (24)7 工程量计算 (37)7.1桩号0+000～0+060段 (37)7.2桩号0+060～0+070段 (38)7.3桩号0+070～0+120段 (38)7.4桩号0+120～0+450段 (39)7.5工程量汇总 (39)8 本次设计方案与XXX方案工程量、投资、发电量比较 (39)8.1 XXX方案正常运行情况水面线计算 (39)8.2工程量及投资比较表 (40)8.3发电量比较 (41)9 隧洞取水口与出口压力前池设计方案的初步考虑 (43)9.1隧洞取水口 (43)9.2压力前池 (43)1 引言xx水电站位于xx县境内的舞阳河中下游河段上，工程任务以发电为主。

电站装机容量2×3200kW，年发电量3455万kW·h。

发电无压隧洞长450m，引水流量57m3/s。

xx电站工程原由xxx院（以下简称xxx院）设计，2004年8月，受业主单位委托，由本项目组承担该工程发电引水系统和厂房枢纽工程的施工图设计。
