10kV 电力配网工程施工的技术管理发布时间：2021-09-15T03:51:30.436Z 来源：《中国电业》2021年14期作者：梁雄杰[导读] 新时代背景下，电能需求量呈逐年递增的趋势梁雄杰佛山市劲能电力工程有限公司 528031摘要：新时代背景下，电能需求量呈逐年递增的趋势。
为了向人们提供充足的电能，多数10kV配网电力工程均已投入施工工作中，但经过有关人员调研发现，其施工过程中仍然存在一些技术问题，导致工程整体质量有所降低，无法发挥建设的意义。
文章以10kV电力配网工程为背景，围绕其施工技术展开探讨，在分析具体的影响因素及技术管理中所存在问题的基础上，提出了相关的技术管理措施，以期给类似工程提供参考，从而提高电力配网工程的综合发展水平。
关键词：电力配网工程；施工技术；管理措施关键词：10kV配网；电力工程；设计方案；电击10kV配网作为供电系统中重要的一环，承担的供电任务非常重。
10kV配网与其他类型的配电网有所区别，施工时必须要严格把关每个环节，谨慎使用施工技术，规避不利因素对施工造成的影响。
为了进一步满足施工要求，要分析10kV配网电力工程中存在的技术问题，科学进行管理，保证问题得到有效解决，使供电质量更有保障。
一、10kV电力配网工程施工的主要影响因素1.1人员方面10kV电力配网工程施工期间，施工人员是重要的参与主体，其在操作中易掺杂主观因素，导致施工缺乏规范性，从而对工程施工质量造成不良影响。
电气企业需高度注重对人员方面的管理，端正施工人员的工作态度，提高其工作主动性，采取行之有效的管理手段，从而提高其专业技能水平以及职业素养，最大限度减少施工期间的人为误差，汇聚出电力配网工程的“软实力”。
1.2材料方面10kV电力配网工程施工全流程中，材料是不可或缺的部分，充足且质量良好的材料能够给施工创设良好的条件，而不达标的材料在投入使用后将直接影响工程质量，这表明做好施工材料的管理工作也具有必要性。

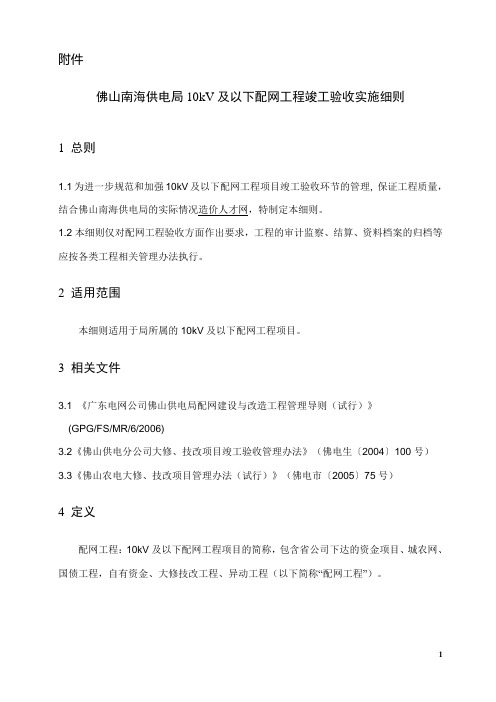

附件佛山南海供电局10kV及以下配网工程竣工验收实施细则1 总则1.1为进一步规范和加强10kV及以下配网工程项目竣工验收环节的管理, 保证工程质量，结合佛山南海供电局的实际情况造价人才网，特制定本细则。
1.2本细则仅对配网工程验收方面作出要求，工程的审计监察、结算、资料档案的归档等应按各类工程相关管理办法执行。
2 适用范围本细则适用于局所属的10kV及以下配网工程项目。
3 相关文件3.1 《广东电网公司佛山供电局配网建设与改造工程管理导则（试行）》(GPG/FS/MR/6/2006)3.2《佛山供电分公司大修、技改项目竣工验收管理办法》（佛电生〔2004〕100号）3.3《佛山农电大修、技改项目管理办法（试行）》（佛电市〔2005〕75号）4 定义配网工程：10kV及以下配网工程项目的简称，包含省公司下达的资金项目、城农网、国债工程，自有资金、大修技改工程、异动工程（以下简称“配网工程”）。
5 职责5.1 规划建设部：负责配网工程验收的总体组织、环保人才网协调等工作。
5.2 配电运行部：参加配网工程验收，负责配网工程验收中技术管理工作。
5.3 供电所：负责配网工程验收的实施工作。
6 管理内容与方法6.1 验收组织6.1.1 配网工程实行分级验收包括由项目施工单位组织的工程内部验收，项目监理单位或供电所组织的工程中间验收、隐蔽验收，供电所或规划建设部组织的工程竣工验收。
内部验收：由项目施工单位组织。
中间（隐蔽）验收：由项目监理单位或供电所组织。
监理验收：由项目监理单位组织。
单项工程初步验收：由供电所组织。
单项工程竣工验收：变电站10kV新建出线的配网工程由规划建设部组织，其余配网工程由供电所组织。
6.1.2 配网工程验收专业组及验收工作小组6.1.2.1局成立配网工程验收专业组，验收专业组由局职能部门、供电所等单位具有丰富工程验收经验的人员组成。
验收专业组成员名单由配电运行部负责管理，定期更新公布。

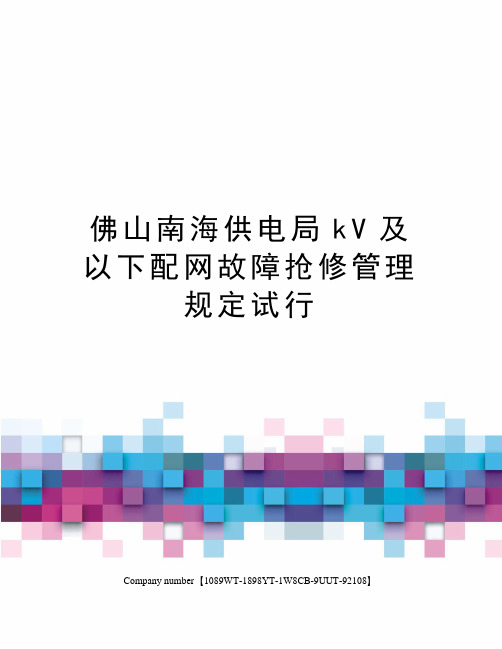

佛山南海供电局k V及以下配网故障抢修管理规定试行Company number【1089WT-1898YT-1W8CB-9UUT-92108】佛山南海供电局10kV及以下配网故障抢修管理办法（试行）二00五年八月批准：张益滔审定：谭永忠审核：区伟潮黎洪昌校核：陈中明黎志峰钟七根编写：周强辅第一章总则第一条为加强佛山南海供电局（以下简称“局”）10kV及以下配网（以下简称“配网”）故障抢修工作的管理，提高故障抢修的效率和质量，根据《佛山供电分公司配电网生产事故抢修、紧急缺陷处理制度》的有关规定，结合我局实际，特制定本办法。
第二条本办法适用于资产权属局和由局代管的配网线路和设备、设施的故障抢修。
客户资产的配电线路和设备、设施的故障抢修可参照本办法执行。
第三条局参与配网故障抢修的人员、县调调度员、客户服务中心值班员必须熟悉本办法。
第四条各供电所所长为所属供电所配网故障抢修第一责任人，对抢修工作全面负责。
各供电所分管配网的副所长为所属供电所配网故障抢修的直接责任人，对配网故障的快速修复和安全负直接责任。
第五条供电所要认真分析故障原因，制定防范措施，总结经验教训，提高抢修工作效率。
第二章抢修机构和值班制度第六条供电所成立配网抢修工作领导小组，供电所所长担任组长，分管配网工作的所长担任副组长，成员由供电所生产骨干组成。
第七条配网故障抢修工作领导小组的主要工作职责：一、负责制订本单位故障抢修值班制度。
二、制订重要客户、重要负荷事故应急预案和典型事故应急预案。
开展大范围、多故障点配网故障的事故预想，并组织演习，确保故障抢修安全、快速、优质。
三、负责组织和指导现场抢修工作。
四、组织调查和分析故障原因，编写故障分析报告。
五、确定配网故障抢修方案，组织抢修工作完成后的设备验收和设备送电工作。
第八条配网故障抢修实行24小时值班制，值班方式和值班人数应能满足抢修工作的需要。
供电所应安排熟悉配网状况和具备组织指挥抢修工作的人员担任值班负责人，持抢修手机的值班人员必须留所值班。

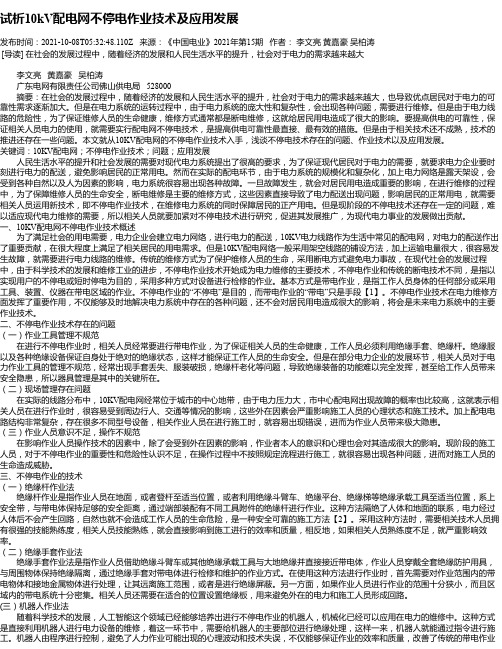

试析10kV配电网不停电作业技术及应用发展发布时间：2021-10-08T05:32:48.110Z 来源：《中国电业》2021年第15期作者：李文亮黄嘉豪吴柏涛[导读] 在社会的发展过程中，随着经济的发展和人民生活水平的提升，社会对于电力的需求越来越大李文亮黄嘉豪吴柏涛广东电网有限责任公司佛山供电局 528000摘要：在社会的发展过程中，随着经济的发展和人民生活水平的提升，社会对于电力的需求越来越大，也导致优点居民对于电力的可靠性需求逐渐加大。
但是在电力系统的运转过程中，由于电力系统的庞大性和复杂性，会出现各种问题，需要进行维修。
但是由于电力线路的危险性，为了保证维修人员的生命健康，维修方式通常都是断电维修，这就给居民用电造成了很大的影响。
要提高供电的可靠性，保证相关人员电力的使用，就需要实行配电网不停电技术，是提高供电可靠性最直接、最有效的措施。
但是由于相关技术还不成熟，技术的推进还存在一些问题。
本文就从10KV配电网的不停电作业技术入手，浅谈不停电技术存在的问题、作业技术以及应用发展。
关键词：10KV配电网；不停电作业技术；问题；应用发展人民生活水平的提升和社会发展的需要对现代电力系统提出了很高的要求，为了保证现代居民对于电力的需要，就要求电力企业要时刻进行电力的配送，避免影响居民的正常用电。
然而在实际的配电环节，由于电力系统的规模化和复杂化，加上电力网络是露天架设，会受到各种自然以及人为因素的影响，电力系统很容易出现各种故障。
一旦故障发生，就会对居民用电造成重要的影响，在进行维修的过程中，为了保障维修人员的生命安全，断电维修是主要的维修方式，这些因素直接导致了电力配送出现问题，影响居民的正常用电，就需要相关人员运用新技术，即不停电作业技术，在维修电力系统的同时保障居民的正产用电。
但是现阶段的不停电技术还存在一定的问题，难以适应现代电力维修的需要，所以相关人员就要加紧对不停电技术进行研究，促进其发展推广，为现代电力事业的发展做出贡献。
目录配电线路及设备日常巡视作业指导书 (2)配电线路及设备夜间巡视作业指导书 (14)配电线路及设备故障巡视作业指导书 (20)接地电阻测量作业指导书 (27)停电更换直线绝缘子作业指导书 (31)停电更换耐张绝缘子作业指导书 (38)停电修补钢芯铝绞线作业指导书 (45)停电更换避雷器作业指导书 (52)停电更换避雷器接地引下线作业指导书 (58)10kV线路核相作业指导书 (64)停电更换10kV隔离开关作业指导书 (71)停电更换直线杆作业指导书 (77)电缆故障探测作业指导书 (84)电缆路径探测作业指导书 (96)停电更换10kV负荷开关柜熔管作业指导书 (105)停电更换跌落式熔断器及其熔丝作业指导书 (111)停电更换室内变压器作业指导书 (120)停电更换柱上10kV断路器(负荷开关)作业指导书 (136)停电更换柱上变压器作业指导书 (145)冷缩电缆终端头制作作业指导书 (160)冷缩电缆中间头制作作业指导书 (166)停电更换0.4kV框架式断路器作业指导书 (174)停电更换0.4kV塑壳式断路器作业指导书 (181)配电线路及设备日常巡视作业指导书1.范围本指导书适用于0.4kV～10kV线路及设备日常巡视作业。
2.规范性引用文件下列文件中的条款通过本指导书的引用而构成本指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书，但鼓励根据本指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本指导书。
DL409-91 电业安全工作规程SD292-88 架空配电线路及设备运行规程Q/CSG 2 0002-2019 架空线路及电缆运行管理标准广电生【2019】3号10千伏及以下架空配电线路和设备运行规程佛电生【2019】44号10kV电力电缆运行规程佛电生【2019】45号10kV及以下配电房（开关房）和设备运行规程佛电生【2019】143号10kV及以下配电线路、设备标志管理规定3.安全及预控措施4.作业准备5.作业周期10kV线路及设备：每月至少1次；1kV以下线路及设备：每季度至少1次。
10kV及以下配网及客户配电工程验收管理实施办法(南方电网佛山顺德供电)1总则为贯彻执行《佛山顺德供电局10kV及以下配网工程竣工验收管理实施细则（试行）》和《佛山顺德供电局10kV客户配电工程查验、投运管理办法（试行）》的规定，进一步规范北滘供电所（以下简称“本所”）的10kV及以下配网及客户配电工程的验收管理，加强对配网及客户配电工程的质量监督与控制，确保工程质量与设备进网安全运行，结合本所的实际情况，制定本办法。
2适用范围本办法适用于投产后由本所运行管理的10kV及以下配网工程项目、统建接管客户工程项目、自维客户工程项目的验收管理。
3引用标准及文件3.1佛山供电分公司配网建设与改造工程管理实施办法（试行）（GPG/FS/MR/1/2005）3.2佛山供电分公司大修、技改项目竣工验收管理办法（佛电生[2004]100号）3.3佛山农电大修、技改项目管理办法（试行）(佛电市〔2005〕75号)3.4中国南方电网城市配电网技术导则（Q/CSG 1 0012-2005）3.5广东省广电集团有限公司佛山供电分公司配网建设改造项目竣工验收实施办法3.6佛山顺德供电局10kV及以下配网工程竣工验收管理实施细则（试行）（顺电配[2006]188号）3.7佛山顺德供电局10kV客户配电工程查验、投运管理办法（试行）4定义4.1配网工程：指投产后由本所运行管理的10kV及以下配网工程项目的简称，包含基建工程、修理工程、技改工程、线路外委迁改工程。
4.2 配网客户工程：指由用电客户投资新建（改造）的10kV及以下配网工程。
按建成投产后资产的隶属关系分为统建接管客户工程、自维客户工程两类。
4.3统建接管客户工程：指新建（改造）的电力设施按一户一表的要求建成后或按照从接电点至供用电合同明确的产权分界点由客户投资建设的原则建成后的电力设施，由统建（建设）单位与供电企业签订协议，资产无偿移交我所，由我所按《供用电工程管理暂行办法》所规定的界面进行运行管理的10kV及以下配网客户工程。
10kV配网工程施工技术及质量控制措施发表时间：2018-07-20T14:47:21.797Z 来源：《基层建设》2018年第15期作者：黄文钦[导读] 摘要：文章介绍10kV配网线路施工中的常见问题，分析10kV配网线路施工特点技术要点，最后提出10kV 配网工程施工环节的质量控制措施佛山市顺德区威泰电力工程有限公司广东佛山 528315摘要：文章介绍10kV配网线路施工中的常见问题，分析10kV配网线路施工特点技术要点，最后提出10kV 配网工程施工环节的质量控制措施关键词：10kV配网线路；施工技术；质量控制；措施引言随着我国大力推进基础设施的进一步完善，各地新建一批电力设施，促进我国电网覆盖率的提升，保障群众生活生产的需求。
同时，以前建设的 10 kV 配网因为原先技术和施工质量等原因，容易出现跳闸等事故，这些因素凸显出 10 kV 配网的建设必要性。
为严格控制 10kV 配网工程建设的质量风险，必须认真开展研究，以选择科学的质量控制方法与施工技术，以确保发挥出应有的效用。
1 10kV配网线路施工中的常见问题在10kV配网线路施工的过程中，经常会遇到一些影响因素，导致施工问题频发，影响10kV配网线路施工的质量。
因此，要保证施工的质量，有针对性地采取施工技术，一定要明确施工问题。
1.1 施工标准相对较差由于我国10kV配网工程建设的力度和数量不断增多，很多施工单位普遍存在着这样的一个理念：10kV配网线路施工的目的就是实现电力工程达标和过关，这也是10kV配网线路施工中非常重要的一项内容。
但是，这一理念严重影响了10kV配网线路施工的开展，并且在管理方面也不会有很重大的突破，电力系统的质量也无法得到有效的提升，对其行业的发展也非常不利，如表1所示。
1.2 施工环境为综合性的考虑从10kV配网线路施工的角度来说，环境是影响10kV配网线路施工技术展开的重要因素。
同时，我国很多已经完成并使用的10kV配网线路，在施工的过程中对周围环境的考虑不足，技术使用不当，随着使用年限的增加暴露出很多隐性问题，不仅影响了10kV配网线路施工质量，对电力系统供电运输的稳定性和安全性也造成一定程度上的影响。
10kV及以下配网及客户配电工程验收管理实施办法(南方电网佛山顺德供电)1总则为贯彻执行《佛山顺德供电局10kV及以下配网工程竣工验收管理实施细则（试行）》和《佛山顺德供电局10kV客户配电工程查验、投运管理办法（试行）》的规定，进一步规范北滘供电所（以下简称“本所”）的10kV及以下配网及客户配电工程的验收管理，加强对配网及客户配电工程的质量监督与控制，确保工程质量与设备进网安全运行，结合本所的实际情况，制定本办法。
2适用范围本办法适用于投产后由本所运行管理的10kV及以下配网工程项目、统建接管客户工程项目、自维客户工程项目的验收管理。
3引用标准及文件3.1佛山供电分公司配网建设与改造工程管理实施办法（试行）（GPG/FS/MR/1/2005）3.2佛山供电分公司大修、技改项目竣工验收管理办法（佛电生[2004]100号）3.3佛山农电大修、技改项目管理办法（试行）(佛电市〔2005〕75号)3.4中国南方电网城市配电网技术导则（Q/CSG 1 0012-2005）3.5广东省广电集团有限公司佛山供电分公司配网建设改造项目竣工验收实施办法3.6佛山顺德供电局10kV及以下配网工程竣工验收管理实施细则（试行）（顺电配[2006]188号）3.7佛山顺德供电局10kV客户配电工程查验、投运管理办法（试行）4定义4.1配网工程：指投产后由本所运行管理的10kV及以下配网工程项目的简称，包含基建工程、修理工程、技改工程、线路外委迁改工程。
4.2 配网客户工程：指由用电客户投资新建（改造）的10kV及以下配网工程。
按建成投产后资产的隶属关系分为统建接管客户工程、自维客户工程两类。
4.3统建接管客户工程：指新建（改造）的电力设施按一户一表的要求建成后或按照从接电点至供用电合同明确的产权分界点由客户投资建设的原则建成后的电力设施，由统建（建设）单位与供电企业签订协议，资产无偿移交我所，由我所按《供用电工程管理暂行办法》所规定的界面进行运行管理的10kV及以下配网客户工程。
Telecom Power Technology运营维护技术 2023年11月25日第40卷第22期229 Telecom Power TechnologyNov. 25, 2023, Vol.40 No.22陈轩农：10 kV 配网架空 输电线路带电作业技术位出发时，与导线之间的距离都大于d 2，因此随着间隔的增大，相应的放电危险系数随之降低。
使用吊篮法从塔身、横担的任何部位开始，其放电率都符合规范中的不大于10-5的要求。
在等电位条件下，利用挂篮方法对处于接地电位的工人进行安全防护是可行的。
当带电作业进入等电位时，为确保工人的安全，必须确保工人在地电位和等电位之间有足够的安全距离，且工人在进入等电位时有足够的组合间隙。
组合间隙是当操作者处于中等电压状态时，离地电压与接地电压之间最短距离的总和[4]。
在带电作业时，进入等电位的路径较多。
为明确作业安全性，将进入等电位可能运动的区域连续划分为多个0.5 m×1.0 m 的小区域，并计算作业人员在每个小区域内的放电效率，在确保不大于10-5要求的情况下进行带电作业。
2 10 kV 配网架空输电线路进入等电位路径选择在确定带电作业的安全距离和组合间隙后，结合蚁群算法选择10 kV 配网架空输电线路进入等电位路径。
假设在初始时刻有m 只蚂蚁从起点出发，此时从起点到终点的各个路径上包含的信息素相等。
蚂蚁k 按照随机比例规则，确定下一步转移的节点，则其转移概率为 ()()()()()kallowedk ij ij ij ij ij ,0, αβαβk s a τt ηt τt ηt p a t j ∈ = ∈ ∑其他 （1）式中：()ij kp t =为蚂蚁k 从节点i 到j 的概率；τij (t )为信息素浓度；ηij (t )为启发函数；α为信息素重要系数；β为启发函数的重要系数；a allowedk 表示允许访问节点集合。
结合式（1），将放电危险率最小作为目标，确定进入等电位的路径。
10KV及以下配网施工标准化作业指导书编写：年月日审核：年月日批准：年月日作业负责人：宁夏城农网电力服务有限公司1、适用范围本作业指导书适用于10KV及以下配网施工作业。
对施工人员在10KV及以下配网工作进行指导，从而保证10KV及以下线路、设备安全可靠运行。
2、引用文件SD—292 架空配电线路及设备运行规程《国家电网公司电力安全工作规程》(电力线路部分)（试行）3、工作前准备3.1准备工作安排1、工作负责人了解核实现场工作状况；对于需要开挖的地方一定要提前了解地下有无电缆、光缆、自来水管、天然气等；2、工作人员检查工器具、劳动防护用品等是否齐全合格；3、工作负责人在作业现场向作业班成员宣读工作票，交待安全、技术措施及注意事项；4、工作班成员应认真听取工作票作业内容，注意安全措施、技术措施是否完备，如有建议或不同意见应及时提出；5、明确工作任务，按工作计划施工；6、工作人员认真准备工器具、材料。
施工材料需选用相应规格型号的材料，严禁以小代大。
3.2人员要求1、作业人员必须熟练掌握本专业作业技能及《电业安全工作规程》知识，经年度《电业安全工作规程》考试合格，持有本专业职业资格证书；2、作业人员应身体健康、精神状态良好，思想稳定，心态正常；如不适应施工现场要求，工作负责人必须对作业人员进行适当调整；3、现场工作人员必须带安全帽、穿工作服、绝缘胶鞋；4、进入施工现场工作，必须有监护人，监护人原则上不得做其他工作及擅离作业现场；5、每个参加工作的人员应明确工作过程、质量要求、工艺方法、危险点及注意事项；6、在作业过程中，所有从人员严禁吸烟，嬉笑打闹。
3.3施工现场注意事项1、工作现场必须全封闭装设安全防护围栏。
工作车辆应停在安全位置，必要时工作车辆周围应设安全警示标志；2、作业人员必须正确佩戴安全帽；3、工作人员在工作票指定的工作区域施工，施工人员不得擅自到工作票以外的范围工作；4、上杆前应检查杆根、拉线，杆塔埋深是否符合要求（杆身表面光洁平整，漏筋、跑浆、蜂窝等现象，杆身不得有纵向裂缝，横向裂缝宽度不超过0.1mm，长度不超过1/3周长，且1m内横向裂纹不得超过三处，杆身弯曲度不超过1/500），对脚扣进行冲击实验。
Science and Technology &Innovation ┃科技与创新·33·2017年第12期文章编号：2095－6835（2017）12－0033－02浅谈10kV 及以下配网运行维护与检修关准成（广东电网有限责任公司佛山南海供电局，广东佛山528203）摘要：根据数据调查显示，我国乡镇地区大多采用的是10kV 及以下配网。
这些配网大面积采用放射性的线路连接方式，并且由于其导线之间的距离有限，线路与线路之间设置的开关数目不足，再加上线路长期暴露在露天环境下，很容易受到自然灾害和空气腐蚀的影响，导致各种电力问题频繁出现，甚至发生严重的电力事故。
因此，主要针对这些隐患，研究10kV 及以下配网的维护与检修问题，希望能对相关工作人员有所启示，以期大幅度降低电力安全事故发生的概率，有力保障10kV 及以下配网的安全使用。
关键词：10kV 及以下配网；立杆质量；防雷和避雷；定期检查中图分类号：TM732文献标识码：ADOI ：10.15913/ki.kjycx.2017.12.03310kV 及以下配网由于自身的一些问题存在安全隐患，导致一些电力事故的发生。
那么，10kV 及以下配网的维护与检修有哪些需要注意的地方呢？笔者通过采访几个从事相关行业多年的工作人员，根据他们的经验总结写下本文，浅谈10kV 及以下配网运行维护与检修问题。
110kV 及以下配网的维护工作要想真正提高10kV 及以下配网的安全性能，就必须做好此类配网的维护工作，主要从立杆质量、防雷和避雷、定期检查这3方面谈起。
1.1注意立杆质量对于10kV 及以下配网来说，立杆是电网在架设工作中最为基本的一项，因为大部分10kV 及以下配网都是用立杆的方式架设的。
位于土壤状态较为良好的地区时，根据相关规定进行立杆工作即可。
但是需要注意的是，如果杆塔所在地区的土质较为疏松或者有其他会影响立杆质量的因素，应该高度重视该地区的立杆工作。
10kV及以下电力配网工程施工技术的有效管理陈志根发表时间：2019-11-25T11:20:52.497Z 来源：《电力设备》2019年第15期作者：陈志根[导读] 摘要：对于电力配网工程而言，工程施工技术地位极其重要，对安全电网运行工作具有重要意义。
（广东电网公司佛山南海供电局西樵供电所 528211）摘要：对于电力配网工程而言，工程施工技术地位极其重要，对安全电网运行工作具有重要意义。
不同的施工技术对供电的安全状态和供电的传输状态有不同的影响，在实际电力配网建设中对施工技术进行良好的管理成为保证电力工业稳定发展的关键问题。
论述了10kv 电力配网施工技术的管理，提出了合理、有效、可行的施工技术管理措施。
关键词：10kV电力配网；工程施工；施工技术；技术管理一、10kV电力配网工程及施工技术现状作为电力供给和整个电网的最后一个环节，电力配网调度运行是促进我国供电系统平稳供电和安全供电的重要环节，只有良好的电力配网调度运行管理和故障处理方式，才是保证电网供电系统能够为千家万户提供良好的电力支持的重要基础。
由于我国对于配电网运行的重视，在众多的配电网中10kV配电网成为重要的组成部分，更是保障我国电网供电系统的重要环节。
然而在实际的应用过程中，即便是10kV配电网仍然存在调度运行故障的可能，这种故障进而会导致一个区域内的供电系统的故障和阻碍，带来的后果十分严重。
而随着我国对于10kV配电网管理的重视，我国目前已经采取了一定措施对配电网调度运行的故障进行应急处理。
二、电力配网工程施工质量管理中存在的问题（1）工程設计问题施工的设计方案是配网工程施工的重要组成部分，配网工程施工在开始之前需要聘请专业人士进行实地考察，了解当地的地势地形及周围的环境，环境考察结束会进行量尺，保证设计方案不会在设计的过程中因实际情况发生改变，但是在部分配网工程中，方案的设计没有针对施工线路进行考察，只是了解地形，并没有进行实地考量，由于考虑不全面，导致设计方案与实际的施工相背离，进而导致配网工程中实际线路与方案中的线路发生偏移，导致工期无法按时完成，施工质量也无法保证。
10810kV配变电工程适应我国社会主义经济建设的历史要求，对促进小康社会与和谐社会起着重大的影响作用。
随着科学技术的不断进步，新技术、新工艺、新设备、新材料等四新技术的不断涌现，配电工程也在日新月异。
在此情况下，欲想正确选定10kV配电工程线路配置方案，第一，必须坚持以下基本原则；第二，要根据现场实际情况，选定好线路走廊、杆塔位置，选择好杆塔、金具、绝缘子、导线以及线路开关设备的型号参数；第三，还要根据10kV配网系统接线以及可能出现的运行工况，给10kV配电工程线路配置合适的保护装置。
1 10kV配变电工程线路配置的基本原则1.1 可靠性原则所谓可靠性，就是指电气元件发生故障等需要退出运行时，应能通过所配置的保护装置及时将其切除，并且不影响其他电气元件的运行，还可以尽快使故障的电气元件修复投入工作。
1.2 灵活性原则操作灵活性主要是指在众多断路器的其中一台在需要检修和退出运行的时候，倒闸操作的能源不会对其他线路或变压器产生消极影响。
1.3 接线技术简单标准的原则接线技术简单标准也就是指在进行10kV配电线路进行总体设计时，不能将线路结构、线路配置设计得过于繁琐、复杂。
1.4 供给保证的原则供给保证就是指在考虑10kV配网线路配置时，要配合电力部门的有关经济生产和技术需要与用电户的生产工艺需要，确保10kV的配网线路能在安全、可靠的方式下提供正常供电。
1.5 经济的原则即在设计和择选变配电站主接线的时候，应尽量符合经济原则，节省投资，降低运行费用等。
2 10kV配网线路走廊、杆塔位置以及线路材料、开关设备的配置与选型针对10kV配变电工程的线路配置情况，可以分为六大部分，下面根据线路配置的具体情况进行简单的阐述与分析。
2.1 10kV配变电系统的线路结构根据广大用电户对供电系统要求的提高，原来的供电系统已经不能满足用电户的用电情况和用电需求。
在电力系统改革的过程中，曾经尝试使用了一种名叫“双电源并行”的供电线路结构，用电户需要进行双电源进线加备自投的方式才能操作。
３３０二○一二年第三十期华章M a g n i f i c e n t W r i t i n g袁毅华，广东电网公司佛山顺德供电局。
作者简介：浅谈10kV 配电网线路变配电安装技术袁毅华（广东电网公司佛山顺德供电局，广东佛山528300）［摘要］随着我国电网改革的推行，我国低压配网线路取得了一定的发展。
下文中笔者将结合自己的工作经验，对１０ｋＶ配电网线路的变配电安装的相关内容进行分析，文中笔者将从变压器安装技术、配电柜的安装技术、变配电工程中附属设备安装须注意的事项等几个方面，对该问题进行分析。
［关键词］１０ｋＶ配电网；变配电；变压器；配电柜；附属设备10kV 配电网线路作为电网系统中的最重要的线路形式，其运行水平对于配网系统的影响是非常大的。
变配电设备作为配网线路中的重要组成部分，对整个线路的运行的作用不仅表现为对接受到的电能和电压的转换，还包括对升降后的电压的发送，所以，有关管理人员应该严格的控制好变配电设备的安装。
的下文中笔者将结合自己的工作经验，对该问题进行分析，诸多不足，还望批评指正。
1、变压器安装技术变压器作为10kV 低压配电网线路中的最重要的设备，其安装技术和水平对于整个线路的运行质量都有着非常大的影响，也是配电网设备的安装技术的重点研究对象。
下文中笔者将进行详细论述。
1.1在对变压器设备进行正式安装之前，必须要认真的掌握好图纸资料中的各种设计内容，了解有关的技术要求和施工方法，以便做好技术交底。
1.2在变压器设备的安装前，还应该认真检查设备的出厂合格证，并对设备自身的各种绝缘构件进行检查，发现缺损、缺陷及裂纹现象的话不得安装；此外，还要认真的检查变压器设备的各种螺栓的加固程度，避免其在运行的过程中因为松动导致的各种运行安全问题。
与此同时，在对变压器的油箱油箱进行检查的过程中，要采用测试的方法，检查其是否存在漏油、渗油现象，以及油路是否畅通。
1.3搬运变压器。
（1）在搬运变压器设备前，一定要设计好搬运的路线，并采取一定的应急措施，以应对突发状况；（2）在对变压器设备进行起吊的过程中，应该要将绳索套在油箱壁的吊耳上，这样才能保证设备在起吊过程中的平衡，避免偏移；（3）在变压器被吊到一定的高度后，应该暂时停止继续起吊，有关工作人员应该对变压器在之前的起吊过程中的状态进行检查，确认无异常后，继续起吊；（4）在选择运输变压器设备的车辆时，应该注意的是要尽量选择容量大的车辆，并注意在车内采用绳索将设备固定住，防止运输中的颠簸导致的设备损坏；（5）在车辆运输的过程中，应该始终保持匀速前进，并注意根据地形调整车速，避免剧烈的冲击导致的设备损坏。
佛山供电局10千伏配电网组网技术指引佛山供电局10千伏配电网组网技术指引佛山供电局计划发展部2015年6月佛山供电局10千伏配电网组网技术指引（2015修编版）为明确局中压配电网组网发展方向，更好地指导中压配电网规划，规范和简化中压配电网结线，提高供电可靠性，有利于配网安全运行及配电网自动化实施，特制定本技术指引。
一、总体原则（一）分层分区供电根据负荷密度和运行管理的需要，将配电网划分成若干相对稳定的供电片区，按片区进行10kV网架组网。
各片区配电网的供电范围不应交错重叠，片区划分可以根据区内负荷发展情况进行调整。
（二）供电可靠性中压配电网应有一定的备用容量，每座变电站的每段母线应有不少于50%的线路与另一变电站互为环网。
变电站10kV母线检修时，应尽可能使其馈线所带负荷能通过配电网转移继续向用户供电。
二、架空线路组网原则（一）目标网架1、目标网架为多分段两联络结线，即与某线路有直接联络关系的其它10kV线路，一般不超过2回。
可根据现场实际和负荷发展情况，从单幅射、单联络逐步过渡。
2、构建环网时，互相间有联络关系的10kV 线路，原则上不超过4回。
3、每回线路的两个联络点之间必须至少有1个分段开关，且各段负荷尽量平均分配。
图1 架空线多分段两联络（目标网架）（二）组网步骤1、负荷发展初期，采用架空单联络结线模式。
2、负荷发展到一定阶段（平均每回线路负载率接近50%时），如有新的报装负荷，应考虑构筑多分段两联络结线（3回线路为1组）或新建一个架空单联络馈线组。
3、当负荷进一步发展时，多分段两联络结线（3回线路为1组）不能满足N-1供电可靠性要求时，不应在现有网络基础上再增加线路，而应重新采用架空单联络结线再次循环发展。
4、对于改造现有电网时，应遵循便于过渡的原则，向单联络、多分段两联络结线模式组网。
联络开关联络开关分段开关分段开关变电站母线（三）截面主干线截面选用240mm2，分支线选用120mm2、70mm2；能发展与其他线路形成联络的分支线，截面应与主干线截面一致。

佛山供电局10千伏配电网组网技术指引
佛山供电局计划发展部
2015年6月
佛山供电局10千伏配电网组网技术指引
（2015修编版）
为明确局中压配电网组网发展方向，更好地指导中压配电网规划，规范和简化中压配电网结线，提高供电可靠性，有利于配网安全运行及配电网自动化实施，特制定本技术指引。
一、总体原则
（一）分层分区供电
根据负荷密度和运行管理的需要，将配电网划分成若干相对稳定的供电片区，按片区进行10kV网架组网。
各片区配电网的供电范围不应交错重叠，片区划分可以根据区内负荷发展情况进行调整。
（二）供电可靠性
中压配电网应有一定的备用容量，每座变电站的每段母线应有不少于50%的线路与另一变电站互为环网。
变电站10kV母线检修时，应尽可能使其馈线所带负荷能通过配电网转移继续向用户供电。
二、架空线路组网原则
（一）目标网架
1、目标网架为多分段两联络结线，即与某线路有直接联络关系的其它10kV线路，一般不超过2回。
可根据现场
实际和负荷发展情况，从单幅射、单联络逐步过渡。
2、构建环网时，互相间有联络关系的10kV线路，原则上不超过4回。
3、每回线路的两个联络点之间必须至少有1个分段开关，且各段负荷尽量平均分配。
图1 架空线多分段两联络（目标网架）
（二）组网步骤
1、负荷发展初期，采用架空单联络结线模式。
2、负荷发展到一定阶段（平均每回线路负载率接近50%时），如有新的报装负荷，应考虑构筑多分段两联络结线（3回线路为1组）或新建一个架空单联络馈线组。
3、当负荷进一步发展时，多分段两联络结线（3回线路为1组）不能满足N-1供电可靠性要求时，不应在现有网络基础上再增加线路，而应重新采用架空单联络结线再次循环发展。
4、对于改造现有电网时，应遵循便于过渡的原则，向单联络、多分段两联络结线模式组网。
（三）截面
主干线截面选用240mm2，分支线选用120mm2、70mm2；能发展与其他线路形成联络的分支线，截面应与主干线截面一致。
（四）分段
1、主干线原则上分为3段，具体分段将根据线路长度、每段所挂接的装接容量和用户数等因素综合确定。
2、支线长度大于3千米，或装接用户达5户及以上，应在线路T接处配置分支线分界柱上开关。
3、架空线路分段或分支线柱上开关选用馈线自动化开关，具体技术要求按局的馈线自动化相关技术方案执行。
4、为方便进行不停电转供电操作以及故障处理时试送线路，架空线路的联络（环网）开关应选用柱上断路器。
三、电缆线路组网原则
（一）基本结构
1、电缆网网络结构原则上分两层，第一层为干线上的配电站（或开关站），即主干配；第二层为主干配引出的配电设施。
2、主干配仅是电网结构清晰化的一种组网方式，和网架接线方式的定义并不冲突，主干线的组网仍需符合典型接线方式要求。
3、主环进出线电缆截面为400mm2、300mm2；支环电缆截面不应小于120mm2，支环的供电半径不宜大于500m。
（二）目标网架
1、以供电片区为单位，根据所在片区的电网现状、地理环境、负荷分布及特性等因素，综合考虑确定该区域所选用的目标网架。
2、目标网架以“N供一备”和“2-1”单环网为主。
对于负荷比较集中的区域建议采用“N供一备”结线模式；对于供电距离较长，负荷比较分散的区域建议采用“2-1”单环网结线模式。
图2 电缆“2-1”单环网结线图（目标网架）
图3 电缆“N供一备”结线图（目标网架）
（三）组网步骤
1、负荷发展初期，采用电缆“2-1”单环网结线模式。
2、负荷发展到一定阶段（平均每回线路负载率接近50%时），如有新的报装负荷，应考虑新建第三回线路构筑“二供一备”。
在满足N-1（可转供）的前提下，“二供一备”的
备用线路也可接入适当的负荷。
3、当“二供一备”的平均每回线路负载率接近67%时，应考虑新建第四回线路构筑“三供一备”。
4、当负荷进一步发展时，“三供一备”结线不能满足N-1供电可靠性要求时，不应在现有网络基础上再增加线路，而应重新采用电缆“2-1”单环网结线再次循环发展。
5、对于改造现有电网时，应遵循便于过渡的原则，向“2-1”单环网或“N供一备”结线模式组网。
（四）主干配设置原则
1、主干配应根据负荷的分布情况和线路长度综合设置，每一条主环线路上主干配的个数以5个及以下为宜，每一主干配的馈出装见容量不宜小于2500kVA。
2、作为主干配，应优先考虑建设室内配电站（或开关站）的形式，不推荐使用电缆分支箱作为主干配节点。
箱式配电站不应接入主环网。
3、支环从主干配中馈出，原则要求在主干配同一段10kV 母线进行自环。
4、支环的实供负荷不宜大于3000kW，装见总容量不宜超过5000kVA。
5、根据佛山配网自动化建设方案，主干配的分支线采用智能分界断路器柜成套设备；主进出线柜按断路器柜选型，暂不配置控制单元，但预留相应接口和安装位置，在主干线出线柜处配置电缆型故障指示器。
（五）其他特殊接线方式
1、对于负荷密度较大的供电区域可参考以下结构：图4 电缆“2-1”单环网结线图（适用负荷密度高地区）
图5 电缆“3-1”单环网结线图（适用负荷密度高地区）2、对于高可靠性新发展区域可参考双环网结构：
图6 电缆双环网结线图（带母联）
图7 电缆双环网结线图（不带母联）
3、对于变电站间隔紧张的可参考“站外配”模式：
图8 站外配结线图（电缆双单环网结构）
图9 站外配结线图（电缆“2-1”单环网结构）这种模式用于解决变电站10kV间隔不足，又难以通过调整负荷解决的。
在变电站外建设主干配电房（简称“站外配”），将相关轻载线路转接至站外配，在站外配10kV母线配出的支线形成自环（公用支线）或单放射（客户线路）的方式。
站外配的建设仍需符合组网原则要求，形成清晰的网架结构，主干线分支线明确，环网点设置合理。
四、混合线路组网原则
（一）混合线路的组网，应根据现状线路网架的主要构成情况，结合区域发展及规划情况，酌情按架空或电缆线路的组网原则执行。
（二）混合线路中架空与电缆线路的线径，应根据其安
全载流量进行匹配。
五、配电站、开关站建设原则
（一）室内配电站和开关站作为小区市政建设的配套工程，应配合城市规划、建设、改造以及小区开发同步进行。
（二）室内配电站和开关站应尽可能设在靠近负荷中心，负荷密度较大的区域，优先考虑设置在地表之上；如设置在负一层时，下面应有负二层，不能设在负二层及以下地下室。
选址应尽可能靠近道路电缆沟且有足够空间满足电缆进出。
（三）室内配电站和开关站的电缆进出通道，其回路数应与配电站（开关站）内设置的进、出线开关柜数量匹配。
（四）室内配电站和开关站应设定不少于4个10kV进出线开关柜（不含配变柜）；若进出线开关柜数量大于6个，其10kV母线宜进行分段。
（五）电缆线路或城区范围宜优先采用室内配电站；若受场地限制无法建设配电房时，可采用箱式配电站；郊区、墟镇或农村地区的架空线路宜采用台架配电站。
六、中压用户接入原则
（一）综合考虑供电可靠性和设备利用率的情况，每回10kV线路所装接的配变总容量应控制在合理水平。
对于工业用户不宜大于10000kVA；商业及办公不宜大于15000kVA；居民住宅区不宜大于20000kVA。
（二）申请10kV专用线路的用户装见总容量不应小于
8000kVA，其电源来自110kV及以上变电站或10kV中心开关站。
（三）为节省通道资源、提高变电站10kV馈线的利用率，便于配电网统一规划，对于用户装见总容量在8000kVA 及以上的非工业用户，需进行专项评估，综合区域配网规划、用户实际负荷、间隔及线路走廊资源等因素，评估是否采用整条10kV馈线供电，并严格控制审批。
（四）非整条馈线直供的用户（含双电源用户），应从主干配馈出，不得接入主环网。
其中双电源用户应限制在同一组馈线组之内。
（五）为避免10kV线路停电而导致较高级别的电力事故事件，在中压网架构建、线路装接负荷和用户数量上应进行一定的控制。
每回10kV公用线路不宜接入超过6000户；城区10kV公用线路，配合配网自动化的建设，应增加分段或分支线自动化节点，所控制的分段或支线接入的用户数量不应超过2000户。
附录：术语说明
1、供电片区
以主干道路、河流、铁路等地形条件划分出的供电区域，区域内由一个或几个馈线组供电，中压目标网架结线方式一致，且为唯一运行管理主体，片区与片区之间尽量避免交叉供电。
2、分段开关
装设在架空线路主干线上的柱上开关（断路器或负荷开关），用于分段负荷电流和隔离故障区域。
3、配电站
在配电网中，用于变换电压、集中电力、分配电力的供电设施,配电站一般是将10kV电压变换为0.38kV电压。
主要有室内配电站、箱式配电站和台架配电站等三种型式。
4、开关站
在配电网中，用于接受并分配电力的10kV供电设施，站内没有配电变压器。
5、电缆分支箱
完成配电系统中电缆线路的汇集和分接功能的10kV户外专用电气连接设备，常用于城市环网、辐射供电系统中分配电能或向终端用户供电。
6、主干配
接于主干线上的配电站、开关站均称为主干配。
7、“N-1”原则
本指引中满足“N-1”原则是指任一10kV线路故障停运
或计划停运时，其供电的负荷能够全部转移到其它10kV线路供电。
