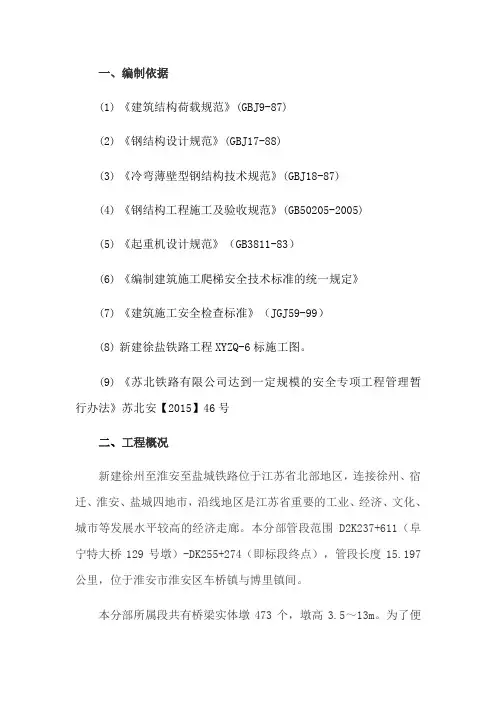

一、编制依据
(1) 《建筑结构荷载规范》(GBJ9-87)
(2) 《钢结构设计规范》(GBJ17-88)
(3) 《冷弯薄壁型钢结构技术规范》(GBJ18-87)
(4) 《钢结构工程施工及验收规范》(GB50205-2005)
(5) 《起重机设计规范》（GB3811-83）
(6) 《编制建筑施工爬梯安全技术标准的统一规定》
(7) 《建筑施工安全检查标准》（JGJ59-99）
(8) 新建徐盐铁路工程XYZQ-6标施工图。
(9) 《苏北铁路有限公司达到一定规模的安全专项工程管理暂行办法》苏北安【2015】46号
二、工程概况
新建徐州至淮安至盐城铁路位于江苏省北部地区，连接徐州、宿迁、淮安、盐城四地市，沿线地区是江苏省重要的工业、经济、文化、城市等发展水平较高的经济走廊。本分部管段范围D2K237+611（阜宁特大桥129号墩）-DK255+274（即标段终点），管段长度15.197公里，位于淮安市淮安区车桥镇与博里镇间。
本分部所属段共有桥梁实体墩473个，墩高3.5～13m。为了便于墩身施工人员上下作业及管理，采用定制组拼钢爬梯搭设上下通道。
三、钢爬梯设计
3.1、简述
（1）施工辅助用钢爬梯普遍运用于路桥施工，本项目施工中钢爬梯具备以下特点：
（2）承载力强：整体采用框架式结构，连接高强螺栓有可靠的抗剪力，平台与平台承接有双层构件连接，整体稳定性好。
（3）安全可靠：四周全封闭，可防坠落和攀爬。
安装简单：所有构件全是标准通用化模块，只需简单介绍，现场施工人员均可安装。
综合效益好;构件系列标准化，便于运输和管理，无零散易丢构件，损耗低，后期投入少。
适应用强：可以广泛运用于桥梁、地铁、铁路、公路等施工工地，便于施工人员施工安全通道
3.2、结构说明
技术参数
施工辅助用钢爬梯采用框架式结构，所有构件全部标准化通用化，全部在工厂预制成单一模块。钢爬梯单层标准分为：立柱、平台、梯步、防护网和栏杆。其它相关配套构件参见下附表：
杭甬客专HYZQ-1标四经理部
人行爬梯设计施工方案
（型钢+角钢）
中铁五局集团四公司杭甬项目经理部
2010.8.15 人行爬梯设计施工方案
1. 工程概况
为了便于人员上下已架设的桥面施工作业及管理，计划沿绍兴特大桥每3~4km设一座人行爬梯。
由于在梁场518#墩处已有上桥马道，因此计划在418#墩附近设第一座人行爬梯。
计划在418#~419#墩之间设置人行爬梯，爬梯高12.2m，长5.25m，宽2.4m，回转式爬梯。
工地爬梯舒适度取45°，即高宽比1：1。
该处桥面离地面高10.5m。
2. 人行爬梯设计
人行爬梯设计采用6根[14a槽钢做立柱，顶端和底端均用[14a槽钢环向焊接，中部用[10槽钢加劲，距底端间距（3.5+3.5+3.5）m。其余竖向焊接φ12mm的圆钢，间距25cm。
踏步采用四根钢筋呈45°布置，沿钢筋水平设置踏步，踏步步高25cm，步宽25cm。踏步采用δ6mm的防滑钢板。
爬梯中部纵向设竖向3根φ48*3.5mm的钢管，间距为（1.0+1.625+1.625+1.0）m，每3.5m横联一次，在转弯平台处设1根横向骨架钢管。
人行爬梯高12.2m。
1） 踏步骨架筋为∠50*5mm的角钢，焊接在爬梯的槽钢立柱上，与爬梯辅助筋较差处点焊连接。
2） 将踏步构造筋水平焊接在2根踏步骨架筋上，然后在构造筋上焊接3根踏步主筋，继而铺设防滑钢板。
3） 将转弯平台处钢管焊接在加劲槽钢上，然后铺设转弯平台主筋，然后铺设防滑钢板。 3. 人行爬梯施工
先在平整场地将爬梯槽钢立柱和横联焊接，形成框架。
然后将框架吊起立直。
焊接周围围护钢筋。
安装竖向加强钢管立柱和钢管横联，连接转弯平台钢管。
焊接踏步骨架筋及扶手。
焊接踏步构造筋和主筋。
铺设踏步防滑钢板。
防滑钢板与主筋点焊固定。
扶手刷红白油漆。
4. 注意事项
1） 踏步骨架筋应与槽钢立柱及横联焊接牢固，中部与钢管连接牢固。
中铁五局（集团）有限公司黔张常铁路项目经理部

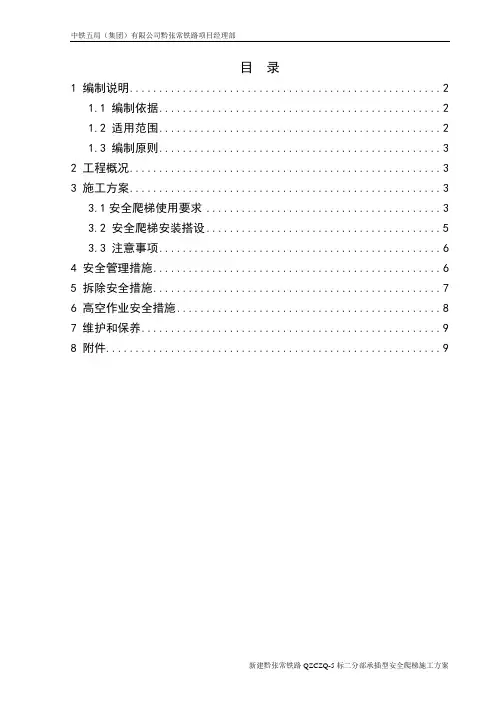

新建黔张常铁路QZCZQ-5标二分部承插型安全爬梯施工方案 目 录
1 编制说明 ..................................................... 2
1.1 编制依据 ................................................ 2
1.2 适用范围 ................................................ 2
1.3 编制原则 ................................................ 3
2 工程概况 ..................................................... 3
3 施工方案 ..................................................... 3
3.1安全爬梯使用要求 ........................................ 3
3.2 安全爬梯安装搭设 ........................................ 5
3.3 注意事项 ................................................ 6
4 安全管理措施 ................................................. 6
5 拆除安全措施 ................................................. 7
6 高空作业安全措施 ............................................. 8
7 维护和保养 ................................................... 9
爬梯安全防护笼安全要求
概述
随着建筑结构和技术的发展，楼宇层数和高度越来越高，一些特殊工种也随之出现。其中，爬梯工是一项高空救援及装饰维护工作，往往要在高空进行操作，因此安全问题备受关注。
为了确保爬梯工的人身安全，防护措施也越来越严格。本文主要介绍爬梯安全防护笼的安全要求。
安全要求
笼体
1. 笼体必须完整、坚固无变形，且不能有裂缝、破损、变形等留下安全隐患的情况。
2. 笼体的规格尺寸必须与梯子完全匹配，并且梯子与笼体之间不能有明显的空隙，以确保爬梯工在笼体内稳定、平衡地工作。
3. 笼体的网格或透明度必须适中，保证视线畅通，同时防止外部物体进入笼体内。
窗户
1. 不得设置大开口或没有保护措施的窗户，以免爬梯工从窗户跌落或被物体击中。
2. 窗缘必须平整，不能有锐角、凸起等伤人情况。
3. 窗户必须具备防止意外打开的锁定装置，以防止不必要的安全事故。
门
1. 笼体必须设有门，门必须紧闭，且不能由爬梯工意外开启。门的锁定装置必须牢固可靠，且必须由笼体外面才能开启。
2. 笼体的门必须标有警示标识，提示门的开启方向和开启方式。
梯子
1. 梯子应用优质材料制作，符合国家相关标准要求，并由专业人员进行安装和维护。
2. 梯子应该在安装前进行检查，并检查各项安全技术标准是否符合要求。
3. 梯子的长度必须与笼体尺寸匹配，且不能太过陡峭或太过缓和，以免影响爬梯工的工作效率和安全。
4. 梯子的横向支撑必须严密固定，且梯子的横向距离需要在特定的范围内，以确保梯子的牢固程度。 总结
在高空作业的安全防范中，爬梯安全防护笼的安全要求是一项极其重要的环节。必须保证其符合安全标准，只有这样才能在作业中有效保护爬梯工的人身安全。
