单片机实验——利用中断控制LED本实验利用中断控制单片机的GPIO口控制LED的亮灭，达到了在不同的时间间隔下实现LED的闪烁、呼吸等效果。
本实验可以让初学者更好地理解与掌握单片机的中断和GPIO 控制。
一、实验器材准备1. STC12C5A16S2单片机开发板2. LED灯3. 1KΩ电阻4. 杜邦线二、实验原理本实验中，我们需要利用单片机的GPIO口控制LED灯的亮灭。
其中，单片机的GPIO 口需要设置为输出模式，即控制LED灯亮灭的电平。
在运行中，通过改变电平状态来控制LED的亮灭。
而中断控制则是为了实现不同的效果，比如在不同的时间间隔下闪烁、呼吸等。
中断是指硬件或软件的外部事件，它会打断当前正在执行的程序，转为执行中断程序。
在单片机编程中，我们可以采取中断方式实现不同的操作。
三、实验步骤1. 首先，连接电路。
将LED作为单片机GPIO控制的输出口，同时连接一个1KΩ的电阻，如下图：2. 打开Keil软件，新建工程，导入STC12C5A16S2头文件。
3. 在代码中，首先需要定义GPIO的引脚，接下来进行中断初始化设置。
4. 编写闪烁程序，实现LED在不同时间间隔下闪烁，如下：```cvoid Led_Flash(void){Led_ON(); //LED灯亮Delay(500); //延时等待500msLed_OFF(); //LED灯灭Delay(500); //延时等待500ms}```5. 编写呼吸程序，实现LED在不同时间间隔下进行呼吸灯效果。
```cvoid Led_Breath(void){uint8 i;uint16 j;for (i = 0; i < 10; i++) //变量i控制灯的亮度{for (j = 0; j < 2000; j++) //变量j控制每次延时等待的时间{Led_ON();Delay_us(i * 20);Led_OFF();Delay_us((9 - i) * 20);}}}```6. 编写中断控制程序，通过定时器中断来实现LED的不同效果。
单⽚机实训报告（8个LED指⽰灯循环移动）⼀、实验⽬的：通过所学汇编语⾔和C语⾔知识，熟悉并掌握单⽚机综合仿真实验仪的使⽤⽅法，学会使⽤Keil uVision2编写程序。
⼆、实验器材：单⽚机综合仿真实验仪、AT89C51、计算机、导线。
三、实验功能：利⽤定时计数器T0⼯作⽅式1，实现定时50ms，中断20次，实现精确定时1秒以控制8个LED指⽰灯从左到右间隔1秒时间循环移动，当LED指⽰灯移动次数到32次时，8个LED指⽰灯停⽌循环移动，蜂鸣器响1秒后停⽌声⾳提⽰；⼜接着控制8个LED指⽰灯从右到左间隔1秒时间循环移动，依此类推。
四、实验要求：只能利⽤单⽚机的4个P1⼝控制74HC138译码器以及蜂鸣器来实现上述功能，并对程序进⾏注解；注明：刚开始时，最左边的LED指⽰灯点亮，画出电路图。
五、计算定时/计数器的初值X（2^16-X）*1=50000,X=15536D=03CB0H.低8位送给TL0，⾼8位送给TH0，即（TL0）=0B0H，（TH0）=03CH六、实验原理图：七、实验参考程序：#includebit direct=1,speak=0,counter=0;int i=0,j=0,k=0,p=0,m,n;sbit P13=P1^3; //定义P1.3引脚main() //主函数{TMOD=0x01; //T0计数⽅式1TL0=0xb0; //定时50msTH0=0x3c;EA=1; //开T0中断ET0=1;TR0=1; //启动T0 while(1) //等待中断{while(speak){P13=~P13; //输出取反for(m=0;m<2;m++)for(n=0;n<2;n++);}if(counter){counter=0;TR0=1;if(direct&&!speak){P1=i;i++;if(i==8){j++;if(j==4){j=0;direct=0;speak=1;}elsei=0;}}else if(!direct&&!speak){i--; //循环右移P1=i;if(i==0){j++; //循环左移if(j==4) //移动周期{j=0;direct=1;speak=1;}elsei=8;}}}}}void time0(void) interrupt 1 //T0中断服务函数{ TR0=0; //重启动TL0=0xb0; //重装初值TH0=0x3c;if(speak){++p;if(p==20) //蜂鸣器响应时间{p=0;speak=0;}}else++k;if(k==20) //LED灯间隔1秒移动{k=0;counter=1;}elseTR0=1;}⼋、实验总结：通过这次实训,我拓宽了知识⾯,锻炼了能⼒,综合素质得到较⼤提⾼。
实验二控制 LED 灯点亮实验一、实验目的1.. 进一步熟悉单片机编程和程序调试方法2. 学习 P1口的使用方法3. 学习延时子程序的编写和应用二、实验内容1.让实验板上的第 1、 3、 5、 7位置上的灯与第 2、 4、 6、 8位置上的灯交替闪烁。
2、设计出如下要求的流水灯程序。
变化要求:先从第 4个灯向左逐个点亮,接着从第 5个灯向右逐个点亮,然后, 从第 1个向右、第 8个向左同时开始的向内逐个点亮再从中间向两边逐个点亮的。
三、实验相关说明1、实验电路原理图100注意:在实验报告中,请画出实际运行你程序的电路的原理图2、 LED 灯控制。
从电路原理图可看到 ,当 P1 .0端口输出高电平,即 P1.0=1时 ,发光二极管 L1熄灭;当 P1 .0输出低电平即 P1 .0=0时, L 1亮;在汇编语言里可用 SETB P1.0指令使 P 1. 0端口输出高电平 ,用 CLR P1.0指令使 P1 .0 端口输出低电平, 从而控制 LED 的亮、灭。
注意:实验板是用哪个口连接了 LED 。
3.延时子程序的设计、应用单片机指令的执行时间很短,时间在微秒级,因此,如果我们想看灯闪烁, 那么就必须在用指令控制灯处于亮或灭的状态后, 保证那状态维持一段时间后再转换成另一状态。
如何做到维持一段时间呢?方法有很多, 其中最易实现的一种方法是:通过插入一段程序, 每条指令执行都需要 1个或若干个机器周期的时间。
因而执行完这段程序就过了一段时间, 通常把这称为延时。
延时程序一般采用单重或多重循环程序。
可以根据需要延时的时间来设计这段程序包含哪些指令、循环次数。
设计举例如下:若单片机晶振为 12MHz ,因此,则单片机的 1个机器周期为 1微秒,则下面这段循环程序中每条指令执行所需的机器周期数及其要花的时间列在下面。
机器周期微秒MOV R6,#20 2个机器周期 2D1: MOV R7,#248 2个机器周期 2×20DJNZ R7,$ 2个机器周期 2×248×20DJNZ R6,D1 2个机器周期 2×20=4010002 因此,上面的延时程序时间为10.002ms 。
单片机实验——利用中断控制LED灯1.实验目的(1掌握单片机中断的基本原理。
(2掌握单片机中断程序的编制方法。
2.预习要点(1单片机中断基本原理(2中断程序编制方法3.实验设备计算机、单片机实验箱、信号发生器。
4.实验内容基本要求:将信号发生器输出的脉冲信号连接到CPU的INT0上,将CPU的P1.0到P1.7和八个LED连接,脉冲信号为5V、100Hz,每输入一百个脉冲LED灯亮一次,并且LED灯顺序循环移位一次,形成跑马灯。
扩展要求:提高输入脉冲频率,但跑马灯的显示频率不变。
实验4ORG 0000HAJMP MAIN;******************************************;中断子程序入口地址ORG 0003HLJMP EXINT0;******************************************;主程序ORG 0030HMAIN:MOV SP,#70HSETB IT0 ;设置为下降沿触发SETB EX0 ;开INT0的中断开关SETB EA ;开总中断开关MOV R0,#01H ;只让一盏灯亮,R0赋给P1口MOV R3,#00H ;R3用来记中断次数MOV A,R0MOV P1,AHERE:SJMP HERE ;死循环,还有另外一种形式是SJMP $ ;******************************************;外中断0服务程序EXINT0:INC R3 ;每来一次中断R3自加1CJNE R3,#100,NEXT ;当来了100次中断之后,R3清零,然后P1口的MOV R3,#00H ;数左移一位,也就是让下一个LED亮MOV A,R0RL AMOV P1,AMOV R0,A ;保存左移之后的结果NEXT:RETI;******************************************END实验4扩展ORG 0000HAJMP MAIN;******************************************;中断入口地址ORG 0003HLJMP EXINT0;******************************************;主程序ORG 0030HMAIN:MOV SP,#70H;初始化外中断0SETB IT0SETB EX0SETB EA;初始化8155MOV DPTR,#0100HMOV A,#03HMOVX @DPTR,A;显示缓存区MOV 30H,#1MOV 31H,#2MOV 32H,#3MOV 33H,#4MOV 34H,#5MOV 35H,#6MOV 36H,#7MOV 37H,#8MOV 38H,#9 ;这一句后面的CJNE会用到,用来判断1-8是否已经显示完了MOV R2,#00H ;用R2来记中断来的次数MOV 40H,#01H ;用40H存放LED的状态MOV A,40HMOV P1,AMOV R0,#30H ;显示缓存区首地址给R0MOV R4,#0FEH ;字位送R4,因为只需要亮一个数码管,所以选择静态显示,没必要用动态显示LOOP:LCALL DISPLAY ;循环调用显示程序SJMP LOOP;******************************************;中断子程序EXINT0:INC R2CJNE R2,#100,NEXT ;来100次中断之后才进行操作MOV R2,#00HMOV A,40H ;移动LEDRL AMOV P1,AMOV 40H,AINC R0 ;让显示的数+1CJNE @R0,#9,NEXT ;如果到了9就回到1,因为我们只显示1-8 MOV R0,#30HNEXT:RETI;******************************************;显示子程序DISPLAY:MOV DPTR,#0102H ;送字位MOV A,R4MOVX @DPTR,AMOV DPTR,#DTAB ;查表,送字形MOV A,@R0MOVC A,@A+DPTRMOV DPTR,#0101HMOVX @DPTR,ALCALL DELAYLD1:RET;****************************************** ;字形表DTAB:DB 3FH,06H,5BH,4FH,66HDB 6DH,7DH,07H,7FH,6FH ;0-FDB 77H,7CH,39H,5EH,79HDB 71H;****************************************** ;延时1ms子程序DELAY:MOV R7,#02HDEL1:MOV R6,#0FFHDEL2:DJNZ R6,DEL2DJNZ R7,DEL1RET;****************************************** ENDORG 0000HAJMP MAIN;中断入口地址ORG 0003HLJMP EXINT0;******************主程序ORG 0030HMAIN:MOV SP,#70H;初始化外中断0SETB IT0SETB EX0SETB EA;初始化8155MOV DPTR,#0100HMOV A,#03HMOVX @DPTR,A;显示缓存区MOV 30H,#1MOV 31H,#2MOV 32H,#3MOV 33H,#4MOV 34H,#5MOV 35H,#6MOV 36H,#7MOV 37H,#8MOV 38H,#9MOV 40H,#01H ;用40H存发光二极管的状态MOV R2,#00HMOV A,40HMOV P1,AMOV R0,#30HMOV R4,#0FEHLOOP:LCALL DISPLAY SJMP LOOP;************************* ;中断子程序EXINT0:INC R2CJNE R2,#100,NEXTMOV R2,#00HMOV A,40HRL AMOV P1,AMOV 40H,AINC R0CJNE @R0,#9,NEXT1MOV R0,#30HNEXT1:MOV A,R4RL AMOV R4,ANEXT:RETI;显示子程序DISPLAY:MOV A,R4MOV DPTR,#0102HMOVX @DPTR,AMOV DPTR,#DTABMOV A,@R0MOVC A,@A+DPTRMOV DPTR,#0101HMOVX @DPTR,ALCALL DELAY LD1:RET ;字形表 DTAB: DB3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH ;延时 1ms 子程序 DELAY: MOVR7,#02H DEL1:MOV R6,#0FFH DEL2:DJNZ R6,DEL2 DJNZ R7,DEL1 RET END ;说明： ;R4 是保存数码管字位 ;R3 ;R2 是保存中断次数满 100 清 0 ;R1 ;R0 是保存数码管的字型实验 5(1 ORG 0000H SJMPMAIN ;****************************************8*********** ;中断入口地址ORG 000BH LJMP T0INT ;************************************************ ;主程序 ORG 0030H MAIN:MOV SP,#70H MOV TMOD,#01H ;T0 选择方式 1,16 位定时器 MOV TH0,#0F6H ;#9EH ;因为用示波器观察 20HZ 的方波不易观察,频率太低了，所以我换成了 MOV TL0,#3CH ;#58H ;200HZ 的,原理都是一样的,这样只是为了让波形更容易观察,后者是 20HZ 的初值 SETB EA ;开总中断 SETB ET0 ;开定时器 0 中断 SETB TR0 ;启动定时器 0 SJMP$ ;死循环 ;********************************************************;定时器 0 中断子程序 (25ms 2.5ms 来一次中断 T0INT:MOV TH0,#0F6H ;#9EH ;重新赋初值 MOV TL0,#3CH ;#58H CPL P1.1 ;改变电平RETI ;******************************************************。
stm32单片机设计定时器中断实现1s的led灯闪烁知识应用要实现1s的LED灯闪烁，可以使用STM32单片机的定时器中断来控制LED的开关。
以下是实现的步骤：1. 配置定时器：选择一个定时器（如TIM2）并设置适当的预分频和计数值，以实现1s的定时周期。
2. 配置中断：使能定时器中断，并将中断优先级设置为适当的值（较高优先级）。
3. 初始化LED引脚：将LED引脚设置为输出，并初始化为高电平（LED关闭）。
4. 编写中断处理程序：在中断处理程序（如TIM2_IRQHandler）中，切换LED引脚的状态。
例如，如果LED引脚当前为高电平，则将其设置为低电平，反之亦然。
5. 启动定时器：启动定时器以开始定时。
整个步骤如下所示的代码示例：```c#include "stm32fxx.h"void TIM2_IRQHandler(void){if(TIM2->SR & TIM_SR_UIF){TIM2->SR &= ~TIM_SR_UIF; // 清除中断标志位// 切换LED引脚状态if(GPIOC->ODR & GPIO_ODR_ODR0)GPIOC->ODR &= ~GPIO_ODR_ODR0; // 关闭LEDelseGPIOC->ODR |= GPIO_ODR_ODR0; // 打开LED}}int main(){// 初始化LED引脚RCC->AHB1ENR |= RCC_AHB1ENR_GPIOCEN; // 使能GPIOC时钟GPIOC->MODER |= GPIO_MODER_MODER0_0; // 将PC0设置为输出模式GPIOC->OSPEEDR |= GPIO_OSPEEDR_OSPEED0; // 设置PC0输出速度// 配置定时器RCC->APB1ENR |= RCC_APB1ENR_TIM2EN; // 使能TIM2时钟TIM2->PSC = 8399; // 将预分频设置为8400-1，得到10kHz 的计数频率TIM2->ARR = 9999; // 将计数值设置为10000-1，得到1s的定时周期// 配置中断TIM2->DIER |= TIM_DIER_UIE; // 使能更新中断NVIC_EnableIRQ(TIM2_IRQn); // 使能TIM2中断NVIC_SetPriority(TIM2_IRQn, 0); // 设置TIM2中断优先级为最高// 启动定时器TIM2->CR1 |= TIM_CR1_CEN; // 启动TIM2定时器while(1){// 程序主循环}return 0;}```以上代码使用了TIM2定时器和PC0引脚作为LED灯的控制。

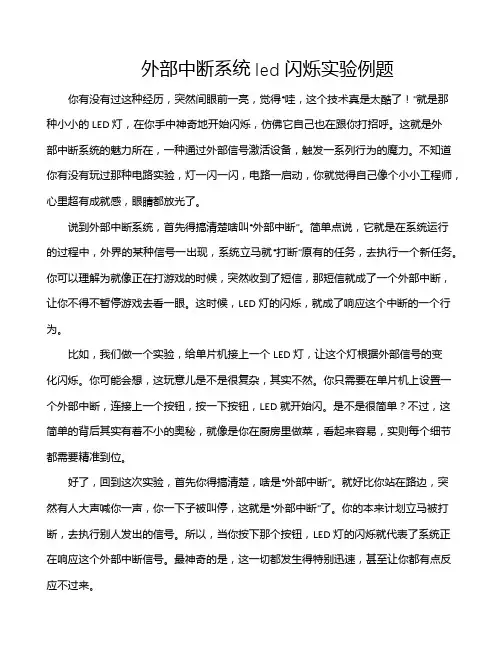

外部中断系统led闪烁实验例题你有没有过这种经历，突然间眼前一亮，觉得“哇，这个技术真是太酷了！”就是那种小小的LED灯，在你手中神奇地开始闪烁，仿佛它自己也在跟你打招呼。
这就是外部中断系统的魅力所在，一种通过外部信号激活设备，触发一系列行为的魔力。
不知道你有没有玩过那种电路实验，灯一闪一闪，电路一启动，你就觉得自己像个小小工程师，心里超有成就感，眼睛都放光了。
说到外部中断系统，首先得搞清楚啥叫“外部中断”。
简单点说，它就是在系统运行的过程中，外界的某种信号一出现，系统立马就“打断”原有的任务，去执行一个新任务。
你可以理解为就像正在打游戏的时候，突然收到了短信，那短信就成了一个外部中断，让你不得不暂停游戏去看一眼。
这时候，LED灯的闪烁，就成了响应这个中断的一个行为。
比如，我们做一个实验，给单片机接上一个LED灯，让这个灯根据外部信号的变化闪烁。
你可能会想，这玩意儿是不是很复杂，其实不然。
你只需要在单片机上设置一个外部中断，连接上一个按钮，按一下按钮，LED就开始闪。
是不是很简单？不过，这简单的背后其实有着不小的奥秘，就像是你在厨房里做菜，看起来容易，实则每个细节都需要精准到位。
好了，回到这次实验，首先你得搞清楚，啥是“外部中断”。
就好比你站在路边，突然有人大声喊你一声，你一下子被叫停，这就是“外部中断”了。
你的本来计划立马被打断，去执行别人发出的信号。
所以，当你按下那个按钮，LED灯的闪烁就代表了系统正在响应这个外部中断信号。
最神奇的是，这一切都发生得特别迅速，甚至让你都有点反应不过来。
实验的第一步，是让我们给单片机设计一个程序。
这个程序特别简单，基本上就是设置一个外部中断，配置一个按钮，按下按钮时，外部中断信号就会传递给单片机。
单片机收到这个信号后，就开始执行相应的操作，让LED灯开始闪烁。
这里面的每一步都是个小细节，比如按钮按下时，信号会通过一个电平变化传到单片机，单片机通过预设的中断处理程序响应，然后控制LED灯的亮灭。
单片机实验报告中断单片机实验报告：中断引言：单片机是一种集成电路，具有微处理器、存储器和输入输出接口等功能。
在嵌入式系统中，单片机常常被用于控制和管理各种设备。
而中断是单片机中一种重要的机制，它可以在特定条件下打断程序的正常执行，执行一段特定的代码，然后返回到原来的程序中。
本文将介绍中断的概念、分类以及在单片机实验中的应用。
一、中断的概念中断是一种硬件或软件生成的信号，用于打断正在执行的程序。
当中断信号发生时，单片机会立即停止当前的任务，转而执行中断服务程序。
中断可以提高程序的响应速度和效率，使单片机能够及时处理紧急事件。
二、中断的分类中断可以分为外部中断和内部中断两种类型。
1. 外部中断外部中断是由外部设备产生的中断信号。
当外部设备需要单片机的处理时，会发送中断请求信号。
单片机在接收到中断请求后，会立即停止当前任务，转而执行与中断相关的程序。
外部中断常用于处理外部设备的输入信号，如按键、传感器等。
2. 内部中断内部中断是由单片机内部产生的中断信号。
内部中断通常由单片机的一些特定事件触发，如定时器溢出、串口接收完成等。
内部中断常用于周期性的任务处理和数据通信等。
三、中断的实验应用在单片机实验中，中断被广泛应用于各种场景，下面将介绍两个实验应用的例子。
1. 外部中断实验假设我们需要设计一个按键控制LED灯的实验。
当按下按键时，LED灯亮起；当松开按键时，LED灯熄灭。
这个实验可以使用外部中断来实现。
首先，我们需要将按键连接到单片机的外部中断引脚。
当按键按下时，外部中断引脚会产生一个中断请求信号。
单片机接收到中断请求后，会执行相应的中断服务程序。
在中断服务程序中，我们可以控制LED灯的亮灭。
通过这个实验，我们可以学习到如何使用外部中断来处理外部设备的输入信号，并且了解到中断的响应速度和效率优势。
2. 内部中断实验假设我们需要设计一个定时器实验，要求每隔一段时间点亮一次LED灯。
这个实验可以使用内部中断来实现。
《微机实验》报告LED灯控制器指导教师：专业班级：：学号：联系方式：一、任务要求实验目的：加深对定时/计数器、中断、IO端口的理解，掌握定时/计数器、中断的应用编程技术及中断程序的调试方法。
实验内容：利用C8051F310单片机设计一个LED灯控制器主要功能和技术指标要求：1. LED灯外接于P0.0端。
2. LED灯分别按2Hz，1Hz和0.5Hz三种不同频率闪动，各持续10s。
3. 在LED灯开始和停止闪烁时蜂鸣器分别鸣响1次。
4. 利用单片机内部定时器定时，要求采用中断方式。
提高要求：使用按键（KINT）控制LED灯闪烁模式的切换。
二、设计思路C8051F310单片机片上晶振为24.5MHz,采用8分频后为3.0625MHz ，输入时钟信号为48个机器周期，所以T1定时器采用定时方式1，单次定时最长可以达到的时间为1.027s，可以满足0.5Hz是的定时要求。
基础部分：给TMOD赋值10H，即选用T1定时器采用定时方式1，三种频率对应的半周期时间为0.25s、0.5s、1s。
计算得需给TH1和TL1为C1H、B1H；83H、63H；06H、C6H。
要使闪烁持续10s，三种模式需要各循环40、20、10次。
用LOOP3:MOV C,PSW.5 ；PSW.5为标志位，进定时器中断后置一JNC LOOP3代替踏步程序等待中断，以便中断完后回到主程序继续向下执行。
为了减少代码长度，可以采用循环结构，循环主题中，将R1、R2分别赋给TH1、TL1，R7为循环次数（用DJNZ语句实现）；定时中断里，重新给TH1、TL1赋值时同理。
这样，循环时只要把定时时间和循环次数赋给R1、R2、R7即可，达到减少代码长度的效果。
蜂鸣器也采用T1定时方式1，定时一秒。
提高部分：采用外部中断0，下降沿触发。
外部中断程序里置标志位PSW.1和R0，PSW.5用于判断执行完一种模式后，是否跳出循环结束。
R0用于判断执行何种模式，每按一次后RO 加一，第四次时就将R0和PSW.5清零,这样程序就又回到了基础部分的循序执行。
第一课,了解单片机及单片机的控制原理和DX516的用法，控制一个LED灯的亮和灭本章学习内容：单片机基本原理，如何使用DX516仿真器，如何编程点亮和灭掉一个LED灯，如何进入KEILC51uV 调试环境，如何使用单步，断点，全速，停止的调试方法聂小猛 2006年6月单片机现在是越来越普及了，学习单片机的热潮也一阵阵赶来，许多人因为工作需要或者个人兴趣需要学习单片机。
可以说，掌握了单片机开发，就多了一个饭碗。
51单片机已经有30多年的历史了，在中国，高校的单片机课程大多数都是51，而51经过这么多年的发展，也增长了许多的系列，功能上有了许多改进，也扩展出了不少分支。
而国内书店的单片机专架上，也大多数都是51系列。
可以预见，51单片机在市场上只会越来越多，功能只会越来越丰富，在可以预见的数十年内是不可能会消失的。
作为一个初学者，如何单片机入门？需要那些知识和设备呢？知识上，其实不需要多少东西，会简单的C语言，知道51单片机的基本结构就可以了。
一般的大学毕业生都可以快速入门，自学过这2门课程的高中生也够条件。
就算你没有学过单片机课程，只掌握了C语言的皮毛，通过本系列的教程，您也会逐渐的进入单片机的大门。
当然在学习的过程中，您还是必须多去研读单片机书籍，了解他们的基本结构及工作方式。
下面以51为例来了解一下单片机是什么东西，控制原理又是什么？在数字电路中，电压信号只有两种情况，高电平和低电平，用数字来记录就是1和0。
单片机内部的CPU，寄存器，总线等等结构都是通过1和0两种信号来运作的，数据也是以1或者0来保存的。
单片机的输入输出管脚，也就是IO口，也是只输出或识别1和0两种信号，也就是高电平和低电平。
当单片机输出一个或一组电平信号到IO口后，外部的设备就可以读到这些信号，并进行相应操作，这就是单片机对外部的控制。
当外部一个或一组电平信号送到单片机的IO口时，单片机也可以读到这些信号，并进行分析操作，这就是单片机对外部设备信号的读取。
