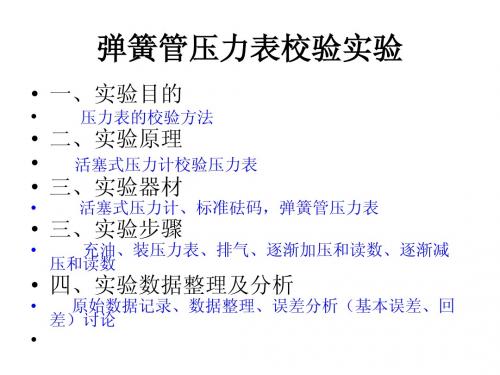

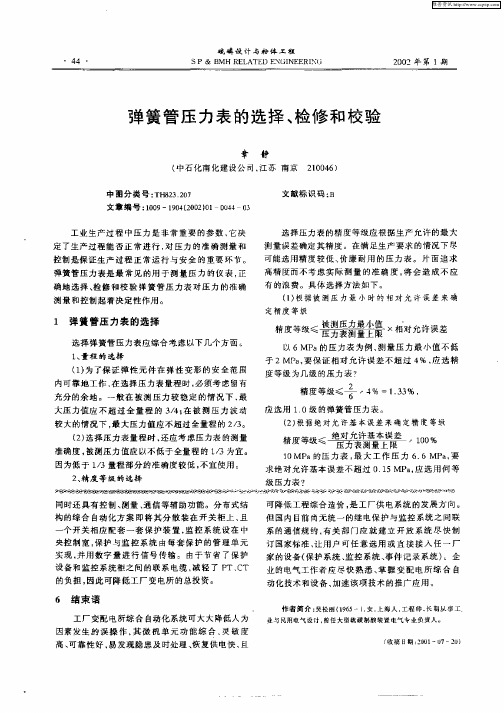

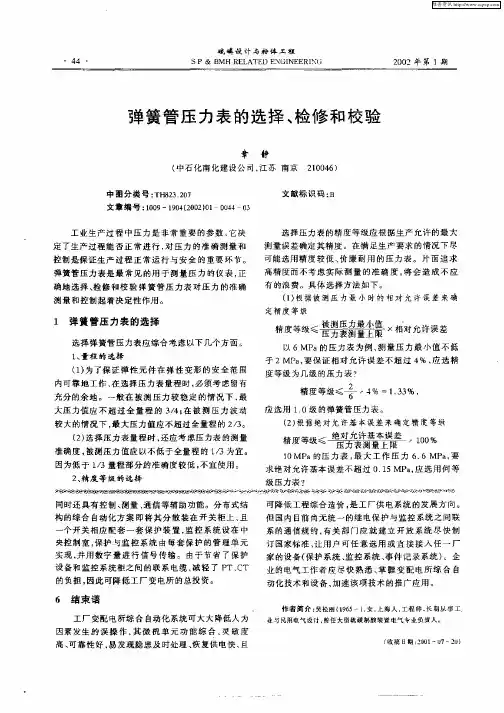

弹簧管压力表校验试验

实验一压力表校验一、实验目的1．熟悉活塞式压力计的基本结构、工作原理及使用方法。

2．熟悉弹簧管压力表的基本结构、工作原理、以及用压力表校验泵对压力表进行校验、调整的方法。

二、实验容用标准弹簧管压力表校验并调整工业用弹簧管压力表。

三、实验设备1．活塞式压力计一台。

2．标准压力表一块。

3．工业用压力表一块。

四、实验步骤和方法1．实验设备图⑴把标准压力表及被校压力表在活塞压力计上安装好、检查调整活塞压力计在水平位置。

⑵排净管道中的气体a.关闭阀门6、7、8，打开储油杯阀。

b.转动手柄1后退油缸中小活塞吸油、再推进活塞将气体赶走，如此反复几次，直至储油杯口无气泡为止。

c.最后将活塞退回、将油吸入油缸，然后关闭储油杯阀。

3．工业用压力表的调整与校验⑴初检压力表a.打开阀门6、7b.摇动手柄给以零点压力与最大量程压力，对应标准压力表的读数，看被校表的零点是否正确、量程是否合适。

⑵观察压力表的部结构（弹簧管）⑶校验压力表按量程分五等份进行校验，接上行、下行读出标准表与被校表的示值，根据效验结果判断仪表精确等级。

五、校验记录、计算1．列表2．结论：按被校表的给定精度等级：合格或不合格。

校验人：同组人：校验日期：实验三静态容积法流量标定实验一、实验目的1、熟悉孔板流量计测量原理、测量系统及使用方法。

2、掌握静态容积法标定孔板流量计的原理、标定装置及标定方法。

3、根据实验数据计算并绘制下列曲线a、在双对数坐标纸上分别绘出实际流量q s及计算流量q j与对应差压h的关系曲线。

b、根据实验装置的已知β值及相关实验数据算出雷诺数R eD与流量系数α的关系曲线。

二、实验装置（见附录）三、实验步骤1、启动标定装置，使其基本稳定运行，确定最大流量时的差压值h max，做好标定准备。

2、将h大约分成10%、30%、50%、70%、90%、100%的q v所对应的h值，即0.01, 0.09, 0.25,0.49,0.81, 1.0 h max时，测出相应的标准孔板两端差压h s和工作量器的液位标准值，每点测二个数据取平均值。

实验二：弹簧管压力表和压力变送器的校验一、实验目的（1）通过本实验了解各种测压仪表的结构和工作原理。

(2 ) 学习弹簧管压力表的校验方法。

（3）掌握压力标准器----活塞式压力计的使用方法。

二、实验内容校验工业用压力表和压力变送器。

三、仪器与设备0-1.0MPa（1.6级）工业压力表，活塞式压力计（0.05级），0-1.0MPa（0.4）标准弹簧管压力表，电流表，24V直流电源，砝码。

四、准备工作（1）了解各种弹簧管式压力表和液柱式压力计。

图1 校验被校压力表和压力变送器图图2 标准弹簧管压力表校验一般压力表图三实验原理用活塞式压力计校验压力表，依据连通管原理，液体在连通管内的压力处处相等。

活塞式压力计用直接作用在已知活塞面积上的砝码重力来平衡被测压力，从已知活塞面积和砝码重量，既可求得被测压力值。

四校验方法和步骤（1）利用调整螺钉来校准活塞式压力计水平，使气泡水平仪的气泡位于中间位置。

（2）给活塞式压力计充变压器油，装上被校压力表和压力传感器后进行排气。

关闭通活塞盘的切断阀，打开油杯进油阀，逆时针旋转油泵的手轮，将油吸入油泵内。

再顺时针旋转手轮，将油压入油杯。

观察是否有小气泡从油杯中升起，反复操作，直到不出现小气泡时，将手轮左旋到最大开处，关闭油杯内的进油阀。

打开被校压力表和压力传感器的切断阀。

注意切断阀不要打开太大，防止漏油。

另外开始校验前打开通活塞盘的切断阀。

（3）顺时针旋转油泵的手轮，使油压力逐渐上升至0.1MPa，如果使用砝码，在砝码盘上加上相应压力的砝码，使油压力上升直到砝码盘逐渐抬起，到规定高度（活塞杆上有标志线）时停止加压，轻轻转动活塞盘，读取被测压力表的指示值。

增加砝码时，应不断转动手轮，以免底盘下降。

（4）继续加压到0.2MPa，0.3MPa，0.4MPa，0.5MPa压力校验点，重复上述操作，直到满量程为止。

（5）逐渐减压，按上述步骤作下行程校验，记录被校验压力表和压力变送器的示值。

实验二弹簧管压力表的调校一、实验目的1．通过参观，熟悉各种常用测压仪表的结构和工作原理2．学习活塞式压力计的结构、原理和使用3．掌握弹簧管压力表的校验步骤3．了解弹簧管压力表的维修方法二、仪器设备与工具1．弹簧管压力表、压力校验台2．工具：活动扳手、螺丝刀、起针器等3．其他：变压器油三、实验内容与实验步骤1．仔细观察实验室内已有的压力仪及压力变送器，记录名称和型号参数，了解其主要用途和工作原理。

2．做好校验工业用弹簧管压力表的准备工作。

校验前根据被校表的测量范围和精度等级，选择好校验设备和标准表，同时还要准备好修表用的工具。

选取标准表时，标准表的测量上限一般应不低于被校表测量上限，标准表的允许误差应不大于被校表允许误差的1/3，或者标准压力表比被校压力表高两个精确度等级。

确定校验点。

对于1.0，1.5，2.0，2.5精确度等级的压力表，可在5个刻度点上进行校验。

对于0.5级和更高精确度等级的压力表，应取全刻度标尺上均匀分布的10个刻度点进行校验。

3．校验步骤。

（1）检查压力表校验器连接接头垫片的良好情况，安装好并用扳手拧紧标准表和被校表。

（2）调节地脚螺钉，使水准泡位于正中。

（3）开启油杯上的针形阀，注入变压器油。

逆时针旋转手轮，将油吸入手摇泵内。

顺时针旋转手轮，将油压入油杯，观察是否有小气泡从油杯中升起，若有，逆时针旋转手轮，再顺时针旋转手轮，反复操作，直到不出现气泡。

（4）关紧油杯上的针型阀，打开两表下的针形阀，顺时针旋转手轮，平稳地升压，直到被校压力表指示第一个压力校验点，读标准压力表指示值。

单方向增压至校验点后读数，轻敲表壳再读数。

继续加压到第2个，第3个···校验点，重复以上操作，直到满量程为止。

（5）均匀增压至刻度上限，保持上限压力3min。

（6）逆时针旋转手轮，均匀降至零压，平稳地降压进行下行程校验。

（7）实验中观察指示有无跳动、停止、卡塞现象。

求出被校压力表的基本误差、变差、轻敲位移。

华北电力大学实验报告实验名称：弹簧管压力表校验及调整课程名称：过程参数及仪表专业班级：自动实1201 学生姓名：胡东阳学号：201202030207 成绩：指导教师：苏杰实验日期：一、实验数据被校表示值标准表上下行程的均值示值误差变差% 上行程下行程0.4 0.31 0.30 0.305 -0.095 0.6250.8 0.64 0.64 0,64 -0.16 01.2 0.98 0.98 0.98 -0.22 01.6 1.34 1.34 1.34 -0.26 0被校表示值标准表上下行程的均值示值误差变差% 上行程下行程0.4 0.39 0.40 0.395 -0.005 0.6250.8 0.81 0.81 0.81 0.01 01.2 1.25 1.22 1.235 0.035 1.8751.6 1.66 1.66 1.66 0.06 0二、思考题1、什么叫做仪表上下行程的回差？在外界条件不变的情况下，仪表上、下行程输入—输出曲线之间的最大偏差对量程范围的百分比称为仪表的变差。

变差又称为回差或滞后误差。

2、回差产生的原因有哪些？引起回差的原因很多，仪表各机械元件间的间隙与摩擦、弹性元件的不完全弹性、磁性元件的磁滞现象等均会引起回差。

3、如果被校弹簧管压力表超差（指误差线性增大或减小），应该如何调整？1）具有定值系统误差，即每个校验点处误差的大小和方向都一样，可按正确只是重装指针。

2）具有负误差或正误差，且误差的绝对值随指针转角增大而越来越大。

这时以调整曲柄长度r为主。

3）若全量程前半部分误差为正，并逐渐减小。

后半部分误差为负，并逐渐增大，指针转角达不到全量程。

量程中部误差最小；或者，在量程前半部分出现递减的负误差，后半部分出现递增的正误差，指针转角超过全量程，量程中部误差也最小。

这时在指针位于量程一半处，使 角等于90度，并适当调整r来配合。

三、实验收获与体会这次实验原理较为简单，看过就基本可以理解。

弹簧管式压力表检定检定依据：JJG52-1999弹簧管式一般压力表、压力真空表和真空表检定规程JJG49-1999弹簧管式精密压力表和真空表检定规程检定方法：直接比较法检定设备：标准器：活塞式压力计和活塞真空压力计弹簧管式精密压力表和真空表或其它符合标准器误差要求的压力计量标准器其它辅助设备：压力校验器、真空校验器、油-汽、油-水隔离器等检定的环境条件：一般压力表：温度在15~25℃之间精密表：0.06级、0.1级、0.16级、0.25级环境温度(20±2) ℃0.4级、0.6级环境温度(20±3) ℃相对湿度不大于85%。

环境压力为大气压，压力表应在上述环境至少静置2h方可检定。

Ⅰ、标准器：一、标准器的精度和量程1、标准器的允许误差绝对值≤1/4被检表允许误差绝对值2、被检表测量上限≤3/4标准器测量上限(主要针对用精密表作标准表)二、选择精密表作一般压力表检定时标准器的建议：1、检定2.5级及以下精度压力表时，选择比被检压力表测量上限大一个规格的0.4级精密压力表作为标准器.如检1.0MPa表，可直接选用1.6MPa的标准表，依此类推。

通过计算，全系列都能满足对标准器的精度和量程的要求。

2、检定1.6级压力表时，选择比被检表测量上限大一个规格的0.25级精密压力表为标准器。

通过计算发现全系列的压力表中只有测量上限为0.6×10n MPa 的的压力表选择测量上限为1.0×10n MPa的标准表时不能满足JJG52-1999的要求。

（1）被检表量程的（90～100）%部分允许误差在规程JJG52-1999表1中规定比被检表的准确度等级低一级，即1.6级表允许误差按2.5级计算，在这部分允许误差是满足检定规程的要求的。

（2）被检表量程（90～100）%以外的其余部分允许误差，是以仪表本身的精度等级来计算：±0.6MPa×（1.6%）=±0.0096MPa其绝对值的1/4为0.0024MPa。

弹簧管式一般压力表压力真空表及真空表检定规程JJG 52-87代替JJG 52-71Verification Regulation of the Bourdon Pressure Gauge,Pressure Vacuum Gauge and VacuumGauge for General Use本检定规程经国家计量局于1987年4月11日批准，并自1987年10月1日起施行。

归口单位：上海市标准计量管理局起草单位：上海市标准计量管理局计量管理所本规程技术条文由起草单位负责解释。

本规程主要起草人：宣家荣(上海市标准计量管理局计量管理所)弹簧管式一般压力表、压力真空表及真空表检定规程本规程适用于新制造、使用中和修理后的测量上限为-0.1～250MPa的弹簧管式一般压力表、压力真空表及真空表(以下简称压力表)的检定。

一技术要求1 压力表按其所测介质不同，在表盘的仪表名称下面应有一条表1中所规定颜色的横线，并注明特殊介质的名称，氧气表还必须标以红色“禁油”字样。

表12 压力表的各部件应装配牢固，不得有影响计量性能的锈蚀、裂纹、孔洞等缺陷。

3 用于测量气体的压力表在表壳背面应有安全孔，安全孔上须有防尘装置。

当弹性元件破裂时，应能使气体从表壳背面逸出(不准被测介质逸出表外的仪表例外)。

4 压力表的表盘分度数字及符号应完整清晰。

表盘分度标尺应均匀分布、所包的中心角一般为270°、标有数字的分度线宽度不应超过表2规定。

表2 (mm)5 压力表的指针应伸入所有分度线内，其指针指示端宽度应不大于最小分度间隔的1/5。

指针与分度盘平面间的距离应在1～3mm范围内表壳外径在200mm以上的(包括200mm)，其指针与分度盘平面距离应在2～4mm范围内。

6 压力表的封印装置，在不损坏封印的情况下，应不能触及到内部机件。

7 压力表处于工作位置，在未加压力或未疏空时，在升压检定前和降压检定后，其指针零值误差应符合下列要求：7.1 有零值限止钉的压力表，其指针应紧靠在限止钉上。

弹簧管式一般压力表、压力真空表和真空表检定规程Verification Regulation Of Bourdon Tube Pressure Gauge、Pressure-VacuumGauge and Vacuum Gauge for General UseJJG 52—1999代替JJG 52—1987 JJG 337—1983本规程经国家质量技术监督局于1999年12月22日批准，并自2000年04月01日起施行。

归口单位：全国压力计量技术委员会主要起草单位：上海市检测技术所上海市计量测试技术研究院参加起草单位：浙江红旗仪表厂上海市检测技术所本规程委托全国压力计量技术委员会负责解释本规程主要起草人：宣家荣(上海市检测技术所)戴孝华(上海市计量测试技术研究院) 参加起草人：周方龙(浙江红旗仪表厂)戴根娣(上海市检测技术所)目次1 范围2 概述3 计量性能要求3.1 压力表的准确度等级和允许误差3.2 示值误差3.3 回程误差3.4 轻敲位移3.5 指针偏转平稳性4 通用技术要求4.1 外观4.2 零位5 计量器具控制5.1 首次检定、后续检定和使用中检验5.2 检定条件5.3 检定项目和检定方法5.4 检定结果的处理5.5 检定周期附录A 压力表检定记录基本格式附录B 压力表检定不合格通知书内页格式附录C 压力表允许误差计算值一览表弹簧管式一般压力表、压力真空表和真空表检定规程本规程参照国际法制计量组织101号国际建议《带有弹性敏感元件的压力表、真空表和压力真空表(普通仪表)》，采用了符合我国国情的部分内容，并保留原规程JJG 52—1987和JJG 337—1983中行之有效的内容。

1 范围本规程适用于测量范围上限为(－0.1～1000)MPa系列弹簧管式一般压力表、压力真空表和真空表(以下简称压力表)的首次检定、后续检定和使用中检验。

2 概述压力表主要用于液体、气体与蒸气压力和真空的测量。
