弹簧管压力表的基本组成和测压原理弹簧管压力表是一种常用的压力测量仪器，它由弹簧管、指针、表盘、外壳等部分组成。

其测压原理是利用弹簧管的变形来反映被测介质的压力大小。

弹簧管压力表的基本组成：1.弹簧管：弹簧管是弹性元件，其内部充满了压力介质。

当被测介质的压力作用在弹簧管上时，弹簧管会发生弯曲变形，从而使指针指示相应的压力值。

2.指针：指针是弹簧管压力表的重要组成部分，它与弹簧管相连，可以指示被测介质的压力值。

3.表盘：表盘是弹簧管压力表的显示部分，它上面标有刻度，可以直观地显示被测介质的压力值。

4.外壳：外壳是弹簧管压力表的保护部分，它可以保护弹簧管、指针和表盘不受外界的干扰和损坏。

弹簧管压力表的测压原理：弹簧管压力表的测压原理是利用弹簧管的变形来反映被测介质的压力大小。

当被测介质的压力作用在弹簧管上时，弹簧管会发生弯曲变形，从而使指针指示相应的压力值。

弹簧管的变形量与被测介质的压力成正比，即当被测介质的压力增大时，弹簧管的变形量也随之增大，指针指示的压力值也随之增大。

弹簧管压力表的使用方法：1.选择合适的弹簧管压力表，根据被测介质的压力范围和精度要求来选择合适的弹簧管压力表。

2.连接弹簧管压力表，将弹簧管压力表的连接口与被测介质的压力管道连接起来。

3.调整指针位置，将弹簧管压力表放置在水平位置上，调整指针位置，使其指向零刻度。

4.读取压力值，当被测介质的压力作用在弹簧管上时，指针会指示相应的压力值，读取压力值并记录。

总之，弹簧管压力表是一种常用的压力测量仪器，其基本组成包括弹簧管、指针、表盘、外壳等部分，其测压原理是利用弹簧管的变形来反映被测介质的压力大小。

在使用弹簧管压力表时，需要选择合适的弹簧管压力表、连接弹簧管压力表、调整指针位置和读取压力值等步骤。

弹簧管压力表测压原理宝子们，今天咱们来唠唠弹簧管压力表测压的原理，可有趣啦！咱先想象一下，弹簧管压力表就像一个小小的压力侦探。

这个压力表里面有个超级重要的部件，那就是弹簧管。

这弹簧管啊，可不是一般的管子，它就像一个有魔法的小弯管。

当有压力作用在这个弹簧管上的时候，就像有人在推这个小弯管一样。

你想啊，如果外面的压力大，那这个推力就大。

弹簧管呢，它就会开始变形啦。

就好比你轻轻捏一下一个软软的小管子，它会凹进去一点，压力越大，这个弹簧管变形得就越厉害呢。

这就像是弹簧管在压力面前“屈服”了，但其实它是在给我们传达压力的信息哦。

这个变形可不是乱变的，它是有规律的。

弹簧管一般是弯成那种圆弧形状的。

当有压力的时候，它的圆弧会变得更圆或者更扁，这取决于压力是怎么作用的。

这种形状的改变就像是弹簧管在和我们悄悄说：“外面的压力是这么个情况哦。

”那它怎么把这个变形的信息变成我们能看到的压力数值呢？这就又有巧妙的设计啦。

在弹簧管的一端是封闭的，另一端是和要测压力的系统连接着的。

当弹簧管变形的时候，它封闭的那一端就会移动。

这个移动就会带动一个小零件，这个小零件就像是一个小信使。

这个小信使会把弹簧管的移动转化为指针的转动。

就好像小信使拉着指针的小手，告诉它：“走呀，弹簧管大哥变形啦，我们得把这个情况告诉看表的人。

”指针就乖乖地在表盘上转动起来。

表盘上可是有刻度的呀，这些刻度就像是压力的小地图。

指针指到哪里，我们就能知道压力是多少啦。

比如说，要是没有压力，指针就会指着零刻度，就像在说：“这儿可安静呢，没压力哦。

”要是有压力了，指针就会根据压力的大小，向左或者向右转动到相应的刻度位置。

这就像是指针在表盘这个小舞台上跳舞，而它的舞步是由弹簧管的变形决定的。

而且呀，弹簧管压力表的设计还考虑到了很多实际的情况呢。

比如说，不同的测量范围就需要不同的弹簧管。

就像不同的任务需要不同的小能手一样。

如果要测量比较小的压力，那就用比较细、比较软的弹簧管，这样它对小压力也能很敏感地做出反应。

弹簧管压力表原理
嘿，咱来讲讲弹簧管压力表原理哈。

我记得有一次在工厂里看到那些机器上装着弹簧管压
力表。

你瞧，这弹簧管压力表就像一个小小的压力侦探。

它里面有个弹簧管，这个弹簧管就像一个弯弯的小蛇。

当有压力的介质，比如说气体或者液体进入到弹簧管里的时候，就像有个小怪兽在推它。

我在工厂里看到工人师傅在检查设备的时候，眼睛一直盯着压力表。

那弹簧管就开始变形啦，就像小蛇被人动了一下，扭动起来。

压力越大，弹簧管的变形就越大。

它就像一个很敏感的家伙，能感受到压力的变化。

然后呢，弹簧管的变形会带动指针转动。

这指针就像一个小指针精灵，在表盘上跳舞。

压力大的时候，它就会往压力大的方向转，就像被风吹着跑。

我有一次好奇地用手轻轻按了按压力表的接口，想模拟一下压力变化。

结果指针真的动了一点点，就像被我轻轻推了一下的小玩具。

从那次在工厂的观察，我就知道了弹簧管压力表的原理。

它就是利用弹簧管在压力下的变形，带动指针转动，然后在表盘上显示出压力的大小，就像一个忠诚的卫士在告诉我们压力的秘密。

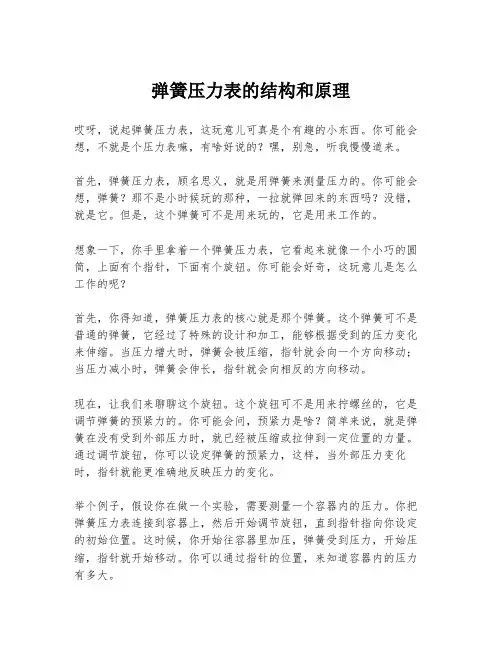

弹簧压力表的结构和原理哎呀，说起弹簧压力表，这玩意儿可真是个有趣的小东西。

你可能会想，不就是个压力表嘛，有啥好说的？嘿，别急，听我慢慢道来。

首先，弹簧压力表，顾名思义，就是用弹簧来测量压力的。

你可能会想，弹簧？那不是小时候玩的那种，一拉就弹回来的东西吗？没错，就是它。

但是，这个弹簧可不是用来玩的，它是用来工作的。

想象一下，你手里拿着一个弹簧压力表，它看起来就像一个小巧的圆筒，上面有个指针，下面有个旋钮。

你可能会好奇，这玩意儿是怎么工作的呢？首先，你得知道，弹簧压力表的核心就是那个弹簧。

这个弹簧可不是普通的弹簧，它经过了特殊的设计和加工，能够根据受到的压力变化来伸缩。

当压力增大时，弹簧会被压缩，指针就会向一个方向移动；当压力减小时，弹簧会伸长，指针就会向相反的方向移动。

现在，让我们来聊聊这个旋钮。

这个旋钮可不是用来拧螺丝的，它是调节弹簧的预紧力的。

你可能会问，预紧力是啥？简单来说，就是弹簧在没有受到外部压力时，就已经被压缩或拉伸到一定位置的力量。

通过调节旋钮，你可以设定弹簧的预紧力，这样，当外部压力变化时，指针就能更准确地反映压力的变化。

举个例子，假设你在做一个实验，需要测量一个容器内的压力。

你把弹簧压力表连接到容器上，然后开始调节旋钮，直到指针指向你设定的初始位置。

这时候，你开始往容器里加压，弹簧受到压力，开始压缩，指针就开始移动。

你可以通过指针的位置，来知道容器内的压力有多大。

但是，别以为弹簧压力表就这么简单。

它还有一些其他的小细节，比如，为了防止指针在测量过程中因为震动而产生误差，弹簧压力表通常会有一些减震的设计。

还有，为了保护指针和弹簧，压力表的外壳通常也会做得比较坚固。

最后，弹簧压力表虽然看起来简单，但它在工业和实验室中的应用可是非常广泛的。

它不仅能够测量压力，还能帮助我们了解各种设备的运行状态，确保安全。

所以，下次你再看到弹簧压力表的时候，不妨多看看它，想想它背后的原理和设计，也许你会发现，这个小小的压力表，其实挺有意思的。

弹簧管压力表的基本组成和测压原理弹簧管压力表是一种常见的压力测量仪器，由弹簧管和指针组成。

它的测压原理是基于弹簧的力学原理。

弹簧管压力表的基本组成包括弹簧管、指针、刻度盘和外壳。

弹簧管是测量压力的核心部件，由一根螺旋弹簧制成。

当被测压力作用在弹簧管上时，弹簧会产生位移，通过弹簧的变形来反映被测压力的大小。

指针固定在弹簧管上，随着弹簧变形而偏转，指示出被测压力的数值。

刻度盘上刻有一系列刻度，用来对应指针的位置，以便读取压力数值。

外壳则起到保护仪器内部结构的作用。

弹簧管压力表的测压原理是基于弹簧的力学原理。

根据胡克定律，弹簧的变形与外力之间存在着线性关系。

当被测压力作用在弹簧管上时，弹簧受力变形，产生一个恢复力，使弹簧回复到原始状态。

这个恢复力与被测压力成正比，且比例常数为弹簧的刚度系数。

弹簧管压力表利用这个特性，通过测量弹簧的变形来间接测量被测压力的大小。

在测量过程中，当被测压力作用在弹簧管上时，弹簧会产生一个位移，这个位移通过机械传动装置传递给指针，使指针偏转相应的角度。

这个角度与被测压力的大小成正比，且比例常数由弹簧的刚度系数决定。

因此，通过读取指针所指的刻度，就可以得到被测压力的数值。

弹簧管压力表的测量范围和精确度取决于弹簧的刚度系数和指针的灵敏度。

通常情况下，弹簧管压力表的测量范围可以从几千帕到几百兆帕，精确度一般在1%左右。

对于不同的应用场景，可以选择不同测量范围和精确度的弹簧管压力表。

弹簧管压力表是一种基于弹簧的力学原理来测量压力的仪器。

它的基本组成包括弹簧管、指针、刻度盘和外壳。

通过测量弹簧的变形，弹簧管压力表可以间接测量被测压力的大小。

它广泛应用于工业、农业、石油化工等领域，是一种重要的压力测量仪器。

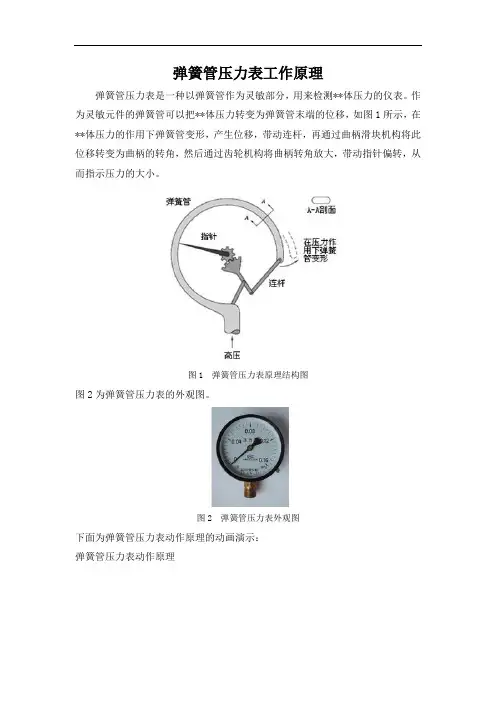

弹簧管压力表工作原理
弹簧管压力表是一种以弹簧管作为灵敏部分，用来检测**体压力的仪表。

作为灵敏元件的弹簧管可以把**
体压力转变为弹簧管末端的位移，如图1所示，在**体压力的作用下弹簧管变形，产生位移，带动连杆，再通过曲柄滑块机构将此位移转变为曲柄的转角，然后通过齿轮机构将曲柄转角放大，带动指针偏转，从而指示压力的大小。

图1 弹簧管压力表原理结构图
图2为弹簧管压力表的外观图。

图2 弹簧管压力表外观图
下面为弹簧管压力表动作原理的动画演示：
弹簧管压力表动作原理。

弹簧管压力表弹簧管压力表的测量范围极广，品种规格繁多，出了普通的弹簧管压力表外，还有耐腐蚀的氨用压力表和禁油的氧用压力表。

不同的压力表的承压的部件的材料是不同的。

一、弹簧管压力表的结构及工作原理弹簧管压力表主要是由一端面封闭(称为自由端)并弯曲为圆弧形的扁圆或者是椭圆的特殊成型管和一组放大机构（包括拉杆、扇形齿轮、中心齿轮）简称为机芯以及指示结构（指针、面板上的标尺）和游丝、外壳组成。

压力由固定端输入时，自由端会产生一定的直线位移，再通过连杆和扇形齿轮进行角位移转换，由指针在指示盘上指示出相应的压力值，因为这个位移和是有一定的比例关系，所以指示盘的刻度是均匀的。

另外游丝的作用就是克服因扇形齿轮和中心齿轮间的间隙而产生的仪表的变差。

改变调整螺钉的位置也就是改变传动机构的放大系数，可以实现压力表的量程的调整。

其次是弹簧管的材料因测量的介质的性质和被测压力的大小而不同，一般是当P≥20Mpa 时，采用不锈钢或者合金钢。

当＜20Mpa时，采用磷青铜材料。

考虑压力是一方面，还要考虑被测介质的化学性质，根据不同的介质选择不同材质的压力表。

二、弹簧管压力表的分类1.根据弹簧管的数量可分为单圈弹簧管压力表和多圈弹簧管压力表。

多圈弹簧管压力表也称螺旋管压力表，常做为自动记录型仪表，它的测量范围为最大16Mpa，而且灵敏度比单圈弹簧管压力表的要高。

此种仪表也可制作成远传指示型的，精度可达1.5级。

2.根据压力测量的范围的大小可以分为压力表、真空表、压力真空表。

3.根据被测介质的不同可以分为普通压力表（Y）、氨用压力表（YA）、氧气压力表（YO）、氢气压力表（YQ）、耐酸压力表（YTS）、乙炔表、氯压力表、其他可燃性压力表、惰性气体压力表。

4.根据安装方式的不同可以分为轴向和径向。

5.根据用途的不同压力表可以分为就地指示压力表、远传压力表、电接点压力表。

6.根据精度等级可分为一级标准压力表（0.005、0.02、0.05）二级标准压力表（0.1/0.2/0.35、、0.5）和一般工业用压力表（1.0、1.5、1.6、2.5、4.0）三、弹簧管压力表的校验1性能要求1.3 回程误差;在测量范围内，回程误差不应大于表中规定的允许误差的绝对值。

弹簧管压力表的工作原理
弹簧管压力表是一种常见的测量压力的工具，其工作原理基于弹簧的力学性质。

下面是弹簧管压力表的工作原理的详细解释：
1. 弹簧装置：弹簧管压力表内部装有一个弹簧装置，多为螺旋状的弹簧。

弹簧有一定的刚度，可以恢复原状，即当外力作用后，可以恢复到原始的形态。

这种弹簧通常是由不锈钢制成，具有较高的弹性和耐腐蚀性。

2. 压力传感器：弹簧管压力表中的弹簧会受到来自被测压力的力的作用，导致其产生变形。

压力传感器通常通过一个连杆与弹簧相连。

当压力传感器受到外力作用后，会导致连杆发生位移。

3. 指针和刻度盘：连杆的位移会被转化成指针的旋转，指针会在刻度盘上指示出相应的压力数值。

4. 刻度标定：弹簧管压力表的刻度盘上通常有标定好的刻度，用于表示压力的大小。

刻度盘上的刻度可以是线性的，也可以是非线性的，这取决于弹簧的设计和标定。

总结起来，弹簧管压力表的工作原理是通过测量压力对弹簧的作用力，利用弹簧的弹性恢复特性，并将其转化成指针的旋转来显示压力数值。
