压力表的构造压力表是一种用于测量液体或气体压力的仪表。
它被广泛应用于各个行业中，如化工、石油、制药、航空航天等。
本文将介绍压力表的构造。
压力表的基本构造最基本的压力表构造由四个部分组成：弹簧、连杆、指针和表盘。
弹簧压力表的核心部件是弹簧，它将被测量的压力转化为弹性变形，并将其转化为指针的旋转运动。
压力表中使用的弹簧一般由钢或铜制成，它们的弹性系数和导线直径决定了它们的灵敏度和量程。
连杆连杆将弹簧的运动传递给指针和表盘。
在一般的压力表中，连杆是由薄钢板或铜制成，它们被组合成一个U形结构，挂在弹簧上，并固定在表盘的轴上。
指针指针是在连杆的运动下旋转的。
在指针上通常有一些标尺刻度，用于读取测量值。
指针一般由铝制成，并经过精密加工，以确保它的质量和稳定性。
表盘表盘是压力表的外壳，用于支持其他部件，并提供测量值的显示。
表盘可以制成两种形式，一种是直接将刻度印在上面，另一种是采用可旋转的指针和可更换的表盘的方式，以实现量程的灵活和调整。
压力表的工作原理在压力作用下，被测量的气体或液体通过压力接口进入压力表，使弹簧变形，此时连杆被推动，指针旋转，进而指示被测压力的大小。
这个过程可以分为以下几个步骤：1.压力接口：被测液体或气体进入压力表的接口，产生压强；2.弹簧：压力传感器将液体或气体的压强转换为弹簧的变形；3.连杆：弹簧变形后，通过连杆传递变形信息给指针；4.指针：指针沿着刻度轴旋转，指示压力读数；5.表盘：压力读数显示在表盘上。
压力表的分类压力表可以按照以下几种方式进行分类：按照测量范围分类根据测量压力的范围，压力表可以分为高度计、压力计和真空计。
•高度计：用于测量海拔高度；•压力计：测量有压力的流体或气体的压强；•真空计：测量气体的负压。
按照结构分类根据表壳和运动结构的不同，压力表可以分为旋转式压力表和本体式压力表。
•旋转式压力表：指针是可旋转的，表盘固定；•本体式压力表：指针和表盘都是固定的。
按照使用环境分类压力表可以按照使用环境为基础分类，将其分为普通压力表、耐震压力表、防爆压力表等。
压力表的结构原理及类别解析压力表是一种测量液体或气体压力的仪器。
在工业生产、机械制造、船舶航海等领域中被广泛应用。
本文将介绍压力表的结构原理以及常见的压力表类别。
压力表的结构原理压力表的主要结构包括指针、表盘、弹簧管和连接管道等。
压力表是基于弹簧管原理设计的，当被测液体或气体的压力变化时，弹簧管受到压力变形，从而驱动指针在表盘上偏移，指示所测压力的值。
常见的压力表包括机械式压力表和电子式压力表。
机械式压力表机械式压力表是指利用弹簧管转换被测压力变化为机械运动的压力表。
机械式压力表具有结构简单、使用方便、可靠等特点。
常见的机械式压力表包括差压式压力表、震荡管式压力计和弹性元件式压力表等。
差压式压力表差压式压力表是一种电子式压力表，利用两个联通有压力的管道间产生的压力差来测量压力。
差压式压力表构造复杂，精度高，但需要对被测介质进行流量调节，价格较机械式压力表高。
震荡管式压力计震荡管式压力计是一种基于流体结构振动的压力测量装置，优点是精度高、量程大、稳定性好，但受流体参数限制不能测量高粘度、高流速的流体，价格较高。
弹性元件式压力表弹性元件式压力表是利用弹性元件产生弹性变形来测量压力的压力表。
弹性元件包括弹簧、膜片等。
弹性元件式压力表结构简单，价格便宜，但量程、精度和可靠性都比不上差压式压力表。
电子式压力表电子式压力表是指采用电子传感器、信号放大电路等组成的压力测量仪器。
电子式压力表的优点是精度高、抗干扰能力强、可自动校准、显示直观等，但价格相对机械式压力表较高。
压力表的类别压力表根据测量特征以及使用环境的不同，分为常压力表、低压力表、高压力表、微差压力表、抗震压力表等多种不同的类别。
常压力表常压力表广泛使用于一般的工业企业，测量范围一般为常压，即介于0至1.6Mpa之间的压力范围。
低压力表低压力表用于测量低压范围，测量范围一般在0至0.1Mpa之间，一般用于空调、燃气设备、氧气供应等场合。
高压力表高压力表的测量范围一般在0至25.0Mpa之间，常见于汽车、石化、锅炉、水电等领域。
压力表的工作原理压力表是一种用于测量压力的仪器。
它广泛应用于工业、医疗、航空航天等领域，是现代化生产和科学研究中不可或缺的重要工具。
本文将介绍压力表的工作原理，包括压力的定义、压力表的分类、压力表的结构和工作原理等方面。
一、压力的定义压力是指物体在单位面积上受到的力。
在工业和科学研究中，常用的单位是帕斯卡（Pa），1Pa等于1牛/平方米。
此外，常用的单位还有千帕（kPa）、兆帕（MPa）等。
二、压力表的分类压力表按照测量原理可以分为机械式压力表和电子式压力表两种。
机械式压力表主要是利用弹簧、膜片等材料的变形量来反映被测压力的大小，而电子式压力表则是利用半导体传感器、压电传感器等电子元件来测量压力。
三、压力表的结构和工作原理1.机械式压力表的结构和工作原理机械式压力表主要由表壳、指针、弹簧、齿轮、螺旋弹簧、连接管等组成。
其中弹簧是机械式压力表的核心部件，它能够根据外力的作用发生变形，从而使指针转动。
机械式压力表的工作原理是利用弹簧的变形量来反映被测压力的大小。
当被测压力作用在连接管上时，管内的压力将传递到弹簧上，弹簧因此发生变形。
弹簧的变形量与被测压力成正比，弹簧的变形量越大，指针的指示值就越大。
通过螺旋弹簧和齿轮的传动，使指针能够指示出被测压力的大小。
2.电子式压力表的结构和工作原理电子式压力表主要由压力传感器、放大器、数字显示器等组成。
压力传感器是电子式压力表的核心部件，它能够将被测压力转化为电信号。
放大器将传感器输出的微小电信号放大，数字显示器能够将被测压力的数值直接显示出来。
电子式压力表的工作原理是利用压力传感器将被测压力转化为电信号。
当被测压力作用在传感器上时，传感器内部的应变片发生变形，从而改变了电阻值。
这个电阻值的变化被放大器放大，并通过数字显示器显示出来。
由于电子式压力表的测量精度更高，所以在一些要求较高的场合，如医疗、航空航天等领域，电子式压力表被广泛应用。
四、压力表的维护压力表在使用过程中，需要注意以下几点：1.避免超量测量：压力表的量程是有限的，超过量程测量会导致表盘指针跳动，甚至损坏压力表。
弹簧式压力表的工作原理弹簧式压力表是一种用于测量液体或气体的压力的机械表。
在工业、建筑、冶金、化工等领域，它被广泛应用。
它具有结构简单、操作方便、高精度等优点。
本文将介绍弹簧式压力表的工作原理。
1. 弹簧式压力表的结构弹簧式压力表主要由弹簧机构、指示装置以及外壳等几个部分组成。
其中，弹簧机构是关键部分，它包括弹簧、活塞、连杆等。
弹簧是最关键的部件，它是通过材料的弹性变形来反映被测介质的压力大小。
指示装置包括一个指针和一个刻度盘，用于显示被测压力具体数值。
外壳则是用来保护内部结构，防止被测介质侵蚀。
2. 动态力学原理弹簧式压力表的工作原理是基于动态力学原理。
当被测介质加压时，它会向各个方向施加力，并产生相应的位移。
在弹簧机构内部，弹簧也会受到被测介质施加的力引起的变形（弹性变形），从而发挥其作用。
当弹簧被伸长或缩短时，它会对活塞施加一定的力量，活塞转动，使连杆也跟着转动。
通过连杆间的传递和转换，最终实现指针的指示。
因此，被测压力的大小可以通过弹簧的弹性变形来反映出来。
3. 弹簧式压力表精度弹簧式压力表的精度是由弹簧的弹性特性决定的，这与材料的弹性模量有关。
在实际应用中，为了提高精度，通常采用高精度的弹簧材料和特殊钢材来制作弹簧。
同时，为了保证精度，弹簧的弹性变形应与被测介质的压力呈线性关系。
即，在一定范围内，弹簧产生的变形量与被测介质的压力成正比。
在设计弹簧式压力表时，应考虑到各种因素，以保证其精度和可靠性。
4. 弹簧式压力表的应用弹簧式压力表的应用非常广泛。
它可以用于测量各种工业场合中的液流、气流、蒸汽和气体等的压力值，也可以测量各种化学试剂中的压力。
如石油、化工、冶金、钢铁、机械、交通、航空、控制、环保等领域。
总结：弹簧式压力表是一种常见的压力检测设备。
它采用弹簧的弹性变形原理成功实现了压力值的测量。
通过弹簧承受压力的变形并将压力值转换为机械能量，最终通过指针的运动直接反映出压力的大小。
弹簧式压力表具有操作简便、精度高、可靠性强、使用寿命长等优点，是一款广泛使用的检测设备。
弹簧管压力表的结构和工作原理
1、弹簧管压力表的结构
压力表根据不同的用途，其内部结构也存在差异。
本文所要介绍的弹簧管压力表外观上一般呈扁圆形，使用频率最高的为100mm直径型，其次还有60mm以及150mm等尺寸的弹簧管压力表目前也有一定范围的应用；就精度等级而言，最常用的是普通精度等级的1.6级或者1.5级的弹簧管压力表；在结构组成方面，弹簧管压力表主要由玻璃罩、表壳、垫圈、表盘、指针、弹簧管、连杆、调节螺丝、中心齿轮、扇形齿轮、表基板以及上下夹板等零部件所组成。
2、弹簧管压力表的工作原理
弹簧管压力表是基于其内部的弹簧管内外弧压力差设计而成的。
表内弹簧管的尺寸、材质以及壁厚根据不同的量程需要可以进行不同的组合。
弹簧管压力表的工作原理可大致描述为：压力值大于标准大气压的流体（液体或者气体）进入弹簧管内，因为弹簧管外圈和内圈弧面截面积不同导致内外圈存在压力差，弹簧管在压力差作用下发生弹性形变，开放的一端会向外延伸，带动拉杆和扇形齿轮转动，进一步带动中心轴转动，连接在中心轴上的指针会将中心轴的转动效果放大，指向表盘上的数字刻度，通过对指针尖部的数字的读取，可以获得所要测量的压力值的大小。
压力表内内弧和外弧的压力差越大，弹簧管形变量越大，中心轴旋转的角度也就越大，指针也就随着中心轴的旋转指向表盘上更大的数字。

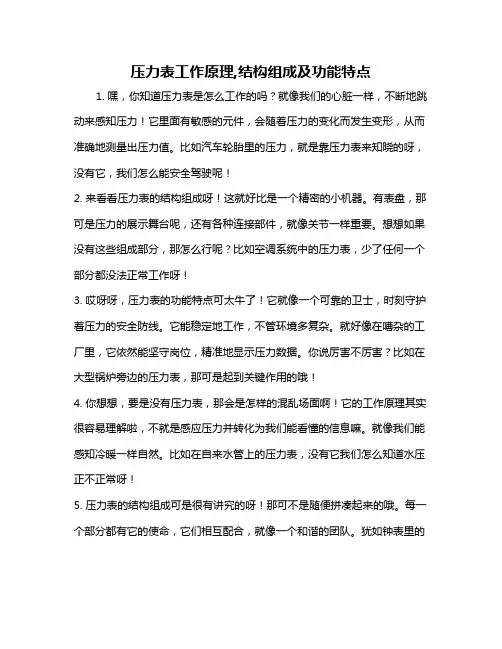

压力表工作原理,结构组成及功能特点1. 嘿，你知道压力表是怎么工作的吗？就像我们的心脏一样，不断地跳动来感知压力！它里面有敏感的元件，会随着压力的变化而发生变形，从而准确地测量出压力值。
比如汽车轮胎里的压力，就是靠压力表来知晓的呀，没有它，我们怎么能安全驾驶呢！2. 来看看压力表的结构组成呀！这就好比是一个精密的小机器。
有表盘，那可是压力的展示舞台呢，还有各种连接部件，就像关节一样重要。
想想如果没有这些组成部分，那怎么行呢？比如空调系统中的压力表，少了任何一个部分都没法正常工作呀！3. 哎呀呀，压力表的功能特点可太牛了！它就像一个可靠的卫士，时刻守护着压力的安全防线。
它能稳定地工作，不管环境多复杂。
就好像在嘈杂的工厂里，它依然能坚守岗位，精准地显示压力数据。
你说厉害不厉害？比如在大型锅炉旁边的压力表，那可是起到关键作用的哦！4. 你想想，要是没有压力表，那会是怎样的混乱场面啊！它的工作原理其实很容易理解啦，不就是感应压力并转化为我们能看懂的信息嘛。
就像我们能感知冷暖一样自然。
比如在自来水管上的压力表，没有它我们怎么知道水压正不正常呀！5. 压力表的结构组成可是很有讲究的呀！那可不是随便拼凑起来的哦。
每一个部分都有它的使命，它们相互配合，就像一个和谐的团队。
犹如钟表里的齿轮，少了一个都不行。
比如液压系统里的压力表，这些结构组成让它发挥着巨大的作用呢！6. 哇塞，压力表的功能特点真的让人惊叹！它就如同一个聪明的小精灵，准确又迅速。
能在瞬间告诉你压力的情况。
这不就是我们需要的嘛！像在氧气瓶上的压力表，没有这些强大的功能特点可不行啊！7. 总之，压力表真的太重要啦！它的工作原理、结构组成和功能特点让我们的生活和工作都变得更加安全和有序。
没有了它，好多事情都没法正常运转呢！结论：压力表在各个领域都有着不可或缺的地位，是保障安全和正常运行的关键。
压⼒表的结构、原理及量程选择⼯作原理压⼒表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压⼒形变传导⾄指针，引起指针转动来显⽰压⼒。
压⼒表结构波登管压⼒表：波登管敏感元件是弯成圆形，截⾯积显椭圆形的弹性C形管，⼜称。
波登管的⼀端固定，⼀端活动，其截⾯形状为椭圆形或扁平形。
常⽤材质为锡青铜(磷青铜、锡磷青铜)、不锈钢和蒙乃尔合⾦。
波登管膜盒压⼒表：膜盒敏感元件由两块连接在⼀起的显圆形波浪的膜⽚组成。
膜盒压⼒表的结构主要由膜盒、传动机构、调整机构、游丝指针、表盘等构成。
魔盒压⼒表膜式压⼒表有膜⽚压⼒表和膜盒压⼒表两种。
前者主要⽤于测量腐蚀性介质或⾮凝固、⾮结晶的粘性介质的压⼒；后者常⽤于测量⽓体微压和负压，⽤于⽣产过程的⼯业仪表，它适⽤于测量微⼩压⼒和真空。
测量范围⼀般在-2000～4000Pa，精确度等级⼀般为2.5级。
压⼒表分类：压⼒表按其测量精确度：可分为精密压⼒表、。
精密压⼒表精密压⼒表的测量精确度等级分别为0.1、0.16、0.25、0.4级0.05级；⼀般压⼒表的测量精确度等级分别为1.0、1.6、2.5、4. 0级。
测量范围：分为、压⼒真空表、微压表、低压表、中压表及⾼压表；适⽤条件：分为耐振型、耐热型、耐腐蚀型、抗冲击防爆型；耐震压⼒表按接⼝位置：分为径向和轴向；压⼒表螺纹接⼝的位置,螺纹接⼝在表盘下⽅是径向的,与表盘垂直的是轴向的。
径向和轴向压⼒表特殊压⼒表：氧⽓压⼒表与普通压⼒表在结构和材质⽅⾯可以完全⼀样，只是氧⽤压⼒表必须禁油。
因为油进⼈氧⽓系统易引起爆炸。
氧⽓压⼒表电接点压⼒表：加装上下限触点机构，压⼒偏离给定范围时发出报警信号。
电接点压⼒表表径的选择压⼒仪表的表径指仪表外壳的直径，常⽤的有60mm、 l00mm、 150mm、200mm、250mm等规格。
⼀般根据检测，仪表所处位置和照明情况来选⽤适合的表径，以能便于观察清楚为宜。
在远距离和较暗处，适于⽤100mm 以上直径的仪表。
集传感技术、电子技术、微机技术为一体的新型智能化、多功能的测量仪表。
它既可以满足工业现场的压力测量，又可以在实验室作标准表使用。
数字压力表按结构可分为整体式和分离式。
现场用的大多是整体式的，即传感、转换、显示是一体的，安装在一个表壳中：分离式的大多用于实验室作标准表使用，其传感器通过缆线与主机相连、其余元件全安装在主机箱中。
数字压力表工作原理如图所示。
被测介质压力作用于传感器的感压膜片，传感器将感应的电信号经放大、A/D转换，送CPU进行处理，然后以模拟量或数字量输出，从而实现压力显示、控制、变送的目的；微处理器可对仪表的零点漂移、温度漂移、非线性等进行自动补偿，以确保仪表使用条件内的高精度。
数字压力表中使用的压力传感器品种较多，常用的有：压阻式、电阻应变式、陶瓷、扩散硅、蓝宝石等压力传感器。
这些传感器大多是用电桥的测量原理，把压力信号转换为电压信号来进行处理。
现以电阻应变式传感器为例，对电桥测量电路作一介绍。
电阻应变式传感器采用铜合金或钢合金管的椭圆形截面，其腔内充满被测压力介质，并沿着管或横截面四周均匀粘贴4-8片应变片，组成一个电桥，如图所示，图中R1-R4为应变片。
在电桥中增加了温度补偿电位器RT、调零电位器R0。
无压力时电桥的输出电压为零，当其腔内受到压力作用时，椭圆形截面发生变化，使电阻应变片的阻值发生变化，电桥便有不平衡电压输出，这样就得到了与压力成正比的电压信号。
数字压力表可分为内置压力模块和外置压力模块两种结构形式。
内置压力模块的测量精度可达0.05%FS，但其测量的压力量程通常不超过600kPa外置压力模块的测量精度达0.1%FS，其测量的压力量程可达60MPa。
有的还采用特殊电路实现仪表与压力模块、仪表与微机的通信。
精密数字压力表在配用高精度压力传感器的同时，使用微处理器对仪表零点漂移、温度漂移、非线性等进行自动补偿，确保仪表使用条件内的高精确度；精密数字压力表可作为使用，用来校验和检定普通压力表、压力变送器。
空调压力表结构及其作用空调压力表是一种用于测量空调系统中各部件的压力的仪器，它可以帮助我们判断空调系统的工作状态，发现故障原因，进行维修和调试。
空调压力表的结构和工作原理如下：一、空调压力表的结构空调压力表的主要结构有以下几部分：1.弹簧管：弹簧管是空调压力表的敏感元件，它是一种弯曲成圆形或椭圆形的金属管，其一端固定在支架上，另一端与指针连接。
弹簧管的截面积随着弯曲角度的不同而变化，当受到被测压力的作用时，会产生弹性变形，从而带动指针转动。
2.指针：指针是空调压力表的显示元件，它与弹簧管相连，通过齿轮传动机构将弹簧管的位移转换为角度，并在刻度盘上指示出被测压力的数值。
3.刻度盘：刻度盘是空调压力表的读数元件，它是一个圆形或方形的金属板，上面有不同单位和范围的刻度线和数字，用于与指针配合显示被测压力的大小。
4.表壳：表壳是空调压力表的保护元件，它是一个金属或塑料制成的外壳，用于固定和封闭弹簧管、指针、刻度盘等内部结构，防止灰尘、水汽、油污等外界因素对仪表造成损坏。
5.接头：接头是空调压力表的连接元件，它是一个带有螺纹或法兰的金属管或软管，用于将仪表与被测系统相连，传递被测压力。
二、空调压力表的工作原理空调压力表的工作原理是利用弹簧管的弹性变形来测量压力。
当被测系统中的介质（如制冷剂、空气等）通过接头进入弹簧管时，会对弹簧管产生一个内向或外向的压力。
这个压力会使弹簧管发生形变，从而改变其截面积和长度。
由于弹簧管一端固定不动，另一端则会产生一个位移。
这个位移与被测压力成正比，即越大的压力会导致越大的位移。
然后，这个位移通过拉杆和齿轮传动机构传递给指针，使指针在刻度盘上转动一个角度。
这个角度也与被测压力成正比，即越大的压力会导致越大的角度。
最后，我们就可以根据指针所指的刻度和单位，读出被测压力的数值。
一、压力表基础知识1. 压力表的原理与构造原理：压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。
构造：溢流孔：若发生波登管爆裂的紧急情况的时候，内部压力将通过溢流孔向外界释放，防止玻璃面板的爆裂。
注：为了保持溢流孔的正常性能，请在表后面留出至少10mm的空间，不要改造或塞住溢流孔。
指针：除标准指针外，其他指针也是可选的。
（零调指针最大值指针或设定指针）请在选型表中列出。
玻璃面板：除标准玻璃外，其他特殊材质玻璃，如强化玻璃，无反射玻璃也是可选的。
性能分类：普通型（标准）、蒸汽用普通型（M）、耐热型（H）、耐振型（V）、蒸汽用耐振型（MV）耐热耐振型（HV）。
用途区分参考JIS7505波登管压力表标准。
处理方式：禁油/禁水处理…在制造时除去残留在接液部的水或油。
外装指定：壳体颜色…除标准色以外，清特别注明。
节流阀：（可选）为了减小脉动压力，节流阀安装在压力入口处。
脉动压力：由于压力发生器中泵的脉动特性，使压力表的特诊曲线振幅较大。
这对压力表是非常有害的。
连接方式：本产品连接部有三种连接方式：钎焊…用于铜类材质的连接银铜钎焊…用于铜类材质和不锈钢材质之间连接 TIG焊接…用于不锈钢材质之间连接 2. 压力表术语正压与负压相对压力与绝对压力真空度（如图）压力的表示方法压力有两种表示方法：一种是以绝对真空作为基准所表示的压力，称为绝对压力；另一种是以大气压力作为基准所表示的压力，称为相对压力。
由于大多数测压仪表所测得的压力都是相对压力，故相对压力也称表压力。
当绝对压力小于大气压力时，可用容器内的绝对压力不足一个大气压的数值来表示。
称为”真空度”。
它们的关系如下：绝对压力=大气压力+相对压力真空度=大气压力—绝对压力我国法定的压力单位为Pa（N/㎡），称为帕斯卡，简称帕。
由于此单位太小，因此常采用它的106倍单位MPa（兆帕）。
电接点压力表的工作原理一、前言电接点压力表是一种常用的测量压力的仪器，主要用于工业生产和科学研究中。
它通过测量被测压力对弹性元件的变形程度来确定被测压力大小，并将结果转化为电信号输出。
本文将详细介绍电接点压力表的工作原理。
二、电接点压力表的组成结构电接点压力表由以下几部分组成：1. 压感元件：包括弹性元件和传感器。
弹性元件通常采用薄膜或弹簧，其变形程度与被测压力成正比；传感器则负责将变形程度转化为电信号输出。
2. 机械部分：主要由机壳、连接管道和连接头等组成，其作用是固定弹性元件和传感器，同时保护其免受外界干扰。
3. 电子部分：包括放大器、滤波器、模数转换器等，主要作用是将传感器输出的微小信号放大并转换为数字信号。
三、电接点压力表的工作原理1. 原理概述当被测介质施加一定的静态或动态压力时，弹性元件将发生变形。
传感器通过测量弹性元件的变形程度来确定被测压力大小，并将结果转化为电信号输出。
电信号经过放大、滤波等处理后，最终以数字信号的形式呈现在显示屏上。
2. 压感元件的工作原理压感元件主要由弹性元件和传感器组成。
弹性元件通常采用薄膜或弹簧，其变形程度与被测压力成正比。
当被测介质施加一定的静态或动态压力时，弹性元件将发生相应的变形。
传感器通过测量弹性元件的变形程度来确定被测压力大小，并将结果转化为电信号输出。
3. 电子部分的工作原理传感器输出的信号是微小且不稳定的，需要经过放大、滤波等处理才能得到可靠的数字信号。
放大器主要负责放大传感器输出的微小信号；滤波器则负责消除干扰信号和杂波；模数转换器则将模拟信号转换为数字信号，最终呈现在显示屏上。
四、电接点压力表的特点及应用1. 特点电接点压力表具有测量范围广、精度高、稳定性好、响应速度快等特点。
2. 应用电接点压力表广泛应用于各种工业生产和科学研究领域，如化工、冶金、石油、航空航天等。
它可以测量液体、气体等各种介质的压力，并能够满足不同领域的需求。
五、总结电接点压力表是一种常用的测量压力的仪器，其主要由弹性元件和传感器组成。
压力表的构造及工作原理1、简介1.1主要用于就地管道及压力容器上压力的测量。
本章主要从工作原理、仪表结构、检查项目、调校及质量要求、检修维护及故障处理等方面进行分析说明。
1.2 分类：压力表分为膜盒式压力表和弹簧管压力表，其中弹簧管压力表分为普通型压力表和电接点压力表。
我厂主要使用普通型弹簧管压力表。
1.3常用普通压力表型号的代号1）用字母表示名称：Y—压力表 Z—真空表 YZ—压力真空表。
2）用字母表示结构形式：ZT—轴向带前边 Z—轴向无边 TQ—径向带前边 T—径向带后边，不表示时为径向无边。
3）用数字表示表壳公称直径（毫米）：常用的有：40、60、100、150、200、2502、构造及零部件1—弹簧管 2—支座 3—外壳 4—接头 5—带有绞轴的塞子 6—拉杆 7—扇形齿轮 8—小齿轮 9--指针 10—游丝 11—刻度盘3、工作原理当压力介质由接头4引入弹簧管内时，弹簧管的自由端5将产生位移通过连杆6带动扇形齿轮7转动，使与7啮合的小齿轮8旋转，从而使固定在小齿轮轴上的指针9一起转动，进行压力值指示。
游丝的一端与小齿轮轴固定，另一端固定在支架上，借助于游丝的弹力使小齿轮与扇形齿轮始终只有一侧啮合面啮合。
这样可以消除扇形齿轮与小齿轮之间因有啮合间隙而产生的测量误差。
扇形齿轮与拉杆相连的一端开口槽，改变拉杆与扇形齿轮之间位置，可以改变传动机构的传动比，若用R表示扇形半径，r表示扇形齿轮轴到与拉杆连接点之间的距离，则在弹簧管自由端位移量相同的情况下，R/ r比值越大，指针转角越大。
所以改变R/ r比值可以改变仪表传动放大系数，从而可实现量程满度值的调节。
4、主要性能指标弹簧管压力表准确度等级必须达到1.6级。
等级：精密压力表：0.2 、0.25、0.35、0.5一般压力表：1.0 、1.5、2.5仪表环境温度：0.25～0.5级为20±3℃0～4.0级为20±5℃。
一、压力表基础知识1. 压力表的原理与构造1.1原理：压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。
1.2 构造：溢流孔：若发生波登管爆裂的紧急情况的时候，内部压力将通过溢流孔向外界释放，防止玻璃面板的爆裂。
注：为了保持溢流孔的正常性能，请在表后面留出至少10mm的空间，不要改造或塞住溢流孔。
指针：除标准指针外，其他指针也是可选的。
（零调指针最大值指针或设定指针）请在选型表中列出。
玻璃面板：除标准玻璃外，其他特殊材质玻璃，如强化玻璃，无反射玻璃也是可选的。
性能分类：普通型（标准）、蒸汽用普通型（M）、耐热型（H）、耐振型（V）、蒸汽用耐振型（MV）耐热耐振型（HV）。
用途区分参考JIS7505波登管压力表标准。
处理方式：禁油/禁水处理…在制造时除去残留在接液部的水或油。
外装指定：壳体颜色…除标准色以外，清特别注明。
节流阀：（可选）为了减小脉动压力，节流阀安装在压力入口处。
脉动压力：由于压力发生器中泵的脉动特性，使压力表的特诊曲线振幅较大。
这对压力表是非常有害的。
连接方式：本产品连接部有三种连接方式：钎焊…用于铜类材质的连接银铜钎焊…用于铜类材质和不锈钢材质之间连接TIG焊接…用于不锈钢材质之间连接2. 压力表术语2.1 正压与负压2.2 相对压力与绝对压力2.3 真空度（如图）2.4 压力的表示方法压力有两种表示方法：一种是以绝对真空作为基准所表示的压力，称为绝对压力；另一种是以大气压力作为基准所表示的压力，称为相对压力。
由于大多数测压仪表所测得的压力都是相对压力，故相对压力也称表压力。
当绝对压力小于大气压力时，可用容器内的绝对压力不足一个大气压的数值来表示。
称为”真空度”。
它们的关系如下：绝对压力=大气压力+相对压力真空度=大气压力—绝对压力我国法定的压力单位为Pa（N/㎡），称为帕斯卡，简称帕。
由于此单位太小，因此常采用它的106倍单位MPa（兆帕）。
压力表的结构原理
压力表是一种测量流体压力的装置。
它由一个压力传感器和一个指针组成，通常安装在管道或容器上。
压力表的结构原理如下：
1. 压力传感器：压力传感器是压力表的核心部件，也是测量压力的主要装置。
它通常包含一个弹性元件，如弹簧或膜片，它会随着压力的变化而产生形变。
当流体压力作用于弹性元件时，弹性元件的形变会转化为电信号输出。
2. 指针机构：指针机构将弹性元件的形变转化为可视化的压力数值，以方便用户读取。
指针通常连接到弹性元件上，并通过机械传动机构使其与刻度盘上的刻度相对应。
当压力作用于弹性元件时，指针会随之移动，并指示出当前的压力数值。
3. 刻度盘：刻度盘是压力表上的一个圆盘，上面有一系列刻度，用于表示压力的大小。
刻度盘通常由金属或塑料制成，上面印有刻度值和单位。
4. 外壳：压力表通常有一个外壳，用于保护内部的元件和维持其结构的稳定性。
外壳通常由金属或塑料制成，并具有适当的密封装置，以防止流体泄漏或灰尘进入。
5. 其它元件：除了上述主要的组成部分外，压力表还可能包含一些其它辅助元件，如缓冲装置、防震机构等，以提高其稳定性和精度。
总结起来，压力表的结构原理是基于弹性元件的形变来测量流体压力，并通过指针机构将压力转化为可视化的数值，以便用户读取。
刻度盘和外壳则提供了对压力数值的显示和保护。
压力表工作原理及结构
1、压力表的工作原理
弹簧管压力表又称为波登管压力表。
压力表中的弹簧的自由端是封闭的，它通过拉杆带动扇形齿轮转动。
测压时，弹簧管在被测压力作用下产生变形，因而弹簧管自由端产生位移，位移量与被测压力的大小成正比，使指针偏转，在度盘上指示出压力值。
如果表壳内通有大气，压力表测出的压力为正压或负压;如果将表壳密封并抽真空,压力表测出的压力就是绝对压力。
弹簧管压力表带有隔离装置时，尚可测量温度较高或腐蚀性、粘稠状、易结晶和粉尘状介质的压力。
在精确度较高（如0.25级以上）的弹性式压力测量仪表中，弹性元件多用恒弹性合金以至石英玻璃制成。
传动机构的轴孔中镶嵌宝石轴承或滚动轴承。
度盘标尺长，有的还能进行数字显示。
2、压力表的结构
弹簧管式压力表主要由带有螺纹接头的支持器、弹簧管、拉杆、调节螺钉、
扇形齿轮、小齿轮、游丝、指针、上下夹板、表盘、表壳、罩壳等组成。
传动机构中的各零部件的作用：拉杆的作用是将弹簧管自由端的位移传给扇形齿轮；扇形齿轮的作用是将线位移转换成角位移，并传给小齿轮；小齿轮的作用是带动同轴的指针转动，在刻度盘上指示出被测压力值；游丝的作用是使扇形齿轮和小齿轮保持单向齿廓接触，消除两齿轮接触间隙，以减小来回差；调整螺钉即改变调整螺钉的位置，用以改变扇形齿轮短臂的长度，达到改变传动比的目的；上下夹板即用以将上述部件固定在一起，组成一套传动机构。
3、技术要求：
3.1压力表的部件应装配牢固，不得有影响计量性能的锈蚀、裂纹、孔洞
等缺陷。
3.2测量气体的压力表背面应有安全孔，孔上需有防尘装置。
3.3压力表的指针应伸入所有的分度线内，其指针指示宽度不小于最小分
度PT的1/5，指针与平面距离应在1-3mm范围内，外径200mm以上的仪表其指针与分度盘平面距离在2-4mm范围内。
3.4压力表的封印装置在不损坏封印情况下，应不能触到内部机件。
3.5压力表处于工作位置，在未加压力或未疏空时，在升压检定前和降压
检定后，其指针指示应定在零值上。
3.6压力表的准确度等级和最大允许误差应符合下表中规定：
3.7压力表的回程误差不应超过最大允许基本误差的绝对值。
3.8压力表在轻敲表壳后，其指针示值变动量不得超过最大允许基本误差
绝对值的1/2。
3.9压力表指针的移动，在全分度范围内应平稳，不得有跳动或卡住现象。
