可编程控制器(PLC)原理及应用讲解

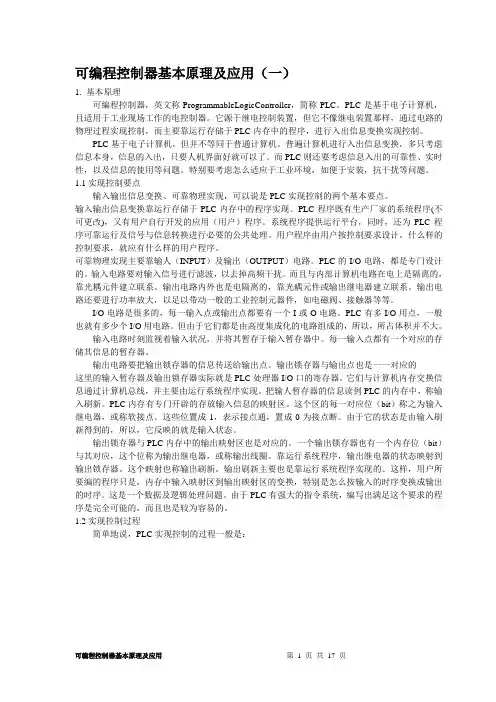

可编程控制器基本原理及应用（一）1. 基本原理可编程控制器，英文称ProgrammableLogicController，简称PLC。

PLC是基于电子计算机，且适用于工业现场工作的电控制器。

它源于继电控制装置，但它不像继电装置那样，通过电路的物理过程实现控制，而主要靠运行存储于PLC内存中的程序，进行入出信息变换实现控制。

PLC基于电子计算机，但并不等同于普通计算机。

普遍计算机进行入出信息变换，多只考虑信息本身，信息的入出，只要人机界面好就可以了。

而PLC则还要考虑信息入出的可靠性、实时性，以及信息的使用等问题。

特别要考虑怎么适应于工业环境，如便于安装，抗干扰等问题。

1.1实现控制要点输入输出信息变换、可靠物理实现，可以说是PLC实现控制的两个基本要点。

输入输出信息变换靠运行存储于PLC内存中的程序实现。

PLC程序既有生产厂家的系统程序(不可更改)，又有用户自行开发的应用（用户）程序。

系统程序提供运行平台，同时，还为PLC程序可靠运行及信号与信息转换进行必要的公共处理。

用户程序由用户按控制要求设计。

什么样的控制要求，就应有什么样的用户程序。

可靠物理实现主要靠输人（INPUT）及输出（OUTPUT）电路。

PLC的I/O电路，都是专门设计的。

输入电路要对输入信号进行滤波，以去掉高频干扰。

而且与内部计算机电路在电上是隔离的，靠光耦元件建立联系。

输出电路内外也是电隔离的，靠光耦元件或输出继电器建立联系。

输出电路还要进行功率放大，以足以带动一般的工业控制元器件，如电磁阀、接触器等等。

I/O电路是很多的，每一输入点或输出点都要有一个I或O电路。

PLC有多I/O用点，一般也就有多少个I/O用电路。

但由于它们都是由高度集成化的电路组成的，所以，所占体积并不大。

输入电路时刻监视着输入状况，并将其暂存于输入暂存器中。

每一输入点都有一个对应的存储其信息的暂存器。

输出电路要把输出锁存器的信息传送给输出点。

输出锁存器与输出点也是一一对应的这里的输入暂存器及输出锁存器实际就是PLC处理器I/O口的寄存器。

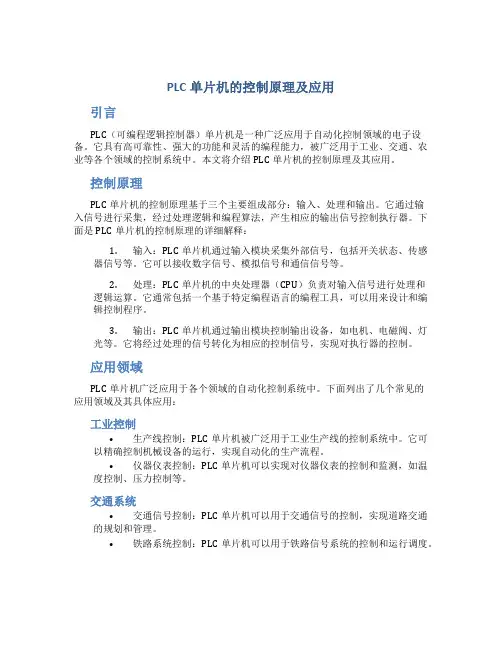

PLC单片机的控制原理及应用引言PLC（可编程逻辑控制器）单片机是一种广泛应用于自动化控制领域的电子设备。

它具有高可靠性、强大的功能和灵活的编程能力，被广泛用于工业、交通、农业等各个领域的控制系统中。

本文将介绍PLC单片机的控制原理及其应用。

控制原理PLC单片机的控制原理基于三个主要组成部分：输入、处理和输出。

它通过输入信号进行采集，经过处理逻辑和编程算法，产生相应的输出信号控制执行器。

下面是PLC单片机的控制原理的详细解释：1.输入：PLC单片机通过输入模块采集外部信号，包括开关状态、传感器信号等。

它可以接收数字信号、模拟信号和通信信号等。

2.处理：PLC单片机的中央处理器（CPU）负责对输入信号进行处理和逻辑运算。

它通常包括一个基于特定编程语言的编程工具，可以用来设计和编辑控制程序。

3.输出：PLC单片机通过输出模块控制输出设备，如电机、电磁阀、灯光等。

它将经过处理的信号转化为相应的控制信号，实现对执行器的控制。

应用领域PLC单片机广泛应用于各个领域的自动化控制系统中。

下面列出了几个常见的应用领域及其具体应用：工业控制•生产线控制：PLC单片机被广泛用于工业生产线的控制系统中。

它可以精确控制机械设备的运行，实现自动化的生产流程。

•仪器仪表控制：PLC单片机可以实现对仪器仪表的控制和监测，如温度控制、压力控制等。

交通系统•交通信号控制：PLC单片机可以用于交通信号的控制，实现道路交通的规划和管理。

•铁路系统控制：PLC单片机可以用于铁路信号系统的控制和运行调度。

农业领域•温室控制：PLC单片机可以控制温室内的温度、湿度等参数，实现对植物生长环境的精确控制。

•农田灌溉系统：PLC单片机可以实现农田灌溉系统的自动化控制，根据土壤湿度等参数自动调节灌溉设备。

建筑领域•智能家居控制：PLC单片机可以用于智能家居系统的控制，如照明控制、安防控制等。

•空调系统控制：PLC单片机可以实现对建筑物空调系统的精确控制，提高能源利用效率。

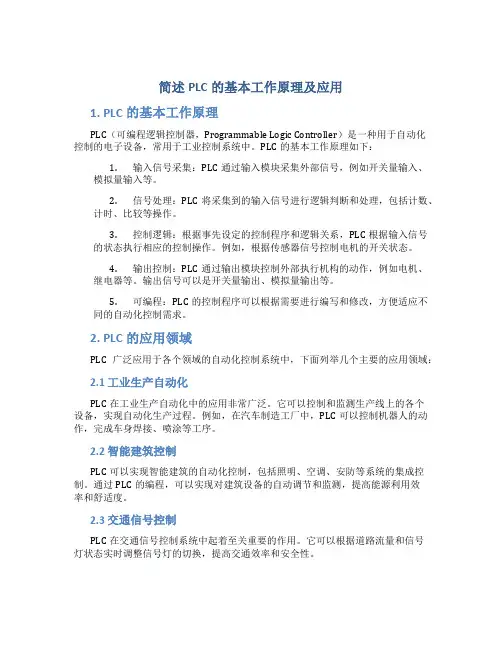

简述PLC的基本工作原理及应用1. PLC的基本工作原理PLC（可编程逻辑控制器，Programmable Logic Controller）是一种用于自动化控制的电子设备，常用于工业控制系统中。

PLC的基本工作原理如下：1.输入信号采集：PLC通过输入模块采集外部信号，例如开关量输入、模拟量输入等。

2.信号处理：PLC将采集到的输入信号进行逻辑判断和处理，包括计数、计时、比较等操作。

3.控制逻辑：根据事先设定的控制程序和逻辑关系，PLC根据输入信号的状态执行相应的控制操作。

例如，根据传感器信号控制电机的开关状态。

4.输出控制：PLC通过输出模块控制外部执行机构的动作，例如电机、继电器等。

输出信号可以是开关量输出、模拟量输出等。

5.可编程：PLC的控制程序可以根据需要进行编写和修改，方便适应不同的自动化控制需求。

2. PLC的应用领域PLC广泛应用于各个领域的自动化控制系统中，下面列举几个主要的应用领域：2.1 工业生产自动化PLC在工业生产自动化中的应用非常广泛。

它可以控制和监测生产线上的各个设备，实现自动化生产过程。

例如，在汽车制造工厂中，PLC可以控制机器人的动作，完成车身焊接、喷涂等工序。

2.2 智能建筑控制PLC可以实现智能建筑的自动化控制，包括照明、空调、安防等系统的集成控制。

通过PLC的编程，可以实现对建筑设备的自动调节和监测，提高能源利用效率和舒适度。

2.3 交通信号控制PLC在交通信号控制系统中起着至关重要的作用。

它可以根据道路流量和信号灯状态实时调整信号灯的切换，提高交通效率和安全性。

2.4 污水处理PLC在污水处理中的应用也非常常见。

它可以监测和控制处理设备的运行状态，调节污水处理的参数，确保污水处理过程的稳定运行和高效处理。

2.5 自动化仓储与物流PLC在仓储和物流系统中用于自动化控制和管理。

它可以控制货物输送设备的运行，管理货物的存储和出库，提高仓储和物流的效率。

3. 总结PLC作为一种可编程的逻辑控制器，基于输入信号的采集、处理和输出控制实现自动化控制操作。

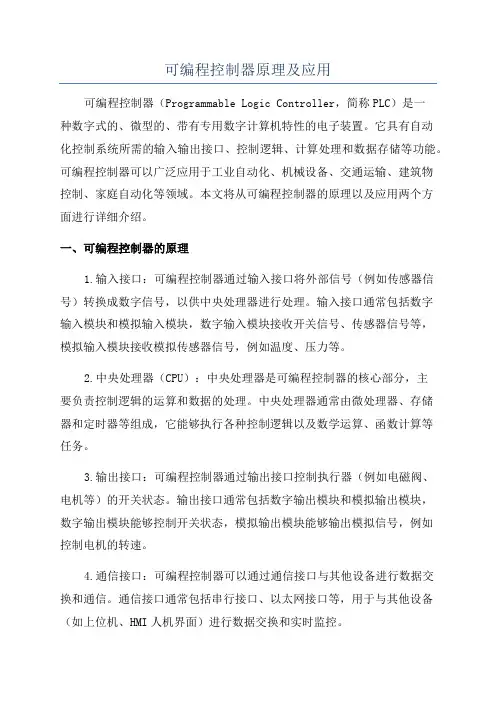

可编程控制器原理及应用可编程控制器（Programmable Logic Controller，简称PLC）是一种数字式的、微型的、带有专用数字计算机特性的电子装置。

它具有自动化控制系统所需的输入输出接口、控制逻辑、计算处理和数据存储等功能。

可编程控制器可以广泛应用于工业自动化、机械设备、交通运输、建筑物控制、家庭自动化等领域。

本文将从可编程控制器的原理以及应用两个方面进行详细介绍。

一、可编程控制器的原理1.输入接口：可编程控制器通过输入接口将外部信号（例如传感器信号）转换成数字信号，以供中央处理器进行处理。

输入接口通常包括数字输入模块和模拟输入模块，数字输入模块接收开关信号、传感器信号等，模拟输入模块接收模拟传感器信号，例如温度、压力等。

2.中央处理器（CPU）：中央处理器是可编程控制器的核心部分，主要负责控制逻辑的运算和数据的处理。

中央处理器通常由微处理器、存储器和定时器等组成，它能够执行各种控制逻辑以及数学运算、函数计算等任务。

3.输出接口：可编程控制器通过输出接口控制执行器（例如电磁阀、电机等）的开关状态。

输出接口通常包括数字输出模块和模拟输出模块，数字输出模块能够控制开关状态，模拟输出模块能够输出模拟信号，例如控制电机的转速。

4.通信接口：可编程控制器可以通过通信接口与其他设备进行数据交换和通信。

通信接口通常包括串行接口、以太网接口等，用于与其他设备（如上位机、HMI人机界面）进行数据交换和实时监控。

二、可编程控制器的应用1.工业自动化：可编程控制器可以实现工厂的自动化生产线控制，对物体进行自动化的分拣、组装、检测等操作。

通过编写控制程序，设置不同的逻辑控制条件，能够实现生产线的高效率、高精度运行。

2.机械设备：可编程控制器可以应用于各种机械设备的控制和监控。

例如，印刷机、包装机、激光切割机等机械设备都可以使用可编程控制器进行自动化控制，提高生产效率和质量。

3.交通运输：可编程控制器可以应用于交通信号灯、地铁、机场行李输送系统等交通运输设备的控制和监控。

可编程控制器工作原理
可编程控制器（Programmable Logic Controller，PLC）是一种
采用微处理器作为核心控制元件、具有可编程记忆功能、控制离散工业过程的工控设备。

其工作原理主要包括输入信号的采集、逻辑控制的执行以及输出信号的输出三个过程。

首先，PLC通过输入接口采集外部输入信号。

输入接口可以
接收来自传感器、按钮以及其他外部设备的信号，并将其转换为数字信号。

这些输入信号可以表示各种状态，如开关的开关状态、传感器的检测结果等。

其次，PLC通过内部的逻辑控制程序对输入信号进行逻辑运
算和处理。

逻辑控制程序由程序员编写，其中包括了各种逻辑运算、条件判断以及运算结果的存储等。

当输入信号满足特定的逻辑条件时，PLC会执行相应的控制操作。

最后，PLC通过输出接口将逻辑控制的结果输出到外部设备。

输出接口可以控制继电器、电磁阀等各种执行机构，实现对工业过程的控制。

根据控制需要，PLC可以将逻辑结果通过输
出信号转换为电压、电流、频率等形式，以满足不同设备的工作需求。

总的来说，PLC的工作原理是通过采集输入信号，经过逻辑
控制程序的运算处理，最后将控制结果输出到外部设备，实现对工业过程的自动控制。

其可编程特性使得PLC能够根据具
体的工控需求进行灵活的功能扩展和逻辑代码编写，能够广泛应用于工业自动化控制领域。

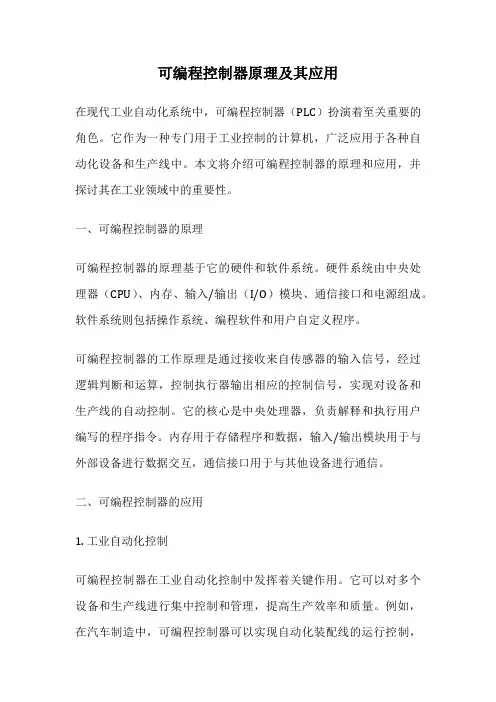

可编程控制器原理及其应用在现代工业自动化系统中，可编程控制器（PLC）扮演着至关重要的角色。

它作为一种专门用于工业控制的计算机，广泛应用于各种自动化设备和生产线中。

本文将介绍可编程控制器的原理和应用，并探讨其在工业领域中的重要性。

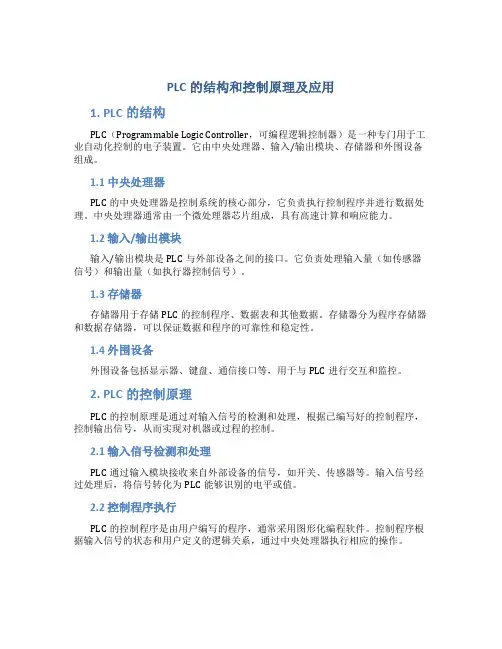

一、可编程控制器的原理可编程控制器的原理基于它的硬件和软件系统。

硬件系统由中央处理器（CPU）、内存、输入/输出（I/O）模块、通信接口和电源组成。

软件系统则包括操作系统、编程软件和用户自定义程序。

可编程控制器的工作原理是通过接收来自传感器的输入信号，经过逻辑判断和运算，控制执行器输出相应的控制信号，实现对设备和生产线的自动控制。

它的核心是中央处理器，负责解释和执行用户编写的程序指令。

内存用于存储程序和数据，输入/输出模块用于与外部设备进行数据交互，通信接口用于与其他设备进行通信。

二、可编程控制器的应用1. 工业自动化控制可编程控制器在工业自动化控制中发挥着关键作用。

它可以对多个设备和生产线进行集中控制和管理，提高生产效率和质量。

例如，在汽车制造中，可编程控制器可以实现自动化装配线的运行控制，确保汽车零部件的准确安装和高效生产。

2. 机械设备控制可编程控制器广泛应用于各种机械设备的控制中。

它可以实现对机械设备的自动启停、速度调节和位置控制等功能。

例如，在包装机械中，可编程控制器可以根据产品尺寸和数量自动调整包装速度和包装形式，提高包装效率和可靠性。

3. 过程控制可编程控制器还可以用于各种过程控制领域，如化工、电力和环境控制等。

它可以实现对生产过程中的温度、压力、流量等参数进行监测和控制，确保过程的稳定和安全。

例如，在化工生产中，可编程控制器可以根据反馈信号自动调整化学反应的温度和物料投入量，实现精确控制和优化生产。

4. 智能建筑控制随着智能建筑的发展，可编程控制器在建筑控制领域中的应用也越来越广泛。

它可以实现对建筑物的照明、空调、安防等系统进行集中控制和管理，提高能源利用效率和舒适性。

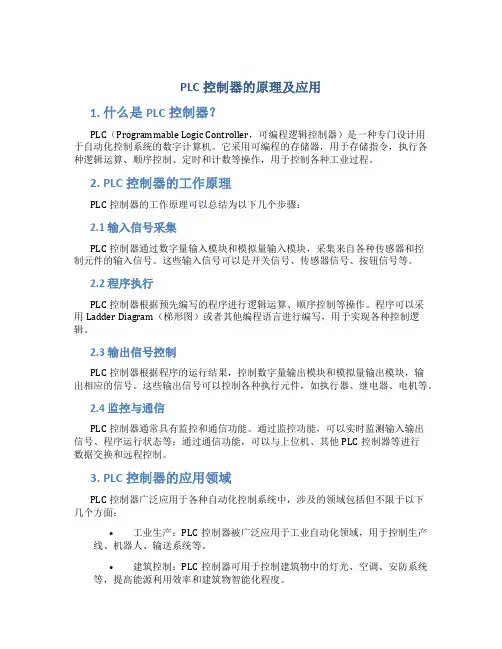

PLC控制器的原理及应用1. 什么是PLC控制器？PLC（Programmable Logic Controller，可编程逻辑控制器）是一种专门设计用于自动化控制系统的数字计算机。

它采用可编程的存储器，用于存储指令，执行各种逻辑运算、顺序控制、定时和计数等操作，用于控制各种工业过程。

2. PLC控制器的工作原理PLC控制器的工作原理可以总结为以下几个步骤：2.1 输入信号采集PLC控制器通过数字量输入模块和模拟量输入模块，采集来自各种传感器和控制元件的输入信号。

这些输入信号可以是开关信号、传感器信号、按钮信号等。

2.2 程序执行PLC控制器根据预先编写的程序进行逻辑运算、顺序控制等操作。

程序可以采用Ladder Diagram（梯形图）或者其他编程语言进行编写，用于实现各种控制逻辑。

2.3 输出信号控制PLC控制器根据程序的运行结果，控制数字量输出模块和模拟量输出模块，输出相应的信号。

这些输出信号可以控制各种执行元件，如执行器、继电器、电机等。

2.4 监控与通信PLC控制器通常具有监控和通信功能。

通过监控功能，可以实时监测输入输出信号、程序运行状态等；通过通信功能，可以与上位机、其他PLC控制器等进行数据交换和远程控制。

3. PLC控制器的应用领域PLC控制器广泛应用于各种自动化控制系统中，涉及的领域包括但不限于以下几个方面：•工业生产：PLC控制器被广泛应用于工业自动化领域，用于控制生产线、机器人、输送系统等。

•建筑控制：PLC控制器可用于控制建筑物中的灯光、空调、安防系统等，提高能源利用效率和建筑物智能化程度。

•汽车工业：PLC控制器在汽车生产线中发挥重要作用，用于控制整个生产过程，提高生产效率和产品质量。

•电力系统：PLC控制器可用于控制电力系统中的开关、变压器、发电机等，实现电力系统的可靠稳定运行。

•医疗仪器：PLC控制器可以应用于各种医疗仪器，如医用成像设备、手术机器人等，提高医疗技术水平和治疗效果。

可编程控制器原理及应用实例可编程控制器（Programmable Logic Controller，简称PLC）是一种用于工业自动化控制系统的数字化电子设备。

它可以根据预先编制的控制程序，对输入信号进行处理后产生输出信号，用于控制各种生产设备和过程。

PLC的工作原理主要有三个方面：1.输入模块：用于接收各种输入信号，如开关信号、传感器信号等。

输入模块将这些信号转换为数字信号，输入给PLC的中央处理器。

2.中央处理器：PLC的核心部分，负责接收输入信号，并根据预设的控制程序进行处理。

中央处理器通常由微处理器和存储器组成，可以执行各种逻辑运算和控制任务。

3.输出模块：用于产生控制信号，将处理后的结果输出给执行器或其他设备。

输出模块将数字信号转换为相应的电压、电流或其他形式的信号，用于控制执行器的运动或其他动作。

PLC的应用范围非常广泛，以下是其中的一些实例：1.工业生产线控制：PLC可以用于控制各种生产设备的运行，如机器人、输送带、气缸等。

根据输入信号和预设的控制程序，PLC可以实现自动化控制，提高生产效率和质量。

2.建筑自动化控制：PLC可以用于控制建筑物的照明、空调、门禁等系统。

通过输入信号和控制程序，PLC可以自动调节各种设备的运行状态，提高能源利用效率。

3.交通信号控制：PLC可以用于控制交通信号灯的变换，根据交通流量和需求调整红绿灯的时间间隔，优化交通流动性。

4.环境监测与控制：PLC可以用于监测和控制环境参数，如温度、湿度、气压等。

通过输入信号和控制程序，PLC可以实现环境参数的自动调节，保持良好的工作环境。

5.电力系统控制：PLC可以用于电力系统的监测和控制，如对发电机、变压器、断路器等设备的状态进行实时监测和控制，保证电力系统的正常运行。

总之，可编程控制器通过输入、处理和输出信号的方式，实现了对各种设备和过程的自动控制。

它在工业自动化、建筑自动化、交通控制、环境监测等领域有着广泛的应用。

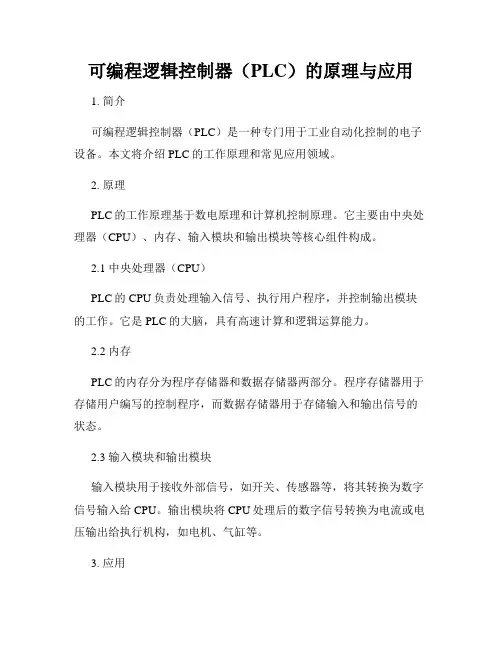

可编程逻辑控制器（PLC）的原理与应用1. 简介可编程逻辑控制器（PLC）是一种专门用于工业自动化控制的电子设备。

本文将介绍PLC的工作原理和常见应用领域。

2. 原理PLC的工作原理基于数电原理和计算机控制原理。

它主要由中央处理器（CPU）、内存、输入模块和输出模块等核心组件构成。

2.1 中央处理器（CPU）PLC的CPU负责处理输入信号、执行用户程序，并控制输出模块的工作。

它是PLC的大脑，具有高速计算和逻辑运算能力。

2.2 内存PLC的内存分为程序存储器和数据存储器两部分。

程序存储器用于存储用户编写的控制程序，而数据存储器用于存储输入和输出信号的状态。

2.3 输入模块和输出模块输入模块用于接收外部信号，如开关、传感器等，将其转换为数字信号输入给CPU。

输出模块将CPU处理后的数字信号转换为电流或电压输出给执行机构，如电机、气缸等。

3. 应用PLC广泛应用于工业自动化控制领域，以下是几个常见应用领域：3.1 制造业在制造业中，PLC可以用于自动化生产线的控制。

例如，汽车制造业中的焊接、喷涂、组装等工序都可以通过PLC来实现自动化控制，提高生产效率和质量。

3.2 建筑业在建筑业中，PLC可以用于楼宇自动化系统的控制。

例如，PLC可以控制灯光、空调、电梯等设备的运行，实现能源的节约和自动化管理。

3.3 水处理领域在水处理领域，PLC可以用于污水处理、供水系统等的控制。

通过PLC的逻辑控制和调度功能，可以实现自动运行、故障检测和报警，提高水处理的效率和安全性。

3.4 交通运输领域在交通运输领域，PLC可以用于交通信号灯、地铁控制等系统的控制。

通过PLC的定时、触发等功能，可以实现交通信号的智能控制，提高交通流量和安全性。

4. 优势与挑战PLC相比于传统的继电器控制系统具有以下优势：- 灵活性：PLC可通过编程进行逻辑控制，易于修改和扩展。

- 可靠性：PLC采用固态电子元件，具有较高的稳定性和抗干扰能力。

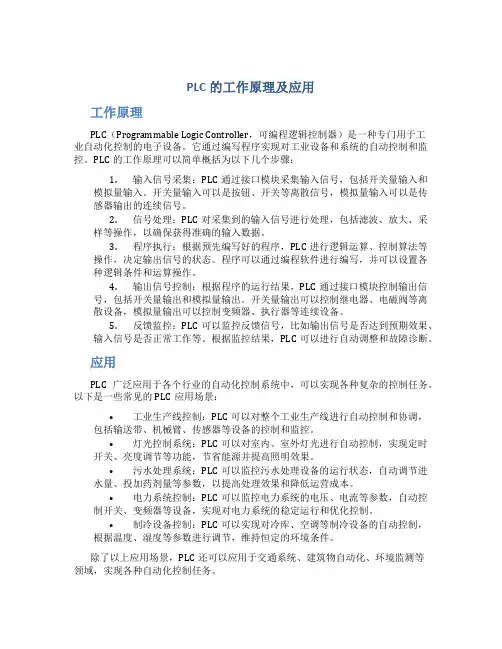

PLC的工作原理及应用工作原理PLC（Programmable Logic Controller，可编程逻辑控制器）是一种专门用于工业自动化控制的电子设备。

它通过编写程序实现对工业设备和系统的自动控制和监控。

PLC的工作原理可以简单概括为以下几个步骤：1.输入信号采集：PLC通过接口模块采集输入信号，包括开关量输入和模拟量输入。

开关量输入可以是按钮、开关等离散信号，模拟量输入可以是传感器输出的连续信号。

2.信号处理：PLC对采集到的输入信号进行处理，包括滤波、放大、采样等操作，以确保获得准确的输入数据。

3.程序执行：根据预先编写好的程序，PLC进行逻辑运算、控制算法等操作，决定输出信号的状态。

程序可以通过编程软件进行编写，并可以设置各种逻辑条件和运算操作。

4.输出信号控制：根据程序的运行结果，PLC通过接口模块控制输出信号，包括开关量输出和模拟量输出。

开关量输出可以控制继电器、电磁阀等离散设备，模拟量输出可以控制变频器、执行器等连续设备。

5.反馈监控：PLC可以监控反馈信号，比如输出信号是否达到预期效果、输入信号是否正常工作等。

根据监控结果，PLC可以进行自动调整和故障诊断。

应用PLC广泛应用于各个行业的自动化控制系统中，可以实现各种复杂的控制任务。

以下是一些常见的PLC应用场景：•工业生产线控制：PLC可以对整个工业生产线进行自动控制和协调，包括输送带、机械臂、传感器等设备的控制和监控。

•灯光控制系统：PLC可以对室内、室外灯光进行自动控制，实现定时开关、亮度调节等功能，节省能源并提高照明效果。

•污水处理系统：PLC可以监控污水处理设备的运行状态，自动调节进水量、投加药剂量等参数，以提高处理效果和降低运营成本。

•电力系统控制：PLC可以监控电力系统的电压、电流等参数，自动控制开关、变频器等设备，实现对电力系统的稳定运行和优化控制。

•制冷设备控制：PLC可以实现对冷库、空调等制冷设备的自动控制，根据温度、湿度等参数进行调节，维持恒定的环境条件。
