机械课程设计减速器说明书全文目录一、电机的选择 (1)1.1 选择电机的类型和结构形式： (1)1.2 电机容量的选择 (2)1.3 电机转速确定 (2)二、传动装置的运动和动力参数计算 (2)2.1 分配传动比及计算各轴转速 (2)2.2 传动装置的运动和动力参数计算 (2)三、V带传动设计 (3)3.1 确定计算功率 (3)3.2 选择普通V带型号 (3)3.3 确定带轮基准直径并验算带速 (3)3.4 确定V带中心距和基础长度 (4)3.5 验算小带轮包角 (4)3.6 计算V带根数Z (4)3.7 计算压轴力 (4)四、设计减速器内传动零件（直齿圆柱齿轮） (4)4.1 高速级齿轮传动设计计算 (4)4.2 低速级齿轮传动设计计算 (8)4.3 传动齿轮的主要参数 (12)五、轴的结构设计计算 (13)5.1 高速轴的计算（1轴） (13)5.2 中间轴的计算（2轴） (14)5.3 低速轴的计算（3轴） (16)六、轴的强度校核 (18)6.1 高速轴校核 (18)6.2 中间轴校核 (19)6.3 低速轴校核 (20)七、校核轴承寿命 (22)6.1 高速轴 (22)6.2 中间轴 (22)6.3 低速轴 (22)八、键连接的选择和计算 (23)九、箱体的设计 (23)一、电机的选择1.1 选择电机的类型和结构形式：依工作条件的要求，选择三相异步电机：封闭式结构U=380 V Y 型1.2 电机容量的选择工作机所需的功率P W =Fv /1000= 3.36 kW V 带效率η1： 0.96滚动轴承效率（一对）η2： 0.99闭式齿轮传动效率（一对）η3: 0.97 联轴器效率η4： 0.99工作机（滚筒）效率η5(ηw )： 0.96 传输总效率η= 0.825则，电动机所需的输出功率P d =P W /η= 4.1 kW1.3 电机转速确定卷筒轴的工作转速W 601000πvn D⨯== 38.2 r/min V 带传动比的合理范围为2~4，两级圆柱齿轮减速器传动比的合理范围为8~40，则总传动比的合理范围为'i =16~160，故电动机转速的可选范围为：d W 'n i n =⋅= 611.2 ~ 6112 r/min在此范围的电机的同步转速有：750r/min 1000r/min 1500r/min 3000r/min 依课程设计指导书表18-1：Y 系列三相异步电机技术参数（JB/T9616-1999）选择电动机型 号： Y112M-4 额定功率P ed ： 4kW 同步转速n ： 1500r/min 满载转速n m ： 144r/min二、传动装置的运动和动力参数计算总传动比：mWn i n == 37.7 2.1 分配传动比及计算各轴转速取V 带传动的传动比i 0= 3 则减速器传动比i =i /i 0= 12.57取两级圆柱齿轮减速器高速级的传动比1i == 4.2 则低速级传动比21i i == 32.2 传动装置的运动和动力参数计算0轴（电动机轴）0d P P == 4.1 kW0m n n == 1440 r/min0009550PT n == 27.2 N ⋅m1轴（高速轴） 101P P η=⋅= 4 kW 010nn i == 480 r/min1119550PT n == 79.6 N ⋅m2轴（中间轴） 2123P P ηη=⋅⋅= 3.84 kW121n n i == 144.29 r/min 2229550PT n == 320.87 N ⋅m3轴（低速轴） 3223P P ηη=⋅⋅= 3.69 kW 232nn i == 38.5 r/min3339550PT n == 924.92 N ⋅m4轴（滚筒轴） 4324P P ηη=⋅⋅= 3.62 kW43W n n n === 38.5 r/min4449550PT n == 905 N ⋅m以上功率和转矩为各轴的输入值，1~3轴的输出功率或输出转矩为各自输入值与轴承效率的乘积。

各轴运动和动力参数如下表：三、V 带传动设计3.1 确定计算功率根据已知条件结合教材《 机械设计》由表 8-8 得到工作情况系数 K A = 1.3 ，故P ca =K A ⋅P d = 5.33 kW 。

3.2 选择普通V 带型号已知P ca ，n m ，结合教材《机械设计》由图 8-11确定所使用的V 带为 型。

3.3 确定带轮基准直径并验算带速(1) 结合教材《机械设计》由表 8-7，8-9 ，初选小带轮直径d d1=90 mm 。

(2) 验算带速：d1mπ601000d n v ==⨯ 6.78 m/s ，满足5m/s<v <30 m/s 。

(3) 计算大齿轮的基准直径d20d1d i d =⋅= 270 mm 。

3.4 确定V 带中心距和基础长度(1) 根据d1d20d1d20.7()2()d d a d d +≤≤+，初定中心距a 0= 500 mm 。

(2) 计算所需的带长()2d1d2d00d1d20π2()24d d L a d d a -≈+++= 1599 mm 。

由表 8-2 ，对 A 型带进行基准长度L d = 1640 mm 。

(3) 实际中心距d d00-2L La a ≈+= 520.5 mm中心距的变化范围min dmaxd 0.0150.03a a L a a L =-⎧⇒⎨=+⎩ 475~549 mm 。

3.5 验算小带轮包角o o d2d1118057.3d d aα-≈-⨯≈ 159°>120°合格。

3.6 计算V 带根数Z由n m ，d d1结合教材《 机械设计 》查表 8-4得P 0= 1.064 kW 。

由n m ，i 0， A 型带，查表 8-5 得∆P 0= 0.17 kW 。

已知α1查表 8-6 得K α= 0.95 ，已知L d 查表 8-2 得K L = 0.99则V 带根数ca00αL()P z P P K K ==+∆ 4.6 ，取z= 5 。

3.7 计算压轴力由教材《 机械设计》表 8-3 ，可知 A 型带单位长度质量q = 0.105 kg/m 。

单根V 带的初拉力最小值：()αca 20min α2.5()500K P F qv K zv-=+= 133.1 N 。

压轴力的最小值：1P min 0min ()2()sin 2F z F α== 1308.71 N 。

四、设计减速器内传动零件（直齿圆柱齿轮）4.1 高速级齿轮传动设计计算1.选定齿轮类型、精度等级、材料及齿数(1) 根据传动方案选用直齿圆柱齿轮传动，压力角取为 20°。

(2) 参考教材《 机械设计》表 10-6 ，选用 7 级精度。

(3) 材料选择。

由教材《 机械设计》表 10-1 ，选择小齿轮材料为 40Cr （调质），齿面硬度 280 HBS ，大齿轮材料为 45钢（调质） ，齿面硬度240 HBS 。

(4) 选小齿轮齿数Z 1= 24 ，大齿轮齿数Z 2=i 1Z 1= 100.8 ，取Z 2= 101 。

2.按齿面接触疲劳强度设计（1）由式（10-11）试算小齿轮分度圆直径，即1t d ≥1)确定公式中的各参数值①试选Ht K = 1.3 ②计算小齿轮传递的转矩6119.5510/=⨯=T P n 79580 N ·mm③由教材《机械设计》表 10-7 选取齿宽系数φd = 1 ④由教材《机械设计》图 10-20 查得区域系数Z H = 2.5⑤由教材《机械设计》表 10-5 查得材料的弹性影响系数Z E = 189.8 MPa 1/2 ⑥由教材《机械设计》式 10.9 计算接触疲劳强度用重合度系数Z Ɛ()()*111*222/2/2[][]αααα=+==+=a a a a arccos z cos z h arccos z cos z h1122[()()]´´/2αεααααπ=-+-=a a Z tan tan Z tan tan 1.73 所以：ε==Z 0.87 ⑦计算接触疲劳许用应力[]H σ。

由《 机械设计》图 10-25d 查得小齿轮和大齿轮的接触疲劳极限分别为1Hlim σ= 600 MPa 、2Hlim σ= 550 MPa 。

由教材《 机械设计 》式（10-15） 计算应力循环次数：1121160/====N n jLh N N i 由教材《 机械设计 》图 10-23 查取接触疲劳寿命系数K HN1= 0.95 、K HN2=1 。

取失效概率为 1 %、安全系数S = 1 ，得1lim112lim 22[][]σσσσ====HN H H HN H H K SK S取1[]H σ和2[]H σ中的较小者作为该齿轮副的接触疲劳许用应力，即][1[]σσ==H H 550MPa 2）试算小齿轮分度圆直径1≥==t d（2）调整小齿轮分度圆直径1）计算实际载荷系数前的数据准备。

①圆周速度v11601000π==⨯t d n v 1.4m/s ②齿宽b1φ==d t b d 55.984mm2）计算实际载荷系数K H①由表 10-2 查得使用系数K A = 1②根据v = 1.4 m /s 、 7 级精度，由图 10-8 查得动载系数K V = 1.05 ③齿轮的圆周力。

1.04×1092.48×108570MPa 550MPa 55.894mm1112/==t t F T d 2.848×103N t1/=A K F b 50.953N/mm<100N/mm查表 10-3 得齿间载荷分配系数H K α= 1.2④由表 10-4 用插值法查得 7 级精度、小齿轮相对支承非对称布置时，得齿向载荷分布系数H K β= 1.4205 。

由此，得到实际载荷系数αβ==H A V H H K K K K K 1.793）由式 10-12 按实际载荷系数算的分度圆直径11==t d d 62.183mm及相应的齿轮模数11/==m d z 2.951mm 3.按齿根弯曲疲劳强度设计（1）由式 10-7 试算模数，即t m ≥ 1）确定公式中的各参数值 ①试选K Ft = 1.3②由式 10-5 计算弯曲疲劳强度用重合度系数0.750.25εαε=+=Y 0.684③计算a []F sa F Y Yσ由图 10-17 查得齿形系数Y Fa1= 2.65 、Y Fa2= 2.21 由图 10-18 查得应力修正系数Y sa1= 1.58 、Y sa2= 1.82由图 10-24C 查得小齿轮和大齿轮的齿根弯曲疲劳极限分别为lim1a σ=F MP 与lim2σ=F MPa 。

合集下载

减速器课程设计说明书

减速器课程设计说明书

机械课程设计目录一、前言课程设计书 (2)二、设计步骤第一章传动方案的拟定 (4)第二章电动机的选择 (4)第三章传动比的分配 (6)第四章V带传动的设计 (8)第五章齿轮的设计 (9)第六章轴的设计 (11)第七章轴承寿命计算 (16)第八章键联接设计 (17)第九章箱体结构的设计 (18)第十章润滑密封设计 (19)第十章联轴器设计 (19)三、设计小结 (19)四、参考资料 (21)前言《机械设计》课程设计任务书题目：设计用于带式运输机的传动装置原始数据：（数据编号）见表1工作条件：三班制工作，连续单向运转，载荷平稳，室内环境，有粉尘（运输带与卷筒及支承间、包括卷筒轴承的摩擦阻力影响已在F中考虑）。

使用期限：十年，大修期三年。

生产批量：10台生产条件：中等规模机械厂，可加工7—8级精度的齿轮。

动力来源：电力，三相交流（220/380V）运输带速度允许误差：±5%设计工作量：1．减速器装配图1张（A1）；2．减速器零件图2张（A3）；3．设计说明书1份(宋体小四字体不少于20页)。

表1注：除装配草图要求手工绘图（A1）外，其余的图纸和说明书要求打印文档。

第一章 传动方案的拟定题目：设计用于带式运输机的传动装置（1） 工作条件：使用年限10年，大修期三年，工作为三班工作制，连续单向运转，载荷平稳，室内环境，有粉尘（运输带与卷筒及支承间、包括卷筒轴承的摩擦阻力影响已在F 中考虑）。

（2） 原始数据：运输带工作拉力F=2500N ；运输带工作速度V=1.3m/s ；卷筒直径D=280mm 。

设计简图：第二章 电动机的选择1、电动机类型和结构型式的选择：按已知的工作要求和条件，选用 Y 系列三相交流异步电动机（JB/T10391-2002）。

2、工作机所需要的有效功率根据已知条件，工作机所需要的有效功率：KWKW Fv 25.310003.125001000P d =⨯==为了计算电动机的所需功率Pd ，先要确定从电动机到工作机之间的总效率η。

机械课程设计—减速器设计说明书

机械课程设计—减速器设计说明书

一2二221. 传动装置总体设计方案 32. 电动机的选择 43. 确定传动装置的总传动比和分派传动比 54. 盘算传动装置的运动和动力参数 55. 设计 V 带和带轮 66. 齿轮的设计 87. 转动轴承和传动轴的设计 198. 键联接设计 269. 箱体结构的设计 2710.润滑密封设计 3011.联轴器设计 303132设计课题:设计一用于带式运输机上的两级展开式圆柱齿轮减速器.运输机连续单向运转,载荷变革不大, 空载起动,卷筒效率为 0.96(包罗其支承轴承效率的损失),减速器小批量生产,使用期限 8 年(300 天/年),两班制事情,运输容许速度误差为 5%,车间有三相交换,电压 380/220V表一:1.减速器装配图一张(A1)。

2.CAD 绘制轴、齿轮零件图各一张(A3)。

3.设计说明书一份。

1. 传动装置总体设计方案2. 电动机的选择3. 确定传动装置的总传动比和分派传动比4. 盘算传动装置的运动和动力参数5. 设计 V 带和带轮6. 齿轮的设计7. 转动轴承和传动轴的设计 8. 键联接设计 9. 箱体结构设计 10. 润滑密封设计 11. 联轴器设计1. 组成：传动装置由机电、减速器、事情机组成。

题号参数运输带事情拉力 (kN)运 输 带 事 情 速 度 (m/s) 卷筒直径(mm)1250 2250 3250 4300 53002. 特点：齿轮相对付轴承不对称漫衍，故沿轴向载荷漫衍不均匀，要求轴有较大的刚度。

3. 确定传动方案：考虑到机电转速高，传动功率大，将 V 带设置在高速级。

其传动方案如下：η1 IIIη2η3η5PdIIIη4 PwIV图一:(传动装置总体设计图)开端确定传动系统总体方案如:传动装置总体设计图所示。

选择V 带传动和二级圆柱斜齿轮减速器(展开式)。

传动装置的总效率νaν = ν ν 3ν 2ν ν ＝6×0.983 × 0.952 ×7×6＝；a 1 2 3 4 5ν 为V 带的效率,ν 为第一对轴承的效率，1 1ν 为第二对轴承的效率，ν 为第三对轴承的效率，3 4ν 为每对齿轮啮合传动的效率(齿轮为7 级精度，油脂润滑.5因是薄壁防护罩,接纳开式效率盘算)。

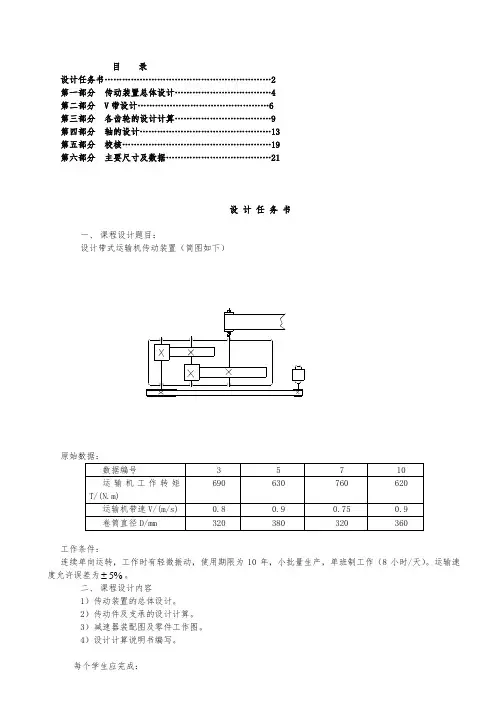

课程设计说明书(减速器).doc
