第5章 零件设计高级实体特征

5.3 倒圆角特征
3．通过曲线倒圆角 步骤1：单击特征工具栏中的【倒圆角】工具按钮 ，或在下拉菜单中
选择【插入】→【 倒圆角…】命令，出现如图5.27所示的【倒圆角】 操控面板。
步骤2：选取要倒圆角的边。 步骤3：在【倒圆角】操控面板上选择【设置】选项卡，弹出上滑面 板，如图5.395所示。 步骤4：选取【通过曲线】选项，选取驱动曲线。 步骤5：单击操控板的 按钮或直接按鼠标中键完成圆角特征的构建。
教学要求：本章主要介绍放置特征的概念和创建放置特
征的方法，要求读者掌握孔特征、圆角特征和抽壳特征等 常用的放置特征的生成方法，熟练应用放置特征创建实体 零件。
5.1基 础 知 识
放置实体特征是针对基础特征的进一步处理，包 括孔、圆角、倒角、抽壳、筋、拔模等。
5.2 孔 特 征
创建一个孔必须定义孔的三个要素：孔的类型、 放置参照和放置类型。

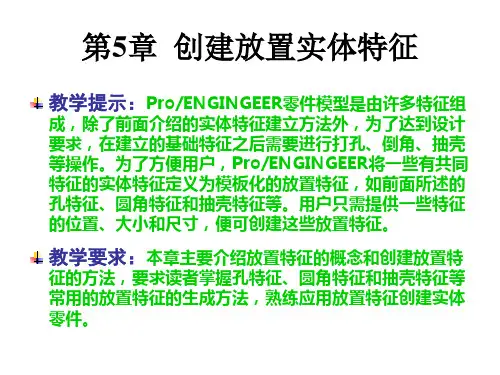

第5章 创建放置实体特征
教学提示：Pro/ENGINGEER零件模型是由许多特征组
成，除了前面介绍的实体特征建立方法外，为了达到设计 要求，在建立的基础特征之后需要进行打孔、倒角、抽壳 等操作。为了方便用户，Pro/ENGINGEER将一些有共同 特征的实体特征定义为模板化的放置特征，如前面所述的 孔特征、圆角特征和抽壳特征等。用户只需提供一些特征 的位置、大小和尺寸，便可创建这些放置特征。
两种方法各有其特点，建立的孔特征定位简单时，使用第一种拖拽的方式建立孔 比较迅速。如果遇到孔特征的定位方式比较复杂时，可以利用下滑面板来完成孔 的创建。在熟练这两种方式的基础上，交叉混合使用这两种方式，可在快速又简 便的操作下建立孔特征。
5.2.3 草绘孔
草绘孔的截面由用户绘制剖面，放置方式与直孔相同，不同的是孔径和孔深都是 通过草绘来定义的。 草绘孔的绘制原则与旋转特征的草绘相同。 （1）都是以一条中心线作为旋转轴。 （2）至少有一条线段垂直于中心线，若只有一条线段与中心线垂直，系统会自 动将此线段与放置面对齐。 （3）草绘截面必须为封闭截面，草绘孔类似于一个旋转切除特征。

2018/10/12
一、孔特征的创建步骤
4、同轴，此圆孔与另一个已存在的圆孔或任 何有轴线的特征共享轴线。 指定特征的定位尺寸。 输入相关数值（孔径、孔深等）。 单击仪表板确定按钮，结束特征的定义。
2018/10/12
二、创建孔特征（线性范例）
2018/10/12
二、创建孔特征（径向范例 ）
2018/10/12

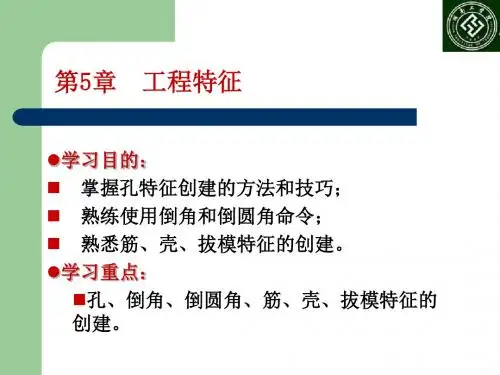

工程特征附含工程的意义，如圆孔、薄壳、 加强肋、拔模斜面、倒、切斜角。此类特征的 截面大多呈现规则的几何形状，因此用户不须 绘制其截面造型，只要指定特征的放置部位、 特征的定位尺寸及其他相关尺寸，即可描述出 特征的几何数据。
2018/10/12
5.1 孔特征 一、孔特征的创建步骤
点选孔特征图标 ，选择创建孔平面。 由仪表板选择孔的中心轴定位方式包括： 1、线性，圆孔的中心轴位置以距离两个边(或两 个平面)的尺寸来标注。 2、径向，圆孔的中心轴位置以极坐标(半径)的方 式来标注，须指定轴线及平面。 3、直径，圆孔的中心轴位置以极坐标(直径)的方 式来标注，须指定轴线及平面。
2018/10/12
实例1 创建如图零件模型
步骤1 创建零件
2018/10/12
步骤2 建立拨模特征 （1）单击拨模工具按钮，打开拨模特征操控板。
（2）选择所有侧面为拨模曲面。
2018/10/12
（3）选择图1箭头指示的面为“拨模枢轴”，模 型中显示拨模方向和输入拨模角度如图 2。
图1
2018/10/12
2018/10/12
几个专用术语：
1.拨模曲面：模型中要进行拨模的面。 2.拨模枢轴：又称中性面或中性曲线，即拨模 后不会改变形状大小的截面、表面或曲线。 3.拖动方向：又称拨模方向，用以测量拨模角 度。 4.拨模角度：拨模方向与拨模后的拨模面的夹 角。

第5章 零件造型和特征相关技术特征(Feature )是构造三维零件模型和装配模型的基本单元；在Inventor 中，有下列的特征分类：基础特征、零件特征、放置特征、定位特征和草图特征等。

全部特征功能参见图5-1。

Inventor 关于各种特征有详尽的解释，请参照Inventor 帮助中的说明。

例如图5-2所示。

从这一章开始，因为我们已经熟悉了Inventor 的界面，就在工具面板中用右键菜单设置成“隐藏提示”，只显示面板中的图标按钮了。

注意：掌握特征的使用，关键是两点：几何定义和可控参数。

笔者也将重视这两点的解说。

1. 定位特征定位特征是用来创建与坐标系相关的特征：工作面、工作轴和工作点；它们分别对应于经典几何学概念中的标平面、坐标轴和坐标原点。

图5-2 帮助功能实例图5-1 全部特征功能Inventor 中自己带有这样的结构，在零件、装配、钣金环境中，都有默认存在，包括三个工作面、三个工作轴、一个工作点组成的“原始坐标系”。

原始坐标系的元素位置是“固定的”，相当于AutoCAD 中的WCS，见图5-3右。

在默认状态下，它们不显示。

可以设置它们显示出来：在浏览器中选定要显示的元素，在右键菜单中“可见(V)”。

参见图5-4。

显示颜色将是特有的淡蓝色半透明(在R8中)、或者是与普通曲面相同的淡黄色半透明(在R9中)。

1.1 工作面(1) 几何定义：自定义的、可参数化的坐标平面。

工作面本身是这个自定义坐标系的XYZ 轴所确定的面。

工作面可以显示或隐藏，显示颜色是淡黄色半透明；也可以修改它的名称… 工作面没有边界，无限大。

(2) 工作面的作用：在这个面上创建新草图、工作轴或者工作点作为特征的终止面作为装配的参考面作为装配状态下剖切观察的剖面 工作面也可以向草图所在面上投影，作为其他草图的驱动基准。

(3) 创建工作面的方法：工作面是一个几何平面，实质就是用户坐标系的XY 面。

创建有十分丰富的方法，一个工作面，至少需要两个已知条件才能正确构建，下面将详细介绍。

本章要点•体素特征•扫描特征•设计特征•实体综合实例一•实体综合实例二•实体综合实例三•实体综合实例四5.1体素特征• 5.1.1 长方体•建立边于坐标系平行的长方体，选择菜单【插入】|【设计特征】|【长方体】命令或单击【成型特征】工具条上的【长方体】按钮，弹出对话框，利用对话框顶部的【类型】选项组可以选择通过以下3种方式创建长方体：•（1）【原点，边长】•（2）【两个点，高度】•（3）【两个对角点】5.1体素特征（1）【原点，边长】•（3）【两个对角点】（2）【两个点，高度】5.1体素特征• 5.1.2 圆柱•创建柱体形式的实体特征，选择菜单【插入】|【设计特征】|【圆柱】命令或单击【成型特征】工具条上的【圆柱】按钮，弹出对话框。

创建圆柱体的方式有以下两种: •（1）【轴、直径和高度】•（2）【圆弧和高度】5.1体素特征（1）【轴、直径和高度】（2）【圆弧和高度】5.1体素特征• 5.1.3 圆锥•该功能用来创建锥形的实体特征，选择菜单【插入】|【设计特征】|【圆锥】命令或单击【成型特征】工具条上的【圆锥】按钮，弹出如下图所示对话框。

5.1体素特征• 5.1.4 球•该功能用来创建球体形式的实体特征，选择菜单【插入】|【设计特征】|【球】命令或单击【成型特征】工具条上的【球】按钮，弹出如图5-4所示的对话框。

•图5-4 【球】对话框•球有2种创建方式：【直径，圆心】和【选择圆弧】，创建比较简单。

5.2 扫描特征扫描特征就是将二维的曲线按照一定的规律转化为三维的操作，常见的有拉伸、旋转、扫描等操作。

可通过菜单【插入】|【设计特征】找到，也可以通过【成形特征】工具条实现，如图5-5所示的【成形特征】工具条。

5.2 扫描特征• 5.2.1 拉伸•拉伸是将线条或闭合的曲线作为剖面曲线，按指定的方向拉伸一个线性距离而形成片体或实体的操作。

•操作步骤如下：•（1）选择下拉菜单【起始】|【建模】命令，进入建模状态；•（2）单击【特征】工具条上的【拉伸】按钮，弹出【拉伸】对话框，如下图所示；5.2 扫描特征•拉伸操作步骤：（1）单击【特征】工具条上的【拉伸】按钮，（2）选择曲线，（3）确定拉伸方向，（4）设置拉伸距离，（5）设置偏置距离，（6）设置拔模角，（7）确定体类型。
