西南大学内部道路工程雨水排水工程竣工图说明一、竣工依据及遵循的规范和设计原则：1、建设方提供的该工程1：500现状地形图及综合管线物探资料2、《西南大学内部道路施工图设计文件》(重庆市市政设计研究院)3《西南大学内部道路工程管网综合规划》（重庆市规划设计研究院）4、场踏勘的实际情况5、家相关规范和标准《室外排水设计规范》（GB50014-2006)(2014版）《室外给水设计规范》(GB50013—2006）《给水排水工程构筑物结构设计规范》（GB50069-2002）《给水排水工程管道结构设计规范》（GB50332—2002）《城市工程管线综合规划规范》（GB50289—98）《给水排水管道工程施工及验收规范》（GB50268-2008）《给水排水工程构筑物工程施工及验收规范》（GB50141—2008）《埋地聚乙烯排水管管道工程技术规程》（CECS164—2004）《重庆市市政公用工程初步设计文件编制技术规定》。
6、工程的竣工原则是:1)执行国家关于环境的保护政策,符合国家的有关法规、规范及标准；2)以城市总体规划和片区控制性详细规划及现状管线为指导，在道路设计的基础上，对该项目的排水进行系统的工程设计，为规划区内人口和经济增长提供安全的水环境。
3）排水管网设计应满足地区经济和社会长远发展的需要,同时注意远期发展与分期实施相结合的原则.排水管道均按远期设计，并能适应片区建设需要，考虑分期实施的可能性。
4）新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划,在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。
5）排水管网设计注意技术性与经济性相结合.尊重事实,在满足设计标准的前提下，尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。
6）施工选材在不断总结科研和工程实践的基础上,既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。

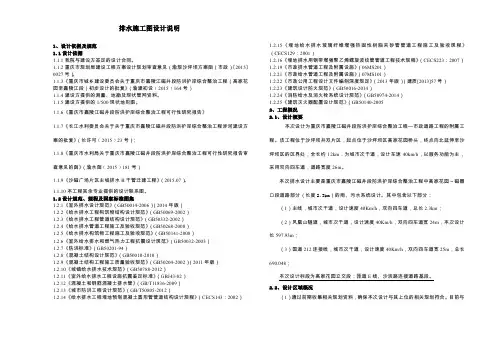

排水工程施工图设计说明1.工程概况1.1工程名称：江津区滨江新城荷花路二期、中渡路一期、朝门路二期以及珑湾路道路工程-珑湾路1.2工程地点：本工程位于重庆市江津区。
珑湾路起于双龙路，止于荷花路一期，道路等级为城市次干路，双向四车道，设计速度40km/h，标准路幅宽度24m。
1.3工程规模：本次设计DN500-DN1雨水管长度643m，DN400污水管长度600m。
1.4建设范围：道路设计范围内雨、污水管设计。
1.5项目设计过程简述：2021年4月江津区滨江新城荷花路二期、中渡路一期、朝门路二期以及珑湾路道路工程召开方案评审会，并修改通过方案设计。
2.设计依据2.1设计基础资料本项目1:500地形图（电子版）；《滨江新城地下综合管廊专项规划（2021—2030）》-林同棪国际工程咨询（中国）有限公司，2021.08；《重庆市江津区滨江新城开发建设有限公司滨江新城核心区综合管线规划方案设计》（中机中联工程有限公司，2021.11）《重庆市江津区城乡总体规划》（重庆市规划设计研究院，2021.01）；《重庆市江津区滨江新城规划区控制性详细规划修编》（机械工业第三设计研究院，2021.08）；《江津区滨江新城双龙路道路工程（施设）》（南京市市政设计研究院有限责任公司，2021.10）。
2.2设计规范、标准《室外排水设计规范》（GB50014-2006）（2021年版）《给水排水工程管道结构设计规范》（GB50332-2002）《给水排水工程构筑物结构设计规范》（GB50069-2002）《城市工程管线综合规划规范》（GB50289-2021）《城市排水工程规划规范》（GB50318-2021）《给水排水管道工程施工及验收规范》（GB 50268-2021）《市政排水管道工程及附属设施》（图集号06MS201)《埋地排水用钢带增强聚乙烯螺旋波纹管管道工程技术规程》（CECS223：2007）《混凝土和钢筋混凝土排水管》（GB/T11836-2021）《重庆市城市规划管理技术规定》《市政公用工程设计文件编制深度规定》（2021年版）《重庆市市政工程施工图设计文件编制技术规定（2021年版）》《城镇给水排水技术规范》（GB50788-2021）《污水排入城镇下水道水质标准》（GB/T31962-2021）3.初步设计审查意见执行情况暂无。

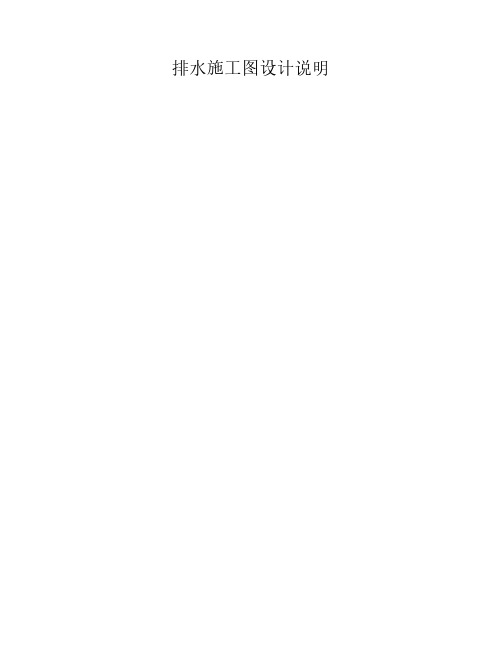

排水施工图说明排水施工图说明一、设计依据本设计依据《给水排水设计规范》（GB50156-2016）以及相关法律法规、规范标准进行。
二、排水系统设计1、排水体制：本设计采用雨、污分流制排水体制，以确保污水得到合理处理和利用。
2、排水管道：根据场地条件和排放量，设计合理的排水管道，确保排水顺畅。
管道采用耐腐蚀、寿命长的材料，如HDPE管、混凝土管等。
3、排放标准：根据国家相关排放标准，对不同污水进行处理，处理后达到环保要求方可排放。
三、施工要求1、施工前准备：进行施工前勘查，了解现场地形、地质、水文等条件，并根据设计要求进行施工准备工作。
2、施工工艺：按照设计图纸要求，采用合适的施工工艺，确保施工质量符合要求。
3、注意事项：施工过程中注意安全，遵守相关法律法规和安全规定，确保施工安全。
四、维护管理1、日常维护：定期对排水管道进行检查和维护，确保排水系统正常运行。
2、清理维护：定期清理管道内的沉积物，保证排水畅通。
3、应急处理：遇到突发性事件，如管道破裂、污水泄漏等，及时采取应急措施，确保排水系统安全。
五、设计参数1、设计流量：根据场地条件和排放量，设计合理的排水管道流量，确保排水能力满足要求。
2、设计坡度：根据排水管道种类和排放标准，设计合理的管道坡度，确保排水顺畅。
3、管径选择：根据流量和坡度要求，选择合适的管径，确保管道内水流速度符合要求。
六、图纸说明本设计图纸包括排水管道平面图、排水管道纵断面图、排水检查井详图等。
图中标注了排水管道的位置、标高、管径、坡度等信息，以及检查井的位置和构造。
如有不明之处，请在施工前与设计单位联系。
以上为本次设计的排水施工图说明，希望本次设计能为大家的排水系统工程提供有力的支持和指导。
如有不足之处，请提出宝贵意见。
设备专业施工图设计说明给排水专业施工图设计说明目录第一章总则1.1. 工程设计依据1.2. 工程概况1.3. 设计原则1.4. 设计范围1.5. 定义1.6. 设计协调1.7. 图纸标注单位说明第二章制图说明2.1. 建筑分区说明2.2. 图纸编号说明2.3. 图纸比例说明2.4. 设备编号说明2.5. 系统、立管、空调风口、电动风阀及自控阀等编号说明第三章初步设计说明3.1. 室外管线3.2. 给水排水3.2.1 给水3.2.1.1 生活给水3.2.1.2 消防给水3.2.1.3 生活饮用水系统3.2.1.4 其它给水3.2.2 中水3.2.3 排水3.3. 空调、采暖、通风3.3.1 设计参数及设计标准3.3.2 室内负荷计算总量3.3.3 空调采暖方案3.3.4 空调冷热源3.3.5 空调采暖冷热水系统3.3.6 室内气流组织3.3.7 通风系统3.4. 动力3.5. 自动监控要求3.6. 建筑能耗计量3.7. 消防设计专篇3.7.1 消防用水量3.7.2 消防储水池3.7.3 室外消火栓系统3.7.4 室内消火栓系统3.7.5 自动喷水灭火系统3.7.5.1 湿式系统及预作用式系统3.7.5.2 大空间智能型主动喷水灭火系统3.7.6 机械加压送风防烟系统3.7.7 机械排烟系统3.7.8 空调通风系统防火措施3.7.9 其他防火系统3.8 环保设计专篇3.8.1 噪声控制3.8.2 室内环境3.8.3 污水处理3.8.4 废气排放3.9 卫生防疫专篇3.10 节水设计专篇3.11 节能设计专篇第四章施工说明4.1. 管材及做法4.2. 保温材料及做法4.3. 阀门配件及做法4.4. 系统工作压力、试验压力4.5. 防腐、冲洗4.6. 支吊架4.7. 其它第一章总则1.1 工程设计依据：本工程设计执行国家现行建筑设计规范、规程、标准、通用图集及建设部、郑州市有关规定，主要包括（但不限于）：设备专业施工图设计说明设备专业施工图设计说明工程设计依据－标准图、通用图集（一）设备专业施工图设计说明工程设计依据－标准图、通用图集（二）设备专业施工图设计说明1.2 工程概况―商业‖ 项目位于河南。
排水工程设计说明1、设计依据本次排水工程设计依据为：（1）工程项目区修测电子地形图1:500；（2）《项目区域现状管线探测资料》2、采用的主要规范和标准1、《室外排水设计规范》GB50014－20162、《给水排水工程构筑物结构设计规范》GB50069－20163、《混凝土结构设计规范》GB50010－20104、《城市工程管线规划规范》GB50289－20165、《城市道路设计规范》CJJ37－20166、《给排水管道施工及验收规范》GB50268－20087、《市政公用工程设计文件编制深度的规定》（2013年版）3、计算公式与设计参数采用某市暴雨强度公式（参照各城市标准）q=2995.282（1+0.634LgTe）(t+9.587)0.776t=t1+t2其中：Te——设计暴雨重现期，取3年；t——降雨历时（min），取15分钟；雨水流量计算公式Q=q*￡*F其中：Q——雨水设计流量（L/S）q——设计暴雨强度（L/S*ha）￡——径流系数，南北两侧均取0.85F——汇水面积（ha）排水管道设计参数V=1nR23I12其中：V——流速（m/S）R——水力半径（m）-I——水力坡降n——粗糙系数（污水管道采用UPVC或者PE双壁波纹管取0.010；雨水管道采用混凝土或钢筋混凝土管取0.0135）。
4、设计概述本次排水工程设计主要内容为道路沿线雨污水管道设计；桩号K0+000~K0+043雨水管道单侧布置于道路西侧，桩号K0+043~K0+099雨水管道单侧布置于道路南侧，管径DN500～DN600，桩号K0+000~K0+043污水管道单侧布置于道路西侧，桩号K0+043~K0+088污水管道单侧布置于道路南侧，管径DN400，管道具体位置详见管综标准横断面图。
（1）雨水部分：本次雨水管道设计结合新建道路坡度，设置一条DN500～DN600的雨水管道收纳道路及沿线片区的雨水。
第一段：桩号K0+099至桩号K0+043，雨水走向由东向西，雨水管径DN500。

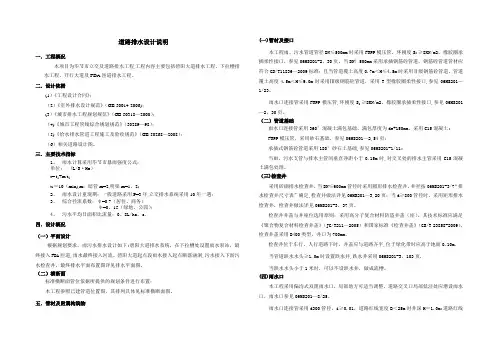

道路排水设计说明一．工程概况本项目为毕节市立交及道路排水工程,工程内容主要包括碧阳大道排水工程、下拉槽排水工程、开行大道及FDA匝道排水工程。
二．设计依据(1）《工程设计合同》；（2）《室外排水设计规范》（GB 50014-2006)；(3）《城市排水工程规划规范》（GB 50318—2000）；（4)《城市工程管线综合规划规范》（50289—98）；（5)《给水排水管道工程施工及验收规范》（GB 50268—2008）；（6）相关道路设计图。
三．主要技术指标1、雨水计算采用毕节市暴雨强度公式：单位：(L/S·Ha）t= t1+m t2t1＝10（min),m：暗管m=2,明渠m=1。
2;2、雨水设计重现期：一般道路采用P=3年,立交排水系统采用10年一遇；3、综合径流系数：ψ=0.7（居住、商务）ψ=0。
15（绿地、公园）；4、污水平均日面积比流量：0。
8L/ha。
s.四．设计概况（一）平面设计根据规划要求，雨污水排水设计如下:碧阳大道排水系统，在下拉槽处设置雨水泵站，最终接入FDA匝道,雨水最终接入河流。
碧阳大道起点段雨水接入起点断落涵洞,污水接入下游污水检查井，最终排水平面布置图详见排水平面图。
（二）横断面标准横断面管位依据所提供的规划条件进行布置：本工程参照已建管道位置图，其排列具体见标准横断面图。
五．管材及附属构筑物(一)管材及接口本工程雨、污水管道管径DN≤500mm时采用FRPP模压管，环刚度S2≥8KN/m2，橡胶圈承插柔性接口，参见06MS201-2，30页。
当DN〉500mm采用承插钢筋砼管道，钢筋砼管道管材应符合GB/T11836—2009标准；且当管道覆土高度0.7m＜H≤4.5m时采用Ⅱ级钢筋砼管道，管道覆土高度4.5m＜H≤9.0m时采用Ⅲ级钢筋砼管道，采用T型橡胶圈柔性接口,参见06MS201—1/23。
雨水口连接管采用FRPP模压管,环刚度S2≥8KN/m2，橡胶圈承插柔性接口,参见06MS201—2，30页。

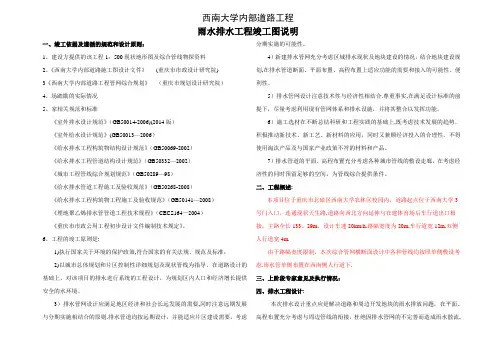

西南大学内部道路工程雨水排水工程竣工图说明一、竣工依据及遵循的规范和设计原则：1、建设方提供的该工程1:500现状地形图及综合管线物探资料2、《西南大学内部道路施工图设计文件》（重庆市市政设计研究院）3《西南大学内部道路工程管网综合规划》（重庆市规划设计研究院）4、场踏勘的实际情况5、家相关规范和标准《室外排水设计规范》（GB50014-2006）（2014版）《室外给水设计规范》（GB50013-2006）《给水排水工程构筑物结构设计规范》（GB50069-2002）《给水排水工程管道结构设计规范》（GB50332-2002）《城市工程管线综合规划规范》（GB50289-98）《给水排水管道工程施工及验收规范》（GB50268-2008）《给水排水工程构筑物工程施工及验收规范》（GB50141-2008）《埋地聚乙烯排水管管道工程技术规程》（CECS164-2004）《重庆市市政公用工程初步设计文件编制技术规定》。
6、工程的竣工原则是：1）执行国家关于环境的保护政策，符合国家的有关法规、规范及标准；2）以城市总体规划和片区控制性详细规划及现状管线为指导，在道路设计的基础上，对该项目的排水进行系统的工程设计，为规划区内人口和经济增长提供安全的水环境。
3）排水管网设计应满足地区经济和社会长远发展的需要，同时注意远期发展与分期实施相结合的原则。
排水管道均按远期设计，并能适应片区建设需要，考虑分期实施的可能性。
4）新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。
5）排水管网设计注意技术性与经济性相结合。
尊重事实，在满足设计标准的前提下，尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。
6）施工选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。

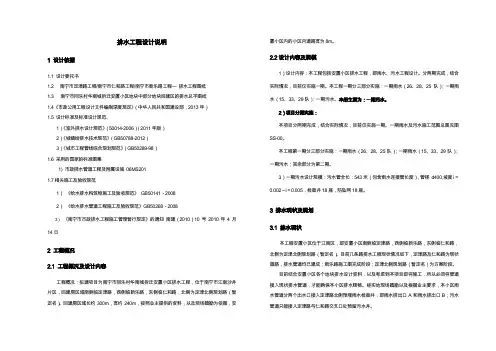

排水工程设计说明1 设计依据1.1 设计委托书1.2 南宁市定津路工程/南宁市仁和路工程/南宁市新乐路工程—排水工程图纸1.3 南宁市同乐村华南城拆迁安置小区地块中部分地块回建区的排水总平图纸1.4《市政公用工程设计文件编制深度规定》（中华人民共和国建设部，2013年）1.5 设计标准及标准设计规范、1）《室外排水设计规范》（50014-2006）（2011年版）2）《城镇给排水技术规范》（GB50788-2012）3）《城市工程管线综合规划规范》（GB50289-98）1.6 采用的国家的标准图集1) 市政排水管道工程及附属设施06MS2011.7相关施工及验收规范1）《给水排水构筑物施工及验收规范》GB50141－20082）《给水排水管道工程施工及验收规范》GB50268－20083）《南宁市市政排水工程施工管理暂行规定》的通知南建（2010）10号2010年4月14日2 工程概况2.1 工程概况及设计内容工程概况：拟建项目为南宁市同乐村华南城拆迁安置小区排水工程，位于南宁市江南沙井片区，回建房区域南侧临定津路，西侧临新乐路，东侧临仁和路，北侧为定津北侧规划路（暂定名）。
回建房区域长约300m，宽约240m，按照业主提供的资料，以及现场踏勘为依据，安置小区内的小区内道路宽为8m。
2.2设计内容及规模1）设计内容：本工程包括安置小区排水工程，即雨水、污水工程设计。
分两期完成，结合实际情况，目前仅实施一期。
本工程一期分三部分实施：一期雨水（26、28、25队）；一期雨水（15、33、29队）；一期污水。
本册主要为：一期污水。
2）项目分期实施：本项目分两期完成，结合实际情况，目前仅实施一期。
一期雨水及污水施工范围总图见图SS-00。
本工程第一期分三部分实施：一期雨水（26、28、25队）；一期雨水（15、33、29队）；一期污水；其余部分为第二期。
3）一期污水设计规模：污水管全长：543米（包含雨水连接管长度），管径d400,坡度i＝0.002～i＝0.005，检查井18座，防坠网18座。

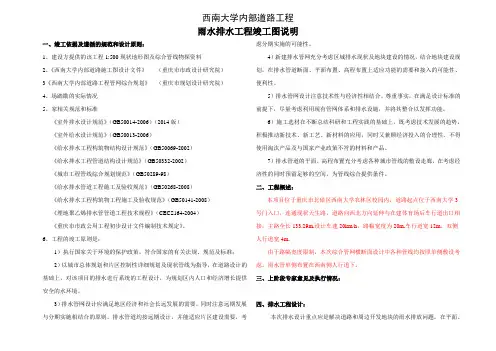

西南大学内部道路工程雨水排水工程竣工图说明一、竣工依据及遵循的规范和设计原则：1、建设方提供的该工程1:500现状地形图及综合管线物探资料2、《西南大学内部道路施工图设计文件》（重庆市市政设计研究院）3《西南大学内部道路工程管网综合规划》（重庆市规划设计研究院）4、场踏勘的实际情况5、家相关规范和标准《室外排水设计规范》（GB50014-2006）（2014版）《室外给水设计规范》（GB50013-2006）《给水排水工程构筑物结构设计规范》（GB50069-2002）《给水排水工程管道结构设计规范》（GB50332-2002）《城市工程管线综合规划规范》（GB50289-98）《给水排水管道工程施工及验收规范》（GB50268-2008）《给水排水工程构筑物工程施工及验收规范》（GB50141-2008）《埋地聚乙烯排水管管道工程技术规程》（CECS164-2004）《重庆市市政公用工程初步设计文件编制技术规定》。
6、工程的竣工原则是：1）执行国家关于环境的保护政策，符合国家的有关法规、规范及标准；2）以城市总体规划和片区控制性详细规划及现状管线为指导，在道路设计的基础上，对该项目的排水进行系统的工程设计，为规划区内人口和经济增长提供安全的水环境。
3）排水管网设计应满足地区经济和社会长远发展的需要，同时注意远期发展与分期实施相结合的原则。
排水管道均按远期设计，并能适应片区建设需要，考虑分期实施的可能性。
4）新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。
5）排水管网设计注意技术性与经济性相结合。
尊重事实，在满足设计标准的前提下，尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。
6）施工选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。
不得使用淘汰产品及与国家产业政策不符的材料和产品。
7）排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件。
二、工程概述：本项目位于重庆市北碚区西南大学农林区校园内，道路起点位于西南大学3号门入口，连通现状天生路，道路向西北方向延伸与在建体育场后车行道出口相接，主路全长133.29m,设计车速20km/h，路幅宽度为20m,车行道宽12m，双侧人行道宽4m。
由于路幅宽度限制，本次综合管网横断面设计中各种管线均按照单侧敷设考虑。
雨水管单侧布置在西南侧人行道下。
三、上阶段专家意见及执行情况：四、排水工程设计：本次排水设计重点应是解决道路和周边开发地块的雨水排放问题，在平面、高程布置充分考虑与周边管线的衔接，杜绝因排水管网的不完善而造成雨水散流，从而对环境造成破坏。
1、排水体制根据城市发展需要，为保护水资源，美化城市环境，本工程严格实行雨污分流制。
2、基本设计参数1）最大控制设计流速：V max=5m/s。
最小控制流速：雨水管道：V min=0.75m/s。
2）雨水管道按满流设计。
3）市政排水管最小管径控制在d400mm。
4）本工程排水管道均采用管顶平接。
3、管线布置：雨水系统的收集既要考虑到雨水能顺利地从汇水区域内排出，又要考虑到经济与合理性。
1）充分利用地形，就近排入水体。
2）结合道路和地块规划布置，由于道路通常都是地面径流的集中地，所以雨水管渠应平行道路敷设。
3）雨水排出口宜分散布置，以便雨水就近排放，使管线较短，减小管径。
4）雨水口布置应使雨水不漫过路口，因此雨水口布置在交叉路口的汇水点上和低洼处，并适当增设雨水口。
雨水口间距取决于道路纵坡，路面积水以及雨水口进水量，本次设计取值为25～35m，同时检查井间距和雨水口配套布置。
4、现状综合管线情况：本次设计范围内无现状管线。
5雨水系统：5.1 雨水量计算设计流量：Q=Ψ×F×ｑ暴雨强度：本项目位于北碚区，属于嘉陵江以北区域，按《重庆市城乡建设委员会关于发布重庆市主城区暴雨强度修订公式的通知》(渝建【2013】625号)的精神，暴雨强度公式应采用下述修编公式：551.)534.8()lg633.1(521.1178++=tPq设计降雨历时：t=t1+t2式中：Q：计算流量ｑ：暴雨强度（升/秒·公顷）Ψ: 径流系数F：汇水面积（公顷）P：重现期（年）t1：地面集水时间（分钟）；一般取5分钟。
t2：管内流行时间（分钟）：计算确定。
结合本工程汇水面积等具体情况，各参数具体取值如下：综合径流系数根据用地内的空地率、地面铺砌等情况，具体选定。
本方案取均取综合径流系数为0.7；市政排水管最小管径控制在d400；最大控制设计流速：Vmax=5m/s；最小控制流速：Vmin=0.75m/s。
水力计算表6.2雨水管道防洪能力评估按照2014版的《室外排水设计规范》对本次设计雨水管道进行防洪能力评估，具体评估数据详见下表：表4.6.1 雨水管道现状参数表表4.6.2 设计雨水管道防洪能力推算表表4.6.3 设计雨水管道防洪风险评估表6.3雨水系统布置描述雨水管布置：雨水管布置在西南侧人行道下，距路缘石2.3m。
五、管材及附属构筑物：1）管材目前许多新排水管材涌现，双壁波纹管、玻璃钢管逐渐得到推广，其流水性能好，耐冲刷腐蚀，安装方便，综合考虑造价、使用功能、安全等各方面问题，从技术经济等多方面综合考虑，本次设计排水小于等于d600mm的雨水管道按HDPE双壁波纹管考虑，d800~d2000mm的管道按新型钢带增强聚乙烯螺旋波纹管考虑。
管径d300的雨水口连接支管采用II级钢筋混凝土排水管。
管道断面形式：本工程的雨水管道均采用采用圆形断面。
HDPE双壁波纹管人行道上埋深小于4.0m，环刚度SN=4000N/㎡，人行道上埋深大于4.0m或设置于车行道下，环刚度SN=8000N/㎡。
新型钢带增强聚乙烯螺旋波纹管SN=8000N/㎡。
波纹管的制造及安装应符合《埋地用聚乙烯（PE）结构壁管道系统第1部分：聚乙烯双壁波纹管材》(GB/T19472.1-2004)要求，及各企业的产品标准及安装操作手册。
国标钢筋混凝土管材应符合国家标准《混凝土和钢筋混凝土排水管》（GB/T11836-2009）的相关规定。
漆料焊接钢管应做好内部防腐要求，以避免或减少污水管道的侵蚀。
2）接口HDPE塑胶管采用双橡胶圈承插连接，管道承口应放在进水方向，插口放在出水方向，与检查井连接采用短接连接，管道与井壁间采用中介层，加水泥沙浆，中介层材料由厂家提供。
承插头距离检查井不小于1.5m。
新型钢带增强聚乙烯螺旋波纹管接口采用电热熔丝承插连接。
钢筋混凝土管道接口基础较好时其接口采用钢丝网水泥砂浆抹带刚性接口，做法详06MS201-1第28、29页。
对于软土基础接入检查井或涵洞处等构筑物和岩土分界段有可能发生不均匀沉降的排水管段处，采用现浇混凝土套环柔性接口，当管道纵向不均匀沉降的范围较大时，应在管段上连续设置一个以上的柔性接口，柔性接口部位的现浇混凝土基础应用变形缝分离，做法详06MS201-1第35~36页。
3）管道基础：HDPE双壁波纹管管道采用砂垫层基础，详细作法参照本设计图册《管道基础及管道接口断面图》。
管道埋深在0.7~5.0m的钢筋混凝土排水管道采用120°混凝土基础，做法详06MS201-1第17页；埋深在5.0~6.0m的钢筋混凝土排水管道采用180°混凝土基础，做法详06MS201-1第19页。
埋深大于6.0m的钢筋混凝土排水管采用混凝土满包加固。
详本次大样图。
管道基础在接口部位的凹槽，在铺设管道时随铺随挖。
凹槽长度为0.4~0.6米，深度为0.05~0.1m，宽度为管道外径的1.1倍。
在接口完成后，凹槽随即用砂回填密实。
管道采用承插接头，管道承口应放在进水方向，插口放在出水方向。
排水管道地基处理应满足道路工程的要求和管道基础对承载力的要求，地基承载力0.20MPa。
管底填方高度不大于3m时，可按道路密实度要求回填到路基标高后，再开挖管槽施工管道。
当开挖沟槽基础为岩石时，槽底超挖200mm，已采用砂砾石回填至设计高程后，再施工管道基础。
4）附属构筑物：（1）普通检查井：管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离设置检查井。
检查井做法详见本图册排水检查井大样图相关部分。
检查井井盖、盖座均采用高分子合成井盖成品。
检查井井盖、盖座安装要求与路面平整。
井盖的规格和质量要求参照《检查井井盖》（GBT23858-2009）执行。
（2）雨水口：本工程采用C30砼砌块砌筑双篦雨水口。
双篦雨水口泄水能力要求不应低于25L/s。
雨水口连接管管径为d300mm，以＞1.5%的坡度接入临近雨水检查井，管材采用II级钢筋混凝土管。
道路竖曲线最低点、道路交叉口附近及未置于道路最低洼处的雨水口，在实施时应调整至实际路面的最低洼点，以保证有效收水。
雨水口连接管管道基础采用水力掺量不小于5.5%的水泥稳定级配石满包。
雨水口应低于路面3～5cm。
六、注意事项：1、施工单位必须严格按本施工设计图及《给排水管道工程施工及验收规范》、《公路桥涵施工技术规范》、《混凝土工程施工及验收规范》等有关国家现行的施工规范进行施工。
2、检查井面标高应根据实际路面标高合理调整，保持与完成后路面齐平。
3、施工时已校测已建各种管道的断面、高程和位置，确保满足接入条件后方可施工。
4、过街预留管管端用砖封堵，并作好隐蔽记录，以利支路接入。
管材及基础接口形式与相应干线相同。
7、各管段连接时，用同一测量控制点。
施工时对排水的进出口处的高程进行校核，杜绝水排不出去的事故发生。
8、沟槽开挖时注意施工安全，开挖放坡坡度根据地质情况严格按规范要求执行。
防止跨塌伤人事故发生。
9、施工每一道工序完毕后，须经现场代表认定合格后进行下一道工序施工。
施工中做好施工记录和资料整理，资料满足业主要求及国家规定。
八、排水工程量表表8.1 排水主要工程量表砌块挖方立方米436土石比同道路。
