准备巷道布置及参数详解

准备巷道布置及参数详解

10~12m
20m 2
(a)
1012 m
• 运上、轨上走向距20 m
适用：A小、服 务年限短的采区。
（t<5a）
(3) 双岩上山
Fig、17—1、b示。 布置特点:
•两条上山置于底板岩石 中 轨上距煤层810 m •运上距煤层1214 m •走向间距：2025 m
8~10m 1
12~14m
20~25m
电机：1544kW； 长度：150300m。 适应角度；向下运可达1828。 阻力小，耗电低，能力大，事故少，易维护。
适用，采区上山长度较小，采区能力不 大。运费略高于胶带机；运输可靠。
自溜运输
松煤的自然安息角： 35 i、 煤层或上山倾角 > 3时，均采用 自溜；
搪瓷溜槽：> ，可自溜。 铁板溜槽等，=30。
区段集中巷 区段集中运输平巷（集中机巷）：集中出煤 区段集中轨道平巷（集中轨巷）：运送物料等
18 68
2 11
7 17
6 12
14 5
m1 12 13
9
10
布置区段集中平巷的目的
•减少各层区段平巷的维护时间，降低 维护费； •布置能力大的集中运输系统，减少设 备占有数； •各层同采，合理集中生产。
2、 运煤上山
2）近水平、缓倾和倾斜煤层运输上山中 的运输设备
•胶带输送机 吊挂式
落地式
胶带输送机
运输可靠，费用低。
运距长。一般一部胶带输送机运距可达 300-500 m。 功率大的可达500-1000 m。 适用： 上山（向下运煤）；
下山（向上运煤）7 新型胶带机：适于=28。
铸石溜槽上链式刮板机
l 需留煤柱保护；

六采区巷道布置及参数12.12

六采区巷道布置及参数12.12

第一节 煤层群区段集中平巷的布置
四、机轨分煤岩巷布置
(二)区段集中巷与超前平巷的联系方式
1) 石门联系 (1)石门联系的优缺点 ➢ 优点：这种方式施工方便，可以利用区段石门布置采区
中部车场，辅助运输环节少，人员行走方便。 ➢ 缺点：当煤层倾角较小时，石门很长，掘进工程量大，
石门不易维护，且石门辅设输送机运煤，占用设备较多。 (2)适用条件
➢机轨分煤岩巷布置； ➢机轨双岩巷布置； ➢机轨合一巷布置； ➢机轨双煤巷布置。
第一节 煤层群区段集中平巷的布置
三、集中平巷布置的特点
➢ 在联合准备的煤层群中，若有赋存条件稳定、 围岩条件较好的薄及中厚煤层，且位于煤层群 的下部时，则可将集中平巷布置在该煤层中， 以减少岩石巷道的工程量。
➢ 当联合准备的煤层群层数多，总厚度大，集中 平巷服务期较长，而煤层的围岩条件较差时， 可将集中运输平巷、集中轨道平巷均布置在煤 层群底板岩层中，以减少巷道维护工程量。
第一节 煤层群区段集中平巷的布置
四、机轨双煤巷布置
(二) 机轨双煤巷布置适用条件
➢煤层多，下部有薄及中厚煤层、围岩稳定。
第二节 采区上山布置

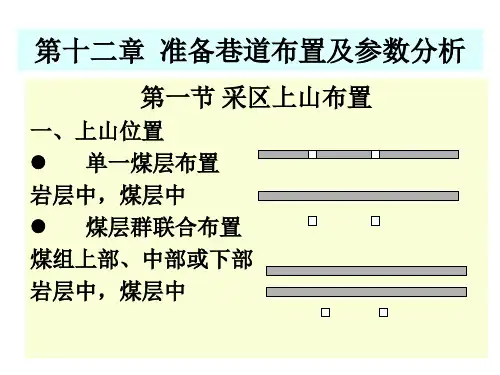

一、采区上山位置
➢ 对于单一煤层，上山位置 有布置于岩层中和煤层中 问题；
➢ 对于煤层群，上山位置有 布置于煤组上部、中部或 下部岩层中，煤层中问题。
第二节 采区上山布置
这种方式一般用于准备倾角大于15°~20°的煤层。
第一节 煤层群区段集中平巷的布置
四、机轨分煤岩巷布置
(二)区段集中巷与超前平巷的联系方式
2) 斜巷联系 斜巷联系方式，如图6-1（b）。
(1)斜巷联系的优缺点 ➢ 优点：这种方式可以使煤炭自溜，少占设备。 ➢ 缺点：施工条件差，辅助运输和行人不方便。特别是综

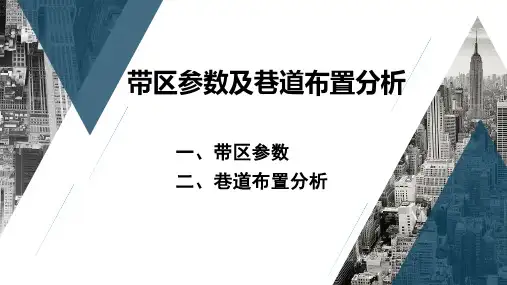

20-带区参数及巷道布置分析

20-带区参数及巷道布置分析

带区参数及巷道布置分析包括：分带工作面长度、分带倾斜长度、分带数目和带区走向长度。

1211123457881010工作面长度分带倾斜长度带区走向长度●分带工作面长度（l）：同走向长壁工作面。

●倾斜长壁VS 走向长壁◆煤层倾角相对较小时，加大长度有利于发挥先进采煤装备优势；◆煤层厚度和采煤工艺相同时，倾斜长壁工作面相对较长。

●实践情况：一般l ≥150m，甚至l ≥250m。

神东矿区工作面长度l=240~450m。

●分带走向长度（l’）：l’=l+2l+l柱巷12112117108I4(a)8I456I12I6217●分带倾斜长度≈工作面连续推进距离，约为上山或下山阶段斜长。

●《煤炭工业矿井设计规范》规定：分带倾斜长度不宜少于工作面一年的连续推进长度。

●一般上山部分倾斜长度宜为1000~1500m 或者更长，下山部分倾斜长度宜为700~1200m 。

分带倾斜长度连续推进距离●一般2-5个分带共用一个煤仓或车场，划为一个带区（n =2-5）。

1267I45I76124,5II 3386′7′8′4′5′9●也可以每个分带有独立煤仓或不设煤仓（n =1）。

IIII109109887766554433221111111212带区走向长度：各分带走向长度之和（nl ’ ）。

1211123457881010带区走向长度我国部分煤矿倾斜长壁开采主要参数矿井煤层厚度倾角/°顶板底板采煤工艺推进方向带区走向长/m带区倾斜长/m工作面长/m阳泉一矿中厚4～8 砂页岩砂页岩综采仰1000～1500 1500 120铜川桃园矿薄<10 砂页岩砂页岩炮采仰、俯800～1000 500～1000 70大同永定庄矿厚7 细砂岩粉砂岩综采仰800 790 150松藻打通一矿薄 5 粉砂岩粉砂岩综采仰1000 900～1400 150大同同家梁矿中厚3～4 砂岩粉砂岩综采仰800 750 150～166 大同四老沟矿中厚3～6 砂砾岩砂质页岩综采俯960 1000 107阳泉三矿中厚 5 砂页岩砂页岩综采仰1500 1200 156阳泉贵石沟矿厚5～7 砂页岩页岩综采仰、俯1800 1000 180芙蓉白胶矿中厚8～10 细砂岩黏土岩普采仰1870 970 150古交东曲矿中厚3～8 砂质泥岩砂质泥岩综采俯1000～1700 1300～1800 150～180 晋城凤凰山矿厚1～2 砂页岩页岩普采仰2233 1000 134我国部分煤矿倾斜长壁开采主要参数矿井煤层厚度倾角/°顶板底板采煤工艺推进方向带区走向长/m带区倾斜长/m工作面长/m双鸭山双阳矿中厚10～12 白色中砂岩砂岩综采仰、俯1800 1000 154罗城插花矿薄17 页岩页岩炮采伪仰1000 256 60～70 枣庄陶庄矿厚5～8 石英砂岩砂页岩普采俯1000 500 120徐州权台矿中厚3～6 砂页岩页岩综采俯1500 1015 110鸡西二道河子矿中厚12～17 细砂岩页岩综采俯1000～1200 700～1200 150橙台权家河矿中厚5～11 中粒砂岩粗粒砂岩综采仰1500 800～1000 150兖州南屯矿厚3～7 粉砂岩粉细砂岩综采仰650～1200 1800 142合山东矿中厚4～6 石灰岩鲕状灰岩炮采仰1350 1000 110～125 肥城查庄矿中厚5～7 粉砂岩粉砂岩普采仰350 1200 120～160 神东矿区厚2～3 粉砂岩粉细砂岩综采仰、俯—3000～6000 240～340●开拓巷道1-主井；2-副井；3-风井；4-胶带运输大巷；5-辅运大巷；6-回风大巷●准备巷道7’-带区进风行人斜巷；煤仓●回采巷道7-进风运煤斜巷；8-回风运料斜巷；9,10-工作面9778612345 78107’●前进式：工作面从运输大巷附近向上部或下部边界方向推进。

井下巷道布置及支护方案

井下巷道布置及支护方案

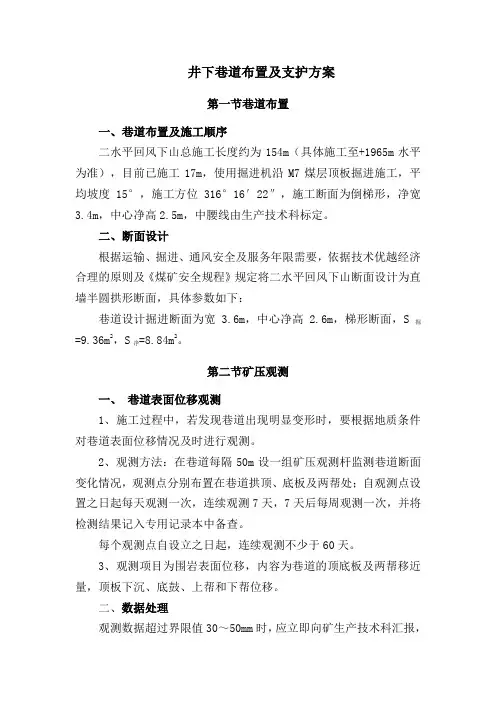

井下巷道布置及支护方案第一节巷道布置一、巷道布置及施工顺序二水平回风下山总施工长度约为154m（具体施工至+1965m水平为准），目前已施工17m，使用掘进机沿M7煤层顶板掘进施工，平均坡度15°，施工方位316°16′22″，施工断面为倒梯形，净宽3.4m，中心净高2.5m，中腰线由生产技术科标定。

二、断面设计根据运输、掘进、通风安全及服务年限需要，依据技术优越经济合理的原则及《煤矿安全规程》规定将二水平回风下山断面设计为直墙半圆拱形断面，具体参数如下：巷道设计掘进断面为宽 3.6m，中心净高 2.6m，梯形断面，S掘=9.36m2，S净=8.84m2。

第二节矿压观测一、巷道表面位移观测1、施工过程中，若发现巷道出现明显变形时，要根据地质条件对巷道表面位移情况及时进行观测。

2、观测方法：在巷道每隔50m设一组矿压观测杆监测巷道断面变化情况，观测点分别布置在巷道拱顶、底板及两帮处；自观测点设置之日起每天观测一次，连续观测7天，7天后每周观测一次，并将检测结果记入专用记录本中备查。

每个观测点自设立之日起，连续观测不少于60天。

3、观测项目为围岩表面位移，内容为巷道的顶底板及两帮移近量，顶板下沉、底鼓、上帮和下帮位移。

二、数据处理观测数据超过界限值30～50mm时，应立即向矿生产技术科汇报，分析原因，采取针对性措施加强巷道支护。

三、软弱破碎顶板的识别标准1、破煤后，顶板高低不平、永久支护后48h顶板有明显开裂、下沉（下沉速度大于5mm/d）、坠网等现象。

2、打锚杆眼时，有堵钎子水孔现象。

3、打锚杆眼过程中发生钎杆向上猛跳现象（即顶板出现中空现象）。

4、顶板为复合顶板，且锚杆机钻进阻力出现忽大忽小现象。

第三节支护设计一、支护形式1、临时支护：该巷采用前探梁作为临时支护。

2、永久支护拟采用锚网+梯子梁+锚索。

二、支护规格（一）临时支护1、采用金属前探梁作为临时支护。

前探梁使用3根完好且管壁壁厚不小于4.5mm，长度为4m的2吋无缝钢管。

煤矿开采学复习大全

煤矿开采学复习大全

煤矿开采学复习大全一、简答题（共 7 小题，每小题 8 分，共 56 分） 1 阶段内划分有几种方法，各有什么特点？ 2、矿井巷道分那几类？并举例说明。

3、选择采煤方法应考虑哪些因素？4、选择开拓延深方案的原则和要求是什么？5、采煤作业规程一般包括哪些内容？6、正确合理的准备方式应遵循哪几项原则？ 7、矿井技术改造的目的是什么？其内容包括那几个方面？二、论述题（共 4 小题，共 54 分） 1、试述下山开采的主要特点及其应用条件。

（14 分） 2、论述倾斜长壁采煤法的特点及使用条件。

（14 分） 3、论述采区设计的依据、程序和步骤。

（12 分） 4、论述如何确定合理的采区走向长度。

（14 分）三、绘图说明题（共 4 小题，每小题 10 分，共 40 分） 1、绘图说明普采面单体支架布置方式的种类和特点。

2、绘图并说明开采水平大巷布置的种类及特点。

3、绘图说明回采顺序的几种方式和应用情况。

4、绘图并说明单一走向长壁采煤法的主要生产系统、、、、、、小题，一、简答题（共 7 小题，每小题 8 分，共 56 分）简答题（ 1、选择采煤方法的影响因素有哪些？ 2、选择开拓延深方案的原则和要求是什么？ 3、斜井开拓方式的井筒布置有几种？其适用条件如何？ 4、简述为什么确定矿井服务年限时要考虑储量备用系数？ 5、采区上山布置有哪些类型？采区参数主要包括哪些内容？ 6、矿井技术改造的目的是什么？技术改造的内容包括那几个方面？ 7、简述仰斜和俯斜开采的特点。

小题，二、论述题（共 4 小题，共 54 分）论述题（ 1、论述倾斜长壁采煤方法的优缺点及适用条件。

（10 分） 2、论述矿井几种风井布置方式的特点和适用条件。

（15 分） 3、论述如何合理确定开采水平垂高？（15 分） 4、试述综采放顶煤技术的适用条件。

（14 分）小题，三、绘图说明题（共 4 小题，每小题 10 分，共 40 分）绘图说明题（ 1、绘图（剖面图）并说明开采水平大巷布置方式有哪几种？ 2、画出立井环行井底车场（大巷采用固定式矿车运输、主井采用箕斗提升）线路布置图，标注并说明图中线路名称，并在图上用符号标明调车方式。

新大采矿学课件12准备巷道布置及参数分析

新大采矿学课件12准备巷道布置及参数分析

（二）上山的倾角（坡度）
一般与煤层倾角一致； 当有变化时，力求使上山保持固定坡度； 为满足运输要求，岩石上山可穿层布置： 当 1520时，“运上”调为15，胶带机；
2030 时，“运上”调为30，煤自溜。
三、采区上山数目及布置类型
（一） 上山数目
1、 采区上山至少两条 轨道上山—进风、辅运 运输上山—运煤，回风
（二）上山布置类型
(5) 双岩一煤上山 布置特点：
•走 向 间 距 1 - 3 和 3 - 2 1015 m •层位上： •1距煤层 810m， •2距煤层 1214 m ， •3—沿煤顶
此种方式：
3—先掘，超前勘探，为1和2 取 直定向；3用于通风行人。
适用：开采煤层数目多，厚度 大，储量丰富的采区；
1) 岩石工程量大；
2) 接替困难；
3) 矸石排放多，污染环境。
（二）岩石上山（rock rise ）
4、岩石上山适用条件： l 单一厚煤层（3个分层），或近距煤层群联 合布置； l 采区服务年限3年以上； l 煤层底板岩层较稳定，无承压水。
ห้องสมุดไป่ตู้
（二）岩石上山
5、 岩石上山实例 张庄矿，开采M=5 m， 煤层上山：维护费67.2元/a.m，煤柱宽100 m; 岩石上山:维护费2.0元/a.m，不留煤柱.
10~15m 10~15m 2
适用：煤层多，储量丰富，瓦斯大、水大的 采区。
三、采区上山数目及布置类型
(三) 采区边界上山
l 在采区边界设1~2条边界上山。 l 适用条件：
1) 瓦斯大，采用Z、Y型通风时，两条需设回风 边界上山。
2) 往复式开采，不沿空留巷，区段煤柱护巷的 往复式开采，要求采区一翼开掘两条上山。

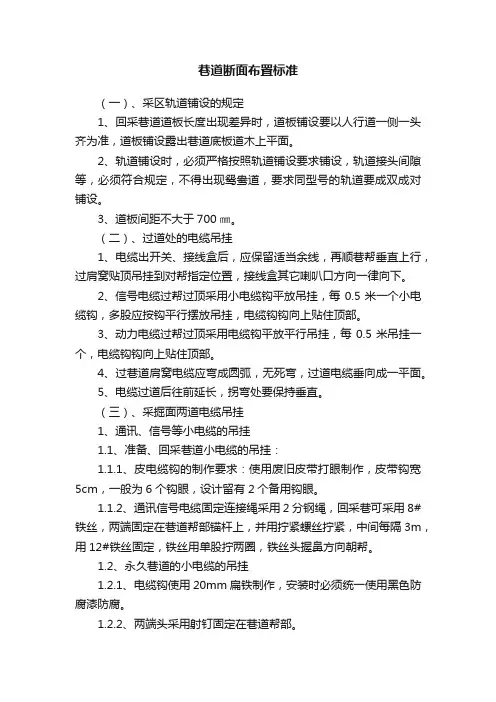

巷道断面布置标准

巷道断面布置标准（一）、采区轨道铺设的规定1、回采巷道道板长度出现差异时，道板铺设要以人行道一侧一头齐为准，道板铺设露出巷道底板道木上平面。

2、轨道铺设时，必须严格按照轨道铺设要求铺设，轨道接头间隙等，必须符合规定，不得出现鸳鸯道，要求同型号的轨道要成双成对铺设。

3、道板间距不大于700㎜。

（二）、过道处的电缆吊挂1、电缆出开关、接线盒后，应保留适当余线，再顺巷帮垂直上行，过肩窝贴顶吊挂到对帮指定位置，接线盒其它喇叭口方向一律向下。

2、信号电缆过帮过顶采用小电缆钩平放吊挂，每0.5米一个小电缆钩，多股应按钩平行摆放吊挂，电缆钩钩向上贴住顶部。

3、动力电缆过帮过顶采用电缆钩平放平行吊挂，每0.5米吊挂一个，电缆钩钩向上贴住顶部。

4、过巷道肩窝电缆应弯成圆弧，无死弯，过道电缆垂向成一平面。

5、电缆过道后往前延长，拐弯处要保持垂直。

（三）、采掘面两道电缆吊挂1、通讯、信号等小电缆的吊挂1.1、准备、回采巷道小电缆的吊挂：1.1.1、皮电缆钩的制作要求：使用废旧皮带打眼制作，皮带钩宽5cm，一般为6个钩眼，设计留有2个备用钩眼。

1.1.2、通讯信号电缆固定连接绳采用2分钢绳，回采巷可采用8#铁丝，两端固定在巷道帮部锚杆上，并用拧紧螺丝拧紧，中间每隔3m，用12#铁丝固定，铁丝用单股拧两圈，铁丝头握鼻方向朝帮。

1.2、永久巷道的小电缆的吊挂1.2.1、电缆钩使用20mm扁铁制作，安装时必须统一使用黑色防腐漆防腐。

1.2.2、两端头采用射钉固定在巷道帮部。

1.3、通讯、信号电缆钩的下端距离巷道底板不低于2.0m。

1.4、通讯、信号电缆吊挂皮带钩间距1.5m。

2、工作面进风巷动力电缆钩设5钩，回风巷设4钩。

2.1、电缆钩使用50mm扁铁制作，安装时必须统一使用黑色防腐漆防腐。

2.1、电缆在电缆钩上的布置：高压电缆在上方，低压电缆在下方。

2.2、电缆钩的固定2.2.1、岩巷段：两端头固定于可以专门施工小锚杆。

2.2.2、煤巷段：采用8#铁丝吊挂在巷道的顶部。

采矿学-第十七章准备巷道布置及参数分析


采区走向长度
缓斜煤层： 不受地质条件限制的普采、炮采双翼采区： 一般 1000 1500m 不受地质条件限制的综采双翼采区： 一般 2000（1600） 2430m 大柳塔推进4000 6000m 急斜煤层： 双翼采区走向长1000 m 单翼采区走向长500 m
四、采区采出率
务年限短的采区。 （t5a）
(3) 双岩上山
Fig、17—1、b示。 布置特点: 8~10m 12~14m 1 •两条上山置于底板岩石 20~25m 2 中 轨上距煤层810 m (b) •运上距煤层1214 m 适用： 开采单一厚煤层 •走向间距：2025 m
采区； 煤层群最下一层为厚煤层； CH4小的联合布置采区普 遍采用。
M
我国煤矿开采准备系统的改革及发展方向
我国煤矿开采准备系统的改革及发展方向
3、运输大巷及总回风巷保护煤柱 •大巷布置在底板岩石中，其上可不留煤 柱（跨大巷开采） •大巷布置在煤层中，本层中一侧的煤柱： 煤层 一侧的煤柱宽度（m） 近水平 ≥40 缓斜 25 40 倾斜 15 25 急斜 10 15
采区边界煤柱
4、采区边界煤柱：一般10m 5、断层煤柱
断层落差 断层一侧煤柱宽度（m） 落差很大（ 10m） 30 落差大 （ 5m） 10 15 落差很小（ 3m） 不留煤柱
2、 运煤上山
2）近水平、缓倾和倾斜煤层运输上山中 的运输设备 •胶带输送机 吊挂式 落地式
胶带输送机
运输可靠，费用低。 运距长。一般一部胶带输送机运距可达 300-500 m。 功率大的可达500-1000 m。 适用： 上山（向下运煤）； 下山（向上运煤）7 新型胶带机：适于=28。
区段斜长
