煤矿开采学2之第十三章采区准备巷道布置及参数分析
- 格式：pdf
- 大小：372.63 KB
- 文档页数：14
下载文档原格式
合集下载
煤矿采区设计巷道布置 煤矿采区设计说明书
煤矿采区设计巷道布置煤矿采区设计说明书导读：就爱阅读网友为您分享以下“煤矿采区设计说明书〞的资讯，希望对您有所帮助，感谢您对92to 的支持!(2) 煤层赋存深度根据理论计算和实践证实，顶煤冒放性随着开采深度的增大而加强。
一般情况下，开采深度大于400m时，顶煤易于冒落。
本井田4-2#煤层埋深在133~663m之间，首采工作面埋深133~300m之间，从开采深度看，4-2#煤层在浅部顶煤冒放性较差。
(3) 煤层厚度与采放比一般来说，过厚的顶煤其上部难以到达充分松动，国内外综放工作面的实测数据和有关科研院所所作模拟试验结果都说明，顶煤冒放性随煤层厚度的增大而减弱，同时证明综放开采的最大临界厚度为12.5～15.0m。
采放高度比，即综放工作面放煤高度与采煤高度之比，它对顶煤冒放性影响反映在两方面，一是采煤工作面支架的反复支撑对顶煤的破碎作用，二是采放高度比影响着顶煤冒落充分松散的空间条件，我国缓倾斜厚煤层放顶煤采放比一般1：1～2.4之间。
井田内4-2#煤层平均厚度10m，按采煤机割煤高度3m计算，顶煤厚度平均7，采放比1：2.33，从煤层厚度和采放比来看，4-2#煤适合综采放顶煤开采。
(4) 煤层结构一般认为，煤层中夹矸(单层)厚度不宜超过0.30m，其硬度系数f也不应大于3，顶煤中夹矸层厚度占煤层厚度的比例也不宜超过10-15%，否那么，应采取预破碎措施。
4-2#煤结构简单，一般含夹矸1～3层，但大局部矸石集中于煤层下部，煤层中上部根本无矸石，因此4-2#煤夹矸对放顶煤开采影响较小。
(5) 顶板条件影响煤层冒放性的煤层顶板包含直接顶和根本顶两局部，直接顶对顶煤压裂无直接影响，但直接顶能够随采随冒并具有一定的厚度是综放开采顶煤破碎冒落后顺利放出的根本条件，否那么不利于顶煤回收。
因此，无论从矿压角度还是从顶煤放出率来考虑，都希望直接顶的最小厚度能到达充满采出煤厚的空间。
根据陈家山矿的开采实践，4-2#煤顶板暴露2～3h后即开始冒落，顶板岩性松散，极易风化破碎。
准备巷道布置及参数详解
10~12m
20m 2
(a)
1012 m
• 运上、轨上走向距20 m
适用：A小、服 务年限短的采区。
（t<5a）
(3) 双岩上山
Fig、17—1、b示。 布置特点:
•两条上山置于底板岩石 中 轨上距煤层810 m •运上距煤层1214 m •走向间距：2025 m
8~10m 1
12~14m
20~25m
电机：1544kW； 长度：150300m。 适应角度；向下运可达1828。 阻力小，耗电低，能力大，事故少，易维护。
适用，采区上山长度较小，采区能力不 大。运费略高于胶带机；运输可靠。
自溜运输
松煤的自然安息角： 35 i、 煤层或上山倾角 > 3时，均采用 自溜；
搪瓷溜槽：> ，可自溜。 铁板溜槽等，=30。
区段集中巷 区段集中运输平巷（集中机巷）：集中出煤 区段集中轨道平巷（集中轨巷）：运送物料等
18 68
2 11
7 17
6 12
14 5
m1 12 13
9
10
布置区段集中平巷的目的
•减少各层区段平巷的维护时间，降低 维护费； •布置能力大的集中运输系统，减少设 备占有数； •各层同采，合理集中生产。
2、 运煤上山
2）近水平、缓倾和倾斜煤层运输上山中 的运输设备
•胶带输送机 吊挂式
落地式
胶带输送机
运输可靠，费用低。
运距长。一般一部胶带输送机运距可达 300-500 m。 功率大的可达500-1000 m。 适用： 上山（向下运煤）；
下山（向上运煤）7 新型胶带机：适于=28。
铸石溜槽上链式刮板机
l 需留煤柱保护；
采矿学第13章采(盘)区准备巷道布置及参数分析
3）缺点： l 岩石工程量大； l 需岩石施工能力强的队伍。 3、岩石上山适用条件： l 单一厚煤层（3个分层），或近距煤层群 联合布置； l 采区服务年限3年以上； l 岩石施工能力强； l 煤层底板岩层较稳定，无承压水。
二、上山的层位与坡度
（一）层位 联合布置采区。 一般将上（下）山置于下部稳定的煤层或 底板岩石中。主要原因为： 能适应煤层下行开采顺序； 提高采出率，煤损少； 采区生产系统可靠，易维护。
矿车进采区—采区煤仓口装煤； 矿车进采区—在采面下口装煤。 A小；运输不连续（间断式）、影响生产。 适用：轨道 600mm，900mm与全矿大巷巷道 轨距一致。
矿车：1t、1.5t、、3.0t、5.0t 绞车：视上山、长度、生产任务等选用。
绞车滚筒直径与绳长
滚筒直径（m）
绳长（m）
1.2
600
下山（向上运煤）7 新型胶带机：适于=28。
刮板输送机
型号 下链式—回空链条在溜槽下面； 上链式—回空链条在溜槽上面。
平八矿：上链式刮板机： 电机：1544kW； 长：150300m。 适应角度；向下运可达1828。 阻力小，耗电低，能力大，事故少，易维护。 下链式刮板机：适用，原则防滑装置。 刮板机：适用范围大；运费略高于胶带机；运 输可靠。
1.6
800
2.0
1000
2.5
1200
第二节 煤层群区段集中平巷的布置及层 间联系方式
（district sublevel gathering entry）
区段集中巷 — 煤层群联合布置采区，在煤层 或煤组下煤层（或岩石中）布置为区段内各煤 层生产服务的巷道
或为一个区段的几个煤层或几个分层服务的平 巷。
（rise haulage in district）
二、上山的层位与坡度
（一）层位 联合布置采区。 一般将上（下）山置于下部稳定的煤层或 底板岩石中。主要原因为： 能适应煤层下行开采顺序； 提高采出率，煤损少； 采区生产系统可靠，易维护。
矿车进采区—采区煤仓口装煤； 矿车进采区—在采面下口装煤。 A小；运输不连续（间断式）、影响生产。 适用：轨道 600mm，900mm与全矿大巷巷道 轨距一致。
矿车：1t、1.5t、、3.0t、5.0t 绞车：视上山、长度、生产任务等选用。
绞车滚筒直径与绳长
滚筒直径（m）
绳长（m）
1.2
600
下山（向上运煤）7 新型胶带机：适于=28。
刮板输送机
型号 下链式—回空链条在溜槽下面； 上链式—回空链条在溜槽上面。
平八矿：上链式刮板机： 电机：1544kW； 长：150300m。 适应角度；向下运可达1828。 阻力小，耗电低，能力大，事故少，易维护。 下链式刮板机：适用，原则防滑装置。 刮板机：适用范围大；运费略高于胶带机；运 输可靠。
1.6
800
2.0
1000
2.5
1200
第二节 煤层群区段集中平巷的布置及层 间联系方式
（district sublevel gathering entry）
区段集中巷 — 煤层群联合布置采区，在煤层 或煤组下煤层（或岩石中）布置为区段内各煤 层生产服务的巷道
或为一个区段的几个煤层或几个分层服务的平 巷。
（rise haulage in district）
采区巷道布置与矿压显现详解
(三）采区尺寸
• 1、采区尺寸范围
• 一般情况下，采区上山长度不超过1500m，采区下山 不宜超过1200m。用采区石门和溜煤眼开采时，采区 斜长可按具体条件确定。 • 采区（盘区）宜采用双翼布置，走向以不小于2000米 为宜，机械化高效开采应适当加长。因地质条件影响 只能单翼布置时，走向应不小于1000米。采区走向长 度还要考虑煤层赋存状况、厚度、构造、地压、开采 方式（是否跨上山）等各种因素具体确定。 • 煤层倾角小于12度，可用采用倾斜长壁布置，上山部 分斜长宜为1000～1500m，下上部分斜长宜为700～ 1200m。 • 随着装备水平和开采技术的提高，采区走向长度有逐 渐增大的趋势。如神华集团，3000～6000m。
• 分析目前所采用的各种矿压控制措施，从其对付矿压 的原理来看主要有这些措施：抗、避、移、卸。 • 抗－－抵抗矿山压力；通过提高支护强度实施“抗 压”，投入高。 • 避－－避开高应力区；巷道布置在低应力区，或错开 高压作用的时间，压力稳定后再掘巷。 • 移－－移走高压。巷帮或底板开卸压槽、巷旁留卸载 空间、跨采不留煤柱。 • 卸－－释放高压。可缩支架、预留收缩断面、允许底 鼓后起底。 • 矿压控制中还有最重要的一点，就是充分发挥围岩的 自身承载能力，把支架与围岩作为一个彼此密切相关 的力学相互作用系统，实现支架与围岩的共同承载作 用。锚杆支护就是明显的例子。
• 跨上山开采的影响： • 根据跨越方式的不同，前期有可能经受 一侧支撑压力、双测叠加支撑压力、采 动压力影响，跨越后巷道处于采空区下 应力降低区，若上方留设区段煤柱，则 部分上山将长期处于两侧采空引起的支 撑压力重叠区下。因此，应选择两翼一 面、沿空不留煤柱的跨上山开采最为适 宜。
（3）支撑压力在煤层底板的传播
《开拓开采(煤矿开采学)》期末考试巷道布置图-【缩印8版】

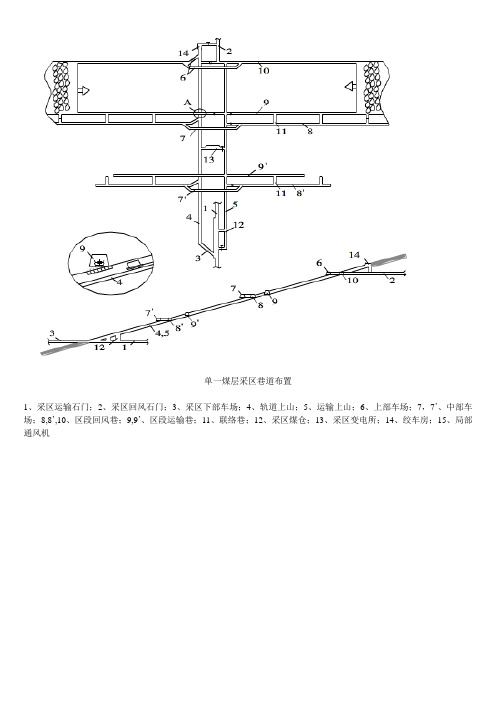

单一煤层采区巷道布置
1、采区运输石门；
2、采区回风石门；
3、采区下部车场；
4、轨道上山；
5、运输上山；
6、上部车场；7，7’、中部车场；8,8’,10、区段回风巷；9,9’、区段运输巷；11、联络巷；12、采区煤仓；13、采区变电所；14、绞车房；15、局部通风机
1.岩石运输大巷；
2.岩石回风大巷；
3.采区下部车场；
4.运输上山；
5.轨道上山；
6.采上车；
7.甩车场；
8.区段回风石门；
9.区段轨道集中平巷；10.区段运输集中平巷；11.联络斜巷；12.溜煤眼；13.回风小石门；14.上分层运输平巷；15.上分层回风平巷；16.采区变电所；17.绞车房；18.区段溜煤眼；19.采区煤仓；20.中分层运输平巷；21.中分层回风平巷；22.行人联络巷
运煤系统工作面---上分层运输平巷14(中分层运输平巷20)-----溜煤眼12----区段运输集中平巷10------区段溜煤眼18----运输上山4------采区煤仓19-----岩石运输大巷1。
采矿专业采区巷道布置课程设计指导书
采矿专业采区巷道布置设计指导书根据采矿专业教学计划的安排，在学习《煤矿开采方法》理论课及相关实训之后，安排为期二周的采区巷道布置设计。
其目的是将学过的与采矿专业有关的课程中的理论知识与矿井生产实践相结合，更加深入地理解所学的有关知识，并将开采方法、地质、测量、井巷、通风、机电等有关知识有机地结合在一起，使学生的采矿专业技术水平有一个质的飞跃，为毕业设计和走向工作岗位打下坚实的基础。
第一章采区地质概况第一节采区概述采区的位置、范围、煤层的赋存情况，采区上、下边界标高，采区尺寸，相邻采区情况，地面情况，采区接续关系。
第二节采区煤层及顶底板特征采区内可采煤层层数、层号、厚度、间距、倾角及变化规律，煤层内夹矸情况，自燃倾向和自然发火期等。
采区内可采煤层顶底板岩性、厚度、稳定性等。
附采区煤层剖面图、煤系地层综合柱状图。
第三节采区地质构造采区内所有褶曲构造的性质、特征、轴线位置及变化规律，对开采的影响。
采区内的断层情况，包括位置、产状规律、断层类型、落差、断层对煤层的破坏程度。
其它地质情况。
每四节煤质、瓦斯及煤尘采区内各煤层的煤质、煤种、含硫量、灰分、挥发分指数、胶质层厚度、含矸率、发热量、用途等。
（可用表格形式说明）。
各煤层瓦斯含量、煤尘爆炸性等。
第五节采区水文地质特征采区含水层特征及充水条件，地面水系，塌陷区积水，采空区对本采区的影响，承压水水位，采区预计涌水量。
第二章采区储量、生产能力和服务年限第一节采区储量计算采区内的工业储量及可采储量，确定设计损失量。
第二节采区生产能力和服务年限一、采区生产能力确定采区生产能力，说明确定的依据。
二、采区服务年限采区生产能力的递增期、递减期、正常生产期、采区的服务年限（要符合有关规定）。
三、采区生产能力及服务年限验算第三章采区巷道布置第一节采区形式及有关参数采区形式有单、双翼两种类型，选择依据及优缺点。
采区内参数有工作面长度、区段数目和尺寸，各煤柱尺寸等。
第二节采区上（下）山数目、位置采区上（下）山位置的要求；采区上（下）山位置有两种：在岩石中、在煤层中；设计采区上（下）山位置的依据。
采区巷道布置-课程设计大纲
2、图纸要求：
（1）附采区煤系地层综合柱状图（1：200或1：500）
（2）采区巷道布置方案示意图；工作面设备布置示意图（常用1：2000或1：5000）
（3）采区巷道布置平面、剖面图（常用1：2000或1：5000）
（4）主要生产系统图（常用1：2000或 1：5000）
（5）采区主要巷道断面图（1：50）
时间：第4学期第17～18周，2周
地点：教学楼
设计考核方式和成绩评定标准
考核分五个等级：优秀、良好、中等、及格和不及格。
1．优秀的标准
（1）实训内容能较好地体现国家现有的方针政策，内容较完整。
（2）技术方案结合实际，先进合理，技术经济效果好。
（3）图纸绘制正确，符合实际，整洁美观，说明书言简意赅，计算正确，
书写工整。
（4）独立工作能力较强，对实训中的某些内容有深入的分析研究或创造性
见解。
2．良好的标准
（1）实训内容基本能考虑国家的方针政策，内容较完整。
（2）技术方案合理，技术经济效果好。
（3）图纸绘制正确，符合标准，整洁美观，说明书文理通顺，计算正确。
（4）独立工作能力较强，在指导老师的指导下，能合理运用资料和文献完
4
第三章 采区方案设计说明
提出3个及以上的采区开采方案，进行经济、技术、安全比较，确定1个最优方案。
审核
签名
教研室主任
分管教学院长
院长
签名：何姜毅
签名：吴奋超
签名：薛效果一般。
（3）图纸尚整洁，说明书文理通顺，能说明问题，虽有一般性的错误，但
尚能达到实训的基本要求。
（4）独立工作能力较差，能够在指导老师的帮助下完成实训任务。
5.不及格的标准
（1）附采区煤系地层综合柱状图（1：200或1：500）
（2）采区巷道布置方案示意图；工作面设备布置示意图（常用1：2000或1：5000）
（3）采区巷道布置平面、剖面图（常用1：2000或1：5000）
（4）主要生产系统图（常用1：2000或 1：5000）
（5）采区主要巷道断面图（1：50）
时间：第4学期第17～18周，2周
地点：教学楼
设计考核方式和成绩评定标准
考核分五个等级：优秀、良好、中等、及格和不及格。
1．优秀的标准
（1）实训内容能较好地体现国家现有的方针政策，内容较完整。
（2）技术方案结合实际，先进合理，技术经济效果好。
（3）图纸绘制正确，符合实际，整洁美观，说明书言简意赅，计算正确，
书写工整。
（4）独立工作能力较强，对实训中的某些内容有深入的分析研究或创造性
见解。
2．良好的标准
（1）实训内容基本能考虑国家的方针政策，内容较完整。
（2）技术方案合理，技术经济效果好。
（3）图纸绘制正确，符合标准，整洁美观，说明书文理通顺，计算正确。
（4）独立工作能力较强，在指导老师的指导下，能合理运用资料和文献完
4
第三章 采区方案设计说明
提出3个及以上的采区开采方案，进行经济、技术、安全比较，确定1个最优方案。
审核
签名
教研室主任
分管教学院长
院长
签名：何姜毅
签名：吴奋超
签名：薛效果一般。
（3）图纸尚整洁，说明书文理通顺，能说明问题，虽有一般性的错误，但
尚能达到实训的基本要求。
（4）独立工作能力较差，能够在指导老师的帮助下完成实训任务。
5.不及格的标准
最新煤矿开采学(自学指导书)
——成人函授教育——《煤矿开采学》自学指导书适用采矿工程函授本科、专科黑龙江科持学院成教院目录一、前言 (2)二、自学进度表 (3)三、各章节自学内容 (4)第一章煤矿开采的基本概念 (4)第二章采煤方法的概念和分类 (5)第三章单一走向长壁采煤法采煤工艺 (6)第四章单一走向长壁采煤法采煤系统 (7)第五章倾斜分层的各分层开采 (8)第六章倾斜长壁采煤法 (9)第七章放顶煤采煤法 (10)第八章急斜煤层采煤法 (11)第九章柱式体系采煤法 (12)第十章采煤方法的选择及发展 (13)第十一章准备方式的类型及其选择 (13)第十二章煤层群开采顺序 (14)第十三章采区准备巷道布置及参数分析 (15)第十四章采区车场 (16)第十五章采区设计程序和内容 (17)第十六章井田开拓的基本概念 (17)第十七章井田开拓 (18)第十八章井田开拓巷道布置 (18)第十九章井底车场 (19)第二十章矿井开拓延深与技术改造 (20)第二十一章矿井设计 (20)一、前言1、本课程的性质和任务《煤矿开采学》主要包括采煤方法，准备方式，开拓方式三大部分，是符合煤矿生产实际及发展规律，同时在本书最前面又增加了“煤矿开采的基本概念”一章，内容包括矿井、采区的常规开采设计；本书内容详尽，学生可根据需要进行舍取。
但必须保持原有的科学体系，尤其是近几年来煤炭技术发展的新成果，增强其适用性。
本课程是采矿工程师的必修课，是从事采区设计，矿井设计的基础。
2、自学方法：自学本课程前，必须掌握《井巷工程》、《矿山压力与控制》的基础理论，学完本课程后，进一步学习《矿井系统优化》，也可选修《露天开采》、《特殊开采》。
函数教学的基本特点是自学为主，面授为辅，所以自学是函授教学的重要环节，学生首先根据进度计划表，制定好自学计划，合理地安排自学时间，保证正常进行自学，同时要认真阅读大纲所规定的教学内容，根据《指导书》确定自学重点，遇到疑难问题，做好笔记，待面授时和老师共同研究。
煤矿开采学复习大全
煤矿开采学复习大全一、简答题（共 7 小题，每小题 8 分，共 56 分） 1 阶段内划分有几种方法，各有什么特点？ 2、矿井巷道分那几类？并举例说明。
3、选择采煤方法应考虑哪些因素？4、选择开拓延深方案的原则和要求是什么？5、采煤作业规程一般包括哪些内容？6、正确合理的准备方式应遵循哪几项原则？ 7、矿井技术改造的目的是什么？其内容包括那几个方面？二、论述题（共 4 小题，共 54 分） 1、试述下山开采的主要特点及其应用条件。
（14 分） 2、论述倾斜长壁采煤法的特点及使用条件。
（14 分） 3、论述采区设计的依据、程序和步骤。
（12 分） 4、论述如何确定合理的采区走向长度。
（14 分）三、绘图说明题（共 4 小题，每小题 10 分，共 40 分） 1、绘图说明普采面单体支架布置方式的种类和特点。
2、绘图并说明开采水平大巷布置的种类及特点。
3、绘图说明回采顺序的几种方式和应用情况。
4、绘图并说明单一走向长壁采煤法的主要生产系统、、、、、、小题，一、简答题（共 7 小题，每小题 8 分，共 56 分）简答题（ 1、选择采煤方法的影响因素有哪些？ 2、选择开拓延深方案的原则和要求是什么？ 3、斜井开拓方式的井筒布置有几种？其适用条件如何？ 4、简述为什么确定矿井服务年限时要考虑储量备用系数？ 5、采区上山布置有哪些类型？采区参数主要包括哪些内容？ 6、矿井技术改造的目的是什么？技术改造的内容包括那几个方面？ 7、简述仰斜和俯斜开采的特点。
小题，二、论述题（共 4 小题，共 54 分）论述题（ 1、论述倾斜长壁采煤方法的优缺点及适用条件。
（10 分） 2、论述矿井几种风井布置方式的特点和适用条件。
（15 分） 3、论述如何合理确定开采水平垂高？（15 分） 4、试述综采放顶煤技术的适用条件。
（14 分）小题，三、绘图说明题（共 4 小题，每小题 10 分，共 40 分）绘图说明题（ 1、绘图（剖面图）并说明开采水平大巷布置方式有哪几种？ 2、画出立井环行井底车场（大巷采用固定式矿车运输、主井采用箕斗提升）线路布置图，标注并说明图中线路名称，并在图上用符号标明调车方式。
采区巷道布置设计分析
采区巷道布置设计说明书专业班级：学生姓名：学生学号：指导教师：设计时间：2014.10.20～2012.10.26设计成绩：工程技术学院呼伦贝尔学院工程技术学院采区巷道布置设计课程设计任务书姓名：专业：采矿工程班级：指导教师：职称：教授高级工程师课程设计题目：已知技术参数和设计要求：根据大雁矿务局第三矿煤矿北二采区的地表条件、地质构造、煤层赋存状态等资料对该采区进行模拟设计。
北二采区走向长度3000m，倾向长度1200m，倾角7°-12°,平均倾角11°，北二采区设计生产能力为5Mt/a。
本设计为一矿一井一面生产。
开采标高为+350-+121m。
所需仪器设备：尺子、图版等绘图工具成果验收形式：说明书手稿、打印稿及电子版参考文献：《煤矿安全规程》、《煤炭工业设计规范》、《煤炭开采设计》、《采矿学》、《矿山机械》、《煤矿电工学》、《矿山压力极其控制》、《采矿工程师手册》时间安排指导教师：教研室主任：年月日工程技术学院 采区巷道布置 课程设计成绩评定表 专业： 采矿工程 班级： 学号姓名：年 月 日课题名称 大雁第三矿煤矿北二采区采区巷道布置设计设计任务与要求见《采区巷道布置设计》教学大纲指导教师评语建议成绩： 指导教师：课程小组评定评定成绩： 课程负责人：前言巷道是连接一个矿井地面与地下的交通要道，它担负着全矿井的运输，行人，通风等所有重大任务，是一个矿井的根本。
学完《井巷工程》，《矿井通风与安全》，《采矿学》等课程后，我们对于巷道有一个初步的认识，为了增加我们的感性认识，加强动手能力，紧密理论与实际的联系而进行的这次课程设计，并以此来培养学生运用所学知识处理生产所遇的实际问题的能力，培养学生正确的思维方式和工程技术人员应具备的基本技能。
本次设计是根据老师给我们的大雁三矿北二采区的资料为基础而进行的。
通过本次设计我们将完成以下任务：采取概况，采区巷道布置方案选择，采区生产系统，采区主要经济技术指标等。

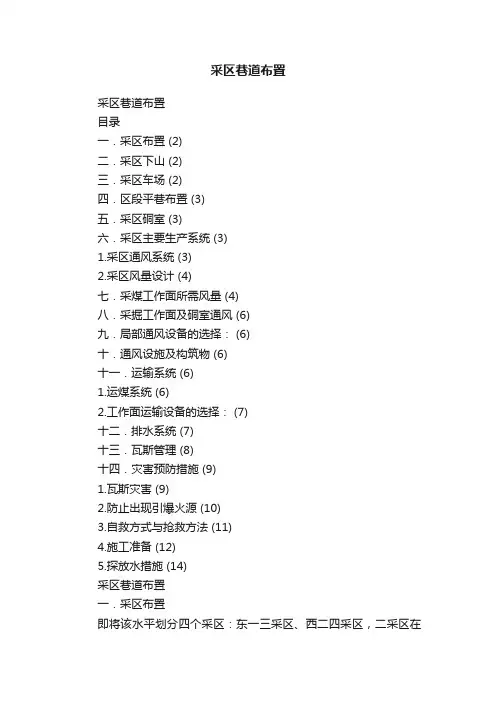

采区巷道布置
采区巷道布置采区巷道布置目录一．采区布置 (2)二．采区下山 (2)三．采区车场 (2)四．区段平巷布置 (3)五．采区硐室 (3)六．采区主要生产系统 (3)1.采区通风系统 (3)2.采区风量设计 (4)七．采煤工作面所需风量 (4)八．采掘工作面及硐室通风 (6)九．局部通风设备的选择： (6)十．通风设施及构筑物 (6)十一．运输系统 (6)1.运煤系统 (6)2.工作面运输设备的选择： (7)十二．排水系统 (7)十三．瓦斯管理 (8)十四．灾害预防措施 (9)1.瓦斯灾害 (9)2.防止出现引爆火源 (10)3.自救方式与抢救方法 (11)4.施工准备 (12)5.探放水措施 (14)采区巷道布置一．采区布置即将该水平划分四个采区：东一三采区、西二四采区，二采区在距五2西下山200米处布置两条下山，落差至－200米水平，采区走向长1200米，倾斜长700米，四采区在距五2西下山1500米处布置两条下山落差至－200米水平，然后由下向上布置采面进行回采，斜巷采用皮带运输。
此方案优点：生产系统比较完善、简单、合理，采区生产能力大，采掘相对独立，便于管理，斜巷运输人员少，运输能力大。
缺点：初期工程量大，工期长，下部资料不详，直接落底风险性大，每个采区都要布置一个独立的生产系统。
二．采区下山根据采区地质情况及采面布置情况，该采区布置两条下山，布置在采区中间即距五2 西下山200m处，两条下山均沿煤层底板布置在煤层中，一条运输下山作采区运输、进风用；另一条轨道下山，作采区行人、回风、运料用，两条下山间距40m。
采区下山采用锚喷支护，设计断面9.0m2，巷道形状采用圆弧供形。
三．采区车场在采区上部充分利用一水平±0大巷车场，在轨道平台设计一顺向平车场，采区中部、下部设计为甩车场。
采区总回风巷布置在煤层中，距五±0大巷以下110m处，开口于轨道下山，向东与东下山贯通。
四．区段平巷布置为了减少煤柱损失，提高煤炭回收率，设计采用沿空掘巷方式布置采面机风巷，采用单巷布置，根据五2煤层顶底板岩性，设计机风巷沿走向布置在煤层中，距采空区边缘2-5m。
《煤矿开采学》教案
《煤矿开采学》教案绪论学习目的与要求：本章主要介绍我国煤炭工业分布情况、发展历史、发展现状、发展趋势及存在问题以及煤矿开采的基本概念、研究学习方法。
要求学生了解我国煤炭工业的发展在国民经济中的位置及煤矿开采学的基本内容。
本章重点与难点：了解煤炭发展历程、现状、趋势以及煤矿开采学基本内容课时安排：1课时授课内容：一、我国煤炭工业分布情况煤炭工业的粮食各行各业煤炭占我国的一次能源的70%左右,水、核、石油占20％左右。
储量一万亿吨以上，如果没有新的替代能源产生的话，可采150以上。
神府14亿，准格尔更大，是世界上煤炭资源丰富的国家之一，发展煤炭工业具备资源条件。
由于地广、煤多，分布不均衡（东南缺、西北丰、西南求略大于供、东北适度）,决定了采煤方法五花八门,种类繁多。
美国是柱式体系,利用煤炭的历史七千多年，解放初到80年代，是发展最迅速的时期期，增长33倍,30年的时间，年递增12％.二、我国煤炭工业的发展现状目前年产量已达19个亿，居世界首位。
综采面：平均年产约100万吨，最高1000万吨,多集中在山西和陕蒙交界的神府。
普采面：平均年产约40万吨，最高90万吨.炮采面：平均年产约15万吨，最高50万吨出现了5。
5m厚煤层一次采全高采煤法 6m以上厚煤层综采放顶煤采煤法。
三、我国煤炭工业的发展存在问题及发展趋势存在问题：资源、环境、就业、发展均衡、安全等；发展趋势:安全高产高效、自动化、集约化、信息化、技术和管理科学化地位:石油逐渐短缺。
煤炭是长久能源。
正在发展煤的气化和液化。
近几年煤炭行业发展速度加快，产量继续增加，前途光明。
四、煤矿开采学的概念、内容煤炭开采学――是研究煤矿开采技术的综合性技术科学。
研究：采、掘、机、运、通、排。
战胜井上下的各种不利条件：暗、脏、湿、累、险。
煤矿开采学的基本内容：理论结合实际地阐述适应不同煤层赋存条件的各种采煤方法、准备方式、井田的开拓方式及设计等有关问题.阐述回采工作面—-采面布置及系统-—井田开拓之间的关系。
煤矿开采学课程教学大纲
煤矿开采学课程教学大纲第一部分大纲说明一、先修课程基础课；制图；力学；地质；测量；岩石力学。
二、适用范畴及属性采矿工程专业复习使用三、课程的目的与任务本课程是研究地下开采的综合性工程技术科学，是采矿、安全工程专业必修的专业课之一，目的培养学生对煤矿生产系统，煤矿建设，生产方针有全面了解。
四、课程的重点和差不多要求〔一〕本课程的重点重点要把握缓倾斜煤层的长壁采煤方法、预备方式和井田开拓三部分，训练学生进行方案设计的差不多技能。
〔二〕差不多要求要求学生把握煤矿开采的差不多原理，把握采煤方法、预备方式和井田开拓三部分内容。
并通过各种教学环节，使学生对矿井开采技术、机械化采煤等有较全面的认识和明白得。
并能运用所学理论知识解决生产中的问题。
五、本课程与其他相关课程的衔接和分工〝煤矿地质〞、〝煤矿测量〞是讲述矿图和煤柱留设方法，在本课程之前进行；〝井巷工程〞是述井巷断面和交岔点设计，在本课程之前进行。
〝矿井通风〞、〝矿山压力与操纵〞、〝矿井设计〞、〝专门开采〞应在在本课程之后进行。
六、执行大纲的几点说明执行本复习大纲前必须系统的学习完«煤矿开采学»和相关的课程；如基础课，制图；力学；地质；测量；岩石力学；〝矿井通风〞；〝矿山压力与操纵〞；〝矿井设计〞否那么不利于系统把握本课程的差不多内容。
第二部分课程内容大纲绪论介绍我国煤炭工业进展历程、趋势及煤矿开采学的差不多概念。
第一篇采煤方法第一章煤矿开采的差不多概念第一节煤田开发的概念介绍矿区、煤田、井田、矿井生产能力和井型、露天开采与地下开采的概念。
第二节矿井井巷名称及井田内划分l、介绍矿井井巷名称；2、井田内划分(分采区、分段、条带、盘区)。
第三节矿井生产的差不多概念1、井生产系统概念；2、矿井开拓、预备、回采的概念第二章采煤方法概念及分类第一节采煤方法的概念介绍采场、采煤方法、回采工作面、采煤系统、回采工艺的概念。
第二节采煤方法的分类及应用介绍壁式和柱式采煤方法的概念和特点。
第十三章采盘区准备巷道布置及参数分析
返回
21
一、采区倾斜长度
• 采区倾斜长度影响因素： • 1、地质因素， • 2、运输设备因素， • 3、掘进通风， • 4、区段斜长及数目， • 5、经济比较 • 合理的采区倾斜长度：
返回
22
二、采区走向长度
• 采区走向长度影响因素： • 1、地质因素， • 2、运输设备因素， • 3、采煤机械化水平， • 4、掘进通风， • 5、经济比较GO • 合理的采区走向长度：
返回
• 1、煤层上山的优缺点GO • 2、煤层上山的应用条件GO • 3、煤层上山受采动的影响GO • 4、改善煤层上山维护状况的措施GO
14
1、煤层上山的优缺点
返回
• 优点： • 1）岩巷工程量少，掘进费低； • 2）掘进速度快，采区准备期短； • 3）生产系统简单 • 缺点： • 1）巷道维护费高； • 2）煤柱损失多
返回23采区走Fra bibliotek长度经济比较最优化 返回
24
三、采区生产能力
返回
• 采区内同时生产的工作面数目GO
25
采区内同时生产的工作面数目 返回
26
1、采区采出率
返回
• 地质储量：勘探查明的总储量 • 工业储量： A、B、C 、D四个等级储量,前
三项为能利用储量，D级储量叫远景储量或 暂不能利用储量 • 设计储量： A、B、C三级之和减去地质损 失的那部分储量 • 可采储量：可以采出的储量= K(Z-P）
• 2、轨道集中巷超前掘进，可查明地质构造， 为岩石运输集中平巷掘进定向。。。
• 3、与“机轨合一”相比，区段过渡时通风方 便
• 4、运输平巷超前掘时，运料方便 • 5、便于排水，不影响运输巷 • 缺点：受采动影响大，维护较困难
8准备巷道布及参数分析
第一节 采区上下山布置
二、采区上山位置的选择
特点：★维护费用低； ★煤损少。可跨上山采，加大采面连续推进长度； ★生产系统可靠,通风条件好,易封闭采空区防自燃有利； ★不受煤层倾角影响，可定向按坡度取直掘进； ★能合理处理上山与平巷的相交工程，绕道工程量小。 ★岩石工程量大
3、上山的坡度
★一般与煤层倾角一致； ★当有变化时，力求使上山保持固定坡度；
适用条件：煤层数多，生产时间长，煤巷难以维护
第二节 区段集中平巷布置及层间联系
三、机轨合一岩巷布置
特点：胶带运输和轨道 运输集中巷布置在同 一条断面较大的岩石
布置方巷式道：内 ★机轨合一巷的轨道置于远 离煤层一侧，轨上通过中部 车场直接与其相连，不穿越 输送机；区段石门与各分层 平巷联系则需穿输送机，抬 高输送机 ★轨道置于靠近煤层一侧时，
第三节 采（盘）参数 二、采区走向长度
技术因素: 技术上的因素主要考虑区段巷道的运输、掘进和 供电和采煤机械化程度等问题。 ☆区段平巷铺设刮板输送机运煤走向长度800～1000m ☆区段平巷采用胶带运输送运煤走向长度单翼800～1200m， 两翼1500～2400m，或更长 ☆单巷掘进时，受掘进通风影响，采取措施后≧1000m； 考虑供电线路的长短：380V，≦400m；660V， 700～1000m 超过1000m，必须采用升高电压或采用移动变电站供电系统。 综采采用移动变电站供电，电压一般为1140V和3300V两种。 采煤机械化程度：综采工作面连续推进1年左右；普采两翼采 区1000～1500m 经济因素: 在经济上，采区走向长度的变化将引起掘进费、 维护费和运输费的变化
第一节 采区上下山布置
三、采区上山数目及相对位置选择
2、上山配置、相互位置及适用条件
3采煤方法及采区巷道布置
3采煤方法及采区巷道布置采煤方法及采区巷道布置是煤矿开采工艺的重要组成部分，对于煤矿的安全高效开采起着关键作用。
下面将介绍三种常见的采煤方法以及采区巷道布置。
一、采煤方法1.连续采煤法连续采煤法是一种高效的采煤方法，主要适用于煤层较厚、倾角适中的工作面。
该方法主要设备包括采煤机、运煤机、控制装置等。
采煤机负责切割煤层并将煤炭切割下来，运煤机将切割下来的煤炭运送到地面。
该方法的优点是生产效率高，能够实现连续采掘和运输，节约人力资源。
但是，该方法的设备成本高，对煤层的适应性较差。
2.综放采煤法综放采煤法是一种将掘进和支护相结合的采煤方法，主要适用于煤层较薄、顶底板条件较差的工作面。
该方法主要设备包括掘进机、支架、运输设备等。
掘进机负责掘进煤巷，支架负责支护巷道，运输设备负责将煤炭运送到地面。
该方法的优点是适应性强，能够应对复杂的煤层条件，对矿井的资源利用率高。
但是，该方法的操作过程较为复杂，工作面的利用率相对较低。
3.综合采煤法综合采煤法是一种将连续采煤法和综放采煤法相结合的采煤方法，主要适用于煤层良好、顶底板条件相对较好的工作面。
该方法通过采煤机进行切割煤层，并在切割过程中及时进行支护，确保工作面的稳定和安全。
该方法的优点是兼具连续采煤法和综放采煤法的优点，同时具备高效生产和安全稳定的特点。
缺点是设备及设施投资较大。
采区巷道的布置是保障采煤工作面安全高效运行的关键。
巷道布置要考虑的因素包括煤层的倾角、煤层的良好程度、地质条件等。
1.主采巷道主采巷道是连接工作面与井口的主要通道，负责将采出的煤炭运至井口。
主采巷道的布置应符合矿井的开采设计要求和工艺流程。
主采巷道通常位于煤层顶板下方，保证煤层的稳定。
主采巷道的布置要考虑采煤机的运输要求，保证煤炭运输的安全和顺畅。
2.回采巷道回采巷道是采煤工作面与主采巷道之间的通道，负责支持主采巷道的运输工作。
回采巷道的布置要充分考虑采煤机的切割要求和支架的支护要求，保证回采巷道的通畅和安全。
