电路考试试题库及参考答案一. 选择题1. 下列哪个是电阻的单位？A. 欧姆(Ω)B. 安培 (A)C. 瓦特 (W)D. 埃伦 (E)2. 电压是什么物理量？A. 电荷B. 电流C. 功率D. 能量3. 以下哪个元件用来存储电荷？A. 电阻B. 电容C. 电感D. 变压器4. 交流电流的频率通常为：A. 10 HzB. 50 HzC. 100 HzD. 1000 Hz5. 串联电路中，总电阻等于：A. 所有电阻之和B. 所有电阻的乘积C. 电流和电压的比值D. 电荷和能量的比值二. 填空题1. 欧姆定律的数学表达式是 U = ____ × I。
2. 电容的单位是 ______ 。
3. 简化后的 Kirchhoff 定律可分为 ______ 定律和 _______ 定律。
4. 常用的交流电源电压为 ______ V。
5. 两个相同电阻值的电阻，串联后总电阻为原电阻的 _______ 倍。
三. 简答题1. 什么是欧姆定律？请写出其数学表达式，并解释其中各项的意义。
2. 怎样计算并联电路中的总电阻？给出计算公式并进行推导。
3. 请简要介绍直流电路和交流电路的区别，并指明在实际应用中各自的优缺点。
4. 什么是电感？简述电感的基本原理及其在电路中的作用。
5. 请解释 Kirchhoff 定律，并举例说明如何应用 Kirchhoff 定律解决复杂电路中的电流和电压问题。
四. 计算题1. 在一个直流电路中，电压为 12 V，电阻为4 Ω，求电流的大小。
2. 一个由两个相同电阻串联的电路中，电压为 10 V，总电阻为8 Ω，求每个电阻的阻值。
3. 一个由两个相同电阻并联的电路中，电压为6 V，总电流为2 A，求每个电阻的阻值。
4. 在一个交流电路中，电压值为 V = 220sin(377t)，求其频率和角频率。
5. 在一个电路中，有三个电阻分别为2 Ω、4 Ω 和6 Ω，串联连接并接入电源，电压为 12 V，求总电阻和电流大小。
第1章 试题库第2章三、单项选择题（建议每小题2分）1、当电路中电流的参考方向与电流的真实方向相反时，该电流（ B ） A 、一定为正值 B 、一定为负值 C 、不能肯定是正值或负值2、已知空间有a 、b 两点，电压U ab =10V ，a 点电位为V a =4V ，则b 点电位V b 为（ B ） A 、6V B 、－6V C 、14V3、当电阻R 上的u 、i 参考方向为非关联时，欧姆定律的表达式应为（ B ） A 、Ri u = B 、Ri u -= C 、 i R u =4、一电阻R 上u 、i 参考方向不一致，令u =－10V ，消耗功率为0.5W ，则电阻R 为（ A ） A 、200Ω B 、－200Ω C 、±200Ω5、两个电阻串联，R 1：R 2=1：2，总电压为60V ，则U 1的大小为（ B ） A 、10V B 、20V C 、30V6、已知接成Y 形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为（ C ） A 、全是10Ω B 、两个30Ω一个90Ω C 、全是90Ω7、电阻是（ C ）元件，电感是（ B ）的元件，电容是（ A ）的元件。
A 、储存电场能量 B 、储存磁场能量 C 、耗能8、一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ） A 、负载电阻增大 B 、负载电阻减小 C 、电源输出的电流增大 9、理想电压源和理想电流源间（ B ）A 、有等效变换关系B 、没有等效变换关系C 、有条件下的等效关系 10、当恒流源开路时，该恒流源内部（ B ）A 、有电流，有功率损耗B 、无电流，无功率损耗C 、有电流，无功率损耗五、计算分析题（根据实际难度定分，建议每题在6～12分范围） 1、图1.5.1所示电路，已知U =3V ，求R 。
（2Ω）2、图1.5.2所示电路，已知U S ＝3V ，I S ＝2A ，求U AB 和I 。
（3V 、5A ）3、图1.5.3所示电路，负载电阻R L 可以任意改变，问R L 等于多大时其上可获得最大功率，并求出最大功率P Lmax 。
电路期末考试题及答案1. 选择题1) 一个电路中有一个电源，一个电阻和一个电容器，如果电源的电压稳定为3V，电阻的阻值为2Ω，电容器的电容为6μF，则此电路的时间常数（τ）为多少？a. 2μsb. 3μsc. 6μsd. 12μs答案：c. 6μs2) 在一个RLC谐振电路中，若电感L为0.3H，电容C为2μF，则当谐振频率为10kHz时，电路的阻抗Z为多少？a. 5Ωb. 10Ωc. 15Ωd. 20Ω答案：d. 20Ω3) 在一个串联电路中，有一个电源、一个电阻R1和一个电感L，当开关S刚刚闭合瞬间，电路中的电流为零。
此时以下哪个说法是正确的？a. 电阻R1上的电压为零，电感L上的电压不为零b. 电阻R1上的电压不为零，电感L上的电压为零c. 电阻R1上的电压和电感L上的电压均为零d. 电阻R1上的电压和电感L上的电压均不为零答案：c. 电阻R1上的电压和电感L上的电压均为零2. 填空题1) 欧姆定律描述了电路中的电压、电流和________之间的关系。
答案：电阻2) 串联电路中，总阻值等于各个电阻的阻值之________。
答案：和3) 在一个RLC电路中，当电流的频率与电路的谐振频率相同时，该电路呈________。
答案：共振3. 解答题1) 请简要解释电容器的作用和原理。
答：电容器是一种被用来存储电能的器件。
它由两块金属导体（即电极板）和介质（即电容介质）组成，电容介质可以是空气、塑料、陶瓷或电解质等。
当电容器接通电源后，电极板上会产生正负电荷，形成电场。
这时，电容器会储存能量，其中储存的能量量与电容器的电压和电容成正比。
2) 解释直流和交流电的区别。
答：直流电（DC）和交流电（AC）是两种常见的电流类型。
直流电的电流方向始终保持不变，电压稳定，例如电池供电的电路。
交流电的电流方向会定期变换，电压随时间变化，例如在家中使用的电源。
因此，直流电和交流电的主要区别在于电流方向和电压变化形式。
模拟电路考试题及答案解析一、选择题（每题2分，共20分）1. 在理想运算放大器中，输入电阻是：A. 有限的B. 无穷大C. 零D. 1Ω答案：B解析：理想运算放大器的输入电阻是无穷大，意味着它不会从信号源吸取电流。
2. 一个基本的共射放大电路中，如果基极电流增加，集电极电流将：A. 增加B. 减少C. 不变D. 先增加后减少答案：A解析：在共射放大电路中，集电极电流与基极电流成正比，这是通过晶体管的电流放大作用实现的。
3. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可模拟D. 可测量答案：B解析：模拟信号是连续的，可以模拟现实世界中的变化，并且可以测量，但不是可量化的，因为它们不是离散的数字值。
4. 一个理想的二极管在正向偏置时：A. 导通B. 截止C. 振荡D. 短路答案：A解析：理想二极管在正向偏置时导通，允许电流通过。
5. 一个RC低通滤波器的截止频率是：A. \( f_c = \frac{1}{2\pi RC} \)B. \( f_c = \frac{1}{RC} \)C. \( f_c = \frac{2\pi}{RC} \)D. \( f_c = \frac{RC}{2\pi} \)答案：A解析：RC低通滤波器的截止频率是信号频率下降到最大值的\( \frac{1}{\sqrt{2}} \)时的频率，公式为\( f_c =\frac{1}{2\pi RC} \)。
...（此处省略其他选择题）二、简答题（每题10分，共20分）1. 解释什么是负反馈，并说明其在放大电路中的作用。
答案：负反馈是指将放大电路的输出信号的一部分以相反相位反馈到输入端。
负反馈可以提高放大电路的稳定性，减少非线性失真，增加带宽，并提高输入和输出阻抗。
2. 描述运算放大器的基本组成及其工作原理。
答案：运算放大器由两个输入端（一个反相输入端和一个非反相输入端）、一个输出端以及内部的差分放大器、电压放大器和输出级组成。
电路考试试题库及参考答案一、选择题1. 在电路中，电流的流动方向是：A. 从正极流向负极B. 从负极流向正极C. 无固定方向D. 以上都不对参考答案：A2. 欧姆定律的基本表达式是：A. V = IRB. I = V/RC. R = V/ID. 以上都是参考答案：D3. 一个电阻为100Ω，通过它的电流为0.2A，根据欧姆定律，两端电压为：A. 20VB. 4VC. 10VD. 5V参考答案：A二、简答题1. 什么是基尔霍夫电压定律（KVL）？参考答案：基尔霍夫电压定律指出，在任何闭合电路中，沿着闭合路径的电压降总和等于电压升总和。
2. 什么是叠加定理？参考答案：叠加定理是指在电路中，任何节点的电压或任何回路的电流都可以看作是各个独立电源单独作用时在该节点或回路产生的电压或电流的代数和。
三、计算题1. 给定一个串联电路，其中包含三个电阻分别为R1=200Ω，R2=300Ω，R3=500Ω。
若电路两端电压为120V，求流过R1的电流。
参考答案：首先计算总电阻R_total = R1 + R2 + R3 = 1000Ω。
根据欧姆定律，电流I = V / R_total = 120V / 1000Ω = 0.12A。
由于是串联电路，流过R1的电流等于流过整个电路的电流，即0.12A。
2. 一个并联电路中包含两个电阻，R1=100Ω，R2=200Ω，电路两端电压为24V。
求通过R1的电流。
参考答案：由于是并联电路，两端电压相同，即R1两端电压为24V。
根据欧姆定律，I1 = V / R1 = 24V / 100Ω = 0.24A。
四、分析题1. 一个电路包含一个10V的直流电源，一个1000Ω的电阻，一个电容器C=100μF，以及一个开关。
当开关闭合时，描述电路中电流随时间的变化情况。
参考答案：当开关闭合时，电路中的电容器开始充电。
初始时刻，电容器的电压为0，电流最大，随着电容器充电，电压逐渐增加，电流逐渐减小。
电路基础模考试题（附参考答案）一、单选题（共30题，每题1分，共30分）1、在外施激励下的一阶动态电路不产生过渡过程的条件是( )A、全响应的初始值等于稳态响应的初始值；B、稳态分量的初始值等于暂态分量的初始值；C、无法确定。
D、零输入响应的初始值等于全响应的初始值；正确答案：A2、在不改变铁心材料、尺寸及电源频率情况下，增大交流铁心线圈电压有效值时，铁心损耗（）。
A、// 无法确定。
B、//减小；C、//不变；D、//增大；正确答案：D3、Uc(0_)=Uo 的RC 串联电路接通直流电压源的充电过程中,自由分量(暂态分量)的初始值等于( )。
A、UoB、UsC、Uo-UsD、Us-Uo正确答案：C4、对称三相正弦量（包括对称三相电动势，对称三相电压、对称三相电流）的瞬时值之和恒等于( )。
A、120B、1C、-120D、0正确答案：D5、三线制Ｙ联接电路中三个线电流瞬时值之和（）。
A、不能确定B、等于零C、恒等于零D、不等于零正确答案：C6、串联电路在正弦交流电压源激励下,若，电源电压，电路的阻抗角为 ,则在下列情况中时,电路仍需经历过渡过程的情况是( )A、=0；B、=+-180C、=f ；D、无法确定。
正确答案：A7、一台三相电动机绕组星形连接，接到的三相电源上，测得线电流，则电动机每组绕组的阻抗为( ) 。
A、22B、11C、38D、66正确答案：A8、三相电路中线电压不对称,则三个线电压瞬时值的和（）。
A、等于零B、无法确定C、大于零D、小于零正确答案：A9、铁心线圈接于正弦电压源上，在不改变电压有效值、频率及线圈匝数的情况下增大铁心中的空气隙，则线圈电流的最大值将（）。
A、//减小；B、//不变；C、//增大；D、// 无法确定。
正确答案：C10、在交流铁心线圈电流的三个分量中，属无功分量的是（）。
A、//磁滞分量；B、//涡流分量；C、// 无法确定。
D、//磁化分量；正确答案：D11、三相电路中每相独立源或负载的电流叫（）。
电工笔试题目及答案1. 题目一：电路基础知识问题：请解释下列电路元件的作用：(a) 电阻(b) 电容(c) 电感答案：(a) 电阻：电阻是一种将电能转化为其他形式的元件，它通过给电流施加阻碍来限制电流的流动。
电阻的作用是稳定电流，降低电压或产生热量。
(b) 电容：电容是一种存储电能的元件，能够将电能存储在电场中。
电容的作用是储存和释放电荷，平滑电流，以及调整电路的频率响应。
(c) 电感：电感是一种储存磁能的元件，能够通过感应电压来产生电流。
电感的作用是限制电流的变化率，滤除高频噪声，以及储存和释放能量。
2. 题目二：电路分析问题：请计算以下电路中电流I的值：(图略)答案：根据所给电路图，我们可以使用基尔霍夫定律进行电流计算。
具体计算过程如下：(详细计算过程略)最终，我们得到电流I的值为x Ampere。
3. 题目三：安全与维护问题：当需要进行电气设备的维护和保养时，应该采取哪些安全措施？答案：- 断电：在进行任何电气设备的维护和保养之前，必须先切断设备的电源，避免电击和其他意外伤害的发生。
- 使用个人防护装备：在维护过程中，应佩戴适当的个人防护装备，如绝缘手套、护目镜等，以确保工作人员的安全。
- 防止误操作：要确保维修人员了解设备操作程序，并采取适当的措施，防止误操作引发事故。
- 定期检查设备：定期检查电气设备的工作状态，及时发现和修复潜在的故障，减少意外风险。
4. 题目四：故障排查问题：当电路中发生故障时，应该采取哪些步骤进行故障排查？答案：- 检查电源：首先检查电路的电源是否正常供电，确保电压和频率符合要求。
- 检查连线：仔细检查电路连线是否松动、烧毁或断开。
确保所有连接牢固可靠。
- 使用测试工具：使用适当的测试工具，如万用表、电压表等，测量电压、电流和电阻值，以确定故障点。
- 逐步排查：从电源端开始逐步排查，检查每个元件是否正常工作，找出引起故障的元件。
- 修复或更换故障部件：根据检查结果，修复或更换故障元件，确保电路恢复正常运行。
电路基础模拟考试题含参考答案一、单选题（共60题，每题1分，共60分）1、不允许把()以上的照明灯作为机床的局部照明中。
A、36VB、40VC、50VD、以上皆正确正确答案：A2、三极管各管脚的电流分配关系是()。
A、Ie=Ib+IcB、Ib=Ie+IcC、Ic=Ib+IeD、以上皆正确正确答案：A3、低电压单相触电、两相触电会造成()。
A、电击B、电伤C、无法确定D、以上皆正确正确答案：C4、周期和频率之间有()关系。
A、倒数B、乘数C、被除数D、以上皆正确正确答案：A5、通常()是一种严重事故,应尽力预防。
A、开路B、闭路C、回路D、短路正确答案：D6、“”的灯泡接入的电路中,通过灯丝的实际电流是()。
A、2;B、0.25。
C、0.5;D、1;正确答案：B7、电流的大小用电流强度来表示,其数值等于单位时间内穿过导体横截面的()代数和。
A、电量(电荷)B、电流强度C、功率D、电流正确答案：A8、一只电阻阻值为4Ω,另一只为8Ω,把两电阻串联起来,其电阻值为()。
A、4ΩB、12ΩC、9ΩD、以上皆正确正确答案：B9、要在220V交流电电路中接入一个电容器,其工作电压应取()。
A、220VB、25OVC、400VD、1000V正确答案：C10、单相桥式全波整流电路,使用个二极管()。
A、2B、6C、4D、以上皆正确正确答案：C11、万用表不能直接用来测量()。
A、电阻B、电流C、电功率D、电压正确答案：C12、周期T和频率f三者之间的关系正确的为()。
A、T=fB、T与f无关C、T=1/f正确答案：C13、交流电变化得越快,说明交流电的周期()。
A、无法判断B、越大C、越小正确答案：C14、相量只能表示交流电的有有效值(或最大值)和()。
A、初相位B、相位C、频率正确答案：A15、为了保证连接导线的机械高度,导线的截面积最小不低于()平方毫米。
A、1.0B、0.5C、2.0D、0.1正确答案：B16、并联电阻的等效电阻,它的倒数等于各支路电阻倒数()。
大学电路考试题及答案及解析大全一、选择题1. 在电路中，电压与电流之间的关系由哪个定律描述？A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：A解析：欧姆定律描述了电路中电压、电流和电阻之间的关系，即V = IR，其中V是电压，I是电流，R是电阻。
2. 一个电路中有两个电阻R1和R2串联，总电阻R等于多少？A. R1 + R2B. R1 * R2C. R1 / R2D. (R1 * R2) / (R1 + R2)答案：A解析：串联电路中，总电阻等于各个电阻的和，即R = R1 + R2。
3. 理想电压源与理想电流源的主要区别是什么？A. 理想电压源有内阻，理想电流源没有内阻B. 理想电压源的电压恒定，理想电流源的电流恒定C. 理想电压源不能短路，理想电流源不能开路D. 以上都是答案：B解析：理想电压源的特点是其两端电压恒定，而理想电流源的特点是其电流恒定。
其他选项描述的是它们的一些特性，但不是它们的主要区别。
二、计算题1. 电路中有三个电阻R1 = 100Ω，R2 = 200Ω，R3 = 300Ω，它们并联连接。
求总电阻R总。
答案：25Ω解析：并联电路中，总电阻的倒数等于各个电阻倒数之和，即1/R总 = 1/R1 + 1/R2 + 1/R3。
代入数值计算得1/R总 = 1/100 + 1/200 + 1/300 = 0.025，所以R总= 1 / 0.025 = 40Ω。
2. 一个RL串联电路，电阻R = 100Ω，电感L = 0.5H，交流电源电压有效值为220V，频率为50Hz。
求电路的总阻抗Z、电流I的有效值以及功率P。
答案：Z = 100 + j50Ω，I = 2.2A，P = 484W解析：首先计算感抗XL = 2πfL = 2π(50)(0.5) = 50Ω。
电路的总阻抗为Z = R + jXL = 100 + j50Ω。
电流I的有效值可以通过电压除以总阻抗求得，即I = V / Z = 220 / (100 + j50) = 2.2A。

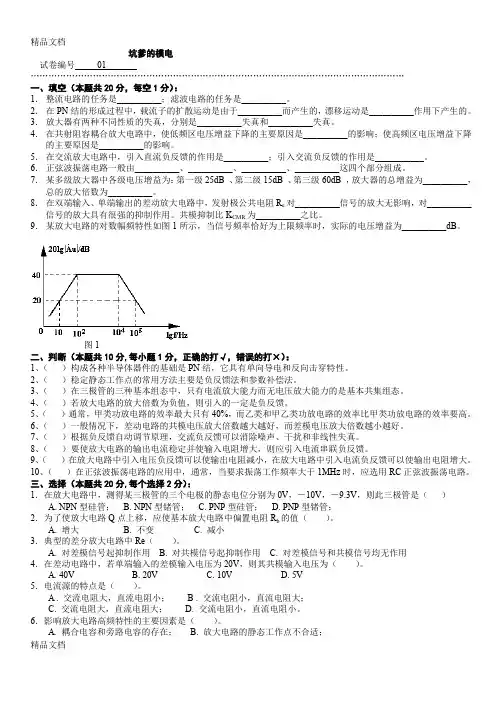

坑爹的模电试卷编号01 ………………………………………………………………………………………………………………一、填空（本题共20分，每空1分）：1．整流电路的任务是__________；滤波电路的任务是__________。
2．在PN结的形成过程中，载流子的扩散运动是由于__________而产生的，漂移运动是__________作用下产生的。
3．放大器有两种不同性质的失真，分别是__________失真和__________失真。
4．在共射阻容耦合放大电路中，使低频区电压增益下降的主要原因是__________的影响；使高频区电压增益下降的主要原因是__________的影响。
5．在交流放大电路中，引入直流负反馈的作用是__________；引入交流负反馈的作用是___________。
6．正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。
7．某多级放大器中各级电压增益为：第一级25dB 、第二级15dB 、第三级60dB ，放大器的总增益为__________，总的放大倍数为__________。
8．在双端输入、单端输出的差动放大电路中，发射极公共电阻R e对__________信号的放大无影响，对__________信号的放大具有很强的抑制作用。
共模抑制比K CMR为__________之比。
9．某放大电路的对数幅频特性如图1所示，当信号频率恰好为上限频率时，实际的电压增益为__________dB。
图1二、判断（本题共10分,每小题1分，正确的打√，错误的打×）：1、（）构成各种半导体器件的基础是PN结，它具有单向导电和反向击穿特性。
2、（）稳定静态工作点的常用方法主要是负反馈法和参数补偿法。
3、（）在三极管的三种基本组态中，只有电流放大能力而无电压放大能力的是基本共集组态。
4、（）若放大电路的放大倍数为负值，则引入的一定是负反馈。
