电路电子技术综合考试试题及答案(选择题)

电工电子技术测试题（含答案）一、单选题（共37题，每题1分，共37分）1.在有线广播中的扬声器多数是采用( )扬声器。

A、号筒式高音B、电动纸盆式C、舌簧D、压电正确答案：A2.视频信号画面的像素数量D1指( )A、352 X 288B、704 X 576C、720 X 576D、1280 X 720正确答案：C3.属于集中控制方式的网络拓朴结构是( )。

A、树型结构B、总线结构C、环型结构D、星型结构正确答案：D4.以下数字码型中,不具备一定的检测差错能力码为( )。

A、NRZ码B、CMI码C、AMI码D、HDB3码正确答案：A5.100W扩音机输出阻抗是( )。

A、50欧B、36欧C、30欧D、60欧正确答案：B6.在设备ZXR路由2842路由器时COM口的速率应设置为( )A、6400B、9200C、57600D、115200正确答案：B7.纳入IP数据网的红外故障,IP网管机房人员要利用PING命令在( )内判断出故障区段,是属于IP网络故障还是地区接入或终端故障。

A、10分钟B、2分钟C、3分钟D、5分钟正确答案：D8.(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。

A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案：C9.视频会议终端设备的视频源切换属于( )检查项目。

A、月B、半年C、旬D、季正确答案：D10.扩音机开关置窄带时适用播放( )。

A、音乐B、语言C、录音D、扩音正确答案：B11.软件环回有( )。

A、外环回B、外环回,内环回C、设备环D、硬件环回正确答案：B12.路由器运行于OSI模型的( )。

A、传输层B、网络层C、应用层D、数据链路层正确答案：B13.在下列各网络结构中,共享资源能力最差的是( )。

A、总线结构B、网状结构C、星型结构D、树型结构正确答案：C14.MP板为系统主处理板,M灯亮表示此板为( )。

1.考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制。

4、面积等效原理指的是，_________相等而_______不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，应用最为广泛的是___________。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；(3) t2~t3时间段内，电流的通路为_______；(4) t3~t4时间段内，电流的通路为_______；(5) t4~t5时间段内，电流的通路为_______；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。

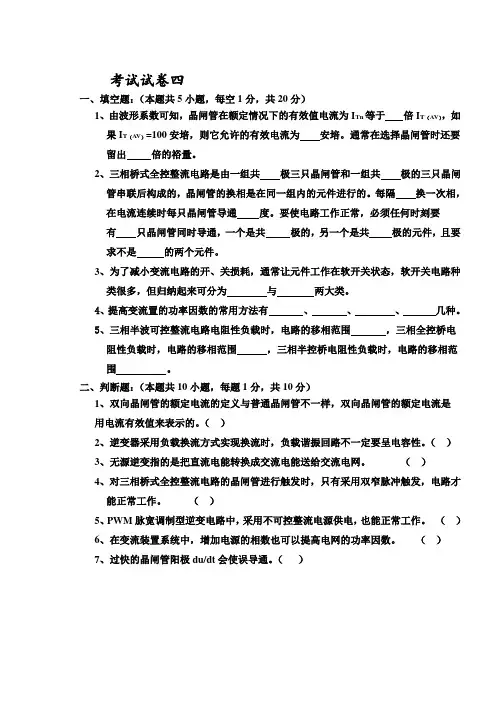

考试试卷四一、填空题：（本题共5小题，每空1分，共20分）1、由波形系数可知，晶闸管在额定情况下的有效值电流为I Tn等于倍I T（A V），如果I T=100安培，则它允许的有效电流为安培。

通常在选择晶闸管时还要（A V）留出倍的裕量。

2、三相桥式全控整流电路是由一组共极三只晶闸管和一组共极的三只晶闸管串联后构成的，晶闸管的换相是在同一组内的元件进行的。

每隔换一次相，在电流连续时每只晶闸管导通度。

要使电路工作正常，必须任何时刻要有只晶闸管同时导通，一个是共极的，另一个是共极的元件，且要求不是的两个元件。

3、为了减小变流电路的开、关损耗，通常让元件工作在软开关状态，软开关电路种类很多，但归纳起来可分为与两大类。

4、提高变流置的功率因数的常用方法有、、、几种。

5、三相半波可控整流电路电阻性负载时，电路的移相范围，三相全控桥电阻性负载时，电路的移相范围，三相半控桥电阻性负载时，电路的移相范围。

二、判断题：（本题共10小题，每题1分，共10分）1、双向晶闸管的额定电流的定义与普通晶闸管不一样，双向晶闸管的额定电流是用电流有效值来表示的。

（）2、逆变器采用负载换流方式实现换流时，负载谐振回路不一定要呈电容性。

（）3、无源逆变指的是把直流电能转换成交流电能送给交流电网。

（）4、对三相桥式全控整流电路的晶闸管进行触发时，只有采用双窄脉冲触发，电路才能正常工作。

（）5、PWM脉宽调制型逆变电路中，采用不可控整流电源供电，也能正常工作。

（）6、在变流装置系统中，增加电源的相数也可以提高电网的功率因数。

（）7、过快的晶闸管阳极du/dt会使误导通。

（）8、电流可逆斩波电路可实现直流电动机的四象限运行。

（）9、为避免三次谐波注入电网，晶闸管整流电路中的整流变压器应采用Y/Y接法（）10、在DC/DC变换电路中，可以采用电网换流方法。

（）三、选择题：（本题共10小题，每题1分，共10分）1、三相全控桥式整流电路带电阻负载，当触发角α=0º时，输出的负载电压平均值为（）。

大专电工电子技术考试试题及答案一、单项选择题（每题2分，共20分）1. 以下哪个元件是电流的通路？A. 开关B. 电阻C. 电感D. 电容答案：A2. 在交流电路中，电流和电压的相位关系是：A. 同相B. 反相C. 正交D. 随机答案：C3. 欧姆定律的公式是：A. V = IRB. V = I/RC. I = V/RD. I = VR答案：C4. 以下哪个不是半导体材料？A. 硅B. 锗C. 铜D. 砷化镓答案：C5. 晶体管的放大作用是通过控制哪个极的电流来实现的？A. 发射极B. 基极C. 集电极D. 栅极答案：B6. 整流电路的作用是将交流电转换为：A. 直流电B. 交流电C. 脉冲电D. 正弦波答案：A7. 以下哪个不是电磁波的传播方式？A. 反射B. 折射C. 衍射D. 吸收答案：D8. 以下哪个是数字信号的特点？A. 连续变化B. 离散变化C. 线性变化D. 非线性变化答案：B9. 以下哪个是模拟信号的特点？A. 离散变化B. 连续变化C. 线性变化D. 非线性变化答案：B10. 以下哪个不是电子电路的组成元件？A. 电阻B. 电容C. 电感D. 电池答案：D二、多项选择题（每题3分，共15分）1. 以下哪些是电磁波的特性？A. 反射B. 折射C. 衍射D. 吸收答案：ABCD2. 以下哪些是数字电路的基本逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：ABCD3. 以下哪些是模拟电路的基本元件？A. 电阻B. 电容C. 电感D. 二极管答案：ABC4. 以下哪些是晶体管的类型？A. NPNB. PNPC. N型D. P型答案：AB5. 以下哪些是整流电路的类型？A. 半波整流B. 全波整流C. 桥式整流D. 倍压整流答案：ABCD三、判断题（每题1分，共10分）1. 电流的方向是从正极流向负极。

（对）2. 欧姆定律适用于直流电路和交流电路。

（错）3. 半导体材料的导电性介于导体和绝缘体之间。

电工电子技术试题及答案一、选择题（每题2分，共20分）1. 电路中的基本元件包括电阻、电容和（）。

A. 电感B. 变压器C. 电源D. 继电器2. 欧姆定律描述的是电流、电压和电阻之间的关系，其表达式为（）。

A. V = IRB. I = V/RC. R = V/ID. All of the above3. 以下哪个不是半导体材料？（）A. 硅B. 锗C. 铜D. 砷化镓4. 在三相交流电中，相电压指的是（）。

A. 任意一相与中性点之间的电压B. 任意两相之间的电压C. 任意一相与另一相之间的电压D. 电源线之间的电压5. 电流的单位是（）。

A. 安培（A）B. 伏特（V）C. 欧姆（Ω）D. 瓦特（W）6. 电容器在交流电路中起到的作用是（）。

A. 阻抗B. 短路C. 滤波D. 整流7. 以下哪个是数字电路的基本逻辑门？（）A. 与门（AND）B. 非门（NOT）C. 异或门（XOR）D. All of the above8. 电磁感应定律是由哪位科学家发现的？（）A. 牛顿B. 法拉第C. 欧姆D. 爱迪生9. 在电子电路中，二极管的主要作用是（）。

A. 放大信号B. 整流C. 滤波D. 稳压10. 以下哪个不是电子元件的测量工具？（）A. 万用表B. 示波器C. 电阻箱D. 电烙铁二、填空题（每题2分，共20分）11. 电流的国际单位是______。

12. 电感元件在直流电路中相当于______。

13. 晶体管的三个主要极是发射极、基极和______。

14. 电路中的功率P可以表示为P = VI，其中I是______。

15. 电阻的单位是欧姆，符号为______。

16. 一个完整的正弦波周期包括正半周期和______。

17. 电子电路中的寄生电容通常会引起______效应。

18. 稳压二极管的主要作用是______电压。

19. 运算放大器是一种具有______特性的放大器。

20. 电流的热效应可以用来进行______。

电工电子技术试题库考试试卷期末考试试卷及答案详解一、选择题（每题2分，共20分）1. 以下哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 二极管答案：D解析：基本的电路元件包括电阻、电容和电感。

二极管属于半导体器件，不属于基本电路元件。

2. 在串联电路中，电流处处相等，以下哪个说法正确？A. 电压处处相等B. 功率处处相等C. 电阻处处相等D. 电容处处相等答案：B解析：在串联电路中，电流处处相等，因此功率处处相等。

电压、电阻和电容在串联电路中不一定相等。

3. 以下哪个属于非线性电阻？A. 线性电阻B. 热敏电阻C. 光敏电阻D. 所有以上选项答案：D解析：非线性电阻包括线性电阻、热敏电阻和光敏电阻等。

4. 以下哪个不属于放大器的分类？A. 电压放大器B. 功率放大器C. 频率放大器D. 直流放大器答案：C解析：放大器的分类主要有电压放大器、功率放大器、频率放大器和直流放大器等。

频率放大器不属于放大器的分类。

5. 以下哪个是模拟信号的特点？A. 连续性B. 离散性C. 确定性D. 随机性答案：A解析：模拟信号具有连续性，而数字信号具有离散性。

二、填空题（每题3分，共15分）6. 在并联电路中，电压处处相等，电流等于各支路电流的______。

答案：和解析：在并联电路中，电压处处相等，电流等于各支路电流的和。

7. 电路元件按照其在电路中的作用可分为______元件和______元件。

答案：有源元件，无源元件解析：电路元件按照其在电路中的作用可分为有源元件（如电源、信号源等）和无源元件（如电阻、电容、电感等）。

8. 放大器的输入信号与输出信号的相位关系称为______。

答案：相位移解析：放大器的输入信号与输出信号的相位关系称为相位移。

9. 模拟信号经过采样和量化后，变为______信号。

答案：数字信号解析：模拟信号经过采样和量化后，变为数字信号。

三、判断题（每题2分，共10分）10. 在串联电路中，电压处处相等。

电子技术基础试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，逻辑“与”门的输出为“1”的条件是：A. 所有输入都为“1”B. 至少有一个输入为“0”C. 至少有一个输入为“1”D. 所有输入都为“0”答案：A2. 下列哪个元件不是半导体器件？A. 二极管B. 三极管C. 电容D. 场效应管答案：C3. 在模拟电路中，放大器的增益通常指的是：A. 输入电压与输出电压之比B. 输入电流与输出电流之比C. 输入功率与输出功率之比D. 输出电压与输入电流之比答案：A4. 以下哪种波形不是周期性波形？A. 正弦波B. 方波C. 锯齿波D. 随机噪声答案：D5. 在数字电路中，逻辑“或”门的输出为“0”的条件是：A. 所有输入都为“1”B. 所有输入都为“0”C. 至少有一个输入为“1”D. 至少有一个输入为“0”答案：B6. 以下哪种材料通常用于制作二极管的PN结？A. 硅B. 铜C. 铁D. 铝答案：A7. 一个理想的运算放大器具有以下哪个特性？A. 有限的输入阻抗B. 有限的输出阻抗C. 无限的输入阻抗D. 无限的输出阻抗答案：C8. 在数字电路中，D触发器的输出状态取决于：A. 当前时钟脉冲B. 上一个时钟脉冲C. 初始状态D. 外部输入答案：B9. 以下哪种波形的频率是固定的？A. 正弦波B. 随机噪声C. 锯齿波D. 方波答案：A10. 在模拟电路中，滤波器的作用是：A. 放大信号B. 抑制噪声C. 产生振荡D. 转换信号答案：B二、多项选择题（每题3分，共15分，每题至少有两个正确选项）1. 下列哪些元件可以用于整流电路？A. 二极管B. 三极管C. 电容D. 电感答案：A D2. 在数字电路中，下列哪些逻辑门可以实现逻辑“与”功能？A. 与门B. 或门C. 非门D. 异或门答案：A3. 以下哪些因素会影响二极管的正向导通电压？A. 材料B. 温度C. 电流D. 反向电压答案：A B C4. 在模拟电路中，以下哪些元件可以用于信号放大？A. 运算放大器B. 电阻C. 电容D. 二极管答案：A D5. 以下哪些波形属于非周期性波形？A. 正弦波B. 方波C. 锯齿波D. 随机噪声答案：D三、填空题（每题2分，共20分）1. 在数字电路中，逻辑“非”门的输出是输入的________。

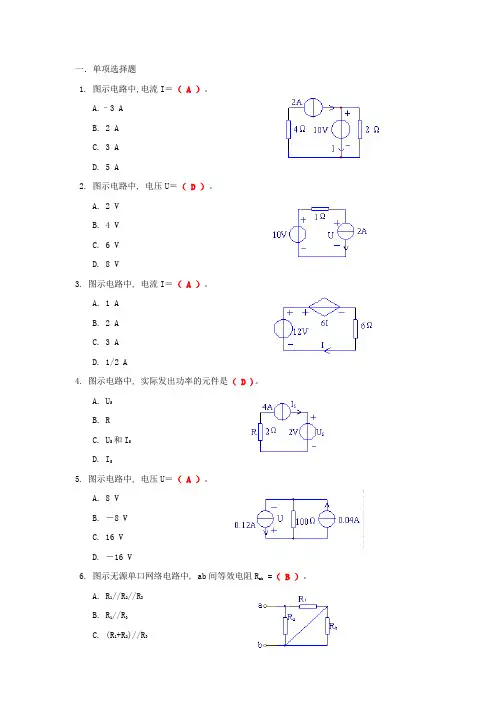

一．单项选择题1. 图示电路中,电流I＝（ A ）。

A.–3 AB. 2 AC. 3 AD. 5 A2. 图示电路中, 电压U＝（ D ）。

A. 2 VB. 4 VC. 6 VD. 8 V3. 图示电路中, 电流I＝（ A ）。

A. 1 AB. 2 AC. 3 AD. 1/2 A4. 图示电路中, 实际发出功率的元件是（ D )。

A. U S。

B. RC. U S和I SD. I S5. 图示电路中, 电压U＝（ A ）。

A. 8 VB. －8 VC. 16 VD. －16 V6. 图示无源单口网络电路中, ab间等效电阻R ab =（ B ）。

A. R1//R2//R3B. R1//R3C. (R1+R2)//R3D. (R1+R3)//R27. 图示电路中, 电流I＝（ B ）。

A. 5 AB. －5 AC. 1 AD. 2 A8 . 图示一阶电路中,开关在t＝0时闭合，电容初始电压u C（0+）= ( C )。

A. -5 VB. 10 VC. 5 VD. 20 V9. 图示电路中, 电压源单独作用时，电流I＝（ B ）。

A. 0 AB. 1 AC. －1 AD. 1.5 A10. 图示电路中, ab短路线中电流I ab = ( A ）。

A. 1 AB. 2 AC. 3 AD. -1 A11. 图示电路中, 电流I＝（ A ）。

A. –4AB. 4AC. –2AD. –3A12. 图示电路中, 电压U＝（ C ）。

A. 3 VB. -3 VC. -6 V 。

D. 6 V13. 图示电路, ab 间电压U ab = ( D )。

A. 8 V B. 7 VC. 5 VD. 3 V14．稳压二极管是一个可逆击穿二极管，稳压时工作在（ B ）状态，但其两端电压必须（ C ）它的稳压值Uz 才有导通电流，否则处于（ F ）状态。

A 、正偏 B 、反偏 C 、大于 D 、小于 E 、导通 F 、截止15．用直流电压表测得放大电路中某三极管各极电位分别是2V 、6V 、2.7V ，则三个电极分别是（ C ），该管是（ D ）型。

《电力电子技术》测试题及其答案一、判断题1、表示各种电力半导体器件的额定电流，都是以平均电流表示的。

（错）2、对于门极可关断晶闸管，当门极上加正触发脉冲时可使晶闸管导通，当门极加上足够的负触发脉冲时又可使导通着的晶闸管关断。

（对）3、晶闸管由正向阻断状态变为导通状态所需要的最小门极电流，称为该管的维持电流。

（错）4、在规定条件下，不论流过晶闸管的电流波形如何，也不论晶闸管的导通角是多大，只要通过管子的电流的有效值不超过该管额定电流的有效值，管子的发热就是允许的。

（错）5、三相半波可控整流电路的最大移相范围是0°～180°。

（错）6、无源逆变是将直流电变换为某一频率或可变频率的交流电供给负载使用。

（错）7、正弦波脉宽调制（SPWM）是指参考信号为正弦波的脉冲宽度调制方式。

（对）8、直流斩波器可以把直流电源的固定电压变为可调的直流电压输出。

（错）9、斩波器的定频调宽工作方式，是指保持斩波器通端频率不变，通过改变电压脉冲的宽度来使输出电压平均值改变。

（对）10、电流型逆变器抑制过电流能力比电压型逆变器强，适用于经常要求起动、制动与反转拖动装置。

（对）11、三相桥式全控整流大电感负载电路工作于整流状态时，其触发延迟角的最大移相范围为0°～90°。

（对）12、额定电流为100A的双向晶闸管与额定电流为50A两只反并联的普通晶闸管，两者的电流容量是相同的。

（错）13、晶闸管的正向阻断峰值电压，即在门极断开和正向阻断条件下，可以重复加于晶闸管的正向峰值电压，其值低于转折电压。

（对）14、在SPWM调制方式的逆变器中，只要改变参考信号正弦波的幅值，就可以调节逆变器输出交流电压的大小。

（错）15、在SPWM调制方式的逆变器中，只要改变载波信号的频率，就可以改变逆变器输出交流电压的频率16、若加到晶闸管两端电压的上升率过大，就可能造成晶闸管误导通。

（对）17、晶闸管整流电路中的续流二极管只是起到了及时关断晶闸管的作用，而不影响整流输出电压值及电流值。

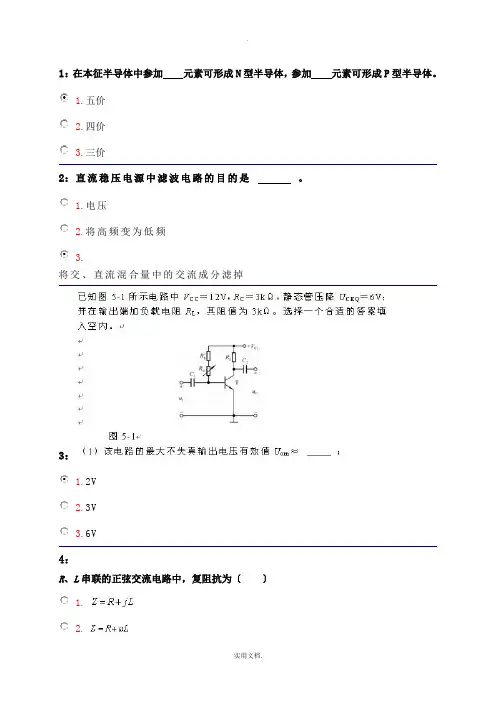

1：在本征半导体中参加 元素可形成N 型半导体，参加 元素可形成P 型半导体。

1.五价2.四价3.三价2：直流稳压电源中滤波电路的目的是 。

1.电压2.将高频变为低频3.将交、直流混合量中的交流成分滤掉3：1.2V2.3V3.6V4：R 、L 串联的正弦交流电路中，复阻抗为〔 〕1.2.3.5：欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入。

1.电压串联负反应2.电压并联负反应3.电流串联负反应4.电流并联负反应6：接成Y形的三个电阻都是30Ω，那么等效Δ形的三个电阻阻值为〔〕1.全是10Ω2.两个30Ω一个90Ω3.全是90Ω7：整流的目的是。

1.将交流变为直流2.将高频变为低频3.将正弦波变为方波8：电容元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将〔〕1.增大2.减小3.不变9：1.＞0V2.＝0V3.＜0V10：1.25°2.95°3.115°11：稳压管的稳压区是其工作在。

1.正向导通2.反向截止3.反向击穿12：工频电压有效值和初始值均为380V，那么该电压的瞬时值表达式为〔〕1.2.3.13：三相对称电路是指〔〕1.380V2.负载对称的电路3.电源和负载均对称的电路14：在单相桥式整流电路中，假设有一只整流管接反，那么。

1.输出电压约为2U D2.变为半波直流3.整流管将因电流过大而烧坏15：欲得到电流－电压转换电路，应在放大电路中引入。

1.电压串联负反应2.电压并联负反应3.电流串联负反应4.电流并联负反应16：设二极管的端电压为U，那么二极管的电流方程是。

1.I S e U2.3.17：RLC并联电路在f0时发生谐振，当频率增加到2f0时，电路性质呈〔〕1.电阻性2.电感性3.电容性18：实验室中的交流电压表和电流表，其读值是交流电的〔〕。

1.最大值2.有效值3.瞬时值19：欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入。

电子技术试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，以下哪个符号表示逻辑与门？A. ∨B. ∧C. ⊕D. ⊃答案：B2. 以下哪个选项是二进制数1011对应的十进制数？A. 10B. 11C. 12D. 13答案：B3. 在模拟电路中，晶体管通常用于实现以下哪种功能？A. 放大B. 计算C. 存储D. 显示答案：A4. 以下哪个选项是电子电路中常用的电源电压？A. 3.3VB. 5VC. 12VD. 所有选项答案：D5. 以下哪个元件是数字电路中常用的存储元件？A. 电阻B. 电容C. 二极管D. 触发器答案：D6. 在电子电路中，以下哪个符号表示地线？A. VccB. VddC. GndD. Vss答案：C7. 以下哪个选项是电子电路中常用的逻辑门？A. 与门B. 或门C. 非门D. 所有选项答案：D8. 在数字电路中，以下哪个符号表示逻辑非门？A. ∨B. ∧C. ⊕D. ¬答案：D9. 以下哪个元件是模拟电路中常用的放大元件？A. 电阻B. 电容C. 晶体管D. 二极管答案：C10. 以下哪个选项是电子电路中常用的信号频率？A. 1MHzB. 100MHzC. 1GHzD. 所有选项答案：D二、填空题（每题2分，共20分）1. 在数字电路中，一个逻辑高电平通常表示为______。

答案：12. 在模拟电路中，一个信号的频率为1MHz，其周期为______秒。

答案：1×10^-63. 一个完整的数字电路通常由______、______和输出三部分组成。

答案：输入，处理4. 在电子电路中，一个5V的电源电压可以提供______毫安的电流给一个10欧姆的电阻。

答案：5005. 一个二进制数10110转换为十进制数是______。

答案：226. 在电子电路中，一个电容的容值为0.1F，其存储的电荷量为100C，则其电压为______伏特。

答案：17. 一个晶体管的放大倍数为100，当基极电流为1mA时，集电极电流为______安培。

考试试卷一、填空题（本题共17小题，每空1分，共20分）1、晶闸管是硅晶体闸流管的简称，常用的外形有与。

2、选用晶闸管的额定电流时，根据实际最大电流计算后至少还要乘以。

3、晶闸管的导通条件是。

4、晶闸管的断态不重复峰值电压U DSM与转折电压U BO在数值大小上应为U DSMU BO。

5、从晶闸管的伏安特性曲线可知，晶闸管具有的特性。

6、把晶闸管承受正压起到触发导通之间的电角度称为。

7、触发脉冲可采取宽脉冲触发与双窄脉冲触发两种方法，目前采用较多的是触发方法。

8、可控整流电路，是三相可控整流电路最基本的组成形式。

9、在三相半波可控整流电路中，电感性负载，当控制角时，输出电压波形出现负值，因而常加续流二极管。

10、三相桥式整流电路中，当控制角α＝300时，则在对应的线电压波形上触发脉冲距波形原点为。

11、考虑变压器漏抗的可控整流电路中，如与不考虑漏抗的相比，则使输出电压平均值。

12、有源逆变器是将直流电能转换为交流电能馈送回的逆变电路。

13、有源逆变产生的条件之一是：变流电路输出的直流平均电压U d的极性必须保证与直流电源电势E d的极性成相连，且满足|U d|<|E d|。

14、为了防止因逆变角β过小而造成逆变失败，一般βmin应取，以保证逆变时能正常换相。

15、载波比(又称频率比)K是PWM主要参数。

设正弦调制波的频率为f r，三角波的频率为f c，则载波比表达式为K= 。

16、抑制过电压的方法之一是用吸收可能产生过电压的能量，并用电阻将其消耗。

17、斩波器的时间比控制方式分为、、三种方式。

二、选择题（本题共10小题，每题1分，共10分）1、晶闸管的伏安特性是指( )A、阳极电压与门极电流的关系B、门极电压与门极电流的关系C、阳极电压与阳极电流的关系D、门极电压与阳极电流的关系2、晶闸管电流的波形系数定义为( )A 、TdTf I I K =B 、dTTf I I K =C 、K f =I dT ·I TD 、K f =I dT -I T3、接有续流二极管的单相半控桥式变流电路可运行的工作象限是( )A 、第二象限B 、第三象限C 、第四象限D 、第一象限4、电阻性负载三相半波可控整流电路，相电压的有效值为U 2，当控制角α≤30°时，整流输出电压平均值等于( )A 、1.17U 2cos αB 、1.17U 2sin αC 、1.41U 2cos αD 、1.41U 2sin α5、在大电感负载三相全控桥中，整流电路工作状态的最大移相范围是（ ）A 、60°B 、180°C 、120°D 、90°6、对于三相半波可控整流电路，换相重叠角γ与哪几个参数有关( )A 、α、U 2、负载电流I d 以及变压器漏抗X CB 、α和U 2C 、α以及负载电流ID 、α、U 2以及变压器漏抗X C 7、单相全控桥式变流电路工作于有源逆变状态，在逆变角β期间，处于换相进行关断的晶闸管承受的电压是( )A 、反向电压B 、正向电压C 、零电压D 、交变电压 8、三相全控桥式有源逆变电路，晶闸管电流的有效值I T 为( )A 、d I 31B 、d I 31 C 、d I 32D 、I d 9、若增大SPWM 逆变器的输出电压基波频率，可采用的控制方法是( )A 、增大三角波幅度B 、增大三角波频率C 、增大正弦调制波频率D 、增大正弦调制波幅度 10、晶闸管固定脉宽斩波电路，一般采用的换流方式是( )A 、电网电压换流B 、负载电压换流C 、器件换流D 、LC 谐振换流三、简答题（本题共5小题，每小题5分，共25分）1、 维持晶闸管导通的条件是什么？怎样才能由导通变为关断？（5分）2、 要实现有源逆变，必须满足什么条件？哪些电路类型不能进行有源逆变？（5分）3、 什么是直流斩波电路？分别写出降压和升压斩波电路直流输出电压U 0与电源电压U d 的关系式。

德州科技职业学院机电系14级机电专业期末考试试题《电力电子技术》试卷一、选择（每题1.5分，共60分）1、晶闸管内部有（）个PN结。

A、1B、2C、3D、42、晶闸管在电路中的门极正向偏压（）越好。

A、越大B、越小C、不变D、越稳定3、晶闸管的通态电流（额定电流）是用电流的（）来表示的。

A、有效值B、最大值C、平均值D、瞬时值4、双向晶闸管是用于交流电路中的，其外部有（）个电极。

A、一个B、两个C、三个D、四个5、下列电力半导体器件电路符号中，表示IGBT器件电路符号的是（）6、比较而言，下列半导体器件中开关速度最快的是（）A、IGBTB、MOSFETC、GTRD、GTO 7、比较而言，下列半导体器件中开关速度最慢的是（）A、IGBTB、MOSFETC、GTRD、GTO8、比较而言，下列半导体器件中性能最好的是（）A、IGBTB、MOSFETC、GTRD、GTO9、比较而言，下列半导体器件中输入阻抗最大的的是（）A、IGBTB、MOSFETC、GTRD、GTO10、下列半导体器件中属于电流型控制器件的是（）A、IPMB、MOSFETC、IGBTD、GTO11、逆变电路输出频率较高时，电路中的开关元件应采用（）A、晶闸管B、单结晶体管C、电力晶体管D、绝缘栅双极型晶体管12、电力场效应管MOSFET适于在（）条件下工作A、直流B、低频C、中频D、高频13、要使绝缘栅双极型晶体管导通，应（）A、在栅极加正电压B、在集电极加正电压C、在栅极加负电压D、在集电极加负电压14、电力晶体管的开关频率（）电力场效应管A、稍高于B、低于C、远高于D、等于15、如晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压为（）A、700VB、750VC、800VD、850V16、下列电力电子器件中，（）的驱动功率小，驱动电路简单A、普通晶闸管B、可关断晶闸管C、电力晶体管D、功率场效应晶体管17、二极管两端加上正向电压时（）A、一定导通B、超过死区电压才导通C、超过0.3V才导通D、超过0.7V才导通18、下列电力半导体器件电路符号中，表示GTO器件电路符号的是（）19、下列电力半导体器件电路符号中，表示GTR器件电路符号的是（）20、下列电力半导体器件电路符号中，表示MOSFET器件电路符号的是（）21、单结晶体管振荡电路是利用单结晶体管的（）工作特性设计的A、截止区B、负阻区C、饱和区D、任意区域22、在晶闸管直流电动机调速系统中，改变（）就能改变直流电动机的转速。

电⼒电⼦技术选择题（附答案）电⼒电⼦技术选择题1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差度。

A、180°，B、60°，c、360°，D、120°2、α为度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

A，0度，B，60度，C，30度，D，120度，3、晶闸管触发电路中，若改变的⼤⼩，则输出脉冲产⽣相位移动，达到移相控制的⽬的。

A、同步电压，B、控制电压，C、脉冲变压器变⽐。

4、可实现有源逆变的电路为。

A、三相半波可控整流电路，B、三相半控桥整流桥电路，C、单相全控桥接续流⼆极管电路，D、单相半控桥整流电路。

5、在⼀般可逆电路中，最⼩逆变⾓βmin选在下⾯那⼀种范围合理。

A、30o-35o，B、10o-15o，C、0o-10o，D、0o。

6、在下⾯⼏种电路中，不能实现有源逆变的电路有哪⼏。

A、三相半波可控整流电路。

B、三相半控整流桥电路。

C、单相全控桥接续流⼆极管电路。

D、单相半控桥整流电路。

7、在有源逆变电路中，逆变⾓的移相范围应选为最好。

A、=90o∽180o，B、=35o∽90o，C、=0o∽90o，8、晶闸管整流装置在换相时刻（例如：从U相换到V相时）的输出电压等于。

A、U相换相时刻电压u U，B、V相换相时刻电压u V，C、等于u U+u V的⼀半即：9、三相全控整流桥电路，如采⽤双窄脉冲触发晶闸管时，下图中哪⼀种双窄脉冲间距相隔⾓度符合要求。

请选择。

10、晶闸管触发电路中，若使控制电压U C=0，改变的⼤⼩，可使直流电动机负载电压U d=0，使触发⾓α=90o。

达到调定移相控制范围，实现整流、逆变的控制要求。

B、同步电压，B、控制电压，C、偏移调正电压。

11、下⾯哪种功能不属于变流的功能（）A、有源逆变B、交流调压C、变压器降压D、直流斩波12、三相半波可控整流电路的⾃然换相点是( )A、交流相电压的过零点；B、本相相电压与相邻相电压正、负半周的交点处；C、⽐三相不控整流电路的⾃然换相点超前30°；D、⽐三相不控整流电路的⾃然换相点滞后60°。

.考试十二一、选择题：（本题共10小题，每小题2分，共20分）1、晶闸管的伏安特性是指( ) A.阳极电压与门极电流的关系 B.门极电压与门极电流的关系 C.阳极电压与阳极电流的关系D.门极电压与阳极电流的关系2、晶闸管电流的波形系数定义为( )A.T dTf I I K =B.dTT f I I K =C. K f =I dT ·I TD.K f =Id T -I T3、取断态重复峰值电压和反向重复峰值电压中较小的一个，并规化为标准电压等级后，定为该晶闸管的( ) A.转折电压B.反向击穿电压C.阈值电压D.额定电压4、单相半控桥式整流电路带纯电阻性负载时，晶闸管承受正向电压的最大值为( )A.2U 221B.2U 2C.2U 22D.2U 65、在三相桥式不可控整流电路中，整流输出电压的平均值为( )A.22U 34.2U 63≈π或B.22U 17.1U 263≈π或C ．22U 56.1U 62≈π或D.22U 78.0U 6≈π或6、将直流电能转换为交流电能供给负载的变流器是( ) A.有源逆变器 B.A/D 变换器 C.D/A 变换器D.无源逆变器7、全控桥式变流器直流电动机卷扬机拖动系统中，当降下重物时，Ud 与Ed 的比值为( )A.1E U dd> B.1E U dd< C.1E U dd= D.0E U dd=8、三相全控桥式有源逆变电路，晶闸管电流的有效值I T 为( ).A.d I 31B.dI 31C.d I 32D.I d9、三相全控桥式变流电路工作于有源逆变状态的条件是( )A.3π=αB.2π<α C.4π=αD.2π>α10、触发电路中的触发信号应具有（ ） A.足够大的触发功率 B.足够小的触发功率 C.尽可能缓的前沿D.尽可能窄的宽度二、问答题：（本题共4小题，每小题5分，共20分）1、什么是控制角а？导通角θ？为什么一定要在晶闸管承受正向电压时触发晶闸管？（5分）2、什么是有源逆变？实现有源逆变的条件是什么？哪些电路可以实现有源逆变？（5分）3、为什么半控桥的负载侧并有续流管的电路不能实现有源逆变？（5分）4、用单结晶体管的触发电路,当移相到晶闸管达到某一导通角时,再继续调大导通角时,忽然晶闸管变成全关断是何原因?（5分）三、计算题：（本题共1小题，共10分）1、具有续流二极管VDR 半波可控整流电路，对发电机励磁绕组供电。

电子技术考试题库及答案一、单项选择题（每题1分，共10分）1. 在数字电路中，逻辑“与”运算的输出为高电平的条件是：A. 所有输入都为高电平B. 至少有一个输入为高电平C. 至少有一个输入为低电平D. 所有输入都为低电平答案：A2. 以下哪种二极管是用于稳压的？A. 发光二极管B. 光电二极管C. 稳压二极管D. 变容二极管答案：C3. 在模拟电路中，放大器的增益通常表示为：A. 电压增益B. 电流增益C. 功率增益D. 阻抗增益答案：A4. 以下哪个元件不是基本的数字逻辑门？A. 与门B. 或门C. 非门D. 锁存器答案：D5. 晶体管的放大作用主要取决于其：A. 发射极B. 基极C. 集电极D. 所有选项答案：B6. 在数字电路中，一个D触发器的输出Q与输入D的关系是：A. Q = DB. Q = ¬ DC. Q = D'D. Q = ¬D'答案：A7. 以下哪种波形是正弦波？A. 方波B. 三角波C. 锯齿波D. 所有选项答案：A8. 在电子电路中，滤波器的作用是：A. 放大信号B. 减小噪声C. 改变信号频率D. 所有选项答案：B9. 以下哪种元件是半导体材料制成的？A. 电阻B. 电容C. 二极管D. 电感答案：C10. 以下哪种电路元件具有非线性特性？A. 电阻B. 电容C. 二极管D. 电感答案：C二、多项选择题（每题2分，共10分）1. 下列哪些是数字电路的特点？A. 离散值B. 连续值C. 高抗干扰性D. 低功耗答案：AC2. 在模拟电路中，下列哪些元件可以用于滤波？A. 电阻B. 电容C. 二极管D. 电感答案：BCD3. 以下哪些是基本的数字逻辑运算？A. 与B. 或C. 非D. 加答案：ABC4. 在电子电路中，下列哪些元件可以用于信号放大？A. 晶体管B. 电阻C. 电容D. 电感答案：A5. 下列哪些是电子电路中的无源元件？A. 电阻B. 电容C. 二极管D. 晶体管答案：AB三、判断题（每题1分，共10分）1. 晶体管的基极电流可以控制集电极电流。

一．单项选择题1. 图示电路中,电流I＝（ A ）。

A.–3 AB. 2 AC. 3 AD. 5 A2. 图示电路中, 电压U＝（ D ）。

A. 2 VB. 4 VC. 6 VD. 8 V3. 图示电路中, 电流I＝（ A ）。

A. 1 AB. 2 AC. 3 AD. 1/2 A4. 图示电路中, 实际发出功率的元件是（ D )。

A. U S。

B. RC. U S和I SD. I S5. 图示电路中, 电压U＝（ A ）。

A. 8 VB. －8 VC. 16 VD. －16 V6. 图示无源单口网络电路中, ab间等效电阻R ab =（ B ）。

A. R1//R2//R3B. R1//R3C. (R1+R2)//R3D. (R1+R3)//R27. 图示电路中, 电流I＝（ B ）。

A. 5 AB. －5 AC. 1 AD. 2 A8 . 图示一阶电路中,开关在t＝0时闭合，电容初始电压u C（0+）= ( C )。

A. -5 VB. 10 VC. 5 VD. 20 V9. 图示电路中, 电压源单独作用时，电流I＝（ B ）。

A. 0 AB. 1 AC. －1 AD. 1.5 A10. 图示电路中, ab短路线中电流I ab = ( A ）。

A. 1 AB. 2 AC. 3 AD. -1 A11. 图示电路中, 电流I＝（ A ）。

A. –4AB. 4AC. –2AD. –3A12. 图示电路中, 电压U＝（ C ）。

A. 3 VB. -3 VC. -6 V 。

D. 6 V13. 图示电路, ab 间电压U ab = ( D )。

A. 8 V B. 7 VC. 5 VD. 3 V14.极 管 接 在 电 路 中， 若 测 得 a 、b 两 端 电 位 如 图 所 示，则 二 极 管 工 作 状 态 为（ A ）。

A. 导 通B. 截 止C. 击 穿15.如 果 把 一 个 小 功 率 二 极 管 直 接 同 一 个 电 源 电 压 为1.5V 、内 阻 为 零 的 电 池 实 行 正 向 连 接，电 路 如 图 所 示，则 后 果 是 该 管（ D ）。

电工与电子技术试题第一部分选择题 (共40分)一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个是符合题目要求的，请将其代码填在题后的括号。

错选、多选或未选均无分。

1.电路如图所示，根据工程近似的观点，a、b两点间的电阻值约等于( )A. 0.5kΩB. 1kΩC. 2kΩD. 100kΩ2.直流电路如图所示，E=15V，I k=5A,R=5Ω，恒压源E的工作状况是( )A.吸收功率30WB.发出功率30WC.吸收功率75WD.发出功率75W3.R、L串联的正弦交流电路如图所示，若u R=52sin(ωt+10°)V，u L=52sin(ωt+100°)V，则总电压u为( )A. 5sin(ωt+45°)VB. 10sin(ωt+55°)VC. 52sin(ωt+110°)VD. 102sin(ωt+70°)V4.负载为三角形连接的三相电路，若每相负载的有功功率为30W，则三相有功功率为( )A. 0B.303WC. 90WD. 903W5.在正弦交流电路中，某负载的有功功率P=1000W，无功功率Q=577var，则该负载的功率因数为( )A. 0.5B. 0.577C. 0.707D. 0.8666.正弦电压u的波形如图所示，其正确的解析表达式是（）A. u=-311sin(250πt+π4)VB. u=311sin(250πt-π4)VC. u=-311sin(500πt-34π)VD. u=311sin(500πt-34π)V7.图示正弦交流电路中U=220V，R=ωL=1ωC=100Ω，此电路消耗的有功功率是( )A. 2.2×100WB. 2.22×100WC. 2.2×300WD. 2.22×300W8.电磁系仪表的符号是( )9.三相异步电动机的电磁转矩与( )A.定子电流成反比B.定子电压成正比C.定子电压平方成反比D.定子电压平方成正比10.在磁电式仪表中，为使指针平稳达到应指示位置而不发生摆动，要利用( )A.螺旋弹簧的反作用力B.永久磁铁产生的磁场C.空气阻尼D.放置可动线圈的铝框中产生的感应电流11.三相绕线式异步电动机，当负载转矩不变而增加转子电路电阻时，电动机的转差率s( )A.增加B.减小C.不变D.忽大忽小12.一台单相变压器额定容量为S N=15kVA，额定电压为10kV/230V，满载时负载阻抗｜Z｜=3.45Ω，cosϕ=0.85，则变压器满载时，其输出的有功功率为( )A. 15kWB. 14.75kWC. 13.75kWD. 12.47kW13.图示稳压电路，稳压管V1与V2相同，其稳压值U Z=5.3V、正向压降0.7V，输出电压U0为( )A. 1.4VB. 4.6VC. 5.3VD. 6V14.欲测单相桥式整流电路的输入电压U i及输出电压U0，应采用的方法是( )A.用直流电压表分别测U i及U0B.用交流电压表分别测U i及U0C.用直流电压表测U i，用交流电压表测U0D.用交流电压表测U i，用直流电压表测U015.三极管各极对公共端电位如图所示，则处于放大状态的硅三极管是( )16.图示理想运算放大器的输出电压U0应为( )A. -6VB. -4VC. -2VD. -1V17.工作在放大状态的NPN三极管，其发射结电压U BE和集电结电压U BC应为( )A. U BE>0，U BC<0B. U BE>0，U BC>0C. U BE<0，U BC<0D. U BE<0，U BC>018.逻辑电路如图所示，已知Q2端输出脉冲的频率为f2，则输入时钟脉冲CP的频率为( )A. 14f2B. 12f2C. 2f2D. 4f219.设图示触发器当前的状态为Q n，则时钟脉冲到来后，触发器的状态Q n+1将为( )A. 0B. 1C. Q nD.Q n20.图示逻辑电路的输出状态为( )A. 1B. 0C. 高阻D. 不能确定第二部分非选择题(共60分)二、填空题(本大题共10个小题，每小题1分，共10分)不写解答过程，将正确的答案写在每小题的空格。
