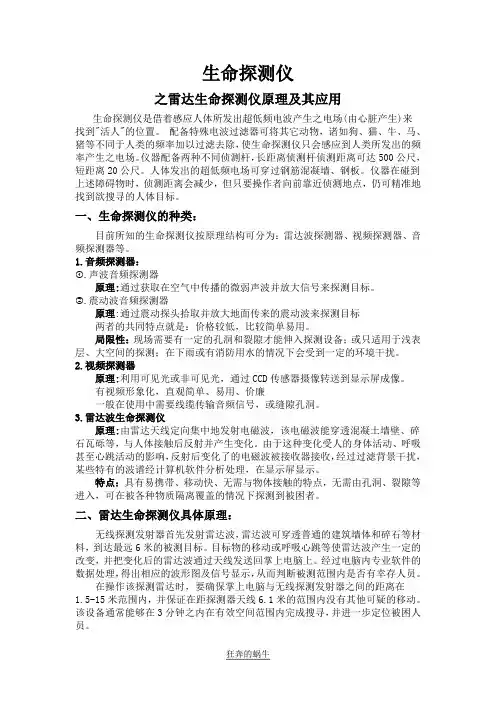

生命探测仪之雷达生命探测仪原理及其应用生命探测仪是借着感应人体所发出超低频电波产生之电场(由心脏产生)来找到"活人"的位置。
配备特殊电波过滤器可将其它动物,诸如狗、猫、牛、马、猪等不同于人类的频率加以过滤去除,使生命探测仪只会感应到人类所发出的频率产生之电场。
仪器配备两种不同侦测杆,长距离侦测杆侦测距离可达500公尺,短距离20公尺。
人体发出的超低频电场可穿过钢筋混凝墙、钢板。
仪器在碰到上述障碍物时,侦测距离会减少,但只要操作者向前靠近侦测地点,仍可精准地找到欲搜寻的人体目标。
一、生命探测仪的种类:目前所知的生命探测仪按原理结构可分为:雷达波探测器、视频探测器、音频探测器等。
1.音频探测器:①.声波音频探测器原理:通过获取在空气中传播的微弱声波并放大信号来探测目标。
②.震动波音频探测器原理:通过震动探头拾取并放大地面传来的震动波来探测目标两者的共同特点就是:价格较低,比较简单易用。
局限性:现场需要有一定的孔洞和裂隙才能伸入探测设备;或只适用于浅表层、大空间的探测;在下雨或有消防用水的情况下会受到一定的环境干扰。
2.视频探测器原理:利用可见光或非可见光,通过CCD传感器摄像转送到显示屏成像。
有视频形象化,直观简单、易用、价廉一般在使用中需要线缆传输音频信号,或缝隙孔洞。
3.雷达波生命探测仪原理:由雷达天线定向集中地发射电磁波,该电磁波能穿透混凝土墙壁、碎石瓦砾等,与人体接触后反射并产生变化。
由于这种变化受人的身体活动、呼吸甚至心跳活动的影响,反射后变化了的电磁波被接收器接收,经过过滤背景干扰,某些特有的波谱经计算机软件分析处理,在显示屏显示。
特点:具有易携带、移动快、无需与物体接触的特点,无需由孔洞、裂隙等进入,可在被各种物质隔离覆盖的情况下探测到被困者。
二、雷达生命探测仪具体原理:无线探测发射器首先发射雷达波,雷达波可穿透普通的建筑墙体和碎石等材料,到达最远6米的被测目标。
目标物的移动或呼吸心跳等使雷达波产生一定的改变,并把变化后的雷达波通过天线发送回掌上电脑上。
雷达生命探测仪的工作原理第一篇:雷达生命探测仪的工作原理雷达生命探测的工作原理美国莱福Lifelocator 3+型雷达生命探测仪实物图:雷达生命探测仪是通过测试被探测者的呼吸运动或者移动来工作的。
美国莱福雷达生命探测仪采用超宽带无线传输技术,在地震、建筑物坍塌、泥石流、雪崩等灾难现场,无需进入即可帮助消防特勤或抢险救援人员在2、3分钟内探测到被困人员。
体积小、重量轻、无需探针和线缆、布置操作方便、并具防水功能。
适用于现场工作环境并满足如下技术要求: 可帮助抢险救援人员几分钟内在地震、建筑物坍塌、泥石流、雪崩等灾难现场探测到被困人员。
整套装置由雷达信号发射器和掌上电脑显示器组成;雷达发射器利用超宽带传输技术发射雷达波,并将信号处理后以无线的方式发射给掌上电脑;电脑内嵌入数百种人呼吸时胸部动态数据信号,掌上电脑将收到的信号进行杂波处理、波形比对后,直接给出有无生命迹象的标志。
使得救援人员的现场搜索工作变得非常简单。
可与电脑连接传输数据,操作系统为windows mobile 6.0,中文操作菜单。
不足之处是雷达波不能穿透大面积纯的金属板(钢筋混凝土可以穿透)。
特点:无探针、无线缆、体积小、重量轻、现场安装方便、操作简单(傻瓜型)、定位精确、坚固耐用、具有防水功能,可在雨天操作。
雷达生命探测的是采用无线探测发射器的原理:◆尺寸:45×45×23 cm ◆重量:11kg(包括电池)◆废墟瓦砾中探测距离:静止目标8m内,移动目标10m内◆探测反应时间:可在3分钟内检测出瓦砾中是否有生命体存在,目标响应时间小于3s ◆穿透能力:可穿透10m深的废墟◆废墟瓦砾中探测范围:大于78 m2 ◆探测角度:120°角◆符合美国联邦通信委员会(FCC)认证◆无论在阳光下还是在黑暗环境中都能清晰读取掌薄数据掌上操作显示器◆PDA掌上电脑,方便携带◆专业探测软件集成了上千种人体呼吸心跳模式,使探测结果更精确◆当探测到幸存者时,能显示其与探测器间的距离◆USB接口可与电脑连接传递数据第二篇:雷达生命探测仪方案_终极版Life Detector®雷达生命探测仪⇐概述每年,总有大量人员因为泥石流、隧道坍塌、建筑物崩倒、雪崩、火灾等灾害而丧失了宝贵的生命。
