高电压技术总复习重点

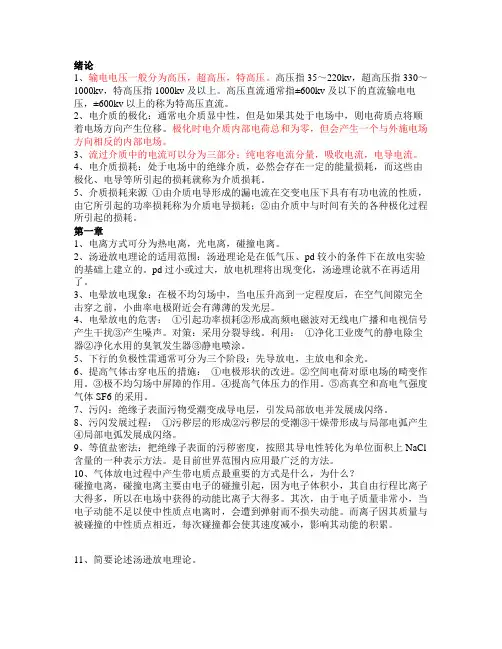

绪论1、输电电压一般分为高压，超高压，特高压。

高压指35～220kv，超高压指330～1000kv，特高压指1000kv及以上。

高压直流通常指±600kv及以下的直流输电电压，±600kv以上的称为特高压直流。

2、电介质的极化：通常电介质显中性，但是如果其处于电场中，则电荷质点将顺着电场方向产生位移。

极化时电介质内部电荷总和为零，但会产生一个与外施电场方向相反的内部电场。

3、流过介质中的电流可以分为三部分：纯电容电流分量，吸收电流，电导电流。

4、电介质损耗：处于电场中的绝缘介质，必然会存在一定的能量损耗，而这些由极化、电导等所引起的损耗就称为介质损耗。

5、介质损耗来源①由介质电导形成的漏电流在交变电压下具有有功电流的性质，由它所引起的功率损耗称为介质电导损耗；②由介质中与时间有关的各种极化过程所引起的损耗。

第一章1、电离方式可分为热电离，光电离，碰撞电离。

2、汤逊放电理论的适用范围：汤逊理论是在低气压、pd较小的条件下在放电实验的基础上建立的。

pd过小或过大，放电机理将出现变化，汤逊理论就不在再适用了。

3、电晕放电现象：在极不均匀场中，当电压升高到一定程度后，在空气间隙完全击穿之前，小曲率电极附近会有薄薄的发光层。

4、电晕放电的危害：①引起功率损耗②形成高频电磁波对无线电广播和电视信号产生干扰③产生噪声。

对策：采用分裂导线。

利用：①净化工业废气的静电除尘器②净化水用的臭氧发生器③静电喷涂。

5、下行的负极性雷通常可分为三个阶段：先导放电，主放电和余光。

6、提高气体击穿电压的措施：①电极形状的改进。

②空间电荷对原电场的畸变作用。

③极不均匀场中屏障的作用。

④提高气体压力的作用。

⑤高真空和高电气强度气体SF6的采用。

7、污闪：绝缘子表面污物受潮变成导电层，引发局部放电并发展成闪络。

8、污闪发展过程：①污秽层的形成②污秽层的受潮③干燥带形成与局部电弧产生④局部电弧发展成闪络。

9、等值盐密法：把绝缘子表面的污秽密度，按照其导电性转化为单位面积上NaCl 含量的一种表示方法。

高电压技术重点复习大纲一、引言高电压技术作为电气工程中的重要分支，涉及电力系统、电气设备以及电力传输等方面。

本文将针对高电压技术的重点知识进行复习梳理，帮助读者系统化地理解和掌握该领域的核心概念和理论。

二、高电压技术概述1. 高电压技术的定义和应用范围2. 高电压的基本概念和表示方法3. 高电压技术的主要问题和挑战三、高电压绝缘技术1. 绝缘材料的种类和特性2. 绝缘材料的选用和制备3. 绝缘破坏与击穿机理4. 绝缘水平的评定和试验方法四、高电压设备与技术1. 高电压断路器的结构和工作原理2. 高电压变压器的类型和特点3. 高电压绝缘子的种类和应用4. 高电压电缆的敷设和维护五、高电压输电与配电技术1. 高电压输电线路的设计和选型2. 高电压变电站的布置和运行方式3. 高电压配电系统的组成和保护措施4. 高电压输配电中的功率损耗和电压稳定性问题六、高电压安全与环境保护1. 高电压安全工作的重要性和基本原则2. 高电压事故的预防和应急处理3. 高电压对环境的影响及其治理方法七、高电压技术的新发展1. 高电压技术的新理论和方法2. 高电压技术在可再生能源中的应用3. 高电压技术与智能电网的融合八、总结与展望通过对高电压技术的重点知识的复习，我们可以对该领域的核心概念和理论有较为深入的理解。

面对未来高电压技术的发展，我们应不断学习创新，以推动电气工程的进步和发展。

以上为高电压技术重点复习大纲，通过对各个知识点的梳理和总结，旨在帮助读者更好地掌握和理解高电压技术的核心内容。

有关详细内容和具体的公式推导等细节，建议读者参考相关教材和资料进行进一步学习。

祝愿读者在高电压技术的学习中取得优异的成绩！。

⾼电压技术总复习第⼀章电介质的极化、电导和损耗⼀、掌握电介质极化的基本形式及特点（1）极化：电介质中的带电质点在电场作⽤下沿电场⽅向作有限位移现象。

（2）电⼦位移极化：负电荷的作⽤中⼼与正电荷的作⽤中⼼不再重合主要特点：1、极化所需时间极短；2、极化具有弹性，不产⽣能量损耗；3、温度对极化的影响较⼩。

（3）离⼦位移极化：在外电场E作⽤下，正、负离⼦将发⽣⽅向相反的偏移，使平均偶极矩不再为零，介质呈现极化。

离⼦式极化的特点：1、极化过程极短；2、极化具有弹性，⽆能量损耗；3、温度对极化有影响：（4）偶极⼦极化：在外电场的作⽤下，偶极⼦受到电场⼒的作⽤⽽发⽣转向，顺电场⽅向作有规律的排列，靠电极两表⾯呈现出电的极性。

偶极⼦式极化的特点：1、极化所需时间极长，故极化与频率有较⼤的关系；2、极化属⾮弹性，有能量损耗；3、温度对极化影响很⼤：极性⽓体介质具有负的温度系数；（5）空间电荷极化：是带电质点（电⼦或正、负离⼦）的移动形成的。

最典型的空间电荷极化是夹层极化。

夹层极化的特点：1、极化所需时间长，故夹层极化只有在低频时才有意义。

具有夹层绝缘的设备断开电源后，应短接进⾏彻底放电以免危及⼈⾝安全，⼤容量电容器不加电压时也应短接；2、极化涉及电荷的移动和积聚，所以必然伴随能量损耗。

⼆、介质的相对介电常数ε0 ——真空的介电常数=8.86×10-14F/cm三、掌握电介质损耗的基本概念、介质损耗因数tanδ概念采⽤介质损耗⾓正切tanδ作为综合反映电介质损耗特性优劣的⼀个指标，测量和监控各种电⼒设备绝缘的tanδ值已成为电⼒系统中绝缘预防性试验的最重要项⽬之⼀。

第⼆章⽓体放电的物理过程⼀、掌握⽓体中带电粒⼦的产⽣和消失1 ⽓体中带电质点的产⽣途径：电⼦获得⾜够的能量跳出最外层轨道，成为⾃由电⼦。

产⽣带电离⼦的过程称为电离（游离），它是⽓体放电的⾸要前提。

⼀是⽓体本⾝发⽣电离（游离）；⼆是⽓体中的固体或液体⾦属发⽣表⾯电离（游离）。

第一章 电介质的电气强度1.1气体放电的基本物理过程1.高压电气设备中的绝缘介质有气体、液体、固体以及其他复合介质。

2.气体放电是对气体中流通电流的各种形式统称。

3.电离：指电子脱离原子核的束缚而形成自由电子和正离子的过程。

4.带电质点的方式可分热电离、光电离、碰撞电离、分级电离。

5.带电质点的能量来源可分正离子撞击阴极表面、光电子发射、强场发射、热电子发射。

6.带电质点的消失可分带电质点受电场力的作用流入电极、带电质点的扩散、带电质点的复合。

7.附着：电子与气体分子碰撞时，不但有可能引起碰撞电离而产生出正离子和新电子，也可能发生电子附着过程而形成负离子。

8.复合：当气体中带异号电荷的粒子相遇时，有可能发生电荷的传递与中和，这种现象称为复合。

（1）复合可能发生在电子和正离子之间，称为电子复合，其结果是产生一个中性分子；（2） 复合也可能发生在正离子和负离子之间，称为离子复合，其结果是产生两个中性分子。

9.1、放电的电子崩阶段（1）非自持放电和自持放电的不同特点宇宙射线和放射性物质的射线会使气体发生微弱的电离而产生少量带电质点；另一方面、负带电质点又在不断复合，使气体空间存在一定浓度的带电质点。

因此，在气隙的电极间施加电压时，可检测到微小的电流。

由图1-3可知：（1）在I-U 曲线的OA 段：气隙电流随外施电压的提高而增大，这是因为带电质点向电极运动的速度加快导致复合率减小。

当电压接近 时，电流趋于饱和，因为此时由外电离因素产生的带电质点全部进入电极，所以电流值仅取决于外电离因素的强弱而与电压无关。

（2）在I-U 曲线的B 、C 点：电压升高至 时，电流又开始增大，这是由于电子碰撞电离引起的，因为此时电子在电场作用下已积累起足以引起碰撞电离的动能。

电压继续升高至 时，电流急剧上升，说明放电过程又进入了一个新的阶段。

此时气隙转入良好的导电状态，即气体发生了击穿。

（3）在I-U 曲线的BC 段：虽然电流增长很快，但电流值仍很小，一般在微安级，且此时气体中的电流仍要靠外电离因素来维持，一旦去除外电离因素，气隙电流将消失。

第一章电介质的电气强度1.1气体放电的基本物理过程1.高压电气设备中的绝缘介质有气体、液体、固体以及其他复合介质。

2.气体放电是对气体中流通电流的各种形式统称。

3.电离：指电子脱离原子核的束缚而形成自由电子和正离子的过程。

4.带电质点的方式可分热电离、光电离、碰撞电离、分级电离。

5.带电质点的能量来源可分正离子撞击阴极表面、光电子发射、强场发射、热电子发射。

6.带电质点的消失可分带电质点受电场力的作用流入电极、带电质点的扩散、带电质点的复合。

7.附着：电子与气体分子碰撞时，不但有可能引起碰撞电离而产生出正离子和新电子，也可能发生电子附着过程而形成负离子。

8.复合：当气体中带异号电荷的粒子相遇时，有可能发生电荷的传递与中和，这种现象称为复合。

（1）复合可能发生在电子和正离子之间，称为电子复合，其结果是产生一个中性分子；（2）复合也可能发生在正离子和负离子之间，称为离子复合，其结果是产生两个中性分子。

9.1、放电的电子崩阶段（1）非自持放电和自持放电的不同特点宇宙射线和放射性物质的射线会使气体发生微弱的电离而产生少量带电质点；另一方面、负带电质点又在不断复合，使气体空间存在一定浓度的带电质点。

因此，在气隙的电极间施加电压时，可检测到微小的电流。

由图1-3可知：（1）在I-U 曲线的OA 段： 气隙电流随外施电压的提高而增大，这是因为带电质点向电极运动的速度加快导致复合率减小。

当电压接近 时，电流趋于饱和，因为此时由外电离因素产生的带电质点全部进入电极，所以电流值仅取决于外电离因素的强弱而与电压无关。

（2）在I-U 曲线的B 、C 点：电压升高至 时，电流又开始增大，这是由于电子碰撞电离引起的，因为此时电子在电场作用下已积累起足以引起碰撞电离的动能。

电压继续升高至 时，电流急剧上升，说明放电过程又进入了一个新的阶段。

此时气隙转入良好的导电状态，即气体发生了击穿。

（3）在I-U 曲线的BC 段：虽然电流增长很快，但电流值仍很小，一般在微安级，且此时气体中的电流仍要靠外电离因素来维持，一旦去除外电离因素，气隙电流将消失。

1.电介质的极化：1.）电子位移极化 电介质中的带点质点在电场作用下沿电场方向做有限位移，无能量损耗2.）离子位移极化 有极微量的能量损耗3.）转向极化4.）空间电荷极化2.电介质的介电常数代表电介质极化程度（气体D=1 水D=81 蓖麻油 D=4.2）3.电介质的电导与金属电导的区别：1.）形成电导电流的带电粒子不同（金属导体：自由电子，电介质：离子）2.）带电粒子数量上的区别4.影响液体介质电导的因素：温度，电场强度。

5.电介质中的能量损耗：δωδωεCtg U V tg E pV P 22=== 6.tg δ：介质损耗角，绝缘在交变电压作用下比损耗大小的特征参数 7.四种形式电离的产生：撞击电离 光电离 热电离 表面电离 8.气体中带电质点的消失：1.）带电质点收电场力的作用流入电极并中和电量2.）带电质点的扩散3.）带电质点的复合9.自持放电：当场强超过临界场强cr E 值时，这种电子崩已可仅由电场的作用而自行维持和发展，不必再有赖于电离因素，这种性质的放电称为自持放电。

10.汤森德理论只是对较均匀电场和S •δ较小的情况下适用。

11.物理意义：一个电子从阴极到阳极途中因为电子崩（ɑ过程）而造成的正离子数为1-de α这批正离子在阴极上造成的二次自由电子数（r 过程）应为：)1(-de r α如果它等于1就意味着那个初始电子有了一个后继电子从而使放电得以自持。

12.帕邢定律：在均匀电场中，击穿电压b U 与气体相对密度δ，极间距离S 并不具有单独的函数关系，而是仅与他们的积有函数关系，只要S ⋅δ的乘积不变，b U 也就不变。

13.流柱放电流程：有效电子（经碰撞游离）——电子崩（畸变电场）——发射光子（在强电场作用下）——产生新的电子崩（二次崩）——形成混质通道（流柱）——由阳极向阴极（阳极流柱）或由阴极向阳极（阴极流柱）击穿14.电晕放电：电晕放电是极不均匀电场所特有的一种自持放电形式，他与其他形式的放电有本质的区别，电晕放电的电流强度并不取决于电源电路中的阻抗，而取决于电极外气体空间的电导，即取决于外施电压的大小，电极形状，极间距离，气体的性质和密度等。

一：填空题1.电离是指电子脱离原子核的束缚而形成自由电子和正离子过程。

2.碰撞电离是气体放电过程中产生带电质点最重要的方式。

3.气体发生放电时，除不断形成带电质点的电离过程外，还存在相反的过程，即带电质点的消失过程，则带电质点的消失情况有：带电质点受电场力的作用流入电极；带电质点的扩散；带电质点的复合4.新电子在向阳极行进过程中会发生碰撞电离，产生两个新电子，电子总数增加到4个。

第三次碰撞增加到8个，即按几何数不断增加，因此将这一剧增的电子流称为：电子崩5.自持放电的条件为：r(ead-1)=1或read=16.汤逊放电理论的适用范围低电压、pd较小。

7.棒-板间隙中棒为正极性时电晕起始电压比负极性时略高。

8.在均匀电场中的击穿，若电极布置称，则无<有,无>击穿极性效应，当间隙距离d在1到10cm范围内时，击穿强度比约等于30kv/cm。

9.由于高场强下电极性不同，空间电荷极性不同，对放电发展的影响也不同，这就造成不同极性的高场强电极的电晕起始电压的不同以及间隙击穿电压的不同，称为极性效应。

10.解决电晕放的途径是限制导线的表面场强，最好解决方法是采用分裂导线。

1.国际上大多数国家对于不同极性的标准雷电波形可表示为+1.2|50us或-1.2|50us 。

2.空间电荷对原电场有畸变作用。

3.沿整个固体绝缘表面产生的放电称为闪络。

4.输电线路采用钢化玻璃绝缘子是由于它具有损坏后自爆的特性。

5.引入固体介质的闪络电压比气体的闪络电压低。

6.具有强垂直分量时的沿面放电对绝缘的危害比具有弱垂直分量时的沿面放电对绝缘的危害大。

7.出现滑闪放电的条件: 电场必须有足够的垂直分量, 电场必须有足够的水平分量,电压必须是交变的。

8.目前在世界范围内应用最广泛的划分污秽等级的方法是等值盐密法。

9.采用高电气强度气体 SF6 可削弱气体中的电离强度。

10.石蜡的闪络电压比电瓷高，因为石蜡具有憎水性质。

1.液体电介质有矿物绝缘油、合成绝缘油、植物油三大类。

E U 1. 电介质的极化：1.）电子位移极化 电介质中的带点质点在电场作用下沿电场方向做有限位移，无能量损耗2.）离子位移极化 有极微量的能量损耗3.）转向极化4.）空间电荷极化2. 电介质的介电常数代表电介质极化程度 （气体 D=1 水 D=81 蓖麻油 D=4.2 ）3. 电介质的电导与金属电导的区别：1.）形成电导电流的带电粒子不同（金属导体：自由电子，电介质：离子）2.）带电粒子数量上的区别4. 影响液体介质电导的因素 ：温度，电场强度。

5. 电介质中的能量损耗 ：P pV E 2 tg V U 2Ctg6. tgδ ：介质损耗角，绝缘在交变电压作用下比损耗大小的特征参数7. 四种形式电离的产生 ：撞击电离 光电离 热电离 表面电离 8. 气体中带电质点的消失 ：1.）带电质点收电场力的作用流入电极并中和电量2.）带电质点的扩散3.）带电质点的复合9. 自持放电：当场强超过临界场强 值时，这种电子崩已可仅由电场的作用而自行维持和cr发展，不必再有赖于电离因素，这种性质的放电称为自持放电。

10. 汤森德理论 只是对较均匀电场和• S 较小的情况下适用。

11. 物理意义 ：一个电子从阴极到阳极途中因为电子崩 （ɑ过程）而造成的正离子数为 e d1这批正离子在阴极上造成的二次自由电子数（ r 过程）应为： r (ed1) 如果它等于 1 就意味着那个初始电子有了一个后继电子从而使放电得以自持。

12. 帕邢定律：在均匀电场中，击穿电压与气体相对密度 ，极间距离S 并不具有单独的 b函数关系，而是仅与他们的积有函数关系，只要S 的乘积不变， 也就不变。

b13. 流柱放电流程：有效电子（经碰撞游离）——电子崩（畸变电场）——发射光子（在强 电场作用下）——产生新的电子崩（二次崩）——形成混质通道（流柱）——由阳极向阴极 （阳极流柱）或由阴极向阳极（阴极流柱）击穿14. 电晕放电：电晕放电是极不均匀电场所特有的一种自持放电形式，他与其他形式的放电 有本质的区别， 电晕放电的电流强度并不取决于电源电路中的阻抗， 而取决于电极外气体空间的电导，即取决于外施电压的大小，电极形状，极间距离，气体的性质和密度等。

第一章 电介质的电气强度第一节平均自由行程长度：单位行程中的碰撞次数Z 的倒数λ。

影响因素：气体分子的半径、温度、气压。

迁移率：E vk =，表示带电粒子在单位场强（m /1V ）下沿电场方向的漂移速度。

电离：产生带电粒子的物理过程，气体放电的首要前提。

使基态原子或分子中结合最松弛的那个电子电离出来所需的最小能量称为电离能，外界能量必须大于电离能才能使电离发生。

四种电离方式：光电离、热电离、碰撞电离、电极表面的电离其中引起碰撞电离的条件为i e W Ex q ≥。

电极表面的电离的四种方式：正离子撞击阴极表面、光电子发射、热电子发射、强场发射。

负离子的形成：当电子与气体分子碰撞时，有可能引起碰撞电离而产生出正离子和新电子，也可能会发生电子和中性分子结合形成负离子（称为附着）。

对放电的形成起什么作用及其原因：负离子的形成并没有使气体中的带电粒子数改变，但却能使自由电子数减少，因而对气体放电的发展起抑制作用。

带电粒子的消失三种形式：1.在电场驱动下作定向运动，到达电极时消失于电极上而形成外电路中的电流2.因扩散现象而逸出气体放电空间3.带电粒子的复合第二节发生电子崩后抵达阳极的电子数：d a e n n α0= 电子碰撞电离系数E BPApe -=α，表明该系数与场强和气压有关。

场强很大时，α急剧增大，气压过大或过小时α都较小。

（电子碰撞电离系数越大击穿电压越低）第三节汤逊放电的γ过程及汤逊放电全过程：（1）正离子撞击到阴极表面发生表面电离，使阴极释放出二次自由电子的过程称为γ过程（2）在电极的气隙中，因外界电离因子产生出自由电子，这些自由电子在电极两端电压的作用下向阳极移动，当空间的电场强度足够大，这些电子将引起碰撞电离，产生出新的电子，新的电子又将引发碰撞电离，如此持续就会产生电子崩。

在碰撞电离过程中产生的正离子在电场的作用下撞击阴极，当场强足够大时，初始电子崩的正离子能在阴极上产生的新电子数大于或等于由外界电离因子产生的电子，那么即使除去外界电离因子的作用，放电也能够自持。

二：电介质的极化、电导和损耗1 电介质的极化①概念：电介质在电场作用下产生的束缚电荷的弹性位移和偶极子的转向位移现象，称为电介质的极化。

②效果：消弱外电场，使电介质的等值电容增大。

电介质极化种类及比较极化类型产生场合所需时间能量损耗产生原因电子式极化任何电介质10-14~10-15S无束缚电子运行轨道偏移离子式极化离子式结构电介质10-12~10-13S几乎没有离子的相对偏移偶极子极化极性电介质10-10~10-2S有偶极子的定向排列夹层极化多层介质的交界面10-1S～数小时有自由电荷的移动2.电介质的介电常数：气体：①一切气体的相对介电常数都接近于1。

②任何气体的相对介电常数均随温度的升高而减小，随压力的增大而增大，但影响都很小。

3.电介质的电导（了解）：①与金属电导的本质区别：金属导电的原因是自由电子移动；电介质通常不导电，是在特定情况下电离、化学分解或热离解出来的带电质点移动导致。

②气体电导：自由电子、正离子、负离子，液体电导：杂质电导、自身离解，固体电导：杂质、离子。

③与温度关系：温度升高时，液体介质的黏度降低，离子受电场力作用而移动时所受的阻力减小，离子的迁移率增大，使电导增大；另一方面，温度升高时，液体介质分子热离解度增加，这也使电导增大。

4：损耗：①概念：在电场的作用下，电介质由于电导引起的损耗和有损极化（如偶极子极化、夹层极化等）引起的损耗，总称为电介质的损耗。

②③损耗功率的表达式：rεεε=δωδCtgUtgUIUIPCR2===三：气体放电的物理过程：1. 气体中带电介质的的产生和消失：①单位行程中的碰撞次数Z 的倒数λ即为该粒子的平均自由行程长度。

②电离的几种形式：(1)光电离：发生空间光电离的条件为光子的能量应不小于气体的电离能。

(2)撞击电离：主要是电子碰撞电离。

原因：1.电子小，自由程长，可以加速到很大的速度。

2.电子的质量小，可以加速到很大。

（3）热电离 ：（4）表面电离 ：电子从金属表面逸出需要一定的能量，称为逸出功。

高电压技术考试复习知识点高电压技术复习资料1. 原子的电离：中性原子在外界因素作用下，获得足够大的能量，可使原子中的一个或几个电子完全摆脱原子核的束缚，形成自由的电子和正离子的过程。

2. 电离的条件：原子从外界获取的能量大于原子的电离能。

3. 气体原子电离的因素：电子或正离子与气体分子的碰撞、各种光辐射、高温下气体的热能。

4. 电离的形式：碰撞电离、光电离、热电离、表面电离（外界电离因素作用，电子从电极表面释放）。

5. 去电离过程：即带电粒子消失的过程，带电粒子从电离区消失，或者削弱其产生电离。

带电离子的运动、扩散、复合以及电子的附着作用都属于这样的作用。

6. 带电粒子的扩散：带电粒子不断从高浓度区域移向低浓度区域，使各种带电粒子浓度变得均匀的现象。

是由于热运动造成的。

7. 气体放电分类：自持放电与非自持放电。

8. 自持放电：由天然辐射作用产生电离形成正离子和电子，在高电场作用下，电子加速碰撞气体分子，产生新的电子和离子，电离过程像雪崩一样发展，称为电子崩。

正离子撞击阴极又产生新的电子崩，即使外界不传给起始电子，放电过程能持续下去的现象。

不需要其他任何外加电离因素而仅由电场的作用就能维持的放电。

9. 汤逊理论：当外加电压足够高时，一个电子从阴极出发向阳极运动，由于碰撞游离形成电子崩，因碰撞游离而产生的新的正离子在电场作用下向阴极运动，并撞击阴极，至少能从阴极表面释放出一个有效电子，以弥补原来那个产生电子崩并进入阳极的电子，则放电达到自持放电的过程。

10. 汤逊理论适用范围：均匀电场、低气压、Pd 较小的条件下在放电实验的基础上建立的。

11. 汤逊放电理论实质：碰撞电离是气体放电的主要原因，二次电子来源于正离子撞击阴极表面逸出电子，逸出电子是维持气体放电的必要条件，所逸出的电子是否能够接替起始电子是自持放电的判据。

12. 流注理论：解决汤逊理论不能解释的在高气压、Pd 大时的放电外形（具有分支的细通道，而按汤逊理论，整个电极空间连续进行）、放电时间（实测时间比计算值小得多）、击穿电压（击穿电压计算值与实验值不一致）、阴极材料（击穿电压与材料无关）等问题，并在总结这些实验现象的基础上形成。

《高电压技术》部分知识点复习第一部分 高电压绝缘及其试验（1-6章）重点：高压绝缘中电介质的电气特性及高压设备的绝缘预防性试验。

气体的绝缘特性1、汤逊理论：（气体伏安特性）基本理论，带电粒子产生的条件，：外界加入的能量大于或等于电离能。

产生的方式：碰撞电离，光电离、热电离、表面电离、负离子的形成。

去游离条件，：去游离的方式：带电质点受电场力的作用流入电极中和电量；带电质点的扩散、带电质点的复合。

’电子崩的发展规律：气体发生撞击电离，电离出来的电子和离子在场强的驱引下又加入到撞击电离过程，于是，电离过程就像雪崩一样增长起来。

及自持放电条件，：汤逊理论的局限性：δS>0.26cm,气隙击穿电压与按汤森德理论计算出来的数值差异较大。

对δS 较大时的很多气隙放电现象无法解释。

比如放电形式、阴极材料、放点时间。

汤逊理论适用范围。

：低气压、短间隙的情况和较均匀场中。

2、不均匀场放电特性：流注理论，：由初崩中辐射出的光子，在崩头、崩尾外围空间的局部强场中衍生出二次电子崩并汇合到主崩通道中来，使主崩通道不断向前、后延伸的过程。

电子崩的发展规律：有效电子(经撞击电离)→电子崩(畸变电场)→发射光子(在强电场作用下)→产生新的电子崩(二次崩) →形成混质通道(流注)→由阳极向阴极(阳极流注)或由阴极向阳极(阴极流注)击穿.及自持放电条件：δS>0.26cm,即产生流注的条件，适用范围：δS>0.26cm 的均匀电场和不均匀电场各种电压作用的放电特性：放电时延的定义：从电压达到U0的瞬时起，到气隙完全被击穿为止的时间，u 50%在何处：气隙被击穿的概率为50%的冲击电压峰值，接近伏秒特性带的最下边缘。

3.、提高抗电强度的措施：改善电场分布、采用高度真空、增大气压、采用耐电强度高的气体。

4、沿面放电的三个阶段及提高沿面放电电压的措施：电晕放电、刷形放电、滑闪放电措施：屏障、屏蔽、加电容极板、消除窄气隙、绝缘表面处理、改善局部绝缘体的表面电阻率、强制固定绝缘沿面各点的电位、附加金具、阻抗调节。

高电压技术知识点总结一、填空和概念解释1、电介质：电气设备中作为绝缘使用的绝缘材料。

2、击穿：在电压的作用下，介质由绝缘状态变为导电状态的过程。

3、击穿电压：击穿时对应的电压。

4、绝缘强度：电介质在单位长度或厚度上承受的最小的击穿电压。

5、耐电强度：电介质在单位长度上或厚度所承受的最大安全电压。

6、游离：电介质中带电质点增加的过程。

7、去游离：电介质中带电质点减少的过程。

8、碰撞游离：在电场作用下带电质点碰撞中性分子产生的游离。

9、光游离：中性分子接收光能产生的游离。

10、表面游离：电极表面的电荷进入绝缘介质中产生的游离。

11、强场发射：电场力直接把电极中的电荷加入电介质产生的游离。

12、二次电子发射：具有足够能量的质点撞击阴极放出电子。

13、电晕放电：气体中稳定的局部放电。

14、冲击电压作用下的放电时间：击穿时间+统计时延+放电形成时延15、统计时延：从间隙加上足以引起间隙击穿的静态击穿电压的时刻起到产生足以引起碰撞游离导致完全击穿的有效电子时刻。

16、放电形成时延：第一个有效电子在外电场作用下碰撞游离形成流注，最后产生主放电的过程时间。

17、50%冲击放电电压：冲击电压作用下绝缘放电的概率在50%时的电压值。

18、沿面放电：沿着固体表面的气体放电。

19、湿闪电压：绝缘介质在淋湿时的闪络电压。

20、污闪电压：绝缘介质由污秽引起的闪络电压。

21、爬距：绝缘子表面闪络的距离。

22、极化：电介质在电场的作用下对外呈现电极性的过程。

23、电导：电介质在电场作用下导电的过程。

24、损耗：由电导和有损极化引起的功率损耗。

25、老化：电力系统长期运行时电介质逐渐失去绝缘能力的过程。

26、吸收比：t=60s和t=15s时的绝缘电阻的比值。

27、过电压：电力系统承受的超过正常电压的。

28、冲击电晕：输电线路中由冲击电流产生的电晕。

29、雷暴日：一年中听见雷声或者看见闪电的天数。

30、雷暴小时：一年中能听到雷声的小时数。

1.电晕放电：电晕放电是极不均匀电场所特有的一种自持放电形式。

2.击穿：绝缘物质在电场的作用下发生剧烈放电或导电的现象叫击穿3.闪络：P43沿着气体与固体（或液体）介质的分界面上发展的放电现象称为气隙的沿面放电。

沿面放电发展到贯穿两极，是整个气隙沿面击穿，称为闪络。

4.爬电比距：P81绝缘的爬电距离和该绝缘的最高工作线电压（有效值）之比。

5.50%击穿电压：P52气隙被击穿的概率为50%的冲击电压峰值。

6.电气设备检查性试验：测定绝缘某些方面的特性，并据此间接的判断绝缘的状况，称为检查性试验。

P1327.电气设备耐压试验：模仿设备绝缘在运行中可能受到的各种电压（包括电压波形、幅值、持续时间等），对绝缘施加与之等价的或更为严峻的电压，从而考验绝缘耐受这类电压的能力，称为耐压试验。

P132 8.吸收比K：P134通常用时间为60s与15s时所测得的绝缘电阻值之比，即9.局部放电：当外施电压升高到一定程度时，这些部位的场强超过了该处物质的电离场强，该处物质就产生电离放电，称之为局部放电。

P141 10.电力系统工频过电压电力系统在正常或故障运行时可能出现幅值超过最大工作相电压、频率为工频或接近工频的电压升高，称为工频过电压。

11.电力系统内部过电压在电力系统中，由于断路器操作、故障或其他原因，使系统参数发生变化，引起系统内部电磁能量的振荡转化或传递所造成的电压升高，称为电力系统内部过电压。

12.耐雷水平线路耐雷水平是指雷击线路时，线路绝缘子不会发生冲击闪络的最大雷电流幅值。

13.雷击跳闸率指在40个雷暴日情况下，100km线路每年因雷击而引起的跳闸次数（即使重合站成功，也算一次跳闸）14.汤逊、帕邢、流注理论的应用范围？汤逊理论只在一定的范围内反应实际情况。

帕邢理论适用于均匀电场。

流注理论适用于不均匀电场。

P18-P2715.固体介质的电老化形式有哪些？绝缘油本身品质因素中哪些会对其耐电强度有影响？AEBF 耐热等级是多少度？固体介质的电老化形式：（1）电离性老化（2）电导性老化（3）电解性老化（4）电老化对绝缘寿命的影响P97绝缘油本身品质因素中哪些会对其耐电强度有影响：（1）化学成分（2）含水量（3）含纤维量（4）含炭量（5）含气量P107A等级：105摄氏度。
