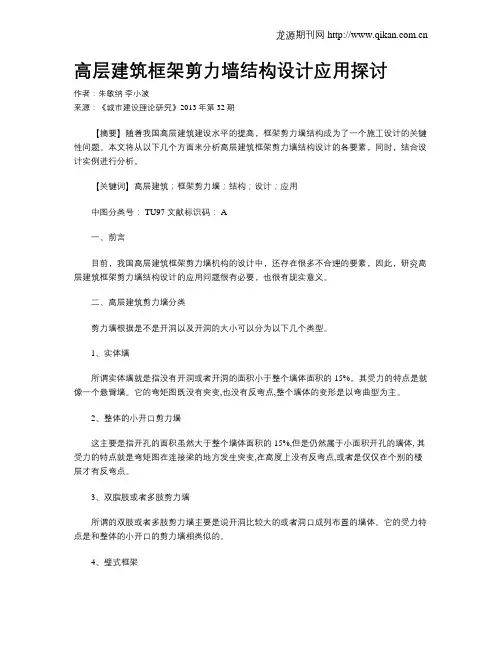

高层建筑框架剪力墙结构设计应用探讨作者：朱敏纳李小波来源：《城市建设理论研究》2013年第32期【摘要】随着我国高层建筑建设水平的提高，框架剪力墙结构成为了一个施工设计的关键性问题。
本文将从以下几个方面来分析高层建筑框架剪力墙结构设计的各要素，同时，结合设计实例进行分析。
【关键词】高层建筑；框架剪力墙；结构；设计；应用中图分类号： TU97 文献标识码： A一、前言目前，我国高层建筑框架剪力墙机构的设计中，还存在很多不合理的要素，因此，研究高层建筑框架剪力墙结构设计的应用问题很有必要，也很有现实意义。
二、高层建筑剪力墙分类剪力墙根据是不是开洞以及开洞的大小可以分为以下几个类型。
1、实体墙所谓实体墙就是指没有开洞或者开洞的面积小于整个墙体面积的15%。
其受力的特点是就像一个悬臂墙。
它的弯矩图既没有突变,也没有反弯点,整个墙体的变形是以弯曲型为主。
2、整体的小开口剪力墙这主要是指开孔的面积虽然大于整个墙体面积的15%,但是仍然属于小面积开孔的墙体, 其受力的特点就是弯矩图在连接梁的地方发生突变,在高度上没有反弯点,或者是仅仅在个别的楼层才有反弯点。
3、双脂肢或者多肢剪力墙所谓的双肢或者多肢剪力墙主要是说开洞比较大的或者洞口成列布置的墙体。
它的受力特点是和整体的小开口的剪力墙相类似的。
4、壁式框架壁式框架是指洞口的尺寸相对比较大, 而连接梁线的刚度和墙肢线的刚度比较接近的墙体。
其受力特点是弯矩图在楼层的地方放生突变,而且在大多数的楼层中都会出现反弯点。
三、高层建筑框架剪力墙结构设计受力特点由梁柱线性杆件组成的框架其受力特点如竖向悬臂剪切梁,剪力墙是竖向悬竹弯曲结构，框架和剪力墙二者通过楼扳连接在一起,在下部楼层,因为剪力墙位移小。
它拉着框架变形.使剪力墙承担了大部分剪力;上部楼层则相反，剪力墙的位移越来越大,而框架的变形反而小。
框架除承担水平力作用下的那部分剪力外,还要负担拉回剪力墙的附加剪力，框架与剪力墙相互作用.共同工作。
浅析框架结构与框架剪力墙结构摘要：现如今，高层建筑的结构设计中采用较多的是框架剪力墙结构，这种结构由钢筋混凝土框架和钢筋混凝土剪力墙两部分组成。
与框架结构相比，框架剪力墙结构有着很大的优越性，本文作者对两种结构进行了比较分析。
关键词：框架结构；框剪结构前言高层建筑的结构选型主要是选择合理的抗侧力结构体系，常见的高层建筑结构体系有：框架结构、剪力墙结构、框架剪力墙结构（框剪结构）、筒体结构等，不同的结构体系均有其相应的适用范围和最大适用高度。
纵观各种建筑结构体系，框架结构体系柱网布置灵活，可获得较大的使用空间，但由于其侧向刚度较小，水平侧移大，用于较高的建筑时，需要截面较大的梁、柱构件才能满足规范变形限值的要求，而大截面的构件减小了有效使用空间，使其使用范围受到了限制；剪力墙结构体系其侧向刚度大，水平侧移小，但由于剪力墙的间距小，平面布置不灵活，建筑空间受到限制，同时由于自重大，刚度大，使剪力墙结构的基本周期短，地震惯性力较大，因此高度很大的剪力墙结构并不经济；而框剪结构综合了框架结构、剪力墙结构两者的优点，使其既能灵活布置大空间与小空间房屋，又具有较大的侧向刚度，且经合理设计的框剪结构经济性好，在高层建筑中得到了广泛的应用并通常作为首选。
对于抗震设防的建筑来说，框剪结构具有两道抗震防线，比单一框架结构有很大的优越性。
一、从框架结构与框剪结构的受力特点比较1.1框架结构的受力特点框架结构是由柱子和梁通过刚接或铰接相连接而构成承重体系的结构，即由柱子和梁组成框架，共同抵抗使用过程中出现的水平荷载和竖向荷载。
框架结构在水平荷载作用下的受力变形特点：其侧移由两部分组成：第一部分侧移由柱和梁的弯曲变形产生。
柱和梁都有反弯点，形成侧向变形。
框架下部的梁、柱内力大，层间变形也大，愈到上部层间变形愈小。
第二部分侧移由柱的轴向变形产生。
在水平力作用下，柱的拉伸和压缩使结构出现侧移。
这种侧移在上部各层较大，愈到底部层间变形愈小。

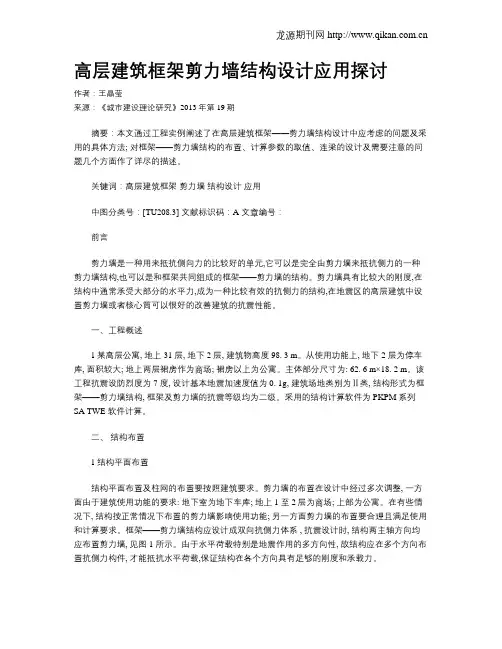

高层建筑框架剪力墙结构设计应用探讨作者：王晶莹来源：《城市建设理论研究》2013年第19期摘要：本文通过工程实例阐述了在高层建筑框架——剪力墙结构设计中应考虑的问题及采用的具体方法; 对框架——剪力墙结构的布置、计算参数的取值、连梁的设计及需要注意的问题几个方面作了详尽的描述。
关键词：高层建筑框架剪力墙结构设计应用中图分类号：[TU208.3] 文献标识码：A 文章编号：前言剪力墙是一种用来抵抗侧向力的比较好的单元,它可以是完全由剪力墙来抵抗侧力的一种剪力墙结构,也可以是和框架共同组成的框架——剪力墙的结构。
剪力墙具有比较大的刚度,在结构中通常承受大部分的水平力,成为一种比较有效的抗侧力的结构,在地震区的高层建筑中设置剪力墙或者核心筒可以很好的改善建筑的抗震性能。
一、工程概述1某高层公寓, 地上31 层, 地下2 层, 建筑物高度98. 3 m。
从使用功能上, 地下2 层为停车库, 面积较大; 地上两层裙房作为商场; 裙房以上为公寓。
主体部分尺寸为: 62. 6 m×18. 2 m。
该工程抗震设防烈度为7 度, 设计基本地震加速度值为0. 1g, 建筑场地类别为Ⅱ类, 结构形式为框架——剪力墙结构, 框架及剪力墙的抗震等级均为二级。
采用的结构计算软件为PKPM 系列SA TWE 软件计算。
二、结构布置1结构平面布置结构平面布置及柱网的布置要按照建筑要求。
剪力墙的布置在设计中经过多次调整, 一方面由于建筑使用功能的要求: 地下室为地下车库; 地上1 至2层为商场; 上部为公寓。
在有些情况下, 结构按正常情况下布置的剪力墙影响使用功能; 另一方面剪力墙的布置要合理且满足使用和计算要求。
框架——剪力墙结构应设计成双向抗侧力体系 , 抗震设计时, 结构两主轴方向均应布置剪力墙, 见图1 所示。
由于水平荷载特别是地震作用的多方向性, 故结构应在多个方向布置抗侧力构件, 才能抵抗水平荷载,保证结构在各个方向具有足够的刚度和承载力。
1.高层建筑有哪些常用结构体系？试述每种结构体系的优缺点。
1) 框架结构优点：平面布置灵活，可提供较大的室内空间。
缺点：抗侧移刚度较小，主要用在层数不多、水平荷载较小的情况。
2) 剪力墙结构优点：抗侧移刚度较大，可承受较大的水平荷载。
用于层数较多，水平荷载较大的情况。
缺点：墙体多，难于布置面积较大的房间，主要用于住宅、公寓、旅馆等对室内面积要求不大的建筑物。
3) 框架－剪力墙结构优点：综合了框架和剪力墙结构的优点，既具有较大的抗水平力能力，又可提供较大的室内空间和较灵活的平面布置。
4) 筒体结构优点：具有更大的抗侧移刚度。
缺点：框筒体系在水平荷载下外框筒的剪力滞后效应较大，结构的潜能和空间效应发挥较差。
2.高层建筑的结构平面布置原则？结构平面形状宜简单、规则，质量、刚度和承载力分布宜均匀。
不应采用严重不规则的平面布置。
否则会产生过大的偏心，导致扭转过大。
3.分别叙述何时需设防震缝、伸缩缝和沉降缝？缝宽如何确定？伸缩缝：高层建筑结构未采取可靠的构造或施工措施来防止建筑物在温度变化过程中产生的温度应力时，需设伸缩缝。
沉降缝：在高层建筑中，当建筑物相邻部位层数或荷载相差悬殊或地基土层压缩性变化过大，从而造成较大差异沉降时，宜设沉降缝将结构划分为独立单元。
防震缝：当建筑物平面形状复杂而又无法调整其平面形状和结构布置使之成为较规则的结构时，宜设防震缝将其划分为较简单的几个结构单元。
伸缩缝宽度由线膨胀系数经计算求得。
沉降缝宽度由沉降转角计算后，建筑顶部不接触求得。
防震缝的最小宽度是根据地震中缝两侧的房屋不发生碰撞的条件确定的。
框架，当H≤15m时，δ=100mm设防烈度为6 7 8 9度H每增加5m 4m 3m 2m防震缝宽度增加20mm框架--剪力墙，缝宽为框架的70%，剪力墙，缝宽为框架的50%，缝宽均应≥100mm两侧房屋高度不同时，按较低的房屋高度确定；当两侧结构体系不同时，按不利的不利体系确定。
需抗震设防的建筑，其伸缩缝、沉降缝宽度应按防震缝宽度确定。

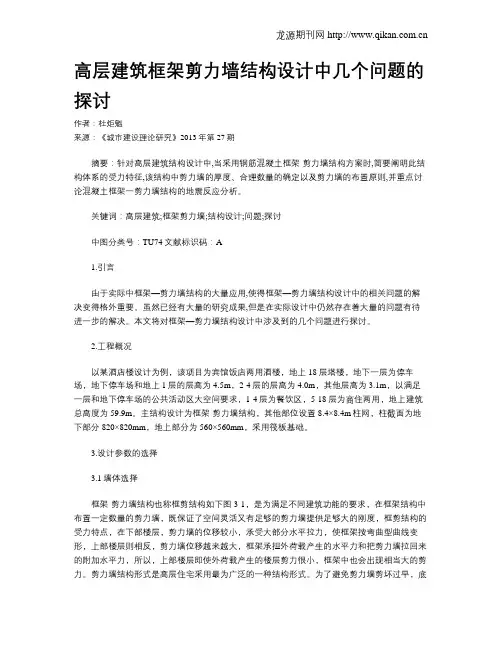

高层建筑框架剪力墙结构设计中几个问题的探讨作者：杜炬魁来源：《城市建设理论研究》2013年第27期摘要：针对高层建筑结构设计中,当采用钢筋混凝土框架-剪力墙结构方案时,简要阐明此结构体系的受力特征,该结构中剪力墙的厚度、合理数量的确定以及剪力墙的布置原则,并重点讨论混凝土框架一剪力墙结构的地震反应分析。
关键词：高层建筑;框架剪力墙;结构设计;问题;探讨中图分类号：TU74文献标识码：A1.引言由于实际中框架—剪力墙结构的大量应用,使得框架—剪力墙结构设计中的相关问题的解决变得格外重要。
虽然已经有大量的研究成果,但是在实际设计中仍然存在着大量的问题有待进一步的解决。
本文将对框架—剪力墙结构设计中涉及到的几个问题进行探讨。
2.工程概况以某酒店楼设计为例，该项目为宾馆饭店两用酒楼，地上18层塔楼，地下一层为停车场，地下停车场和地上1层的层高为4.5m，2-4层的层高为4.0m，其他层高为3.1m，以满足一层和地下停车场的公共活动区大空间要求，1-4层为餐饮区，5-18层为商住两用，地上建筑总高度为59.9m。
主结构设计为框架-剪力墙结构，其他部位设置8.4×8.4m柱网，柱截面为地下部分820×820mm，地上部分为560×560mm，采用筏板基础。
3.设计参数的选择3.1墙体选择框架-剪力墙结构也称框剪结构如下图3-1，是为满足不同建筑功能的要求，在框架结构中布置一定数量的剪力墙，既保证了空间灵活又有足够的剪力墙提供足够大的刚度，框剪结构的受力特点，在下部楼层，剪力墙的位移较小，承受大部分水平拉力，使框架按弯曲型曲线变形，上部楼层则相反，剪力墙位移越来越大，框架承担外荷载产生的水平力和把剪力墙拉回来的附加水平力，所以，上部楼层即使外荷载产生的楼层剪力很小，框架中也会出现相当大的剪力。
剪力墙结构形式是高层住宅采用最为广泛的一种结构形式。
为了避免剪力墙剪坏过早，底部的加强部位和其他各层要调整短肢剪力墙的剪力设计值，对于一、二级抗震等级要分别乘以增大系数1.4、1.2；不论抗震还是非抗震的设计，剪力墙的截面最小厚度不能小于200mm。
一直一来，总是不断有人提出地震倾覆力矩比问题，包括图审单位，设计院总工等。
今天又有家图审单位提出类似问题，说应该每层均满足地震倾覆力矩比50％要求，当然责任人应该首先归《高规》编写者。
1、对于该条，《高规》8.1.3条：抗震设计的框架－剪力墙结构，在基本振型地震作用下，框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50％时，其框架部分的抗震等级应按框架结构采用。
8.1.3条条文解释说明中也没有提起总的地震倾覆力矩是指结构底部（即PKPM地震倾覆力矩比中地面以上第一层）还是每一层。
反倒在《高规》7.1.2条第二款中，涉及短肢剪力墙结构的地震倾覆力矩比，明确提起为总“底部”地震倾覆力矩。
规范原文是：抗震设计时，筒体和一般剪力墙承受的第一振型底部地震倾覆力矩不宜小于结构总底部地震倾覆力矩的50％。
现在产生分歧点就是总地震倾覆力矩和总底部地震倾覆力矩。
2、笔者在过去做设计的过程中，把握尺度有个渐变的过程。
开始是尽量满足每层均达到地震倾覆力矩比50％要求，然后是地面以上第一层满足地震倾覆力矩比50％的要求，再到现在是满足底部加强区满足地震倾覆力矩比50％的要求。
《施岚青》中提起剪力墙的底部加强部位，是指在剪力墙底部的一定高度内，适当提高承载力和加强抗震构造措施。
弯曲型和弯剪型结构的剪力墙，塑性铰一般在墙肢的底部，将塑性铰范围及其以上的一定高度范围作为加强部位，对于避免墙肢剪切破坏、改善整个结构的抗震性能，是非常有用的。
为了剪力墙应具有足够的延性，剪力墙塑性铰出现后，剪力墙底部塑性铰范围内应加强构造措施，提高其抗剪切破坏的能力。
以次类比，把这个概念运用到框架－剪力墙结构中，笔者再联想到06年在杭州做的一个经济适用房小区和一个临安接近100米的高层办公楼，为这个问题电话请教过浙江省城建院的王银根总工程师，他的意见也是最好底部加强区满足50％这个要求，所以笔者在后来的设计过程中，都是按照底部加强区满足50％来控制的。

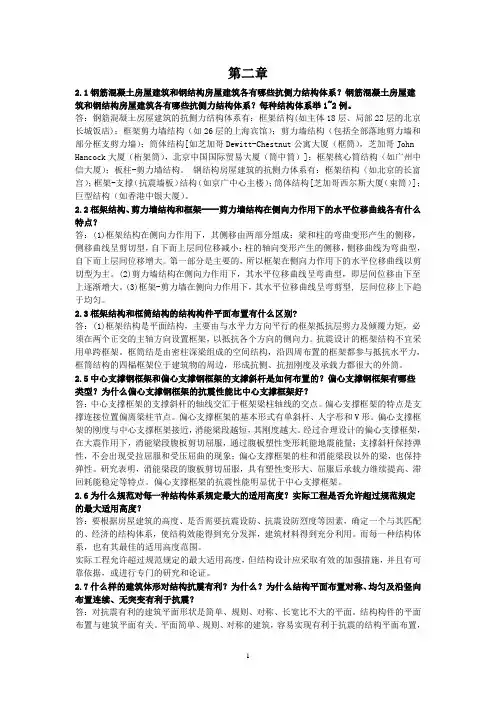

第二章2.1钢筋混凝土房屋建筑和钢结构房屋建筑各有哪些抗侧力结构体系？钢筋混凝土房屋建筑和钢结构房屋建筑各有哪些抗侧力结构体系？每种结构体系举1~2例。
答：钢筋混凝土房屋建筑的抗侧力结构体系有：框架结构(如主体18层、局部22层的北京长城饭店)；框架剪力墙结构（如26层的上海宾馆）；剪力墙结构（包括全部落地剪力墙和部分框支剪力墙）；筒体结构[如芝加哥Dewitt-Chestnut公寓大厦（框筒），芝加哥John Hancock大厦（桁架筒），北京中国国际贸易大厦（筒中筒）]；框架核心筒结构（如广州中信大厦）；板柱-剪力墙结构。
钢结构房屋建筑的抗侧力体系有：框架结构（如北京的长富宫）；框架-支撑（抗震墙板）结构（如京广中心主楼）；筒体结构[芝加哥西尔斯大厦（束筒）]；巨型结构（如香港中银大厦）。
2.2框架结构、剪力墙结构和框架----剪力墙结构在侧向力作用下的水平位移曲线各有什么特点？答：(1)框架结构在侧向力作用下，其侧移由两部分组成：梁和柱的弯曲变形产生的侧移，侧移曲线呈剪切型，自下而上层间位移减小；柱的轴向变形产生的侧移，侧移曲线为弯曲型，自下而上层间位移增大。
第一部分是主要的，所以框架在侧向力作用下的水平位移曲线以剪切型为主。
(2)剪力墙结构在侧向力作用下，其水平位移曲线呈弯曲型，即层间位移由下至上逐渐增大。
(3)框架-剪力墙在侧向力作用下，其水平位移曲线呈弯剪型, 层间位移上下趋于均匀。
2.3框架结构和框筒结构的结构构件平面布置有什么区别?答：(1)框架结构是平面结构，主要由与水平力方向平行的框架抵抗层剪力及倾覆力矩，必须在两个正交的主轴方向设置框架，以抵抗各个方向的侧向力。
抗震设计的框架结构不宜采用单跨框架。
框筒结是由密柱深梁组成的空间结构，沿四周布置的框架都参与抵抗水平力，框筒结构的四榀框架位于建筑物的周边，形成抗侧、抗扭刚度及承载力都很大的外筒。
2.5中心支撑钢框架和偏心支撑钢框架的支撑斜杆是如何布置的？偏心支撑钢框架有哪些类型？为什么偏心支撑钢框架的抗震性能比中心支撑框架好？答：中心支撑框架的支撑斜杆的轴线交汇于框架梁柱轴线的交点。
大工15秋《高层建筑结构》大作业及要求注意：从以下五个题目中任选两个进行解答（注意:从题目一、二中选择一道计算题，并从题目三、四、五中选择一道问答题,分别进行解答，不可同时选择两道计算题或者问答题）;解答前,需将所选题目复制（使老师明确你所选的题目）。
题目一:底部剪力法计算题某钢筋混凝土框架结构，地上十层,高度为４0m 。
房屋所在地区的抗震设防烈度为7度，设计基本地震加速度值为0.10g ,设计地震分组为第一组,Ⅳ类场地。
已知该楼的基本自振周期1 1.0s T =,经计算已知每层楼屋面的永久荷载标准值为12000kN ,每层楼面和屋面的活荷载标准值均为2000kN 。
要求:确定该楼各层的水平地震作用值EK F 。
解:1、该楼高度40米，且各层的质量和刚度沿高度分布较均匀,可采用底部剪力法。
2、根据抗震设计规范,知设防烈度为7度，设计基本地震加速度为0.1０g 。
设计地震分组为第一组。
3、查表水平地震影响系数最大值 特征周期阻尼比 衰减指数 ４、各楼层的重力荷载代表值结构的总重力荷载代表值５、 地震影响系数6、 顶部附加地震作用系数08.0max =αs T g 65.0=05.0=ξ9.0=γi iG kN G kN G 923.012000130005.020000.11200010===⨯+⨯=KNG G E eq 109650)20005.012000130009(85.085.0=⨯++⨯==sT s T g 65.011=>=0543.008.00.1)0.165.0()(9.0max 21=⨯⨯==αηαγT T g s T s T g 91.065.04.14.111=⨯=>=06.002.0108.002.008.01=-⨯=-=T n δ7、结构总水平地震作用标准值8、主体结构水平地震作用标准值题目二:结构扭转效应计算题某一结构的第j 层平面图,如下图所示。
图中除标明各轴线间距离外，还给出了各片结构沿x 方向和y 方向的抗侧移刚度D 值,已知沿y 向作用总剪力5000kN y V =，求考虑扭转后，各片结构的剪力。

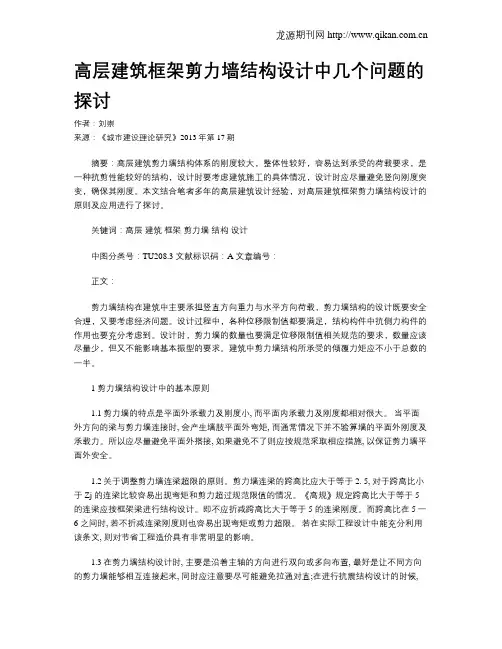

高层建筑框架剪力墙结构设计中几个问题的探讨作者：刘崇来源：《城市建设理论研究》2013年第17期摘要：高层建筑剪力墙结构体系的刚度较大，整体性较好，容易达到承受的荷载要求，是一种抗剪性能较好的结构，设计时要考虑建筑施工的具体情况，设计时应尽量避免竖向刚度突变，确保其刚度。
本文结合笔者多年的高层建筑设计经验，对高层建筑框架剪力墙结构设计的原则及应用进行了探讨。
关键词：高层建筑框架剪力墙结构设计中图分类号：TU208.3 文献标识码：A 文章编号：正文：剪力墙结构在建筑中主要承担竖直方向重力与水平方向荷载，剪力墙结构的设计既要安全合理，又要考虑经济问题。
设计过程中，各种位移限制值都要满足，结构构件中抗侧力构件的作用也要充分考虑到。
设计时，剪力墙的数量也要满足位移限制值相关规范的要求，数量应该尽量少，但又不能影响基本振型的要求。
建筑中剪力墙结构所承受的倾覆力矩应不小于总数的一半。
1 剪力墙结构设计中的基本原则1.1剪力墙的特点是平面外承载力及刚度小, 而平面内承载力及刚度都相对很大。
当平面外方向的梁与剪力墙连接时, 会产生墙肢平面外弯矩, 而通常情况下并不验算墙的平面外刚度及承载力。
所以应尽量避免平面外搭接, 如果避免不了则应按规范采取相应措施, 以保证剪力墙平面外安全。
1.2关于调整剪力墙连梁超限的原则。
剪力墙连梁的跨高比应大于等于2. 5, 对于跨高比小于Zj 的连梁比较容易出现弯矩和剪力超过规范限值的情况。
《高规》规定跨高比大于等于5 的连梁应按框架梁进行结构设计。
即不应折减跨高比大于等于5 的连梁刚度。
而跨高比在5一6 之间时, 若不折减连梁刚度则也容易出现弯矩或剪力超限。
若在实际工程设计中能充分利用该条文, 则对节省工程造价具有非常明显的影响。
1.3在剪力墙结构设计时, 主要是沿着主轴的方向进行双向或多向布置, 最好是让不同方向的剪力墙能够相互连接起来, 同时应注意要尽可能避免拉通对直;在进行抗震结构设计的时候, 应使得两个方向的侧向刚度相互接近, 而剪力墙的墙肢设计必须符合规则且尽量简易。
高层建筑结构复习题及答案1 名词解释1. 高层建筑：10层及10层以上或房屋高度大于28m 的建筑物。
2. 房屋高度：自室外地面至房屋主要屋面的高度。
3. 框架结构：由梁和柱为主要构件组成的承受竖向和水平作用的结构。
4. 剪力墙结构：由剪力墙组成的承受竖向和水平作用的结构。
6. 框架—剪力墙结构：由框架和剪力墙共同承受竖向和水平作用的结构。
9. 转换结构构件：完成上部楼层到下部楼层的结构型式转变或上部楼层到下部楼层结构布置改变而设置的结构构件，包括转换梁、转换桁架、转换板等。
17. 结构转换层：不同功能的楼层需要不同的空间划分，因而上下层之间就需要结构形式和结构布置轴线的改变，这就需要在上下层之间设置一种结构楼层，以完成结构布置密集、墙柱较多的上层向结构布置较稀疏、墙术较少的下层转换，这种结构层就称为结构转换层。
（或说转换结构构件所在的楼层）21. 剪重比：楼层地震剪力系数，即某层地震剪力与该层以上各层重力荷载代表值之和的比值。
22. 刚重比：结构的刚度和重力荷载之比。
是影响重力∆-P 效应的主要参数。
23. 抗推刚度（D ）：是使柱子产生单位水平位移所施加的水平力。
24. 结构刚度中心：各抗侧力结构刚度的中心。
28. 主轴：抗侧力结构在平面内为斜向布置时，设层间剪力通过刚度中心作用于某个方向，若结构产生的层间位移与层间剪力作用的方向一致，则这个方向称为主轴方向。
33. 剪切变形：下部层间变形（侧移）大，上部层间变形小，是由梁柱弯曲变形产生的。
框架结构的变形特征是呈剪切型的。
42. 剪力滞后：在水平力作用下，框筒结构中除腹板框架抵抗倾复力矩外，翼缘框架主要是通过承受轴力抵抗倾复力矩，同时梁柱都有在翼缘框架平面内的弯矩和剪力。
由于翼缘框架中横梁的弯曲和剪切变形，使翼缘框架中各柱轴力向中心逐渐递减，这种现象称为剪力滞后。
55. 延性结构：在中等地震作用下，允许结构某些部位进入屈服状态，形成塑性铰，这时结构进入弹塑性状态。
框支剪力墙结构的设计要点框支剪力墙结构是指：当有的高层建筑为了满足多功能、综合用途的需要，在竖向，顶部楼层作为住宅、旅馆；中部楼层作为办公用房；下部楼层作为商店；餐馆、文化娱乐设施。
不同用途的楼层，需要大小不同的开间，从而采用不同的结构形式。
上部楼层采用剪力墙结构以满足住宅和旅馆的要求；中部办公楼用房则需要中、小室内空间同时存在，则宜采用框架—剪力墙结构来满足其要求；底部作为商店等用房则需要有尽量大的空间，则宜加大柱网，尽量减少墙体。
上述要求与结构的合理布置正好相反，以高层建筑的受力规律，下部楼层受力很大，上部楼层的受力相对要小得多，正常的结构布置应当是下部刚度要大，墙体应多，柱网应密，到上部逐渐减少墙、柱、扩大轴线间距．二者正好矛盾。
为了解决上述矛盾，就出现了底层大空间的框支剪力墙结构。
框支剪力墙结构由于底部与上部结构的刚度产生突变。
故在所发生的地震中，其破坏都较严重，抗震性能较差，故在设计中要特别加以注意，设计中要考虑两个关键问题：（1）保证大空间有充分的刚度，防止竖向的刚度过于悬殊：（2）加强转换层的刚度与承载力，保证转换层可以将上层剪力可靠地传递到落地墙上去。
一、主要构件1. 楼盖构件：板和梁。
2. 转换层以上的抗震墙及落地抗震墙。
3. 作为不落地抗震墙的转换构件．一般为框架梁、柱形成框支抗震墙4. 转换层楼板，即转换层楼盖。
二、结构布置的基本要求1.在高层建筑结构的底部，当上部楼层有部分竖向构件（抗震墙、框架柱）不能直接连续贯通落地时，应设置结构转换层，在结构转换层布置转换层结构构件。
转换结构的构件可采用梁、桁架、空腹桁架、箱形结构、斜撑等；非抗震设计和6度抗震设计时可采用厚板，7、8度抗震设计的地下室的转换构件可采用厚板。
2.底部部分框支剪力墙高层建筑结构在地面以上的框支层的层数，8度时不宜超过3层，7度时不宜超过5层，6度时其层数可适当增加；底部带转换层的框架一核心筒结构和外筒为密柱框架的筒中筒结构，其转换层位置可适当提高。
