高层住宅剪力墙结构在如今城市的高楼大厦中，高层住宅剪力墙结构扮演着至关重要的角色。
对于大多数人来说，或许只是每天生活在其中，却并不真正了解其背后的原理和奥秘。
什么是剪力墙结构呢？简单来说，剪力墙就像是一道道坚固的墙壁，它们承担着抵抗水平荷载（如风荷载、地震作用等）的重要任务。
在高层住宅中，这些剪力墙纵横交错，形成了一个稳固的结构体系，为居民提供了安全可靠的居住环境。
与其他结构形式相比，剪力墙结构具有不少独特的优点。
首先，它的抗震性能非常出色。
在地震来临时，剪力墙能够有效地吸收和分散地震能量，减少建筑物的晃动和破坏，从而保障居民的生命和财产安全。
其次，剪力墙结构具有较好的整体性和刚度。
这意味着整个建筑在承受各种外力作用时，能够保持较好的稳定性，不易出现过大的变形和裂缝。
此外，剪力墙结构还能够提供较大的室内空间利用率，因为它不像框架结构那样需要大量的柱子，使得房间的布局更加灵活和自由。
那么，剪力墙是如何在高层住宅中发挥作用的呢？当风或者地震作用于建筑物时，水平力会传递到剪力墙上。
剪力墙通过自身的抗弯和抗剪能力，将这些水平力转化为内力，并传递到基础。
在这个过程中，剪力墙的厚度、长度、混凝土强度等因素都会影响其承载能力和抗震性能。
为了确保剪力墙结构的安全性和可靠性，在设计和施工过程中需要进行严格的计算和控制。
在设计阶段，工程师们需要根据建筑物的高度、使用功能、所在地区的抗震设防要求等因素，确定剪力墙的布置、数量、尺寸等参数。
他们会运用复杂的力学理论和计算机模拟技术，对结构进行分析和优化，以确保其满足各项规范和标准的要求。
同时，还需要考虑到建筑物的经济性和美观性，在保证结构安全的前提下，尽量减少材料的使用和施工的难度。
施工过程也是至关重要的。
首先，要保证剪力墙所用的混凝土和钢筋的质量符合设计要求。
混凝土的配合比、浇筑工艺、养护条件等都会影响其强度和耐久性；钢筋的规格、数量、连接方式等也必须严格按照设计图纸进行施工。

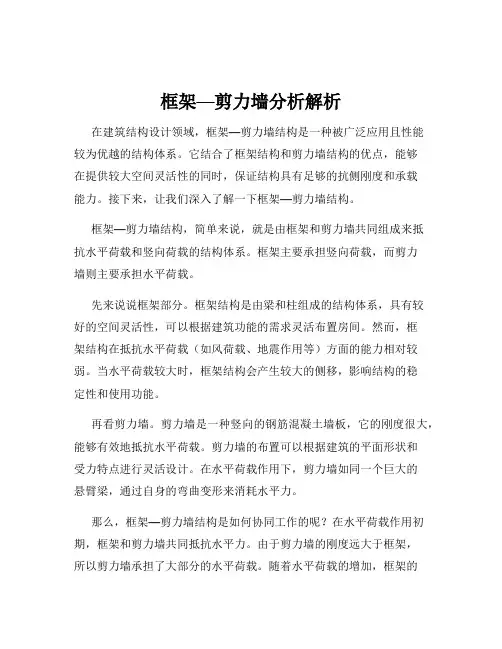

框架—剪力墙分析解析在建筑结构设计领域，框架—剪力墙结构是一种被广泛应用且性能较为优越的结构体系。
它结合了框架结构和剪力墙结构的优点，能够在提供较大空间灵活性的同时，保证结构具有足够的抗侧刚度和承载能力。
接下来，让我们深入了解一下框架—剪力墙结构。
框架—剪力墙结构，简单来说，就是由框架和剪力墙共同组成来抵抗水平荷载和竖向荷载的结构体系。
框架主要承担竖向荷载，而剪力墙则主要承担水平荷载。
先来说说框架部分。
框架结构是由梁和柱组成的结构体系，具有较好的空间灵活性，可以根据建筑功能的需求灵活布置房间。
然而，框架结构在抵抗水平荷载（如风荷载、地震作用等）方面的能力相对较弱。
当水平荷载较大时，框架结构会产生较大的侧移，影响结构的稳定性和使用功能。
再看剪力墙。
剪力墙是一种竖向的钢筋混凝土墙板，它的刚度很大，能够有效地抵抗水平荷载。
剪力墙的布置可以根据建筑的平面形状和受力特点进行灵活设计。
在水平荷载作用下，剪力墙如同一个巨大的悬臂梁，通过自身的弯曲变形来消耗水平力。
那么，框架—剪力墙结构是如何协同工作的呢？在水平荷载作用初期，框架和剪力墙共同抵抗水平力。
由于剪力墙的刚度远大于框架，所以剪力墙承担了大部分的水平荷载。
随着水平荷载的增加，框架的作用逐渐显现。
框架通过梁柱的弯曲变形来分担一部分水平荷载，同时限制剪力墙的变形。
这种协同工作机制使得框架—剪力墙结构在水平荷载作用下的侧移曲线呈现出弯剪型，既不像框架结构那样侧移较大，也不像纯剪力墙结构那样侧移较小，而是介于两者之间，具有较好的抗震性能。
为了更好地理解框架—剪力墙结构的工作性能，我们来看看它在实际工程中的应用。
在高层建筑中，由于水平荷载（如风荷载和地震作用）对结构的影响较大，框架—剪力墙结构能够充分发挥其优势。
例如，在办公楼、酒店等建筑中，底部几层通常需要较大的空间用于商业或大堂等功能，这时可以采用框架结构；而在上面的楼层，由于房间布置相对较为规整，可以设置剪力墙来提高结构的抗侧刚度。
框架—剪力墙结构在现代建筑领域中，框架—剪力墙结构是一种被广泛应用的结构形式。
它结合了框架结构和剪力墙结构的优点，为建筑物提供了良好的稳定性、抗震性能和空间布局的灵活性。
框架结构，大家可能都比较熟悉，它是由梁柱组成的框架来承受竖向和水平荷载。
这种结构的优点是空间布置灵活，能满足不同的使用功能需求。
但框架结构在水平荷载作用下，侧向位移较大，也就是我们常说的“摇晃”得比较厉害。
剪力墙结构呢，它就像是一堵坚固的墙，能够有效地抵抗水平荷载。
剪力墙的刚度大，在水平力作用下侧移小。
不过，剪力墙结构的空间布局相对不那么灵活。
而框架—剪力墙结构，巧妙地将框架和剪力墙结合起来，取长补短。
在这种结构中，框架承担了部分竖向荷载和较小的水平荷载，剪力墙则承担了大部分的水平荷载。
从受力特点来看，当建筑物受到水平风荷载或地震作用时，剪力墙就像坚强的卫士，率先承受并抵抗大部分的水平力。
而框架则在其后提供一定的支撑和辅助作用。
这样的分工合作，使得整个结构在抵抗外力时更加高效和稳定。
在实际的建筑设计中，框架—剪力墙结构的布置是非常有讲究的。
剪力墙的位置和数量需要经过精心的计算和分析。
一般来说，剪力墙会布置在建筑物的周边、楼梯间、电梯间等部位，这些地方能够有效地提高结构的抗侧刚度。
而且，剪力墙的形状和长度也会影响结构的性能。
常见的剪力墙形状有矩形、L 形、T 形等。
较长的剪力墙能够提供更大的抗侧刚度，但也可能导致结构的扭转效应增加。
因此，在设计时需要综合考虑各种因素，以达到最优的结构效果。
框架—剪力墙结构在高层建筑中具有显著的优势。
随着楼层的增加，水平荷载对建筑物的影响越来越大。
框架—剪力墙结构能够有效地控制建筑物在风荷载和地震作用下的侧向位移，保证建筑物的安全性和使用舒适性。
与纯框架结构相比，框架—剪力墙结构的抗侧刚度更大，能够减少建筑物的水平位移，从而降低了非结构构件（如填充墙、门窗等）的损坏风险。
同时，由于剪力墙的存在，建筑物的自振周期也会相应缩短，从而减小了地震作用的影响。

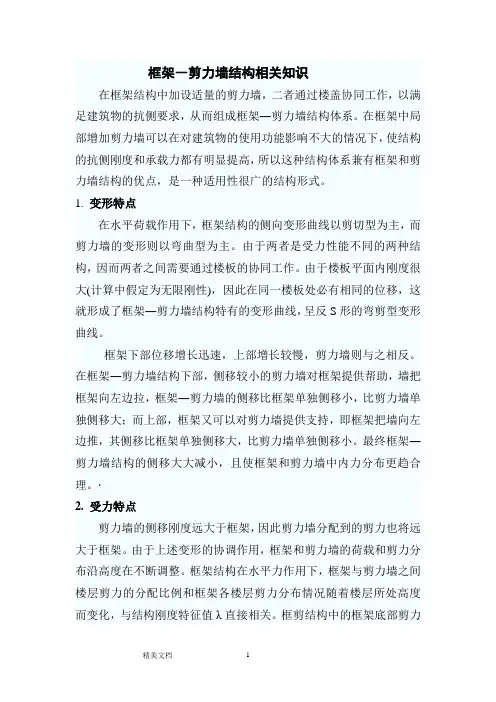

框架―剪力墙结构相关知识在框架结构中加设适量的剪力墙，二者通过楼盖协同工作，以满足建筑物的抗侧要求，从而组成框架―剪力墙结构体系。
在框架中局部增加剪力墙可以在对建筑物的使用功能影响不大的情况下，使结构的抗侧刚度和承载力都有明显提高，所以这种结构体系兼有框架和剪力墙结构的优点，是一种适用性很广的结构形式。
1. 变形特点在水平荷载作用下，框架结构的侧向变形曲线以剪切型为主，而剪力墙的变形则以弯曲型为主。
由于两者是受力性能不同的两种结构，因而两者之间需要通过楼板的协同工作。
由于楼板平面内刚度很大(计算中假定为无限刚性)，因此在同一楼板处必有相同的位移，这就形成了框架―剪力墙结构特有的变形曲线，呈反S形的弯剪型变形曲线。
框架下部位移增长迅速，上部增长较慢，剪力墙则与之相反。
在框架―剪力墙结构下部，侧移较小的剪力墙对框架提供帮助，墙把框架向左边拉，框架―剪力墙的侧移比框架单独侧移小，比剪力墙单独侧移大；而上部，框架又可以对剪力墙提供支持，即框架把墙向左边推，其侧移比框架单独侧移大，比剪力墙单独侧移小。
最终框架―剪力墙结构的侧移大大减小，且使框架和剪力墙中内力分布更趋合理。
·2. 受力特点剪力墙的侧移刚度远大于框架，因此剪力墙分配到的剪力也将远大于框架。
由于上述变形的协调作用，框架和剪力墙的荷载和剪力分布沿高度在不断调整。
框架结构在水平力作用下，框架与剪力墙之间楼层剪力的分配比例和框架各楼层剪力分布情况随着楼层所处高度而变化，与结构刚度特征值λ直接相关。
框剪结构中的框架底部剪力为零，剪力控制部位在房屋高度的中部甚至在上部，而纯框架最大剪力在底部。
因此，当实际布置有剪力墙(如：楼梯间墙、电梯井道墙、设备管道井墙等)的框架结构，必须按框架结构协同工作计算内力，不应简单按纯框架分析，否则不能保证框架部分上部楼层构件的安全框架墙，剪力墙的区别剪力墙(shear wall)又称抗风墙或抗震墙、结构墙。
房屋或构筑物中主要承受风荷载或地震作用引起的水平荷载的墙体。

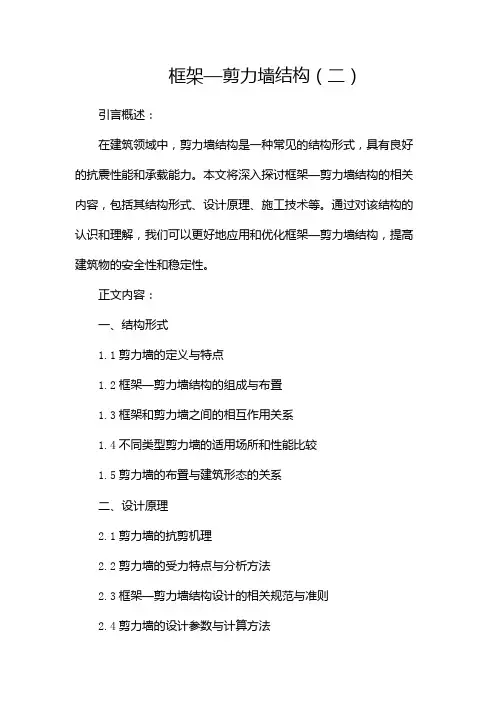

框架—剪力墙结构（二）引言概述：在建筑领域中，剪力墙结构是一种常见的结构形式，具有良好的抗震性能和承载能力。
本文将深入探讨框架—剪力墙结构的相关内容，包括其结构形式、设计原理、施工技术等。
通过对该结构的认识和理解，我们可以更好地应用和优化框架—剪力墙结构，提高建筑物的安全性和稳定性。
正文内容：一、结构形式1.1剪力墙的定义与特点1.2框架—剪力墙结构的组成与布置1.3框架和剪力墙之间的相互作用关系1.4不同类型剪力墙的适用场所和性能比较1.5剪力墙的布置与建筑形态的关系二、设计原理2.1剪力墙的抗剪机理2.2剪力墙的受力特点与分析方法2.3框架—剪力墙结构设计的相关规范与准则2.4剪力墙的设计参数与计算方法2.5框架—剪力墙结构的性能评估与优化三、施工技术3.1剪力墙的施工工艺与要点3.2剪力墙施工中的常见问题及解决方法3.3框架—剪力墙结构的施工顺序与接缝处理3.4剪力墙的质量控制与验收标准3.5框架—剪力墙结构的维护与检测四、案例分析4.1典型框架—剪力墙结构案例分析4.2不同设计方案的性能评估与对比4.3框架—剪力墙结构的抗震性能验证4.4框架—剪力墙结构在实际工程中的应用案例4.5框架—剪力墙结构的改造与加固实例五、框架—剪力墙结构的发展趋势5.1剪力墙材料与技术的新进展5.2框架—剪力墙结构的优化设计方法5.3剪力墙结构的自适应控制与智能化发展5.4剪力墙结构的可持续发展与生命周期分析5.5框架—剪力墙结构在未来建筑中的应用前景总结：本文对框架—剪力墙结构进行了全面深入的分析和讨论，从结构形式、设计原理、施工技术、案例分析以及发展趋势等方面，全面了解了该结构的相关内容。
框架—剪力墙结构作为一种常见的建筑结构形式，具有重要意义。
通过深入理解其基本原理和优化方法，我们可以更好地应用和改进该结构，提高建筑物的抗震性能和稳定性，为建筑领域的发展做出贡献。

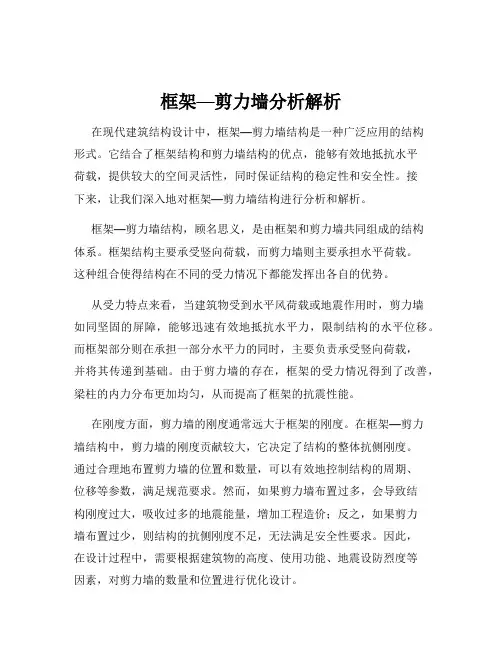

框架—剪力墙分析解析在现代建筑结构设计中，框架—剪力墙结构是一种广泛应用的结构形式。
它结合了框架结构和剪力墙结构的优点，能够有效地抵抗水平荷载，提供较大的空间灵活性，同时保证结构的稳定性和安全性。
接下来，让我们深入地对框架—剪力墙结构进行分析和解析。
框架—剪力墙结构，顾名思义，是由框架和剪力墙共同组成的结构体系。
框架结构主要承受竖向荷载，而剪力墙则主要承担水平荷载。
这种组合使得结构在不同的受力情况下都能发挥出各自的优势。
从受力特点来看，当建筑物受到水平风荷载或地震作用时，剪力墙如同坚固的屏障，能够迅速有效地抵抗水平力，限制结构的水平位移。
而框架部分则在承担一部分水平力的同时，主要负责承受竖向荷载，并将其传递到基础。
由于剪力墙的存在，框架的受力情况得到了改善，梁柱的内力分布更加均匀，从而提高了框架的抗震性能。
在刚度方面，剪力墙的刚度通常远大于框架的刚度。
在框架—剪力墙结构中，剪力墙的刚度贡献较大，它决定了结构的整体抗侧刚度。
通过合理地布置剪力墙的位置和数量，可以有效地控制结构的周期、位移等参数，满足规范要求。
然而，如果剪力墙布置过多，会导致结构刚度过大，吸收过多的地震能量，增加工程造价；反之，如果剪力墙布置过少，则结构的抗侧刚度不足，无法满足安全性要求。
因此，在设计过程中，需要根据建筑物的高度、使用功能、地震设防烈度等因素，对剪力墙的数量和位置进行优化设计。
在变形特点方面，框架—剪力墙结构在水平荷载作用下的变形曲线呈现弯剪型。
在底部，剪力墙的位移较小，框架的位移较大，随着高度的增加，剪力墙的位移逐渐增大，框架的位移相对减小。
这种变形特点使得结构在受力过程中能够较好地协同工作，共同抵抗水平荷载。
框架—剪力墙结构的协同工作性能是其能够发挥良好作用的关键。
在水平荷载作用下，框架和剪力墙之间通过楼板等水平构件相互作用，共同承担水平力。
为了保证协同工作的有效性，需要确保楼板具有足够的刚度和整体性。
同时，在设计过程中，还需要考虑框架和剪力墙之间的刚度比例关系，以实现两者的合理受力。
框架-剪力墙的结构分析框架剪力墙的结构分析在现代建筑结构设计中，框架剪力墙结构是一种广泛应用的结构形式。
它结合了框架结构和剪力墙结构的优点，既能提供较大的空间灵活性，又能具备良好的抗侧力性能，为建筑物的安全性和稳定性提供了有力保障。
一、框架剪力墙结构的基本概念框架剪力墙结构，顾名思义，是由框架和剪力墙共同组成的结构体系。
框架结构主要承担竖向荷载，而剪力墙则主要承担水平荷载，如风力和地震力。
在这种结构中，框架和剪力墙通过楼板和连梁相互连接协同工作。
框架部分具有较大的空间布置灵活性，适合用于建筑的大空间区域，如商场、办公室等。
剪力墙则通常布置在建筑物的周边、电梯间和楼梯间等位置，以增强结构的抗侧刚度。
二、框架剪力墙结构的受力特点当水平荷载作用于建筑物时，剪力墙首先承担大部分的水平力，其变形以弯曲变形为主。
而框架部分则承担较少的水平力，并且以剪切变形为主。
由于剪力墙的刚度较大，在水平荷载作用下，其位移相对较小。
而框架的刚度相对较小，位移相对较大。
但是，通过楼板和连梁的协同作用，框架和剪力墙能够共同抵抗水平荷载，使得结构的变形协调一致，从而有效地提高了结构的整体抗侧力性能。
三、框架剪力墙结构的优点1、空间灵活性框架结构的存在使得建筑物内部可以灵活布置空间，满足不同的使用需求。
2、良好的抗震性能剪力墙能够有效地抵抗地震作用产生的水平力，提高结构的抗震能力，保障建筑物在地震中的安全性。
3、经济合理性相比纯剪力墙结构，框架剪力墙结构可以减少剪力墙的数量，从而降低成本。
四、框架剪力墙结构的设计要点1、剪力墙的布置剪力墙的布置应均匀、对称，尽量使结构的质心和刚心重合，以减少扭转效应。
同时，剪力墙的数量和长度应根据建筑物的高度、抗震设防烈度等因素进行合理确定。
2、框架与剪力墙的协同工作在设计中，要确保框架和剪力墙能够协同工作，共同抵抗水平荷载。
这需要合理设计楼板和连梁的刚度和强度，使其能够有效地传递水平力。
3、抗震设计根据抗震规范的要求，进行结构的抗震计算和构造设计，确保结构在地震作用下具有足够的承载能力和变形能力。
工程结构之框架剪力墙介绍在现代建筑领域中，框架剪力墙结构是一种被广泛应用且十分重要的结构形式。
它融合了框架结构和剪力墙结构的优点，为建筑物提供了出色的稳定性、抗震性和空间灵活性。
接下来，让我们深入了解一下框架剪力墙结构的奥秘。
框架剪力墙结构，顾名思义，是由框架和剪力墙共同组成的结构体系。
框架结构主要由梁和柱组成，能够提供较大的空间，便于灵活布置，但侧向刚度相对较小；而剪力墙则是由钢筋混凝土墙板组成，具有较大的侧向刚度，能够有效地抵抗水平荷载，如风力和地震力。
框架剪力墙结构的工作原理可以这样简单理解：当建筑物受到水平荷载时，剪力墙承担了大部分的荷载，限制了结构的水平位移；而框架则主要承担竖向荷载，并在一定程度上协助剪力墙抵抗水平荷载。
这种协同工作的方式使得框架剪力墙结构在承受各种荷载时表现出良好的性能。
在实际应用中，框架剪力墙结构具有许多显著的优点。
首先，它能够提供较大的室内空间，满足多样化的使用需求。
比如在办公楼、商场等建筑中，可以根据功能分区灵活布置房间和通道，而不会受到过多结构构件的限制。
其次，其抗震性能优越。
在地震发生时，剪力墙能够有效地吸收和分散地震能量，减少结构的破坏，保障人员和财产的安全。
此外，框架剪力墙结构的施工相对较为方便，既可以采用现浇混凝土的方式，也可以采用预制构件装配的方式，提高了施工效率。
然而，框架剪力墙结构也并非完美无缺。
由于其结构较为复杂，设计和施工的难度相对较大，需要专业的技术人员进行精确的计算和设计。
同时，在成本方面，相比于单纯的框架结构或剪力墙结构，框架剪力墙结构的造价可能会略高一些。
为了更好地理解框架剪力墙结构，我们来看一个具体的案例。
假设我们要建造一座高层办公楼，总高度为 80 米。
在设计过程中，根据建筑的功能和布局要求，在核心筒区域设置了剪力墙，而在周边则布置了框架。
这样，在水平荷载作用下，核心筒的剪力墙能够有效地抵抗剪力，而周边的框架则能够提供一定的抗弯能力，共同保证了结构的稳定性。
框架剪力墙结构介绍一、什么是框架剪力墙结构呢？嘿，宝子们！今天来唠唠框架剪力墙结构。
这框架剪力墙结构啊，就像是建筑界的超级英雄组合。
你想啊，框架结构呢，就像是一个骨骼架子，它能把整个建筑给撑起来，就像人的骨头支撑着我们的身体一样。
框架结构的柱子和梁相互连接，形成了一个稳定的框架。
二、框架结构的特点框架结构有个超酷的特点，就是它的空间布局很灵活哦。
在建筑里面，你想怎么划分空间都可以，就像搭积木一样，想搭成啥样就啥样。
不过呢，框架结构也有小缺点啦，它的侧向刚度不是很大。
啥叫侧向刚度呢？简单说就是抵抗侧向力（比如风啊地震啊这些从侧面来的力）的能力。
三、剪力墙结构闪亮登场这时候就轮到剪力墙结构出马啦。
剪力墙结构就像是建筑里的铜墙铁壁。
它是用混凝土浇筑而成的墙体，这些墙体在建筑里可不是随便站着的，它们可是有大作用的。
剪力墙结构的侧向刚度就很大，能很好地抵抗侧向力。
但是呢，它的空间灵活性就没有框架结构那么好啦，因为墙在那，你不能随便拆了重新布局空间。
四、框架剪力墙结构的完美结合框架剪力墙结构呢，就是把框架结构和剪力墙结构结合在一起。
这样一来，既保留了框架结构空间布局灵活的优点，又有了剪力墙结构侧向刚度大的长处。
就像是两个小伙伴，一个灵活，一个强壮，手拉手就变得又灵活又强大啦。
在框架剪力墙结构的建筑里，框架主要承担竖向的荷载，比如建筑本身的重量之类的。
而剪力墙就主要负责抵抗侧向力，风来啦，地震来啦，剪力墙就像个坚强的卫士，把建筑稳稳地守护住。
五、框架剪力墙结构在实际中的应用这种结构在好多地方都有应用哦。
比如说那些高层的住宅楼，还有写字楼啥的。
因为高层的建筑受到的侧向力更大，像风在高空中吹得更猛，地震来了高层晃得更厉害，框架剪力墙结构就能很好地应对这些情况，让住在里面或者在里面工作的人感觉更安全。
而且在一些大型的商业建筑里也会用到，既能根据不同的商业需求灵活布局空间，又能保证建筑的安全性。
反正就是说，框架剪力墙结构在现代建筑里可是个非常重要的存在呢，它就像一个全能型选手，在建筑的世界里闪闪发光。
