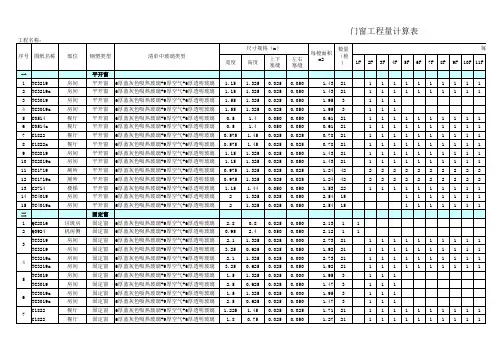

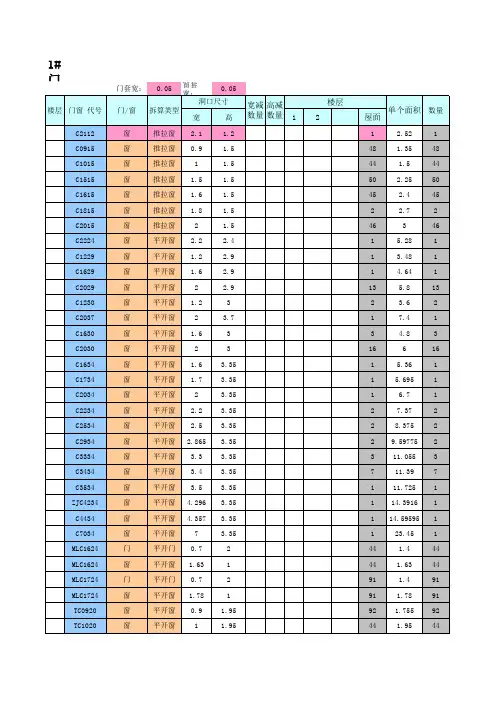

门窗工程量及洞口面积计算表快捷计算表
- 格式:xls
- 大小:20.00 KB
- 文档页数:2
门窗工程量计算规则
一、工程量计算规则
1.各类门窗工程量按设计洞口尺寸以m2计算,无框者按扇外围尺寸计算。
2.纱窗扇安装工程量按扇外围尺寸以m2计算。
3.防火卷帘门工程量按楼面或地面距端板顶点的高度乘门的宽度以m2计算,防火门楣包箱按展开面积计算。
4.卷帘门安装工程量按门洞口高度增加0.6Om乘以门洞宽度以m2计算。
电动装置安装以套计算,活动小门以个计算。
5.电子感应门、旋转门、电子刷卡智能门的安装按根计算,电动伸缩门按m计算,电动装置安装以套计算。
6.门连窗应分别计算工程量。
窗的宽度应计算至门框外边。
7.不锈钢格栅门、防盗门窗工程量按设计洞口尺寸以m2计算。
8.防盗栅栏按展开面积以m2计算。
9.飘窗按外边框展开面积以m2计算。
10钢木大门安装工程量按扇外围面积以m2计算。
11.钢板大门、铁栅门安装工程量按质量以t计算。
二.说明
1.门窗安装所用的小五金(普通合页、螺丝)费用已包括在相应定额项目内,不再另行计算。
其他五金配件执行第十七章门窗配套装饰及其他相应定额项目。
2.顶橱门,壁柜门定额项目中已包括橱内的隔断、格板、地板、挂衣架等工料,不再另行计算。
3.木门窗中的玻璃门适用于木框玻璃门,全玻璃门窗中的有框全玻门适用于钢框、不锈框玻璃门。
4.无框、有框全玻门包括不锈钢板门夹、拉手、地弹簧等。
5,附框的材质、规格实际使用与定额不同时,可进行换算。
门窗工程工程量计算规则门窗工程工程量计算规则1 . 各类门、窗制作安装工程量,除注明者外,均按设计门、窗洞口面积以平方米计算。
2 . 各类木门框、门扇、窗扇、纱扇制作安装工程量,均按设计门、窗洞口面积以平方米计算。
3 . 成品门扇安装按扇计算。
4. 小型柜门(橱柜、鞋柜)按设计框外围面积以平方米计算。
5. 木门扇皮制隔音面层及装饰隔音板面层,按扇外围单面面积计算。
6. 卷闸门安装按洞口高度增加600mm乘以门实际宽度以平方米计算,卷闸门安装在梁底时高度不增加600mm;如卷闸门上有小门,应扣除小门面积,小门安装另以个计算;卷闸门电动装置安装以套计算。
7. 围墙铁丝网门制作、安装工程量按设计框外围面积以平方米计算。
8.成品特种门安装工程量按设计门洞口面积以平方米计算。
9. 不锈钢包门框按框外围饰面表面积以平方米计算。
10. 电子感应自动门按成品安装以樘计算,电动装置安装以套计算。
11. 不锈钢电动伸缩门及轨道以延长米计算,电动装置安装以套计算。
12. 普通木窗上部带有半圆窗的应分别按半圆窗和普通窗计算,其分界线以普通窗和半圆窗之间的横框上裁口线为分界线。
13. 屋顶小气窗按不同形式,分别以个为单位计算,定额包括骨架、窗框、窗扇、封檐板、檐壁钉板条及泛水工料在内,但不包括屋面板及汛水用镀锌铁皮工料。
14. 铝合金纱扇、塑钢纱扇按扇外围面积以平方米计算。
15. 金属防盗网制作安装工程按围护尺寸展开面积以平方米计算,刷油漆按本定额 A.13 油漆、涂料、裱糊工程相应子目计算。
16. 窗台板、门窗套按展开面积以平方米计算,门窗贴脸分规格按实际长度以延长米计算。
17. 窗帘盒、窗帘轨按设计图示尺寸以延长米计算,如设计图纸没有注明尺寸,按洞口宽度尺寸加300mm。
18. 门窗周边塞缝按门窗洞口尺寸以延长米计算。
19. 特殊五金按本定额规定单位以数量计算。
20. 无框全玻门五金配件按扇计算;木门窗普通五金配件按樘计算。

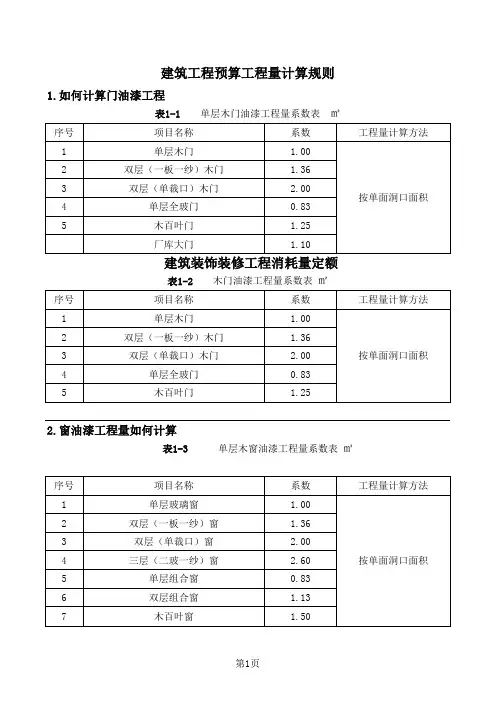

1.如何计算门油漆工程表1-1 单层木门油漆工程量系数表 ㎡建筑装饰装修工程消耗量定额表1-2 木门油漆工程量系数表 ㎡2.窗油漆工程量如何计算 表1-3 单层木窗油漆工程量系数表 ㎡建筑装饰装修工程消耗量定额 表1-4 木窗油漆工程量系数表 ㎡3.木扶手及其他板条线条油漆工程量如何计算 表1-5 木扶手及其他板条油漆工程量系数表 m建筑装饰装修工程消耗量定额 表1-6 木扶手及其他板条油漆工程量系数表 m4.木材面油漆工程量如何计算表1-7 木材面油漆工程量系数表 ㎡ 表1-8 木地板工程量系数 ㎡建筑装饰装修工程消耗量定额 表1-9 木材面油漆工程量系数表 ㎡5.如何计算金属面油漆工程量 表1-10 其他金属面油漆工程量系数 ㎡ 表1-11 单层钢门窗工程量系数 ㎡ 表1-12 平板屋面涂刷磷化、锌黄底漆工程量系数 ㎡6.抹灰面油漆工程量如何计算 表1-13 抹灰面工程量系数 ㎡建筑装饰装修工程消耗量定额 表1-14 抹灰面油漆、涂料、裱糊工程量系数表 ㎡7.如何计算喷刷、涂料工程量1、楼地面、天棚面、墙、柱梁、的喷(刷)涂料工程,均按楼地面、天棚面、墙、柱、梁面装饰工程相应的工程量计算规则规定计算。
(GJDgz-101-952.隔墙、护壁、柱、天棚面层及木地板刷火涂料,执行其他木材面刷防火涂料相应子目。
GYD-901-20023.楼地面、天棚、墙、柱、梁面的喷(刷)涂料工程量,按表1-14相应的计算规则计算。
GYD-901-20028.花饰、线条刷涂料工程量如何计算1.按表1-14相应计算规则计算工程量。
GYD-901-20022.空花格、栏杆刷涂料按设计图示尺寸以单面外围面积计算。
线条刷涂料按设计图示尺寸以长度(m)计算。
GB 5005-20089.怎么计算裱糊工程量1、按表1-14相应计算规则计算其工程量。
GYD-901-20022.按设计图示尺寸以面积( ㎡)计算。
备注:GYD-901-2002 《全国统一建筑工程消耗量定额》GB 50500-2008 《建设工程工程量清单计算规范》 GJDgz-101-95 《全国统一建筑装饰装修工程消耗量定额》。
附件3:工程量计算规则本计算规则是门窗、百叶含量计算的依据,门窗、百叶制作安装工程的合同签订、变更签证、结算等造价确认工作均需依照此规则进行计算。
(一)铝合金门窗(带副框做法)计算规则一、门窗面积计算规则:1.1.门窗面积=(门窗洞口宽-缩尺尺寸*2)*(门窗洞口高-缩尺尺寸*2)1.2.缩尺尺寸以图纸标注为准,图纸无标注时按照外墙石材墙面时缩尺50mm、外墙涂料墙面时缩尺40mm计算。
二、门窗材料消耗量计算规则:(以下面窗型说明)2.1玻璃:玻璃按不同规格、不同种类分别列项,以“m2”为单位计取,玻璃面积=玻璃宽度*玻璃高度玻璃宽度=分格宽度-型材宽度(两侧)+搭接量*2玻璃高度=分格高度-型材宽度(两侧)+搭接量*2搭接量图纸无标注时按照15mm计取W、H为门窗缩尺后外围尺寸2.2型材:以“kg”为单位计取,型材重量=型材长度*型材米重;1)框型材长度=(W+H)*22)框压条,以左下角H1*W1范围为例框压条长度(横)=W1-边框小面宽-加强梃小面/2-2*框压条小面宽,共2根框压条长度(竖)=H1-边框小面宽-中梃小面宽/2,共2根。
3)外开窗扇转接框,以左上角(H-H1)*W1范围为例外开窗扇转接框长度(横)=分格宽度(W1)-边框小面宽-竖中梃小面/2,共2根外开窗扇转接框长度(竖)=分格高度(H-H1)-边框小面宽-横中梃小面宽/2,共2根4)外开窗扇,以左上角(H-H1)*W1范围为例外开窗扇长度(横)=分格宽度(W1)-框转小面宽-梃转小面宽/2+2*框扇搭接量,共2根外开窗扇长度(竖)=分格高度(H-H1)-框转小面宽-梃转小面宽/2+2*框扇搭接量,共2根5)外开窗扇压条,以左上角(H-H1)*W1范围为例扇压条长度(横)=分格宽度(W1)-边框小面宽-竖中梃小面宽/2-转接料宽度*2-扇料宽度*2-扇压条小面宽*2,共2根扇压条长度(竖)=分格高度(H-H1)-边框小面宽-横中梃小面宽/2-转接料宽度*2-扇料宽度*2,共2根6)中挺竖向加强中挺长度=H竖向中梃长度=H-边框小面宽*2横向中梃长度=W-边框小面宽*2-竖梃小面宽*27)钢衬长度钢衬长度=中梃长度8)腔体连接件腔体连接件长度=腔体净尺寸-1mm。
练好"三个基本功"包括:提高看图技能;熟悉常用标准图做法;熟悉工程量计算规则,等三个方面。
一、提高看图技能工程量计算前的看图,要先从头到尾浏览整套图纸,待对其设计意图大概了解后,再选择重点详细看图。
在看图过程中要着重弄清以下几个问题:(一)建筑图部分1、了解建筑物的层数和高度(包括层高和总高)、室内外高差、结构形式、纵向总长及跨度等。
2、了解工程的用料及作法,包括楼地面、屋面、门窗、墙柱面装饰的用料及法。
3、了解建筑物的墙厚、楼地面面层、门窗、天棚、内墙饰面等在不同的楼层上有无变化(包括材料做法、尺寸、数量等变化),以便采用不同的计算方法。
(二)结构图部分1、了解基础形式、深度、土壤类别、开挖方式(按施工方案确定)以及基础、墙体的材料及做法。
2、了解结构设计说明中涉及工程量计算的相关内容,包括砌筑砂浆类别、强度等级,现浇和预制构件的混凝土强度等级、钢筋的锚固和搭接规定等,以便全面领会图纸的设计意图,避免重算或漏算。
3、了解构件的平面布置及节点图的索引位置,以免在计算时乱翻图纸查找,浪费时间。
4、砖混结构要弄清圈梁有几种截面高度,具体分布在墙体的那些部位,圈梁在阳台及门窗洞口处截面有何变化,内外墙圈梁宽度是否一致,以便在计算圈梁体积时,按不同宽度进行分段计算。
5、带有挑檐、阳台、雨篷的建筑物,要弄清悬挑构件与相交的连梁或圈梁的连结关系,以便在计算时做到心中有数。
目前施工图预算和工程量清单的编制主要是围绕工程招投标进行的,工程发标后按照惯例,建设单位一般在三天以内要组织有关方面对图纸进行答凝,因此,预算(或清单)编制人员在此阶段应抓紧时间看图,对图纸中存在的问题作好记录整理。
在看图过程中不要急于计算,避免盲目计算后又有所变化造成来回调整。
但是对"门窗表"、"构件索引表"、"钢筋明细表"中的构件以及钢筋的规格型号、数量、尺寸,要进行复核,待图纸答凝后,根据"图纸答凝纪要"对图纸进行全面修正,然后再进行计算。
