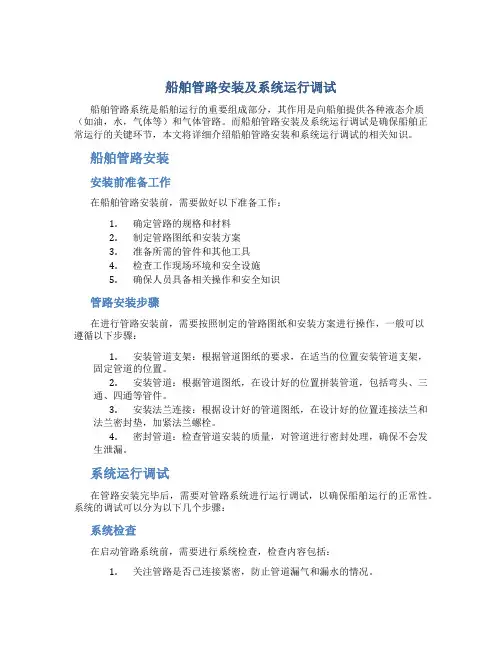

船舶管路安装及系统运行调试船舶管路系统是船舶运行的重要组成部分,其作用是向船舶提供各种液态介质(如油,水,气体等)和气体管路。
而船舶管路安装及系统运行调试是确保船舶正常运行的关键环节,本文将详细介绍船舶管路安装和系统运行调试的相关知识。
船舶管路安装安装前准备工作在船舶管路安装前,需要做好以下准备工作:1.确定管路的规格和材料2.制定管路图纸和安装方案3.准备所需的管件和其他工具4.检查工作现场环境和安全设施5.确保人员具备相关操作和安全知识管路安装步骤在进行管路安装前,需要按照制定的管路图纸和安装方案进行操作,一般可以遵循以下步骤:1.安装管道支架:根据管道图纸的要求,在适当的位置安装管道支架,固定管道的位置。
2.安装管道:根据管道图纸,在设计好的位置拼装管道,包括弯头、三通、四通等管件。
3.安装法兰连接:根据设计好的管道图纸,在设计好的位置连接法兰和法兰密封垫,加紧法兰螺栓。
4.密封管道:检查管道安装的质量,对管道进行密封处理,确保不会发生泄漏。
系统运行调试在管路安装完毕后,需要对管路系统进行运行调试,以确保船舶运行的正常性。
系统的调试可以分为以下几个步骤:系统检查在启动管路系统前,需要进行系统检查,检查内容包括:1.关注管路是否已连接紧密,防止管道漏气和漏水的情况。
2.检查工作流程图,确保维护人员了解整个系统的操作流程,便于随时排查问题。
3.检查控制系统的设备状态,确保所有的设备已正确安装并连接完好。
4.检查阀门的开启、正常和关闭状态。
系统啟動根据系统流程图的要求,对管路系统依次进行启动:1.水系统先启动,启动进水泵,检查水流的畅通程度及流量表的指示是否正常。
2.液体系统启动,正常情况下启动燃油泵,检查泵正常运转。
3.空气供应系统启动,检查空气压缩机的压力、压差表示是否正常。
调试工艺系统调试工艺的目的是检查管道系统在正常运行时的性能,其主要调试工艺有:1.系统泄漏点检测:启动系统后,对管道系统进行泄漏点检测,在操作过程中发现泄露问题,对泄漏的位置进行排查和修理。
简谈船舶管路系统以及综合布置要点摘要:文章从船舶管路自动布置系统的结构设计出发,分别阐述了船舶管路综合布置要点,以及船舶管路布局的具体优化方法,以供参考。
关键词:船舶管路系统;综合布置;布局优化一、船舶管路布置系统的结构设计本公司使用的是AVEVA MARINE设计软件(简称AM)。
使用AM设计的基本流程为:1.基本流程AM舾装工程建立完毕,管系数据库和规格书建立完毕;船体模型基本建立。
按照设备资料在AM软件OUTFITTING模块中点击菜单Design/Equipment建立设备三维模型,按照详设系统原理图在AM软件OUTFITTING模块中点击菜单Design/Pipework建立管系三维模型。
管系三维模型完成,并在满足规范和系统原理图的前提下,与各专业进行协调,并进行区域干涉检查。
对干涉部分进行综合考虑、协调和修改。
通过检查后,输出船体舾装开孔图。
对管子模型按作业阶段进行拆分(组立/先行/总段/船台/单元)。
然后以分段或单元进行管支架三维建模。
管支架三维建模在AM软件OUTFITTING模块中点击菜单船舶设计/COSCO管支架进行。
管支架三维模型完成后,按分段进行干涉检查,直到分段相关专业模型的无干涉后。
输出分段管子制作图、管支架制作图、多芯管支架制作图、挡水圈制作图、自制件制作图和管系安装图。
二、舶管路综合布置要点船舶管路综合布置工作关系到整个船舶系统运行的安全性,而船舶管路布置也就成了整个船舶生产过程中一个非常重要的环节。
船舶管路由大量的管路组成,分散布置在整个船舶系统的动力装置及附属设备中,科学合理的对管路进行综合布置,可以有目的对船舶管路系统进行提前加工及组装工作,有利于人力资源的优化配置,在缩短船舶生产周期的同时,提高船舶制造过程中的生产效率。
管路的综合布置,需要做好以下几点:1.设计前的准备(1)熟悉规格书,了解规格书对该船生产设计的要求;包括原理的描述,系统的材料要求,阀门、附件的要求等。

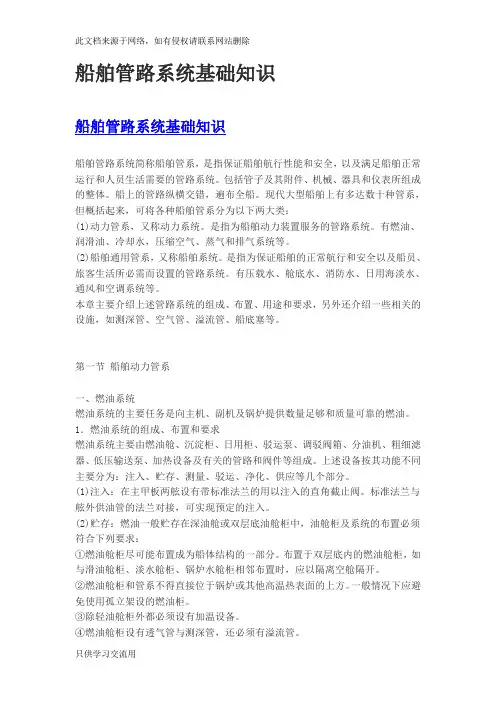

船舶管路系统基础知识船舶管路系统基础知识船舶管路系统简称船舶管系,是指保证船舶航行性能和安全,以及满足船舶正常运行和人员生活需要的管路系统。
包括管子及其附件、机械、器具和仪表所组成的整体。
船上的管路纵横交错,遍布全船。

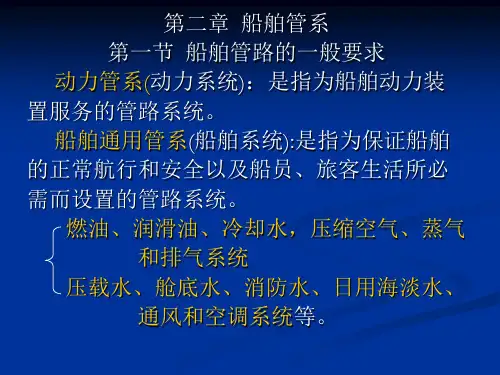

现代大型船舶上有多达数十种管系,但概括起来,可将各种船舶管系分为以下两大类:(1)动力管系,又称动力系统。
是指为船舶动力装置服务的管路系统。
有燃油、润滑油、冷却水,压缩空气、蒸气和排气系统等。
(2)船舶通用管系,又称船舶系统。
是指为保证船舶的正常航行和安全以及船员、旅客生活所必需而设置的管路系统。
有压载水、舱底水、消防水、日用海淡水、通风和空调系统等。
本章主要介绍上述管路系统的组成、布置、用途和要求,另外还介绍一些相关的设施,如测深管、空气管、溢流管、船底塞等。
第一节船舶动力管系一、燃油系统燃油系统的主要任务是向主机、副机及锅炉提供数量足够和质量可靠的燃油。
1.燃油系统的组成、布置和要求燃油系统主要由燃油舱、沉淀柜、日用柜、驳运泵、调驳阀箱、分油机、粗细滤器、低压输送泵、加热设备及有关的管路和阀件等组成。
上述设备按其功能不同主要分为:注入、贮存、测量、驳运、净化、供应等几个部分。
(1)注入:在主甲板两舷设有带标准法兰的用以注入的直角截止阀。
标准法兰与舷外供油管的法兰对接,可实现预定的注入。
(2)贮存:燃油一般贮存在深油舱或双层底油舱柜中,油舱柜及系统的布置必须符合下列要求:①燃油舱柜尽可能布置成为船体结构的一部分。
布置于双层底内的燃油舱柜,如与滑油舱柜、淡水舱柜、锅炉水舱柜相邻布置时,应以隔离空舱隔开。
②燃油舱柜和管系不得直接位于锅炉或其他高温热表面的上方。
一般情况下应避免使用孤立架设的燃油柜。
③除轻油舱柜外都必须设有加温设备。
④燃油舱柜设有透气管与测深管,还必须有溢流管。
(3)驳运:系统中设驳运泵与调驳阀箱,以便将任一油舱柜的燃油驳至沉淀柜,或各油舱柜的调驳。
驳运泵有轻柴油与重油之分,并可互为替代。

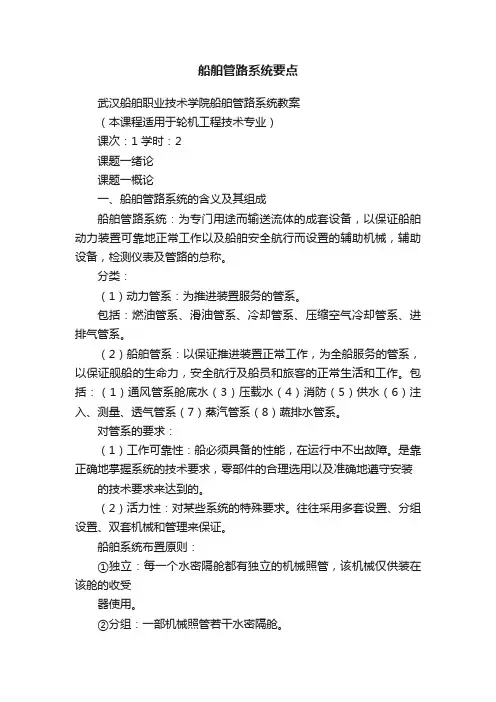

船舶管路系统要点武汉船舶职业技术学院船舶管路系统教案(本课程适用于轮机工程技术专业)课次:1 学时:2课题一绪论课题一概论一、船舶管路系统的含义及其组成船舶管路系统:为专门用途而输送流体的成套设备,以保证船舶动力装置可靠地正常工作以及船舶安全航行而设置的辅助机械,辅助设备,检测仪表及管路的总称。
分类:(1)动力管系:为推进装置服务的管系。
包括:燃油管系、滑油管系、冷却管系、压缩空气冷却管系、进排气管系。
(2)船舶管系:以保证推进装置正常工作,为全船服务的管系,以保证舰船的生命力,安全航行及船员和旅客的正常生活和工作。
包括:(1)通风管系舱底水(3)压载水(4)消防(5)供水(6)注入、测量、透气管系(7)蒸汽管系(8)蔬排水管系。
对管系的要求:(1)工作可靠性:船必须具备的性能,在运行中不出故障。
是靠正确地掌握系统的技术要求,零部件的合理选用以及准确地遵守安装的技术要求来达到的。
(2)活力性:对某些系统的特殊要求。
往往采用多套设置、分组设置、双套机械和管理来保证。
船舶系统布置原则:①独立:每一个水密隔舱都有独立的机械照管,该机械仅供装在该舱的收受器使用。
②分组:一部机械照管若干水密隔舱。
③集中:将机械安置在一个地方,供分布在各处的舱室使用。
④混合:每一舱都有有二台或更多的机械管理,使其活力性增加。
三、船舶管路生产设计的发展简史和趋势1、我国船舶管系设计和施工按发展特征,经历了四个阶段:① 50年代中期前,灌吵热弯,机械冷弯。
②60年代,管子的预制,实尺放样,比例放样,综合放样,液压弯管机,中频弯管机。
③70年代,数字控制管子的切割,焊接、弯曲,管子加工自动线。
70年代中期,管装设计的比例绘图,电算处理法。
④80年代,船舶管系的设计和加工到了第四阶段,特征如下:a)在管系综合放样的基础上,继续开展电子计算机技术在管系布置设计中的应用研究。
b)机舱的比例模型进行舾装工程设计,工程模型法。
c) 数控的工艺装备。

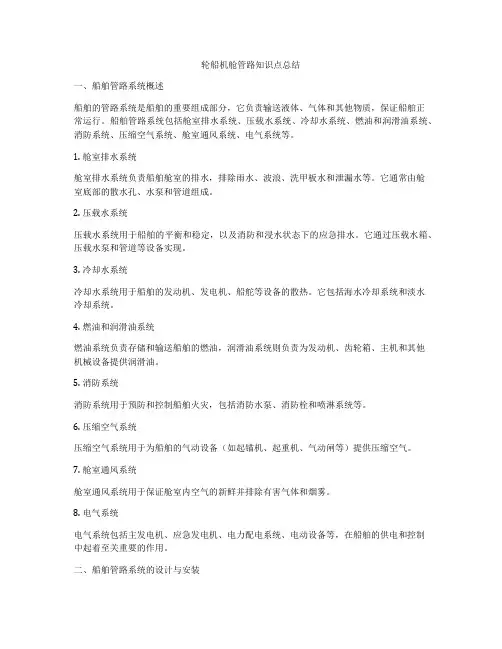

轮船机舱管路知识点总结一、船舶管路系统概述船舶的管路系统是船舶的重要组成部分,它负责输送液体、气体和其他物质,保证船舶正常运行。
船舶管路系统包括舱室排水系统、压载水系统、冷却水系统、燃油和润滑油系统、消防系统、压缩空气系统、舱室通风系统、电气系统等。
1. 舱室排水系统舱室排水系统负责船舶舱室的排水,排除雨水、波浪、洗甲板水和泄漏水等。
它通常由舱室底部的散水孔、水泵和管道组成。
2. 压载水系统压载水系统用于船舶的平衡和稳定,以及消防和浸水状态下的应急排水。
它通过压载水箱、压载水泵和管道等设备实现。
3. 冷却水系统冷却水系统用于船舶的发动机、发电机、船舵等设备的散热。
它包括海水冷却系统和淡水冷却系统。
4. 燃油和润滑油系统燃油系统负责存储和输送船舶的燃油,润滑油系统则负责为发动机、齿轮箱、主机和其他机械设备提供润滑油。
5. 消防系统消防系统用于预防和控制船舶火灾,包括消防水泵、消防栓和喷淋系统等。
6. 压缩空气系统压缩空气系统用于为船舶的气动设备(如起锚机、起重机、气动闸等)提供压缩空气。
7. 舱室通风系统舱室通风系统用于保证舱室内空气的新鲜并排除有害气体和烟雾。
8. 电气系统电气系统包括主发电机、应急发电机、电力配电系统、电动设备等,在船舶的供电和控制中起着至关重要的作用。
二、船舶管路系统的设计与安装1. 管路系统的设计原则(1)安全性原则。
确保管路系统的设计符合相关法规标准,同时要考虑船舶的使用环境、载重和尺寸等因素。
(2)经济性原则。
在确保安全性的前提下,尽可能减少材料和成本,提高管路系统的性能。
(3)可靠性原则。
保证管路系统的可靠性和稳定性,避免因管路故障导致船舶停工或损失。
2. 管路系统的安装在安装船舶管路系统时,需要考虑以下几个方面:(1)材料选择。
根据介质的特性和输送要求选择合适的管路材料,如碳钢、不锈钢、铜合金等。
(2)管路布局。
按照船舶布局和使用要求合理布置管路系统,确保其通畅和美观。

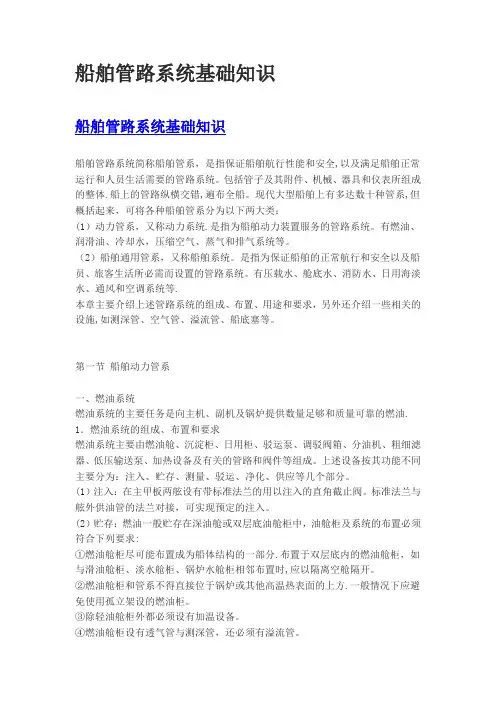

船舶管路系统基础知识船舶管路系统基础知识船舶管路系统简称船舶管系,是指保证船舶航行性能和安全,以及满足船舶正常运行和人员生活需要的管路系统。
包括管子及其附件、机械、器具和仪表所组成的整体.船上的管路纵横交错,遍布全船。
现代大型船舶上有多达数十种管系,但概括起来,可将各种船舶管系分为以下两大类:(1)动力管系,又称动力系统.是指为船舶动力装置服务的管路系统。
有燃油、润滑油、冷却水,压缩空气、蒸气和排气系统等。
(2)船舶通用管系,又称船舶系统。
是指为保证船舶的正常航行和安全以及船员、旅客生活所必需而设置的管路系统。
有压载水、舱底水、消防水、日用海淡水、通风和空调系统等.本章主要介绍上述管路系统的组成、布置、用途和要求,另外还介绍一些相关的设施,如测深管、空气管、溢流管、船底塞等。
第一节船舶动力管系一、燃油系统燃油系统的主要任务是向主机、副机及锅炉提供数量足够和质量可靠的燃油. 1.燃油系统的组成、布置和要求燃油系统主要由燃油舱、沉淀柜、日用柜、驳运泵、调驳阀箱、分油机、粗细滤器、低压输送泵、加热设备及有关的管路和阀件等组成。
上述设备按其功能不同主要分为:注入、贮存、测量、驳运、净化、供应等几个部分。
(1)注入:在主甲板两舷设有带标准法兰的用以注入的直角截止阀。
标准法兰与舷外供油管的法兰对接,可实现预定的注入。
(2)贮存:燃油一般贮存在深油舱或双层底油舱柜中,油舱柜及系统的布置必须符合下列要求:①燃油舱柜尽可能布置成为船体结构的一部分.布置于双层底内的燃油舱柜,如与滑油舱柜、淡水舱柜、锅炉水舱柜相邻布置时,应以隔离空舱隔开。
②燃油舱柜和管系不得直接位于锅炉或其他高温热表面的上方.一般情况下应避免使用孤立架设的燃油柜。
③除轻油舱柜外都必须设有加温设备。
④燃油舱柜设有透气管与测深管,还必须有溢流管。
(3)驳运:系统中设驳运泵与调驳阀箱,以便将任一油舱柜的燃油驳至沉淀柜,或各油舱柜的调驳。
驳运泵有轻柴油与重油之分,并可互为替代。
第四节船舶系统的管路布置船舶系统主要包括舱底水系统、压载水系统、灭火系统、日用供水系统、泄漏水系统、日用蒸汽和制冷系统、空调系统,全船、水舱的空气、溢流和测深管路等。
按照船舶系统基本任务,可归纳为保船、生活设施和输送储藏三个类别。
各类系统都各具功用。
在管路布置时,应按系统特性及技术要求,做出相应的工艺处理。
一、保船系统的管路布置(一)舱底水系统的管路布置舱底水系统是保船系统中重要组成部分。
它应保证船舶在正浮或向任何一舷倾斜不超过5°时皆能排干舱内积水,同时还不使舷外水或任何水舱(柜)中的水经该系统流入舱内;保证在船体破损时,及时抽除涌入的海水。
根据这一特点,对系统的布置有以下要求:图1-44 舱底水系统止回阀的布置1、直角舷外排除阀;2、舱底水泵;3、截止止回吸入阀箱;4、带滤网吸入口;5、直通截止止回阀1、管路在布置时,应考虑使该系统具有最大的生命力。
舱底水总管应布置在夏季重载水线平面上,垂直于船舶中心线从船舷量起的1/5船宽内侧。
如果不能达到此要求,则舱底水吸入管上应设有止回阀。
阀的布置位置应直接固定在舱壁上。
如图1-44所示。
2、为能将舱底水排净,各吸入管的吸入口皆布置在每个舱底的最低处。
在有舭水沟的船舱中,可装在该舱两舷最低处;在无舭水沟的船舱中,装在两舷或纵中剖面处所设的污水井。
它的布置方法有以下几种:(1)舱底或内底板向两舷升高大于或等于5°时,在纵中剖面处应设置两只吸口。
如图1-45(a)所示。
(2)舱底或底板向两舷升高小于5°时,在两舷各设一只吸口,在中纵剖面处设有两只吸口,如图1-45(b)所示。
(3)机舱舱底水吸入口布置除应符合上述要求外,还应将吸口直接接在舱底泵吸入端;对艉机型船舶在机舱的前端设置两个吸口,艉端也应设有吸口。
如图1-46所示。
(4)当船尖舱未装舱底水总管时,可采用手摇泵有效排水,但吸口高度不应大于7m。
(5)货舱的长度超过30m时,应在该舱的前后部适当的布置舱底水吸口。

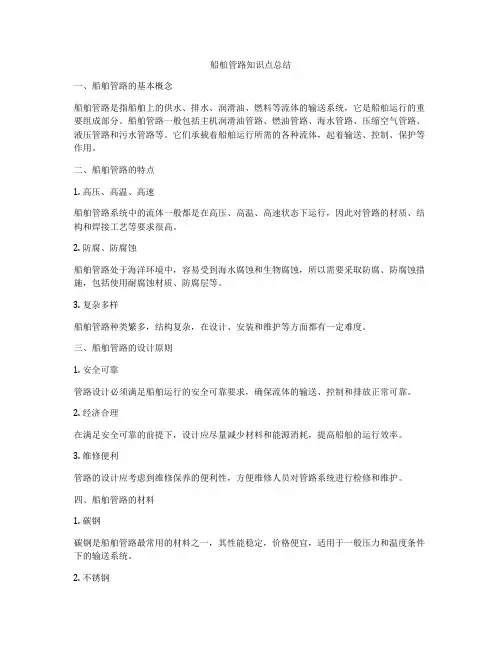

船舶管路知识点总结一、船舶管路的基本概念船舶管路是指船舶上的供水、排水、润滑油、燃料等流体的输送系统,它是船舶运行的重要组成部分。
船舶管路一般包括主机润滑油管路、燃油管路、海水管路、压缩空气管路、液压管路和污水管路等。
它们承载着船舶运行所需的各种流体,起着输送、控制、保护等作用。
二、船舶管路的特点1. 高压、高温、高速船舶管路系统中的流体一般都是在高压、高温、高速状态下运行,因此对管路的材质、结构和焊接工艺等要求很高。
2. 防腐、防腐蚀船舶管路处于海洋环境中,容易受到海水腐蚀和生物腐蚀,所以需要采取防腐、防腐蚀措施,包括使用耐腐蚀材质、防腐层等。
3. 复杂多样船舶管路种类繁多,结构复杂,在设计、安装和维护等方面都有一定难度。
三、船舶管路的设计原则1. 安全可靠管路设计必须满足船舶运行的安全可靠要求,确保流体的输送、控制和排放正常可靠。
2. 经济合理在满足安全可靠的前提下,设计应尽量减少材料和能源消耗,提高船舶的运行效率。
3. 维修便利管路的设计应考虑到维修保养的便利性,方便维修人员对管路系统进行检修和维护。
四、船舶管路的材料1. 碳钢碳钢是船舶管路最常用的材料之一,其性能稳定,价格便宜,适用于一般压力和温度条件下的输送系统。
2. 不锈钢不锈钢具有耐腐蚀、高强度等特点,通常用于海水管路、燃油管路等需要抗腐蚀的地方。
3. 铜合金铜合金耐腐蚀性好,导电性能好,一般用于海水管路、压缩空气管路等。
4. 塑料塑料管路主要用于轻便、低压、低温的输送系统,比如饮用水管路、排污管路等。
五、船舶管路的安装1. 管路的支吊架设计管路的支吊架设计是管路安装的关键环节,必须根据管路的材料、工作条件、管路重量等因素进行设计,确保管路的稳定支撑。
2. 管路的焊接管路的焊接必须严格按照相关规范和标准进行,焊接工艺要合理,焊缝要具有良好的力学性能和密封性。
3. 管路的液压测试安装完毕后,对管路系统进行液压测试,以验证管路的密封性和耐压性,确保管路系统正常工作。
船舶管路系统基础知识船舶管路系统基础知识船舶管路系统简称船舶管系,就是指保证船舶航行性能与安全,以及满足船舶正常运行与人员生活需要得管路系统。
包括管子及其附件、机械、器具与仪表所组成得整体。
船上得管路纵横交错,遍布全船。
现代大型船舶上有多达数十种管系,但概括起来,可将各种船舶管系分为以下两大类:(1)动力管系,又称动力系统。
就是指为船舶动力装置服务得管路系统。
有燃油、润滑油、冷却水,压缩空气、蒸气与排气系统等。
(2)船舶通用管系,又称船舶系统。
就是指为保证船舶得正常航行与安全以及船员、旅客生活所必需而设置得管路系统。
有压载水、舱底水、消防水、日用海淡水、通风与空调系统等。
本章主要介绍上述管路系统得组成、布置、用途与要求,另外还介绍一些相关得设施,如测深管、空气管、溢流管、船底塞等。
第一节船舶动力管系一、燃油系统燃油系统得主要任务就是向主机、副机及锅炉提供数量足够与质量可靠得燃油。
1.燃油系统得组成、布置与要求燃油系统主要由燃油舱、沉淀柜、日用柜、驳运泵、调驳阀箱、分油机、粗细滤器、低压输送泵、加热设备及有关得管路与阀件等组成。
上述设备按其功能不同主要分为:注入、贮存、测量、驳运、净化、供应等几个部分。
(1)注入:在主甲板两舷设有带标准法兰得用以注入得直角截止阀。
标准法兰与舷外供油管得法兰对接,可实现预定得注入。
(2)贮存:燃油一般贮存在深油舱或双层底油舱柜中,油舱柜及系统得布置必须符合下列要求:①燃油舱柜尽可能布置成为船体结构得一部分。
布置于双层底内得燃油舱柜,如与滑油舱柜、淡水舱柜、锅炉水舱柜相邻布置时,应以隔离空舱隔开。
②燃油舱柜与管系不得直接位于锅炉或其她高温热表面得上方。
一般情况下应避免使用孤立架设得燃油柜。
③除轻油舱柜外都必须设有加温设备。
④燃油舱柜设有透气管与测深管,还必须有溢流管。
(3)驳运:系统中设驳运泵与调驳阀箱,以便将任一油舱柜得燃油驳至沉淀柜,或各油舱柜得调驳。
驳运泵有轻柴油与重油之分,并可互为替代。
关于船舶管路综合布置要点分析摘要随着船舶工业的发展,船舶制造技术日趋成熟。
船舶管道结构在船舶生产的过程中也是比较关键的环节。
这是一个刚性的工艺流程和管道结构,这关系到造船的速度和质量。
因此,本文深入的分析了船舶管路综合布置中的要点。
关键词船舶管路;综合布置;要点;分析引言船舶管路在船舶运行中有着非常重要的作用,例如船舶的运行需要水、油、气等资源,这会对船舶的运行造成极大的影响。
事实上,研究表明,管道的不合理布置也会导致船舶空间资源出现极大的浪费,还会让管道的故障率有所增加,不利于船舶管道的维护。
在船舶运行的过程中,对船舶管道布置进行相应的优化是非常关键的问题。
一、船舶管路综合布置的要点船舶管路的综合布置与船舶的安全是有着直接的关系的,船舶的管道布置是整个船舶在生产过程中比较关键的环节。
船舶管道主要是由船舶系统的动力装置以辅助的设备管道所组成,管道的综合布置必须要确保其科学合理性,船舶管道系统的优化配置能够对资源进行充分的利用,减少船舶的生产周期,有效地提升船舶生产效率。
1、设计前的准备第一,熟悉管道布置的规范,明确其对船舶生产设计的要求,包括原理说明、系统材料、阀门及管件的各种标准等。
第二,熟悉总平面图、分区图、房间平面图。
第三,要对防火分区图、防火代表防盗图、绝缘图有比较详细的了解。
第四,对于主要电缆方向图和电气设备布置图有清晰的掌握。
第五,对设计图纸进行详细的检查。
第六,检查设备订单状态和工作图纸。
第七,需要对船舶的专业标准进行了解。
在对船舶管道进行设计的过程中,要对实际的船舶建造图纸有详细的了解,为实际管道设计提供相应的参考,从而能够更好的开展后续工作。
船舶管系布置图需要包含综合的管道系设计图、船体结构图、管系图以及主缆方向图等。
在进行准备的过程中,需要详细的分析这些图纸,并根结合相应的图纸资料制定完善的设计方案。
2、船舶管道综合布局的要点首先,注意一般要求。
第一,进行管道布置的原则:一般是要先对船舶的设备进行布置,然后规划主电缆,最后对管道进行布置。
船舶管路系统基础知识船舶管路系统基础知识船舶管路系统简称船舶管系,是指保证船舶航行性能和安全,以及满足船舶正常运行和人员生活需要的管路系统。
包括管子及其附件、机械、器具和仪表所组成的整体。
船上的管路纵横交错,遍布全船。
现代大型船舶上有多达数十种管系,但概括起来,可将各种船舶管系分为以下两大类:(1)动力管系,又称动力系统。
是指为船舶动力装置服务的管路系统。
有燃油、润滑油、冷却水,压缩空气、蒸气和排气系统等。
(2)船舶通用管系,又称船舶系统。
是指为保证船舶的正常航行和安全以及船员、旅客生活所必需而设置的管路系统。
有压载水、舱底水、消防水、日用海淡水、通风和空调系统等。
本章主要介绍上述管路系统的组成、布置、用途和要求,另外还介绍一些相关的设施,如测深管、空气管、溢流管、船底塞等。
第一节船舶动力管系一、燃油系统燃油系统的主要任务是向主机、副机及锅炉提供数量足够和质量可靠的燃油。
1.燃油系统的组成、布置和要求燃油系统主要由燃油舱、沉淀柜、日用柜、驳运泵、调驳阀箱、分油机、粗细滤器、低压输送泵、加热设备及有关的管路和阀件等组成。
上述设备按其功能不同主要分为:注入、贮存、测量、驳运、净化、供应等几个部分。
(1)注入:在主甲板两舷设有带标准法兰的用以注入的直角截止阀。
标准法兰与舷外供油管的法兰对接,可实现预定的注入。
(2)贮存:燃油一般贮存在深油舱或双层底油舱柜中,油舱柜及系统的布置必须符合下列要求:①燃油舱柜尽可能布置成为船体结构的一部分。
布置于双层底内的燃油舱柜,如与滑油舱柜、淡水舱柜、锅炉水舱柜相邻布置时,应以隔离空舱隔开。
②燃油舱柜和管系不得直接位于锅炉或其他高温热表面的上方。
一般情况下应避免使用孤立架设的燃油柜。
③除轻油舱柜外都必须设有加温设备。
④燃油舱柜设有透气管与测深管,还必须有溢流管。
(3)驳运:系统中设驳运泵与调驳阀箱,以便将任一油舱柜的燃油驳至沉淀柜,或各油舱柜的调驳。
驳运泵有轻柴油与重油之分,并可互为替代。
2021.06科学技术创新船舶管路综合布置要点和运用胡阿永(福建船政重工研发设计院技术二部,福建福州350502)船舶作为水运交通工具的重要组成部分,是我国交通网络体系的重要构成内容,自船舶诞生以来,不论是在民事应用、工业经济发展,还是在军事方面,船舶都有着不可忽视的重要价值,对人类社会有着重要意义。
近年来随着船舶制造企业的快速进步与制造技术的不断发展,船舶建造技艺愈发成熟,能有效保证船舶建造质量,且得到了诸多实践肯定。
但在船舶实际应用过程中,关于管路综合布置与优化在提升船舶生产速度、提高船舶应用效率等方面的研究较为缺乏,因此,本文对船舶管路综合布置要点的探讨及其实践运用的研究也就具备重要理论意义和现实价值。
1船舶管路综合布置的作用对船舶工程而言,管路是否正常工作直接关系到整个船舶运行体系的安全性和可靠性,船舶管路布置也就成为船舶生产工艺中的重要环节。
由于船舶管路由大量的管道和网线组成,处于既分散又相互紧密联系的系统中,分散排布于整个船舶系统的动力装置及其附属设施设备中,科学合理地对船舶管路工程进行综合排布,有助于船舶管路系统提前加工及高效率组装,有利于人力资源的快速降低和船舶生产周期的大幅度缩短,提升船舶制造效率。
同时,船舶管路的综合布置,能够有效将船舶管道系统与其他系统紧密结合,发挥船舶自身性能。
2船舶管路综合布置要点2.1布置准备。
在对船舶管路进行综合布置前,准备工作必不可少。
设计人员应仔细分析船舶建造规格书,了解船舶需求及规格书中的注意事项。
仔细分析船舶相关轮机系统图纸,相关布置图纸、设备资料及船体的基本结构图纸。
确保对船舶系统及船体构造有着深刻认知与了解,能够熟悉船舶管路综合布置过程中的各项原理结构和内部装置图,能熟悉相关图纸及船舶工程施工技术规范,能高效率收集船舶管路附件材料,根据船舶建造工艺等准备相关配件。
并与电气工程及给舾装专业人员充分沟通交流,完成船舶管路综合布置中的多技术交叉工作。
武汉船舶职业技术学院船舶管路系统教案(本课程适用于轮机工程技术专业)课次:1 学时:2课题一绪论课题一概论一、船舶管路系统的含义及其组成船舶管路系统:为专门用途而输送流体的成套设备,以保证船舶动力装置可靠地正常工作以及船舶安全航行而设置的辅助机械,辅助设备,检测仪表及管路的总称。
分类:(1)动力管系:为推进装置服务的管系。
包括:燃油管系、滑油管系、冷却管系、压缩空气冷却管系、进排气管系。
(2)船舶管系:以保证推进装置正常工作,为全船服务的管系,以保证舰船的生命力,安全航行及船员和旅客的正常生活和工作。
包括:(1)通风管系舱底水(3)压载水(4)消防(5)供水(6)注入、测量、透气管系(7)蒸汽管系(8)蔬排水管系。
对管系的要求:(1)工作可靠性:船必须具备的性能,在运行中不出故障。
是靠正确地掌握系统的技术要求,零部件的合理选用以及准确地遵守安装的技术要求来达到的。
(2)活力性:对某些系统的特殊要求。
往往采用多套设置、分组设置、双套机械和管理来保证。
船舶系统布置原则:①独立:每一个水密隔舱都有独立的机械照管,该机械仅供装在该舱的收受器使用。
②分组:一部机械照管若干水密隔舱。
③集中:将机械安置在一个地方,供分布在各处的舱室使用。
④混合:每一舱都有有二台或更多的机械管理,使其活力性增加。
三、船舶管路生产设计的发展简史和趋势1、我国船舶管系设计和施工按发展特征,经历了四个阶段:① 50年代中期前,灌吵热弯,机械冷弯。
②60年代,管子的预制,实尺放样,比例放样,综合放样,液压弯管机,中频弯管机。
③70年代,数字控制管子的切割,焊接、弯曲,管子加工自动线。
70年代中期,管装设计的比例绘图,电算处理法。
④80年代,船舶管系的设计和加工到了第四阶段,特征如下:a)在管系综合放样的基础上,继续开展电子计算机技术在管系布置设计中的应用研究。
b)机舱的比例模型进行舾装工程设计,工程模型法。
c) 数控的工艺装备。
d)预舾装的应用。
e) 液压有芯弯管机。
f) 提高管系的焊接技术。
g)热浸镀锌工艺。
2、发展特点:①从设备改革开始转入到推广先进工艺,在整个发展过程中,工艺装备的研制虽然投入了相当的力量,但工艺装备的标准化工作却被忽视,各船厂的绝大部分设备均属自行制造,这种各自为政的现象既浪费国家经费,也无法提高设备的质量。
②只注重单项技术改革忽视了对综合技术的研究,使得单项技术也无法发挥更大的作用。
再加上到目前为止,电子计算机技术仍未引入管子的加工上,管子加工还未形成流水线生产,因而目前我们的管子加工效率仍然低下,不能适应造船事业的发展需要。
3、发展趋势:①、在改进设计管理和继续完善“三化”(标准化、系列化、通用化)。
工作的同时,管系设计技术的发展方向是在相应软、硬件支持下,实现管系的计算机辅助设计,施工,管理信息集成化的道路。
②、建立管子加工的自动线或半自动线。
③、开展对管子加工流水线工艺的研究。
a)先焊后弯工艺。
b)管材无余量切割工艺。
c)管材套料微机应用程序。
d)Co2气体保护焊工艺。
e)管子零件图标准。
f)管子的支管标准。
g)船用钢管系列标准。
④开展对工艺装备标准化、系列化、通用化工作的研究。
⑤新材料的应用。
工程塑料管,玻璃钢。
作业:1、管子的种类有哪些?各有何特点?2、管子的质量检验有哪些?各有何目的及检验方法是什么?课题二船舶管路的基础知识(一)一、船用管子的种类、规格、特性及选用的一般原则1、管子和种类、特性a)钢管:无缝钢管:足够的强度,良好的延展性,工艺性。
不锈钢管:耐腐蚀性强,在同温下不易被氧化,不结皮,并保持较同的机械性能。
但不宜热弯,在大量含有氯离子介原中易产生应力腐蚀。
有缝钢管:良好的工艺性,机械性能差:白铁管、黑铁管。
制造这类管子的材料牌号有:A2、A3、B2、B3,A类钢保证其机械性B类钢保证其化学成分。
b)铜管:紫铜管:工艺性好,较高的塑性和耐腐蚀性,不适用于高温,高压系统,价高。
一般只适用于压力表管或直径小于是14㎜的液压油管。
黄铜管:抗海水,空气的腐蚀力强,好的导热率,价贵。
只用于热交换器的管束及通话管。
白铜管:较高的抗腐蚀性能和导热率,价贵。
用于舰艇的热交换器。
c)双金属管:管壁周两层不同的金属组合而成,即外层由10号优质碳素钢组成,内层由T4号铜制成。
有较高的机械强度,较强的耐腐蚀性,加工困难。
d)铝管:重量轻。
只适用于低温、低压,耐腐蚀塑性好,易加工,但机械性能差。
e)塑料管:重量轻,耐腐蚀能力强,摩阻小,绝缘,隔音,嘛振,耐磨,绝热,不需油漆,加工安装较简单,但强度低,耐热防火性能差,膨胀系数大,易老化破损不易修补,焊接温度不易控制。
f)钛合金管:优于无缝钢管和紫铜管所具备的特性,又克服了无缝钢管耐腐蚀性差,紫铜管强度低的特点,价贵,规格少。
2、管子的选用原则使用要求:指管系对管子的械强度,风度,尺寸大小,重量,抗腐蚀能力,耐热性等。
工艺要求:达到弯曲,焊接,安装,维护保养,检修等工艺技术条件。
经济要求:在符合使用要求的前提下,尽最大努力降低船舶的建造成本,在船舶设计阶段是实现这个目标的最佳时机。
在符合使用要求的前提下,尽最大努力降低船舶的建造成本,在船舶设计阶段是实现这个目标的最佳时机。
二、管子的管径、壁厚计算与质量检验1、管子的管径计算管径是根据管内流体的流速和流体流经管子的能量损失来决定的,在流量一定的情况下,管径主要取决于管内流体的流速。
D=0.0188=0.0188式中:d---管子内径,m;V――流体的容积流量,m3/h;C ――管内流体的流速,m/s;G――流体的质量流量,㎏/h;ρ――流体的密度,㎏/m3。
流速的决定是依据管路内允许的能量损失或管子腐蚀程度而定。
选择合适的流速是十分重要的。
流速过小,管径变大,各种管路,附件的直径随之变大,从而使整个管系的重量增加,并使初投资增加。
如果流速过大,虽然可使管径减小,但流体在管内的能量损失增加,甚至超过所允许的范围而影响工作。
2.管子的壁厚计算压力:单位面积上所受的正压力公称压力(PN):在0℃时所承受的压力工作压力(P):一定温度的流体在工作状态下允许通过管子的压力强度试验压力(PS):对管子和附件等作强度试验的压力受内压的钢管,共最小壁厚应不小于下式计算所得之值mmC:工作介质为滑油,液压油氟利昂C=0.5燃油净化管路:提供给主机、辅机以合乎要求的燃油。
c)燃油供给管路:对主机的燃油供给和对辅机的燃油供给原理设计中的规定和要求:钢制海船入级和建造规范。
作业:1、根据柴油机的滑油形式不同,滑油管系可以分成哪两种?各有何特点?2、下去后将“船舶动力装置”教材上的滑油管系、压缩空气管系原理图看懂。
2、滑油管系原理①功用:对动装的设备(柴油主辅机、增压器、压缩机、轴系及传动设备等各运动附件)供给足够的合乎设备运行要求的,一定压力、温度的润滑油。
润滑、冷却、防止干摩擦、清洁②组成:滑油贮存舱柜、循环柜、滑油泵、净化设备(分油机、滤器、沉淀柜)、滑油冷却器、管路及附件。
③分类:按其功能分:Ⅰ注入输送系统Ⅱ净化处理系统Ⅲ油供给系统Ⅳ计量、控制等辅助性系统根据柴油机结构型式的不同可分为:a) 湿底壳式:其滑油存放在柴油机底壳中,工作时,由柴油机本身附带的油泵抽吸底壳中的滑油,泵至各润滑和冷却部位进行润滑和冷却,然后借助其自重回流至油底壳中。
b) 干底壳式:滑油存于专设的油舱、柜中,并在系统中设置专用的泵和附件以构成循环系统,分单泵式和双泵式。
④滑油管系设计的一般要求(1)滑油选用原则Ⅰ、运转速度:当运转部件速度较高时,发出热量也多,需要及时带走,以保持运转部件处于湿摩擦工作状态,故要求滑油粘度低些。
Ⅱ、环境温度:温度低时滑油容易失去流动性,这就要求所选用的滑油粘度要低些,相反要高些。
与航行区域有关。
Ⅲ、压力:摩擦偶件单位摩擦面积上所承受的压力越大,选用滑油的粘度就要高些,粘度高的滑油具有凝聚力大,不易挤出,能承受较大负荷等特性。
Ⅳ、运动性质:对于均匀运转或滑动的摩擦部件其工况较优,而在承受变载荷时,常出现半干摩擦,对于半干摩擦的场所则应选用粘度较大的滑油,这样才能保证滑油在运转过程中形成连续的油膜。
Ⅴ、摩擦面配合性质和表面光洁度:油膜的形成和性质的优劣,与其摩擦偶件的配合间隙大小有关,间隙大者,选用粘度较大的滑油;油膜质量出与摩擦表面光洁度有关,表面粗糙者,应选用粘度较高的滑油,以便充满其表面,较好地形成油膜。
(2)对油泵要求(3)管系及附件要求(4)油舱柜的布置⑤滑油系统的原理设计a)注入输送系统b)净化处理系统c)油供给系统d)计量、控制等辅助性系统3、压缩空气系4、①组成:空压机、减压阀、气水分离器、空气瓶②功用:(1)主辅柴油机的启动(2)柴油机的换向(3)柴油机及其它机械的操作(4)气胎离合器的离合操纵(5)海底门和排水集合井的冲洗和吹除(6)压力柜的充气作压力源(7)气动仪表、气动阀件的操纵(8)灭火剂的驱动喷射(9)军舰上用作吹除、冲洗鱼雷发射管、驱动鱼雷发射(10)潜艇上浮下潜(11)气动自动控制和自动控制机械、仪器的操纵(12)其它杂用:汽笛吹鸣、气动脱钩、风动工具③原理设计作业:1、冷却管系的功用和组成是什么?开式冷却与闭式冷却系统各有何特点?2、冷却管系中的淡水冷却管路常见的有哪二种形式?各有何特点?4、冷却系统①功用:对需要散热的设备供以足够的淡水、江水、海水或冷却油进行冷却。
内燃机动力装置中需要散热冷却的机械设备及部件有:a)主辅机的气缸、活塞、喷油器、增压器、气缸头、气缸壁b)主辅机的滑油冷却器、淡水冷却器c)轴系中的中间轴承、艉管轴承、推力轴承d)空压机的气缸、活塞、排气口及冷凝器等部位和附属设备e)制冷设备的压缩机、冷凝器②组成:冷却水泵、滑油冷却器、淡水冷却器、工作水箱、膨胀水箱、相应的管路和阀件、调节控制用的仪器仪表。
③冷却形式:a)开式冷却特点:设备简单、维修方便、冷却水取之不尽、使用方便、经济性好、不必专设冷却液贮存舱柜,但舷外水水质差、温度变化大。
b)闭式冷却特点:循环在冷却机械内的水是清洁的淡水,腐蚀性差,水垢产生较少,从而避免了管路、阀件设备堵塞的现象,提高了系统工作的可靠性;淡水不会产生析盐现象,所以能维持良好的传热效果,进入柴油机的水温也不受限制;冷却水质好,不会产生堵塞;在需要暖机时若关上舷外水,使闭式系统中淡水自行循环而不冷却,这样可以暖机。
④冷却管系的一般要求⑤原理设计5、排气管系原理设计排气系统的作用:将主、辅机废气导至大气中去。
该系统布置是否适当,对柴油机的正常工作和主、辅机功率发挥以及安全都有较大的影响。
组成:有排气管、膨胀接头、消声器、防漏水设备等组成。
基本类型:1. 柴油机的废气直接由排气管经消声器排至大气。
