恒力弹簧支吊架的选型及安装

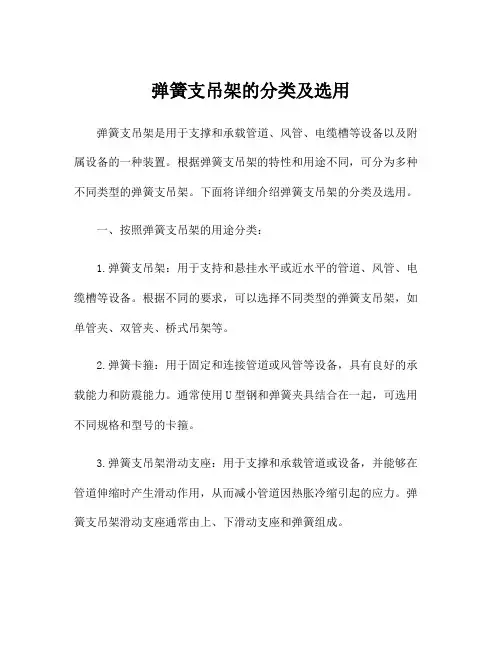

弹簧支吊架的分类及选用弹簧支吊架是用于支撑和承载管道、风管、电缆槽等设备以及附属设备的一种装置。

根据弹簧支吊架的特性和用途不同，可分为多种不同类型的弹簧支吊架。

下面将详细介绍弹簧支吊架的分类及选用。

一、按照弹簧支吊架的用途分类：1.弹簧支吊架：用于支持和悬挂水平或近水平的管道、风管、电缆槽等设备。

根据不同的要求，可以选择不同类型的弹簧支吊架，如单管夹、双管夹、桥式吊架等。

2.弹簧卡箍：用于固定和连接管道或风管等设备，具有良好的承载能力和防震能力。

通常使用U型钢和弹簧夹具结合在一起，可选用不同规格和型号的卡箍。

3.弹簧支吊架滑动支座：用于支撑和承载管道或设备，并能够在管道伸缩时产生滑动作用，从而减小管道因热胀冷缩引起的应力。

弹簧支吊架滑动支座通常由上、下滑动支座和弹簧组成。

4.弹簧支吊架阻尼支座：用于减小管道或设备在地震等外力作用下产生的振动和冲击力，保护管道和设备的安全。

弹簧支吊架阻尼支座通常由上、下滑动支座、阻尼器和弹簧组成。

二、按照弹簧支吊架的结构分类：1.卧式弹簧支吊架：适用于水平或近水平安装的管道、风管等设备。

卧式弹簧支吊架通常可以承受较大的负载，可根据实际需要选择不同规格和型号的弹簧。

2.竖式弹簧支吊架：适用于垂直安装的管道、风管等设备。

竖式弹簧支吊架通常较小，可以在有限的空间中实现管道或设备的支撑。

3.悬臂式弹簧支吊架：适用于需要单点悬挂的管道、风管等设备。

悬臂式弹簧支吊架具有较强的可调节性和灵活性，可以根据实际需要对悬挂点进行调整和变换。

4.混凝土弹簧支吊架：适用于混凝土结构中的管道、风管等设备。

混凝土弹簧支吊架通常由固定座、弹簧和轴承组成，可提供较大的承载能力和稳定性。

三、按照弹簧支吊架的选用原则进行分类：1.负荷条件：根据管道或设备的负载情况，选用合适规格和型号的弹簧支吊架。

负载越大，需要选择承载能力越强的弹簧支吊架。

2.倾斜角度：根据管道或设备的倾斜角度，选择合适的弹簧支吊架类型。

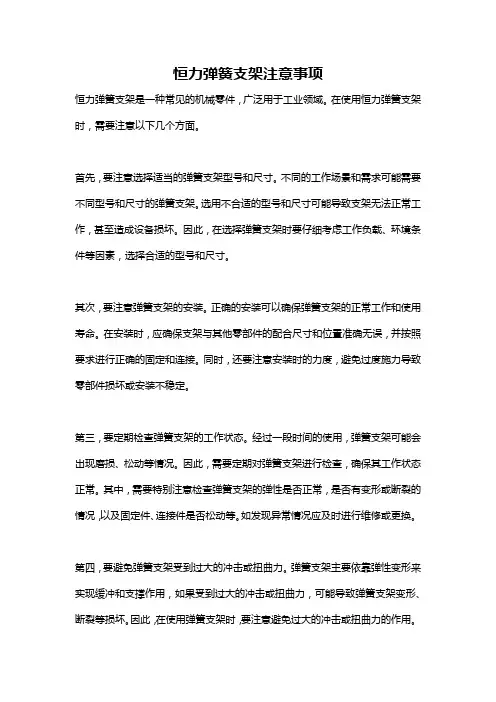

恒力弹簧支架注意事项恒力弹簧支架是一种常见的机械零件，广泛用于工业领域。

在使用恒力弹簧支架时，需要注意以下几个方面。

首先，要注意选择适当的弹簧支架型号和尺寸。

不同的工作场景和需求可能需要不同型号和尺寸的弹簧支架。

选用不合适的型号和尺寸可能导致支架无法正常工作，甚至造成设备损坏。

因此，在选择弹簧支架时要仔细考虑工作负载、环境条件等因素，选择合适的型号和尺寸。

其次，要注意弹簧支架的安装。

正确的安装可以确保弹簧支架的正常工作和使用寿命。

在安装时，应确保支架与其他零部件的配合尺寸和位置准确无误，并按照要求进行正确的固定和连接。

同时，还要注意安装时的力度，避免过度施力导致零部件损坏或安装不稳定。

第三，要定期检查弹簧支架的工作状态。

经过一段时间的使用，弹簧支架可能会出现磨损、松动等情况。

因此，需要定期对弹簧支架进行检查，确保其工作状态正常。

其中，需要特别注意检查弹簧支架的弹性是否正常，是否有变形或断裂的情况，以及固定件、连接件是否松动等。

如发现异常情况应及时进行维修或更换。

第四，要避免弹簧支架受到过大的冲击或扭曲力。

弹簧支架主要依靠弹性变形来实现缓冲和支撑作用，如果受到过大的冲击或扭曲力，可能导致弹簧支架变形、断裂等损坏。

因此，在使用弹簧支架时，要注意避免过大的冲击或扭曲力的作用。

如果不可避免，可以采取一些措施，例如增加支撑件、使用阻尼材料等，来减小冲击或扭曲力对弹簧支架的影响。

最后，要注意弹簧支架的保养和维护工作。

在日常使用中，要注意保持弹簧支架的清洁，避免灰尘和杂物的积累。

同时，要定期给弹簧支架涂抹适量的润滑剂，以保证其正常工作和延长使用寿命。

此外，还要定期进行全面的维护检查，及时发现并处理弹簧支架的问题，以确保设备的正常运转。

总之，恒力弹簧支架是一种重要的机械零件，在使用时需要注意选择合适的型号和尺寸，正确安装，定期检查工作状态，避免过度冲击和扭曲力的作用，进行保养和维护等方面的注意事项。

这样才能保证弹簧支架的正常工作和使用寿命，同时确保设备的安全运行。

恒力弹簧支吊架标准一、设计和制造1.恒力弹簧支吊架应按照GB/T 17116.1-2008标准设计制造。

2.恒力弹簧支吊架的结构应简单、合理，方便安装和维护。

3.恒力弹簧支吊架应采用优质钢材制造，并经热处理工艺处理，确保其强度和稳定性。

二、材料和工艺1.恒力弹簧支吊架的主要零部件应采用优质钢材制造，并经热处理工艺处理，使其具有足够的强度和稳定性。

2.恒力弹簧支吊架的弹簧应采用优质合金钢制造，并经过精密加工和热处理工艺处理，以保证其刚度和使用寿命。

3.恒力弹簧支吊架的表面处理应符合GB/T 17116.1-2008标准的要求，如镀锌、喷塑等，以防止腐蚀和磨损。

4.恒力弹簧支吊架的制造工艺应符合相关标准的要求，如焊接、装配等，以确保其质量和稳定性。

三、性能要求1.恒力弹簧支吊架应具有恒定的支撑力，以保证管道或其他设备的稳定性和安全性。

2.恒力弹簧支吊架的弹簧应具有足够的刚度，以确保其在使用过程中不易变形或损坏。

3.恒力弹簧支吊架应具有良好的缓冲性能，以减少管道或其他设备受到的冲击和振动。

4.恒力弹簧支吊架应具有防腐、防锈性能，以延长其使用寿命。

四、试验方法1.恒力弹簧支吊架的试验方法应按照GB/T 17116.1-2008标准的要求进行。

2.在试验过程中，应对恒力弹簧支吊架的各项性能指标进行检测和记录，如支撑力、刚度、缓冲性能等。

3.经过试验合格的恒力弹簧支吊架才能被认定为符合标准要求。

五、检验规则1.每台恒力弹簧支吊架应进行出厂检验，检验项目应包括外观质量、尺寸偏差、材料质量、性能试验等。

2.出厂检验应由检验部门进行，并填写相应的检验记录。

3.对于关键部位和重要零部件的检验，应采用X射线探伤、超声波探伤等方法进行检测。

4.对于不合格的产品，应及时进行返修或报废处理。

六、标志、包装、运输、贮存1.每台恒力弹簧支吊架均应在明显部位固定产品标牌，标牌应包括产品名称、型号规格、生产厂家名称及出厂日期等内容。

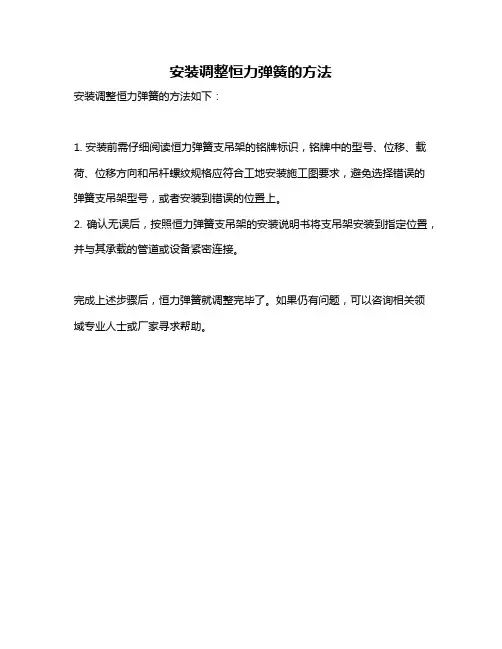

安装调整恒力弹簧的方法
安装调整恒力弹簧的方法如下：
1. 安装前需仔细阅读恒力弹簧支吊架的铭牌标识，铭牌中的型号、位移、载荷、位移方向和吊杆螺纹规格应符合工地安装施工图要求，避免选择错误的弹簧支吊架型号，或者安装到错误的位置上。

2. 确认无误后，按照恒力弹簧支吊架的安装说明书将支吊架安装到指定位置，并与其承载的管道或设备紧密连接。

完成上述步骤后，恒力弹簧就调整完毕了。

如果仍有问题，可以咨询相关领域专业人士或厂家寻求帮助。

恒力弹簧支吊架标准
恒力弹簧支吊架是一种用于支撑和悬挂管道、风管、设备和其他工程构件的重
要设备，它具有承重能力高、安装方便、使用寿命长等优点，因此在工程施工中得到了广泛的应用。

为了确保恒力弹簧支吊架的安全可靠使用，提高其使用寿命和性能，制定了一系列的标准规范，以规范其设计、安装和使用。

首先，恒力弹簧支吊架的设计应符合国家相关标准和规范要求，包括承载能力、安装方式、防腐要求等。

在设计过程中，需要考虑到实际工程的使用环境和要求，合理确定支吊架的型号、规格和数量，确保其能够满足工程的承载要求。

其次，恒力弹簧支吊架的安装应按照相关标准和规范进行，包括支吊架的间距、固定方式、安装要求等。

在安装过程中，需要严格按照设计要求进行，确保支吊架安装的牢固可靠，不得存在松动、变形等现象，以保证工程的安全运行。

另外，恒力弹簧支吊架的使用应按照相关标准和规范进行，包括使用环境、荷
载要求、维护保养等。

在使用过程中，需要定期对支吊架进行检查和维护，确保其性能良好，不得存在破损、变形等情况，以保证其使用寿命和安全性。

总的来说，恒力弹簧支吊架标准的制定和执行，对于保障工程的安全运行和设
备的正常使用具有重要意义。

只有严格按照标准要求进行设计、安装和使用，才能确保支吊架的性能和安全可靠性。

因此，在工程施工中，应高度重视恒力弹簧支吊架标准的执行，确保工程质量和安全。

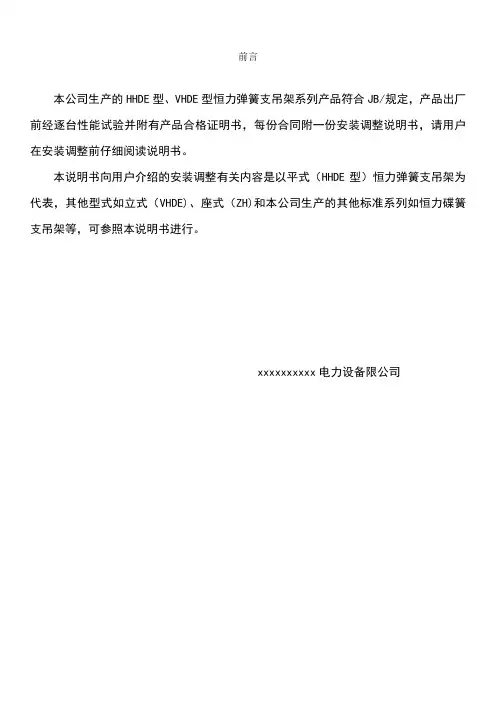

前言本公司生产的HHDE型、VHDE型恒力弹簧支吊架系列产品符合JB/规定，产品出厂前经逐台性能试验并附有产品合格证明书，每份合同附一份安装调整说明书，请用户在安装调整前仔细阅读说明书。

本说明书向用户介绍的安装调整有关内容是以平式（HHDE型）恒力弹簧支吊架为代表，其他型式如立式（VHDE)、座式（ZH)和本公司生产的其他标准系列如恒力碟簧支吊架等，可参照本说明书进行。

xxxxxxxxxx电力设备限公司恒力弹簧支吊架安装调整说明书1. 安装调整前须知恒力弹簧支吊架按力矩平衡原理设计，用来承受热力管道和设备自重载荷，当管道或设备从冷态到热态产生膨胀（位移）时，恒力弹簧支吊架的支吊点能跟随其移动，同时载荷基本保持恒定不变，减少管道和设备接口处的附加应力，保障管路系统或设备安全运行。

恒力弹簧支吊架主要由圆柱螺旋弹簧、固定框架、回转框架、连杆回转机构、松紧螺母和载荷调整装置等构成，其典型结构如图1所示。

图1恒力弹黄支吊架典型结构示意图1—固定框架；2—回转框架；3—生根耳板；4—主轴；5—位移指示牌；6—载荷调整螺栓；7—位移指示器；8—弹簧罩筒；9—锁紧销轴存放孔；10—弹簧；11—弹簧紧固螺母；12—载荷调整指示牌；13—载荷调整轴刻线；14—锁紧销轴；15—吊杆螺栓（不供）；16—花兰螺丝；17—载荷螺栓；18—载荷轴；19—紧固螺母。

型号示例：VHDE50—260/32536X—M30吊杆螺纹规格支吊架的位移方向、X表示向下、S表示向上；支吊架的载荷（N）；支吊架的位移量（mm）；支吊架的编号；支吊架的型式，弹簧轴线平行地面为平式（H），弹簧轴线垂直地面为立式（V）恒力弹簧支吊架出厂时的位移方向锁定状态如图4所示，请注意位移向下或向上时回转框2和位移指示器7的位置。

（图4恒力弹簧支吊架出厂时位移方向锁定状态）2. 恒力弹簧支吊架的安装安装前请仔细阅读恒力弹簧支吊架的铭牌标识，铭牌中的型号、位移、载荷、位移方向和吊杆螺纹规格应符合工地安装施工图要求。

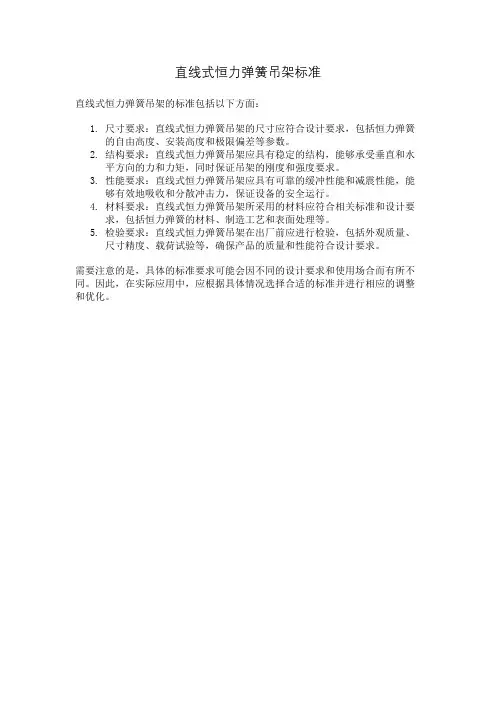

直线式恒力弹簧吊架标准
直线式恒力弹簧吊架的标准包括以下方面：
1.尺寸要求：直线式恒力弹簧吊架的尺寸应符合设计要求，包括恒力弹簧
的自由高度、安装高度和极限偏差等参数。

2.结构要求：直线式恒力弹簧吊架应具有稳定的结构，能够承受垂直和水
平方向的力和力矩，同时保证吊架的刚度和强度要求。

3.性能要求：直线式恒力弹簧吊架应具有可靠的缓冲性能和减震性能，能
够有效地吸收和分散冲击力，保证设备的安全运行。

4.材料要求：直线式恒力弹簧吊架所采用的材料应符合相关标准和设计要
求，包括恒力弹簧的材料、制造工艺和表面处理等。

5.检验要求：直线式恒力弹簧吊架在出厂前应进行检验，包括外观质量、
尺寸精度、载荷试验等，确保产品的质量和性能符合设计要求。

需要注意的是，具体的标准要求可能会因不同的设计要求和使用场合而有所不同。

因此，在实际应用中，应根据具体情况选择合适的标准并进行相应的调整和优化。

& C Technology工程技术关于弹簧支吊架的安装与调整康宇鑫吴剑军张博中国石油工程建设有限公司河南洛阳471023摘要重点就石油炼化装置中弹簧支吊架如何安装与调整进行了论述，通过正确的安装与调整，来保证弹簧 支吊架能够进行正确动作，补偿管道或设备的热位移,从而确保管道或设备的安全运行。

关键词恒力弹簧支吊架可变弹簧支吊架刚态冷态热态粗调细调精调中图分类号TE682 文献标识码B文章编号1672-9323 (2021) 01-0041-04管道支吊架的设计是管道设计中的重要组成部 分，它必须考虑相关设备、管道及其组成件的综合受力 情况，通过正确、合理的管道支吊架设置，来完成对管 系一次应力和二次应力的约束和矫正，以此来保证管 道的长周期安全运行。

1管道支吊架的大致分类管道支吊架按照性能可以分为刚性支吊架、弹性 支吊架、柔性管架和减振阻尼器。

刚性支吊架具有较高 的刚度，在作用力的作用下，理论上是不发生形变的，其一般应用于没有竖向位移的管道支撑点上。

弹性支 吊架是指加入了弹性元件的支吊架，一般应用于在竖 直方向上具有较大位移的管道支撑点上。

柔性管架是 一种在管道主位移方向上刚度较小的支架，即管道位 移不受支吊架的限制，而是将位移传递给支架使之共 同移动，适用于对大口径单根管道的支撑。

减振阻尼器 是一种特殊的管道支吊架，其主要作用是抑制管道的 震动和冲击荷载，限制管道和设备的线加速度及线速 度，但允许管道及设备的最终热位移。

以下重点讨论弹 簧支吊架的安装和调整。

2弹簧支吊架的分类及简介弹簧支吊架分为两大类,一是可变弹簧支吊架（图1)，二是恒力弹簧支吊架（图2)。

可变弹簧支吊架的荷 载随着位移的变化而变化，其允许位移范围一般为0~ 120mm，荷载变化率不应该大于25%。

恒力弹簧支吊架 的荷载理论上不随位移的变化而变化，它是通过一个 旋转机构保证力矩平衡，来实现荷载的恒定。

但在现实 中，要保证荷载完全恒定是不现实的，一般认为将荷载 变化率控制在6%以内，即认为合格，允许位移范围一 般为50~400mm。

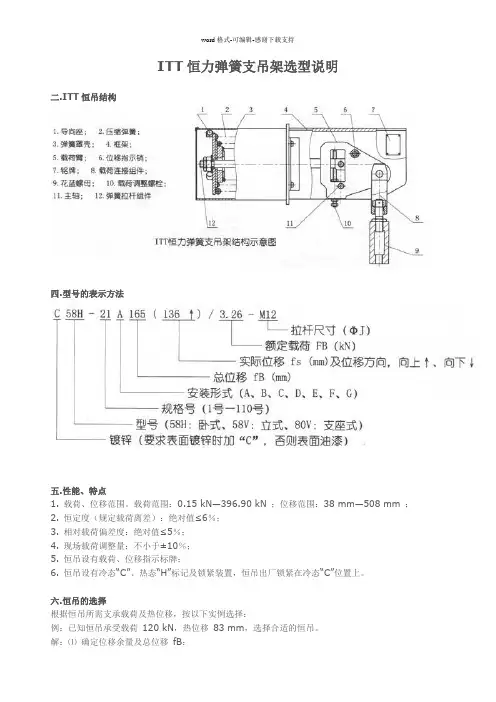

ITT恒力弹簧支吊架选型说明二.ITT恒吊结构四.型号的表示方法五.性能、特点1. 载荷、位移范围。

载荷范围：0.15 kN—396.90 kN ；位移范围：38 mm—508 mm ；2. 恒定度（规定载荷离差）：绝对值≤6％；3. 相对载荷偏差度：绝对值≤5％；4. 现场载荷调整量：不小于±10％；5. 恒吊设有载荷、位移指示标牌；6. 恒吊设有冷态“C”、热态“H”标记及锁紧装置，恒吊出厂锁紧在冷态“C”位置上。

六.恒吊的选择根据恒吊所需支承载荷及热位移，按以下实例选择：例：已知恒吊承受载荷120 kN，热位移83 mm，选择合适的恒吊。

解：⑴确定位移余量及总位移fB：一般位移余量为实际位移fs 的20％，且不得小于20 mm计算总位移：fB=fs+(fs*20％和20之间的大值)=83+20=103 mm查表1A“位移系列表”，按就近上靠的原则，确定总位移fB为：114 mm⑵选择恒吊组别及规格号：载荷容量=载荷×总位移=120×114=13680 kNmm查表2A“载荷容量表”，按就近原则，选出恒吊为：Ⅵ组，70号查表3A“载荷位移表”，fB=114 mm对应载荷FB=118.01 kN，可满足要求⑶根据空间安装条件和实际使用要求，选择立式、卧式或支座式恒吊，并选择恒吊安装连接方法——A 型、B型、C型……七.符号说明B：恒吊载荷臂在中间位置时，主轴中心与拉杆轴线间的水平距离；CC：G型恒吊拉杆间的距离；E：恒吊载荷臂在中间位置时，与恒吊生根部位到拉杆伸出端有关的垂直距离；FB：额定载荷；ΦJ：拉杆螺纹尺寸；fB：总位移；fs：实际位移；GL：拉杆最小螺纹长度。

八.订货须知ITT恒力弹簧支吊架订货时，至少需注明下列项目：⑴镀锌要求：需要镀锌时型号前加C；⑵恒吊类别：58H 或58V 或80V；⑶规格号：如50 号；⑷安装型式：A 或B 或C ……；⑸额定载荷：FB (kN)；⑹总位移：fB (mm)；⑺实际位移及方向：fs (mm)、向上↑、向下↓；⑻拉杆螺纹尺寸：ΦJ (mm)；⑼K孔尺寸：需要时注明；。

1—固定框架；2—回转框架；3—生根顶板螺栓孔；4—主轴；5—位移指示牌；6—载荷调整螺栓；7—位移指示器；8—弹簧罩筒；9—锁紧销轴存放孔；10—弹簧；11—弹簧紧固螺母；12—载荷调整指示牌；13—载荷调整轴刻线；14—锁紧销轴；15—吊杆螺栓（与管道或设备连接用件）；16—花兰螺丝；
17—载荷螺栓；18—载荷轴；19—载荷螺栓紧固螺母。

图1 恒力弹簧支吊架典型结构示意图
安装前需仔细阅读恒力弹簧支吊架的铭牌标识，铭牌中的型号、位移、载荷、位移方向和吊杆螺纹规格应符合工地安装施工图要求，避免选择错误的弹簧支吊架型号，或者安装到错误的位置上。

确认无误后，按照恒力弹簧支吊架的安装说明书将支吊架安装到指定位置，并与其承载的管道或设备紧密连接。

当做完水压试验之后，管道或设备运行前，调整花兰螺丝的松紧，直至用手拔出锁紧销轴，并将锁紧销轴放入锁紧销轴存放孔，以备以后维护、调整时使用。

切忌用火焰切断锁紧销轴或用重锤打出锁紧销轴，否则由于载荷失衡将很难调整。

由于同一管道或设备需要多个支吊架共同承载，当所有恒力弹簧支吊架的锁紧销轴都拔出时，会出现某些支吊架的位移指示器偏离正常安装状态的现象，此时一定要仔细核对每台恒力弹簧支吊架，重新调节花兰螺丝，使位移指示器位置置于偏移出厂位置一个刻度左右为准。

本次对同一管道或设备的多个恒力弹簧支吊架所做的调整极为重要，直接关系到恒力弹簧支吊架能否正常运行，满足管道或设备的热。

恒力弹簧支吊架的选型及安装摘要:本文对恒力弹簧支吊架的组成及型号表示方法进行了介绍，对工程中恒力弹簧支吊架的类别、型式确定，以及根据应力分析计算出的位移量、载荷确定最终恒力弹簧支吊架型号进行了详细阐述，并对恒力弹簧支吊架安装注意事项进行了说明。

关键词:恒力弹簧支吊架选型安装注意在现代工程建设中对工程质量要求越来越高，自然对工程设计的精细化程度就更高，对不同工况下设备和管道的位移及载荷需要得到可靠补偿，则弹簧支吊架和膨胀节在工程中使用的越来越多，当不同工况间存在大的位移量而使载荷变化率超过25%时，就必须选用恒力弹簧支吊架。

但由于安装中施工人员对恒力弹簧支吊架结构性能理解不深，造成支架安装中存在很多质量问题，使设备和管道的运行中产生附加应力，对装置的安全运行留下了隐患。

一、恒力弹簧支吊架简述恒力弹簧支吊架主要有圆柱螺旋弹簧、固定框架、回转框架及运行机构、调节装置、弹簧罩筒等组成，恒力弹簧支吊架示意图如下。

目前标准适用的位移范围为50~400mm、载荷范围为12.6~32244kgf，当管道实际需要超出这个范围后需要进行专门设计。

二、恒力弹簧支吊架的型号表示方法恒力弹簧支吊架的型号由下列六部分组成:例如:PHA50-260/32536-X-M30表示PHA型、编号为50号、位移260mm，标准载荷32536N的平式恒力弹簧支吊架，其位移方向向下，下接吊杆螺纹规格M30。

三、恒力弹簧支吊架的选型支架的选型应根据管道应力计算的载荷和位移值从JB8130.1-1999位移载荷表中选取，如果计算出的载荷、位移超出了标准规定的范围，则需要重新进行设计制作，可以在订货中说明。

应力计算完毕后，需要采用恒力弹簧支吊架时，首先要进行平式、立式和座式三个类别的选择，应考虑支吊架本身需要的安装空间尺寸和设备、管道的布置，吊装整体布置的要求。

ZH型座式恒力弹簧适用于需要把支架安置在支撑构件上面、上支或下吊管道或设备的地方。

恒力弹簧支架技术要求恒力弹簧支架技术是一种应用于建筑领域的重要技术，它能够提供强大的支撑力和稳定性，使建筑物能够承受外部压力和重力的作用。

在设计和施工过程中，需要严格遵守一些技术要求，以确保弹簧支架的安全可靠性。

恒力弹簧支架的选材非常重要。

弹簧支架一般由高强度合金钢或不锈钢制成，具有良好的抗腐蚀性和耐久性。

选材时需要考虑弹簧支架的使用环境和承重要求，确保选用的材料能够满足强度和耐久性的要求。

弹簧支架的设计要合理。

设计时需要充分考虑建筑物的结构和荷载特点，确定弹簧支架的类型、数量和布置方式。

弹簧支架的设计要满足建筑物的承重要求，并考虑到弹簧支架的调整和维护方便性。

恒力弹簧支架的安装也是关键的一步。

安装前需要对弹簧支架进行检查，确保没有损坏或者变形。

安装时要按照设计要求进行，保证弹簧支架平稳、牢固地安装在建筑物上。

同时，需要注意弹簧支架与建筑物之间的配合和连接，确保弹簧支架与建筑物形成一个整体，能够有效地传递荷载。

恒力弹簧支架在使用过程中需要进行定期的检查和维护。

检查时要注意弹簧支架是否出现变形、疲劳等问题，发现问题及时进行修复或更换。

对于长期使用的弹簧支架，还需要进行定期的润滑和防腐处理，延长其使用寿命。

除了以上的技术要求，恒力弹簧支架的使用还需要遵守一些操作规范。

在使用过程中，需要注意避免超过弹簧支架的承载能力，避免过度振动和冲击，以免影响弹簧支架的稳定性。

同时，需要合理调整弹簧支架的高度和位置，以适应建筑物的变形和荷载的变化。

恒力弹簧支架技术要求涉及材料选用、设计、安装、检查和维护等多个方面。

只有严格遵守这些技术要求，才能够确保弹簧支架的安全可靠性，为建筑物提供稳定的支撑力和保障。

在实际应用中，需要结合具体的工程需求和施工条件，综合考虑各种因素，制定出科学合理的恒力弹簧支架技术方案。

恒力弹簧选型及恒力弹簧支吊架的设计与安装维普资讯tht:p/ww/wcqvi.pco.m２年第０５０４华中期电力第１卷７力恒簧选弹型恒及弹簧力吊架的支设计与装安刘瑜。

传海徐４０７３）０１中南电（力设计院，武北汉湖要：摘过通析分《力弹支簧架）１吊８８应－用问题例实，恒（０１１）８ＧＢ知得５种ＵＢ（、ＨＣＬＨ、和ＣＰＬＰ、ＢＨＨＬ型１Ｄ弹簧力恒存在问，题应该禁止选并从用国标中除删。

外另，分析绍了介力弹恒簧吊架的支设计与安时装需注意主要要事项。

结合关词键：力弹；吊簧架；计；装；意项事支恒设安注中分图类号：Ｍ１６￣Ｔ２２．７文献识标码：Ｂ章编号文：０６６１（０４０Ｏ一０Ｏ１—５０９２０５）Ｏ４一Ｃ４ｎｔｎｐｉｇｙｅｓｃｌｎｉ＆Ｃｔｎｎｎｅｓｏｓｔｒｐ—ｅｅａＳｔｎＴｏｓｏｔｇａｒａＨＤｅｎｉｎｎｎｔｌｏｔｇｓｉｇａｄＩｓｌａｉｎａＬＵＩＹ．ＸｕＵＣｈａ—ａｕｈｎｉ１恒力弹簧支吊架问实题例前目，我国要主根据《力弹簧吊架》支恒ｆＢ１１１）行８恒力弹簧的选和型恒力弹簧支吊０Ｇ—８８进的架设计与安，以保装温证度高、直热位移大管的道垂（如：诸大容量力发电机火组的主蒸、汽热热段、再再热冷段、粉等道管）冷热态的运行过程中合理送在形及变移位，避以支免吊的架载转荷移、少管道的减应力并降低管道对设备接口的用作力与力。

矩一些电厂设计时．ＧＢ０一８８选恒用力弹按１ｌ８１簧和设计恒的力簧弹支吊架，组机投运后，架在吊的恒力弹簧发生严重“的尾” 卡死现象．恒力翘与使弹簧吊架无法正常运行蒸。

、汽热段热、热主再再段冷管“ 道沉” 重，响这些高温管道及其机的组下严安影全运行（中：的恒力弹簧吊架支与Ｂ０１Ｇ１注文１—８８中８的恒弹力簧支吊架的含义同，不它包恒含力弹簧部、、部接件等、，ＧＯ８—８中的管根连Ｂ而Ｉ１１８恒力弹簧支架在吊文被中称为恒力弹）簧。

图１某３Ｍｏ机组Ｗ主蒸汽管恒道力弹簧吊架图０三种类别簧（罩水筒平组装即平式，号为；Ｐ弹符弹簧垂筒直组装即立式，号为Ｌ；簧罩垂筒直组符弹并作装为支座式，号为ｚ、种生根方式ｆＢ、符五）、ＡＣ、Ｅ，座式只有Ａ、Ｄ、Ｂ支两种管部连接方’式１Ｉ共２种型式，见表１详表。

弹簧支吊架的安装调整
弹簧支吊架是一种常用的管道支撑装置，适用于各种管道的管道连接、变径、变向、管道弯曲处、管道的斜向铺设，同时也可用于管道插装式支架、吊挂式支架、弯头、法兰、支管等的固定，具有安装方便、重量轻、外形美观、减少施工工期等优点。

弹簧支吊架的安装调整需要注意以下几个问题：
一、选型与计量
选择弹簧支吊架时，应注意管道重量、温度、震动等参数，以确保支吊架的选型符合实际情况，同时也要进行计量，以确保弹簧支吊架的安装与调整能够顺利进行。

二、安装与调整
弹簧支吊架的安装时，首先要将其放置到正确的位置，然后进行固定，确保不会出现管道过长或过短的情况，对于弹簧支吊架的调整，应注意管道在调整过程中的重量和引力，调整时应逐步调整，逐级检查，确保调整到位。

三、安装后的检查
弹簧支吊架安装完成后，应对其进行检查，包括弹簧支吊架的配合度、调整后的弹簧张力是否符合相应的参数，管道是否平稳，是否出现倾斜等情况，如有问题及时进行修正，确保弹簧支吊架的使用效果。

四、安全措施
在安装弹簧支吊架过程中，应注意安全措施，包括安装现场的清理、作业人员的安全、防止材料的滑落等方面，确保安全生产。

以上是对弹簧支吊架的安装调整的简要介绍，弹簧支吊架的安装调整需要注意细节，只有逐一检查调整才能确保其正常使用，同时在安装过程中应注重安全，保障施工人员的安全。

精心整理恒力弹簧支吊架的选型一、管道支吊架的型式1、按管道支吊架的用途可以分为三大类承重支吊架刚性支吊架可调刚性支吊架可变弹簧支吊架恒力弹簧支吊架限制性支吊架固定支架限位支架导向支架防振支架减振器阻尼器二、恒力弹簧支吊架执行的标准老：GB10181《恒力弹簧支吊架》新：JB/T8130.1《恒力弹簧支吊架》三、恒吊的结构和型式1、结构示意如右图2、型式：平式/立式/座式三种双吊点吊架：PHA、PHE、LHA、LHE；单吊点吊架：PHB、PHC、LHB、LHC；座式：PHD,ZHA,ZHB。

四、恒力弹簧支吊架型号的表示方法例1:PHA35-150/18200X-M24表示PHA型、编号为35号、位移150mm，标准载荷18200N，平式恒力弹簧支吊架，其位移方向向下，下接吊杆螺纹规格M24。

例2:LHB41-280/15112S-M30表示LHB型、编号为41号、位移280mm，标准载荷为15112N，立式恒力弹簧支吊架，其位移方向向上，下接吊杆螺纹规格M30。

五、支吊架选型1、基本原则工程上，一般按热态吊零的载荷分配原则确定弹簧支吊架的受力。

热态吊零：指弹簧支吊架在热态时承受的力等于冷态时由管系分配给它的力。

2、安装空间、管道设备布置按安装生根的空间位置，管道设备的布置确定采用：平式、立式还是座式型式；A、B、C、E 生根支吊方式。

3、位移数值的确定在选用恒力弹簧支吊架之前，应计算出被支吊管道或设备从冷态到热态的最大垂直位移量，在选用时，位移数值应留有适当余量。

推荐余量取位移量的20%，但不小于20mm，即:T选=1.2xT计；且T选≥T计+20mm。

式中: T选—选用位移量，mm;T计—计算位移量，mm.4、载荷值的确定①各型支吊架的生根螺栓强度已考虑支吊架自重的影响，在选用支吊架时，支吊载荷值不需加上支吊架的自重。

②当计算载荷与实际载荷有偏差时，恒力弹簧支吊架通过调整螺栓可调节载荷，调节范围一般不小于标准载荷的士10%，最大不超过士15%。

恒力弹簧支吊架目录1概述2一、主要技术特点：3二、主要技术参数：4三、工作原理5四、结构、型式6五、表示方法7六、技术要求▪1 制造技术要求▪2 检验试验技术要求▪3 油漆、包装及标志8七、选用与安装调整▪1 、恒力弹簧支吊架的选用▪2 、安装调整1概述恒力弹簧支吊架（以下简称恒吊）根据力矩平衡原理设计。

在许可的负载位移下，负载力矩和弹簧力矩始终保持平衡。

对用恒吊支承的管道和设备，在发生位移时，可以提供恒定的支承力，因而不会给管道设备带来附加应力。

恒吊一般用于需要减少位移应力的地方，如电站锅炉本体、发电厂的汽、水、烟、风管及燃烧器等悬吊部分，以及石油、化学工业中需要此类支承的地方。

当管道系统内某吊点的热位移大于12mm，宜选用恒吊来支承，以避免管道系统产生危险的弯曲应力及不利的应力转移。

2一、主要技术特点：额定载荷：0.2～400kN 位移：0～508mm允许现场荷载调节量:±10%3二、主要技术参数：全行程内规定荷载离差（包括摩擦力）:≤6% 全行程内荷载平均值与设计荷载离差:≤2%锁定时，可承受2倍最大工作荷载．4三、工作原理弹簧式恒力支吊架根据力矩平衡原理设计。

它依靠精巧的几何设计，使负荷力矩和弹簧力矩在工作过程中始终平衡，以保持恒定的支承力，可以消除或减小对管道或设备的附加应力。

主辅弹簧式恒力支吊架是按主弹簧力与辅助弹簧力共同作用下合力恒定的原理设计的。

5四、结构、型式恒力弹簧支吊架主要由圆柱螺旋弹簧、固定框架、回转框架及运动机构、调节装置、弹簧罩筒等组成。

其示意图见图1。

图1恒吊各结构形式附图(14张)恒力弹簧支吊架分类及型式见下表：表1 恒力弹簧支吊架的型式类别型式吊架固定方式和管道、图例设备支吊形式平式PHA固定框架顶板用双拉杆与支承构件连接，悬吊下面管道和设备见图2 PHB固定框架顶板用单拉杆与支承构件连接，悬吊下面管道和设备见图4 PHC固定框架顶板用单孔耳板与支承构件连接，悬吊下面管道和设备见图5 PHD固定框架底板安装在支承构件上，悬吊下面管道和设备见图6 PHE固定框架顶板用双孔耳板与支吊构件连接，悬吊下面管道和设备见图3立式LHA固定框架顶板用双拉杆与支吊构件连接，悬吊下面管道和设备见图7 LHB固定框架顶板用单拉杆与支吊构件连接，悬吊见图9下面管道和设备LHC 固定框架顶板用单孔耳板与支吊构件连接，悬吊下面管道和设备见图10LHE 固定框架顶板用双孔耳板与支承构件连接，悬吊下面管道和设备见图8座式ZHA弹簧罩筒底板安装在支承构件上，悬吊下面管道和设备见图12 ZHB弹簧罩筒底板安装在支承构件上，支撑上方管道和设备见图11由于其弹簧及元件的制造工艺简单、成熟，产品性能稳定、经济性好，在国内被长期应用，因此是目前应用最广泛的型式；采用蝶簧的恒力吊架性能相对较难控制而主辅弹簧式恒力吊架对弹簧的精度要求高，制造比较困难，尚未被普遍采用。
