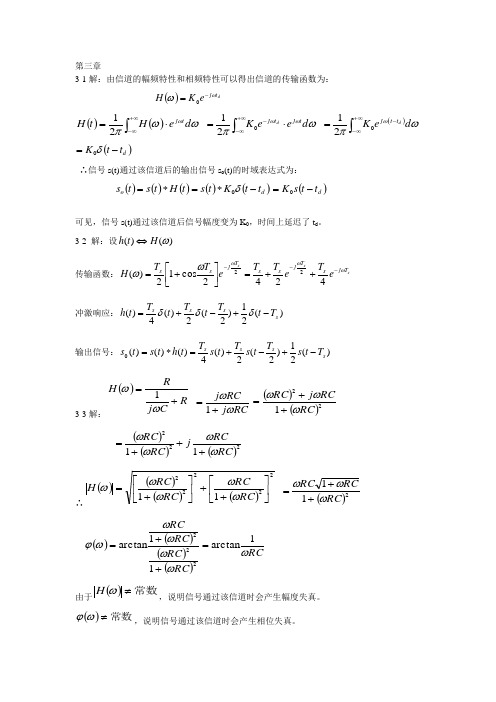

第三章3-1解：由信道的幅频特性和相频特性可以得出信道的传输函数为：()dt j e K H ωω-=0()()ωωπωd e H t H t j ⋅=⎰∞+∞-21ωπωωd e e K t j t j d ⋅=⎰∞+∞--021()ωπωd e K d t t j -∞+∞-⎰=021()d t t K -=δ0∴信号s(t)通过该信道后的输出信号s o (t)的时域表达式为：()()()t H t s t s o *=()()d t t K t s -*=δ0()d t t s K -=0可见，信号s(t)通过该信道后信号幅度变为K 0，时间上延迟了t d 。
3-2 解：设)()(ωH t h ⇔传输函数：sssT j s T js s T j s seT e T T e T TH ωωωωω---++=⎥⎦⎤⎢⎣⎡+=4242cos 12)(22冲激响应：)(21)2(2)(4)(s s s s T t T t T t T t h -+-+=δδδ 输出信号：)(21)2(2)(4)()()(0s s s s T t s T t s T t s T t h t s t s -+-+=*= 3-3解：()R C j RH +=ωω1 RC j RC j ωω+=1()()221RC RC j RC ωωω++=()()()22211RC RCjRC RC ωωωω+++=∴()()()()2222211⎥⎦⎤⎢⎣⎡++⎥⎦⎤⎢⎣⎡+=RC RC RC RC H ωωωωω ()211RC RC RC ωωω++=()()()()RC RC RC RC RC ωωωωωωϕ1arctan11arctan 222=++=由于()常数≠ωH ，说明信号通过该信道时会产生幅度失真。
()常数≠ωϕ，说明信号通过该信道时会产生相位失真。
3-4 图(a)的传输特性为：()212R R R H a +=ω∴有()212R R R H a +=ω()0=ωϕa()0=∆Φωωϕd d a a ＝可见，该系统的()常数=ωa H 、＝常数∆Φ，因此，信号通过该系统时不会产生群延迟。
现代通信技术基础第二版Introduction toModern Communication Technology第3章电信交换本章学习目标理解电信业务网的分类与电话通信网结构； 理解电路交换、分组交换的原理；了解数字程控交换机的的基本组成；了解综合业务数字网的主要特点；了解智能网及其业务的概念。
3.1 电信业务网概述3.2 交换技术基础3.3 常用交换方式3.4 数字程控交换3.5 综合业务数字网3.6 智能网放映结束3.1 电信业务网概述▪3.1.1 电信业务网分类▪3.1.2 电话通信网返回主目录3.2 交换技术基础▪3.2.1 电信交换的作用▪3.2.2 基本交换原理返回主目录3.3 常用交换方式▪3.3.1 电路交换▪3.3.2 分组交换▪3.3.3 帧中继▪3.3.4 ATM 交换▪3.3.5 交换技术的发展返回主目录3.4 数字程控交换▪3.4.1 数字交换网络▪3.4.2 数字程控交换机的组成▪3.4.3 信令系统返回主目录3.5 综合业务数字网▪3.5.1 窄带综合业务数字网（N-ISDN）▪3.5.2 宽带综合业务数字网（B-ISDN）返回主目录3.6 智能网▪3.6.1 智能网概述▪3.6.2 智能网业务返回主目录3.1 电信业务网概述电信业务网是向用户提供诸如电话、电报、传真、数据、图像等各种业务的网络，包括电话网、数据网、智能网、移动网、IP网等。
交换设备是构成业务网的核心要素，其基本功能是完成接入交换节点链路的汇集、转接接续和分配，实现一个呼叫终端（用户）与其所要求的另一个或多个用户终端之间的路由选择的连接。
3.1.1电信业务网分类1.电话网（PSTN）2. 移动通信网3. 数据通信网4. 智能网（IN）5. 窄带综合业务数字网6. 宽带综合业务数字网3.1.2电话通信网1. 电话通信过程电话通信传递的信息是话音。
其基本工作过程为：通话人发出的话音通过话机送话器变成电信号，然后通过线路传输至对方，对方话机受话器将电信号还原为话音，受话者能听到。
九年级物理现代通讯知识点物理是一门研究自然界物质与能量变化规律的科学，而现代通讯又是物理学的一个重要应用领域。
九年级的物理学习中，了解并掌握一些关于现代通讯方面的知识点，对于我们理解通信原理、使用通讯设备等都具有重要意义。
下面就让我们一起来学习一下九年级物理现代通讯的知识点吧。
一、电报和电话通信1. 电报通信原理：电报是一种通过电信号传递信息的通信方式。
它的原理是利用电流的开闭来表示不同的信息，通过电报机的转动或蜂鸣器的震动实现信息的传递。
2. 电话通信原理：电话是一种通过声音的电信号传递信息的通信方式。
它的原理是将声音转变为电信号，并通过电话线路进行传输，接收方将电信号转变回声音，实现通话。
二、无线电通信1. 无线电通信原理：无线电通信是一种通过电磁波传递信息的通信方式。
它的原理是利用发射机产生的无线电信号，在空间中传播，接收机接收到信号后将其转变为声音、图像或者数据等信息。
2. 调幅与调频：无线电通信中常用的调制方式有调幅（AM）和调频（FM）。
调幅是通过改变信号的振幅来表示信息，而调频是通过改变信号的频率来表示信息。
三、光纤通信1. 光纤通信原理：光纤通信是利用光的传播来传输信息的通信方式。
它的原理是通过光纤将光信号传输到目标地点，并将光信号转化为电信号进行解码，最终呈现为声音、图像或者数据等信息。
2. 光纤的优势：相比传统的电信号传输方式，光纤通信具有传输距离远、传输速度快、抗干扰能力强等优势，被广泛应用于长距离通信和高速网络传输领域。
四、卫星通信卫星通信是利用人造卫星搭建通信网络，实现信息的传递和交流。
它的原理是卫星接收地面站的信号，再将信号通过卫星转发到接收地点。
卫星通信在远距离通信、国际通信和移动通信等方面发挥着重要作用。
五、移动通信移动通信是指在移动状态下进行的通信，如手机通信。
它的原理是通过移动基站接收手机信号，并进行转发和接收。
移动通信采用的技术包括2G、3G、4G等，各代技术的主要区别在于传输速率和网络覆盖范围。
注：红色为重点蓝色为自己理解的 紫色为问题电话通信技术PCM30/32系统简介（第10页）1.1页——现在讲一下时分多路复用，昨天讲的时候，是分三路来进行的，而真正通信系统中多路复用实际用32路，我们给它编号为0-31。
总共复用的是两次抽样值之间的 125微秒每一帧占用的时间3.9微秒合起来就是抽样值。
帧结构 PCM30/32 ：32指 32次抽样，30指 32个时隙中只传了30路用户话音。
还有2路：1路同步信息1路信令打电话中不单只传输话音正式通话之前，打电话要先摘机，不能直接打，要先判断话机是否好，听到拨号音，正明能拨号，不是马上接通，固话和移动电话拨号后有空白期，反映有长有短，固话较短，移动的长，这一系列动作就是我们控制这一次电话能正常接通的信令，装在编号16的时隙中。
时隙的编号是从0开始的，0-31，真正的PCM30、32里边有效传输地，是30个用户的话音。
PCM30/32系统简介（第11页）1.2页——时隙分配：这30个用户的话音信息从第一个时隙TS1 到TS15 装的1 到15用户的话音，TS17到TS31是传输地16到30用户的话音，TS16用来传输信令，TS0 用来传帧同步，其中TS0还分奇帧和偶帧的TS0。
即偶帧的用来传输同步，奇帧的用来传输帧失步对照和监视码，虽然在其中将传输信号以帧的形式来构成，方便我们分析，从TS0-TS31。
其实这种帧结构，最终送到信道就是1，0，1，0 比特流。
从哪为起始？从哪为结束？必须给它一个起始标志。
若现在有4000兆比特，那么怎样找到TS0这个起始？怎样找出第一帧的八比特？后边起始的TS0 再往后数8比特，就是第一帧TS1、。
为什么需要帧同步吗，帧同步码是不变的，固定死的，一旦找到这8比特，就知道从哪开头了，后边就好找了。
帧同步码藏在偶帧当中，肯定先有TS0，----TS31 将这为第0帧，然后是第1帧，偶数从0开始，0 2 4 是偶数，因此只有在偶数帧中藏得是我们的帧同步码，后边的，一旦在长串中找到固定的帧同步码，紧跟后边的就可以确定了，既然偶帧中放的帧同步码，奇帧中就是对帧失步进行监视的帧失步对照和监视码。
同步网也是靠线路，一旦没有了，则为失控状态，接收端要告诉发送端处于失控状态，就要靠奇帧中的帧失步对照和监视码，具体偶帧和奇帧的结构，书上36页，偶帧TS0 它是固定死的，同步码必须是固定的才找的到，其八个比特的后七位是固定死的0011011，这就是帧同步码，前面打叉的一位是还未定义。
找出这八位，就是一帧的开始。
奇帧：进行帧失步对告，前面是11后五位是11 111，中间一位A1表示是否失步。
其他TS1到TS15 ，17到31就是30个用户每一抽样值的编码，每个都是8比特，其实就是用户的一次抽样值，还有第16时隙，控制信令，其实16时隙是8比特，但是PCM30/32，装载的是30个用户，怎能装到这8比特中呢？为了保证能装下，我们用复帧结构。
将16个帧组合为一个复帧。
例如：用圆盘旋转，先跟第一路用户打上，第一路的取样值TS1，之后依次15路，16路用户（装在第17时隙），，，30个用户。
装信令16，这装的是30个用户的第一次抽样值，圆盘再往下旋转，我们进行30个用户的第二次抽样值，TS0,TS1,,,继续下去，第三次，第四次抽样，这32个时隙，构成了一个完整的帧，后边往下走，又构成了一个帧，第二个、我们共取16个帧，这成为我们的第一帧 F0，编号从0 开始的，我们从F0一直到F15，等于进行了16次抽样，F0为一个完整的帧，它当中有第16时隙，F1中也有……共有16个第16时隙。
从上到下罗列，将每一帧中8比特分为前4比特和后4比特。
依次分F1……四个一组的话，共有32组，去掉F0的两组，剩下30组给30个用户。
F1第一个时隙装第一路用户的信令。
依次装下面用户的信令。
只剩F0的两个4比特。
一个装复帧同步码，一个装复帧对告码。
探讨：30个话路只有一个信令时隙，怎样传输信令信息？答：PCM数字信号在传输时，采用复诊结构传输，共有16个子帧。
其中每个子帧的第TS16时隙传输复帧同步码和复帧对告码，其他15个时隙分别传输30个话路的信令，每话路信令由4个比特来传输。
F0——F15装的是复帧的子帧，复帧同样需要同步码虽然是TS2-31到线路上就是1010的码流。
应该在数据码流中找到复帧的开头。
之后16个子帧构成的复帧的帧节就找到了。
32个找不到复帧开头信令就混了，只有紧跟开头，后面才是第一路用户的信令，，才能正确完成。
根据偶帧和奇帧确定子帧的开头，子帧的周期：125帧每秒，复帧就是125*16=2000，就是2毫秒。
一个复帧中装的30用户的抽样值。
他们第一次，，，第30词抽样值，一个交换机里面插得用户电路板最多装1280个用户。
30个用户合一路。
从第31，，，到60又是30个用户，合成另一路PCM30/32复帧结构.这是复帧里的一份子帧，子帧每16个构成一个复帧。
携带我们需要的数据码流。
数字复接（第12页）大大提高了线路利用率。
通过采用PCM30、32时分复用方式，使得一条线上可以30路用户，相当于提高了系统容量。
这种提高的方式，指使用容量相对较低。
用到了抽样量化编码，这30路用户通过时用分复用方式，转变成数字信号以后才行。
但是有限制。
用户数越多，需要的编码器，最高速率达不到。
另外一种方式：数字复接。
若干个小容量的低速数字流，以时分复用的方式转变为大容量的高速数字流，传送到对方端再分开。
复用和复接的区别，在于是否编码。
复用一定编码。
复接不涉及编码。
将已经转变成数字码的信号，转变成高速码流，传到对方后再分开，低速码流时分复用转为高速。
高速的不用经过编码器编码，这是复用和复接的区别。
复接与复用的区别：复接：是将多个低速的数字码流合成一个高速的数字码流，不用经过编码器编码。
传到对方后再分开。
复用：是将多路信号在一条信道上传输，复用一定编码。
复接主要用来低次群和高次群合成的技术；传输速率2.148K，基群，也是一次群（一个PCM 为2兆）。
每个两兆。
4个一次群为一个约为8兆的二次群，每一路都提高了速度。
4个二次群，通过复接的方式，为一个约为34兆的3次群。
依次为139兆的4次群数据码流。
复接路线图是我们国家和欧洲使用的。
其次还有日本和北美，他们和我们的方式不同。
从一次群上来是1.55兆，从基群上来说速度和我们就不同了。
4个1.5兆合为一个6。
3兆，再往上，日本是5个二次群，为一个三次群，32兆，北美是7个合成一个三次群。
在集群上日本和北美同，但是从二次群就不同了。
因此世界上分为3种路线。
分为两大体系，中国和欧洲的，日本和北美的。
称为准同步复接体系。
四个乘出来是8.1几，为什么是8.4几？偏差。
比特偏差。
需插入额外的比特进行调整。
称为同步体系。
原来我国一个一次群为30个用户，2次群120，三次群480.通过复接，四次群可承载1920个用户。
通过复接，是一种线路扩容方式。
日本的一共有24个时隙。
每个时隙装八比特。
从TS0，TS1-TS23。
信令装在哪？还要留出一个比特，只有七个比特在装信息，每个时隙留出一比特，最后要加一比特。
总共为24个时隙乘以8比特加1.共193比特。
193除以125 为它的基群。
为什么要分出我们和日本北美和欧洲的？“一万接“口其实就是PCM3032结构传2.148兆就是日本和北美的传输速率为1.5兆。
一般不说具体的。
就说大概是2兆的就是32路的，1。
5的就是24路的、我们国内。
这种帧结构上的不同，如何两国通信？国际规定:当两个国家提供不同制式时，由接受国提供帧结构。
从我国传的集群到日本，就是由日本提供帧结构。
所以，从复接体系上看出，由于区别，有麻烦，制式不兼容。
通信时无法从高速数据码流中取出一个低速数据码流。
PDH的准同步复接体系缺点是现有设备后有标准，这就是造成了设备想生产什么样就什么样。
此设备没有标准的光接口。
所以PDH存在诸多缺点。
在现有网络中用的越来越少。
取而代之的是sDH。
怎么复接过来的？按路复接，按位复接，按字复接，，若安路复接就是将第一话路的第一位，，下一话路的第一位。
：第二话路的第一位。
：按字复接：一个字节是八比特。
依次取出第一话路的巴比特，第二话路的巴比特，，依次继续。
：按路复接：第一路传完则第二路，第二路传完第三路。
复接方式示意图：话路1： 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1话路2： 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0话路3： 1 1 0 0 1 0 1 1 1 1 1 0 0 1 0 1按位复接：011 110 010 110 。
按字复接：0 1 0 1 0 1 0 1 1 1 1 1 1 1 1 1 1 1 0 0 1 0 1 1按路复接：0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1，1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0，1 1 0 0 1 0 1 1 1 1 1 0 0 1 0 1注意家里的宽带，包年为2兆，含义为2兆比特每秒。
其实下载软件能达到此速度。
单位：比特每秒bit/s。
个字节等于8比特）60K=480Kb 每秒200kb*8=1.6兆乘出来将近2兆所以要看后边的单位才知道大小。
数字程控交换技术 第13页程控交换机是存储程序控制交换机的简称。
它是利用电子计算机进行控制的，把电话交换机各种控制功能按照步骤编成程序存入存储器，构成：1硬件部分：话务部分，控制部分，输入输出部分。
话务部分：一个程控交换机由不同的机柜组成的用户柜，集线柜，输入输出柜。
我们把他们抽象成一块。
用户的话机由户线传到交换机，交换机上的一块板子，即用户电路接头板。
每个用户接到一个板上。
根据过来的是数字用户还是模拟用户，模拟的到模拟用户电路接头板。
除了与用户相连此外还要跟其他的交换机相连。
叫中继线。
中间的板子叫中继电路接头板。
又分模拟和数字的。
大部分为数字的。
用户和中继中间是交换网络。
模拟用户电路接头板功能。
BORSCHTB馈电为用户提供通话和监视电流。
停电照样能用，电话的电哪来的？由交换机提供的。
O过压和电压保护。
第一级是总配线架保护，我们的程控交换机在机房，用户话机在屋子里，意外的电哪来的？线缆在外面走的时候，有感应电压，能到上千伏。
如果打雷的高压到设备上，板子上的电压就把板子烧爆了。
所以我们要保护。
要对电话进行二级保护。
要有配线架，所有用户连线到配线架。
通过热敏电阻和二极管实现。
会将电话线上的感应电压限制到百伏之内。
R振铃话机来电话时会响。
电话响铃的装置，在话机中，谁控制的？由交换机中的 ‘振铃控制” 控制的。
总振铃。
S监视怎样知道是否挂机了？一旦状态发生变化就知道出于摘机状态。
C模拟，数字变换，即A、D变换。
