扫描电镜的结构及典型试样形貌观察

扫描电镜的结构及典型试样形貌观察扫描电镜（Scanning Electron Microscope, SEM）是目前应用最广泛的一种表面形貌观察技术。

通过SEM，可以对各种材料的形貌进行高分辨率、高对比度的观察和分析，从而更全面地了解材料的微观结构和性质。

SEM的主要组成部分包括电子枪、电子束轨迹控制系统、光学系统、样品舞台、探测器和显示器等。

SEM的电子枪是形成电子束的核心部件。

它由一个发射体（一般是热阴极）和一个聚焦体组成，通过电子发射和电子束聚焦的机制，将电子束聚焦到非常小的尺寸，以实现高分辨率的成像。

光学系统主要包括扫描线圈和扫描电镜柱。

扫描线圈控制电子束在样品表面扫描运动，而扫描电镜柱则控制电子束的出射角度和位置，以保证电子束能够有效地扫描样品表面，并将所得到的信号转换为图像。

样品舞台是用来固定和定位样品的平台。

在样品舞台上，可以放置不同类型的试样，如金属、陶瓷、生物样品等。

通常，样品需要通过真空冷冻干燥、蒸镀金或碳等处理方式来提高电子束的穿透性和对比度。

探测器是SEM中的重要部件，用于检测从样品表面发射的信号。

常用的探测器有二次电子检测器（SE）和反射电子检测器（BSE）。

二次电子是由于电子束与样品交互作用所产生的，用于观察表面的形貌和纹理。

反射电子则是通过烧蚀物质等特殊技术，将电子束与样品发生散射后的反向电子进行探测，用于观察样品的组织结构和化学成分。

SEM对各种尺度的试样形貌观察具有广泛的应用。

下面以几种典型的试样形貌观察为例进行介绍：1.金属材料的表面形貌观察：SEM可以观察到金属表面的晶粒形貌、晶界、裂纹、孔洞等细微结构，从而分析金属材料的晶体生长、晶界迁移和应力等性质。

2.生物样品的形貌观察：通过SEM可以观察到生物样品的细胞形态、纤维结构、细菌和病毒等微观结构。

这对研究生物学、医学和食品科学等领域具有重要意义。

3.矿石和岩石的形貌观察：SEM可以观察到矿石和岩石的晶体形貌、矿物颗粒的形态和分布等特征，从而分析其成因和性质。

扫描电镜实验报告扫描电镜（Scanning Electron Microscope，SEM）是一种应用广泛的高分辨率显微镜，能够对样品进行表面形貌和微观结构的观测和分析。

本实验旨在通过扫描电镜对不同样品的表面形貌和微观结构进行观察和分析，从而加深对扫描电镜原理和应用的理解。

首先，我们准备了几种不同的样品，包括金属材料、植物组织和昆虫外骨骼等。

在实验过程中，我们首先对样品进行了表面处理，包括金属样品的金属镀膜处理、植物组织的冷冻干燥处理以及昆虫外骨骼的金属喷镀处理，以保证样品在扫描电镜下的观察效果。

接下来，我们将样品放置在扫描电镜的样品台上，并调整好合适的观察条件。

在观察过程中，我们发现扫描电镜能够清晰地显示样品的表面形貌和微观结构，包括金属样品的晶粒结构、植物组织的细胞结构以及昆虫外骨骼的纹理结构等。

通过对这些结构的观察和分析，我们不仅可以直观地了解样品的表面特征，还可以深入地研究样品的微观结构和性质。

在实验中，我们还发现扫描电镜具有较高的分辨率和深度信息，能够对样品进行三维观察和分析。

通过调整扫描电镜的工作参数，我们成功地获得了不同角度和深度的样品图像，进一步揭示了样品的微观结构和表面形貌。

这为我们深入理解样品的微观特征提供了重要的信息和依据。

总的来说，通过本次实验，我们深入了解了扫描电镜的原理和应用，掌握了样品的表面形貌和微观结构的观察方法，提高了对样品性质和特征的认识。

扫描电镜作为一种重要的分析工具，将在材料科学、生物学、医学等领域发挥重要作用，为科学研究和工程应用提供有力支持。

通过本次实验，我们不仅提高了对扫描电镜的认识，还对不同样品的表面形貌和微观结构有了更深入的理解。

扫描电镜的高分辨率和深度信息为我们提供了更多的观察和分析角度，有助于我们更全面地认识样品的特性和性能。

希望通过今后的实践和研究，能够更好地利用扫描电镜这一强大的工具，为科学研究和工程应用做出更多的贡献。

扫描电镜实验报告扫描电镜是一种高分辨率的显微镜，能够对样品进行高分辨率成像。

在本次实验中，我们使用了扫描电镜对样品进行了观察和分析。

本报告将对实验的目的、方法、结果和结论进行详细的描述和分析。

实验目的。

本次实验的主要目的是利用扫描电镜对样品进行表面形貌和微观结构的观察和分析，了解扫描电镜在材料科学和生物科学领域的应用，掌握扫描电镜的操作技巧和注意事项。

实验方法。

1. 样品制备，首先，我们准备了需要观察的样品，如金属材料、生物组织等，并对样品进行表面处理和固定。

2. 扫描电镜操作，接下来，我们将样品放入扫描电镜的样品台上，并根据仪器操作手册进行电镜的开机、预热和调试，确保仪器处于正常工作状态。

3. 观察和记录，在样品放置好并仪器调试完成后，我们通过调整扫描电镜的参数，如放大倍数、对焦等，对样品进行观察，并记录观察到的表面形貌和微观结构。

实验结果。

经过扫描电镜的观察，我们得到了样品的高分辨率图像，并对样品的表面形貌和微观结构进行了分析。

我们观察到样品表面的微观结构非常复杂，有许多微小的颗粒和纹理，这些结构对样品的性能和功能具有重要影响。

通过扫描电镜的观察，我们能够更加深入地了解样品的微观特征，为进一步的研究和分析提供了重要的参考。

实验结论。

本次实验通过扫描电镜的观察和分析，我们对样品的表面形貌和微观结构有了更加深入的了解。

扫描电镜作为一种高分辨率的显微镜，能够为材料科学和生物科学领域的研究提供重要的技术支持。

通过本次实验，我们掌握了扫描电镜的操作技巧和注意事项，为今后的科研工作打下了良好的基础。

总结。

通过本次实验，我们不仅学习了扫描电镜的操作和应用，还对样品的表面形貌和微观结构有了更深入的了解。

扫描电镜在材料科学和生物科学领域具有重要的应用价值，能够为科研工作提供重要的技术支持。

希望通过本次实验，能够对大家对扫描电镜的应用有更深入的了解，为今后的科研工作提供帮助和指导。

在本次实验中，我们通过扫描电镜对样品进行了观察和分析，了解了扫描电镜在科研领域的重要应用价值。

实验四扫描电镜的结构原理及图像衬度观察一实验目的1 结合扫描电镜实物，介绍其基本结构和工作原理，加深对扫描电镜结构及原理的了解。

2选用合适的样品，通过对表面形貌衬度和原子序数衬度的观察，了解扫描电镜图像衬度原理及其应用。

3 利用二次电子像对断口形貌进行观察。

二实验原理1 扫描电镜基本结构和工作原理扫描电子显微镜利用细聚电子束在样品表面逐点扫描，与样品相互作用产生各种物理信号．这些信号经检测器接收、放大并转换成调制信号．最后在荧光屏上显示反映样品表面各种特征的图像。

扫描电镜具有景深大、图像大体感强、放大倍数范围大连续可调、分辨率高、样品室空间大且样品制备简单等特点，是进行样品表面研究的有效分析工具。

图4-1为扫描电镜结构原理方框图。

扫描电镜所需的加速电压比透射电镜要低得多，一般约在1—30kV、实验时可根据被分析样品的性质适当地选择，最常用的加速电压约在20kV左右。

扫描电镜的图像放大倍数在一定范围内，（几十倍到几十万倍)可以实现连续调整，放大倍数等于荧光屏上显示的图像横向长度与电子束在样品上横向扫描的实际长度之比。

扫描电镜镜的光光学系统与透射电镜有所不同，其作用仅仅是为了提供扫描电子束．作为使样品产生各种物理信号的激发源。

扫描电镜最常使用的是二电子信号和背散射电子信号，前者用于显示表面形貌衬度，后者用于显示原子序数衬度。

图4-1 扫描电镜结构原理方框图扫描电镜的基本结构可分为六大部分，电子光学系统、扫描系统、信号检测放大系统、图像显示和记录系统、真空系统和电源及控制系统。

这一部分的实验内容可参照教材（材料分析方法），并结合实验室现有的扫描电镜进行，在此不作详细介绍。

主要介绍两种扫描电镜Quanta环境扫描电子显微镜和场发射扫描电镜。

2表面形貌衬度原理及应用二次电子信号主要用于分析样品的表面形貌。

二次电子只能从样品表面层5—10nm 深度范围内被入射电子束激发出来，大于10nm时，虽然入射电子也能使核外电子脱离原子而变成自由电子，但因其能量较低以及平均自由程较短，不能逸出样品表面，最终只能被样品吸收。

扫描电镜观察铜铁合金断口形貌实验报告
这是一项金属材料实验，通过扫描电镜观察铜铁合金断口形貌，可以从中得到材料断口的结构和形态信息，进而分析其力学性能和断裂机理。

以下是实验报告的大致结构：
I. 实验目的
明确实验的目的以及研究对象，说明实验的重要性和意义。

II. 实验原理
介绍使用扫描电镜观察材料断口形貌的原理，包括仪器的工作原理和样品的制备方法。

III. 实验步骤
详细介绍实验的具体操作步骤，包括样品的制备、仪器参数的调节、图像的获取和处理等。

IV. 实验结果与分析
给出观察到的铜铁合金断口形貌图像，并进行定性和定量分析，包括断口的结构特征、晶粒尺寸、裂纹形态等。

V. 结论
总结实验结果，分析材料的断裂机理和力学性能，归纳实验中的经验和教训。

VI. 实验小结
简要评价实验的完成情况和实验结果的可靠性，并提出改进建议。

以上是可能的实验报告结构，具体可根据实验的具体要求和实验结果的复杂程度进行适当调整。

同时需要注意保证实验数据的准确性和科学性，避免出现武断、个人化的结论。

实验目的■1 •了解扫描电镜的用途、结构及基本原理;■2 ■了解扫描电镜的样品制备；■3■上机操作，利用二次电子信号观察样品形貌。

二实验仪器■ KYKY-2800扫描电镜■扫描电子显微镜的主要性能■放大倍数电子束在样品表面扫描的幅度为As,在荧光屏阴极射线同步扫描的幅度为Ac,则扫描电镜的放大倍数为:M二Ac/As。

目前商品化的扫描电镜放大倍数可以从20倍调节到20万倍左右。

■分辨率分辨率是扫描电镜的主要性能指标，它是指分辨两点之间的最小距离。

分辨率大小由入射电子束直径和调制信号类型共同决定。

电子束直径越小，分辨率越高。

由于用于成像的物理信号不同，它们的分辨率也不同。

二次电子像的分辨率约为5・10 nm,背反射由字像的约为50-200nm o寸娥的分辨車则更低。

■景深景深是指一个透镜对高低不平的试样各部位能同时聚焦成像的一个能力范围。

电子束孔径角是决定扫描电镜景深的主要因寒它取决手末级透镜的光箱宣径和工作距离。

扫描由饒的末级透镜采用小孔径角，长焦距，所以可以获得很大的景深，它比一般光学显微镜景深大100-500倍，比透射电镜的景深大10倍。

因此用图Array一KYKY—2800型扫描电镜扫描电镜光学系统及成像示意图扫描放大器扫描线圈物镜试样二次电子信号放大器探测器电子枪聚光镜显示器镜筒离子泵图3真空系统放气阀V6 M旁路阀V3 Q I TCsO TC1 TC2 ［扩散泵前级阀V2 Q储气瓶VI阀样品室主阀V5镜筒阀V4=O热偶规TC4挡板扩散泵■冷规SEM基本原理■扫描电镜利用电子枪发射电子束，电子束经过聚焦后在样品表面扫描，激发样品产生各种物理信号（如图4所示），信号经过检测、视频放大和信号处理，在荧光屏上显示岀能反映样品表面各种特征的扫描图像的显微镜。

入射电子束IUU-电子束与物质相互作用及产生的信息俄歇电子 二次电子 连续X 射EU000T02 ETU0005〜00「四利用扫描电镜观察样品形貌的操作步骤20 KV 500 X '~100 um~ SEM SN:00仃图5不同失效形式的扫描图像图a为表面失效形式中的波磨失效图b为表面失效形式中的犁沟失效图c为表面失效形式中的剥落失效25 KV 60.OX 1mm KYKY-2800 435" 25 KV 1.50KX 10 um KYKY-2800B SEM SN:0634 图6不同断口形貌的扫描图像25 KV 500 X 100 um KYKY-2800B SEM SN:0651am图7样品组织的扫描图像图a为带有滑移线的奥氏体组织图b为贝氏体组织20 KV 2.00K KYKY-2800BSEM SN:004320 KV 500 X 100 um KYKY-2800B SEM SN:0084。

扫描电镜实验报告姓名：日期：2011年6月2日一、实验目的1、结合扫描电镜（SEM）实物，介绍其基本结构和工作原理，加深对扫描电镜结构及原理的了解。

2、应用SEM扫描观察实验样品的表面形貌。

二、实验仪器JEOL JSM-6490LV型扫描电子显微镜三、实验原理及内容扫描电子显微镜(SEM)的设计思想和工作原理，早在1935年便已被提出来了。

1942年，英国首先制成一台实验室用的扫描电镜，但由于成像的分辨率很差，照相时间太长，所以实用价值不大。

经过各国科学工作者的努力，尤其是随着电子工业技术水平的不断发展，1956年开始生产商品扫描电镜。

近数十年来，扫描电镜已广泛地应用在生物学、医学、冶金学等学科的领域中，促进了各有关学科的发展。

1、扫描电镜的基本结构（如图1所示）1）电子光学系统：电子枪、聚光镜、物镜光阑；2）扫描系统：扫描信号发生器、扫描放大控制器、扫描偏转线圈；3）信号探测放大系统：探测二次电子、背散射电子等信号；4）图像显示和记录系统：早期SEM采用显像管、照相机等，数字式SEM采用电脑系统进行图像显示和记录管理；5）真空系统：真空泵高于10-4Torr，常用机械真空泵、扩散泵、涡轮分子泵；6）电源系统：高压发生装置、高压油箱。

图1 扫描电镜成像原理图1—电子枪；2—镜筒；3—试样室；4—脉冲多道分析器；5—计算机；6—数据储存；7—视频放大器；8—信号处理系统；9—显象管；10—扫描发生器；11—Si （Li ）检测器L —电磁透镜；C —扫描线圈；S —试样；D1—二次电子检测器；D2—背反射电子检测器；SE —二次电子；BSE —背反射电子；SC —试样电流；EBIC —电子感生电流电子枪提供一个稳定的电子源，以形成电子束。

灯丝加热到工作温度后，出射的电子便离开V 型尖端。

由于阴极（灯丝）和阳极间加有1~30KV （一般20KV左图2 自偏压电子枪结构图右）的高压，这些电子则向阳极加速运动。

扫描电镜在材料表面形貌观察及成分分析中的应用一、实验目的1）了解扫描电镜的基本结构和工作原理，掌握扫描电镜的功能和用途；2）了解能谱仪的基本结构、原理和用途；3）了解扫描电镜对样品的要求以及如何制备样品。

二、实验原理（一）扫描电镜的工作原理和结构1. 扫描电镜的工作原理扫描电镜是对样品表面形态进行测试的一种大型仪器。

当具有一定能量的入射电子束轰击样品表面时，电子与元素的原子核及外层电子发生单次或多次弹性与非弹性碰撞，一些电子被反射出样品表面，而其余的电子则渗入样品中，逐渐失去其动能，最后停止运动，并被样品吸收。

在此过程中有99%以上的入射电子能量转变成样品热能，而其余约1%的入射电子能量从样品中激发出各种信号。

如图1所示，这些信号主要包括二次电子、背散射电子、吸收电子、透射电子、俄歇电子、电子电动势、阴极发光、X射线等。

扫描电镜设备就是通过这些信号得到讯息，从而对样品进行分析的。

图1 入射电子束轰击样品产生的信息示意图从结构上看，扫描电镜主要由七大系统组成，即电子光学系统、探测、信号处理、显示系统、图像记录系统、样品室、真空系统、冷却循环水系统、电源供给系统。

由图2我们可以看出，从灯丝发射出来的热电子，受2-30KV电压加速，经两个聚光镜和一个物镜聚焦后，形成一个具有一定能量，强度和斑点直径的入射电子束，在扫描线圈产生的磁场作用下，入射电子束按一定时间、空间顺序做光栅式扫描。

由于入射电子与样品之间的相互作用，从样品中激发出的二次电子通过收集极的收集，可将向各个方向发射的二次电子收集起来。

这些二次电子经加速并射到闪烁体上，使二次电子信息转变成光信号，经过光导管进入光电倍增管，使光信号再转变成电信号。

这个电信号又经视频放大器放大，并将其输入到显像管的栅极中，调制荧光屏的亮度，在荧光屏上就会出现与试样上一一对应的相同图像。

入射电子束在样品表面上扫描时，因二次电子发射量随样品表面起伏程度（形貌）变化而变化。

sem扫描电镜,怎样分析材料结构篇一：扫描电镜材料分析作用扫描电子显微镜在材料分析中的应用摘要:介绍了扫描电子显微镜的工作原理、结构特点及其发展,阐述了扫描电子显微镜在材料科学领域中的应用。

关键词:扫描电子；微镜；材料；应用;SEm’sapplicationinmaterialscienceabstract:Theprinciple,structureanddevelopmentoftheScanningElectronmic roscope(SEm)areintroducedinthisthesis.TheapplicationofSEminthefieldof materialscienceisdiscussed.Keywords:ScanningElectronmicroscope(SEm);material;application；前言：二十世纪60年代以来,出现了扫描电子显微镜(SEm)技术,这样使人类观察微小物质的能力发生质的飞跃。

依靠扫描电子显微镜的高分辨率、良好的景深和简易的操作方法,扫描电子显微镜(SEm)迅速成为一种不可缺少的工具,并且广泛应用于科学研究和工程实践中。

近年来,随着现代科学技术的不断发展,相继开发了环境扫描电子显微镜(ESEm)、扫描隧道显微镜(SEm)、原子力显微镜(aFm)等其它一些新的电子显微技术。

这些技术的出现,显示了电子显微技术近年)子枪);(3)提高真空度和检测系统的接收效率;(4)尽可能减小外界振动干扰。

目前,采用钨灯丝电子枪扫描电镜的分辨率最高可以达到 3.0nm;采用场发射电子枪扫描电镜的分辨率可达1nm。

到20世纪90年代中期,各厂家又相继采用计算机技术,实现了计算机控制和信息处理。

2.1场发射扫描电镜采用场发射电子枪代替普通钨灯丝电子枪,这项技术从1968年就已开始应用,这项技术大大提高了二次电子像分辨率。

近几年来,各厂家采用多级真空系统(机械泵+分子泵+离子泵),提高了真空度,真空度可达10～7Pa;同时,采用磁悬浮技术,噪音振动大为降低，灯丝寿命也有增加。

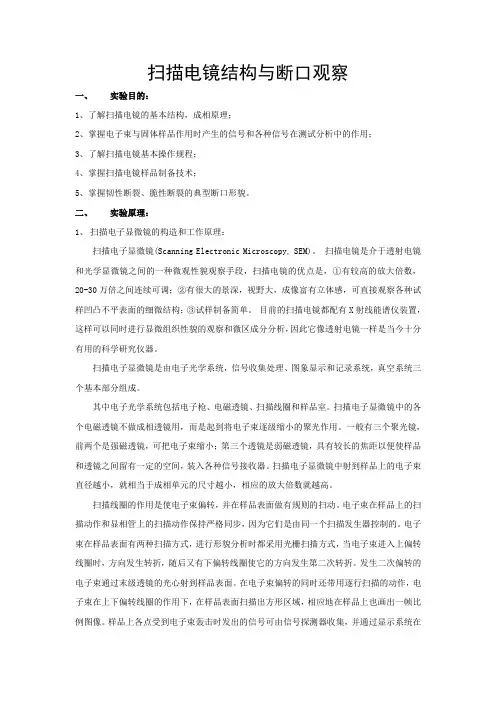

扫描电镜结构与断口观察一、实验目的：1、了解扫描电镜的基本结构，成相原理；2、掌握电子束与固体样品作用时产生的信号和各种信号在测试分析中的作用；3、了解扫描电镜基本操作规程；4、掌握扫描电镜样品制备技术；5、掌握韧性断裂、脆性断裂的典型断口形貌。

二、实验原理：1、扫描电子显微镜的构造和工作原理：扫描电子显微镜(Scanning Electronic Microscopy, SEM)。

扫描电镜是介于透射电镜和光学显微镜之间的一种微观性貌观察手段，扫描电镜的优点是，①有较高的放大倍数，20-30万倍之间连续可调；②有很大的景深，视野大，成像富有立体感，可直接观察各种试样凹凸不平表面的细微结构；③试样制备简单。

目前的扫描电镜都配有X射线能谱仪装置，这样可以同时进行显微组织性貌的观察和微区成分分析，因此它像透射电镜一样是当今十分有用的科学研究仪器。

扫描电子显微镜是由电子光学系统，信号收集处理、图象显示和记录系统，真空系统三个基本部分组成。

其中电子光学系统包括电子枪、电磁透镜、扫描线圈和样品室。

扫描电子显微镜中的各个电磁透镜不做成相透镜用，而是起到将电子束逐级缩小的聚光作用。

一般有三个聚光镜，前两个是强磁透镜，可把电子束缩小；第三个透镜是弱磁透镜，具有较长的焦距以便使样品和透镜之间留有一定的空间，装入各种信号接收器。

扫描电子显微镜中射到样品上的电子束直径越小，就相当于成相单元的尺寸越小，相应的放大倍数就越高。

扫描线圈的作用是使电子束偏转，并在样品表面做有规则的扫动。

电子束在样品上的扫描动作和显相管上的扫描动作保持严格同步，因为它们是由同一个扫描发生器控制的。

电子束在样品表面有两种扫描方式，进行形貌分析时都采用光栅扫描方式，当电子束进入上偏转线圈时，方向发生转折，随后又有下偏转线圈使它的方向发生第二次转折。

发生二次偏转的电子束通过末级透镜的光心射到样品表面。

在电子束偏转的同时还带用逐行扫描的动作，电子束在上下偏转线圈的作用下，在样品表面扫描出方形区域，相应地在样品上也画出一帧比例图像。

扫描电镜的结构与操作透射电子显微镜与光学显微镜一样，照明束穿过样品経过透镜的放大后，整个像是同时形成的。

而扫描电子显微镜(Scanning Electron Microscope，简称扫描电镜或SEM)则以完全不同的方式成像。

其基本要点是：用极狭窄的电子束去扫描样品，即电子束在样品上作光栅运动。

电子束与样品相互作用将会产生各种信息，例如样品的二次电子发射，发射出来的电子称为二次电子。

使用我们下面将讨论的方法，二次电子能产生样品表面放大的形貌像。

这个像是在样品被扫描时按时序地建立起来的，即使用逐点成像的方法获得放大的像。

早在1935年，透射电镜发明后不久，Knoll就提出利用一个扫描电子束从固体表面获得图像的原理。

但由于技术上的原因，直至1965年扫描电镜才成为商品而被利用。

此后，由于扫描电镜具有许多优点，使它在许多学科包括生物学的各个方面获得广泛的应用，成为极有价值的工具。

结构扫描电镜主要是由电子光学系统和显示单元组成，电子光学系统也称为镜筒，它的外观与透射电镜的镜筒相似，实际上相当于透射电镜的照明系统(SEM不需要成像系统)，它是由电子枪、几个磁透镜、扫描线圈以及样品室组成(见图2-1)电子枪与透射电镜的电子枪基体相同，只是加速电压较低，一般在40kV以下。

磁透镜一般有三个：第一、二聚光镜和物镜，其作用与透射电镜的聚光镜相同：缩小电子束的直径，把来自电子枪的约30μm大小的电子束经过第一、二聚光镜和物镜的作用，缩小成直径约为几十埃的狭窄电子束。

这是因为扫描电镜的分辨率主要取决于电子束的直径，所以要尽可能缩小它,为此物镜还装备有物镜可动光栏和消散器。

一个带有扫描电路的偏转线圈通以锯齿波的电流，产生的磁场作用于电子束上使它在样品上扫描。

扫描的区域、扫描速率和每厘米的扫描线数都可以选择。

这个电路同时输送锯齿波电流给显示部分的显像管(CRT)的偏转线圈，所以镜筒的电子束与显像管的电子束是严格同步的。

出于与透射电镜同样的理由，镜筒也是被真空系统排气至高真空，一般为10-3Pa的真空度。

扫描电镜的基本结构和工作原理扫描电子显微镜利用细聚焦电子束在样品表面逐点扫描，与样品相互作用产行各种物理信号，这些信号经检测器接收、放大并转换成调制信号，最后在荧光屏上显示反映样品表面各种特征的图像。

扫描电镜具有景深大、图像立体感强、放大倍数范围大、连续可调、分辨率高、样品室空间大且样品制备简单等特点，是进行样品表面研究的有效分析工具。

扫描电镜所需的加速电压比透射电镜要低得多，一般约在1～30kV，实验时可根据被分析样品的性质适当地选择，最常用的加速电压约在20kV左右。

扫描电镜的图像放大倍数在一定范围内(几十倍到几十万倍)可以实现连续调整，放大倍数等于荧光屏上显示的图像横向长度与电子束在样品上横向扫描的实际长度之比。

扫描电镜的电子光学系统与透射电镜有所不同，其作用仅仅是为了提供扫描电子束，作为使样品产生各种物理信号的激发源。

扫描电镜最常使用的是二次电子信号和背散射电子信号，前者用于显示表面形貌衬度，后者用于显示原子序数衬度。

扫描电镜的基本结构可分为电子光学系统、扫描系统、信号检测放大系统、图像显示和记录系统、真空系统和电源及控制系统六大部分。

这一部分的实验内容可参照教材第十二章，并结合实验室现有的扫描电镜进行，在此不作详细介绍。

三、扫描电镜图像衬度观察1．样品制备扫描电镜的优点之一是样品制备简单，对于新鲜的金属断口样品不需要做任何处理，可以直接进行观察。

但在有些情况下需对样品进行必要的处理。

1) 样品表面附着有灰尘和油污，可用有机溶剂(乙醇或丙酮)在超声波清洗器中清洗。

2) 样品表面锈蚀或严重氧化，采用化学清洗或电解的方法处理。

清洗时可能会失去一些表面形貌特征的细节，操作过程中应该注意。

3) 对于不导电的样品，观察前需在表面喷镀一层导电金属或碳，镀膜厚度控制在5-10nm为宜。

2．表面形貌衬度观察二次电子信号来自于样品表面层5～l0nm，信号的强度对样品微区表面相对于入射束的取向非常敏感，随着样品表面相对于入射束的倾角增大，二次电子的产额增多。

实验5扫描电镜及其观察一、实验目的和任务1 .了解扫描电镜的基本结构和原理2 .了解扫描电镜试样的制备方法3 .了解二次电子象，被散射电子像和吸收电子像观察记录操作的全过程机及其在形貌组织观察中的应用二、扫描电镜的构造扫描电镜是由电子枪发射并经过聚焦的电子束在样品表面扫描，激发样品产生各种物理信号，经过检测、视频放大和信号处理，在荧光屏上获得能反映样品表面各种特征的扫描图像。

扫描电镜由下列五部分组成，如图1(a )所示。

各部分主要作用简介如下：b )图1扫描电子显微镜构造示意图1. 电子光学系统a ) 第嗥比镜I 備转挾圍、F 偏转珏隆它由电子枪、电磁透镜、光阑、样品室等部件组成，如图1(b)所示。

为了获得较高的信号强度和扫描像，由电子枪发射的扫描电子束应具有较高的亮度和尽可能小的束斑直径。

常用的电子枪有三种形式：普通热阴极三极电子枪、六硼化镧阴极电子枪和场发射电子枪，其性能如表1所示。

前两种属于热发射电子枪，后一种则属于冷发射电子枪，也叫场发射电子枪。

由表可以看出场发射电子枪的亮度最高、电子源直径最小，是高分辨本领扫描电镜的理想电子源。

电磁透镜的功能是把电子枪的束斑逐级聚焦缩小，因照射到样品上的电子束斑越小，其分辨率就越高。

扫描电镜通常有三个磁透镜，前两个是强透镜，缩小束斑，第三个透镜是弱透镜，焦距长，便于在样品室和聚光镜之间装入各种信号探测器。

为了降低电子束的发散程度，每级磁透镜都装有光阑；为了消除像散，装有消像散器。

2.扫描系统扫描系统的作用是提供入射电子束在样品表面上以及阴极射线管电子束在荧光屏上的同步扫描信号。

3.信号检测、放大系统样品在入射电子作用下会产生各种物理信号、有二次电子、背散射电子、特征X射线、阴极荧光和透射电子。

不同的物理信号要用不同类型的检测系统。

它大致可分为三大类，即电子检测器、阴极荧光检测器和X射线检测器。

4.真空系统镜筒和样品室处于高真空下，一般不得高于1x10-2Pa,它由机械泵和分子涡轮泵来实现。
