扫描电镜在材料表面形貌观察及成分分析中的应用

表面分析和扫描电子显微镜表面分析是材料科学领域中的一项重要技术，它通过对材料表面进行观察和分析，可以提供关于材料性质和结构的有价值的信息。

扫描电子显微镜(SEM)是表面分析中最常用的工具之一，其高分辨率和强大的显微成像功能使其成为研究表面形貌、微观结构以及材料成分的重要手段。

一、SEM的工作原理扫描电子显微镜(SEM)通过向样品表面发射高能电子束，并对从样品表面散射回来的电子进行收集和分析，实现对样品表面的成像观察。

SEM的电子枪会产生高能电子束，在样品表面扫描时，电子束与样品相互作用，产生的不同信号被接收器捕捉并转化为图像。

二、SEM的应用领域1. 材料科学：SEM可以观察和分析材料的表面形貌、纹理、晶粒结构等，从而了解材料的性能和变形机制，有助于改善材料的制备和应用。

2. 纳米科学：SEM适用于观察纳米材料的形貌、结构以及纳米尺寸的相关特征，是纳米材料研究的重要工具。

3. 生物学：SEM可以用于观察生物细胞、组织和微生物等的形貌和结构，有助于研究生物学过程和疾病发生机制。

4. 环境科学：SEM可以分析不同环境条件下的大气颗粒物、水质样品等，帮助研究环境污染和生态系统变化。

三、SEM的优势和局限性1. 优势：a. 高分辨率：SEM的分辨率能够达到纳米级别，能够显示出材料的微观结构和纳米级特征。

b. 大视野：SEM的观察范围相对较大，可以覆盖较大的样品表面区域。

c. 扩展功能：SEM可以结合其他技术，如能谱分析、电子衍射等，进一步了解材料的化学成分和晶体结构。

2. 局限性：a. 不能观察非导电样品：由于SEM需要样品具有导电性，不具备导电性的样品需要进行表面涂层处理。

b. 无法观察材料内部结构：SEM只能观察材料表面的形貌和结构，无法了解材料的内部构造。

c. 对样品要求较高：SEM需要样品表面平整、干燥，对样品制备过程要求较高。

四、SEM的操作步骤1. 样品准备：将待观察的样品进行固定、切割或研磨处理，制备成适合SEM观测的形状和尺寸。

扫描电镜在材料分析中的应用3.1 试样制备技术试样制备技术在电子显微术中占有重要的地位，它直接关系到电子显微图像的观察效果和对图像的正确解释。

如果制备不出适合电镜特定观察条件的试样，即使仪器性能再好也不会得到好的观察效果。

和透射电镜相比，扫描电镜试样制备比较简单。

在保持材料原始形状情况下，直接观察和研究试样表面形貌及其它物理效应（特征），是扫描电镜的一个突出优点。

扫描电镜的有关制样技术是以透射电镜、光学显微镜及电子探针X 射线显微分析制样技术为基础发展起来的，有些方面还兼具透射电镜制样技术，所用设备也基本相同。

但因扫描电镜有其本身的特点和观察条件，只简单地引用已有的制样方法是不够的。

扫描电镜的特点是：①观察试样为不同大小的固体（块状、薄膜、颗粒），并可在真空中直接进行观察。

②试样应具有良好的导电性能，不导电的试样，其表面一般需要蒸涂一层金属导电膜。

③试样表面一般起伏（凹凸）较大。

④观察方式不同，制样方法有明显区别。

⑤试样制备与加速电压、电子束流、扫描速度（方式）等观察条件的选择有密切关系。

上述项目中对试样导电性要求是最重要的条件。

在进行扫描电镜观察时，如试样表面不导电或导电性不好，将产生电荷积累和放电，使得入射电子束偏离正常路径，最终造成图像不清晰乃至无法观察和照相。

3.1.1 块状试样制备1．导电性材料导电性材料主要是指金属，一些矿物和半导体材料也具有一定的导电性。

这类材料的试样制备最为简单。

只要使试样大小不得超过仪器规定（如试样直径最大为φ25mm ，最厚不超过20mm 等），然后用双面胶带粘在载物盘，再用导电银浆连通试样与载物盘（以确保导电良好），等银浆干了（一般用台灯近距离照射10 分钟，如果银浆没干透的话，在蒸金抽真空时将会不断挥发出气体，使得抽真空过程变慢）之后就可放到扫描电镜中直接进行观察。

但在制备试样过程中，还应注意：①为减轻仪器污染和保持良好的真空，试样尺寸要尽可能小些。

②切取试样时，要避免因受热引起试样的塑性变形，或在观察面生成氧化层。

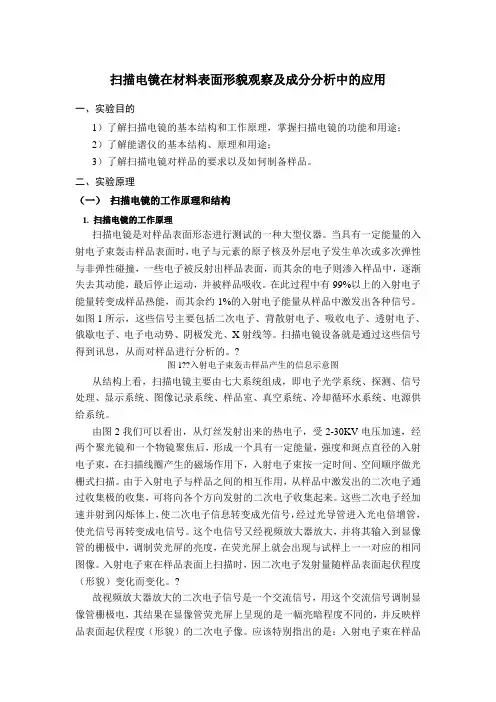

扫描电镜在材料表面形貌观察及成分分析中的应用一、实验目的1）了解扫描电镜的基本结构和工作原理，掌握扫描电镜的功能和用途；2）了解能谱仪的基本结构、原理和用途；3）了解扫描电镜对样品的要求以及如何制备样品。

二、实验原理（一）扫描电镜的工作原理和结构1. 扫描电镜的工作原理扫描电镜是对样品表面形态进行测试的一种大型仪器。

当具有一定能量的入射电子束轰击样品表面时，电子与元素的原子核及外层电子发生单次或多次弹性与非弹性碰撞，一些电子被反射出样品表面，而其余的电子则渗入样品中，逐渐失去其动能，最后停止运动，并被样品吸收。

在此过程中有99%以上的入射电子能量转变成样品热能，而其余约1%的入射电子能量从样品中激发出各种信号。

如图1所示，这些信号主要包括二次电子、背散射电子、吸收电子、透射电子、俄歇电子、电子电动势、阴极发光、X射线等。

扫描电镜设备就是通过这些信号得到讯息，从而对样品进行分析的。

?图1??入射电子束轰击样品产生的信息示意图从结构上看，扫描电镜主要由七大系统组成，即电子光学系统、探测、信号处理、显示系统、图像记录系统、样品室、真空系统、冷却循环水系统、电源供给系统。

由图2我们可以看出，从灯丝发射出来的热电子，受2-30KV电压加速，经两个聚光镜和一个物镜聚焦后，形成一个具有一定能量，强度和斑点直径的入射电子束，在扫描线圈产生的磁场作用下，入射电子束按一定时间、空间顺序做光栅式扫描。

由于入射电子与样品之间的相互作用，从样品中激发出的二次电子通过收集极的收集，可将向各个方向发射的二次电子收集起来。

这些二次电子经加速并射到闪烁体上，使二次电子信息转变成光信号，经过光导管进入光电倍增管，使光信号再转变成电信号。

这个电信号又经视频放大器放大，并将其输入到显像管的栅极中，调制荧光屏的亮度，在荧光屏上就会出现与试样上一一对应的相同图像。

入射电子束在样品表面上扫描时，因二次电子发射量随样品表面起伏程度（形貌）变化而变化。

扫描电镜工作原理科普扫描电镜（Scanning Electron Microscope，SEM）是一种利用电子束来观察材料表面形貌和获得微观结构图像的仪器。

与传统的光学显微镜相比，扫描电镜能够提供更高的分辨率和更大的放大倍数，因此在材料科学、生物学、纳米技术等领域被广泛应用。

下面将从工作原理、构成和应用角度对扫描电镜进行科普。

一、工作原理：扫描电镜的工作原理主要是利用电子的特性来实现高分辨率成像。

其基本原理可以概括为以下几个步骤：1.电子束的产生：扫描电镜中使用的是电子束而非光线，电子束通过热发射、场致发射等方式产生。

2.电子束的聚焦：电子束通过聚焦系统进行聚焦，使其能够更准确地照射到样品表面。

3.电子束的扫描：电子束通过扫描系统进行规律的扫描，以便覆盖样品表面的各个区域。

4.电子束与样品的相互作用：电子束照射到样品表面时，会与样品中的电子、原子发生相互作用，产生散射、透射、反射等现象。

5.信号的采集：根据与样品相互作用产生的信号，通过相应的探测器进行采集。

6.图像的生成：通过采集到的信号，经过信号处理和图像重构，最终生成样品的形貌图像。

二、构成：扫描电镜由以下几部分组成：1.电子枪：用于产生电子束的装置，通常采用热阴极或场致发射阴极。

2.聚焦系统：用于将电子束进行准确的聚焦，以便更好地照射到样品表面。

3.扫描系统：用于对样品表面进行规律的扫描，以便获取样品的整体形貌图像。

4.样品台：用于固定和导热样品，通常具有多种移动方式，以适应不同样品的观察需要。

5.检测器：用于采集样品与电子束相互作用所产生的信号，常用的检测器有二次电子检测器和反射电子检测器等。

6.显示和控制系统：用于显示图像、实时调节仪器参数以及采集和处理数据等。

三、应用：扫描电镜在科学研究、工业材料分析和教学实验等领域具有广泛的应用。

其主要应用如下：1.材料科学：扫描电镜可以用于研究材料的表面形貌、结构和成分，对于纳米材料、金属和非金属材料等的表面缺陷、晶体结构以及纳米结构等进行观察和分析。

扫描电镜的基本原理及应用1. 简介扫描电子显微镜（Scanning Electron Microscope，简称SEM）是一种利用高能电子束进行样本表面成像的仪器。

与传统的透射电子显微镜不同，扫描电子显微镜通过扫描样本表面并测量反射电子的信号来生成图像，因此可以观察到样本表面的形貌、结构和组成。

2. 基本原理扫描电子显微镜的基本原理是利用电子的波粒二象性和电磁透镜的作用，将电子束聚焦到极小的尺寸并扫描样本表面。

主要包括以下几个步骤：2.1 电子源扫描电子显微镜的核心部件是电子枪，它通过发射电子来产生电子束。

电子源通常采用热阴极、场致发射或冷阴极等不同技术，以产生高能、高亮度的电子束。

2.2 电子聚焦电子束经过电子透镜的作用，可以实现对电子束的聚焦。

电子透镜通常由磁场或电场构成，可以调节电子束的聚焦度和放大倍数。

通过调节电子透镜的参数，可以得到所需的电子束直径和形状。

2.3 样本扫描电子束通过扫描线圈进行扫描，并在扫描过程中与样本表面发生相互作用。

扫描线圈可以控制电子束的位置和方向，将电子束在样本表面上进行扫描。

在扫描过程中，电子束与样本表面发生的相互作用产生不同的信号。

2.4 信号检测与处理样本表面与电子束相互作用时，会产生不同的信号。

扫描电子显微镜通常会检测并测量这些信号，用于生成图像。

常用的信号检测方式包括：反射电子检测、二次电子检测、原子力显微镜等。

3. 应用领域扫描电子显微镜在科学研究、工业生产和材料表征等领域有广泛的应用。

以下是扫描电子显微镜的一些常见应用：3.1 材料科学扫描电子显微镜可以观察材料的表面形貌和结构，对材料的微观结构进行分析。

在材料科学研究中，扫描电子显微镜常常用于研究材料的晶体结构、晶界、纳米颗粒和材料表面的纳米结构等。

3.2 生物学扫描电子显微镜在生物学研究中有广泛的应用。

它可以观察生物样本的细胞结构、细胞器和细胞表面的微观结构，对生物样本的形态和结构进行研究。

扫描电子显微镜也被用于病毒、细菌和其他微生物的观察和研究。

扫描电镜在材料中的应用扫描电镜（Scanning Electron Microscope，简称SEM）是一种广泛应用于材料科学领域的高分辨率显微镜。

它利用电子束与样品相互作用产生的信号来获取样品的形貌和成分信息，具有优越的分辨率和放大倍数，因此在材料研究中有着重要的应用。

在材料科学中，扫描电镜能够提供高分辨率的表面形貌观察。

与光学显微镜相比，扫描电镜具有更高的放大倍数和更好的分辨率，能够观察到更细微的表面细节。

对于材料的表面形貌分析，扫描电镜能够帮助科研人员更全面地了解材料的结构特征、表面纹理和形貌变化等。

例如，在金属材料研究中，通过扫描电镜观察到的晶粒大小、晶界分布和表面缺陷等信息，可以为材料的性能提供重要的参考。

扫描电镜在材料中的应用还包括成分分析。

通过能谱仪等附加设备的配合，扫描电镜可以获取样品的元素成分信息。

利用能谱仪的能量分析功能，可以准确地确定材料中各种元素的含量和分布情况。

这对于材料的组分分析、杂质检测和成分控制等方面都非常重要。

例如，在半导体材料研究中，扫描电镜能够提供有关材料中杂质元素的存在情况和分布特征，并为材料的纯度和质量评估提供可靠的依据。

扫描电镜还可以应用于材料的微观结构研究。

通过扫描电镜观察材料的断口面，可以获取材料的断裂形态和断口特征。

这对于研究材料的断裂机制、强度和韧性等性能具有重要意义。

例如，在材料的力学性能研究中，扫描电镜可以观察到材料的断裂面形貌，进而分析材料的断裂方式和断裂机制，为材料的强度和韧性提供深入理解。

扫描电镜还可以应用于材料的表面形貌工程。

通过在材料表面进行局部处理，如蚀刻、涂覆等，可以改变材料的表面形貌和结构，从而调控材料的性能。

通过扫描电镜观察处理后的材料表面，可以评估处理效果，并优化处理参数。

例如，在涂层材料研究中，扫描电镜可以观察到涂层的厚度、均匀性和结构特征，为涂层材料的性能优化提供依据。

扫描电镜在材料科学中有着广泛的应用。

它可以提供高分辨率的表面形貌观察、成分分析、微观结构研究和表面形貌工程等方面的信息，为材料的研究和应用提供了重要的支持。

扫描电镜在材料学中的应用材料学是第二次工业革命重要的基础学科之一，它涉及到材料的制备、性能、结构和应用，而材料结构又是材料性能和应用的基础。

如何研究材料的结构成为材料学者关注的重点之一。

最近几十年，随着科学技术的发展，扫描电镜成为研究材料结构的有力工具之一。

一、扫描电镜原理扫描电子显微镜（Scanning Electron Microscope，SEM）是一种基于电子束和物质交互作用的高分辨率显微镜，可用于研究材料的表面形貌、元素组成及晶体结构等微观结构特征。

扫描电镜技术是用高能电子束照射样品，当电子束与样品的原子或分子相互作用时，会产生散射、透射、反射和吸收等过程，从而得到一系列的信号。

这些信号通过探测器收集和处理，可以反映样品的表面形貌、元素组成及其他微结构的像素信息。

二、扫描电镜在材料学中的应用扫描电镜在材料学的应用非常广泛。

以下将从以下几个方面介绍它在材料学中的应用。

1.材料的表面形貌观测扫描电镜可以清晰地观测材料表面的形貌特征，如晶体、孔洞、颗粒、尖峰、裂痕、纹理等，其分辨率可达到亚纳米量级。

例如，用SEM观测晶体的形貌，可以分辨出其晶体形态、晶面和晶缺陷等，有助于研究材料的生长机制和晶体的结构性质。

2.材料元素分布探测扫描电镜还可以探测材料各元素分布情况，Semi-Quantitative Analysis，如EDX（Energy Dispersive X-ray Spectroscopy）能够快速获取样品在不同位置的元素组成，并可以建立元素含量的分布图。

通过这种方法可以鉴定材料的成分，判断晶体缺陷的构型和原子位置，并分析材料的迁移和相互作用等物理过程。

3.材料的电学性质研究扫描电镜成像技术可以用于分析材料的导电性和电荷转移特性，如SEM-EBSD组合技术可以分辨材料中不同晶向的晶界和晶体缺陷，通过视频测量、晶体学计算和模拟，可以获得材料的电学特性。

这对于新型芯片材料、电池材料和光催化材料等的设计、制备和改进至关重要。

论述扫描电镜的原理及应用一、扫描电镜的原理扫描电镜（Scanning Electron Microscope，简称SEM）是一种利用电子束与样本相互作用产生的信号来获取样本表面信息的仪器。

它能够提供高分辨率、高深度的表面和形貌信息，成为材料科学、生物科学等领域的重要工具。

扫描电镜的原理主要包括以下几个方面：1. 电子光源扫描电子显微镜是使用高能电子束进行成像的，因此需要一个电子光源。

一般采用热阴极或冷阴极发射电子的电子枪作为电子光源。

电子光源在电子束形成中起到了核心的作用。

2. 准直与聚焦准直与聚焦系统是扫描电镜中的重要组成部分。

它通常由准直系统、导向系统和聚焦系统组成。

准直系统用于控制电子束的方向和角度，导向系统用于控制电子束的位置，而聚焦系统则用于将电子束聚焦到一个细小的区域。

3. 样本与扫描盘样本与扫描盘是扫描电镜中的另外两个重要部分。

样本是待观察的对象，它需要被放置在扫描盘上以便与电子束相互作用。

样本的制备与处理对于扫描电镜成像的质量有着重要的影响。

4. 信号检测与处理扫描电子显微镜中，样本与电子束的相互作用会产生多种信号，如二次电子发射、后向散射电子等。

这些信号需要经过特定的检测器进行捕捉，并经过处理后形成最终的图像。

常用的检测器包括二次电子检测器、信号放大器等。

二、扫描电镜的应用扫描电镜具有很多应用领域，下面列举了几个主要的应用方向：1. 材料科学扫描电镜可以用于对材料表面形貌和结构的观察和分析。

通过扫描电镜的高分辨率成像，可以研究材料的晶体结构、相界面、缺陷等信息。

这对于材料的研发、改进和质量控制具有重要意义。

2. 生物科学生物科学中常常需要观察和研究生物细胞、组织和器官的形态和结构。

扫描电镜能够提供高分辨率、高深度的图像，可用于观察细胞表面的超微结构、细胞器的形态以及细胞间相互作用等情况。

扫描电镜在生物学研究中有着广泛的应用。

3. 纳米技术纳米技术是当今科技领域的一个热点，扫描电镜作为纳米尺度下表面形貌观测的有效手段，在纳米技术研究领域得到了广泛应用。

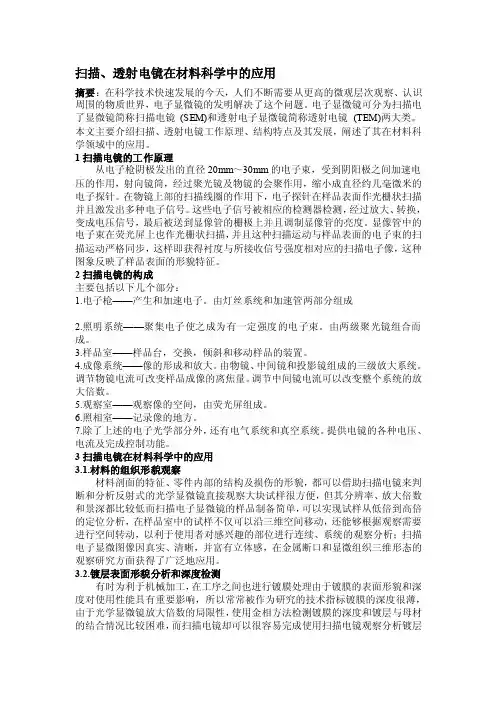

扫描、透射电镜在材料科学中的应用摘要：在科学技术快速发展的今天，人们不断需要从更高的微观层次观察、认识周围的物质世界，电子显微镜的发明解决了这个问题。

电子显微镜可分为扫描电了显微镜简称扫描电镜(SEM)和透射电子显微镜简称透射电镜(TEM)两大类。

本文主要介绍扫描、透射电镜工作原理、结构特点及其发展，阐述了其在材料科学领域中的应用。

1扫描电镜的工作原理从电子枪阴极发出的直径20mm～30mm的电子束，受到阴阳极之间加速电压的作用，射向镜筒，经过聚光镜及物镜的会聚作用，缩小成直径约几毫微米的电子探针。

在物镜上部的扫描线圈的作用下，电子探针在样品表面作光栅状扫描并且激发出多种电子信号。

这些电子信号被相应的检测器检测，经过放大、转换，变成电压信号，最后被送到显像管的栅极上并且调制显像管的亮度。

显像管中的电子束在荧光屏上也作光栅状扫描，并且这种扫描运动与样品表面的电子束的扫描运动严格同步，这样即获得衬度与所接收信号强度相对应的扫描电子像，这种图象反映了样品表面的形貌特征。

2扫描电镜的构成主要包括以下几个部分：1.电子枪——产生和加速电子。

由灯丝系统和加速管两部分组成2.照明系统——聚集电子使之成为有一定强度的电子束。

由两级聚光镜组合而成。

3.样品室——样品台，交换，倾斜和移动样品的装置。

4.成像系统——像的形成和放大。

由物镜、中间镜和投影镜组成的三级放大系统。

调节物镜电流可改变样品成像的离焦量。

调节中间镜电流可以改变整个系统的放大倍数。

5.观察室——观察像的空间，由荧光屏组成。

6.照相室——记录像的地方。

7.除了上述的电子光学部分外，还有电气系统和真空系统。

提供电镜的各种电压、电流及完成控制功能。

3扫描电镜在材料科学中的应用3.1.材料的组织形貌观察材料剖面的特征、零件内部的结构及损伤的形貌，都可以借助扫描电镜来判断和分析反射式的光学显微镜直接观察大块试样很方便，但其分辨率、放大倍数和景深都比较低而扫描电子显微镜的样品制备简单，可以实现试样从低倍到高倍的定位分析，在样品室中的试样不仅可以沿三维空间移动，还能够根据观察需要进行空间转动，以利于使用者对感兴趣的部位进行连续、系统的观察分析；扫描电子显微图像因真实、清晰，并富有立体感，在金属断口和显微组织三维形态的观察研究方面获得了广泛地应用。

扫描电镜技术在材料科学中的应用材料科学是一门应用学科，它研究各种物质的性质、结构、制备和应用等方面的科学问题。

在材料科学中，有很多研究方法和分析技术，其中扫描电镜技术是一种非常重要的方法。

本文将从扫描电镜技术的概念、优点以及在材料科学中的应用，探讨该技术在材料科学领域中的价值和发展前景。

一、扫描电镜技术的概念扫描电镜技术（Scanning Electron Microscope，SEM）是一种常用的材料表征、分析、观察的技术。

该技术利用高能电子束照射样品，观察样品在电场作用下发生的不同电子过程，通过收集样品表面反射、吸收、透射等电子的各种信号，进而获得样品表面形态、表面元素分布、晶体结构等信息。

扫描电镜技术主要分为三个步骤，包括样品制备、电子显微镜成像和信号检测等。

首先，样品需要进行处理和制备，以便于观察和分析，比如需要进行切片、抛光等处理。

然后，采用电子显微镜照射样品，通过收集样品表面反射、背散射等电子信号，来获得样品的形貌和结构等信息。

最后，通过图像的处理和分析，以及各种数据的比对和分析，来进一步分析样品的性质和结构等。

二、扫描电镜技术的优点扫描电镜技术的优点主要包括以下几个方面：1.分辨率高：扫描电镜技术的分辨率非常高，能够观察到极小的表面形貌和微观结构，甚至能够研究到纳米级别的材料结构。

2.实时性好：扫描电镜技术能够实时进行样品观察和分析，并且可以通过调整各种参数来达到最佳的显影效果和分析结果，具有成像速度快、操作简便等特点。

3.多功能性强：扫描电镜技术可以观察样品的形貌、成分分布、晶体结构等多方面信息，而且可以进行高分辨率的成像、分析、比对等操作，多功能性非常强。

4.适用范围广：扫描电镜技术适用于多种材料和样品，比如金属材料、半导体材料、生物医学材料等，在材料科学、生物医学等多领域有着广泛应用。

三、扫描电镜技术在材料科学领域中的应用非常广泛，主要应用于材料结构、形貌、成分、性能、缺陷等方面的研究。

扫描电镜技术在材料科学中的应用前景展望材料科学是现代工程制造、能源开采、生命科学等众多领域不可或缺的学科，而材料科学的发展又和材料微结构的研究密切相关。

如何对材料进行微观结构的观测和分析，以便更好地了解材料性质和改善材料性能，是一项关键性的技术。

在这方面，扫描电镜技术被广泛应用于材料科学领域中。

一、扫描电镜技术的介绍扫描电镜是利用电子束和样品之间的相互作用，形成高分辨率图像的一种电子显微技术。

传统电子显微镜只能获得样品的透射像，对于观测表面形貌和表面成分分布起不了作用。

而扫描电镜的电子束在扫描样品表面时，形成反射电子和散射电子，并采集这些电子的信号形成图像。

通过调节不同的电子束参数，扫描电镜能够获得材料的表面形貌、内部结构、化学组成等详尽信息，对于材料微观结构的观测起着非常重要的作用。

扫描电镜技术的主要优势在于具有非常高的分辨率，可观测到极小尺寸的微观结构，并能够进行三维重建等进一步分析。

此外，扫描电镜技术还能够进行成分分析，并可通过扫描透射电镜、电子能谱等技术进一步深入研究。

二、应用于材料科学中的扫描电镜技术扫描电镜技术在材料科学领域中广泛应用于各种材料的表面形貌观测、微观结构分析和元素分析等。

以下列举几种常见的例子：1. 金属材料的微观结构金属材料的微观结构对于材料的力学性质和表面光学性质等起着至关重要的作用。

扫描电镜技术可以观测到金属材料表面的成分分布和晶体形貌，并可以在不同倍数下观察到晶界、孔隙和裂纹等缺陷。

此外，扫描透射电镜与电子能谱等技术，还可以进行深入的晶体结构、原位变形以及局部应力和形貌的研究。

2. 纳米材料和表面涂层的成分分析传统的成分分析技术很难对于表面和微纳米结构进行准确分析，而扫描电镜技术通过搭载电子能谱和X射线能谱等技术，能够准确获取纳米结构和表面涂层的成分分布，并在不同区域进行区分。

此外，扫描电镜技术还可以通过原位实验，研究纳米结构的形变及变化规律等。

3. 碳纤维等复合材料的表面形貌和组织结构复合材料的微观结构和成分分布直接影响材料的物理、力学和化学性质。

扫描电镜在材料科学中的应用材料科学作为一门重要的基础学科，在工业、制造、医学等领域都有重要的应用，而扫描电镜则是材料科学领域中的一种关键仪器。

其应用范围广泛，包括材料形貌分析、显微组织观察、纳米科学等。

下面将从应用领域、分析原理和技术发展角度探讨扫描电镜在材料科学中的应用。

应用领域扫描电镜的应用非常广泛，例如在金属材料、高分子材料、陶瓷材料、半导体材料、生物材料等领域，都有广泛的应用。

在金属材料领域，扫描电镜可用于表面形态特征的研究和材料的腐蚀破坏分析。

在高分子材料领域，扫描电镜可用于研究聚合物的性质、晶体结构，以及材料的来源和成分。

在陶瓷材料领域，扫描电镜可以用于表面质量控制、断口形貌分析、气孔形成和等离子体喷涂。

在半导体材料领域，扫描电镜可用于制备工艺研究和材料表面特征分析。

在生物材料领域，扫描电镜主要用于细胞和器官结构的观察、组织学分析以及病原体形态学研究等。

分析原理扫描电镜利用电子束扫描样品表面，并采集所反射、所散射和所发射的电子信号来获得材料表面的形貌图像，并可以进行成分分析。

扫描电镜的原理可以分为两种模式：二次电子显像和反射电子显像。

其中，二次电子显像是在材料表面上，由于电子束的能量和角度，会产生二次电子信号，然后通过搜集这些二次电子信号的图像来反映样品表面的微观形貌信息。

反射电子显像是在场发射电子显像下，利用电子束入射或反射在样品界面处的反射电子，获得高表面灵敏度的信号。

技术发展扫描电镜技术在过去几十年里得到了快速的发展。

在器件制造、材料科学、生物医学等多个领域都有广泛的应用。

虽然传统的扫描电镜技术对成像的要求很高，像分辨率固定、深度范围小、必须提前确定成像模式等问题相当严重。

但随着新技术的不断出现，这些限制也在不断减少。

现如今出现了更多的高分辨率扫描电镜技术，如扫描透射电子显微镜、高角度向侧扫描电子显微镜、扫描局部震荡透射电镜和精密离子束切割等技术，使得扫描电镜具有了更广泛和更精确的应用空间。

扫描电镜成分分析实验报告一、实验目的本实验旨在通过使用扫描电子显微镜（Scanning Electron Microscope，SEM）对材料的成分进行分析与表征，探究扫描电镜在材料科学研究中的应用。

二、实验原理扫描电镜是一种利用电子束与物质相互作用产生的信号来观察样品表面形貌和成分的高性能显微镜。

它不仅能提供高分辨率的图像，还可以通过能谱仪分析不同元素的含量。

三、实验器材和试剂1. 扫描电子显微镜2. 样品3. 金和银溅射镀膜刀具4. 研磨纸（各种粒度）5. 丙酮6. 无水乙醇7. 电子导电胶布8. 剪刀四、实验步骤1. 样品处理a. 将待分析样品切割成合适尺寸并用研磨纸磨光表面。

b. 使用丙酮清洗样品，去除表面油脂等污染。

c. 使用无水乙醇反复清洗样品，使其干燥。

d. 使用金或银溅射镀膜刀具，在样品表面均匀切割一层金（或银）薄膜。

e. 使用剪刀将样品切割成合适大小并粘贴在电子导电胶布上。

2. SEM成像a. 将样品放入扫描电镜样品舱中。

b. 开始真空抽气，调节电压和电流至合适数值。

c. 调整焦距和亮度，选取合适的观察位置。

d. 利用附带的摇杆，调节样品位置，使待观察的区域位于镜头中心。

e. 点击扫描按钮，获取样品的图像。

3. 成分分析a. 运用能谱仪获取样品的X射线能谱信息。

b. 分析能谱图，得到样品中不同元素的相对含量，并记录下来。

c. 结合成像结果，分析样品中特定成分在不同区域的分布情况。

五、实验结果与讨论在本次实验中，我们选择了一块具有复杂结构的材料进行分析。

通过SEM观察到，材料表面具有许多微小的颗粒，且表面呈现出较粗糙的特征。

通过能谱分析发现，样品主要含有铁、硅、氧和碳等元素，其中铁元素相对含量最高。

这与材料的使用环境和预期的组成相吻合。

进一步分析样品不同区域的成分分布，发现在某些区域，铁元素含量明显较高，与材料的颜色和纹理变化相对应。

此外，硅元素在整个样品表面均有分布，而氧和碳元素则主要集中在较粗糙的表面区域。

扫描电镜-能谱仪实验技术在《材料分析方法》课程教学中的应用一、引言材料分析方法是材料科学与工程学科中的重要课程之一，通过该课程的教学可以使学生掌握材料分析的基本原理和方法，提高他们的实验操作能力和分析问题的能力。

在材料分析方法课程中，扫描电镜-能谱仪实验技术是一项重要的实验内容，它可以帮助学生了解材料的微观形貌和化学成分，为他们深入理解材料的结构和性能奠定基础。

二、扫描电镜-能谱仪实验技术概述扫描电镜-能谱仪实验技术是一种利用电子束与物质相互作用的技术，通过扫描电镜对材料的形貌进行观察和分析，并通过能谱仪对材料的化学成分进行分析。

其主要特点包括分辨率高、成像清晰、分析快速等优点。

通过该技术，可以观察到材料的表面形貌和结构，同时还可以了解材料的元素组成和化学成分，对于材料的分析和研究具有非常重要的意义。

在《材料分析方法》课程中，扫描电镜-能谱仪实验技术通常作为重要的实验内容进行教学。

通过该实验，学生可以学习到扫描电镜的工作原理和操作方法，了解能谱仪的原理和使用技巧，并通过实际操作获得扫描电镜-能谱仪的应用经验。

1. 学生通过实际操作掌握扫描电镜的使用方法在课程中，老师可以通过实验教学的方式，让学生亲自操作扫描电镜，掌握其使用方法和操作技巧。

学生可以通过观察样品的不同部位，了解到材料的微观形貌和表面结构，对于材料的特性和性能有更加直观的认识。

2. 学生通过实验操作了解能谱仪的原理和分析方法在实验过程中，学生还可以学习到能谱仪的工作原理和分析方法，了解能谱仪是如何对样品进行化学成分分析的。

通过操作能谱仪，学生可以获取到样品的化学成分信息，从而对材料的成分和结构有深入的了解。

3. 学生通过实验获得扫描电镜-能谱仪的应用经验通过实验操作，学生可以获得扫描电镜-能谱仪的应用经验，掌握这一重要实验技术。

这对于提高学生的实验操作能力、培养他们的分析问题能力和创新能力具有重要意义。

1. 提高学生的实验操作能力通过观察样品的形貌和化学成分，学生可以对材料的特性和性能进行分析，提高了他们的分析问题能力。

扫描电镜在地质上的应用
扫描电镜（SEM）是一种高分辨率、高灵敏度的显微镜，在地质学中有着广泛的应用。

首先，SEM可以用于地质材料的表面形貌观察和分析，例如矿物晶体形态、岩石纹理、古生物的外部形态等。

SEM可以将样品表面的微观细节清晰地呈现在显微镜下，帮助地质学家了解地质材料的结构和形成过程。

其次，SEM可以对地质材料的微观结构和化学成分进行定性和定量分析，例如岩石中的微小矿物颗粒、沉积物中的微生物、矿物的晶体结构等。

SEM还可以进行能谱分析，测量样品表面元素的组成和浓度。

最后，SEM还可以用于地质材料的物理学性能研究，例如材料的硬度、弹性模量、断裂韧性等。

SEM可以观察到材料微观结构中的缺陷和纹理，帮助地质学家了解材料的物理学性能和力学性质。

因此，SEM在地质学中的应用非常广泛，可以帮助地质学家更好地理解地球材料的结构、形成过程和物理学性质，进一步推动地球科学领域的研究进展。

扫描电镜-能谱仪实验技术在《材料分析方法》课程教学中的应用引言材料分析方法是材料科学与工程中的一个重要分支，通过对材料组成、结构以及性能的全面分析，可以为材料的设计、制备和应用提供重要的依据。

在材料分析方法的教学中，实验技术一直都是一个重要的环节，可以通过实验来锻炼学生的动手能力和分析思维，使他们更好地掌握材料分析方法的理论知识。

扫描电镜-能谱仪实验技术作为材料分析方法中的一种重要实验手段，在教学中发挥着重要作用。

扫描电镜-能谱仪实验技术简介扫描电镜（SEM）和能谱仪（EDS）是用于材料表面分析的重要设备。

扫描电子显微镜是一种具有优秀放大倍数和高分辨率的显微镜，可以对材料表面进行直接观察和成像，显微镜的分辨率一般为10-50nm。

而能谱仪则是一种用来分析材料成分的仪器，其通过测量材料中元素的特征X射线来确定材料的成分。

扫描电镜-能谱仪实验技术结合了两者的优点，既可以对材料表面进行高分辨率的成像，又可以进行元素成分的分析。

1. 提供直观的材料表面形貌在材料分析方法的教学中，学生通常只是通过图书和PPT来了解材料的表面形貌，很难对实际的样品有一个直观的认识。

而通过扫描电镜-能谱仪实验技术，可以将真实的材料样品放到显微镜下观察并拍摄照片，让学生对材料的表面形貌有一个直观的认识，从而更好地理解材料的表面特征。

2. 深入分析材料的成分和结构扫描电镜-能谱仪实验技术可以不仅可以对材料的表面形貌进行观察，还可以通过能谱仪来进行化学成分的分析。

通过X射线分析来确定材料的元素组成及分布情况，从而深入了解材料的内部结构和成分组成。

这样，学生能够更好地理解材料的特性及其应用领域，并通过实验操作来掌握材料成分的分析方法。

3. 培养实验操作和数据分析能力扫描电镜-能谱仪实验技术需要学生进行实际的样品制备和操作，需要对显微镜和能谱仪进行调试和使用，还需要对分析结果进行数据处理和分析。

这样的实验操作能够培养学生的动手能力和数据分析能力，提高他们的实验水平和科研素养。

扫描电镜的原理及应用扫描电镜（Scanning Electron Microscope，SEM）是一种利用电子束扫描样品表面并通过检测电子束与样品交互产生的多种信号来获得样品表面形貌和成分信息的显微镜。

相比传统光学显微镜，扫描电镜具有更高的分辨率和深度，广泛应用于材料科学、生物学、地质学、电子学等多个领域。

1.电子源：扫描电镜使用热阴极或场发射电子枪产生电子源，通过激光或电子束对电子源进行刺激，使其产生电子。

2.真空系统：扫描电镜需要在真空中进行工作，以避免电子与空气分子的相互作用。

真空系统可确保电子束能够稳定地通过管道进入样品表面。

3.电子束的聚焦和定位：经过加速和聚焦装置后，电子束被聚焦到非常小的直径，同时通过扫描线圈控制电子束在样品表面上进行移动和定位。

4.样品表面的信号检测：样品表面与电子束交互后，产生多种信号，包括二次电子、背散射电子、X射线、荧光等。

通过相应的检测元件，如二次电子检测器和能谱仪，来收集这些信号。

5.数据处理和成像：通过对收集到的信号进行放大、滤波、扫描等处理，将数据转化为像素点，通过屏幕或计算机显示成像。

扫描电镜具有很多应用领域，以下是其中的几个主要应用：1.材料科学：扫描电镜可用于研究材料表面形貌、晶体结构以及纳米材料的性质。

通过观察和分析材料表面形貌和成分，可以揭示材料的微观结构、缺陷、晶胞排列等信息。

2.生物学：扫描电镜对于生物学研究也有很大的帮助。

可以观察细胞、组织和器官的微观形态、细胞器的分布和关系。

通过扫描电镜的成像，可以研究细胞的形态和结构与功能的关系，以及疾病的发生机制。

3.地质学：扫描电镜可用于研究岩石和矿石的成分、结构、矿物组成等信息。

可以观察到岩石和矿石的微观结构、矿物晶型、矿物交代等特征，为地质学和矿物学研究提供重要的信息。

4.电子学：在微电子制造中，扫描电镜可用于观察和分析电子元件的形态和结构、探测缺陷和纳米线路的状况。

这对于电子元件的设计和质量控制非常重要。

扫描电镜在纳米材料表征中的应用随着纳米技术的发展，纳米材料的制备和应用越来越广泛，这些材料的表征也变得越来越重要。

传统的光学显微镜已经无法满足这些要求，因为它们的分辨率有限，只能提供宏观或亚微米级别的分辨率。

这就要求我们寻找一种更先进的显微镜技术，能够提供更高的分辨率和更详细的信息。

扫描电镜是一种非常有用的工具，可以在纳米级别下观察和分析物质，成为研究纳米材料的重要手段之一。

扫描电镜（SEM）是一种利用电子束探测样品表面形貌和化学成分的高分辨率显微镜。

SEM的分辨率比光学显微镜要高得多，能够在纳米级别下显示样品形貌和结构。

SEM的分辨率来源于探测器所探测到的进入试样的电子束的散射和退火过程。

采用SEM 可以同时获得微观和宏观上的信息，并且非常适合在纳米尺度下观察和分析材料。

SEM主要有两种模式：成像模式和分析模式，而成像模式是最常用的模式。

扫描电镜的成像是由电子束和探测器共同完成的。

首先，SEM通过电子枪产生的高能电子束对样品进行照射。

样品里的原子被电子束激发，然后发出二次电子，这些电子被检控系统，就可以成像了。

SEM成像的原理是显微镜上的探测器接收到样品表面反射回来的二次电子。

当高能电子在样品表面撞击时，会产生瞬间二次电子的信号，这些信号可以被探测器捕捉，传递到显示器上。

SEM在纳米材料表征中的应用非常广泛。

纳米材料的表征分析中，常常需要观察材料表面的形貌、尺寸、分布和组成等信息。

SEM可以在纳米级别下对样品进行观察，得到非常清晰的形貌信息和内部分布情况。

SEM可以对纳米材料的微观形貌进行分析和观察。

在观察到实际证据的同时，也可以对纳米材料的组成和结构进行分析和研究。

SEM可以用于观察纳米晶的成因、析出、相互作用和形态，以及催化剂和电极材料的形貌和内部结构。

此外，SEM还可以用于材料的表面形貌观察和材料表面和界面的结构分析。

由于极高的分辨率和能量分析技术，SEM可以反映样品的材料成分，并更深入地了解样品化学特性。
