压簧、拉簧、扭簧弹力计算公式压力弹簧压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷；·弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm)；·弹簧常数公式（单位：kgf/mm）：G=线材的钢性模数：琴钢丝G=8000，不锈钢丝G=7300，磷青铜线G=4500 ，黄铜线G=3500d=线径Do=OD=外径Di=ID=内径Dm=MD=中径=Do-dN=总圈数Nc=有效圈数=N-2弹簧常数计算范例:线径=2.0mm , 外径=22mm , 总圈数=圈 ,钢丝材质=琴钢丝拉力弹簧拉力弹簧的 k值与压力弹簧的计算公式相同·拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。
拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。
所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。
·初张力=P-（k×F1）=最大负荷-（弹簧常数×拉伸长度）扭力弹簧·弹簧常数：以 k 表示,当弹簧被扭转时，每增加1°扭转角的负荷 (kgf/mm).·弹簧常数公式（单位：kgf/mm）:E=线材之钢性模数：琴钢丝E=21000 ,不锈钢丝E=19400 ,磷青铜线E=11200 ,黄铜线E=11200d=线径Do=OD=外径Di=ID=内径Dm=MD=中径=Do-d N=总圈数R=负荷作用的力臂p=。
弹簧特性变量计算公式
弹簧变形能对拉伸和压缩弹簧为:
对扭转弹簧为:
载荷F(或T)与变形f(或ч)之间的关系曲线称为弹簧的特性线。
弹簧的特性线大致有以下三种类型：
(1)直线型;
(2)渐增型;
(3)渐减型;
载荷增量dF(或dT)与变形增量df(或dч)之比,即产生单位变形所需的载荷,称为弹簧的刚度.对于压缩和拉伸弹簧的刚度为:F=dF/df,对扭转弹簧的刚度为:T=dT/dч。
当设计缓冲或隔振弹簧时，弹簧的变形能，也就是在受载荷后能吸收和积蓄的能量，应该进行计算。
式中
G-------弹簧材料的切变模量
E-------弹簧材料的弹性模量
K-------比例系数，对不同类型的弹簧又不同的值.它标志着材料的利
用程度，所以也成为利用系数。
从式中可以看出，变形能与模量G和E成反比，因此,低的模量对于要求大的变形能有利。
同样，低的模量对弹簧刚度也有利。
又变形能的大小与最大工作应力的平方成正比，增大应力就意味着要求材料有高的弹性极限，高的弹性极限也对应着高的模量。
但应力是以平方形式出现的，所以在选择材料时,它起决定性作用。
在设计弹簧时，为了得到大的变形量，从方程式中可以看出，可提高弹簧材料的体积或者应力，或者两者同时提高。
以上信息由东莞市玖胜五金弹簧有限公司提供，信息纯属公司技术，不排除有错误可能，请谨慎下载！！！。
项目：工位：件号：设计：
1.计算公式
σB =32K 1T/πd 3σ
BP
(公式1）k=T/φ=Ed 4/3670nD (公式3）
φ=64*180nDT/E πd 4=3670nDT/Ed 4(公式2)式中：σB
弯曲应力(MPa)d ：材料直径(mm)σBP 许用弯曲应力(MPa)D ：弹簧中径(mm)T ：弹簧的工作扭矩(N·mm)C ：旋绕比（C=D/d)
φ：工作扭矩下的变形角(º)K 1：曲度系数 K=(4C 2-C-1)/(4C 2-4C)k ：
扭转弹簧刚度(N·mm/º)
n ：弹簧的有效圈数
E ：
弹簧材料的弹性模量(MPa)
2.参数输入：
根据工作环境，工作条件确定一下参数
选取簧丝材料（常用65Mn）
弹性模量（E）：
许用弯曲应力（σBP ）：弹簧的工作扭矩（T）：
工作扭矩下的变形角（φ）：旋绕比（C）：曲度系数（K）：
3.弹簧计算：根据上述公式可得
mm
根据附表一选取d=mm
弹簧中径D=C*d=
mm 根据附表一选取D=mm
弹簧的有效圈数n=Ed 4φ/3670DT=根据附表一选取n=弹簧的试验载荷
Ts=πd 3
σs/32=
N·m
65Mn

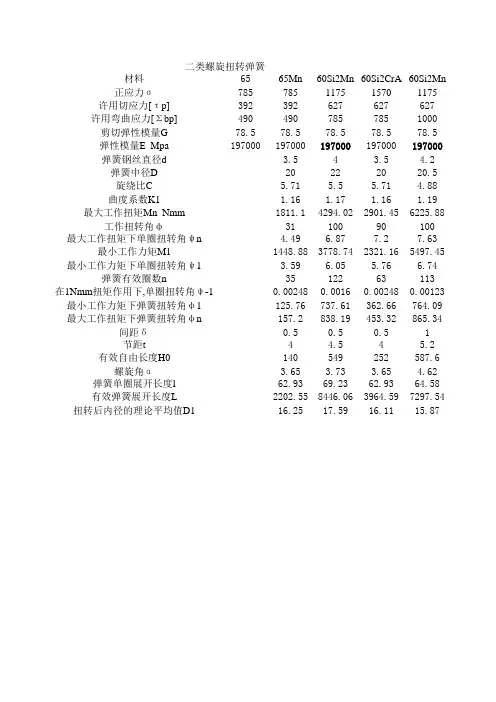

206Gpa 圆柱螺旋扭转弹簧设计计算
710Mpa 30º520N 5.786
23.9 1.18
0.70.73.5 3.5
4.验算
1.比较试验载荷与工作载荷：5.结论
弹簧应是圆柱螺旋扭转弹簧，具体参数如下：弹簧丝直径弹簧中径节距有效圈数总圈数
OK!
1.266
0.73.5。
扭转弹簧计算公式
扭转弹簧是一种常用的机械弹簧，广泛应用于汽车、机械设备、电子产品等领域。
扭转弹簧的主要作用是通过扭转产生相对于轴线的弹性变形来储存和释放能量。
在实际应用中，我们需要计算扭转弹簧的一些重要参数，如刚度、最大扭转角、应变能等，以便设计和选择合适的弹簧。
计算扭转弹簧的公式主要包括以下几个方面：
1.扭转刚度计算公式：
扭转刚度是指扭转弹簧单位扭转角度所需要的力矩。
扭转刚度可以用公式表示为：
k=(Gd⁴/32nD⁴)*(π/180)*(N/L)
其中，k为扭转刚度，G为剪切模量，d为弹簧材料的直径，n为扭转弹簧的圈数，D为扭转弹簧的直径，N为扭转弹簧的总匝数，L为扭转弹簧的长度。
2.最大扭转角计算公式：
最大扭转角是指扭转弹簧在弹性范围内能够扭转的最大角度。
最大扭转角可以用公式表示为：
θ=T/(k*D⁴*n/32)
其中，θ为最大扭转角，T为应力，k为扭转刚度，D为扭转弹簧的直径，n为扭转弹簧的圈数。
3.应变能计算公式：
应变能是指扭转弹簧在弹性范围内储存的能量，可以用公式表示为：
U=(T²*D²)/(4k)
其中，U为应变能，T为应力，D为扭转弹簧的直径，k为扭转刚度。
以上是常用的扭转弹簧计算公式，通过这些公式可以计算出扭转弹簧的一些重要参数，为弹簧的设计和选择提供参考。
需要注意的是，公式中使用的单位应该保持一致，例如力的单位使用牛顿，长度的单位使用米，弹簧的直径、材料的直径以及弹簧的长度等需要根据实际情况进行测量和计算。
