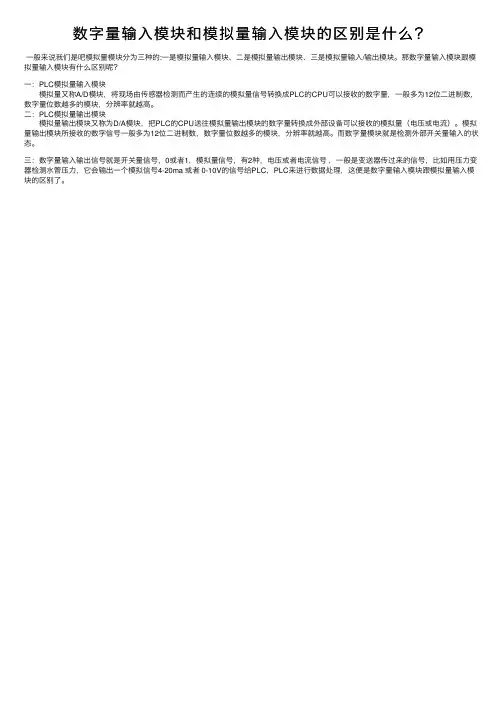

数字量输⼊模块和模拟量输⼊模块的区别是什么？
⼀般来说我们是吧模拟量模块分为三种的:⼀是模拟量输⼊模块、⼆是模拟量输出模块、三是模拟量输⼊/输出模块。
那数字量输⼊模块跟模拟量输⼊模块有什么区别呢？
⼀：PLC模拟量输⼊模块
模拟量⼜称A/D模块，将现场由传感器检测⽽产⽣的连续的模拟量信号转换成PLC的CPU可以接收的数字量，⼀般多为12位⼆进制数，数字量位数越多的模块，分辨率就越⾼。
⼆：PLC模拟量输出模块
模拟量输出模块⼜称为D/A模块，把PLC的CPU送往模拟量输出模块的数字量转换成外部设备可以接收的模拟量（电压或电流）。
模拟量输出模块所接收的数字信号⼀般多为12位⼆进制数，数字量位数越多的模块，分辨率就越⾼。
⽽数字量模块就是检测外部开关量输⼊的状态。
三：数字量输⼊输出信号就是开关量信号，0或者1，模拟量信号，有2种，电压或者电流信号，⼀般是变送器传过来的信号，⽐如⽤压⼒变器检测⽔管压⼒，它会输出⼀个模拟信号4-20ma 或者 0-10V的信号给PLC，PLC来进⾏数据处理，这便是数字量输⼊模块跟模拟量输⼊模块的区别了。
数字量转换模拟量公式摘要：1.数字量转换模拟量概述2.数字量与模拟量的关系3.数字量转换模拟量的公式4.公式应用实例5.总结与建议正文：在前文《数字量转换模拟量公式》中，我们了解了数字量和模拟量的基本概念，以及它们在实际应用中的重要性。
为了帮助大家更好地理解和掌握数字量转换模拟量的方法，本文将详细介绍数字量与模拟量之间的关系，并提供一个实用的转换公式。
首先，我们来回顾一下数字量和模拟量的定义。
数字量是指可以用整数或浮点数表示的量，通常用于计算机处理和存储信息。
而模拟量是指连续变化的物理量，例如温度、压力等，它们可以通过传感器或其他测量设备转换为数字信号。
数字量与模拟量之间的关系密切，数字量往往是模拟量通过一定方式转换得到的。
在实际应用中，我们需要将模拟量转换为数字量进行处理，或者将数字量转换回模拟量以满足设备或系统的需求。
这就涉及到数字量转换模拟量的关键步骤——公式应用。
为了方便理解和计算，我们可以将数字量转换模拟量的过程表示为一个公式：模拟量= 数字量× 转换系数+ 偏置其中，转换系数和偏置是根据实际应用场景和设备要求来确定的。
例如，在某些传感器中，数字量的每个单位可能对应着模拟量的某个固定范围，这时转换系数就是传感器灵敏度，而偏置则是传感器零点。
接下来，我们通过一个实例来说明如何使用这个公式进行数字量到模拟量的转换。
假设某个温度传感器输出的数字量为1234，传感器灵敏度为10，零点为-50，求温度传感器的实际温度。
根据公式，我们可以得到：实际温度= 1234 × 10 + (-50) = 12840 - 50 = 12790因此，该温度传感器的实际温度为12790。
最后，总结一下数字量转换模拟量的方法和注意事项：1.了解数字量和模拟量的基本概念，明确它们之间的关系。
2.确定合适的转换系数和偏置，以便进行准确的数字量转换。
3.熟练掌握公式应用，灵活应对不同场景和设备要求。
4.在实际应用中，注意传感器和设备的调试与校准，确保数字量转换结果的准确性。
模拟量定义解释模拟模拟量量就是指变量在一定范围连续变化的量也就就是在一定范围(定义域)内可以取任意值、数字量就是分立量不就是连续变化量只能取几个分立值二进制数字变量只能取两个值。
研究领域一般模拟量一般模拟量就是指现场的水井水位、水塔水位、泵出口压力与出口流量等模拟量,需要通过多路复用芯片完成多路数据的采集与模数转换器完成模拟量与数字量的转换,再将采集的数据给CPU处理。
模拟电子技术模拟电子技术研究的就是连续信号称为模拟量、数字电子技术研究的就是断续信号称为数字量、根据这一点提出问题:大家非常熟悉也都会用的算盘它的数据就是连续的还就是断续的。
AD转换器AD转换器(模数转换器)的作用就是从信号加工放大器输入的0~5V的直流电信号通常称为模拟量,可用无限长的数字来表示,如4、8213、…(V),计算机处理这些模拟量,只能处理有限长度的量,我们称之为数字量。
量测压量测值电压值、有功功率、无功功率、温度与变压器抽头位置等均用量测值表示与状态量(也称逻辑量)对照也称为模拟量。
因日立仪器吸取试剂时并不就是按参数设置的体积吸取,而就是要多吸一部分(此部分称为模拟量),此种设计的目的就是为了防止试剂被稀释。
工作模式比较人们把连续变化的物理量称为模拟量、指针式万用表的指针偏转可随时间作连续变化,并与输入量保持一种对应关系,故称之为模拟式万用表(VOM)。
遥测遥测——反映电力系统及设备的运行状态如有功功率、无功功率、电压、电流及频率等也称为模拟量、电量——这就是功率对时间的积分量主要用于统计与记帐。
数字量与模拟量的区别数字量在时间上与数量上都就是离散的物理量称为数字量。
把表示数字量的信号叫数字信号。
把工作在数字信号下的电子电路叫数字电路。
例如:用电子电路记录从自动生产线上输出的零件数目时,每送出一个零件便给电子电路一个信号,使之记1,而平时没有零件送出时加给电子电路的信号就是0,所在为记数。
可见,零件数目这个信号无论在时间上还就是在数量上都就是不连续的,因此她就是一个数字信号。

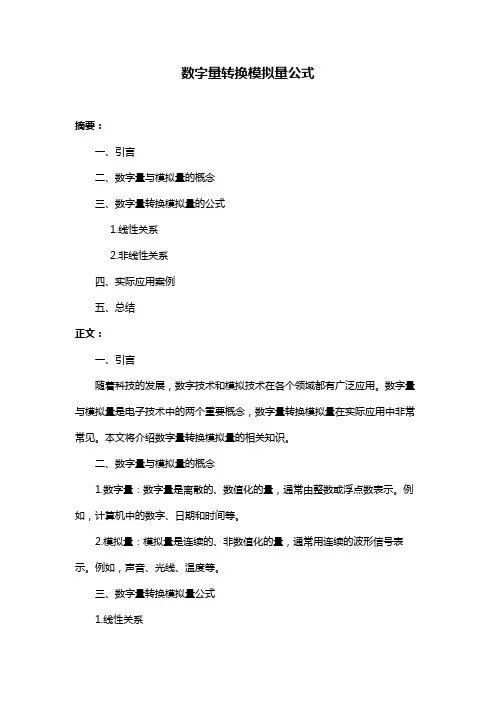

数字量转换模拟量公式摘要：一、引言二、数字量与模拟量的概念三、数字量转换模拟量的公式1.线性关系2.非线性关系四、实际应用案例五、总结正文：一、引言随着科技的发展，数字技术和模拟技术在各个领域都有广泛应用。
数字量与模拟量是电子技术中的两个重要概念，数字量转换模拟量在实际应用中非常常见。
本文将介绍数字量转换模拟量的相关知识。
二、数字量与模拟量的概念1.数字量：数字量是离散的、数值化的量，通常由整数或浮点数表示。
例如，计算机中的数字、日期和时间等。
2.模拟量：模拟量是连续的、非数值化的量，通常用连续的波形信号表示。
例如，声音、光线、温度等。
三、数字量转换模拟量公式1.线性关系线性关系是指输入与输出之间呈直线关系。
对于线性关系，数字量转换模拟量的公式为：A = (A_digital - A_min) * (A_max - A_min) / (A_digital_max -A_digital_min)其中，A_digital 和A_min 分别表示数字量输入和最小模拟量输出，A_max 和A_digital_max 分别表示最大模拟量输出和数字量输入最大值。
2.非线性关系非线性关系是指输入与输出之间不成直线关系。
对于非线性关系，需要根据具体函数关系进行转换。
例如，常用的查表法、插值法等。
四、实际应用案例以温度传感器为例，假设我们需要将数字量（0-1023）转换为模拟量（0-5V）。
由于它们之间呈线性关系，我们可以使用线性插值法进行转换。
具体步骤如下：1.计算输入范围和输出范围的比例：(5V - 0V) / (1023 - 0) = (A_max - A_min) / (A_digital_max -A_digital_min)2.根据公式计算模拟量输出：A = (A_digital - A_digital_min) * (A_max - A_min) /(A_digital_max - A_digital_min)五、总结本文介绍了数字量与模拟量的概念，以及数字量转换模拟量的公式。
数字量转换模拟量公式（原创实用版）目录1.数字量与模拟量的概念2.数字量转换为模拟量的原因3.数字量转换模拟量公式4.公式的应用实例5.注意事项正文1.数字量与模拟量的概念数字量和模拟量是电子工程和信号处理领域中的两个重要概念。
数字量通常是指离散的、以数字形式表示的信号，例如二进制数字信号。
而模拟量则是指连续的、以模拟电压或电流形式表示的信号，例如音频和视频信号。
2.数字量转换为模拟量的原因在某些应用场景中，需要将数字量转换为模拟量，以便信号能够更好地被传输或处理。
例如，在音频处理中，数字音频信号需要转换为模拟信号，以便通过扬声器播放出来。
3.数字量转换模拟量公式数字量转换为模拟量的公式通常为：模拟量 = (数字量 - 数字量最小值) / (数字量最大值 - 数字量最小值) * (模拟量最大值 - 模拟量最小值) + 模拟量最小值其中，数字量最小值为 0，数字量最大值为某个正整数 n，模拟量最大值为正无穷，模拟量最小值为负无穷。
4.公式的应用实例以音频处理为例，假设有一个数字音频信号，其数字量的范围为0-255，表示音频信号的幅度范围。
我们需要将这个数字音频信号转换为模拟音频信号，以便通过扬声器播放。
假设模拟音频信号的范围为 -10V 至 10V。
根据上述公式，可以计算出每个数字音频信号对应的模拟音频信号的幅度值。
例如，当数字音频信号为 255 时，对应的模拟音频信号的幅度值为：模拟量 = (255 - 0) / (255 - 0) * (10 - (-10)) + (-10) = 10V 类似地，当数字音频信号为 0 时，对应的模拟音频信号的幅度值为：模拟量 = (0 - 0) / (255 - 0) * (10 - (-10)) + (-10) = -10V5.注意事项在使用数字量转换模拟量公式时，需要注意以下几点：- 确保数字量的最小值和最大值与模拟量的最小值和最大值相对应。
- 公式中的除法操作需要保证数字量和模拟量的范围足够大，以避免除以零的错误。

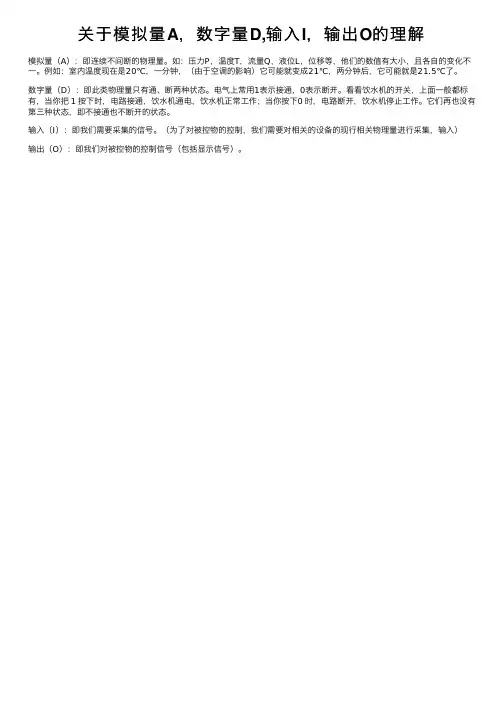

关于模拟量A，数字量D,输⼊I，输出O的理解
模拟量（A）：即连续不间断的物理量。
如：压⼒P，温度T，流量Q，液位L，位移等，他们的数值有⼤⼩，且各⾃的变化不⼀。
例如：室内温度现在是20℃，⼀分钟，（由于空调的影响）它可能就变成21℃，两分钟后，它可能就是21.5℃了。
数字量（D）：即此类物理量只有通、断两种状态。
电⽓上常⽤1表⽰接通，0表⽰断开。
看看饮⽔机的开关，上⾯⼀般都标有，当你把1按下时，电路接通，饮⽔机通电，饮⽔机正常⼯作；当你按下0时，电路断开，饮⽔机停⽌⼯作。
它们再也没有第三种状态，即不接通也不断开的状态。
输⼊（I）：即我们需要采集的信号。
（为了对被控物的控制，我们需要对相关的设备的现⾏相关物理量进⾏采集，输⼊）
输出（O）：即我们对被控物的控制信号（包括显⽰信号）。
模拟量I/O与数字量I/O有什么区别？
在工业自动化控制中，经常会遇到开关量，数字量，模拟量，离散量，脉冲量等各种概念，而人们在实际应用中，对于这些概念又很容易混淆。
现将各种概念罗列如下：
1.开关量：一般指的是触点的“开”与“关”的状态，一般在计算机设备中也
会用
0和1
对于模拟量都不可能有个完全精确的表示，因为他们都有一个采样周期，在该采样周期内，其物理量的数值都是不变的，而实际上的模拟量则是变化的。
这样就将模拟量离散化，成为了离散量。
5.脉冲量：脉冲量就是瞬间电压或电流由某一值跃变到另一值的信号量。
-来源网络，仅供个人学习参考
在量化后，其变化持续有规律就是数字量，如果其由0变成某一固定值并保持不变，其就是开关量。
综上所述，模拟量就是在某个过程中时间和数量连续变化的物理量，由于在实际的应用中，所有的仪器设备对于外界数据的采集都有一个采样周期，其采集的数据只有在下一个采样周期开始时才有变动，采样周期内其数值并不随模拟量的
35
-来源网络，仅供个人学习参考。

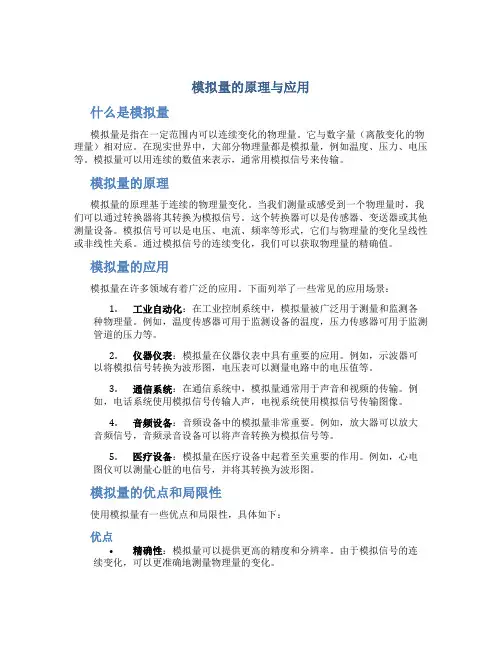

模拟量的原理与应用什么是模拟量模拟量是指在一定范围内可以连续变化的物理量。
它与数字量（离散变化的物理量）相对应。
在现实世界中，大部分物理量都是模拟量，例如温度、压力、电压等。
模拟量可以用连续的数值来表示，通常用模拟信号来传输。
模拟量的原理模拟量的原理基于连续的物理量变化。
当我们测量或感受到一个物理量时，我们可以通过转换器将其转换为模拟信号。
这个转换器可以是传感器、变送器或其他测量设备。
模拟信号可以是电压、电流、频率等形式，它们与物理量的变化呈线性或非线性关系。
通过模拟信号的连续变化，我们可以获取物理量的精确值。
模拟量的应用模拟量在许多领域有着广泛的应用。
下面列举了一些常见的应用场景：1.工业自动化：在工业控制系统中，模拟量被广泛用于测量和监测各种物理量。
例如，温度传感器可用于监测设备的温度，压力传感器可用于监测管道的压力等。
2.仪器仪表：模拟量在仪器仪表中具有重要的应用。
例如，示波器可以将模拟信号转换为波形图，电压表可以测量电路中的电压值等。
3.通信系统：在通信系统中，模拟量通常用于声音和视频的传输。
例如，电话系统使用模拟信号传输人声，电视系统使用模拟信号传输图像。
4.音频设备：音频设备中的模拟量非常重要。
例如，放大器可以放大音频信号，音频录音设备可以将声音转换为模拟信号等。
5.医疗设备：模拟量在医疗设备中起着至关重要的作用。
例如，心电图仪可以测量心脏的电信号，并将其转换为波形图。
模拟量的优点和局限性使用模拟量有一些优点和局限性，具体如下：优点•精确性：模拟量可以提供更高的精度和分辨率。
由于模拟信号的连续变化，可以更准确地测量物理量的变化。
•灵活性：模拟量可以通过调整输入和输出的范围适应不同的应用场景和设备。
局限性•干扰和噪声：模拟信号在传输过程中容易受到外部干扰和噪声的影响，导致测量精度下降。
•数据处理复杂：由于模拟量是连续变化的，数据处理过程相对复杂。
与数字量相比，模拟量的计算和处理需要更复杂的算法和电路。

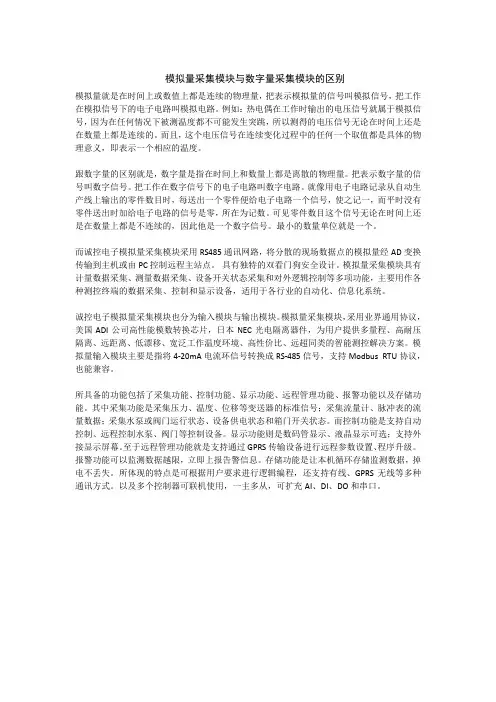

模拟量采集模块与数字量采集模块的区别模拟量就是在时间上或数值上都是连续的物理量，把表示模拟量的信号叫模拟信号，把工作在模拟信号下的电子电路叫模拟电路。
例如：热电偶在工作时输出的电压信号就属于模拟信号，因为在任何情况下被测温度都不可能发生突跳，所以测得的电压信号无论在时间上还是在数量上都是连续的。
而且，这个电压信号在连续变化过程中的任何一个取值都是具体的物理意义，即表示一个相应的温度。
跟数字量的区别就是，数字量是指在时间上和数量上都是离散的物理量。
把表示数字量的信号叫数字信号。
把工作在数字信号下的电子电路叫数字电路。
就像用电子电路记录从自动生产线上输出的零件数目时，每送出一个零件便给电子电路一个信号，使之记一，而平时没有零件送出时加给电子电路的信号是零，所在为记数。
可见零件数目这个信号无论在时间上还是在数量上都是不连续的，因此他是一个数字信号。
最小的数量单位就是一个。
而诚控电子模拟量采集模块采用RS485通讯网路，将分散的现场数据点的模拟量经AD变换传输到主机或由PC控制远程主站点。
具有独特的双看门狗安全设计。
模拟量采集模块具有计量数据采集、测量数据采集、设备开关状态采集和对外逻辑控制等多项功能，主要用作各种测控终端的数据采集、控制和显示设备，适用于各行业的自动化、信息化系统。
诚控电子模拟量采集模块也分为输入模块与输出模块。
模拟量采集模块，采用业界通用协议，美国ADI公司高性能模数转换芯片，日本NEC光电隔离器件，为用户提供多量程、高耐压隔离、远距离、低漂移、宽泛工作温度环境、高性价比、远超同类的智能测控解决方案。
模拟量输入模块主要是指将4-20mA电流环信号转换成RS-485信号，支持Modbus RTU协议，也能兼容。
所具备的功能包括了采集功能、控制功能、显示功能、远程管理功能、报警功能以及存储功能。
其中采集功能是采集压力、温度、位移等变送器的标准信号；采集流量计、脉冲表的流量数据；采集水泵或阀门运行状态、设备供电状态和箱门开关状态。
模拟量和数字量的符号
模拟量和数字量是现代电子技术中最基本的概念之一。
模拟量是指连续变化的物理量，例如温度、压力、电压和电流等；而数字量是指离散的物理量，例如开关状态、计数器和逻辑电平等。
在电子电路中，模拟量和数字量的符号也有所区别。
对于模拟量，常用的符号有大写字母V、A、P等，表示电压、电流、功率等。
在电路图中，通常使用波形图或连续的曲线来表示模拟量，这些曲线可以是正弦波、方波、三角波等。
在实际的电路中，模拟量通常需要经过信号调理、滤波等处理，才能得到稳定的输出。
对于数字量，常用的符号有方框和箭头，表示数字信号的传输方向。
在电路图中，数字量通常用“1”和“0”表示，分别表示开关状态的“开”和“关”。
数字量的信号处理通常需要进行逻辑运算、比
较和转换等。
在实际的电子系统中，模拟量和数字量经常需要相互转换和处理，例如模数转换器、数模转换器、滤波器等。
因此，掌握模拟量和数字量的基本概念和符号，对于电子技术的学习和应用都具有重要的意义。
- 1 -。
模拟量的认识
模拟量是指连续变化的物理量，其取值可以在一定范围内
连续变化。
与之相对的是数字量，数字量是离散的，只能
取有限个离散值。
在模拟量中，物理量的取值可以是任意的，通常用连续的
数值来表示，例如温度、压力、电压等。
模拟量的取值可
以是无限小到无限大的任何数值，因此可以有无限多个可
能的取值。
模拟量的表示方式可以是连续的波形形式，例如正弦波、
方波等。
这种表示方式可以通过模拟电路来实现，例如电
压信号可以通过变压器、滤波器等电路来实现。
模拟量的处理和传输通常需要模拟电路和模拟信号处理技术。
模拟量的处理包括放大、滤波、调节等操作，以便适
应不同的应用需求。
模拟量的传输可以通过电缆、光纤等
介质进行，需要注意传输过程中的噪声和衰减问题。
模拟量的优点是能够提供精确的连续信息，适用于对细微
变化敏感的应用，例如音频信号处理、图像处理等。
然而，模拟量也存在一些缺点，例如受到噪声和衰减的影响，精
度受限等。
总而言之，模拟量是指连续变化的物理量，其取值可以在
一定范围内连续变化。
模拟量的处理和传输通常需要模拟
电路和模拟信号处理技术。
模拟量适用于对细微变化敏感
的应用，但也存在一些限制和缺点。
模拟量和数字量在传感器中的区别传感器是现代科技中一种重要的物理设备，它能够将非电信号转化为电信号，将被测信号转化为数字信号并输出。
其中，模拟量和数字量是传感器中两种常见的信号类型，本文将就它们的区别进行探讨。
一、模拟量和数字量的概念模拟量是指具有连续变化属性的物理量。
例如，光线的亮暗度、温度的升降、电压的变化都属于模拟量。
而数字量则是指由“０”和“１”两种离散状态组成的物理量。
例如，数字时钟上的时间显示、计算机二进制编码等都属于数字量。
二、模拟量和数字量在传感器中的应用在传感器的应用中，对于不同的信号类型，我们需要选择不同种类的传感器来进行转换。
传感器中常见的模拟量信号有电阻式、电容式、电感式、电压式等。
例如，电子温度计使用铂电阻作为敏感元件，其阻值随温度变化而变化，通过传感器的模拟转换，得到相应的电压变化信号。
而数字量转换则需要使用数字信号传感器。
数字传感器通过内部的 AD 转换器将模拟量转换为数字信号，用二进制位表示信号的大小。
例如，数码相机中的 CCD 感光传感器，通过将光信号转化为模拟信号，再通过 ADC 转化成数字信号，最终生成照片。
三、模拟量和数字量信号的优缺点相较于数字量，模拟量信号有以下优势：1. 具有连续性，在精度上较高；2. 自然界大部分物理量为模拟信号，易于获取。
但同时，它也存在以下缺点：1. 需要模拟转换电路及滤波电路，造成成本高，易受影响；2. 不方便传输和处理，易受干扰。
相对而言，数字信号则具有以下优势：1. 信号可靠、稳定，误差小；2. 传输损耗小，易于扩展和处理；3. 具有丰富的数字信号处理技术支持。
但也存在以下缺点：1. 精度受到采样频率和位数的限制；2. 受电噪声、信号串扰等干扰较大；3. 转换的电子元件成本较高。
四、总结模拟量和数字量转换是传感器的基本转换方式，两者适用的领域不尽相同。
在实际的应用中，我们需要从信号类型、成本、精度等多个方面进行考虑，综合考量优缺点，选择适宜的传感器，实现信号的精确转换。
数字量和模拟量的概念嘿，小伙伴们，今天咱们来聊聊两个听起来挺高大上，但其实跟咱们日常生活息息相关的概念——数字量和模拟量。
别紧张，咱们不用搞那些复杂的公式和代码，就像聊天一样，轻轻松松把它们弄明白。
想象一下，你手里拿着一杯刚泡好的茶，热气腾腾，香气四溢。
这时候，你想跟朋友说这茶的温度刚刚好，不冷不热，对吧？但你要怎么告诉他到底有多“刚刚好”呢？这就是模拟量的世界了。
模拟量就像是那杯茶的温度，它是连续变化的，没有一个固定的数字能完全准确地描述它。
它可以是暖洋洋的春天早晨，也可以是烈日炎炎的夏日午后，每一种感觉都是独一无二的，无法被精确地分割成一小块一小块。
再换个场景，你正在玩电子游戏，屏幕上的分数不断跳动，从100、200、300...一路飙升。
这些数字，就是数字量的代表。
它们不像模拟量那样模模糊糊，而是清清楚楚、明明白白地摆在那里。
你可以一目了然地看到自己得了多少分，离下一个关卡还有多远。
数字量就像是我们生活中的小目标，一个个具体而明确，引导着我们不断前进。
说起来，这数字量和模拟量啊，就像是咱们生活中的两个好朋友。
数字量就像是那个喜欢把一切都安排得井井有条的学霸，每一件事情都要用数字来量化，追求精确无误。
而模拟量呢，就像是那个随性自在的艺术家，喜欢用感觉去体验这个世界，每一刻都是那么独特而不可复制。
你可能会问，这两个家伙在生活中有什么用处呢？嘿，用处可大了！比如说，你家里的空调，它就是通过感知室内的温度（模拟量）来自动调节制冷的强度，让房间保持在一个舒适的温度范围内。
而那些智能家居设备，更是离不开数字量的支持，它们通过接收和处理各种数字信号，来实现对家居环境的智能控制。
所以你看，数字量和模拟量虽然性格迥异，但它们却携手合作，共同构建了我们这个多彩多姿的世界。
下次当你再遇到这两个概念时，不妨想想那杯温暖的茶和那个不断跳动的游戏分数，也许你就能更加亲切地感受到它们的魅力了。
一类：1、数字量:在时间上和数量上都是离散的物理量称为数字量。
把表示数字量的信号叫数字信号。
把工作在数字信号下的电子电路叫数字电路。
例如：用电子电路记录从自动生产线上输出的零件数目时，每送出一个零件便给电子电路一个信号，使之记1，而平时没有零件送出时加给电子电路的信号是0，所在为记数。
可见，零件数目这个信号无论在时间上还是在数量上都是不连续的，因此他是一个数字信号。
最小的数量单位就是1个。
2、模拟量1 t.在时间上或数值上都是连续的物理量称为模拟量。
把表示模拟量的信号叫模拟信号。
把工作在模拟信号下的电子电路叫模拟电路。
例如：热电偶在工作时输出的电压信号就属于模拟信号，因为在任何情况下被测温度都不可能发生突跳，所以测得的电压信号无论在时间上还是在数量上都是连续的。
而且，这个电压信号在连续变化过程中的任何一个取值都是具体的物理意义，即表示一个相应的温度。
转换原理数模转换器是将数字信号转换为模拟信号的系统，一般用低通滤波即可以实现。
数字信号先进行解码，即把数字码转换成与之对应的电平，形成阶梯状信号，然后进行低通滤波。
根据信号与系统的理论，数字阶梯状信号可以看作理想冲激采样信号和矩形脉冲信号的卷积，那么由卷积定理，数字信号的频谱就是冲激采样信号的频谱与矩形脉冲频谱（即Sa函数）的乘积。
这样，用Sa 函数的倒数作为频谱特性补偿，由数字信号便可恢复为采样信号。
由采样定理，采样信号的频谱经理想低通滤波便得到原来模拟信号的频谱。
一般实现时，不是直接依据这些原理，因为尖锐的采样信号很难获得，因此，这两次滤波（Sa函数和理想低通）可以合并（级联），并且由于这各系统的滤波特性是物理不可实现的，所以在真实的系统中只能近似完成。
2. 模数转换器是将模拟信号转换成数字信号的系统，是一个滤波、采样保持和编码的过程。
模拟信号经带限滤波，采样保持电路，变为阶梯形状信号，然后通过编码器，使得阶梯状信号中的各个电平变为二进制码。
二类：1、数字量传送的是数字，比如流量是信号；数字量传递的是0和1的开关量，它表示的是二进制的状态；2、模拟量传送的是电压值或电流值；比如输入的是4到20mA电流信号，叫模似量输入，它再把它转换成相应数字信号，再对数字量进行计算和处理；而模拟量传递的是连续变化的一段信号范围，比如外部输入的4-20mA，输出的0-10V等。
模拟量与数字量的区别文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）
模拟量I/O与数字量I/O有什么区别？
在工业自动化控制中，经常会遇到开关量，数字量，模拟量，离散量，脉冲量等各种概念，而人们在实际应用中，对于这些概念又很容易混淆。
现将各种概念罗列如下：
1.开关量：一般指的是触点的“开”与“关”的状态，一般在计算机设备中也会用“0”或“1”来表示开关量的状态。
开关量分为有源开关量信号和无源开关量信号，有源开关量信号指的是“开”与“关”的状态是带电源的信号，专业叫法为跃阶信号，可以理解为脉冲量，一般的都有220VAC,110VAC,24VDC,12VDC等信号，无源开关量信号指的是“开”和“关”的状态时不带电源的信号，一般又称之为干接点。
电阻测试法为电阻0或无穷大。
2.数字量：很多人会将数字量与开关量混淆，也将其与模拟量混淆。
数字量在时间和数量上都是离散的物理量，其表示的信号则为数字信号。
数字量是由0和1组成的信号，经过编码形成有规律的信号，量化后的模拟量就是数字量。
3.模拟量：模拟量的概念与数字量相对应，但是经过量化之后又可以转化为数字量。
模拟量是在时间和数量上都是连续的物理量，其表示的信号则为模拟信号。
模拟量在连续的变化过程中任何一个取值都是一个具体有意义的物理量，如温度，电压，电流等。
4.离散量：离散量是将模拟量离散化之后得到的物理量。
即任何仪器设备对于模拟量都不可能有个完全精确的表示，因为他们都有一个采样周期，在该采样周期内，其物理量的数值都是不变的，而实际上的模拟量则是变化的。
这样就将模拟量离散化，成为了离散量。
5.脉冲量：脉冲量就是瞬间电压或电流由某一值跃变到另一值的信号量。
在量化后，其变化持续有规律就是数字量，如果其由0变成某一固定值并保持不变，其就是开关量。
综上所述，模拟量就是在某个过程中时间和数量连续变化的物理量，由于在实际的应用中，所有的仪器设备对于外界数据的采集都有一个采样周期，其采集的数据只有在下一个采样周期开始时才有变动，采样周期内其数值并不随模拟量的变化而变动。
这样就将模拟量离散化了，例如：某设备的采样周期为1秒，其在第五秒的时间采集的温度为35度，而第六秒的温度为36度，该设备就只能标称第五秒时间温度35度，第六秒时间温度36度，而第五点五秒的时间其标称也只是35度，但是其实际的模拟量是35.5度。
这样就将模拟信号离散化。
其采集的数据就是离散化了，不再是连续的模拟量信号。
由于计算机只识别0和1两个信号，即开关量信号，用其来表示数值都是使用数字串来表示，由于计算能力的问题，其数字串不能无限长，即其表达的精度也是有限的，同样的以温度为例，由于数字串限制，其表达温度的精度只能达到0.1度，小于该单位的数值则不能被标称，这样就必须将离散量进行量化，将其变为数字量。
即35.68度的温度则表示为35.6度。
