电力电子技术课程设计说明书三相桥式全控整流电路系、部：电气与信息工程系专业：自动化目录第1章绪论 (1)1. 电子技术的发展趋势 (1)2. 本人的主要工作 (2)第2章主电路的设计及原理 (3)1. 总体框图 (3)2. 主电路的设计原理 (3)2.1带电阻负载时 (4)2.2阻感负载时 (7)3. 触发电路 (8)4. 保护电路 (9)5. 参数计算 (10)5.1 整流变压器的选择 (10)5.2 晶闸管的选择 (11)5.3 输出的定量分析 (11)第3章MATLAB的仿真 (12)1. MATLAB仿真软件的简介 (12)2. 仿真模拟图 (13)3. 仿真结果 (13)第4章结束语 (15)参考文献 (16)第1章绪论1. 电子技术的发展趋势当今世界能源消耗增长十分迅速。
目前，在所有能源中电力能源约占40%，而电力能源中有40%是经过电力电子设备的转换才到使用者手中。
预计十年后，电力能源中的80%要经过电力电子设备的转换，电力电子技术在21世纪将起到更大作用。
电力电子技术是利用电力电子器件对电能进行控制和转换的学科。
它包括电力电子器件、变流电路和控制电路三个部分，是电力、电子、控制三大电气工程技术领域之间的交叉学科。
随着科学技术的发展，电力电子技术由于和现代控制理论、材料科学、电机工程、微电子技术等许多领域密切相关，已逐步发展成为电力电子技术作为一门高技术学科，由于其在节能、减小环境污染、改善工作条件等方面有着重要的作用，现在已广泛的应用于传统工业(例如：电力、机械、交通、化工、冶金、轻纺等)和高新技术产业(例如：航天、现代化通信等)。
下面着重讨论电力电子技术在电力系统中的一些应用。
在高压直流输电(HVDC)方面的应用直流输电在技术方面有许多优点：(1)不存在系统稳定问题，可实现电网的非同期互联;(2)可以限制短路电流;(3)没有电容充电电流;(4)线路有功损耗小;(5)输送相同功率时，线路造价低;(6)调节速度快，运行可靠;(7)适宜于海下输电。
三相桥式全控整流电路设计课程设计
三相桥式全控整流电路设计课程设计主要包含以下几个步骤：
1.设计目标：明确设计的目标，如实现直流电压的可控输出、减
小谐波含量、提高系统的功率因数等。
2.电路拓扑：选择三相桥式全控整流电路作为拓扑结构。
3.器件选型：根据设计要求，选择适当的晶闸管、二极管等器
件，并确定其型号和规格。
4.参数计算：根据设计目标，计算电路的输入输出电压、电流、
功率等参数，以及晶闸管的控制角和触发脉冲等参数。
5.仿真分析：利用仿真软件对设计电路进行仿真分析，验证设计
的可行性和正确性。
6.电路板设计：根据仿真分析结果，进行电路板的设计，包括布
局、布线、元件封装等。
7.调试与测试：完成电路板制作后，进行调试和测试，确保电路
正常工作并达到设计目标。
8.总结与优化：总结设计过程中的经验和教训，优化电路设计，
提高系统的性能和可靠性。
在具体的设计过程中，可以根据实际情况进行调整和修改。
同时，需要注意安全问题，确保电路设计和使用过程中的安全可靠。
第1章课程设计目的与要求1.1课程设计目的“电力电子技术”课程设计是在教学及实验基础上，对课程所学理论知识的深化和提高。
因此，通过电力电子计术的课程设计达到以下几个目的：1）培养综合应用所学知识，并设计出具有电压可调功能的直流电源系统的能力；2）较全面地巩固和应用本课程中所学的基本理论和基本方法，并初步掌整流电路设计的基本方法。
3）培养独立思考、独立收集资料、独立设计的能力；4）培养分析、总结及撰写技术报告的能力。
1.2课程设计的预备知识熟悉电力电子技术课程、电机学课程的相关知识。
1.3 课程设计要求1、单相桥式相控整流的设计要求为：负载为感性负载,L=700mH,R=500欧姆.2、技术要求:1)、电源电压：交流100V/50Hz2)、输出功率：500W3)、移相范围0º~90º按课程设计指导书提供的课题，根据基本要求及参数独立完成设计。
第2章课程设计方案的选择2.1整流电路单相相控整流电路可分为单相半波、单相全波和单相桥式相控流电路，它们所连接的负载性质不同就会有不同的特点。
而负载性质又分为带电阻性负载、电阻-电感性负载和反电动势负载时的工作情况。
单相桥式全控整流电路（电阻-电感性负载）电路简图如下：TLu(a)图2.1此电路对每个导电回路进行控制，与单相桥式半控整流电路相比，无须用续流二极管，也不会失控现象，负载形式多样，整流效果好，波形平稳，应用广泛。
变压器二次绕组中，正负两个半周电流方向相反且波形对称，平均值为零，即直流分量为零，不存在变压器直流磁化问题，变压器的利用率也高。
单相全控桥式整流电路具有输出电流脉动小，功率因数高，变压器二次电流为两个等大反向的半波，没有直流磁化问题，变压器利用率高的优点。
单相全控桥式整流电路其输出平均电压是半波整流电路2倍，在相同的负载下流过晶闸管的平均电流减小一半，且功率因数提高了一半。
根据以上的分析，我选择的方案为单相全控桥式整流电路（负载为电阻-电感性负载）。
电力电子技术课程设计说明书三相桥式全控整流电路系、部: 电气与信息工程系专业: 自动化目录第1章绪论 01、电子技术的发展趋势 02、本人的主要工作 (2)第2章主电路的设计及原理 (2)1、总体框图 (3)2、主电路的设计原理 (3)2、1带电阻负载时 (4)2、2阻感负载时 (6)3、触发电路 (7)4、保护电路 (7)5、参数计算 (8)5、1 整流变压器的选择 (8)5、2 晶闸管的选择 (9)5、3 输出的定量分析 (9)第3章MATLAB的仿真 (10)1、MATLAB仿真软件的简介 (10)2、仿真模拟图 (10)3、仿真结果 (10)第4章结束语 (11)参考文献 (11)第1章绪论1、电子技术的发展趋势当今世界能源消耗增长十分迅速。
目前,在所有能源中电力能源约占40%,而电力能源中有40%就是经过电力电子设备的转换才到使用者手中。
预计十年后,电力能源中的80%要经过电力电子设备的转换,电力电子技术在21世纪将起到更大作用。
电力电子技术就是利用电力电子器件对电能进行控制与转换的学科。
它包括电力电子器件、变流电路与控制电路三个部分,就是电力、电子、控制三大电气工程技术领域之间的交叉学科。
随着科学技术的发展,电力电子技术由于与现代控制理论、材料科学、电机工程、微电子技术等许多领域密切相关,已逐步发展成为一门多学科相互渗透的综合性技术学科。
电力电子技术作为一门高技术学科,由于其在节能、减小环境污染、改善工作条件等方面有着重要的作用,现在已广泛的应用于传统工业(例如:电力、机械、交通、化工、冶金、轻纺等)与高新技术产业(例如:航天、现代化通信等)。
下面着重讨论电力电子技术在电力系统中的一些应用。
在高压直流输电(HVDC)方面的应用直流输电在技术方面有许多优点:(1)不存在系统稳定问题,可实现电网的非同期互联;(2)可以限制短路电流;(3)没有电容充电电流;(4)线路有功损耗小;(5)输送相同功率时,线路造价低;(6)调节速度快,运行可靠;(7)适宜于海下输电。
第一章主要技术数据和可控整流电路的选择1.1 主要技术数据输入交流电源：三相380V±10%、f=50Hz、直流输出电流连续的最小值为5A。
电动机额定参数：额定功率P N =10kw、磁极对数P=2、额定n N=1000r/min,额定电压U MN=220V、额定电流IMN=54.8A、过载倍数1.5。
1.2 可控整流电路的选择晶闸管可控整流电路型式较多，各种整流电路的技术性能和经济性能个不相同。
单相可控整流电路电压脉动大、脉动频率低、影响电网三相平衡运行。
三相半波可控整流电路虽然对影响电网三相平衡运行没有影响，但其脉动仍然较大。
此外，整流变压器有直流分量磁势，利用率低。
当整流电压相同时，晶闸管元件的反峰压比三相桥式整流电路高，晶闸管价格高三相半波可控整流电路晶闸管数量比三相桥式可控整流电路少，投资比三相式可控整流电路少。
三相桥式可控整流电路它的脉动系数比三相半波可控整流电路少一半。
整流变压器没有直流分量磁势，变压器利用率高，晶闸管反峰压低。
这种可控整流电路晶闸管数量是三相半波可控整流电路的两倍。
总投资比三相半波可控整流电路多。
从上面几种可控整流电路比较中可以看到：三相桥式可控整流电路从技术性能和经济性能两项指标综合考虑比其它可控整流电路优越，故本设计确定选择三相桥式可控整流电路。
如图（1-1）所示。
TVT1VT3VT5VT4VT2VT6LR图1-1 三相桥式整流电路第二章过电压保护电路的设计引起过压的原因：1）操作过电压：由拉闸、合闸、快速直流开关的切断等经常性操作中的电磁过程引起的过压。
2）浪涌过压：由雷击等偶然原因引起，从电网进入变换器的过压。
3）电力电子器件关断过电压：电力电子器件关断时产生的过压。
4）在电力电子变换器-电动机调速系统中，由于电动机回馈制动造成直流侧直流电过高产生过压，也称为泵升电压.过电压保护有操作过电压和浪涌过电压两种。
操作过电压是由于变压器合闸，拉闸以及晶闸管本身关断所引起的。

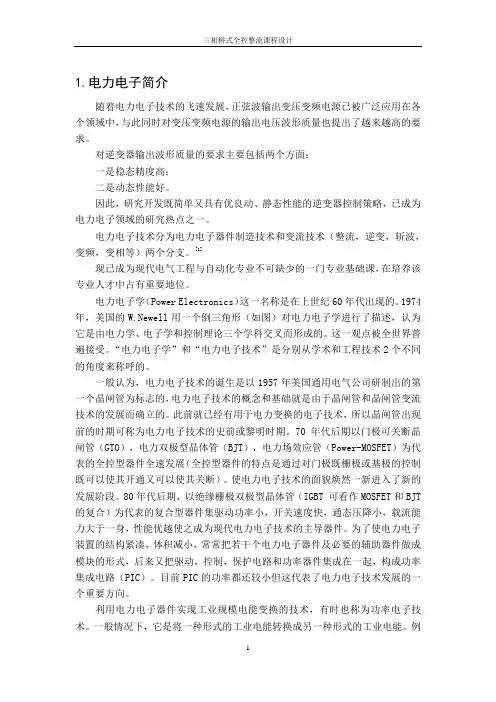

1.电力电子简介随着电力电子技术的飞速发展，正弦波输出变压变频电源已被广泛应用在各个领域中，与此同时对变压变频电源的输出电压波形质量也提出了越来越高的要求。
对逆变器输出波形质量的要求主要包括两个方面：一是稳态精度高；二是动态性能好。
因此，研究开发既简单又具有优良动、静态性能的逆变器控制策略，已成为电力电子领域的研究热点之一。
电力电子技术分为电力电子器件制造技术和变流技术（整流，逆变，斩波，变频，变相等）两个分支。
[1]现已成为现代电气工程与自动化专业不可缺少的一门专业基础课，在培养该专业人才中占有重要地位。
电力电子学（Power Electronics）这一名称是在上世纪60年代出现的。
1974年，美国的W.Newell用一个倒三角形（如图）对电力电子学进行了描述，认为它是由电力学、电子学和控制理论三个学科交叉而形成的。
这一观点被全世界普遍接受。
“电力电子学”和“电力电子技术”是分别从学术和工程技术2个不同的角度来称呼的。
一般认为，电力电子技术的诞生是以1957年美国通用电气公司研制出的第一个晶闸管为标志的，电力电子技术的概念和基础就是由于晶闸管和晶闸管变流技术的发展而确立的。
此前就已经有用于电力变换的电子技术，所以晶闸管出现前的时期可称为电力电子技术的史前或黎明时期。
70年代后期以门极可关断晶闸管（GTO），电力双极型晶体管（BJT），电力场效应管（Power-MOSFET）为代表的全控型器件全速发展（全控型器件的特点是通过对门极既栅极或基极的控制既可以使其开通又可以使其关断）。
使电力电子技术的面貌焕然一新进入了新的发展阶段。
80年代后期，以绝缘栅极双极型晶体管（IGBT 可看作MOSFET和BJT 的复合）为代表的复合型器件集驱动功率小，开关速度快，通态压降小，载流能力大于一身，性能优越使之成为现代电力电子技术的主导器件。
为了使电力电子装置的结构紧凑，体积减小，常常把若干个电力电子器件及必要的辅助器件做成模块的形式，后来又把驱动，控制，保护电路和功率器件集成在一起，构成功率集成电路（PIC）。

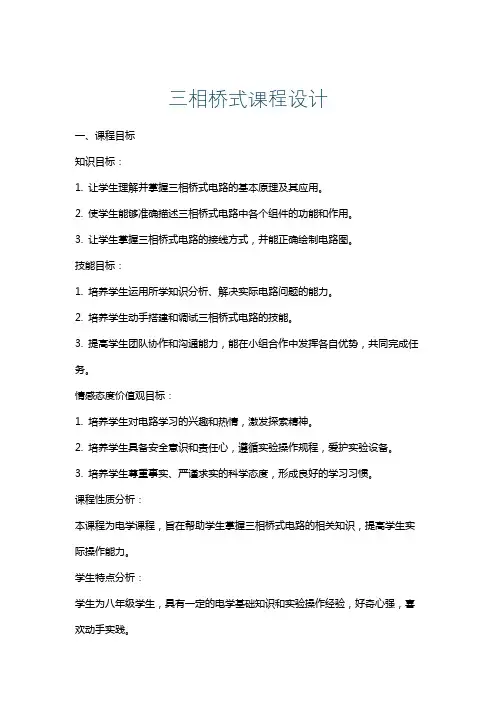

三相桥式课程设计一、课程目标知识目标：1. 让学生理解并掌握三相桥式电路的基本原理及其应用。
2. 使学生能够准确描述三相桥式电路中各个组件的功能和作用。
3. 让学生掌握三相桥式电路的接线方式，并能正确绘制电路图。
技能目标：1. 培养学生运用所学知识分析、解决实际电路问题的能力。
2. 培养学生动手搭建和调试三相桥式电路的技能。
3. 提高学生团队协作和沟通能力，能在小组合作中发挥各自优势，共同完成任务。
情感态度价值观目标：1. 培养学生对电路学习的兴趣和热情，激发探索精神。
2. 培养学生具备安全意识和责任心，遵循实验操作规程，爱护实验设备。
3. 培养学生尊重事实、严谨求实的科学态度，形成良好的学习习惯。
课程性质分析：本课程为电学课程，旨在帮助学生掌握三相桥式电路的相关知识，提高学生实际操作能力。
学生特点分析：学生为八年级学生，具有一定的电学基础知识和实验操作经验，好奇心强，喜欢动手实践。
教学要求：1. 注重理论知识与实践操作的相结合，提高学生的实际应用能力。
2. 创设生动有趣的情境，激发学生学习兴趣，引导学生主动参与课堂活动。
3. 强调实验安全教育，培养学生良好的实验习惯。
二、教学内容1. 引入三相桥式电路的概念，回顾三相交流电的基本知识，包括相位差、相位序列等。
- 教材章节：第三章第三节《三相交流电的特点》2. 详细讲解三相桥式电路的构成元件，包括六个晶闸管、负载、触发电路等。
- 教材章节：第四章第二节《三相桥式整流电路的构成》3. 分析三相桥式电路的工作原理，探讨各组件在不同阶段的作用和电流流向。
- 教材章节：第四章第三节《三相桥式整流电路的工作原理》4. 介绍三相桥式电路的接线方法和电路图的绘制，强调接线顺序和注意事项。
- 教材章节：第四章第四节《三相桥式整流电路的接线与绘制》5. 演示三相桥式电路的搭建和调试过程，分析常见问题及解决方法。
- 教材章节：第四章实验《三相桥式整流电路的搭建与调试》6. 通过实例分析，让学生了解三相桥式电路在实际应用中的优势及作用。
课程设计任务书学生姓名：杨专业班级：自动化指导教师：工作单位：信息工程系题目：三相全控桥式整流电路的设计一．初始条件：1．直流电动机额定参数： PN=10KW, UN=220V, IN =50A,n=1000r/min，电枢电阻NRa=0.5Ω，电流过载倍数λ＝1.5，电枢电感LD =7mH，励磁电压UL=220V 励磁电流IL=1.6A.2.进线交流电源：三相380V3.性能指标：直流输出电压0-220V，最大输出电流75A，保证电流连续的最小电流为5A。
使用三相可控整流电路，电动机负载，工作于电动状态。
二．要求完成的主要任务：1. 三相全控桥式主电路设计（包括整流变压器参数计算，整流元件定额的选择，平波电抗器电感量的计算等）,讨论晶闸管电路对电网及系统功率因数的影响。
2.触发电路设计。
触发电路选型（可使用集成触发器）。
3.晶闸管的过电压保护与过电流保护电路设计。
4.提供系统电路图纸不少于一张。
三．时间安排：指导老师签字：年月日1引言整流电路尤其是三相桥式可控整流电路是电力电子技术中最为重要也是应用得最为广泛的电路, 不仅用于一般工业, 也广泛应用于交通运输、电力系统、通信系统、能源系统及其他领域. 因此对三相桥式可控整流电路的相关参数和不同性质负载的工作情况进行对比分析与研究具有很强的现实意义, 这不仅是电力电子电路理论学习的重要一环, 而且对工程实践的实际应用具有预测和指导作用. 因此调试三相桥式可控整流电路的相关参数并对不同性质负载的工作情况进行对比分析与研究具有一定的现实意义。
2设计的步骤⑴根据给出的技术要求，确定总体设计方案⑵选择具体的元件，进行硬件系统的设计⑶进行相应的电路设计，完成相应的功能⑷进行调试与修改⑸撰写课程设计说明书3设计方案选择及论证3.1三相桥式全控整流电路（如图3-1）应用最为广泛，共阴极组——阴极连接在一起的3个晶闸管（VT1，VT3，VT5）共阳极组——阳极连接在一起的3个晶闸管（VT4，VT6，VT2）编号：1、3、5，4、6、2阻感负载时的工作情况a≤60°时，u d波形连续，工作情况与带电阻负载时十分相似，各晶闸管的通断情况、输出整流电压u d波形、晶闸管承受的电压波形等都一样区别在于：由于负载不同，同样的整流输出电压加到负载上，得到的负载电流i d波形不同。
三相桥式全控整流电路课程设计报告目录一、课程概述 (2)1. 课程背景与目的 (2)2. 课程设计任务及要求 (4)二、三相桥式全控整流电路基本原理 (4)1. 三相桥式整流电路结构 (6)1.1 电路组成及工作原理 (7)1.2 电路特点分析 (8)2. 三相桥式全控整流电路工作原理 (9)2.1 触发脉冲的控制 (10)2.2 整流过程的分析 (12)三、电路设计 (14)1. 电路主要参数计算 (15)1.1 输入参数设定 (17)1.2 输出参数计算 (18)1.3 散热设计考虑 (19)2. 电路元器件选择与配置 (20)2.1 整流器件的选择依据 (22)2.2 滤波电容的选择方法 (23)2.3 其他元器件的选择及布局设计 (24)四、仿真分析与实验验证 (26)1. 仿真分析 (27)1.1 仿真模型建立 (28)1.2 仿真结果分析 (29)2. 实验验证过程介绍及结果分析 (30)一、课程概述本课程设计旨在帮助学生深入理解和掌握三相桥式全控整流电路的基本原理、结构特点和工作过程，培养学生分析问题和解决问题的能力。
通过对三相桥式全控整流电路的设计与实现，使学生在理论知识与实际操作相结合的基础上，提高自己的专业素养和实践能力。
课程背景介绍：简要介绍三相桥式全控整流电路的发展历程、应用领域及其在现代电力系统中的重要性。
课程目标设定：明确本课程设计的目标，包括理论知识的学习和实际应用能力的培养。
课程内容安排：详细阐述本课程设计的主要内容，包括三相桥式全控整流电路的基本原理、结构特点、工作原理及参数计算等。
课程实验与测试：通过实验和测试，验证所学理论知识的正确性，培养学生的实际操作能力和团队协作精神。
课程总结与反思：对本课程设计的过程进行总结，分析存在的问题和不足，并提出改进措施，为今后的学习和工作打下坚实的基础。
1. 课程背景与目的随着现代电力电子技术的飞速发展，整流电路在各个领域的应用越来越广泛。
电力电子技术课程设计题目院系专业姓名年级指导教师年月摘要电子技术的应用已深入到工农业经济建设,交通运输,空间技术,国防现代化,医疗,环保,和亿万人们日常生活的各个领域,进入21世纪后电力电子技术的应用更加广泛,因此对电力电子技术的研究更为重要。
近几年越来越多电力电子应用在国民工业中,一些技术先进的国家,经过电力电子技术处理的电能已得到总电能的一半以上。
本文主要介绍三相桥式全控整流电路的主电路和触发电路的原理及控制电路图,由工频三相电压380V经升压变压器后由SCR(可控硅)再整流为直流供负载用。
但是由于工艺要求大功率,大电流,高电压,因此控制比较复杂,特别是触发电路部分必须一一对应,否则输出的电压波动大甚至还有可能短路造成设备损坏。
本电路图主要由芯片C8051-F020微控制器来控制并在不同的时刻发出不同的脉冲信号去控制6个SCR。
在负载端取出整流电压,负载电流到C8051-F020模拟口,然后由MCU处理后发出信号控制SCR的导通角的大小。
在本课题设计开发过程中,我们使用KEIL-C开发软件,C8051开发系统及PROTEL-99,并最终实现电路改造设计,并达到预期的效果。
关键字：MCU ; SCR; 电力电子; 导通角; KEIL-C目录摘要 (2)1、原理及方案 (4)2、主电路的设计及器件选择 (5)2.1 三相全控桥的工作原理 (5)2.2 参数计算 (7)3、触发电路设计 (10)3.1 集成触发电路 (10)3.2 KJ004的工作原理 (10)3.3 集成触发器电路图 (11)4、保护电路的设计 (13)4.1 晶闸管的保护电路 (13)4.2 交流侧保护电路 (14)4.3 直流侧阻容保护电路 (15)5、MATLAB 建模与仿真 (16)5.1 MATLAB建模 (16)5.2 MATLAB 仿真 (18)5.3 仿真结构分析 (19)课程设计体会 (21)1 原理及方案三相桥式全控整流电路系统通过变压器与电网连接，经过变压器的耦合，晶闸管主电路得到一个合适的输入电压，使晶闸管在较大的功率因数下运行。
三相桥式整流器设计课程设计理工版课程设计任务书学生姓名：专业班级：自动化06xx班指导教师：工作单位：自动化学院题目：三相桥式全控整流电路的设计（带反电动势负载）初始条件：1．反电动势负载，E=60V，电阻R=10Ω，电感L无穷大使负载电流连续；2．U2=220V，晶闸管触发角α=30°；3．其他器件如晶闸管自己选取。
要求完成的主要任务：（包括课程设计工作得及其技术要求，以及说明书撰写待具体要求）1.主电路的设计及原理说明；2.触发电路设计，每个开关器件触发次序及相位分析；3.保护电路的设计，过流保护，过电压保护原理分析；4.各参数的计算（输出平均电压，输出平均电流，输出有功功率计算，输出波形分析）；5.应用举例；6.心得小结。
时间安排：7月6日查阅资料7月7日方案设计7月8日- 9日馔写电力电子课程设计报告7月10日提交报告，答辩指导教师签名：年月日系主任（或责任教师）签名：年月日摘要整流电路就是把交流电能转换为直流电能的电路。
大多数整流电路由变压器、整流主电路和滤波器等组成。
它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。
整流电路通常由主电路、滤波器和变压器组成。
20世纪70年代以后，主电路多用硅整流二极管和晶闸管组成。
滤波器接在主电路与负载之间，用于滤除脉动直流电压中的交流成分。
变压器设置与否视具体情况而定。
变压器的作用是实现交流输入电压与直流输出电压间的匹配以及交流电网与整流电路之间的电隔离（可减小电网与电路间的电干扰和故障影响）。
整流电路的种类有很多，有半波整流电路、单相桥式半控整流电路、单相桥式全控整流电路、三相桥式半控整流电路、三相桥式全控整流电路等。
关键词：整流，变压，触发，过电压，保护电路。
目录1主电路设计及原理 (1)1.1 主电路设计 (1)1.2 主电路原理说明 (1)2 触发电路的设计 (5)2.1 电路图的选择 (5)2.2 触发电路原理说明 (6)3 保护电路的设计 (8)3.1 过电压保护 (8)3.2 过电流保护 (10)4 各参数的计算 (12)4.1 输出值的计算 (12)4.2 输出波形的分析 (13)5 应用举例 (14)6 心得体会 (15)参考文献 (16)三相桥式全控整流电路的设计1主电路设计及原理1.1 主电路设计其原理图如图1所示。
图1 三相桥式全控整理电路原理图习惯将其中阴极连接在一起的3个晶闸管（VT1、VT3、 VT5）称为共阴极组；阳极连接在一起的3个晶闸管（VT4、VT6、VT2）称为共阳极组。
此外，习惯上希望晶闸管按从1至6的顺序导通，为此将晶闸管按图示的顺序编号，即共阴极组中与a、b、c三相电源相接的3个晶闸管分别为VT1、VT3、VT5，共阳极组中与a、b、c三相电源相接的3个晶闸管分别为VT4、VT6、VT2。
从后面的分析可知，按此编号，晶闸管的导通顺序为VT1－VT2－VT3－VT4－VT5－VT6。
1.2 主电路原理说明整流电路的负载为带反电动势的阻感负载。
假设将电路中的晶闸管换作二极管，这种情况也就相当于晶闸管触发角α=0o时的情况。
此时，对于共阴极组的3个晶闸管，阳极所接交流电压值最高的一个导通。
而对于共阳极组的3个晶闸管，则是阴极所接交流电压值最低（或者说负得最多）的一个导通。
这样，任意时刻共阳极组和共阴极组中各有1个晶闸管处于导通状态，施加于负载上的电压为某一线电压。
此时电路工作波形如图2所示。
图2 反电动势α=0o时波形α=0o时，各晶闸管均在自然换相点处换相。
由图中变压器二绕组相电压与线电压波形的对应关系看出，各自然换相点既是相电压的交点，同时也是线电压的交点。
在分析ud的波形时，既可从相电压波形分析，也可以从线电压波形分析。
从相电压波形看，以变压器二次侧的中点n为参考点，共阴极组晶闸管导通时，整流输出电压 ud1为相电压在正半周的包络线；共阳极组导通时，整流输出电压ud2为相电压在负半周的包络线，总的整流输出电压ud = ud1－ud2是两条包络线间的差值，将其对应到线电压波形上，即为线电压在正半周的包络线。
直接从线电压波形看，由于共阴极组中处于通态的晶闸管对应的最大（正得最多）的相电压，而共阳极组中处于通态的晶闸管对应的是最小（负得最多）的相电压，输出整流电压 ud为这两个相电压相减，是线电压中最大的一个，因此输出整流电压ud波形为线电压在正半周的包络线。
由于负载端接得有电感且电感的阻值趋于无穷大，电感对电流变化有抗拒作用。
流过电感器件的电流变化时，在其两端产生感应电动势Li，它的极性事阻止电流变化的。
当电流增加时，它的极性阻止电流增加，当电流减小时，它的极性反过来阻止电流减小。
电感的这种作用使得电流波形变得平直，电感无穷大时趋于一条平直的直线。
为了说明各晶闸管的工作的情况，将波形中的一个周期等分为6段，每段为60o，如图2所示，每一段中导通的晶闸管及输出整流电压的情况如表所示。
由该表可见，6个晶闸管的导通顺序为VT1－VT2－VT3－VT4－VT5－VT6。
o图3 给出了α=30o时的波形。
从ωt1角开始把一个周期等分为6段，每段为60o 与α＝0o时的情况相比，一周期中ud波形仍由6段线电压构成，每一段导通晶闸管的编号等仍符合表1的规律。
区别在于，晶闸管起始导通时刻推迟了30o,组成ud 的每一段线电压因此推迟30o，ud平均值降低。
晶闸管电压波形也相应发生变化如图所示。
图中同时给出了变压器二次侧a相电流ia 的波形，该波形的特点是，在VT1处于通态的120o期间，ia为正，由于大电感的作用，ia波形的形状近似为一条直线，在VT4处于通态的120o期间，ia波形的形状也近似为一条直线，但为负值。
图3 α=30o时的波形由以上分析可见，当α≤60o时，u d波形均连续，对于带大电感的反电动势，i d波形由于电感的作用为一条平滑的直线并且也连续。
当α＞60o时，如α＝90o时电阻负载情况下的工作波形如图4所示，ud平均值继续降低，由于电感的存在延迟了VT的关断时刻，使得ud的值出现负值，当电感足够大时，ud中正负面积基本相等，ud平均值近似为零。
这说明带阻感的反电动势的三相桥式全控整流电路的α角的移相范围为90度。
图4 α＝90o时的波形2 触发电路的设计2.1 电路图的选择晶闸管具有硅整流器件的特性，能在高电压、大电流条件下工作，且其工作过程可以控制、被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中。
晶闸管具有下面的特性：1）当晶闸管承受反向电压时，无论门极是否有触发电流，晶闸管都不会导通。
2）晶闸管承受正向阳极电压时，仅在门极承受正向电压的情况下晶闸管才导通。
3）晶闸管在导通情况下，只要有一定的正向阳极电压，不论门极电压如何变化，晶闸管都保持导通，即晶闸管导通后，门极失去作用。
4）晶闸管在导通情况下，当主回路电压（或电流）减小到接近于零时，晶闸管关断。
图5 双脉冲触发电路根据晶闸管的这种特性，通过控制晶闸管的导通和关断时刻，就能控制整流电路的触发角的大小。
在整流电路合闸启动过程中或电流断续时，为确保电路的正常工作，需保证同时导通的2个晶闸管均有触发脉冲。
在触发某个晶闸管的同时，给序号紧前的一个晶闸管补发脉冲。
即用两个窄脉冲代替宽脉冲，两个窄脉冲的前沿相差60o，脉宽一般为20o ~30o，称为双脉冲触发。
双脉冲电路较复杂，但要求的触发电路输出功率小。
触发电路如图5所示。
2.2 触发电路原理说明如图5所示，触发电压的形成用KJ004芯片完成。
KJ004电路由同步检测电路、锯齿波形成电路、偏形电压、移相电压及锯齿波电压综合比较放大电路和功率放大电路四部分组成。
电原理见下图：锯齿波的斜率决定于外接电阻R6、RW1,流出的充电电流和积分电容C1的数值。
对不同的移相控制电压VY,只有改变权电阻R1、R2的比例,调节相应的偏移电压VP。
同时调整锯齿波斜率电位器RW1,可以使不同的移相控制电压获得整个移相范围。
触发电路为正极性型,即移相电压增加,导通角增大，R7和C2形成微分电路,改变R7和C2的值可以获得不同的脉冲输出。
KJ004芯片内部结构如图6所示。
图6 KJ004芯片内部结构图双脉冲信号的形成与控制用KJ041六路双脉冲形成器完成，KJ041是三相全控桥式触发线路中必备的电路，具有双脉冲形成和电子开关控制封锁功能。
实用块有电子开关控制的KJ041电路组成逻辑控制，适用于正反组可逆系统。
如图5所示，KJ041的1-6脚管为单脉冲信号输入。
把单脉冲信号由10-15脚管两两同时输出形成双脉冲信号，10-15脚管两两同时输出对应输送给VT6-VT1晶闸管。
（1）假设在t1时刻15脚管开始给VT1晶闸管输送脉冲信号，则经过60度后14脚管开始给VT2晶闸管双脉冲信号，即只有15脚管和14脚管有信号输出，其他脚管没信号输出，则此时VT1和VT2同时导通；（2）再过60度后，15脚管停止输出信号，而13脚管开始给VT3输出信号，即只有14脚管和13脚管有信号输出，其他脚管没信号输出，此时VT2和VT3同时导通；（3）再过60度后，14脚管停止输出信号，而12脚管开始给VT4输出信号，即只有13脚管和12脚管有信号输出，其他脚管没有输出信号，此时VT3和VT4同时导通；（4）再过60度后，13脚管停止输出信号，而11脚管开始给VT5输出信号，即只有12脚管和11脚管有信号输出，其他脚管没有信号输出，此时VT4和VT5同时导通；（5）再过60度后，12脚管停止输出信号，而10脚管开始给VT6输出信号，即只有11脚管和10脚管有信号输出，其他脚管没有信号输出，此时VT5和VT6同时导通；（6）再过60度后，11脚管停止输出信号，而15脚管开始给VT1输出信号，即只有10脚管和15脚管有信号输出，其他脚管没有信号输出，此时VT6和VT1同时导通；重复以上步骤即得到三相桥式全控整流电路要求的触发信号。
3 保护电路的设计较之电工产品，电力电子器件承受过电压、过电流的能力要弱得多，极短时间的过电压和过电流就会导致器件永久性的损坏。
因此电力电子电路中过电压和过电流的保护装置是必不可少的，有时还要采取多重的保护措施。
3.1 过电压保护电源侧过电压电力电子设备一般都经变压器与交流电网连接，电源变压器的绕组与绕组、绕组与地中间都存在着分布电容，如图7所示。
图7 交流则过电压变压器一般为降压型，即电源电压u高于变压器次级电压。
电源开关断开时，初、次级绕组均无电压，绕组间分布电容电压也为0，当电源合闸时，由于电容两端电压不能突变，电源电压通过电容加在变压器次级，使得变压器次级电压超出正常值，它所连接的电力电子设备将受到过电压的冲击。
在进行电源拉闸断电是也会造成过电压，在通电的状态将电源开关断开使激磁电流从一定得数值迅速下降到0，由于激磁电感的作用电流的剧烈变化将产生较大的感应电压，因为电压为Ldi/dt，在电感一定得情况下，电流的变换越大，产生的过电压也越大。
