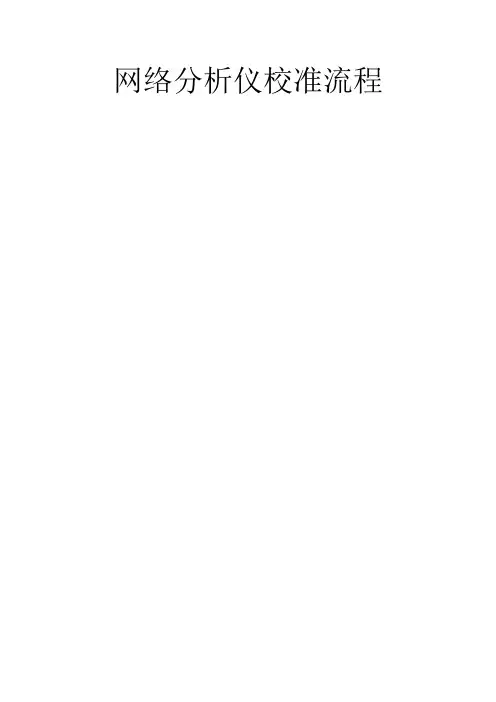

网络分析仪校准流程

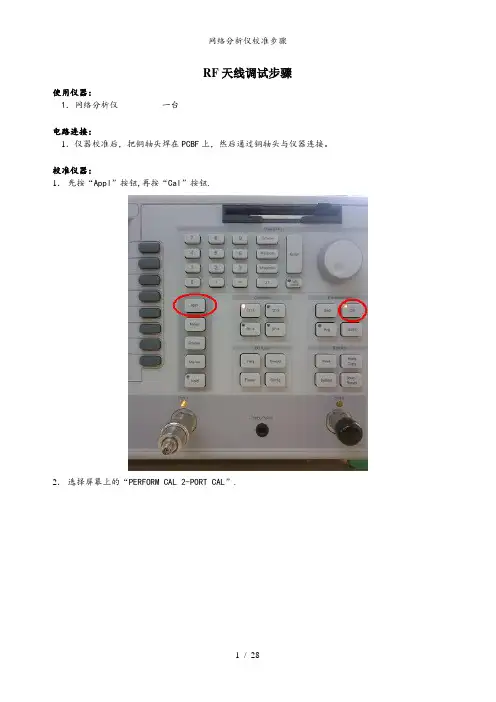

RF天线调试步骤使用仪器：1．网络分析仪一台电路连接：1．仪器校准后，把铜轴头焊在PCBF上，然后通过铜轴头与仪器连接。

校准仪器：1．先按“Appl”按钮,再按“Cal”按钮.2．选择屏幕上的“PERFORM CAL 2-PORT CAL”.3．屏幕上显示“CAL METHOD STANDARD”“LINE TYPE COAXIAL”。

选择“NEXT CAL STEP”4．屏幕上显示“FULL 12—TERM”，选择“PATH"。

5．选择“FORWARDC PATH（S11,S21）”。

6．选择“INCLUDE ISOLATION（STANDARD）”。

7．选择“NORMAL（1601 POINTS MAXIMUM）”。

8．屏幕显示“START…GHZ”-----—设定显示的开始值“STOP…GHZ”。

--—-—-设定显示的结束值选择“NEXT CAL STEP”9．选择“PORT 1 CONN”，进入下一页面，选择“TYPE N（F）"，按“NEXT CAL STEP”返回上一页面。

10．选择“LOAD TYPE BROADBAND”,进入下一页面，选择“BROADBAND FIXED LOAD”,设置“IMPEDANCE"为50.000Ω，按“NEXT CAL STEP”返回上一页面。

11．选择“THROUGH LINE PARAMETERS”，进入下一页面，设置“OFFSET LENGTH"为0。

0000mm，设置“THROUGH LINE IMPEDANCE"为50。

000Ω,按“NEXT CAL STEP”返回上一页面。

12．选择“REFERENCE IMPEDANCE”,进入下一页面，设置“REFERENCE IMPEDANCE”为50。

000Ω，按“NEXT CAL STEP”返回上一页面。

13．选择“START CAL”。

14．选择“MEASURE BOTH PORTS”—--此步无用。

网络分析仪校准流程1.按LINE键打开网络分析仪,到屏幕显示出画面;2.在STIMULUS栏里找到Start跟Stop,来调整频率范围;一般我们调整为Start 5MHz stop为1GHz;调整完后屏幕下方会显示;3.在RESPONSE栏里找到Cal,按下开始校准;4.在屏幕后侧会出现选项,选择CALIBRATE MENU进入下一菜单,选择FULL 2-PORT来校准2个口;5.先选择REFLECTION,进去后会出现FORWARD跟REVERSE 2个口的校准选项;6.先校准FORWARD的选项;7.在PORT1口上拧上校准件1,OPEN面,口里没用铜芯单机屏幕右面的OPEN选择键;出现响声后,屏幕右边OPEN下出现下划线;8.在PORT1口上拧上校准件1,SHORT面,口里有铜芯单机屏幕右面的SHORT选择键;出现响声后,屏幕右边SHORT下出现下划线;9.在PORT1口上拧上校准件2,单机屏幕右面的LOAD选择键;出现响声后,屏幕右边L下出现下划线;10.再校准REVERSE的选项;11.在PORT2口上拧上校准件1,OPEN面,口里没用铜芯单机屏幕右面的OPEN选择键;出现响声后,屏幕右边OPEN下出现下划线;12.在PORT2口上拧上校准件1,SHORT面,口里有铜芯单机屏幕右面的SHORT选择键;出现响声后,屏幕右边SHORT下出现下划线;13.在PORT2口上拧上校准件2,单机屏幕右面的LOAD选择键;出现响声后,屏幕右边L下出现下划线;14.按STANDARDS DONE结束;15.选择TRANS MISSSION选项;进入下一菜单16.用校准件3链接PORT1口和PORT2口,选择DO BOTH FWD + REV,系统会自动校准并返回上一菜单,TRANS MISSSION有下划线,提示校准成功;17.选择ISOLATION进入下一菜单;18.分开2个PORT口个,选择DO BOTH FWD + REV,系统会自动校准并返回上一菜单,ISOLATION有下划线,提示校准成功;19.选择DONE 2-PORT CAL 结束校准;。

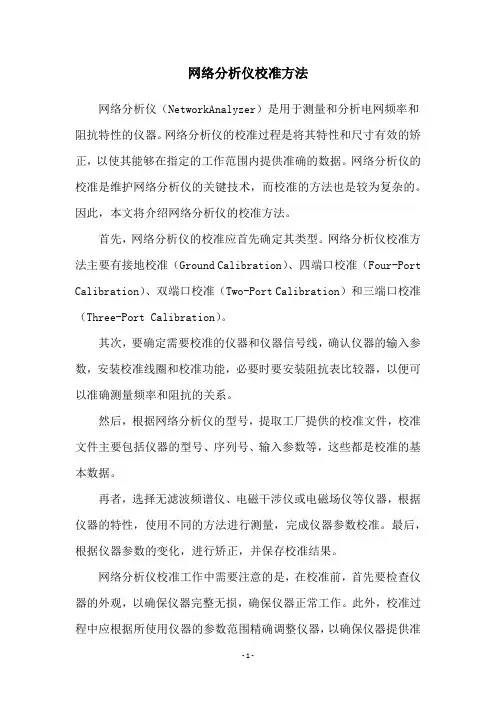

网络分析仪校准方法网络分析仪（NetworkAnalyzer）是用于测量和分析电网频率和阻抗特性的仪器。

网络分析仪的校准过程是将其特性和尺寸有效的矫正，以使其能够在指定的工作范围内提供准确的数据。

网络分析仪的校准是维护网络分析仪的关键技术，而校准的方法也是较为复杂的。

因此，本文将介绍网络分析仪的校准方法。

首先，网络分析仪的校准应首先确定其类型。

网络分析仪校准方法主要有接地校准（Ground Calibration）、四端口校准（Four-Port Calibration）、双端口校准（Two-Port Calibration）和三端口校准（Three-Port Calibration）。

其次，要确定需要校准的仪器和仪器信号线，确认仪器的输入参数，安装校准线圈和校准功能，必要时要安装阻抗表比较器，以便可以准确测量频率和阻抗的关系。

然后，根据网络分析仪的型号，提取工厂提供的校准文件，校准文件主要包括仪器的型号、序列号、输入参数等，这些都是校准的基本数据。

再者，选择无滤波频谱仪、电磁干涉仪或电磁场仪等仪器，根据仪器的特性，使用不同的方法进行测量，完成仪器参数校准。

最后，根据仪器参数的变化，进行矫正，并保存校准结果。

网络分析仪校准工作中需要注意的是，在校准前，首先要检查仪器的外观，以确保仪器完整无损，确保仪器正常工作。

此外，校准过程中应根据所使用仪器的参数范围精确调整仪器，以确保仪器提供准确数据。

综上所述，网络分析仪校准是一项精密的工作，需要根据仪器的参数要求准确完成。

首先，确定网络分析仪的校准类型；其次，确定需要校准的仪器和信号线；再者，提取仪器的校准文件；最后，使用不同的仪器完成仪器参数的校准，并进行参数矫正。

如果在校准过程中能遵循以上步骤，可以有效的确保网络分析仪校准的准确性。

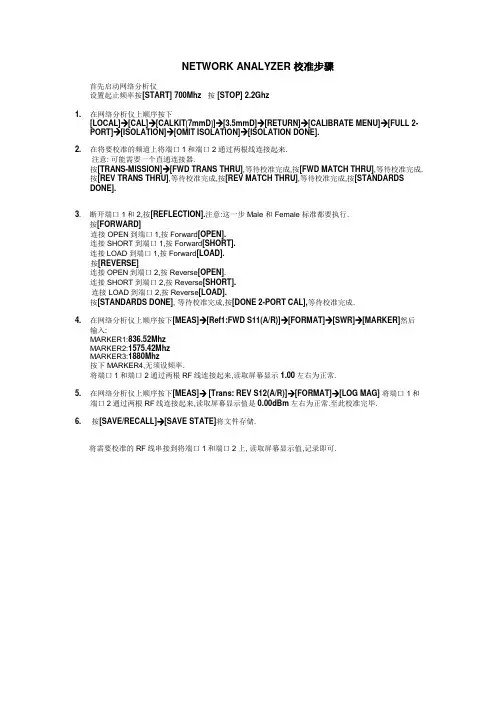

NETWORK ANALYZER 校准步骤首先启动网络分析仪设置起止频率按[START] 700Mhz 按 [STOP] 2.2Ghz1. 在网络分析仪上顺序按下[LOCAL]→[CAL]→[CALKIT[7mmD]]→[3.5mmD]→[RETURN]→[CALIBRATE MENU]→[FULL 2-PORT]→[ISOLATION]→[OMIT ISOLATION]→[ISOLATION DONE].2. 在将要校准的频道上将端口1和端口2通过两根线连接起来.注意: 可能需要一个直通连接器.按[TRANS-MISSION]→[FWD TRANS THRU],等待校准完成,按[FWD MATCH THRU],等待校准完成.按[REV TRANS THRU],等待校准完成,按[REV MATCH THRU],等待校准完成,按[STANDARDS DONE].3. 断开端口1和2,按[REFLECTION].注意:这一步Male 和 Female 标准都要执行.按[FORWARD]连接OPEN到端口1,按Forward[OPEN].连接SHORT到端口1,按Forward[SHORT].连接LOAD到端口1,按Forward[LOAD].按[REVERSE]连接OPEN到端口2,按Reverse[OPEN].连接SHORT到端口2,按Reverse[SHORT].连接LOAD到端口2,按Reverse[LOAD].按[STANDARDS DONE], 等待校准完成,按[DONE 2-PORT CAL],等待校准完成.4. 在网络分析仪上顺序按下[MEAS]→[Ref1:FWD S11(A/R)]→[FORMAT]→[SWR]→[MARKER]然后输入:MARKER1:836.52MhzMARKER2:1575.42MhzMARKER3:1880Mhz按下MARKER4,无须设频率.将端口1和端口2通过两根RF线连接起来,读取屏幕显示1.00左右为正常.5. 在网络分析仪上顺序按下[MEAS]→ [Trans: REV S12(A/R)]→[FORMAT]→[LOG MAG]将端口1和端口2通过两根RF线连接起来,读取屏幕显示值是0.00dBm左右为正常.至此校准完毕.6.按[SAVE/RECALL]→[SAVE STATE]将文件存储.将需要校准的RF线串接到将端口1和端口2上, 读取屏幕显示值,记录即可.。

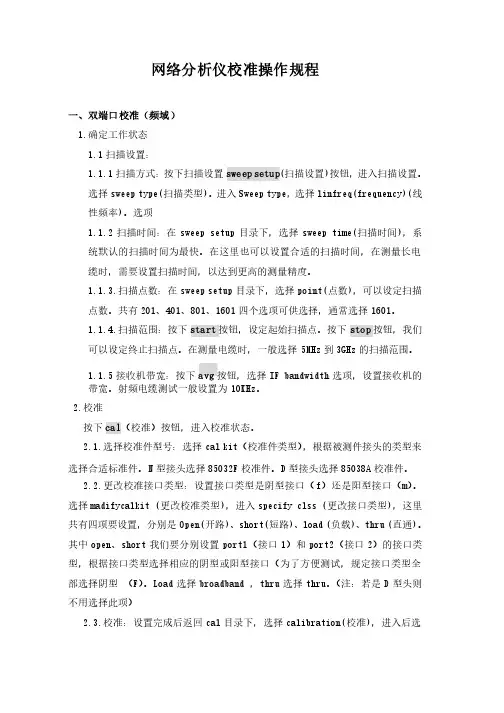

网络分析仪校准操作规程一、双端口校准（频域）1.1.确定工作状态确定工作状态确定工作状态1.1扫描设置：扫描设置：1.1.1扫描方式：按下扫描设置sweep setup (扫描设置扫描设置))按钮，进入扫描设置。

选择sweep type(type(扫描类型扫描类型扫描类型))。

进入Sweep type type，，选择linfreq(frequency)(linfreq(frequency)(线线性频率性频率))。

选项。

选项1.1.2扫描时间：在sweep setup 目录下，选择sweep time(sweep time(扫描时间扫描时间扫描时间))，系统默认的扫描时间为最快。

在这里也可以设置合适的扫描时间，在测量长电缆时，需要设置扫描时间，以达到更高的测量精度。

1.1.3.1.1.3.扫描点数：在扫描点数：在sweep setup 目录下，选择point(point(点数点数点数))，可以设定扫描点数。

共有201201、、401401、、801801、、1601四个选项可供选择，通常选择16011601。

1.1.4.1.1.4.扫描范围：按下扫描范围：按下start 按钮，设定起始扫描点。

按下stop 按钮，我们可以设定终止扫描点。

在测量电缆时，一般选择5MHz 到3GHz 的扫描范围。

的扫描范围。

1.1.5接收机带宽：按下avg 按钮，选择IF bandwidth 选项，设置接收机的带宽。

射频电缆测试一般设置为10KHz 10KHz。

2.2.校准校准校准按下按下cal （校准）按钮，进入校准状态。

（校准）按钮，进入校准状态。

2.1. 2.1.选择校准件型号：选择选择校准件型号：选择cal kit kit（校准件类型）（校准件类型），根据被测件接头的类型来选择合适标准件。

选择合适标准件。

N N 型接头选择85032F 校准件。

校准件。

D D 型接头选择85038A 校准件。

校准件。

2.2. 2.2.更改校准接口类型：设置接口类型是阴型接口（更改校准接口类型：设置接口类型是阴型接口（f ）还是阳型接口（）还是阳型接口（m m ）。

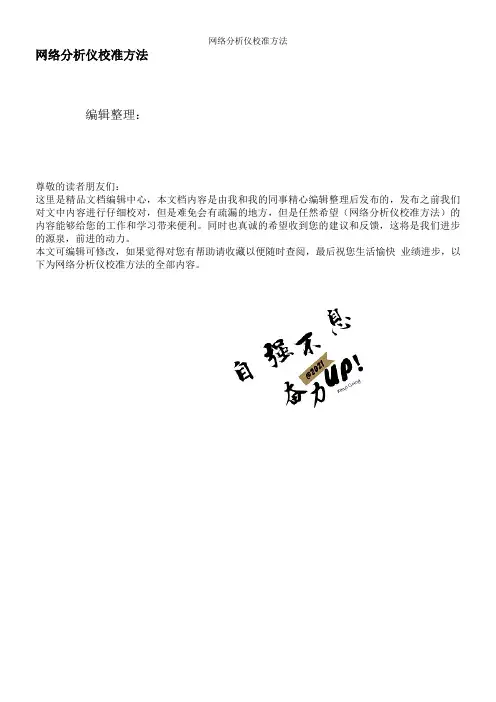

网络分析仪校准方法编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（网络分析仪校准方法）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为网络分析仪校准方法的全部内容。

培训资料1.仪表的设置:1。

1分屏开机后，默认状态为未撤分的单屏显示，这时应将屏幕设置为上下分屏显示，操作步骤如下：先按DISPLAY软键，然后在屏幕右侧的选项菜单中选取DUAL IPUAD SETUP项,将CHAN ON OFF开关打到ON就可将屏幕分为两屏1。

2 设置两屏对应项目1.2.1此项相关名词如下CHAN 1 ――信道1 CHAN 2 ――信道2S11 ――正向回波状态S12 ――正向通带状态S22 ――反向回波状态S21 ――反向通带状态LOG MAG――回波状态PHASE ――相位状态SWR ――驻波比状态DELAY ――时延状态1.2。

2信道设置原则1.2。

2。

1一般将CHAN 1（信道1）设置为SWR（驻波比状态）,将CHAN 2（信道2）设置为S12或S21（正、反向通带状态）。

当产品有特殊指标要求时也可根据实际情况选取各项目。

比如：800M双时延就需要设置DELAY（时延状态）和PHASE（相位状态）。

1.2.2。

2 S12和S21使用原则：一般将TX端（发射端口）设置成S21状态，RX端（接收端口）设置成S12状态。

此两个方式不同之处主要表现为插入损耗的大小和带外抑制的大小,相对S12状态来说,S21状态时的指标会较差一点.1.2。

3设置信道1步骤如下:在屏幕右侧选项菜单中，先按CHAN 1软键，再按MEAS软键选取S11项，将S11设置成驻波比状态，操作为按FORMAT软键会出现几个常用选项：LOG MAG、PHASE、DELAY、SWR。

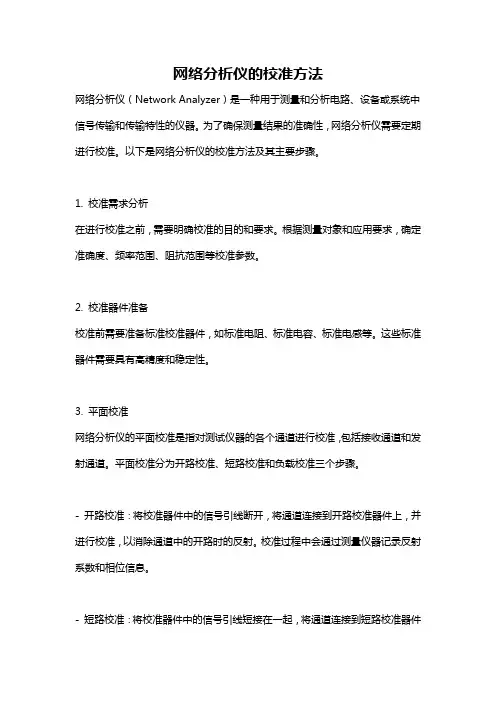

网络分析仪的校准方法网络分析仪（Network Analyzer）是一种用于测量和分析电路、设备或系统中信号传输和传输特性的仪器。

为了确保测量结果的准确性，网络分析仪需要定期进行校准。

以下是网络分析仪的校准方法及其主要步骤。

1. 校准需求分析在进行校准之前，需要明确校准的目的和要求。

根据测量对象和应用要求，确定准确度、频率范围、阻抗范围等校准参数。

2. 校准器件准备校准前需要准备标准校准器件，如标准电阻、标准电容、标准电感等。

这些标准器件需要具有高精度和稳定性。

3. 平面校准网络分析仪的平面校准是指对测试仪器的各个通道进行校准，包括接收通道和发射通道。

平面校准分为开路校准、短路校准和负载校准三个步骤。

- 开路校准：将校准器件中的信号引线断开，将通道连接到开路校准器件上，并进行校准，以消除通道中的开路时的反射。

校准过程中会通过测量仪器记录反射系数和相位信息。

- 短路校准：将校准器件中的信号引线短接在一起，将通道连接到短路校准器件上，并进行校准，以消除通道中的短路时的反射。

- 负载校准：将校准器件中的信号引线连接到标准负载上，将通道连接到负载校准器件上，并进行校准，以消除通道中的负载时的反射。

完成平面校准后，网络分析仪的通道会自动消除对应的开路、短路和负载时的反射影响，从而提高测量结果的准确性。

4. 扩展校准平面校准只能消除通道内的反射影响，而不考虑传输线路的传输特性。

为了更准确地反映被测设备或系统的性能，需要进行扩展校准。

扩展校准包括传输校准和参考平面校准。

- 传输校准：通过直接连接参考平面并扫描自由空间校准进行传输校准，以校准仪器的传输损耗和延迟。

在传输校准中，参考平面位于校准设备与被测设备之间。

- 参考平面校准：将校准器件的参考平面与校准设备的参考平面连接，并进行校准，从而消除校准设备参考平面的反射影响。

5. 频率响应校准频率响应校准是指校准仪器的输入和输出之间的功率响应，可以通过将信号引线连接到标准电阻、标准电容和标准电感等设备上进行校准。

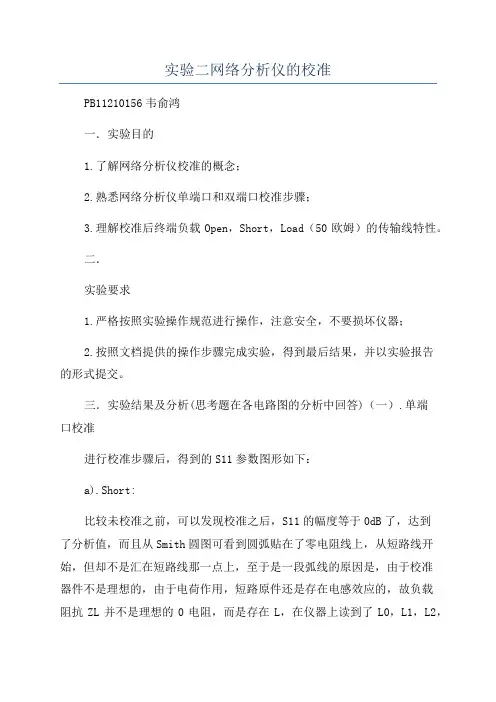

实验二网络分析仪的校准PB11210156韦俞鸿一．实验目的1.了解网络分析仪校准的概念；2.熟悉网络分析仪单端口和双端口校准步骤；3.理解校准后终端负载Open，Short，Load（50欧姆）的传输线特性。

二．实验要求1.严格按照实验操作规范进行操作，注意安全，不要损坏仪器；2.按照文档提供的操作步骤完成实验，得到最后结果，并以实验报告的形式提交。

三．实验结果及分析(思考题在各电路图的分析中回答)（一）.单端口校准进行校准步骤后，得到的S11参数图形如下：a).Short:比较未校准之前，可以发现校准之后，S11的幅度等于0dB了，达到了分析值，而且从Smith圆图可看到圆弧贴在了零电阻线上，从短路线开始，但却不是汇在短路线那一点上，至于是一段弧线的原因是，由于校准器件不是理想的，由于电荷作用，短路原件还是存在电感效应的，故负载阻抗ZL并不是理想的0电阻，而是存在L，在仪器上读到了L0，L1，L2，L3四个电感值，（单位分别为H,H/Hz,H/Hz2,H/Hz3,应是各阶电感值吧）使得ZL的虚部仍会受频率的影响，而这个误差是没有在校准过程中考虑掉的，所以随着扫描频率的范围（30k~3GHz），会出现一段等r线上的弧线。

b).Open:同上Short负载时分析，比较未校准之前，可以发现校准之后，S11的幅度等于0dB了，达到了分析值，而且圆弧也贴在了零电阻线上，从开路线开始，但却不是汇在开路线那一点上。

由于校准器件不是理想的，通过电荷作用，开路元件还是存在电容效应的，故负载阻抗ZL并不是理想的0电阻，而是存在C，在仪器上也能读到C0,C1,C2,C3的值（其中C0为fF级，其他三个更小，单位分别为F,F/Hz,F/Hz2,F/Hz3，使得ZL的虚部也仍会受频率的影响，所以随着扫描频率的范围（30k~3GHz），会出现一段等r线上的弧线。

c).Load(50欧姆)：同上Short负载时分析，可以发现校准之后，Smith作图更准确的汇聚在了r=1，某=0的匹配点上。
