板钢筋工程量计算

超全面的圈梁、梁、板钢筋计算公式圈梁钢筋很简单的,分主筋和箍筋两部分主筋计算:(梁长弯钩长搭接长(单根钢筋长每大于6米时))*设计根数*钢筋的比重箍筋计算:梁长/设计箍筋间距*每个箍筋的长度*钢筋的比重设计有外转角的附加钢筋时,按实际总根数*长度*比重就行啦钢筋计算公式一、梁(1) 框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度=通跨净跨长首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3 端支座锚固值;第二排为Ln/4 端支座锚固值3、下部钢筋下部钢筋长度=净跨长左右支座锚固值以上三类钢筋中均涉及到支座锚固问题,那么总结一下以上三类钢筋的支座锚固判断问题:支座宽≥Lae且≥0.5Hc 5d,为直锚,取Max{Lae,0.5Hc 5d }。

钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc 5d,为弯锚,取Max{Lae,支座宽度-保护层15d }。

钢筋的中间支座锚固值=Max{Lae,0.5Hc 5d }4、腰筋构造钢筋:构造钢筋长度=净跨长2×15d抗扭钢筋:算法同贯通钢筋5、拉筋拉筋长度=(梁宽-2×保护层) 2×11.9d(抗震弯钩值) 2d拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/ 2)×(构造筋根数/2);如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。

6、箍筋箍筋长度=(梁宽-2×保护层梁高-2×保护层)*2 2×11.9d 8d箍筋根数=(加密区长度/加密区间距1)×2 (非加密区长度/非加密区间距-1) 1注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8 d。

钢筋工程量计算规那么(一〕钢筋工程量计算规那么1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。

2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之，不另计算塔接长度。

钢筋电渣压力焊接、套筒挤压等接头，以个计算。

3、先法预应力钢筋，按构件外形尺寸计算长度，后法预应力钢筋按设计图规定的预应力钢筋预留道长度，并区别不同的锚具类型，分别按以下规定计算：〔1)低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留道长度减0.35m，螺杆另行计算。

〔2〕低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留道长度计算，螺杆另行计算。

〔3〕低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0. 15m，两端采用帮条锚具时预应力钢筋共增加0.3m计算。

〔4〕低合金钢筋采用后硅自锚时，预应力钢筋长度增加0. 35m计算。

〔5〕低合金钢筋或钢绞线采用JM， XM， QM型锚具道长度在20m以时，预应力钢筋长度增加lm；道长度20m以上时预应力钢筋长度增加1.8m计算。

〔6〕碳素钢丝采用锥形锚具，道长在20m以时，预应力钢筋长度增加lm；道长在20m以上时，预应力钢筋长度增加1．8m.〔7〕碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0. 35m计算。

〔二〕各类钢筋计算长度确实定钢筋长度=构件图示尺寸－保护层总厚度+两端弯钩长度+〔图纸注明的搭接长度、弯起钢筋斜长的增加值〕式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下：1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小于受力钢筋直径，并应符合下表的要求。

〔2〕处于室正常环境由工厂生产的预制构件，当砼强度等级不低于C20且施工质量有可靠保证时，其保护层厚度可按表中规定减少5mm，但预制构件中的预应力钢筋的保护层厚度不应小于15mm；处于露天或室高湿度环境的预制构件，当外表另作水泥砂浆抹面且有质量可靠保证措施时其保护层厚度可按表中室正常环境中的构件的保护层厚度数值采用。

钢筋工程量计算、算量规则、方法(一）钢筋工程量计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。

2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。

钢筋电渣压力焊接、套筒挤压等接头，以个计算。

3、先张法预应力钢筋，按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚具类型，分别按下列规定计算：（1)低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减0.35m，螺杆另行计算。

（2）低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。

（3）低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0. 15m，两端采用帮条锚具时预应力钢筋共增加0.3m计算。

（4）低合金钢筋采用后张硅自锚时，预应力钢筋长度增加0. 35m计算。

（5）低合金钢筋或钢绞线采用JM， XM， QM型锚具孔道长度在20m以内时，预应力钢筋长度增加lm；孔道长度20m以上时预应力钢筋长度增加1.8m计算。

（6）碳素钢丝采用锥形锚具，孔道长在20m以内时，预应力钢筋长度增加lm；孔道长在2 0m以上时，预应力钢筋长度增加1．8m.（7）碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0. 35m计算。

（二）各类钢筋计算长度的确定钢筋长度=构件图示尺寸－保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值）式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下：1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小于受力钢筋直径，并应符合下表的要求。

（2）处于室内正常环境由工厂生产的预制构件，当砼强度等级不低于C20且施工质量有可靠保证时，其保护层厚度可按表中规定减少5mm，但预制构件中的预应力钢筋的保护层厚度不应小于15mm；处于露天或室内高湿度环境的预制构件，当表面另作水泥砂浆抹面且有质量可靠保证措施时其保护层厚度可按表中室内正常环境中的构件的保护层厚度数值采用。

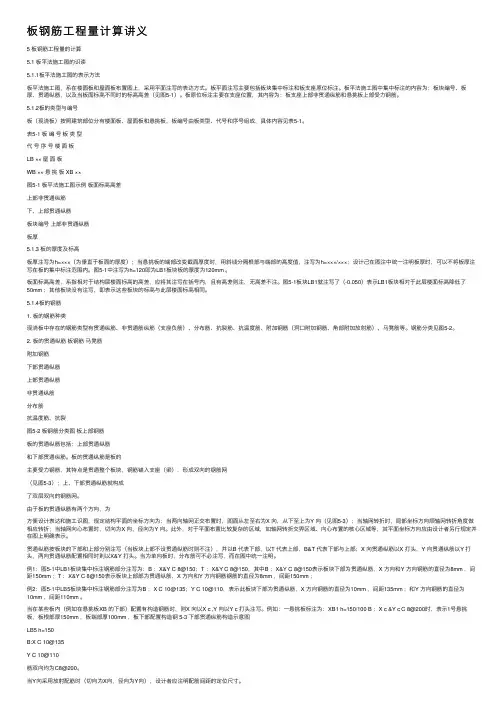

板钢筋⼯程量计算讲义5 板钢筋⼯程量的计算5.1 板平法施⼯图的识读5.1.1板平法施⼯图的表⽰⽅法板平法施⼯图，系在楼⾯板和屋⾯板布置图上，采⽤平⾯注写的表达⽅式。

板平⾯注写主要包括板块集中标注和板⽀座原位标注。

板平法施⼯图中集中标注的内容为：板块编号、板厚、贯通纵筋，以及当板⾯标⾼不同时的标⾼⾼差（见图5-1）。

板原位标注主要在⽀座位置，其内容为：板⽀座上部⾮贯通纵筋和悬挑板上部受⼒钢筋。

5.1.2板的类型与编号板（现浇板）按照建筑部位分有楼⾯板、屋⾯板和悬挑板，板编号由板类型、代号和序号组成，具体内容见表5-1。

表5-1 板编号板类型代号序号楼⾯板LB ×× 屋⾯板WB ×× 悬挑板 XB ××图5-1 板平法施⼯图⽰例板⾯标⾼⾼差上部⾮贯通纵筋下、上部贯通纵筋板块编号上部⾮贯通纵筋板厚5.1.3 板的厚度及标⾼板厚注写为h=×××（为垂直于板⾯的厚度）；当悬挑板的端部改变截⾯厚度时，⽤斜线分隔根部与端部的⾼度值，注写为h=×××/×××；设计⼰在图注中统⼀注明板厚时，可以不将板厚注写在板的集中标注范围内。

图5-1中注写为h=120即为LB1板块板的厚度为120mm 。

板⾯标⾼⾼差，系指相对于结构层楼⾯标⾼的⾼差，应将其注写在括号内，且有⾼差则注，⽆⾼差不注。

图5-1板块LB1就注写了（-0.050）表⽰LB1板块相对于此层楼⾯标⾼降低了50mm ；其他板块没有注写，即表⽰这些板块的标⾼与此层楼⾯标⾼相同。

5.1.4板的钢筋1. 板的钢筋种类现浇板中存在的钢筋类型有贯通纵筋、⾮贯通筋纵筋（⽀座负筋）、分布筋、抗裂筋、抗温度筋、附加钢筋（洞⼝附加钢筋、⾓部附加放射筋）、马凳筋等。

钢筋分类见图5-2。

2. 板的贯通纵筋板钢筋马凳筋附加钢筋下部贯通纵筋上部贯通纵筋⾮贯通纵筋分布筋抗温度筋、抗裂图5-2 板钢筋分类图板上部钢筋板的贯通纵筋包括：上部贯通纵筋和下部贯通纵筋。

钢筋工程量计算规则(一）钢筋工程量计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。

2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之，不另计算塔接长度。

钢筋电渣压力焊接、套筒挤压等接头，以个计算。

3、先法预应力钢筋，按构件外形尺寸计算长度，后法预应力钢筋按设计图规定的预应力钢筋预留道长度，并区别不同的锚具类型，分别按下列规定计算：（1)低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留道长度减0.35m，螺杆另行计算。

（2）低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留道长度计算，螺杆另行计算。

（3）低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0. 15m，两端采用帮条锚具时预应力钢筋共增加0.3m计算。

（4）低合金钢筋采用后硅自锚时，预应力钢筋长度增加0. 35m计算。

（5）低合金钢筋或钢绞线采用JM， XM， QM型锚具道长度在20m以时，预应力钢筋长度增加lm；道长度20m以上时预应力钢筋长度增加1.8m计算。

（6）碳素钢丝采用锥形锚具，道长在20m以时，预应力钢筋长度增加lm；道长在20m以上时，预应力钢筋长度增加1．8m.（7）碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0. 35m计算。

（二）各类钢筋计算长度的确定钢筋长度=构件图示尺寸－保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值）式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下：1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小于受力钢筋直径，并应符合下表的要求。

（2）处于室正常环境由工厂生产的预制构件，当砼强度等级不低于C20且施工质量有可靠保证时，其保护层厚度可按表中规定减少5mm，但预制构件中的预应力钢筋的保护层厚度不应小于15mm；处于露天或室高湿度环境的预制构件，当表面另作水泥砂浆抹面且有质量可靠保证措施时其保护层厚度可按表中室正常环境中的构件的保护层厚度数值采用。

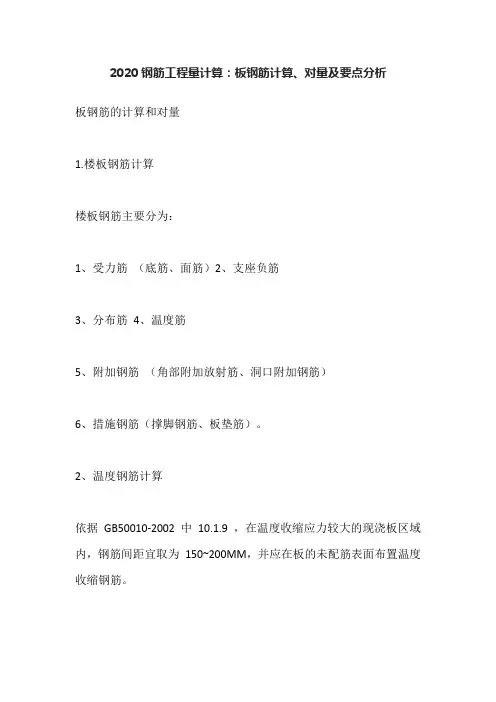

2020钢筋工程量计算：板钢筋计算、对量及要点分析板钢筋的计算和对量1.楼板钢筋计算楼板钢筋主要分为：1、受力筋（底筋、面筋）2、支座负筋3、分布筋4、温度筋5、附加钢筋（角部附加放射筋、洞口附加钢筋）6、措施钢筋（撑脚钢筋、板垫筋）。

2、温度钢筋计算依据GB50010-2002 中10.1.9 ，在温度收缩应力较大的现浇板区域内，钢筋间距宜取为150~200MM，并应在板的未配筋表面布置温度收缩钢筋。

板温度筋计算温度筋长度计算：长度=轴线长度-负筋标注长度*2+搭接长度*2（150）温度筋根数计算：根数=（净跨长度-负筋标注长）/温度筋间距-1板锅底状变形与最佳配筋（1）图左：板在竖向荷载作用下的锅底状变形（2）图中：1/2起步布置不符合变形法则（3）图右：中间加密才是好钢用在刀刃上，与变形吻合单向板与双向板的变形比较楼盖体系的特征和作用楼盖相当于水平隔板，它不仅聚集和传递惯性力到各个竖向抗侧力子结构，而且要使这些子结构能协同承受地震作用。

楼盖的刚度可保证建筑物的整体性能和水平力的有效传递。

下列部位须配置双层双向板钢筋（1）顶层板（2）地下室顶板（3）转换层（4）平面复杂的楼层（5）开洞过大的楼层。

（6）房屋的外角。

（7）管线密集的楼板。

（8）其它质量触目惊心，板负筋形同虚设！双层双向钢筋刚性好！3、板受力筋计算板底钢筋的长度计算长度=净跨+伸进长度*2+弯勾6.25d *2简支板或连续板下部纵向受力钢筋伸入支座的锚固长度不应小于5d，d为下部纵向受力钢筋的直径。

当连续板内温度、收缩应力较大时，伸入支座的锚固长度宜适当增加。

板底钢筋的支座－伸进长度其它情况伸进长度＝max（≥12d且≥梁（或墙）宽/2 ）伸进长度≥La（锚固长度）伸进长度＝过墙（或梁）中线＋5d伸进长度＝梁（或墙）宽－保护层伸进长度＝到墙（或梁）的中线板底钢筋根数计算第一根钢筋距梁或墙边50mm第一根钢筋距梁或墙边一个保护层第一根钢筋距梁角筋为1/2板筋间距4、板负筋计算板负筋长度的计算伸到或超过梁中线加弯钩，总锚长达到la .至支座中线能满足>=0.4la 时即可弯折，不必伸至对边再弯。

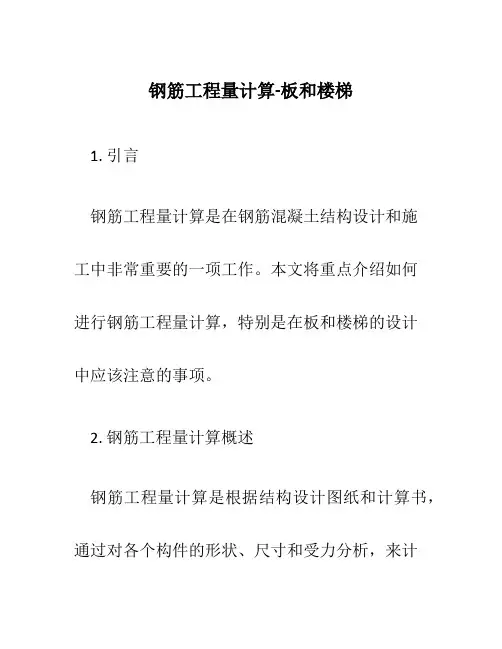

钢筋工程量计算-板和楼梯1. 引言钢筋工程量计算是在钢筋混凝土结构设计和施工中非常重要的一项工作。

本文将重点介绍如何进行钢筋工程量计算，特别是在板和楼梯的设计中应该注意的事项。

2. 钢筋工程量计算概述钢筋工程量计算是根据结构设计图纸和计算书，通过对各个构件的形状、尺寸和受力分析，来计算出所需的钢筋数量和尺寸规格。

在计算过程中，需要考虑构件的截面形状、受力条件、配筋率等因素。

3. 板的钢筋工程量计算在进行板的钢筋工程量计算时，需要先确定板的长、宽、厚度，以及所承受的荷载等。

然后根据设计要求，计算出板的配筋率和受力要求，进而确定所需的钢筋数量和尺寸规格。

在计算过程中，还要考虑板的受拉和受压区域的钢筋配筋方式，以及板边缘和开孔处的加强钢筋等。

3.1 受压区的钢筋计算方法受压区的钢筋计算，通常有两种常用方法：等效矩阵法和等效钢筋法。

等效矩阵法是将板的受压区域抽象为一个矩形或圆形区域，通过等效截面的原理计算所需的钢筋面积。

而等效钢筋法是将压力沿受力方向均匀分布到板的压力区域，然后通过平衡计算所需的钢筋面积。

3.2 受拉区的钢筋计算方法受拉区的钢筋计算通常采用等效受拉区的方法。

根据板的几何尺寸和受力要求，确定受拉区的形状和尺寸，然后通过受拉区的受力平衡计算所需的钢筋面积。

4. 楼梯的钢筋工程量计算在进行楼梯的钢筋工程量计算时，需要先确定楼梯的长、宽、高度和坡度等参数。

然后根据楼梯的结构形式（如梁板结构、悬挑结构等）和楼梯的受力特点，计算出楼梯梁、板和扶手等部分的钢筋数量和尺寸规格。

4.1 楼梯梁的钢筋计算楼梯梁的钢筋计算通常按照梁的设计方法进行。

根据楼梯梁的受力状态和设计要求，计算出所需的钢筋数量和尺寸规格。

4.2 楼梯板的钢筋计算楼梯板的钢筋计算需要考虑板的受力分布和截面形状。

根据楼梯的宽度、坡度和所承受的荷载等参数，计算出楼梯板的受力和所需的钢筋数量。

4.3 楼梯扶手的钢筋计算楼梯扶手的钢筋计算需要根据扶手的高度、宽度和所承受的荷载等参数，计算出扶手的受力和所需的钢筋数量。
