各种破碎机结构原理培训演示文稿

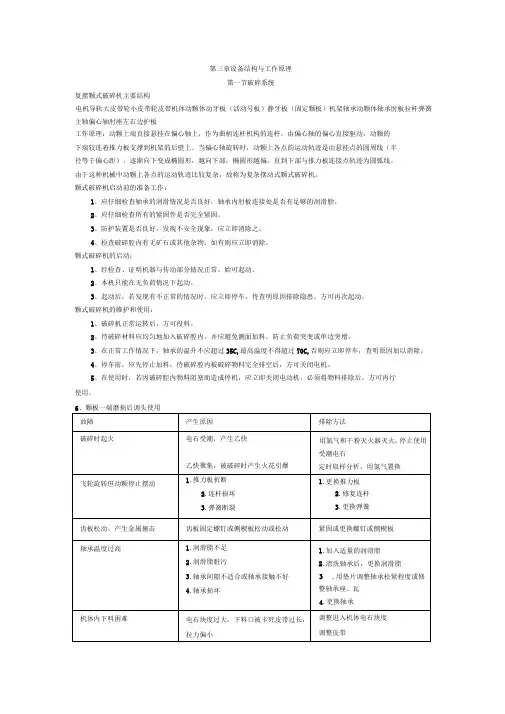

第三章设备结构与工作原理第一节破碎系统复摆颗式破碎机主要结构电机导轨大皮带轮小皮带轮皮带机体动颗体动牙板（活动号板）静牙板（固定颗板）机架轴承动颗体轴承肘板拉杆弹簧主轴偏心轴肘座左右边护板工作原理：动颗上端直接悬挂在偏心轴上，作为曲柄连杆机构的连杆，由偏心轴的偏心直接驱动，动颗的下端较连着推力板支撑到机架的后壁上。

当偏心轴旋转时，动颗上各点的运动轨迹是由悬挂点的圆周线（半径等于偏心距），逐渐向下变成椭圆形，越向下部，椭圆形越偏，直到下部与推力板连接点轨迹为圆弧线。

由于这种机械中动颗上各点的运动轨迹比较复杂，故称为复杂摆动式颗式破碎机。

颗式破碎机启动前的准备工作：1、应仔细检查轴承的润滑情况是否良好，轴承内肘板连接处是否有足够的润滑脂。

2、应仔细检查所有的紧固件是否完全紧固。

3、防护装置是否良好，发现不安全现象，应立即消除之。

4、检查破碎腔内有无矿石或其他杂物，如有则应立即消除。

颗式破碎机的启动：1、经检查、证明机器与传动部分情况正常，始可起动。

2、本机只能在无负荷情况下起动。

3、起动后，若发现有不正常的情况时，应立即停车，待查明原因排除隐患，方可再次起动。

颗式破碎机的维护和使用：1、破碎机正常运转后，方可投料。

2、待破碎材料应均匀地加入破碎腔内，并应避免侧面加料，防止负荷突变或单边突增。

3、在正常工作情况下，轴承的温升不应超过35C,最高温度不得超过70C,否则应立即停车，查明原因加以消除。

4、停车前，应先停止加料，待破碎腔内被破碎物料完全排空后，方可关闭电机。

5、在使用时，若因破碎腔内物料阻塞而造成停机，应立即关闭电动机，必须将物料排除后，方可再行使用。

DJ型波状挡边大倾角带式输送机主要结构传动滚筒改向滚筒压带轮滚筒平行上托辐下托辐缓冲托辐凸弧段托辐挡轮清灰装置（空段清扫器）拉紧装置振动清扫器驱动装置减速机逆止器电机阻燃、耐热、耐磨输送带（波状档边输送带）尾部机架尾部链轮头部链轮拉紧装置上、下导轨鳞板组合驱动装置改向滚筒橡胶缓冲托辐槽形托辐可逆自动上下调心托辐中间拉紧装置内清扫器平行下托辐阻燃、耐高温、耐磨输送带弹簧清扫器外装式电动滚筒驱动装置除尘器计量皮带机机械秤体、称重传感器、数字脉冲测速传感器、称重仪表、祛码波状皮带驱动装置传动滚筒平行托辐拉紧装置。

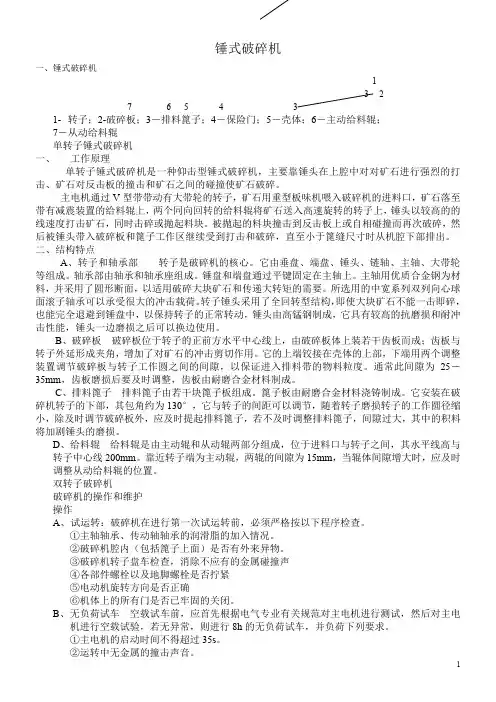

锤式破碎机一、锤式破碎机13 27 6 5 4 31-转子；2-破碎板；3－排料篦子；4－保险门；5－壳体；6－主动给料辊；7－从动给料辊单转子锤式破碎机一、工作原理单转子锤式破碎机是一种仰击型锤式破碎机，主要靠锤头在上腔中对对矿石进行强烈的打击、矿石对反击板的撞击和矿石之间的碰撞使矿石破碎。

主电机通过V型带带动有大带轮的转子，矿石用重型板味机喂入破碎机的进料口，矿石落至带有减震装置的给料辊上，两个同向回转的给料辊将矿石送入高速旋转的转子上，锤头以较高的的线速度打击矿石，同时击碎或抛起料块。

被抛起的料块撞击到反击板上或自相碰撞而再次破碎，然后被锤头带入破碎板和篦子工作区继续受到打击和破碎，直至小于篦缝尺寸时从机腔下部排出。

二、结构特点A、转子和轴承部转子是破碎机的核心。

它由垂盘、端盘、锤头、链轴、主轴、大带轮等组成。

轴承部由轴承和轴承座组成。

锤盘和端盘通过平键固定在主轴上。

主轴用优质合金钢为材料，并采用了圆形断面，以适用破碎大块矿石和传递大转矩的需要。

所选用的中宽系列双列向心球面滚子轴承可以承受很大的冲击载荷。

转子锤头采用了全回转型结构，即使大块矿石不能一击即碎，也能完全退避到锤盘中，以保持转子的正常转动，锤头由高锰钢制成，它具有较高的抗磨损和耐冲击性能，锤头一边磨损之后可以换边使用。

B、破碎板破碎板位于转子的正前方水平中心线上，由破碎板体上装若干齿板而成；齿板与转子外延形成夹角，增加了对矿石的冲击剪切作用。

它的上端铰接在壳体的上部，下端用两个调整装置调节破碎板与转子工作圆之间的间隙，以保证进入排料带的物料粒度。

通常此间隙为25－35mm，齿板磨损后要及时调整，齿板由耐磨合金材料制成。

C、排料篦子排料篦子由若干块篦子板组成。

篦子板由耐磨合金材料浇铸制成。

它安装在破碎机转子的下部，其包角约为130°，它与转子的间距可以调节，随着转子磨损转子的工作圆径缩小，除及时调节破碎板外，应及时提起排料篦子，若不及时调整排料篦子，间隙过大，其中的积料将加剧锤头的磨损。

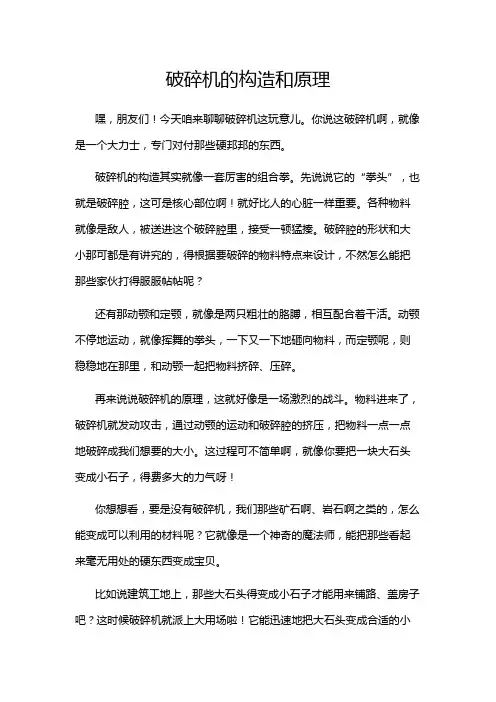

破碎机的构造和原理嘿，朋友们！今天咱来聊聊破碎机这玩意儿。

你说这破碎机啊，就像是一个大力士，专门对付那些硬邦邦的东西。

破碎机的构造其实就像一套厉害的组合拳。

先说说它的“拳头”，也就是破碎腔，这可是核心部位啊！就好比人的心脏一样重要。

各种物料就像是敌人，被送进这个破碎腔里，接受一顿猛揍。

破碎腔的形状和大小那可都是有讲究的，得根据要破碎的物料特点来设计，不然怎么能把那些家伙打得服服帖帖呢？还有那动颚和定颚，就像是两只粗壮的胳膊，相互配合着干活。

动颚不停地运动，就像挥舞的拳头，一下又一下地砸向物料，而定颚呢，则稳稳地在那里，和动颚一起把物料挤碎、压碎。

再来说说破碎机的原理，这就好像是一场激烈的战斗。

物料进来了，破碎机就发动攻击，通过动颚的运动和破碎腔的挤压，把物料一点一点地破碎成我们想要的大小。

这过程可不简单啊，就像你要把一块大石头变成小石子，得费多大的力气呀！你想想看，要是没有破碎机，我们那些矿石啊、岩石啊之类的，怎么能变成可以利用的材料呢？它就像是一个神奇的魔法师，能把那些看起来毫无用处的硬东西变成宝贝。

比如说建筑工地上，那些大石头得变成小石子才能用来铺路、盖房子吧？这时候破碎机就派上大用场啦！它能迅速地把大石头变成合适的小石子，让建筑工程顺利进行。

这不就像是给建筑工程开了一条快车道吗？还有在矿山里，那么多的矿石，不破碎怎么能进行后续的加工和提炼呢？破碎机就在这里大显身手啦，把矿石破碎得恰到好处，为后续的工作做好准备。

而且啊，现在的破碎机技术那可是越来越先进啦！什么节能啊、高效啊、环保啊，各种优点都有。

就像我们的生活一样，越来越好啦！总之呢，破碎机这东西可真是个宝贝，虽然它看起来其貌不扬，但作用那是大大的。

它为我们的生活和生产提供了很多便利，让那些硬邦邦的东西都能乖乖听话，变成我们需要的样子。

所以啊，可别小看了这破碎机，它可是个厉害的角色呢！。
