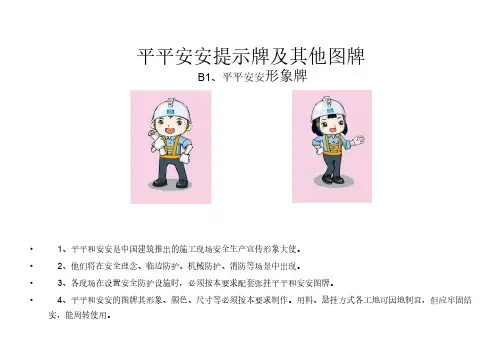

平平安安提示牌及其他图牌B1、平平安安形象牌• 1、平平和安安是中国建筑推出的施工现场安全生产宣传形象大使。

• 2、他们将在安全理念、临边防护、机械防护、消防等场景中出现。

• 3、各现场在设置安全防护设施时，必须按本要求配套张挂平平和安安图牌。

• 4、平平和安安的图牌其形象、颜色、尺寸等必须按本要求制作。

用料、悬挂方式各工地可因地制宜，但应牢固结实，能周转使用。

B2、平平安安提示牌•说明：•1、设置方式：施工现场如果设置广告（宣传）牌，则安全理念牌与广告（宣传）牌同步设置，放置在首位，与广告（宣传）牌尺寸一致；现场不设置广告（宣传）牌，安全理念牌可单独设置在大门口、安全教育（喊话）场地边或办公区。

•2、安全理念牌最小尺寸：宽×高=3000mm×2000mm。

•说明：•1、悬挂于施工现场大门口右侧。

•2、宽×高=550mm×800mm；采用铝塑•板制作，周边用30mm不锈钢包边。

•说明：•1、悬挂于施工现场高大设备底部、外脚手架底部等部位。

脚手架每面至少一个。

•2、宽×高=550mm×800mm；采用铝塑板制作，周边用30mm不锈钢包边。

•说明：•1、悬挂于施工现场施工升降机梯笼周•边防护栏杆上、安全通道口、外脚•手架首层周边外侧等处。

脚手架首•层每隔30米一处，每面不少于2处。

•2、宽×高=550mm×800mm；采用铝塑板•制作，周边用30mm不锈钢包边。

•说明：•1、悬挂于外脚手架内侧，面向结构主•体，每隔30米一处，每层每面至少•两处。

•2、宽×高=550mm×800mm；采用铝塑板•制作，周边用30mm不锈钢包边。

•说明：•1、悬挂于安全通道和斜道入口处。

•2、宽×高=550mm×800mm；采用铝塑板•制作，周边用30mm不锈钢包边。

•说明：•1、悬挂于库房、木工模板加工区、易燃易爆物品存放区、装饰装修作业区等。

第一部分土建钢筋直螺纹连接1、钢筋下料要求端部平整,不得有马蹄形或挠曲,不得用气割下料,可现场用砂轮锯或无齿锯下料。

２、加工钢筋螺纹时，应采用水溶性切削润滑液;不得用机油润滑液或不加润滑液套丝。

3、自检合格的丝头,应由质检员随机抽样进行检验,以一个工作班加工的丝头为一个验收批,随机抽检１0％,当合格率小于95%时,应加倍抽检，复检中合格率仍小于95％时，应对全部丝头进行逐个检验。

合格者方可使用。

4、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头,应戴上保护帽加以保护。

标准型接头的丝头有效螺纹长度应不小于1／2 连接套筒长度,且允许误差为＋2P。

5、钢筋规格与连接套筒的规格一致,钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配.并确保钢筋连接套筒的丝扣干净、完好无损。

６、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后,应使两个丝头在套筒中央位置互相顶紧,两端外露丝扣不超过 2 个完整丝扣。

7、为了防止接头漏拧,每个接头拧紧之后，一定要在接头上做红漆标记,不合格的做白色标记以便检查。

墙柱板钢筋定位1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图,由技术负责人审核后加工制作或购置成品。

2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位．墙体钢筋与梯形筋的梯档筋需绑扎固定,竖向梯形筋设置间距不大于 2 米且每段墙不少于 2 个,梯形筋位置宜避开钢筋搭接长度范围内。

3、墙体钢筋网片绑扎完毕后,即可加设水泥撑和保护层垫块,水泥撑与墙体钢筋用绑丝绑牢,间距不宜超过８0cm，梅花形布置（或设水平梯子筋,间距不大于2米且每段墙不少于２个);保护层垫块均匀固定在钢筋网片上，间距不超过100cm．4、框架柱钢筋绑扎关键在于控制纵向主筋垂直和相对位置,在高出楼板顶面5cm 处和50cm 处分别加设一道钢筋定位框,在箍筋绑扎前利用定距框来限制立筋位置，定距框与脚手架间临时进行固定,保证定距框水平及与柱边线对应．5、现浇板底层钢筋铺设完放置马镫,其间距不大于5００mm，与上层板筋绑扎牢固.剪力墙钢筋定位柱板钢筋定位构造柱钢筋预留1、构造柱预留筋制作弯锚满足图纸和规范要求;构造柱顶部连接预埋钢板(与钢筋）焊接质量保证。

中建八局施工质量标准化图册（土建、安装、样板）第一部分土建1. 钢筋直螺纹连接一、操作要点1、钢筋下料要求端部平整，不得有马蹄形或挠曲，不得用气割下料，可现场用砂轮锯或无齿锯下料。

2、加工钢筋螺纹时，应采用水溶性切削润滑液；不得用机油润滑液或不加润滑液套丝。

3、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批，随机抽检10%，当合格率小于95%时，应加倍抽检，复检中合格率仍小于95%时，应对全部丝头进行逐个检验。

合格者方可使用。

4、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头，应戴上保护帽加以保护。

标准型接头的丝头有效螺纹长度应不小于1/2 连接套筒长度，且允许误差为+2P。

5、钢筋规格与连接套筒的规格一致，钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配。

并确保钢筋连接套筒的丝扣干净、完好无损。

6、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后，应使两个丝头在套筒中央位置互相顶紧，两端外露丝扣不超过2 个完整丝扣。

7、为了防止接头漏拧，每个接头拧紧之后，一定要在接头上做红漆标记，不合格的做白色标记以便检查。

二、质量效果2. 墙柱板钢筋定位一、操作要点1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图，由技术负责人审核后加工制作或购置成品。

2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位。

墙体钢筋与梯形筋的梯档筋需绑扎固定，竖向梯形筋设置间距不大于2 米且每段墙不少于2 个，梯形筋位置宜避开钢筋搭接长度范围内。

3、墙体钢筋网片绑扎完毕后，即可加设水泥撑和保护层垫块，水泥撑与墙体钢筋用绑丝绑牢，间距不宜超过80cm，梅花形布置（或设水平梯子筋，间距不大于2 米且每段墙不少于2 个）；保护层垫块均匀固定在钢筋网片上，间距不超过100cm。

4、框架柱钢筋绑扎关键在于控制纵向主筋垂直和相对位置，在高出楼板顶面5cm 处和50cm 处分别加设一道钢筋定位框，在箍筋绑扎前利用定距框来限制立筋位置，定距框与脚手架间临时进行固定，保证定距框水平及与柱边线对应。

施工质量标准化图册（土建、安装、样板）施工质量标准化图册，第一部分土建内容包括钢筋工程、模板工程、混凝土工程、砌筑工程、防水工程;第二部分安装内容包括给排水及水暖工程、建筑电气工程；第三部分为样板展示，三维做法照片丰富.第一部分土建1、钢筋下料要求端部平整，不得有马蹄形或挠曲，不得用气割下料，可现场用砂轮锯或无齿锯下料。

2、加工钢筋螺纹时，应采用水溶性切削润滑液；不得用机油润滑液或不加润滑液套丝.3、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批,随机抽检10％,当合格率小于95％时，应加倍抽检,复检中合格率仍小于95％时，应对全部丝头进行逐个检验。

合格者方可使用。

4、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头,应戴上保护帽加以保护。

标准型接头的丝头有效螺纹长度应不小于1/2 连接套筒长度，且允许误差为+2P。

5、钢筋规格与连接套筒的规格一致,钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配。

并确保钢筋连接套筒的丝扣干净、完好无损。

6、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后，应使两个丝头在套筒中央位置互相顶紧，两端外露丝扣不超过2 个完整丝扣。

7、为了防止接头漏拧,每个接头拧紧之后,一定要在接头上做红漆标记,不合格的做白色标记以便检查。

1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图，由技术负责人审核后加工制作或购置成品.2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位。

墙体钢筋与梯形筋的梯档筋需绑扎固定,竖向梯形筋设置间距不大于2 米且每段墙不少于2 个，梯形筋位置宜避开钢筋搭接长度范围内。

3、墙体钢筋网片绑扎完毕后,即可加设水泥撑和保护层垫块，水泥撑与墙体钢筋用绑丝绑牢,间距不宜超过80cm,梅花形布置（或设水平梯子筋，间距不大于2 米且每段墙不少于2 个);保护层垫块均匀固定在钢筋网片上，间距不超过100cm.4、框架柱钢筋绑扎关键在于控制纵向主筋垂直和相对位置，在高出楼板顶面5cm 处和50cm 处分别加设一道钢筋定位框，在箍筋绑扎前利用定距框来限制立筋位置，定距框与脚手架间临时进行固定,保证定距框水平及与柱边线对应.5、现浇板底层钢筋铺设完放置马镫,其间距不大于500mm，与上层板筋绑扎牢固。

一、混凝土结构第一节钢筋工程1. 钢筋加工1.1 工艺流程：钢筋下料计算—钢筋进场验收—钢筋调直、切断—钢筋焊接—钢筋冷弯成型 1.3 质量要求抗震箍筋弯钩示意图1.2 控制要点 1.2.2 直螺纹加工钢筋弯曲成型后的允许偏差为:全长±1.2.1 弯钩做法钢筋套丝前，端部应用无齿锯切割平整，10mm;弯起钢筋弯起点位移20mm；箍筋内对于一般结构构件，箍筋弯钩的弯折角不得倾斜或弯曲；径尺寸±3mm。

度不应小于90°，弯折后平直段长度不应加工钢筋螺纹的丝头、牙形、螺距等必小于钢筋直径的 5 倍；对有抗震设防要求须与连接套牙形、螺距一致，且经配套的或设计有专门要求的结构构件，箍筋弯钩量规检验合格；的弯折角度不应小于135°，弯折后平直段经自检合格的钢筋丝头，应对每种规格长度不应小于箍筋直径的10 倍和75mm 的加工批量随机抽样10%且不少于10 个；较大值。

弯曲点距钢筋接头端头不得小于把钢筋端部加工好的螺纹套上塑料保钢筋直径 10 倍。

护套，以免损坏螺纹或被污物污染。

~ 1 ~2.1.3 质量要求 2.2 电渣压力焊连接套筒每端不得有一扣以上的完整丝扣 2.2.1 工艺流程外露。

拧紧扭矩值应符合钢筋机械连接通选择焊接参数→安装夹具和钢筋→安用技术规程。

经检验合格的接头进行标识。

放引弧铁丝球→安放焊接盒、填装焊剂→试焊→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查2.2.2 控制要点2. 钢筋连接钢筋的级别直径下料长度必须符合料2.1 直螺纹连接表要求，端部应平直无马蹄形弯曲弯扭变2.1.1 工艺流程：钢筋下料—钢筋丝头形，端部200mm 无腐蚀，砼浆。

加工—钢筋丝头检验—钢筋连接—钢筋连焊剂应存放在干燥的库房内防止受潮接接头检验。

使用前应进行烘干处理，重复回收使用时，2.1.2 控制要点应除去熔渣和杂物，并应和新焊剂混合均连接钢筋时，钢筋规格和套筒的规格应匀后使用。

施工质量标准化图集（最终版）建筑工程施工质量标准化图集目录4、拼模质量展示 (39)第一版前言三、铝模拆除 (40)4第一章木模板工程标准工艺及施工要点四、细部结构展示 (42)5一、测量放线五、脱模质量展示 (43)5二、墙柱模板第三章钢筋工程标准工艺及施工要点 (44)7三、梁板模板一、钢筋加工 (44)15四、预留洞口模板1、原材料堆码与标识 (44)19五、楼梯模板2、半成品加工及检查 (45)20六、吊模施工二、钢筋连接 (47)22七、模板支撑系统1、钢筋绑扎搭接 (47)24八、模板拆除要求2、钢筋焊接 (48)26第二章铝模工程标准工艺及施工要点3、钢筋机械连接 (49)28一、测量放线三、钢筋绑扎 (52)28二、模板安装1、墙柱钢筋绑扎 (52)291、安装工具2、梁板钢筋绑扎 (54)292、墙柱模板安装3、特殊部位处理 (57)303、梁板模板安装4、成品保护 (58)345、过程检查及隐蔽验收 (59)1第四章混凝土工程标准工艺及施工要点....................................................... 60 4、过程控制 (82)一、混凝土浇筑前准备.............................................................................60 五、构造柱浇筑.. (83)二、混凝土浇筑.........................................................................................62 1、模板安装 (83)1、入模............................................................................................... 622、混凝土浇筑.. (84)2、振捣 (63)六、高精度砌体做法介绍与成品展示.. (85)3、收面 (64)七、工完场清 (88)4、养护 (66)第六章抹灰工程标准工艺及施工要点.. (89)5、工完场清及成品展示与保护 (67)一、抹灰施工准备. (89)6、后浇带浇筑 (68)1、测量放线 (89)7、通病预防....................................................................................... 70 2、基层处理及挂网 (90)第五章砌体工程标准工艺及施工要点........................................................... 73 3、甩浆.. (91)一、测量放线.............................................................................................73 4、灰饼及充筋.. (92)二、防水砼反坎浇筑.................................................................................74 5、注意事项 (94)三、拉墙筋及构造柱钢筋设置.................................................................75 二、抹灰施工 (95)四、砌筑方法及要点.................................................................................77 1、大面抹灰 (95)1、绘制排砖图砌筑样板间 (77)2、阴阳角及细部处理.. (97)2、砌筑方法....................................................................................... 783、养护及成品保护 (98)3、砌筑要点....................................................................................... 794、通病预防 (99)2第七章公共部位工程标准工艺及施工要点................................................. 101 1、基层处理. (126)一、公共部位施工................................................................................... 101 2、涂刷底油. (127)1、楼梯抹灰施工 (101)3、细部增强处理.. (128)2、楼梯间腻子施工 (103)4、外墙后浇带处超前防水做法.. (129)3、楼梯及电梯前室贴砖施工 (105)5、铺贴卷材. (130)二、公共部位施工质量展示................................................................... 107 6、检查修整及工完场清.. (131)第八章外墙保温与饰面工程标准工艺及施工要点.................................... 108 二、屋面防水卷材施工 (132)一、外墙保温工程................................................................................... 108 1、屋面找坡. (132)1、基层墙面处理 (108)2、细部处理. (134)2、粘贴保温板 (109)3、刷底油铺卷材.. (135)3、门窗洞口处理及防火隔离带设置 (112)4、关键部位做法.. (136)4、特殊部位网格布铺设 (113)5、闭水实验及成品展示.. (138)5、锚栓安装及抹抗裂砂浆 (114)三、厨房、卫生间、阳台防水涂料施工.. (140)二、外墙饰面工程................................................................................... 115 1、管道吊洞. (140)1、外墙涂料、真石漆 (115)2、清理基层. (142)2、外墙面砖、文化石 (119)3、涂刷防水涂料.. (143)第九章防水工程标准工艺及施工要点......................................................... 126 4、质量检验及成品保护.. (144)一、地下室防水卷材施工 (126)3前言为进一步提高公司质量管理水平，加强现场施工质量管理工作，公司特组织相关人员根据项目现场质量实际情况，及相关规范和施工工艺标准编写了《建筑工程施工质量标准化图集（第一版）》，在阐述标准化工艺及施工要点的同时，配以大量样板工程优秀施工图片，力求做到图文并茂、形象直观。

建筑工程施工质量标准化图集目录4、拼模质量展示 (39)第一版前言三、铝模拆除 (40)4第一章木模板工程标准工艺及施工要点四、细部结构展示 (42)5一、测量放线五、脱模质量展示 (43)5二、墙柱模板第三章钢筋工程标准工艺及施工要点 (44)7三、梁板模板一、钢筋加工 (44)15四、预留洞口模板1、原材料堆码与标识 (44)19五、楼梯模板2、半成品加工及检查 (45)20六、吊模施工二、钢筋连接 (47)22七、模板支撑系统1、钢筋绑扎搭接 (47)24八、模板拆除要求2、钢筋焊接 (48)26第二章铝模工程标准工艺及施工要点3、钢筋机械连接 (49)28一、测量放线三、钢筋绑扎 (52)28二、模板安装1、墙柱钢筋绑扎 (52)291、安装工具2、梁板钢筋绑扎 (54)292、墙柱模板安装3、特殊部位处理 (57)303、梁板模板安装4、成品保护 (58)345、过程检查及隐蔽验收 (59)1第四章混凝土工程标准工艺及施工要点....................................................... 60 4、过程控制 (82)一、混凝土浇筑前准备............................................................................. 60 五、构造柱浇筑.. (83)二、混凝土浇筑......................................................................................... 62 1、模板安装 (83)1、入模............................................................................................... 62 2、混凝土浇筑.. (84)2、振捣............................................................................................... 63 六、高精度砌体做法介绍与成品展示.. (85)3、收面............................................................................................... 64 七、工完场清 (88)4、养护............................................................................................... 66 第六章抹灰工程标准工艺及施工要点.. (89)5、工完场清及成品展示与保护....................................................... 67 一、抹灰施工准备. (89)6、后浇带浇筑................................................................................... 68 1、测量放线 (89)7、通病预防....................................................................................... 70 2、基层处理及挂网 (90)第五章砌体工程标准工艺及施工要点........................................................... 73 3、甩浆.. (91)一、测量放线............................................................................................. 73 4、灰饼及充筋.. (92)二、防水砼反坎浇筑................................................................................. 74 5、注意事项 (94)三、拉墙筋及构造柱钢筋设置................................................................. 75 二、抹灰施工 (95)四、砌筑方法及要点................................................................................. 77 1、大面抹灰 (95)1、绘制排砖图砌筑样板间............................................................... 77 2、阴阳角及细部处理.. (97)2、砌筑方法....................................................................................... 78 3、养护及成品保护 (98)3、砌筑要点....................................................................................... 79 4、通病预防 (99)2第七章公共部位工程标准工艺及施工要点................................................. 101 1、基层处理. (126)一、公共部位施工................................................................................... 101 2、涂刷底油. (127)1、楼梯抹灰施工............................................................................. 101 3、细部增强处理.. (128)2、楼梯间腻子施工......................................................................... 103 4、外墙后浇带处超前防水做法.. (129)3、楼梯及电梯前室贴砖施工......................................................... 105 5、铺贴卷材. (130)二、公共部位施工质量展示................................................................... 107 6、检查修整及工完场清.. (131)第八章外墙保温与饰面工程标准工艺及施工要点.................................... 108 二、屋面防水卷材施工 (132)一、外墙保温工程................................................................................... 108 1、屋面找坡. (132)1、基层墙面处理............................................................................. 108 2、细部处理. (134)2、粘贴保温板................................................................................. 109 3、刷底油铺卷材.. (135)3、门窗洞口处理及防火隔离带设置............................................. 112 4、关键部位做法.. (136)4、特殊部位网格布铺设................................................................. 113 5、闭水实验及成品展示.. (138)5、锚栓安装及抹抗裂砂浆............................................................. 114 三、厨房、卫生间、阳台防水涂料施工.. (140)二、外墙饰面工程................................................................................... 115 1、管道吊洞. (140)1、外墙涂料、真石漆..................................................................... 115 2、清理基层. (142)2、外墙面砖、文化石..................................................................... 119 3、涂刷防水涂料.. (143)第九章防水工程标准工艺及施工要点......................................................... 126 4、质量检验及成品保护.. (144)一、地下室防水卷材施工 (126)3前言为进一步提高公司质量管理水平，加强现场施工质量管理工作，公司特组织相关人员根据项目现场质量实际情况，及相关规范和施工工艺标准编写了《建筑工程施工质量标准化图集（第一版）》，在阐述标准化工艺及施工要点的同时，配以大量样板工程优秀施工图片，力求做到图文并茂、形象直观。

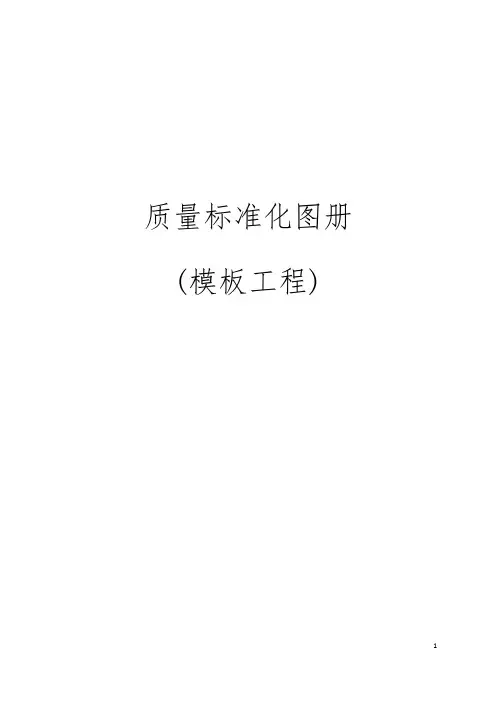

质量标准化图册(模板工程)目录1. 材料进场................................................................2. 楼板模板................................................................3. 梁模板施工..............................................................4. 剪力墙模板..............................................................5. 柱子模板施工............................................................6. 挂模施工................................................................7. 墙体预留洞支模..........................................................8. 楼梯模板施工............................................................9. 后浇带模板施工..........................................................10. 二次结构模板施工.......................................................11. 电梯井支撑示意图.......................................................12. 实测实量...............................................................1.材料进场碗扣钢管方木顶托模板圆盘锯模板排布图模板统一编号形式，方便安装。
