理光1015维修代码

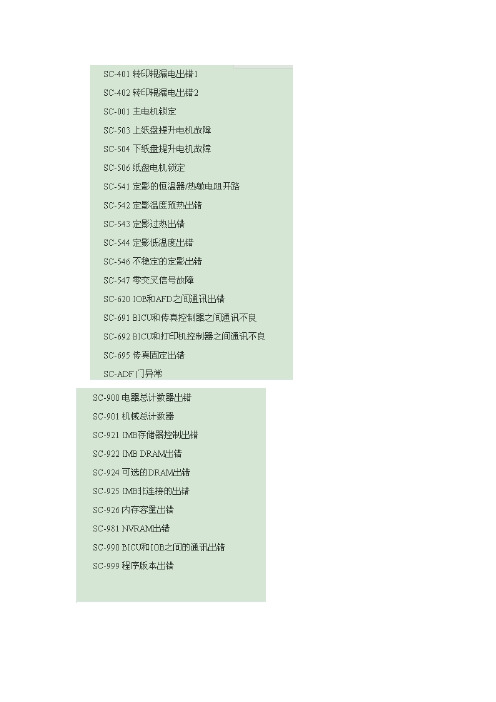

理光1015 故障代码维修进入方式：黄1-0-7-红五秒SC-101爆光灯出错SC-120 扫描仪原位出错1SC-121 扫描仪原位出错2SC-122 扫描仪原位出错3SC-123 扫描仪原位出错4SC-130 BICU和SBU之间通讯出错SC-192 自动SBU调节出错SC-194 SBU白电平探测出错SC-302 充电辊漏电SC-320 多角反光镜出错SC-321 无激光写入信号（F-门出错SC-322 激光同步出错SC-390 TD传感器出错SC-391 显印偏压漏电SC-392 TD传感器初期失定出错SC-401 转印辊漏电出错1SC-402 转印辊漏电出错2SC-001 主电机锁定SC-503 上纸盘提升电机故障SC-504 下纸盘提升电机故障SC-506 纸盘电机锁定SC-541 定影的恒温器/热敏电阻开路SC-542 定影温度预热出错SC-543 定影过热出错SC-544 定影低温度出错SC-546 不稳定的定影出错SC-547 零交叉信号故障SC-620 IOB和AFD之间通讯出错SC-691 BICU和传真控制器之间通讯不良SC-692 BICU和打印机控制器之间通讯不良SC-695 传真固定出错SC-ADF 门异常SC-900 电器总计数器出错SC-901 机械总计数器SC-921 IMB存储器控制出错SC-922 IMB DRAM出错SC-924 可选的DRAM出错SC-925 IMB非连接的出错SC-926 内存容量出错SC-981 NVRAM出错SC-990 BICU和IOB之间的通讯出错SC-999 程序版本出错Afico 200 SC代码的说明：SC120 扫描架原位出错1在初期设定或复印过程中扫描架原位传感器不能检测出截止状态可能的原因：扫描架原位传感器失效扫描架驱动电机失效IOSCC板失效扫描架原位传感器的线束不良SC121 扫描架原位出错2在初其设定或复印过程中扫描架原位传感器不能检测出导通状态可能的原因扫描架原位传感器失效扫描架驱动电机伯IOSCC板失效扫描架原位传感器的线束不良SC121 扫描架原位出错3扫描架返回原位时扫描架原位传感器检测到导通状态可能的原因扫描架原位传感器失效扫描架驱动电机失效IOSCC板失效扫描架原位传感器的线束不良SC123 扫描架原位出错4扫描架返回到原位后扫描架原位传感器没有检测到导通状态可能原因扫描架原位传感器失效扫描架马铃薯动电机失效IOCSS板失效扫描架原位传感器的线束不良SC192 SBY调整出错SBU自动调整过程中检测到期出错SBU不良BICU板不良灯镇流器失效曝光灯失效白板脏污SC302 充电辊漏电检测到期充电辊电流漏电讯号充电辊失效充电高压电源不良药PCU的连接不良SC306 充电辊原位出错充电辊接离传感器不良充电辊接离离合器不良SC320 多面反射镜电机异常在多面反射镜电机的接通讯号发出后10秒内，此电机没有达的动作速度，或是动作过程中连多面反射镜电机不良连接多面反射镜电机红色动板与IOCSS板的接口线束的接触不良IOCSS板失效SC321 没有激光器出光讯号在复印纸到达对位传感器后CPU不能检测到激光器出光讯号BICU板不良MSU板不良SC322 激光器同步上的出错已超过5个连续的确100MS间隔时间主扫描同步检测器板检测不到激光器的同步讯号连接激光同步检测板与BICU板的接口线束接触不良激光同步检测器板没有正确就位激光同步检测器板失效BICU板不良SC324 LD驱动板加给LD的电流超过100MALD装置不良连接LD装置和BICU板的接口线束的连接不良LD装置四周的温度太高SC390 TD传感器出错1TD传感器初期设定执行后20STD传感器输出不到0.5VSC391 显影输出异常PWM以62%的负载连续输出200MSSC393 TD传感器出错2在TD初期设定后，TD的输出电压超出调整范围SC401 转印正极输出异常SC402 转印负极输出异常SC411 分离输出异常SC500 主电机卡死SC503 上纸盘升降电机不良SC504 下纸盘升降电机不良SC506 纸柜主电机卡死SC542 定影温度主开关接通后50S内定影温度一到待机温度SC543 定影高温出错定影部热敏电阻检测到定影温度超过231度有1秒SC544 定影低温出错SC546 定影温度不稳定在完成预热后，定影温度比待机温度低10度或高10度SC547 零交讯号检测异常SC610 又面装置间不能正确通讯SC691 BICU与传真机控制器之间通讯异常SC692 BICU与打印机控制器之间通讯异常SC900 总数计数器异常SC920 MSU连接不良SC921 MSU硬件出错。

理光复印机Aficio 1015/1018 故障代码（SC错误代码）代码出错部件代码出错部件SC-101 爆光灯出错 SC-542 定影温度预热出错SC-120 扫描仪原位出错 2 SC-543 定影过热出错SC-121 122 扫描仪原位出错 3 SC-544 定影低温度出错SC-123 扫描仪原位出错 4 SC-546 不稳定的定影出错SC-130 BICU 和 SBU 之间通讯出错 SC-547 零交 * 信号故障SC-192 自动 SBU 调节出错 SC-620 IOB 和 AFD 之间通讯出错SC-194 SBU 白电平探测出错 SC-691 BICU 和传真控制器之间通讯不良SC-302 充电辊漏电 SC-692 BICU 和打印机控制器之间通讯不良SC-320 多角反光镜出错 SC-695 传真固定出错SC-321 无激光写入信号（ F- 门出错 ADF 门异常SC-322 激光同步出错 SC-900 电器总计数器出错SC-390 TD 传感器出错 SC-901 机械总计数器SC-391 显印偏压漏电 SC-921 IMB 存储器控制出错SC-392 TD 传感器初期失定出错 SC-922 IMB DRAM 出错SC-401 转印辊漏电出错 1 SC-924 可选的 DRAM 出错SC-402 转印辊漏电出错 2 SC-925 IMB 非连接的出错00 主电机锁定 SC-926 内存容量出错SC-503 上纸盘提升电机故障 SC-981 NVRAM 出错SC-504 下纸盘提升电机故障 SC-990 BICU 和 IOB 之间的通讯出错SC-506 纸盘电机锁定 SC-999 程序版本出错 AFICIO1015/1018 SC-541 定影的恒温器 / 热敏电阻开路。

理光1113、1015、1018复印机常用故障代码简介一、Sc代码简介Sc101 爆光灯出错（当扫描白板时，为恰当的探测到标准白板。

）原因：1、暴光灯不良；暴光灯镇流器不良脏的扫描仪反射鏡或扫描仪反射鏡移位；sbu板不良；sbu连接器不良；透镜块移位；不正确地白板扫描位置或宽度。

Sc120－123 扫描仪原位出错Sc130 Bicu和sbu之间通讯出错Sc192 自动sbu调解出错Sc194 Sbu白电平探测出错（连续20次自动调节sbu失败）原因：1、暴光灯不良；脏白板；不正确的位置或白板扫描宽度不对；bicu板不良；sbu办不良。

Sc302 充电辊漏电（探测到充电辊漏电信号）原因：充电辊不良；充电高压办不良；pcu连接不良。

Sc320 多角反射鏡出错Sc321 无激光写入信号出错Sc322 激光同步出错原因：激光单元和bicu板连接不好；激光和bicu板之间电缆损坏；bicu板不良；ld单元不良。

Sc390 Td传感器出错(复印期间，td传感气的输出连续10次小于0.2或大于4.0v)原因：td传感器不良；Pcu连接不良。

Sc391 显影偏压泄漏原因：pcu连接不良；高电压板不良。

Sc392 Td传感器初始化出错（没有正确地执行td初始设定）原因：id传感器不良；无显影剂；鼓不转；显影滚不转；pcu连接不良；未给充电辊加电压。

Sc401-sc402转印辊漏电信号原因：高电压板不良；转印/分离单元放置不正确；转印辊损坏；pcu连接不良。

Sc500 主电机锁死*sc541 定影的恒温器/热敏电阻开路（主开关开启后，在30秒内定影温度未达到80℃）原因：定影恒温器不良或移位；定影热敏电阻不良或移位；电源板不良。

*sc542 定影温度余热出错（同541）原因：定影热敏电阻不良或移位；定影灯开路；定影恒温器开路；定影熔丝开路；电源板不良。

*sc543 定影过热出错（定影热敏电阻探测到定影温度超过231℃达1秒。

喷粉解决方法
进入维修模式把1、2-927，1改为0
2、2-921，0改为1
3、2-926，2.5（标准是2.5）改为3.0
4、2-923，30改为15 7反面前有黑边2-996 把0，改为1 还有2－301第四项默认是-1改为1
5、2-908 拖黑板到印品边淡或正常为止反面有几条黑线底灰2－301第一二三项改为0就OK了要是不行可改别的数字
6、如果鼓上还有底色通过调节主冲2-001-001 数字小印品深，显影偏压2-201 小点淡，中合下，也许印品比原来淡点但不会有底色
喷粉解决方法
进入维修模式把 1、2-927，1改为0
2、2-921，0改为1
3、2-926，2.5（标准是2.5）改为3.0
4、2-923，30改为15
5、2-908 拖黑板到印品边淡或正常为止
6、如果鼓上还有底色通过调节主冲2-001-001 数字小印品深，显影偏压2-201 小点淡，中合下，也许印品比原来淡点但不会有底色。

常用理光数码复印机维修代码表一维修呼叫分为四个级别A级----- 为防止机器损坏，只有工程师复位SC后机器才能工作；复位程序：进入SP模式，然后关开主电源开关。

B级----- 只停用使用了不良功能的SC。

复位程序：关开操作开关或主电源开关。

C级------ 更新SC历史，机器可以正常工作。

复位程序：不显示SC，只更新SC历史。

D 级------ 关开主开关，复位操作面板上显示的SC。

如果再次出错，会再次显示这些SC。

复位程序：关开操作开关。

1．SC代码说明l 如果问题和电路板有关，请断开然后重新连接接头，然后测试机器。

问题常常是因为线束松动或断开。

故更换PCB前请进行这样的处理。

l 如电机卡死，更换电机或传感器之前检查机器负载。

l ]机器处于SP模式时出现A或B级SC代码，机器无法显示，须退出SP模式检查SC编号。

l 机器出现D级SC代码，机器将自动重二‘SC代码的说明SC101 ----- 说明暴光灯出错，扫描白板时，未能正确检测到标准白板电平。

可能原因：暴光灯不良；暴光灯整流器不良；暴光灯接头连接不良；标准白板脏；反光镜或透镜错位或脏污；SBU板不良。

SC102 ----- 说明暴光灯出错。

扫描原稿后，暴光灯亮着的时间超过3分钟。

原因：SBCU板不良；IPU 板不良；控制板不良。

SC120 ----- 说明扫描仪原位出错。

在初始化或复印期间，扫描仪原位传感器未检测到接通状态。

可能原因：扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCU和原位传感器间的线束松动，断开或损坏；SBCU和扫描仪电机之间的线束松动，断开或损坏；SBCU板不良；扫描仪钢丝，同步皮带，滑轮或扫描架不良。

SC121 ---- 说明扫描仪原位出错。

同SC120相反。

可能原因：同SC120。

SC122 ---- 说明扫描仪传感器出错。

在扫描架返回时原位传感器仍然开启。

可能原因：同上。

ANAA SC123 --- 说明扫描仪原位传感器出错。

理光复印机维修代码故障代码2009-05-08 20:52:04| 分类: 默认分类 | 标签: |字号大中小订阅一:如何进入 SP 模式1. 按以下次序按动面键 C ? 1 ? 0 ? 7 ? C ，保持按 C/ ?键 3 秒以上;2. SP 模式菜单显示在 LCD 上， 1 COPY 2 FAX 3 PRINTER3. 按你需要选定模式号码。

二:如何退出 SP 模式1. 按 C 或 CANCEL 键一次或二次以上来返回到待机模式显示为止三:从 SP 模式进入复印模式, 按 COPY 键，选择适当的复印模式，并试复印品;要返回 SP 模式，按 C 键。

四:如何选择程序号, 用数字键输入第一级别程序号码(或用右或左光标键改变号码)，并按 # 或OK 键 , 用数字键输入第二级别程序号码(或用右或左光标键改变号码)，并按 # 或 OK 键 , 若选择第三级别程序号码(如果有):选择第二级别，然后使用右或左光标键。

, 要返回到下一个更高级别，按 C 。

五:对 SP 模式输入一个数值或设定值, 首先进入所要的程序号;, 使用数字键，进入所要求的设定值，进入所要求的设定值之前，如有必要，使用? /* 键在“ + ”和“ - ”之间变换，然后按 R/# 键或 OK 键盘。

六:常用SP 模式代码理光复印机1015/1018常用的SP模式代码1. 更换铁粉后 TD 传感器初始化SP模式代码: SP2-214;2. 装新机最后要用 SP7-825 初始化电气总计数器;3. 如何清除 PM 计数:进入 SP7-804，同时按原稿类型键和 OK 或 R/# 键来复位计数器，成功则显示“执行完成”;4. 要测试、制做纯黑打印品，使用 SP5-902;用手送纸复印的复印件不完整，如何解决,先选到手送纸盒，然后按“ # ”键，这时会出现纸盒尺寸，挑选 A4 尺寸，复印机一张，如果好，手送传感器坏。

怎么调节定影辊压力?and special tools for emergency response equipment and facilities. Emergency preparedness and response plan 1) emergency response (1) If a major accident occurs, the project should set up emergency response teams, chaired by the project manager, head of production and safety coordinators, professional foreman for the crew, primarily responsible for the orderly rescue when an emergency occurs or processing, outsourcing, team manager and support staff, assisting the Deputy Project Manager for related auxiliary work. (2) after the accident, the project manager is responsible for field commander, advance the establishment of emergency response team personnel, accountability, seriously injured officers sent out rescue, have procedures to deal with accidents, incidents, maximum reduction in casualties and property loss.(3) If an accident occurs, press Division in advance for emergencypersonnel cleared, concentrate manpower and material and financial resources to rescue the injured, decrease of the maximum loss. (4) after the accident processing work (5) identified the cause of the accident and the person responsible. (6) the written report to the supervisor in writing, including the time and place of the accident, injury (death) person's name, sex, age, trades, injuries, injuries. (7) the development of effective preventive measures to prevent such accidents from happening again. (8) education of all personnel of the organization. (9) informed criticism of those responsible. (10) all personnel read out the results, and responsible disposal. (11) maintenance of emergency supplies, maintenance and testing ? strengthening the day-to-day management of the various fire fighting equipment fire-fighting equipment, authorities should be staffed, equipped with fire extinguishers. Fire hydrants identified person responsible for regularly inspecting, testing, at any time in good condition. ? Guard monthly check-fire extinguishers and fire-fighting equipment. ? once every quarter, inspections and tests of a fire hydrant in good condition. 2), plans to develop (1) casualties occurred in construction, such as accidents or accidents of the direct economic在手送纸盘上放置 OHP 纸，进入 SP1-109 ，按 COPY 键，机器把纸送到定影部分停留 20秒，然后把它排出，检查排出的 OHP 纸的压印是否前后一样，不一样可改变弹簧钩子的位置，较高的钩子位置可产生较大的拉力型号:松下7713,7813复印机现象:复印件左右两端有较宽的黑带，放大缩小会有变化。

理光1015/1018维修代码一：SP维修模式SP1（进送模式）001：头部边缘对位[-9.0-9.0/0.1MM/级][1]纸盒送纸[2]手送纸盘送纸[3]双面送纸002：左右对齐[-9.0-9.0/0.1MM/级][1]第一纸盘[2]第二纸盘[3]第三纸盘[4]第四纸盘[5]手送纸盘[6]双面003：送纸计时，调节纸的弯曲量。

[1]第一纸盒送纸[0-10/5/1MM/级][2]第2，3，4纸盘送纸[0-10/5/1MM/级][3]手送纸[0-10/5/1MM/级][4]双面[0-20/6/1MM/级]007：手送纸尺寸的显示103：定影空运转[0=不/1=是]105：定影温度的调节[1]待机[160-190/175/1度/级][2]节电级别2[0-100/60/1度/级]106：定影温度显示107：定影软启动的调节[1]待机[0=3周期/1=10周期/2=20周期[2]待机[0=3周期/1=10周期/2=20周期108：定影软启动的调节[0=1秒/1=3秒]109：定影扎带的检查[0=停止/1=启动]902：AC频率显示903：送纸离合器再接通[1]手送纸盒[0-10/6/1MM/级][2]第1，2，3纸盒[0-10/3/1MM/级]908：纸盘调节，调节上下纸盒提升的反转时间[1]第1可选的[-2-+2/0/1/级][2]第2可选的[-2-+2/0/1/级]SP2（鼓单元）001：充电辊的偏压调节[1]印刷期间[-2100--1500/-1700/1V/级][2]ID传感器图形[0-400/300/1V/级]101：删除边界的调节[1]头部边缘[0-9/3/0.1MM/级] [2]尾部边缘[0-9/4/0.1MM/级][3]左边边缘[0-9/2/0.1MM/级] [4]右边边缘[0-9/2/0.1MM/级]201：显影偏压的调节[1]印刷[-1500--200/-650/1V/级][2]ID传感器图形[-2=LL：220V/-1=L：260V/0=N：300V/1=H：340V/2=HH：380V] 213：色粉接近用完后的复印品数量[0=50页/1=20页]214：显影剂的初始化，初始化TD传感器提供的色粉电压[0=否/1=是]220：TD传感器输出显示221：ID传感器出错分析[0=否/1=是]301：转印电流调整[1]普通纸[-2=-4uA/-1=-2uA/0=0uA/1=2uA/2=4uA][2]厚/特殊纸[-2=-4uA/-1=-2uA/0=0uA/1=2uA/2=4uA][3]双面[-2=-4uA/-1=-2uA/0=0uA/1=2uA/2=4uA][4]清洁[-10-0/-1/1uA/档]802：强制显影剂搅拌[0=否/1=是]906：尾端的修正[1]移动值[0-1/0/0.1MM/档][2]间隔[1-10/1/1PAGE/档]908：强迫的色粉提供[0=否/1=是]915：多角反射镜的电机空转时间[0=NONE/1=15秒/2=25秒]921：色粉提供模式[0=传感器一/1=传感器二/2=固定一/3=固定二]922：对传感器1和2的色粉提供时间，当SP2-921-0或1时有效[0.1-5.0/0.4/0.1S/档]923：色粉用完后的色粉恢复时间，当SP2-921-0时有效[3-60/30/1S/档]925：固定色粉提供比率，当SP2-921-2或3时有效，T=200MS [0=T/1=2T/2=4T/3=8T/4=12T/5=16T/6=连续的开启/7=0S]926：标准Vt[0-5/2.40/0.01V/档]927：ID传感器的控制，对色粉浓度的控制是否使用ID传感器[0=否/1=是]928：色粉用完的清除[0=否/1=是]929：VREF的限制[1]上限[0.5-3.5/3.2/0.01V/档][2]下限[0-3.5/1.1/0.01 V/档]995：ID传感器探测的间隔时间[0-999/90/1MINUTE/档]996：转印辊的清洁[0=否/1=是]998：主扫描放大[-0.5-+0.5/0/0.1%/档]SP4（扫描仪）008：主扫描放大（扫描仪）[-1-+1/0/0.1%/档]010：头部边缘对位（扫描仪）[-5-+5/0/0.1MM/档]011：左右对齐（扫描仪）[-10-+6/0/0.1MM/档]012：删除边界[1]头部边缘[0-9/1/0.1MM/档][2]尾部边缘[0-9/1/0.1MM/档][3]左边[0-9/1/0.1MM/档][4]右边[0-9/1/0.1MM/档]013：扫描仪自由运转[0=否/1=是]015：白板扫描[1]开始位置[3-6/0/0.1MM/档][2]扫描长度[3-6/0/0.1MM/档]101：副扫描放大，数值越大，扫描电机速度越慢[-0.9-+0.9/0/0.1%/档]301：APS数据的显示303：APS小尺寸原稿[0=否（不探测）/1=是（A5横放）]902：暴光灯开启[0=否/1=是]903：显示SBU中的黑电平反馈数据[1]偶数[2]奇数904：SBU黑电平的调整[1]偶数目标[0-255/0/1/档][2]奇数目标[0-255/0/1/档][3]偶数结果[0-255/0/1/档][4]奇数结果[0-255/0/1/档][5]尝试次数[6]工厂设定值-偶数[0-255/0/1/档][7]工厂设定值-奇数[0-255/0/1/档]905：SBU白电平的调整[1]偶数目标[0-255/0/1/档][2]奇数目标[0-255/0/1/档][3]偶数结果[0-255/0/1/档][4]奇数结果[0-255/0/1/档][5]尝试次数[6]工厂设定值-偶数[0-255/0/1/档][7]工厂设定值-奇数[0-255/0/1/档]906：SBU白电平（偶/奇数）[1]设定值[0-600/0/1/档][2]结果，显示最近的偶/奇数SBU白电平的值[3]工厂设定907：SBU自动调节显示[1]设定值[2]结果[3]工厂设定908：SBU自动调整，更换SBU后执行[0=否/1=是]913：DF黑边修正的间隔时间[0-60/20/1S/档]921：图象调整的选择[0=无/1=文字1/2=文字2/3=照片1/4=照片2/5=照片36=特殊1/7=特殊2/8=特殊3/9=特殊4/10=特殊5]922：扫描仪伽马的选择[0=文字/1=照片]923：槽口的选择[-1=淡/0=正常/1=深]925：清晰度的调整[1]边缘[-2-+2/0/1/档]设定值大清晰度高*************************[2]纯图象[-2-+2/0/1/档]设定值大清晰度高[3]低图象浓度的线条[-2-+2/0/1/档]设定值大清晰度高926：纹理的去除*************************************[0-5/0/1/档]设定值大清晰度高927：线宽修正[-2-+2/0/1/档]正数线条较粗，负数线条较细928：孤独点的消除[-2-+2/0/1/档]数值越大清除的越清楚930、sharpness-edge 边缘锐化931、sharpness-solid 实心锐化？932、sharpness-lowid 锐化？？941：白线条的消除[0-5/2/1/STEP]942：黑线条的消除[0=否/1=弱/2=强]943：黑/白反转[1]文字[0=否/1=是][2]照片[0=否/1=是]SP5（模式）001：所有指示灯亮启104：A3双计数[0=否/1=是]113：选择钥匙计数器[0=无/1=钥匙计数器]116：钥匙计数器的计数选择[0=进纸/1=出纸]120：钥匙计数器卸下的复位[0=是/1=仅待机/2=否]143：DF180度旋转[0=否/1=是]401：用户代码模式[0=否/1=是]501：PM报警模式[1]间隔时间[1-255/60/1K复印品/档][2]开/关[0=否/1=是]801：内存全部清除，清除时同时按下“ORIGINAL TYPE”和“R/#”键[0=否/1=是]802：扫描仪/打印机自由运转[0=否/1=是]803：输入检查，显示传感器和开关的信号804：输出检查，开启电器部件807：显示语言小组[0=标准/1=选项1/2=选项2]809：毫米/英寸的选择[0=毫米/1=英寸]810：SC代码的复位【定影问题代码消除542 。

C 10 7 CV 键按 3 秒钟以上，输入 1 ，复印方式，然后按所要求的数字进入维修方式，退出按黄色的 C 键就可以进入正常的复印方式理光Aficio1113复印机SP1模式（进送模式）001：头部边缘对位， [-9.0-9.0/ 0.1MM / 级 ][1] 纸盒送纸 [2] 手送纸盘送纸 [3] 双面送纸002：左右对齐， [-9.0-9.0/ 0.1MM / 级 ][1] 第一纸盘、[2] 第二纸盘、[3] 第三纸盘、[4] 第四纸盘、 [5]手送纸盘、 [6] 双面。

003：送纸计时，调节纸的弯曲量。

[1]：第一纸盒送纸， [0- 10/5/1 MM/ 级 ] ； [2]：第 2 、 3 、 4 纸盘送纸， [0- 10/5/1 MM/ 级 ] ； [3]：手送纸， [0- 10/5/1 MM / 级 ] ； [4]：双面， [0- 20/6/1 MM/ 级 ]007：手送纸尺寸的显示，103：定影空运转， [0= 不 /1= 是 ]105：定影温度的调节，[1]：待机， [160-190/175/1 度 / 级 ] ； [2]：节电级别 2 ， [0 -100/60/1 度 / 级 ]106：定影温度显示，107：定影软启动的调节，[1]：待机， [0=3 周期 /1=10 周期 /2=20 周期； [2]：待机， [0 =3 周期 /1=10 周期 /2=20 周期108：定影软启动的调节， [0=1 秒 /1=3 秒 ]109：定影扎带的检查， [0= 停止 /1= 启动 ]902： AC 频率显示903：送纸离合器再接通[1]：手送纸盒， [0- 10/6/1 MM/ 级 ] ； [2]：第 1 、 2 、 3 纸盒， [0- 10/3/1 MM/ 级 ]908：纸盘调节，调节上下纸盒提升的反转时间[1]：第 1 可选的 [-2-+2/0/1/ 级 ] ； [2]：第 2 可选理光Aficio1113复印机SP2模式（鼓单元）001：充电辊的偏压调节[1]：印刷期间， [-2100--1500/-1700/1V/ 级 ] ； [2]： ID 传感器图形， [0-400/300/1V/ 级 ]101：删除边界的调节[1]：头部边缘， [0- 9/3/0 .1MM/ 级 ] ； [2]：尾部边缘， [0- 9/4/0 .1MM/ 级 ] [3]：左边边缘， [0- 9/2/0 .1MM/ 级 ] ； [4]：右边边缘， [0- 9/2/0 .1MM/ 级 ]201：显影偏压的调节[1] 印刷 [-1500--200/-650/1V/ 级 ] ； [2]ID 传感器图形， [-2 =LL： 220V/-1=L： 260V/0=N： 300V/1=H： 340V/2=HH： 380V]213：色粉接近用完后的复印品数量 [0=50 页 /1=20 页 ]214：显影剂的初始化，初始化 TD 传感器提供的色粉电压 [0= 否/1= 是 ]220：TD 传感器输出显示221：ID 传感器出错分析 [0= 否 /1= 是 ]301：转印电流调整[1] 普通纸， [-2=-4uA/-1=-2uA/0=0uA/1=2uA/2=4uA] ； [2] 厚 /特殊纸， [-2=-4uA/-1=-2uA/0=0uA/1=2uA/2=4uA]； [3] 双面， [-2=-4uA/-1=-2uA/0=0uA/1=2uA/2=4uA] ； [4] 清洁， [-10-0/-1/1uA/ 档 ] 802：强制显影剂搅拌 [0= 否 /1= 是 ]906：尾端的修正[1]：移动值， [0-1/0/ 0.1MM / 档 ] ； [2]：间隔， [1- 10/1/1 PAGE/ 档 ]908：强迫的色粉提供 [0= 否 /1= 是 ]915：多角反射镜的电机空转时间 [0=NONE/1=15 秒 /2=25 秒 ]921：色粉提供模式 [0= 传感器一 /1= 传感器二 /2= 固定一 /3= 固定二 ]922：对传感器 1 和 2 的色粉提供时间，当 SP2-921-0 或 1 时有效 [0.1-5.0/0.4/0.1S/ 档 ]923：色粉用完后的色粉恢复时间，当 SP2-921-0 时有效 [3-60/30/ 1S/ 档 ]925：固定色粉提供比，当 SP2-921-2 或 3 时有效， T=200MS[0=T/1=2T/2=4T/3=8T/4=12T/5=16T/6= 连续的开启 /7=0S]926：标准 Vt [0-5/2.40/0.01V/ 档 ]927： ID 传感器的控制，对色粉浓度的控制是否使用 ID 传感器 [0 = 否 /1= 是 ]928：色粉用完的清除 [0= 否 /1= 是 ]929： VREF 的限制[1] 上限， [0.5-3.5/3.2/0.01V/ 档 ] ； [2] 下限， [0-3.5/1.1 /0.01 V/ 档 ]995： ID 传感器探测的间隔时间 [0-999/90/1MINUTE/ 档 ]996：转印辊的清洁 [0= 否 /1= 是 ]998：主扫描放大 [-0.5-+0.5/0/0.1%/ 档 ]的 [-2-+2/0/1/ 级 ]理光Aficio1113复印机SP4模式（扫描仪）008：主扫描放大（扫描仪） [-1-+1/0/0.1%/ 档 ]010：头部边缘对位（扫描仪） [-5-+5/0/ 0.1MM / 档 ]011：左右对齐（扫描仪） [-10-+6/0/ 0.1MM / 档 ]012：删除边界[1]：头部边缘， [0- 9/1/0 .1MM/ 档 ] ； [2]：尾部边， [0- 9/ 1/0 .1MM/ 档 ] [3] 左边， [0- 9/1/0 .1MM/ 档 ] ； [4] 右边， [0- 9/1/0 .1MM/ 档 ]013：扫描仪自由运转 [0= 否 /1= 是 ]015：白板扫描[1] 开始位置， [3-6/0/ 0.1MM / 档 ] ； [2] 扫描长度， [3-6/0 / 0.1MM / 档 ]101：副扫描放大，数值越大，扫描电机速度越慢 [-0.9-+0.9/0/0.1% / 档 ]301： APS 数据的显示303： APS 小尺寸原稿 [0= 否（不探测） /1= 是（ A5 横放） ] 902：暴光灯开启 [0= 否 /1= 是 ]903：显示 SBU 中的黑电平反馈数据 [1] 偶数 [2] 奇数904： SBU 黑电平的调整[1] 偶数目标， [0-255/0/1/ 档 ] ； [2] 奇数目标， [0-255/0/1 / 档 ]； [3] 偶数结果， [0-255/0/1/ 档 ] ； [4] 奇数结果， [0-25 5/0/1/ 档 ] ； [5] 尝试次数； [6] 工厂设定值 - 偶数 [0-255/0/1/ 档 ] ； [7] 工厂设定值 - 奇数 [0-255/0/1/ 档 ]905： SBU 白电平的调整[1] 偶数目标， [0-255/0/1/ 档 ] ； [2] 奇数目标， [0-255/0/1 / 档 ] ； [3] 偶数结果， [0-255/0/1/ 档 ] ； [4] 奇数结果， [0-2 55/0/1/ 档 ] ； [5] 尝试次数； [6] 工厂设定值 - 偶数， [0-255/0/ 1/ 档 ] ； [7] 工厂设定值 - 奇数， [0-255/0/1/ 档 ]906： SBU 白电平（偶 / 奇数）[1] 设定值， [0-600/0/1/ 档 ] ； [2] 结果，显示最近的偶 / 奇数 SBU 白电平的值； [3] 工厂设定907： SBU 自动调节显示[1] 设定值； [2] 结果； [3] 工厂设定908： SBU 自动调整，更换 SBU 后执行 [0= 否 /1= 是 ]913： DF 黑边修正的间隔时间 [0-60/20/1S/ 档 ]921：图象调整的选择[0= 无、 1= 文字 1/2= 文字 2/3= 照片 1/4= 照片 2/5= 照片 3 6 = 特殊 1/7= 特殊 2/8= 特殊 3/9= 特殊 4/10= 特殊 5]922：扫描仪伽马的选择 [0= 文字 /1= 照片 ]923：槽口的选择 [-1= 淡 /0= 正常 /1= 深 ]925：清晰度的调整[1] 边缘， [-2-+2/0/1/ 档 ] 设定值大清晰度高； [2] 纯图象， [-2-+2/0/1/ 档 ] 设定值大清晰度高； [3] 低图象浓度的线条， [-2-+2/0/1/ 档 ] 设定值大清晰度高926：纹理的去除 [0-5/0/1/ 档 ] 设定值大清晰度高927：线宽修正 [-2-+2/0/1/ 档 ] 正数线条较粗，负数线条较细928：孤独点的消除 [-2-+2/0/1/ 档 ] 数值越大清除的越清楚941：白线条的消除 [0- 5/2/1 /STEP]942：黑线条的消除 [0= 否 /1= 弱 /2= 强 ]943：黑 / 白反转[1] 文字， [0= 否 /1= 是 ] ； [2] 照片， [0= 否 /1= 是理光Aficio1113复印机SP5 （模式）001：所有指示灯亮启104： A3 双计数 [0= 否 /1= 是 ]113：选择钥匙计数器 [0= 无 /1= 钥匙计数器 ]116：钥匙计数器的计数选择 [0= 进纸 /1= 出纸 ]120：钥匙计数器卸下的复位 [0= 是 /1= 仅待机 /2= 否 ]143： DF180 度旋转 [0= 否 /1= 是 ]401：用户代码模式 [0= 否 /1= 是 ]501： PM 报警模式[1] 间隔时间， [1-255/60/1K 复印品 / 档 ] ； [2] 开 / 关， [0 = 否 /1= 是 ]801：内存全部清除，清除时同时按下“ORIGINAL TYPE”和“R/ #”键 [0= 否 /1= 是 ]802：扫描仪 / 打印机自由运转 [0= 否 /1= 是 ]803：输入检查，显示传感器和开关的信号804：输出检查，开启电器部件807：显示语言小组 [0= 标准 /1= 选项 1/2= 选项 2]809：毫米 / 英寸的选择 [0= 毫米 /1= 英寸 ]810： SC 代码的复位 [0= 否 /1= 是 ]选择“1”后同时按下“ORIGINAL TYPE”和“R/#”键来进行复位811：序列号的输入812：维修电话号码 [1] 电话 [2] 传真824： NVRAM 数据的上载 [0= 否 /1= 是 ]825： NVRAM 数据的下载 [0= 否 /1= 是 ]826：程序的上载 [0= 否 /1= 是 ]827：程序的下载 [0= 否 /1= 是 ]901：打印机自由运转 [0= 否 /1= 是 ]902：测试图形的打印 906： [-20-+20/0/ 1MM / 档 ]910： ADF/ 打印机的自由运转 [0= 否 /1= 是 ] 911：装订空的范围 [0- 20/12/1 MM/ 档 ]SP5-804的输出检测01：主电机（正转）02：主电机（反转）！03：消电灯07：色粉电机（正转）08：色粉电机（反转）！09：排气扇（高速）10：排气扇（低速）11：对位离合器12：手送纸离合器13：送纸上离合器14：送纸下离合器19：纸张提升下电机（上升）20：纸张提升上电机（下降）21：中继离合器26：上纸进送离合器27：下纸进送离合器28：纸盘电机29：上纸提升电机（上升）31：上纸提升电机（下降）40：双面翻转器电机（反转）41：双面翻转器电机（正转）42：双面送纸电机（正转）43：双面反转门电磁铁44：双面翻转器电机（保持住）51：多面反射镜电机52：多面反射镜电机和激光二极管53：激光二极管！90：DF传输电机91：DF传送电机92：DF进送离合器93：DF搓纸电磁铁94：印记电磁铁95：DF活接门电磁铁理光1113、1015、1018复印机常用故障代码简介一、 Sc代码简介SC101 爆光灯出错（当扫描白板时，为恰当的探测到标准白板。

理光AF1115/1015错误代码sc320
解决理光数码机代码sc320/322/326/329故障
很长时间以来,数码机的激光器都是让许多同行烦恼和困惑的问题,sc320/322/326代码其实并不可怕,关键在于要仔细和小心,
1、sc-320故障,为六面镜电机坏,讲更具体一些,是上边有贴片的三极管烧坏,或是驱动的芯片被烧坏,这些零件是因为高温和使用寿命到期才被烧坏的!
2、sc-322/326故障,是一二激光同步出错,此类大部分是人为的故障,出现在保养激光器之后,有时技术员清洁或取出玻璃擦拭时,没有能准确安装到位,引至激光束无法准确射到同步检测板上,因此出代码!
3、sc-329故障,此类是因执行了全清除指令,没有去校正激光束,2-109-3和2-109-4
4、是常见的led板上50p激光数据线的故障,因为该线比较薄,也很细,如果排线没插好,或断了,会出现门未关好,及sc322/326等!
Sc320故障,因国内很难找到同型号芯片和三级管,且不太抗高温,故只能整个电机更换,目前价格不贵!sc322/326
问题,大家先仔细检查拆下和清洁的镜片有没有装错反光面,有没有卡到水平,用心留意自己动过的每一处,只要不
弄坏,100%都是可以修复的!50p排线要是坏了就没有办法弄了,只有换掉了!!!!。

RICOH 理光 Model K-C1 Aficio 1015/B039；1018/B040；1018D/B043 数码复印机维修调整/故障码维修呼叫码(A类SC)码清除键入"1"同时原稿类型"Original Type"键和"(R/#)"键或"OK"键，SC故障码清除成功显示"执行完成";清除失败显示"出错!!!"注:Aficio 1015/B039机无标准IMB板,不能一次扫描多次复印;1018/B040机为双纸盘机；1018D/B043机为双纸盘/双面单元机;鼓直径:30毫米SC541A类码定影热敏电阻/热保险开路电源开关ON后5秒定影热敏电阻检测到定影温度低于10度SC542A类码定影预热未完成电源开关ON后30秒定影热敏电阻检测到定影温度低于80度SC543A类码定影超温出错定影热敏电阻检测到定影温度超过230度达1秒SC544A类码定影低温出错工作期间或待机时,定影热敏电阻检测到定影温度超过100度达1秒SC546A类码定影温度不稳定定影灯ON后8秒,定影热敏电阻检测到定影温度上升低于3或超过5度SMC“系统参数和数据”打印注:在北美以外的国家,要在B039机型上使用SMC打印必需安装16MB的存储器选购件5992-1打印SP模式数据清单1,进入SP5990,键入要打印的数据清单的代码号5992-2打印UP模式数据清单2,按复印"Start"键,进入复印模式的显示5992-3打印记录数据清单3,选择复印要求,例如纸尺寸,复印浓度,缩小/放大倍率等→再按复印"Start"键来启动SMC“系统参数和数据”的打印,→5992-4打印全部数据清单4,再按复印"Start"键退出复印模式5992-5打印大字体清单注:打印大字体清单是用于传真发送的报告5801全部内存清除注:全部内存被清除,不包括7003"复印总计数器";5811"机器系列号";5907"即插即用"一些SBU设定值4904-6"显示工厂设定的偶通道Ech黑色电平参考值";4904-7"显示工厂设定的奇通道Och黑色电平参考值";4905-6"显示工厂设定的偶通道Ech白色电平参考值";4905-7"显示工厂设定的奇通道Och白色电平参考值";4906-3"显示工厂设定的偶数/奇数白色电平值";4907-3"显示工厂设定的自动调整(扫描标准白板)值";59161, 用SP5990-1打印出1份SMC“系统参数和数据”表2, 进入 SP5-801 键入"1"同时按住图像模式"Original Type"键和"(R/#)"内存清除成功显示"执行完成";内存清除失败显示"出错!!!"5401复印模式时使用密码模式的设定0:正常;1:使用密码模式,设定“1”将使用用户工具[3.复印机功能]→[12.主要操作人员工具]→[1.用户代码进入]设定密码（可设定50个8位密码）如果用户忘记了自己的密码，可用于下方法恢复:把该设定值改为"0"→用[3.复印机功能]→[12.主要操作人员工具]→[3.打印计数器清单]打印出计数器清单,该清单显示出全部用户密码（共可设定50个8位数的用户密码）7810清除密码管理负责人的密码0: 正常键入"1"同时按住原稿类型"Original Type"键和"(R/#)"键或"OK"键,清除成功显示"执行完成";清除失败显示"出错!!!"如果用户忘记了密码管理负责人的密码可用该模式清除,再用UP模式[2.系统设定]→[13.主要操作人员工具]→[编程主要操作人员密码]从新输入该代码要防止他人用你的用户码密码号复印,在复印后同时按"清除/停止(红)"键和"模式清除(黄)"键清除你的用户密码5501-1保养周期[PM]报警间隔设定[ 1～255/ 60K /每步1K张 ],设定"0"不使用保养周期[PM]报警,当SP7803的计数≥SP5501-1的设定数时报警5501-2保养周期[PM]报警使用设定0:正常;1:使用保养周期[PM]报警,当SP5501的计数达到它的设定数时报警7804清除保养计数器0: 正常键入"1"同时按住原稿类型"Original Type"键和"(R/#)"键或"OK"键,清除成功显示"执行完成";清除失败显示"出错!!!"7825清除机械电子总计数器0: 正常键入"1"同时按住原稿类型"Original Type"键和"(R/#)"键或"OK"键,清除成功显示"执行完成";清除失败显示"出错!!!"清除计数器在负数时的计数(新机安装使用) 7907清除(SP7991)总开机时间计数器0: 正常键入"1"同时按住原稿类型"Original Type"键和"(R/#)"键或"OK"键,清除成功显示"执行完成";清除失败显示"出错!!!"7908显示(执行SP2214后)载体计数器7911显示ID传感器出错计数器7912清除ID传感器出错计数器0: 正常键入"1"同时按住原稿类型"Original Type"键和"(R/#)"键或"OK"键,清除成功显示"执行完成";清除失败显示"出错!!!"7991显示总开机时间计数器5014A3纸或11″×17″纸双计数0: NO1: 是，总计数器和用户码的计数器都双计数5914在LCD上显示打印机计数器0:不显示1:显示,按左光标一次显示打印机计数器,再按左光标一次显示总计数器鼓充电棍电压修正1(Vsdp下阈)范围 0～100;每步1%, 缺省值=90% ,Vsdp/Vsg＜90%时,鼓充电棍电压增加SP[2-005-3]的设定值,50v鼓充电棍电压修正2(Vsdp上阈)范围 0～100;每步1%, 缺省值=95% ,Vsdp/Vsg＞95%时,鼓充电棍电压降低SP[2-005-3]的设定值,50v鼓充电棍电压修正级差值的设定范围0 ~100;每步1v, 缺省值=50v 供SP[2-005-1][2-005-2]修正用OPC鼓鼓充电,OPC鼓(直径30毫米/60K)，鼓充电采用充电辊,电压从充电辊转移到鼓上受鼓充电辊周围的温/湿度变化,温/湿度低,要求充电辊增高充电电压SP5-912-1"鼓寿命报警设定"[ 0:不报警;1:PCU报警信息闪烁];SP5-912-2"鼓寿命报警间隔设定"[ 0～255 / 60K / 1K/步]鼓充电辊电压在鼓充电辊上加上SP2001-1,设定的缺省值为-1650V的鼓充电辊电压,鼓表面电位大约-900V,鼓充电辊电压修正电压从充电辊转移到鼓上受鼓充电辊周围的温/湿度变化,温/湿度低,要求充电辊增高充电电压;检测Vsdp/Vsg,来修正鼓充电辊电压9923-1"鼓充电辊电压修正下限阈值",[0.1～1.0 / 0.90 /0.05],Vsdp/Vsg＜90%时,鼓充电棍电压增加SP[9923-3]的设定值,50v9923-2"鼓充电辊电压修正上限阈值",[0.1～1.0 / 0.95 /0.05],Vsdp/Vsg＞95%时,鼓充电棍电压降低SP[9923-3]的设定值,50v9923-3"鼓充电棍电压修正级差值的设定",[0～100 / 50v /1.0v], 供[9923-1],[9923-2]用Vsdp样板的检测Vsdp样板检测时的鼓充电棍电压=-1650V+200V=-1450V, 这时鼓表面电位大约-700V,Vsdp样板检测时的鼓充电棍电压=SP2001-1"复印时鼓充电棍电压"-1650V+SP2001-2"Vsdp样板时鼓充电棍电压修正",范围 0～400v;每步1v,缺省值=200v,Vsdp样板检测时的显影电压=-600v;激光束关闭,用大约-700V的鼓表面电位和-600V的显影电压,在鼓上形成30毫米宽的少量墨粉的浅色(Vsdp)大约3.5V的图像用ID传感器检测鼓上形成30毫米宽的少量墨粉的浅色图像变化的密度电压Vsdp(大约3.5V)显影偏压经过激光曝光后鼓的静电潜像明电位是大约-154V±50V的负电(激光是在有图像区域发光),而无激光束照到的区域的鼓暗电位大约-950V,为此显影辊上要加上-600V的显影偏压,显影偏压越高复印品的越浓,但易产生底灰显影偏压用SP2-201-1"复印显影偏压调正",来调整,[－1500～－200 /－650v /每步1v]图像转印和纸分离2-67页转印辊的清洁清洁期间,在转印辊上先加上-4μa将转印辊的负电荷的墨粉返回到鼓上;再加上+10μa,将转印辊上的正电荷的墨粉返回到鼓上转印辊的清洁时序电源开关ON后;在清除了一张卡纸后;在开始复印作业前(由SP2-996"转印辊清洁"设定在1:在每个作业之前进行转印辊清洁)转印辊清洁电流调整SP-2-301-4"转印辊清洁电流调整",[ 0～10 / -4μa / 1μa/步]纸分离是利用鼓的曲率关系和加上-1.8KV(双面时-2.1KV)的放电针来完成纸的分离; 分离电压可SP2-901调整转印电流CPU收到图像写入开始信号时,在转印辊上加上+10μa,防止鼓上正电荷的墨粉被转到转印辊上,开始转印时加上+13μa;检测到纸后沿离开转印辊时关闭转印电流;在多重复印时,降低转印电流.SP2-301-1"纸盘进纸转印电流调整",0:-2μa;1:0μa;2:+2μa;3:+4μa如果使用厚纸,保证有足够墨粉则需增加电流如果使用厚纸,保证有足够墨粉则需增加电流SP2-301-2"手送纸盘/纸盘2特殊纸转印电流调整",0:-2μa;1:0μa;2:+2μa;3:+4μaSP2-301-3"双面转印电流调整",0:-2μa;1:0μa;2:+2μa;3:+4μa复印显影偏压调正SP2-201-1"复印显影偏压调正",范围－1500 ~－2000;每步1v,缺省值=－600v墨粉接近用完检测Vt连续5次检测到供粉电平在6级以上,墨粉用完制指示灯闪亮,机器安按照SP2-923"墨粉接近用完/用完恢复时间",设定的时间,补粉墨粉接近用完的恢复在接近用完恢复期或在接近用完状态时前门打开10秒后关闭时,Vt连续2次检测到供粉电平在5级以,表示已离开"墨粉接近用完状态"粉接近空时复印张数SP2-213"粉接近空时可以复印张数设定",0: 50张;1:20张墨粉用完检测Vt连续3次检测到供粉电平在7级以上或在墨粉接近用完的状态下又复印了SP2-213"粉接近空时可以复印张数设定",设定的张数墨粉用完的恢复在更换墨粉瓶后关闭前门,机器安按照SP2-923"墨粉接近用完/用完恢复时间",设定的时间,补粉直到,Vt连续2次检测到供粉电平在5级以,表示机器已离开"墨粉接近用完状态"粉接近用完/用完恢复由SP2-923设定,[ 3～60 / 30秒 / 1秒/步] ,从墨粉接近用完/用完中恢复期间,补粉电机ON时间ID传感器检测条件新PCU安装后,第1次墨粉浓度控制使用SP2-926的TD传感器初始设定电压Vts时,检测电源开关ON后的预热期间或经过SP2-995"ID传感器检测间隔"设定的时间,或从夜间模式或节电模式中恢复工作的预热期间ID传感器使用选择SP2-927"ID传感器使用选择",0:不使用ID传感器,注:设定"0"后,较长时间不用的机器可能会有脏背景;1:使用ID传感器参于TD传感器的墨粉浓度控制ID传感器显影偏压检测ID传感器黑色样板时的显影偏压=SP2-201-1"复印显影偏压调正"+SP2-201-2"ID传感器Vsp显影偏压修正值设定",=-600V+200V=-400VID传感器出错条件1,Vsg≤2.5V 或2,Vsg＜3.5V(当ID传感器控制电压Power加到最大数254时);或3,Vsp≥2.5V 或4,Vsg-Vsp＜1.0V多或少;或5,ID传感器要求Power加到最大数254ID传感器出错检查SP2-221"ID传感器出错显示"可显示Vsg,Vsp;Vsdp,Power,Vsg-Vsp,Vtref和Vt进入SP7-911"ID传感器出错计数器的显示",可显示检测到的ID传感器出错的次数(注:该机无ID传感器出错的SC代码)进入SP7-912"ID传感器出错计数器的复位",更换ID传感器后要将ID传感器出错计数器复位;键入"1"同时按住图像模式"Original Type"键和"#"键并保持3秒以上,蜂鸣器响5次表示数据复位成功;响2次表示数据复位失败载体初始化搅拌SP2-802"载体搅拌初始化",0: 正常;1:载体搅拌,键入1按复印键,载体搅拌2分钟,显示TD传感器的输出电压Vt,不改变内存数据,目的是较长时间不用的机器(Vsp不正常)在打印时可能会有脏背景,完成后按模式清除键删除屏幕上的Vt数据TD传感器初始设定SW8探测到新PCU安装后,第1次墨粉浓度控制使用SP2-926"该代码调节新PCU的初始设定过程期间检测到的TD传感器的输出电压Vts=2.30±0.2V,[ 0.00～5.00V / 2.30V / 0.01V/步],直到它被ID传感器输出修正为供粉参考电压Vref止TD传感器Vref上限设定2-929-1[ 0.00～5.00V / 2.80V / 0.01V/步] ,复印品有脏背景时,改变到3.1VTD传感器Vref下限设定2-929-2[ 0.00～5.00V / 1.10V / 0.01V/步] ,TD传感器出错条件TD传感器连续检测到10次小于0.5V或大于4.0V"TD传感器出错处理SP2-992"TD传感器出错后可复印张数设定",0:100张;1:200张,注:安装了传真后,TD传感器出错后立即显示故障码:SC390SC390:"TD传感器连续检测到10次小于0.5V或大于4.0V"供粉控制模式由SP2-921选择，0:传感器模式1;1:传感器模式2(供设计人员使用);2:固定模式1(供设计人员使用);3:固定模式2 (与4015机相近)0:传感器模式1控制供粉执行墨粉用完检测当TD传感器当前输出电压Vt比TD传感器初始设定(SP2-926)的电压Vts=2.30±0.2V或供粉参考电压Vref大时,供粉电机驱动,电机ON时间(供粉量)由TD传感器的灵敏度系数S和SP2-922设定的“传感器检测模式供粉电机启动时间” t共同决定1:传感器模式2控制供粉(供设计人员使用)执行墨粉用完检测当TD传感器当前输出电压Vt比TD传感器初始设定(SP2-926)的电压Vts=2.30±0.2V,供粉电机驱动,电机ON时间(供粉量)由TD传感器的灵敏度系数S和SP2-922设定的“传感器检测模式供粉电机启动时间” t共同决定2:固定模式1控制供粉(供设计人员使用)执行墨粉用完检测当TD传感器当前输出电压Vt比TD传感器初始设定(SP2-926)的电压Vts=2.30±0.2V或供粉参考电压Vref大时, 供粉电机驱动,电机ON时间(供粉量)由SP2-925设定的“固定供粉模式供粉电机启动时间”决定不执行墨粉用完检测3:固定模式2控制供粉，与TD传感器无关,每张打印都供粉电机ON时间(供粉量)由SP2-925设定的“固定供粉模式供粉电机启动时间”决定补粉电机ON时间设定抹粉：360克/筒传感器检测模式是由SP2-922设定,[ 0.1～5.0 / 0.6秒 / 0.1秒/步]固定供粉模式是由SP2-925设定，0:t;1:2t;2:4t;3:8t;4:12t;5:16t;6:连续供粉;7:不供粉,注:t=200毫秒T D传感器检测条件每复印一张都要检测TD传感器当前输出电压Vt,用Vt和Vts或Vref比较确定补粉注*T(30)=补粉电机ON,1/3时间,即1秒ON,2秒OFF连续启动30秒T(30):SP2-923"墨粉接近用完/用完恢复时间",[ 3～60 / 30秒 / 1秒/步] ,从墨粉接近用完/用完中恢复期间,补粉电机ON时间如果墨粉浓度太低的控制可将SP2-201-2"ID传感器Vsp显影偏压修正值设定"的设定值改到"1=H(340V),"或"2=HH(380),"这样做ID传感器黑色样板时的显影偏压=SP2-201-1"复印显影偏压调正"+SP2-201-2"ID传感器Vsp显影偏压修正值设定",Vsp样板的显影偏压=-600V+240V(或280V)=-360V(或-320V)比标准Vsp样板时的显影偏压低,Vsp样板输出的电压↑,→Vsp/Vsg↑,TD传感器供粉参考电压Vref↓补粉增加如果墨粉浓度太高的控制可将SP2-201-2"ID传感器Vsp显影偏压修正值设定"的设定值改到"－2=LL(220V)或"－1=L(260V)"Vsp样板的显影偏压=-600V+160V(或120V)=-440V(或-480V)比标准Vsp样板时的显影偏压高,Vsp样板输出的电压↓,Vsp/Vsg↓,→TD传感器供粉参考电压Vref↑补粉减少2201-2ID传感器Vsp显影偏压调正[－2=LL(220V)/－1=L(260V)/ 0=N(300V)/1=H(340V)/2=HH(380),实际电压=SP2201-1的电压+该设定值2213粉接近空时可以复印张数设定0: 50张1:20张2214载体(TD传感器)初始化0:正常1:载体(TD传感器)初始化,载体搅拌2分钟用TD传感器的增益电压调整TD传感器的输出电压Vts(存储在SP2926中) 注:更换载体或TD传感器时调整用2802强行载体搅拌0:正常,1:强行载体搅拌,载体搅拌2分钟,显示Vt但不修改内存,较长时间不用的机器可能会有脏背景,可使用该SP模式,按"模式清除(黄)"键退出Vt显示2220显示TD传感器输出电压a,VT: TD传感器当前的输出电压 ; b,Vref: TD传感器目标电压Vts(SP2926)+ID传感器输出的修正,如果a＞b,补粉; 按"模式清除(黄)"键退出显示2926新载体时,TD传感器标准Vt调整[ 0.00～5.00V / 2.40V / 0.01V/步] ,调节Vts(2214新载体初始化的电压)该代码可调节TD传感器初始设定过程期间,TD传感器的输出电压Vts, 2.40V2927ID传感器使用选择0:不使用ID传感器, 注:设定"0"后,较长时间不用的机器可能会有脏背景;1:使用ID传感器控制墨粉浓度2928墨粉用完的清除0:正常;1:清除,键入1按(R/#)键清除:墨粉用完指示;墨粉用完计数器;墨粉接近用完电平,注:如果清除后不加墨粉,大量复印工作后,当墨粉全用完时,载体可能被吸到鼓上可能损坏鼓2929-1TD传感器Vref上限设定[0.50～3.50v/ 3.20v /0.01v/级](数值增加,墨粉浓度下降)"供工厂设计人员使用"不要改变该SP模式的设定值2929-2TD传感器Vref下限设定[0.00～3.50v/ 1.10v /0.01v/级]"供工厂设计人员使用"不要改变该SP模式的设定值2995ID传感器检测间隔[0～999/ 90 /每步1分钟],进入夜间模式,设定时间到机器开始预热,制作一张ID样板2221ID传感器出错分析显示Vsg,Vsp;Vsgp,Vt和ID传感器输入控制电压Power值.;:该机无ID传感器出错代码,如果复印品背景脏可用该代码检查,还可用SP7911检查ID传感器发生过的出错数出错条件:1Vsg(VG)＜2.5V Vsg-Vsp＜1.00V2Vsp(VP)＞2.5V Vsg-Vsp＜1.00V3ID传感器控制电压Power=最大(979)时,Vsg＜3.5V4Vsgp无出错条件:5Vt＞4.5V Vt＜0.52V补粉控制注:与FT4015;Aficio220/270机相近似2908强行从墨粉瓶向粉(槽)中仓补粉0:正常,1:启动强行补粉,直到墨粉量检测压敏传感器达到要求,如果墨粉量不能达到要求的标准,整个过程最长2分钟后自动停止补粉2921补粉模式设定0:传感器模式1执行墨粉用完检测当TD传感器当前输出电压Vt比TD传感器初始设定电压Vts或供粉参考电压Vref大时,供粉电机驱动,电机ON时间(供粉量)由TD传感器灵敏度系数S和SP2-922"传感器模式补粉时间设定"设定的供粉电机启动时间t共同决定1:传感器模式2(供设计人员使用)执行墨粉用完检测当TD传感器当前输出电压Vt比TD传感器初始设定电压Vts大时,供粉电机驱动,电机ON时间(供粉量)由TD传感器灵敏度系数S和SP2922"传感器模式补粉时间设定"设定的供粉电机启动时间t共同决定2:固定模式1(供设计人员使用)执行墨粉用完检测当TD传感器当前输出电压Vt比TD传感器初始设定电压Vts或供粉参考电压Vref大时,供粉电机驱动,电机ON时间(供粉量)由SP2925"固定供粉模式,补粉电机ON时间设定"设定的供粉电机启动时间决定3:固定模式2不执行墨粉用完检测供粉量与TD传感器无关,每张打印都供粉,电机ON时间(供粉量)由SP2925"固定供粉模式,补粉电机ON时间设定"设定的供粉电机启动时间决定补粉电机ON时间设定传感器检测模式: 由SP2-922"传感器模式补粉时间设定"设定,[ 0.1～5.0 / 0.6秒 / 0.1秒/步]固定供粉模式: 由SP2-925"固定供粉模式,补粉电机ON时间设定"设定,0:t;1:2t;2:4t;3:8t;4:12t;5:16t;6:连续供粉;7:不供粉,注:t=200毫秒墨粉接近用完/用完恢复时间由SP2-923设定,[ 3～60 / 30秒 / 1秒/步] ,从墨粉接近用完/用完中恢复期间,补粉电机ON时间T D传感器检测条件:每复印一张都要检测TD传感器当前输出电压Vt,用Vt和TD传感器初始设定电压Vts或用Vsp/Vsg比值修正后的供粉参考电压Vref比较确定补粉注:VT,TD传感器当前输出电压Vt;Vts,TD传感器初始设定电压Vts(存储在2926中);Vref,用Vsp/Vsg比值修正后的供粉参考电压Vref供粉电机ON时间 t= SP2922"传感器模式补粉时间设定"设定数,缺省值=0.4秒S:TD传感器灵敏度(S)=[V/Wt%]=SP9920的设定数乘以0.01[V](缺省值:40=0.4v)注*T(30)=补粉电机ON,1/3时间,即1秒ON,2秒OFF连续启动30秒T(30):SP2923"墨粉接近用完/用完恢复时间",[ 3～60 / 30秒 / 1秒/步] ,从墨粉接近用完/用完中恢复期间,补粉电机ON时间如果墨粉浓度太低,可将SP2-201-2"ID传感器Vsp显影偏压修正值设定"的设定值从缺省值0=N(300V),改到"1=H(340V),"或"2=HH(380),"这样做ID传感器黑色样板时的显影偏压=SP2-201-1"复印显影偏压调正"+SP2-201-2"ID传感器Vsp显影偏压修正值设定",=－650v+340V(或380V)=-310V(或-270V)比标准Vsp样板时的显影偏压低,Vsp样板电压↑,→Vsp/Vsg↑,TD传感器供粉参考电压Vref↓补粉增加如果墨粉浓度太高,可将SP2-201-2"ID传感器Vsp显影偏压修正值设定"的设定值从缺省值0=N(300V),改到"－2=LL(220V)或"－1=L(260V)"=－650v+220V(或260V)=-430V(或-390V)比标准Vsp样板时的显影偏压高,Vsp样板电压↓,Vsp/Vsg↓,→TD传感器供粉参考电压Vref↑补粉减少复印质量调整SP1打印部分,进纸对位1001-1纸盘纸前沿对位(对位辊ON时间)调整[-9 ～+9/ 0.0 / 0.1毫米]用·/ *键选择+或-,标准: 2±1.5毫米IAJ1001-2手送纸盘纸前沿对位(对位辊ON时间)调整[-9 ～+9/ 0.0 / 0.1毫米]用·/ *键选择+或-,标准: 2±1.5毫米IAJ1001-3双面复印模式纸前沿对位(对位辊ON时间)调整[-9 ～+9/ 0.0 / 0.1毫米]用·/ *键选择+或-,标准: 2±1.5毫米IAJ1002-1第1纸路边到边(横向)对位:[-9 ～+9/ 0.0 / 0.1毫米]用·/ *键选择+或-,标准: 2±1.5毫米IAJ1002-2第2纸路边到边(横向)对位:[-9 ～+9/ 0.0 / 0.1毫米]用·/ *键选择+或-,标准: 2±1.5毫米IAJ1002-3第3纸路边到边(横向)对位:(工作台第1纸路)[-9 ～+9/ 0.0 / 0.1毫米]用·/ *键选择+或-,标准: 2±1.5毫米IAJ1002-4第4纸路边到边(横向)对位:(工作台第2纸路)[-9 ～+9/ 0.0 / 0.1毫米]用·/ *键选择+或-,标准: 2±1.5毫米IAJ1002-5手动进纸边到边(横向)对位调整:[-9 ～+9/ 0.0 / 0.1毫米]用·/ *键选择+或-,标准: 2±1.5毫米IAJ1002-6双面边到边(横向)反面对位调整:[-9 ～+9/ 0.0 / 0.1毫米]用·/ *键选择+或-,标准: 2±1.5毫米IAJ注: 以上SP 模式用"测试图像打印模式"SP2902-3的No 10打印一张修正区域的测试图像作样板(打印后将5902设定到"0") 供复印进纸调整用SP1002-1适用所有纸盘的边到边,纸盘2到4的设定值相对SP1002-1讲只是补充;双面的第一面有SP1002-1到4确定,反面由SP1002-6确定打印部分,纸在对位辊处的拱曲量调整,即调整中继离合器在对位中的时序1003-1纸盘1进纸对位拱曲量调整[0 ～10/ 5 / 1毫米]用·/ *键选择+或-1003-2纸盘2,3,4进纸对位拱曲量调整[0 ～10/ 5 / 1毫米]用·/ *键选择+或-1003-3手动进纸对位拱曲量调整[0 ～10/ 5 / 1毫米]用·/ *键选择+或-1003-4双面进纸对位拱曲量调整[0 ～20/ 6 / 1毫米]用·/ *键选择+或-1007显示手动进纸纸尺寸检测结果显示手动进纸纸台纸尺寸宽度传感器的检测数据,按"模式清除(黄)"键退出显示打印部分,空白宽度调整5-6页2101-1前沿空白调整[0.0 ～9.0/ 3.0/ 0.1毫米/步]标准: 2±1.5毫米IAJ2101-2后沿空白调整,该设定值+1.2毫米[0.9 ～9.0/ 3.0/ 0.1毫米/步]标准: 2+2.5/-1.5毫米IAJ2101-3左边空白调整,该设定值+0.3毫米[0.9 ～9.0/ 2.0/ 0.1毫米/步]标准: 2±1.5毫米IAJ2101-4右边空白调整,该设定值+0.3毫米[0.9 ～9.0/ 2.0/ 0.1毫米/步]标准: 2+2.5/-1.5毫米IAJ打印部分,主扫描倍率调整2998打印部分,主扫描倍率调整全部模式IAJ[ -0.5～+0.5/ 0.0毫米 /每步0.1毫米], 标准: ±1% 用·/ *键选择+或-SP4图象扫描器部分调整5-11页4008扫描仪,主扫描倍率调整[ -1.0～+1.0/ 0.0% /每步0.5%], 标准: 100%±1% 用·/ *键选择+或-注: 以上SP 模式用"测试图像打印模式"SP5902的No 5打印一张2.7毫米×2.7毫米的单点格子图形的测试图像作样板(打印后将5902设定到"0") 供描倍率调整用4010副扫描前沿对位IAJ[ -5.0～+5.0/ 0.0毫米/每步0.1毫米], 标准: 2±1.5毫米用·/ *键选择+或-4011边到边(主扫描)对位IAJ[ -10.0～+6.0/ 0.0毫米/每步0.1毫米], 标准: 2±1.5毫米用·/ *键选择+或-4012-1前沿空白宽度调整IAJ[ 0～9.0/ 1.0毫米 /每步0.1毫米]标准:3±2毫米, 当用户要求扫描空白比打印空白大时用4012-2后沿空白宽度调整IAJ[ 0～9.0/ 1.0毫米 /每步0.1毫米]标准:3±2毫米, 当用户要求扫描空白比打印空白大时用4012-3左边空白宽度调整IAJ[ 0～9.0/ 1.0毫米 /每步0.1毫米]标准:3±2毫米, 当用户要求扫描空白比打印空白大时用4012-4右边空白宽度调整IAJ[ 0～9.0/ 1.0毫米 /每步0.1毫米]标准:3±2毫米, 当用户要求扫描空白比打印空白大时用4101副扫描倍率(扫描电机速度)调整[ -0.9～+0.9/ 0.0毫米/每步0.1%], 标准: 2±1.5毫米用·/ *键选择+或-,数据大扫描电机速度慢自动进稿器ADF 5-24页6006-1边到边(主扫描)对位正面[ -7.0 ～+9.5 / 0.0 /0.1毫米/步] 用·/ * 键选择+或-6006-2前沿(副扫描)对位[ -5.0～+5.0/ 0.0 /0.1毫米/步] 用·/ *键选择+或-6006-3后沿(副扫描)删边调整[ -3.0～+3.0/ -1.0 /0.1毫米/步] 用·/ *键选择+或-6006-4边到边(主扫描)对位背面[ -7.0 ～+9.5 / 0.0 /0.1毫米/步] 用·/ * 键选择+或-6007副扫描倍率调整[ -9.0 ～+9.0 / 0.0 /0.1%/步] 用·/ * 键选择+或-执行SBU自动调整4908执行扫描仪自动调整标准白板浓度0:正常;1:执行扫描仪自动调整标准白板浓度,放多张A3白纸在稿台玻璃或ADF上,键入"1"按复印键,自动执行标准白板浓度调整注:更换载体后,用"测试图像打印模式"SP5902的No 8可打印一张全点(全黑)图形的测试图像(打印后将5902设定到"0")4928*孤立黑点消除电平的选择[-2 ～+2/ 0 / 每步1]用·/ *键选择+或-,设定数大消除孤立黑点的能力强,注:该设定用于SP4921的文字1,2和特殊1,照片模式2和特殊1,特殊2,特殊5RICOH 理光 Model K-C1 Aficio 1015/B039；1018/B040；1018D/B043 数码复印机故障码B类SC码故障的产生可能是检测失误: 可用 OFF/ON 主开关来消除 B类SC码.SC101B扫描灯出错扫描白板时未检测到标准白板电平，标准白板数据峰值低于一定值,而判断为曝光灯未点亮SC120B扫描灯架原位传感器出错1扫描灯架原位传感器,在初始设定或复印过程时未检测到OFFSC121B扫描灯架原位传感器出错2扫描灯架原位传感器,在初始设定或复印过程时未检测到ONSC122B扫描灯架原位传感器出错3扫描灯架原位传感器,在扫描灯架返回到原位时,检测到ONSC123B扫描灯架原位传感器出错4扫描灯架原位传感器,在扫描灯架返回到原位时,未检测到ONSC130B传感器板SBU与BICU板通信错BICU板未艰到SBU板的连接信号SC192B自动SBU调整出错自动SBU调整期间,机器检测到从白板或白纸上读出的白电平超出范围SC194B SBU白电平检测出错连续20次自动调整SBU失败SC302B鼓充电辊漏电检测到鼓充电辊漏电信号(或电源板FU5开路)SC320B激光多面反射镜电机异常激光多面反射镜电机ON信号送出后10秒,电机没达到工作速度或在操作期间的一次200毫秒检查间隙未检测到电机ONSC321B无激光写入信号(F-门)出错在鼓表面从激光写入开始位置开始经过5毫米,激光写入信号（F门)未变成低电平SC322B激光器同步信号出错在连续5次的100毫秒时间间隔内,主扫描同步检测器板没有检测到激光同步信号SC390B TD传感器出错TD传感器的输出电压,在复印过程中连续10次检测到小于0.2V或大于4.0V.SC391B显影偏压漏泄显影偏压反馈信号检测到显影偏压漏电SC392B TD传感器初始设定出错未正确执行TD传感器初始化设定SC401B转印辊漏电出错1检测到转印辊漏电信号,未检测到转印棍电流反馈信号SC402B转印辊漏电出错2检测到转印辊漏电信号,未检测到转印棍电流反馈信号SC500B主电机锁住电机开始旋转后,连续7次(700毫秒)未检测到电机锁住信号;电机旋转后,连续7次(700毫秒)未检测到电机锁住信号SC503B选购件上纸盘升纸故障纸盘工作台纸盘升纸电机ON后18秒,连续2次上限传感器未激励SC504B选购件下纸盘升纸故障纸盘工作台纸盘升纸电机ON后18秒,连续2次上限传感器未激励SC506B选购件纸盘主电机锁住电机开始旋转后,1.5秒未检测到电机锁住信号;电机旋转后,1秒未检测到电机锁住信号SC541A定影热敏电阻/热保险开路电源开关ON后5秒定影热敏电阻检测到定影温度低于10度SC542A定影预热未完成电源开关ON后30秒定影热敏电阻检测到定影温度低于80度SC543A定影超温出错定影热敏电阻检测到定影温度超过230度达1秒SC544A定影低温出错工作期间或待机时,定影热敏电阻检测到定影温度超过100度达1秒SC546A定影温度不稳定定影灯ON后8秒,定影热敏电阻检测到定影温度上升低于3或超过5度SC547B零交叉信号出错主电源开关ON后5秒,或工作后1秒没有检测到零交叉信号SC620B IOB板与ADF板通信错超过4秒IOB板未接收到ADF板应答信号SC691B BICU板与传真板通信错BICU板不能与传真板正常通信SC692B BICU板与打印板通信错BICU板不能与打印板正常通信SC695B传真固化软件出错未完全正确地下载传真固化软件SC760B ADF门信号异常ADF板和IOB板之间的ADF门信号被断开。
