理光复印机维修代码大全原创精选doc

理光复印机维修代码大全一：如何进入 SP 模式按以下次序按动面键C → 1 → 0 → 7 → C ，保持按 C/ ◇键 3 秒以上；SP 模式菜单显示在 LCD 上， 1 COPY 2 FAX 3 PRINTER按你需要选定模式。

二：如何退出 SP 模式按 C 或 CANCEL 键一次或二次以上来返回到待机模式显示为止三：从 SP 模式进入复印模式按 COPY 键，选择适当的复印模式，并试复印品；要返回 SP 模式，按 C 键。

四：如何选择程序号用数字键输入第一级别程序（或用右或左光标键改变），并按 # 或 OK 键用数字键输入第二级别程序（或用右或左光标键改变），并按 # 或 OK 键若选择第三级别程序（如果有）：选择第二级别，然后使用右或左光标键。

要返回到下一个更高级别，按 C 。

五：对 SP 模式输入一个数值或设定值首先进入所要的程序号；使用数字键，进入所要求的设定值，进入所要求的设定值之前，如有必要，使用● /* 键在“ + ”和“ - ”之间变换，然后按 R/# 键或 OK 键盘。

六：常用SP 模式代码理光复印机1015/1018常用的SP模式代码更换铁粉后 TD 传感器初始化SP模式代码： SP2-214；装新机最后要用 SP7-825 初始化电气总计数器；如何清除 PM 计数：进入 SP7-804，同时按原稿类型键和 OK 或 R/# 键来复位计数器，成功则显示“执行完成”；要测试、制做纯黑打印品，使用 SP5-902；用手送纸复印的复印件不完整，如何解决？先选到手送纸盒，然后按“ # ”键，这时会出现纸盒尺寸，挑选 A4 尺寸，复印机一，如果好，手送传感器坏。

怎么调节定影辊压力?在手送纸盘上放置 OHP 纸，进入 SP1-109 ，按 COPY 键，机器把纸送到定影部分停留 20 秒，然后把它排出，检查排出的 OHP 纸的压印是否前后一样，不一样可改变弹簧钩子的位置，较高的钩子位置可产生较大的拉力型号：松下7713／7813复印机现象：复印件左右两端有较宽的黑带，放大缩小会有变化。

常用理光AFICIO3025/3030数码复印机维修代码表一维修呼叫分为四个级别A级----- 为防止机器损坏，只有工程师复位SC后机器才能工作；复位程序：进入SP模式，然后关开主电源开关。

B级----- 只停用使用了不良功能的SC。

复位程序：关开操作开关或主电源开关。

C级------ 更新SC历史，机器可以正常工作。

复位程序：不显示SC，只更新SC历史。

D 级------ 关开主开关，复位操作面板上显示的SC。

如果再次出错，会再次显示这些SC。

复位程序：关开操作开关。

1．SC代码说明l 如果问题和电路板有关，请断开然后重新连接接头，然后测试机器。

问题常常是因为线束松动或断开。

故更换PCB前请进行这样的处理。

l 如电机卡死，更换电机或传感器之前检查机器负载。

l ]机器处于SP模式时出现A或B级SC代码，机器无法显示，须退出SP模式检查SC编号。

l 机器出现D级SC代码，机器将自动重二‘SC代码的说明SC101 ----- 说明暴光灯出错，扫描白板时，未能正确检测到标准白板电平。

可能原因：暴光灯不良；暴光灯整流器不良；暴光灯接头连接不良；标准白板脏；反光镜或透镜错位或脏污；SBU板不良。

SC102 ----- 说明暴光灯出错。

扫描原稿后，暴光灯亮着的时间超过3分钟。

原因：SBCU 板不良；IPU板不良；控制板不良。

SC120 ----- 说明扫描仪原位出错。

在初始化或复印期间，扫描仪原位传感器未检测到接通状态。

可能原因：扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCU和原位传感器间的线束松动，断开或损坏；SBCU和扫描仪电机之间的线束松动，断开或损坏；SBCU板不良；扫描仪钢丝，同步皮带，滑轮或扫描架不良。

SC121 ---- 说明扫描仪原位出错。

同SC120相反。

可能原因：同SC120。

SC122 ---- 说明扫描仪传感器出错。

在扫描架返回时原位传感器仍然开启。

可能原因：同上。

ANAASC123 --- 说明扫描仪原位传感器出错。

理光复印机维修代码大全 Revised final draft November 26, 2020一：如何进入SP模式按以下次序按动面键C→1→0→7→C，保持按C/◇键3秒以上；SP模式菜单显示在LCD上，1COPY2FAX3PRINTER按你需要选定模式号码。

二：如何退出SP模式按C或CANCEL键一次或二次以上来返回到待机模式显示为止三：从SP模式进入复印模式按COPY键，选择适当的复印模式，并试复印品；要返回SP模式，按C键。

四：如何选择程序号用数字键输入第一级别程序号码（或用右或左光标键改变号码），并按#或OK键用数字键输入第二级别程序号码（或用右或左光标键改变号码），并按#或OK键若选择第三级别程序号码（如果有）：选择第二级别，然后使用右或左光标键。

要返回到下一个更高级别，按C。

五：对SP模式输入一个数值或设定值首先进入所要的程序号；使用数字键，进入所要求的设定值，进入所要求的设定值之前，如有必要，使用●/*键在“+”和“-”之间变换，然后按R/#键或OK键盘。

六：常用SP模式代码理光复印机1015/1018常用的SP模式代码更换铁粉后TD传感器初始化SP模式代码：SP2-214；装新机最后要用SP7-825初始化电气总计数器；如何清除PM计数：进入SP7-804，同时按原稿类型键和OK或R/#键来复位计数器，成功则显示“执行完成”；要测试、制做纯黑打印品，使用SP5-902；用手送纸复印的复印件不完整，如何解决先选到手送纸盒，然后按“#”键，这时会出现纸盒尺寸，挑选A4尺寸，复印机一张，如果好，手送传感器坏。

怎么调节定影辊压力在手送纸盘上放置OHP纸，进入SP1-109，按COPY键，机器把纸送到定影部分停留20秒，然后把它排出，检查排出的OHP纸的压印是否前后一样，不一样可改变弹簧钩子的位置，较高的钩子位置可产生较大的拉力型号：松下7713／7813复印机现象：复印件左右两端有较宽的黑带，放大缩小会有变化。

理光数码复印机常见故障代码101――曝光灯出错（1018机器是SC192）；120（121）――扫描仪原位出错。

144――BICU和SBU之间通讯出错BICU板不能检测SBU连接信号.；145――SBU自动调节出错；193――图像转印出错；198――内存地址出错；302――充电辊漏电检测到充电辊漏电信号。

320――多角反射镜出错；321――无激光写入信号（F-门）出错；322――激光同步出错。

390――TD传感器出错。

391――显影偏压泄漏；392――TD传感器初始设定出错。

401（402）――转印辊漏电出错1/2 检测到充电辊漏电信号。

500――主电机锁死。

547――零交叉信号故障。

（3）A级故障541――定影的热敏电阻开路（中央）。

542――定影温度预热出错（中央）。

543――定影过热出错（中央）热敏电阻检测到定影温度超过231达1秒。

544――定影过热出错（中央）。

545――定影温度过热出错（中央）2。

546――不稳定的定影温度（中央）。

551――定影热敏电阻开路（后面）同SC541.552――定影温度预热出错（后面）同SC542.553――定影过热出错（后面）同SC543。

555――定影温度过热出错（后面）同SC545。

556――不稳定的定影温度（后面）同SC546。

一：如何进入SP 模式1.按以下次序按动面键C →1 →0 →7 →C ，保持按C/ ◇键3 秒以上；2.SP 模式菜单显示在LCD 上，1 COPY 2 FAX 3 PRINTER3.按你需要选定模式号码。

二：如何退出SP 模式1.按C 或CANCEL 键一次或二次以上来返回到待机模式显示为止三：从SP 模式进入复印模式•按COPY 键，选择适当的复印模式，并试复印品；要返回SP 模式，按C 键。

四：如何选择程序号•用数字键输入第一级别程序号码（或用右或左光标键改变号码），并按# 或OK 键•用数字键输入第二级别程序号码（或用右或左光标键改变号码），并按# 或OK 键•若选择第三级别程序号码（如果有）：选择第二级别，然后使用右或左光标键。

3•设置后用自动图像浓度键”确认，关机退出。

SP方式号功能
4 强制启动（空运转）
5 曝光灯熄灭的空运转
6 卡纸检测关闭
7 空运转
8 输入检查
部件编号传感器/开关/信号
1 对位传感器
2 出纸传感器
3 手送纸无纸传感器
4 纸盘无纸传感器
8 高压漏电信号
9 电源板信号
10 右竖直导板信号
12 扫描架原位传感器
13 第四第五反光镜原位传感器
14 镜头原位传感器
16 分页器纸传感器
17 分页器轮开关
18 分页器斗原位开关
19 分页器开关
20 ADF安装
21 ADF翻起开关
22 钥匙计数器插入信号
9 输出检查
部件编号电气部件
0 通常0。

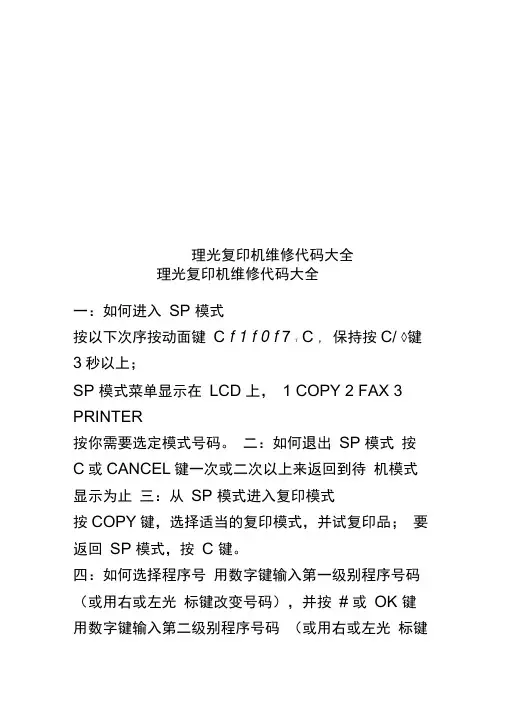

理光复印机维修代码大全理光复印机维修代码大全一：如何进入SP 模式按以下次序按动面键C f 1 f 0 f 7 T C , 保持按C/ ◊键3秒以上；SP 模式菜单显示在LCD 上，1 COPY 2 FAX 3 PRINTER按你需要选定模式号码。

二：如何退出SP 模式按C或CANCEL键一次或二次以上来返回到待机模式显示为止三：从SP 模式进入复印模式按COPY键，选择适当的复印模式，并试复印品；要返回SP 模式，按C 键。

四：如何选择程序号用数字键输入第一级别程序号码（或用右或左光标键改变号码），并按# 或OK 键用数字键输入第二级别程序号码（或用右或左光标键改变号码），并按# 或OK 键若选择第三级别程序号码（如果有）：选择第二级别，然后使用右或左光标键。

要返回到下一个更高级别，按C 。

五：对SP 模式输入一个数值或设定值首先进入所要的程序号； 使用数字键，进入所要求的设定值，进入所要求 的设定值之前，如有必要，使用• /*键在“ - ”之间变换，然后按R/#键或0K常用SP 模式代码 理光复印机1015/1018常用的SP 模式代码 更换铁粉后TD 传感器初始化SP 模式代码:SP2-214；装新机最后要用SP7-825初始化电气总计数 器；如何清除PM 计数：进入SP7-804,同时按原稿 类型键和0K 或R/#键来复位计数器，成功则 显示“执行完成”；要测试、制做纯黑打印品，使用SP5-902； 用手送纸复印的复印件不完整，如何解决？ 先选到手送纸盒，然后按“ # ”键，这时会出 现纸盒尺寸，挑选A4尺寸，复印机一张，如果 好，手送传感器坏。

怎么调节定影辐压力？在手送纸盘上放置0HP 纸，进入SP1-109 ,按 COPY 键，机器把纸送到定影部分停留20秒，六:然后把它排出，检查排出的OHP 纸的压印是否前后一样，不一样可改变弹簧钩子的位置，较高的钩子位置可产生较大的拉力型号：松下7713／7813 复印机现象：复印件左右两端有较宽的黑带，放大缩小会有变化。

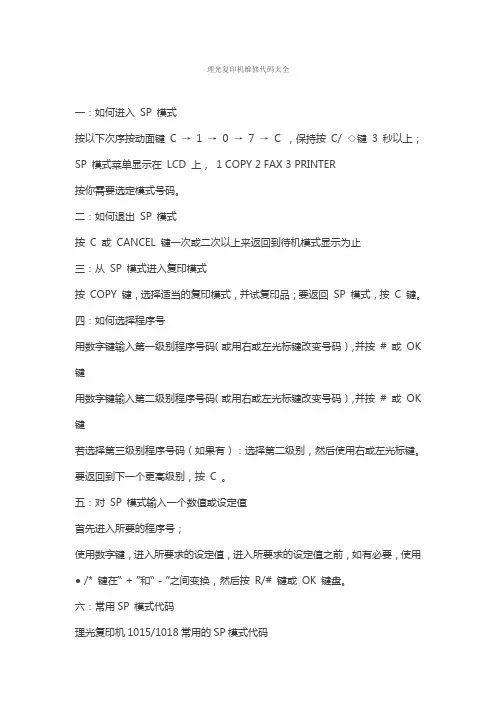

理光复印机维修代码大全一：如何进入SP 模式按以下次序按动面键C →1 →0 →7 →C ，保持按C/ ◇键3 秒以上；SP 模式菜单显示在LCD 上，1 COPY 2 FAX 3 PRINTER按你需要选定模式号码。

二：如何退出SP 模式按C 或CANCEL 键一次或二次以上来返回到待机模式显示为止三：从SP 模式进入复印模式按COPY 键，选择适当的复印模式，并试复印品；要返回SP 模式，按C 键。

四：如何选择程序号用数字键输入第一级别程序号码（或用右或左光标键改变号码），并按# 或OK 键用数字键输入第二级别程序号码（或用右或左光标键改变号码），并按# 或OK 键若选择第三级别程序号码（如果有）：选择第二级别，然后使用右或左光标键。

要返回到下一个更高级别，按C 。

五：对SP 模式输入一个数值或设定值首先进入所要的程序号；使用数字键，进入所要求的设定值，进入所要求的设定值之前，如有必要，使用● /* 键在“ + ”和“ - ”之间变换，然后按R/# 键或OK 键盘。

六：常用SP 模式代码理光复印机1015/1018常用的SP模式代码更换铁粉后TD 传感器初始化SP模式代码：SP2-214；装新机最后要用SP7-825 初始化电气总计数器；如何清除PM 计数：进入SP7-804，同时按原稿类型键和OK 或R/# 键来复位计数器，成功则显示“执行完成”；要测试、制做纯黑打印品，使用SP5-902；用手送纸复印的复印件不完整，如何解决？先选到手送纸盒，然后按“ # ”键，这时会出现纸盒尺寸，挑选A4 尺寸，复印机一张，如果好，手送传感器坏。

怎么调节定影辊压力?在手送纸盘上放置OHP 纸，进入SP1-109 ，按COPY 键，机器把纸送到定影部分停留20 秒，然后把它排出，检查排出的OHP 纸的压印是否前后一样，不一样可改变弹簧钩子的位置，较高的钩子位置可产生较大的拉力型号：松下7713／7813复印机现象：复印件左右两端有较宽的黑带，放大缩小会有变化。

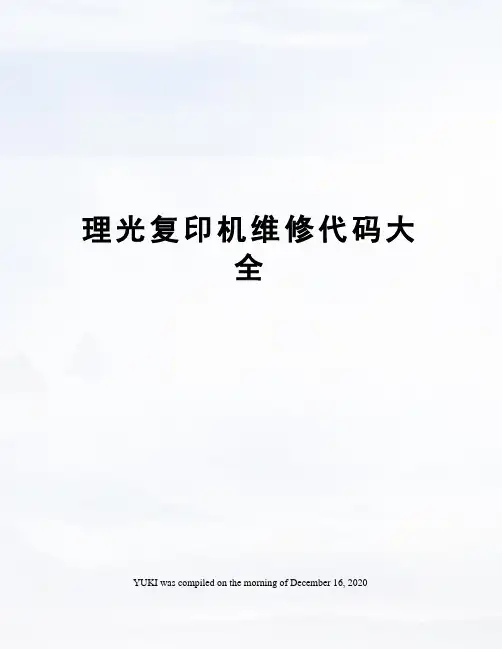

理光复印机维修代码大全YUKI was compiled on the morning of December 16, 2020理光复印机维修代码大全一：如何进入 SP 模式按以下次序按动面键 C → 1 → 0 → 7 → C ，保持按 C/ ◇键 3 秒以上；SP 模式菜单显示在 LCD 上， 1 COPY 2 FAX 3 PRINTER按你需要选定模式号码。

二：如何退出 SP 模式按 C 或 CANCEL 键一次或二次以上来返回到待机模式显示为止三：从 SP 模式进入复印模式按 COPY 键，选择适当的复印模式，并试复印品；要返回 SP 模式，按 C 键。

四：如何选择程序号用数字键输入第一级别程序号码（或用右或左光标键改变号码），并按 # 或 OK 键用数字键输入第二级别程序号码（或用右或左光标键改变号码），并按 # 或 OK 键若选择第三级别程序号码（如果有）：选择第二级别，然后使用右或左光标键。

要返回到下一个更高级别，按 C 。

五：对 SP 模式输入一个数值或设定值首先进入所要的程序号；使用数字键，进入所要求的设定值，进入所要求的设定值之前，如有必要，使用● /* 键在“ + ”和“ - ”之间变换，然后按 R/# 键或 OK 键盘。

六：常用SP 模式代码理光复印机1015/1018常用的SP模式代码更换铁粉后 TD 传感器初始化SP模式代码： SP2-214；装新机最后要用 SP7-825 初始化电气总计数器；如何清除 PM 计数：进入 SP7-804，同时按原稿类型键和 OK 或 R/# 键来复位计数器，成功则显示“执行完成”；要测试、制做纯黑打印品，使用 SP5-902；用手送纸复印的复印件不完整，如何解决？先选到手送纸盒，然后按“ # ”键，这时会出现纸盒尺寸，挑选 A4 尺寸，复印机一张，如果好，手送传感器坏。

怎么调节定影辊压力在手送纸盘上放置 OHP 纸，进入 SP1-109 ，按 COPY 键，机器把纸送到定影部分停留20 秒，然后把它排出，检查排出的 OHP 纸的压印是否前后一样，不一样可改变弹簧钩子的位置，较高的钩子位置可产生较大的拉力型号：松下7713／7813复印机现象：复印件左右两端有较宽的黑带，放大缩小会有变化。

1-001 功能：调整先端对位设置：0-32 预设值=16 每级0.5MM1-003 功能：调节每个纸路在对位处的供纸时序设置：0-32 预设值=16 每级1MM1-008 功能：卡纸检测，忽略传感器信号以检测为目的设置：0：OFF 1：ON1-103 功能：定影空转2分钟设置：0：OFF 1：ON1-104 功能：选择定影灯温度控制方式设置：0：ON/OFF 1：相位控制1-105-1 功能：定影温度控制设置：170-190 预设值=1801-105-2 功能：节能定影温度控制设置：0-5 预设值=01-105-3 功能：定影温度调整(副定影灯)设置：160-190 预设值=1751-106 功能：定影灯显示1-108 功能：选择是否强制启动设置：0：OFF 1：ON1-902 功能：调节双面器齐纸侧挡板的停止位置设置：0-32 预设值=16 每级0.5MM1-905 功能：调节双面器齐纸后挡板的停止位置设置：0-32 预设值=16 每级0.52-001 功能：鼓充电电压调整，每级30V，设置：0-32 预设值=162-002-1 功能：鼓充电压显示，实际值为显示值*102-002-2 功能：鼓充电压显示，VSP图样2-003 功能：鼓充电压调整，每级10V设置：0-32 预设值=162-101-1 功能：调节前端删边空白设置：0-32 预设值=16 每级0.52-101-2 功能：调节后端删边空白设置：0-32 预设值=16 每级0.52-201-1 功能：调节复印的显影偏压，每级20V设置：1-9 预设值=5 1：最深 9：最浅2-201-2 功能：调节手动ID第7级的显影偏压设置：1：-40V 2：+(-)0V 3：-80V 4：-120V2-203 功能：显影偏压调整，用于VSP图样，每级20V设置：1-10 预设值=62-206-1 功能：显示显影偏压，显示值*102-206-2 功能：显示用于制作VSP样本的显影偏压2-207 功能：强制补粉30秒，复印键开始，清除键中断2-208-1 功能：补粉方式选择设置：1：TD传感器补粉方式 2：定量补粉方式 3：检测补粉方式(预设值)2-208-2 功能：TD传感器补粉方式的补粉率，预设值=7%设置：1：7% 2：15% 3：30% 4：60%2-208-3 功能：定量补粉方式的补粉率，预设值=6%设置：1：2% 2：4% 3：6% 4：11%2-214 功能：TD传感器的初期设定，按下复印键2.5分钟自动停止，输出为2.5V[只有加入新显影剂后使用次方式]2-215-1 功能：显示当前TD传感器的输出2-215-2 功能：显示TD传感器参考输出2-220 功能：显示TD传感器初期设定输出，显示2.5V(执行SP2-214后)2-222 功能：选择检测补粉方式的补粉率，预设值=7%设置：1：7% 2：15% 3：30% 4：60%2-301 功能：转印电流调整设置：0-32 预设值=142-801 功能：搅拌显影剂“START”开始“CLEAR STOP”结束2-802 功能：显示鼓充电辊温度[0-60度]2-812 功能：鼓反转调整设置：0-32 预设值=162-901 功能：鼓充电辊清洁间隔设置：0：每1000张 1：每500张 2：每200张 3：每100张3-103-1 功能：显示ID传感器输出(VSP)3-103-2 功能：显示ID传感器输出(VSG)设置：VSP=0.01-2.50 VSG=4.0 VSP/VSG=0.13-105 功能：VL强制检测3-106 功能：检测由SP3-105 检测到的初期VLP/VLG值3-107 功能：显示当前VLP/VLG的值3-111 功能：显示当前VRP/VRG的值3-112 功能：VR强制检测“START”检测开始3-123 功能：鼓的初始化(只有安装新鼓后必须执行)3-801 功能：自动过程控制方式选择设置：0：OFF 1：ON3-901 功能：执行暴光灯熄灭的空运转，显影器必须取出3-902 功能：强制过程控制4-001 功能：暴光灯电压调整设置：50-75 预设值=63 每级0.54-002 功能：显示当前的暴光灯电压设置：50-854-008 功能：垂直倍率调整(送纸方向的倍率)设置：0-32 预设值=16 每级0.1%4-001-1 功能：镜头水平原位调整，01：第一纸盘 02：第二纸盘 03：第三纸盘 04：第四纸盘至 05：第五纸盘 06：手送纸 07：LCT 08：基准调整 09：ADF4-001-9 设置：0-32 预设值=16 每级0.2MM4-013 功能：扫描架空运转4-101 功能：水平倍率调整(垂直于送纸方向的倍率)设置：0-32 预设值=16 每级0.2%4-102 功能：镜头误差较正设置：0-16 预设值=8 每级0.1%4-103 功能：聚焦调整，调节第三反光镜的位置设置：0-150 预设值=75 每级0.054-201 功能：自动ADS增益调整，输出2.7V4-202 功能：ADS初期增益显示4-203 功能：ADS实际增益显示4-301 功能：APS传感器功能检查4-302 功能：安装了选购件APS传感器后将其设置为1设置：0：没有安装 1：已经安装4-303 功能：APS A5/HLT检测，选择是否强制检测设置：0：NO 1：YES4-901 功能：APS尺寸优先设置：0：81/2*13 1：8*13 2：81/4*134-902 功能：APS 8K/16K检测设置：0：NO 1：YES5-001 功能：点亮操作面板上的全部显示5-002 功能：优先纸路选择设置：1：第一纸盘 2：第二纸盘 3：第三纸盘 4：第四纸盘 5：第五纸盘 6：LCT 5-003 功能：APS优先选择设置：1：APS 2：手动5-004 功能：ADS优先选择设置：1：ADS 2：手动5-013 功能：计数器递增或递减设置：1：递增 2：递减5-017 功能：最大复印数量设置：1-999 预设值=9995-019 功能：各纸路纸尺寸设定5-101 功能：自动复位时间设定设置：0-999 预设值=605-102 功能：自动节能时间设定设置：0-999 预设值=605-103 功能：自动纸盘切换设置：0：关 1：开5-104 功能：A3/DLT加倍计数设置：0：关 1：开5-106 功能：选择图象浓度等级较正设置：0：浓 1：通常 2：浅5-107-1 功能：用于控制左，右白边移动的白边宽度调整量5-107-2 设置：A4机型0-15，预设值=5 LT机型0-0.60，预设值=0.205-108 功能：调节边框删除方式下的边框删除白边宽度设置：1：5MM 2：10MM5-110 功能：中央删除白边调整设置：8-25 预设值=205-113 功能：投币锁安装设置：0：不安装 1：安装5-115 功能：指定是否使用双面图象移动(背面白边)设置：0：NO 1：YES5-121 功能：T/C(总数计数器)计数时序设置：0：供纸 1：出纸5-305 功能：自动关机时间设定设置：0-999 预设值=0(不是用) 每级1分钟5-401 功能：用户代码方式设置：0：钥匙计数器 1：用户代码5-402 功能：拥护代码计数器检查设置：按住“.”键显示，用“+”和“-”键检查各用户代码5-404-1 功能：对显示在缩/放指示出的用户代码计数器复位，按R/#号键5-404-2 功能：复位所有UC计数器5-405 功能：用户代码号码设定，最大3位数设置：1-999 最多输入50个代码，用“+”和“-”检查输入代码5-407-1 功能：删除个别用户代码5-407-2 功能：删除所有用户代码5-408 功能：已登记用户代码号码显示5-501-1 功能：PM周期设定设置：1-9995-501-2 功能：PM周期报警方式设定设置：0：OFF 1：ON5-504 功能：卡纸的RDS/CSS报警等级5-505 功能：SC的RDS/CSS报警等级5-507 功能：消耗品的RDS/CSS报警等级5-801 功能：内存全清5-802-1 功能：连续空运转5-802-2 功能：一次空运转5-803 功能：输入检查方式，显示各传感器数拒5-804 功能：输出检查方式，开启个别电器部件5-810 功能：SC复位5-811 功能：机号输入5-812 功能：输入维修电话号码5-816 功能：RDS/CSS功能设定5-817 功能：修理时间传送5-905 功能：APSA4/LT横送优先设置：0：OFF 1：ON5-906 功能：手动装订复位时间设定设置：1-999 预设值=205-907 功能：封页方式选择设置：1：封面/封底 1：封面5-908 功能：图象移动/删除选择设置：1：删除方式 2：移动方式5-909 功能：数字键缩放/尺寸倍率设置：1：尺寸倍率 2：数字键缩放功能5-910 功能：操作面板的选择语言设置：1：英语 2：法语 3：德语 4：意大利语 5：西班牙语 6：瑞典语 7：葡萄牙语 8：丹麦语9：挪威语10：芬兰语11：荷兰语6-001 功能：SADF自动复位时间设定设置：1-99 预设值=56-002 功能：ADF自由尺寸设定设置：0：OFF 1：ON6-003 功能：自动分页选择设置：0：OFF 2：ON6-005 功能：双面复印时，是否在最后的奇数原稿后添加一张空白复印品设置：0：不增加 1：增加6-006-1 功能：单面原稿DF对位调节设置：0-32 预设值=166-006-2 功能：双面原稿DF对位调节设置：0-32 预设值=166-009 功能：ARDF空运转6-010 功能：选择ARDF时是否自动选择APS方式6-011 功能：厚/薄原稿方式选择设置：0：厚纸方式 1：薄纸方式6-101 功能：指定用何种分页器设置：0：无分页器 1：装用A557 2：装用A556 3：不使用 4：只A568分页器适配6-102 功能：选择使用何种分页堆叠限制设置：0：OFF 1：ON6-104 功能：装订张数限制设置：0：OFF 1：ON6-107 功能：分页器空运转7-001 功能：总运转时间显示(小时)7-002 功能：显示已扫描原稿的总数7-003 功能：收费计数器显示7-004 功能：计数器初期设定7-101-1 至功能：显示各种尺寸的复印总数7-203 功能：转鼓计数器显示7-204-1至功能：显示各纸盘的供纸总数7-205 功能：ARDF供纸计数显示7-206 功能：显示装订计数器7-301-1 功能：等倍方式计数显示7-301-2 功能：缩小方式计数显示7-301-3 功能：放大方式计数显示7-401 功能：显示发生的保修总数7-402 功能：显示各维修代码的报修计数器7-501 功能：显示卡纸总数7-502 功能：显示卡纸总数7-503 功能：显示原稿卡纸总数7-504-1至功能：显示各卡纸部位卡纸总数7-505-1 功能：显示ARDF输入部卡纸总数7-505-2 功能：显示ARDF输出部卡纸总数7-801-1至功能：主ROM版本显示7-803 功能：PM计数器检查7-804 功能：PM 计数器复位，按R/#键7-807-1 功能：SC计数器清除及各类维修代码7-807-2 功能：复印纸卡纸计数器复位7-807-3 功能：原稿卡纸计数器复位7-808 功能：计数器全部清除7-810 功能：复印计数器清除7-811功能：DF计数器清除故障代码E101 嚗光灯故障E103 电源频率检测故障E120 /121 扫描架原位故障E124 扫描架驱动电机故障E140/141 镜头垂直方向原位传感器故障E142/143 镜头水平方向原位传感器故障E144/145第二把手扫描架原位传感器故障E191 自动图象浓度传感器调整故障E302 鼓充电辊漏电E346 显影偏压故障E351 图象浓度传感器调整故障E352色粉浓度传感器初始设置故障E353 传感器样板电压 VSP 异常《超过2。
