屋面排水设计规范

屋顶排水设计

为了迅速排除屋面雨水，需进行周密的排水设计，其内容包括：选择屋顶排水坡度，确定排水方式，进行屋顶排水组织设计。

6.2.1 屋顶坡度选择

一、屋顶排水坡度的表示方法

常用的坡度表示方法有角度法、斜率法和百分比法。坡屋顶多采用斜率法，平屋顶多采用百分比法，角度法应用较少。

二、影响屋顶坡度的因素

1、屋面防水材料与排水坡度的关系

防水材料如尺寸较小，接缝必然就较多，容易产生缝隙渗漏，因而屋面应有较大的排水坡度，以便将屋面积水迅速排除。如果屋面的防水材料覆盖面积大，接缝少而且严密，屋面的排水坡度就可以小一些。

2、降雨量大小与坡度的关系

降雨量大的地区，屋面渗漏的可能性较大，屋顶的排水坡度应适当加大；反之，屋顶排水坡度则宜小一些。

三、屋顶坡度的形成方法

1、材料找坡

材料找坡是指屋顶坡度由垫坡材料形成，一般用于坡向长度较小的屋面。为了减轻屋面荷载，应选用轻质材料找坡，如水泥炉渣、石灰炉渣等。找坡层的厚度最薄处不小于20mm 。平屋顶材料找坡的坡度宜为2%。

2、结构找坡

结构找坡是屋顶结构自身带有排水坡度，平屋顶结构找坡的坡度宜为3％。

材料找坡的屋面板可以水平放置，天棚面平整，但材料找坡增加屋面荷载，材料和人工消耗较多；结构找坡无须在屋面上另加找坡材料，构造简单，不增加荷载，但天棚顶倾斜，室内空间不够规整。这两种方法在工程实践中均有广泛的运用。

[屋顶坡度的形成见下图]

屋顶坡度的形成

6.2.2 屋顶排水方式 一、排水方式

1、无组织排水

无组织排水是指屋面雨水直接从檐口滴落至地面的一种排水方式，因为不用天沟、雨水管等导流雨水，故又称自由落水。主要适用于少雨地区或一般低层建筑，相邻屋面高差小于4m；不宜用于临街建筑和较高的建筑。

2、有组织排水

有组织排水是指雨水经由天沟、雨水管等排水装置被引导至地面或地下管沟的一种排水方式。在建筑工程中应用广泛。

二、排水方式选择

确定屋顶排水方式应根据气候条件、建筑物的高度、质量等级、使用性质、屋顶面积大小等因素加以综合考虑。

建筑物给排水设计规范

一、前言

建筑物给排水设计规范是建筑物设计中非常重要的一个部分，它涉及到人们日常生活中用水、排水的方方面面，直接关系到建筑物的使用效果和使用寿命，因此，制定一套完善的建筑物给排水设计规范显得尤为必要。

二、设计原则

1、安全可靠：设计应考虑到给排水系统的安全性和可靠性，以保证人们的生命财产安全。

2、经济合理：设计应尽量降低建设成本，提高经济效益。

3、环保节能：设计应符合国家的环保要求，尽量节约能源，减少能源消耗。

4、便于维修：设计应考虑到给排水系统的维护和保养，方便维修和更换。

三、设计要求

1、给水系统设计要求

（1）设计应考虑到管道的直径、材质、铺设方式等因素，以保证水压稳定，供水量充足。

（2）设计应考虑到水源的稳定性和水质的卫生安全，保证供水水质符合国家标准。

（3）设计应考虑到水表的安装位置和数量，以方便用水量的测量和计费。

（4）设计应考虑到消防用水的需要，保证消防用水管道和消防设备的设置和布局符合国家标准。

2、排水系统设计要求

（1）设计应考虑到排水系统的管径、坡度、材质、铺设方式等因素，以保证排水畅通。

（2）设计应考虑到地下水位和降雨量等因素，合理设置雨水管道和雨水收集设施。

（3）设计应考虑到污水处理设备和管道的设置和布局，以保证污水的处理效果符合国家标准。

（4）设计应考虑到通风设备的设置和布局，以保证排水系统的通风良好，防止气味污染。

3、热水系统设计要求

（1）设计应考虑到热水器的类型和容量，以保证热水供应量充足。

（2）设计应考虑到热水管道的保温和防冻措施，以保证热水管道的安全和热损失的减少。

（3）设计应考虑到热水器的安装位置和通风条件，以保证热水器的使用安全。

4、其他设计要求

（1）设计应考虑到给排水系统与建筑结构的协调，以保证建筑物的结构安全和稳定。

（2）设计应考虑到给排水系统与室内装修的协调，以保证室内装修的美观和舒适。

（3）设计应考虑到给排水系统与建筑物的环保要求的协调，以保证建筑物的环保性能符合国家标准。

种植屋面防排水设计

关键词：构造、防水、耐根穿刺、排水、虹吸、架空、支撑器、乔木

在高楼大厦林立的城市中，公共绿地资源是有限的，通常被人所忽视的建筑屋顶通过合理规划、适当种植绿化，完全可以起到增加绿地面积、改善环境品质的作用。而要实现这一目的，除了需要有成熟的植物和土壤的选择、种植及养护等技术，建筑种植屋面的防排水是其中一个重要的环节。

首先，种植屋面需要具备完善的防排水构造。

种植屋面构造可划分为：植被、种植土、过滤层、排水层、隔离层、防水及耐根穿刺层、保温层、隔汽层、屋面结构层（见附图）

1、植被：一般分为地被植物、灌木和乔木。屋顶花园植被应选用抗旱、抗风的品种。

2、种植土：当覆土厚度大于600mm 时可以采用田园土，即自然土或农耕土，为了减轻结构荷载，建筑楼层屋面往往采用改良土，即在田园土中掺入珍珠岩、蛭石、草炭等轻骨料、肥料混合而成。种植土的厚度根据种植植物的品种而定：一般的地被植物为100-200mm，小灌木为300-400mm，大灌木为500-600mm，乔木则需要800mm以上。

3、过滤层：设置在排水层上起滤水作用，防止种植土的流失。一般采用聚酯无纺布作为过滤层。

4、蓄排水层：蓄排水层需要有效的排出雨水，保证植物和种植土不腐烂或不被冲刷掉，同时也可以起到蓄水的作用，在天气干燥时给植物提供水分。可用作蓄排水层的材料有：塑料或橡胶排水板、蓄排水营养毯、卵石陶粒等。

5、隔离层：为使防水层与排水层之间保持隔离滑动，防止雨天滞留水结冰产生的冻胀应力对防水层的破坏。通常干铺PE塑料膜或者铺抹低强度等级的砂浆。

6、防水及耐根穿刺层：由于种植屋面植物的根系具有极强的穿透能力，因此，建造屋顶花园时需在传统屋面防水层的基础上增加一层耐根穿刺的防水层。耐根穿刺防水材料有物理阻根材料、化学阻根材料和机械性能根阻三种。物理阻根材料是利用材料本身的物理特性来阻挡植物根系，比如铜离子复合根阻防水卷材，胎基中的铜离子具有使植物根系转向生长的特性，从而使防水层不会受到破坏，（需要注意的是铜离子对于竹子这种根状茎类植物是无效的）；化学阻根则通常是在弹性沥青涂层中加入可以抑制植物根系生长的生物添加剂，类似除草剂的化学成份，使植物根系不接近防水卷材。一般的阻根剂具有一定的毒性，添加过量会导致植物受害，发育不良，添加过少则不起作用；机械性能根阻则是依靠材

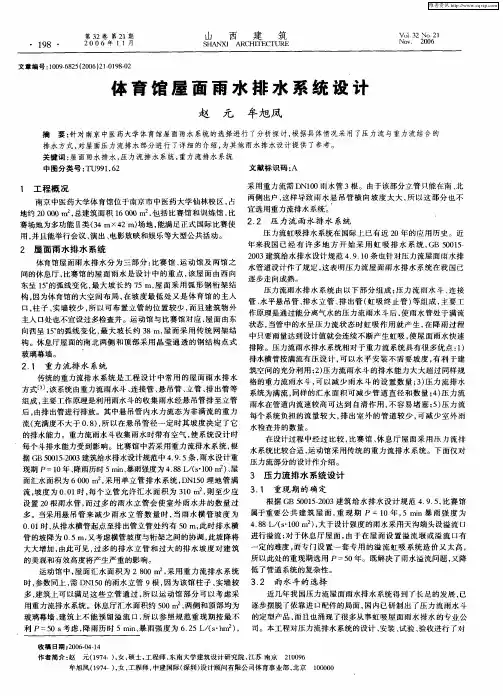

第３２卷第２１期　・１９８・　２　０　０　６年１　１月　山　西　建　筑　ＳＨＡＮＸＩ　ＡＲＣＨ１ＴＥＣＴＵＲＥ　Ｖ０１．３２　ＮＯ．２１　ＮＯＶ．　２００６　

文章编号：１００９—６８２５（２００６）２１—０１９８－０２　

体育馆屋面雨水排水系统设计　

赵元牟旭凤　

摘要：针对南京中医药大学体育馆屋面雨水系统的选择进行了分析探讨，根据具体情况采用了压力流与重力流结合的　

排水方式，对屋面压力流排水部分进行了详细的介绍，为其他雨水排水设计提供了参考。　

关键词：屋面雨水排水，压力流排水系统，重力流排水系统　

中图分类号：ＴＵ９９１．６２　文献标识码：Ａ　

１工程概况　

南京中医药大学体育馆位于南京市中医药大学仙林校区，占　地约２０　０００　ｍ２，总建筑面积１６　０００　ｍ？，包括比赛馆和训练馆，比　

赛场地为多功能Ⅱ类（３４　ｍ×４２　ｍ）场地，能满足正式国际比赛使　

用，并且能举行会议、演出、电影放映和娱乐等大型公共活动。　

２屋面雨水排水系统　

体育馆屋面雨水排水分为三部分：比赛馆、运动馆及两馆之　

间的休息厅，比赛馆的屋面雨水是设计中的重点，该屋面由西向　东呈１５。的弧线变化，最大坡长约７５　ｒｆｌ，屋面采用弧形钢桁架结　

构．因为体育馆的大空间布局，在坡度最低处又是体育馆的主人　

１３，柱子、实墙较少，所以可布置立管的位置较少，而且建筑物外　主入口处也不宜设过多检查井。运动馆与比赛馆对应，屋面由东　

向西呈１５。的弧线变化，最大坡长约３８　ｍ，屋面采用传统网架结　

构。休息厅屋面的南北两侧和顶部采用晶莹通透的钢结构点式　

玻璃幕墙。　

２．１　重力流排水系统　

传统的重力流排水系统是工程设计中常用的屋面雨水排水　

方式［　，该系统由重力流雨水斗、连接管、悬吊管、立管、排出管等　

组成，主要工作原理是利用雨水斗的收集雨水经悬吊管排至立管　

后，由排出管进行排放。其中悬吊管内水力流态为非满流的重力　

流（充满度不大于０．８），所以在悬吊管径一定时其坡度决定了它
