住宅排水设计规范

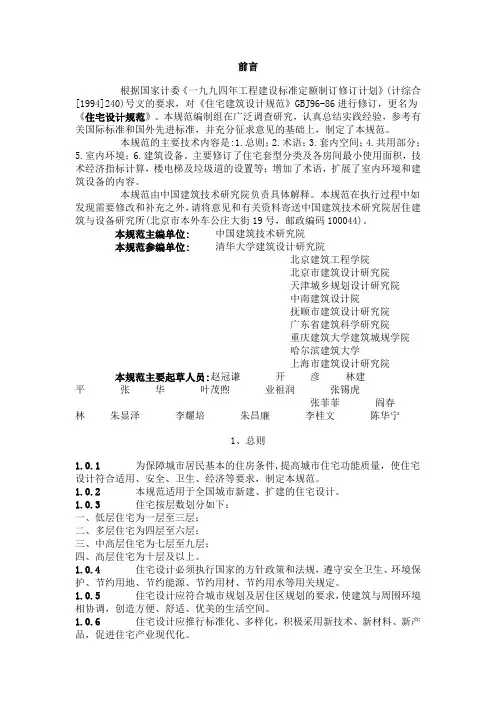

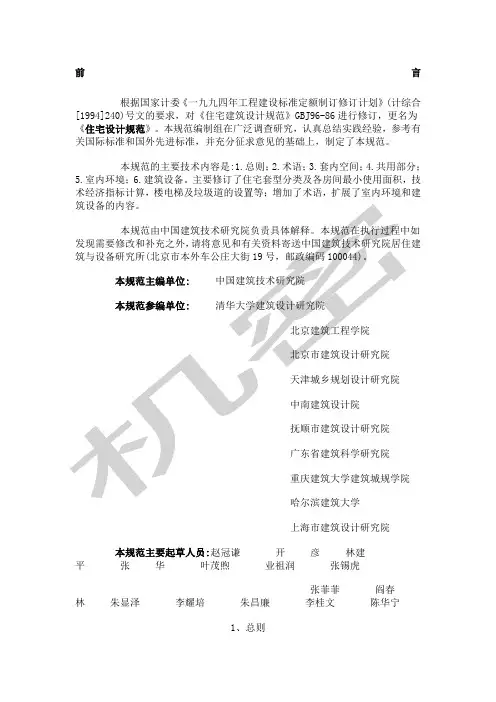

前言

根据国家计委《一九九四年工程建设标准定额制订修订计划》(计综合[1994]240)号文的要求，对《住宅建筑设计规范》GBJ96-86进行修订，更名为《住宅设计规范》。本规范编制组在广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并充分征求意见的基础上，制定了本规范。

本规范的主要技术内容是:1.总则；2.术语；3.套内空间；4.共用部分；5.室内环境；6.建筑设备。主要修订了住宅套型分类及各房间最小使用面积，技术经济指标计算，楼电梯及垃圾道的设置等；增加了术语，扩展了室内环境和建筑设备的内容。

本规范由中国建筑技术研究院负责具体解释。本规范在执行过程中如发现需要修改和补充之外，请将意见和有关资料寄送中国建筑技术研究院居住建筑与设备研究所(北京市本外车公庄大街19号，邮政编码100044)。

本规范主编单位: 中国建筑技术研究院

本规范参编单位: 清华大学建筑设计研究院

北京建筑工程学院

北京市建筑设计研究院

天津城乡规划设计研究院

中南建筑设计院

抚顺市建筑设计研究院

广东省建筑科学研究院

重庆建筑大学建筑城规学院

哈尔滨建筑大学

上海市建筑设计研究院

本规范主要起草人员:赵冠谦 开 彦 林建平 张 华 叶茂煦 业祖润 张锡虎

张菲菲 阎春林 朱显泽 李耀培 朱昌廉 李桂文 陈华宁

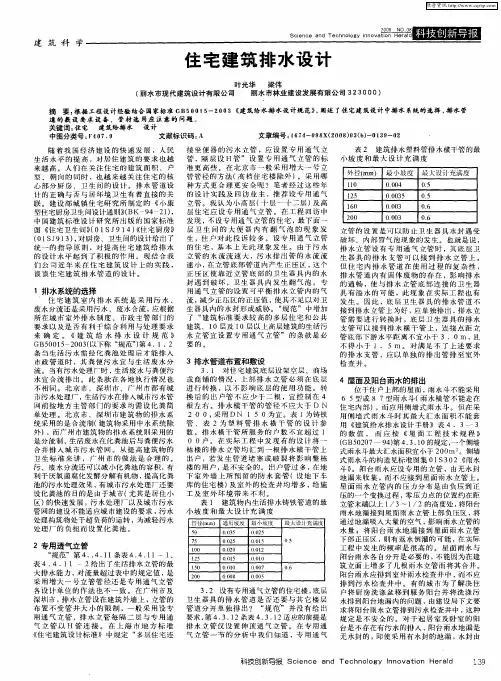

建筑科学　住宅建筑排水设计　

叶光华　梁伟　（丽水市现代建筑设计有限公司　丽水市林业建设发展有限公司３　２　３　０　０　０）　摘要：根据工程设计经验结合国家标准ＧＢ　５　０　０　ｌ　５—２　０　０　３　道的敷设要求设备、管材选用应注意的问题。　关键词：住宅　建筑给排水　设计　中图分类号：Ｆ４　０７．９　文献标识码：Ａ　随着我国经济建设的快速发展，人民　生活水平的提高，对居住建筑的要求也越　来越高。人们在关注住宅的建筑面积、户　型、朝向的同时，也越来越关注住宅的核　心部分厨房，卫生间的设计。排水管道设　计的正确与否与居环境卫生有着直接的关　联。建设部城镇住宅研究所制定的《小康　型住宅厨房卫生间设计通则》（ＢＫ一９４－２１），　中国建筑标准设计研究所出版的国家标准　图《住宅卫生间　（０　ｌ　Ｓ　Ｊ　９　１　４）《住宅厨房　（０ｌＳＪ９１　３），对厨房、卫生间的设计给出了　统一的指导原则，对提高住宅建筑给排水　的设计水平起到了积极的作用。现结合我　们公司近年来在住宅建筑设计上的实践，　谈谈住宅建筑排水管道的设计。　１排水系统的选择　住宅建筑室内排水系统是采用污水、　废水分流还是采用污水、废水合流，应根据　所在城市室外排水制度、市政主管部门的　要求以及是否有利于综合利用与处理要求　来确定。《建筑给水排水设计规范　ＧＢ５００１　５—２００３（以下称“规范”）第４。１。２　条当生活污水需经化粪池处理后才能排人　市政管道时，其粪便污水宜与生活废水分　流。当有污水处理厂时，生活废水与粪便污　水宜合流排出。此条款在各地执行情况也　不相同。北京市、深圳市、广州市都有城　市污水处理厂，生活污水在排人城市污水管　网前按地方主管部门的要求均需设化粪简　单处理。北京市、深圳市建筑物的排水系　统采用的是合流制（建筑物采用中水系统除　外），而广州市建筑物的排水系统则采用的　是分流制，生活废水在化粪池后与粪便污水　合并排人城市污水管网。从提高建筑物的　卫生标准来讲，广州市的做法是合理的。　污、废水分流还可以减小化粪池的容积，有　利于厌氧菌腐化发酵分解有机物，提高化粪　池的污水处理效果，有城市污水处理厂还要　设化粪池的目的是由于城市（尤其是居住小　区）的快速发展，污水处理厂以及城市污水　管网的建设不能适应城市建设的要求，污水　处理构筑物处于超负荷的运转，为减轻污水　处理厂的负担而设置化粪池。　２专用透气立管　“规范”第４．．４．１１条表４．４．１ｌ一１、　表４．４．１ｌ一２给出了生活排水立管的最　大排水能力，对流量超过表中的规定值，是　采用增大一号立管管径还是专用通气立管　各设计单位的作法也不一致。在广州市及　深圳市，排水立管设在建筑外墙上，立管的　布置不受管井大小的限制，一般采用设专　用通气立管，排水立管每隔二层与专用通　气立管以Ｈ管连接。在上海市地方标准　《住宅建筑设计标准　中规定“多层住宅连　《建筑给水排水设计规范》，阐述了住宅建筑设计中排水系统的选择，排水管　文章编号：１６７４—０９８ｘ（２００８）０３（ｂ）一０１３９－－０２　按坐便器的污水立管，应设置专用通气立　管，隔层设Ｈ管”设置专用通气立管的标　准更高些。在北京市一般采用增大一号立　管管径的方法（高档住宅楼除外）。采用哪　种方式更合理更安全呢？笔者经过这些年　的设计实践及回访业主，推荐设专用通气　立管。我认为小高层（十层一十二层）及高　层住宅应设专用通气立管。在工程回访中　发现，不设专用通气立管的住宅，最下面一　层卫生间的大便器内有翻气泡的现象发　生，住户对此投诉较多。设专用通气立管　的住宅，基本上无此现象发生。由于污水　立管的水流流速大，污水排出管的水流流　速小，在立管底部管道内产生正压区，这个　正压区使靠近立管底部的卫生器具内的水　封遇到破坏，卫生器具内发生翻气泡。专　用通气立管的设置可平衡排水立管内的气　流，减少正压区的正压值，使其不足以对卫　生器具内的水封形成威胁。“规范”中增加　了“建筑标准要求较高的多层住宅和公共　建筑、１　０层及１　０层以上高层建筑的生活污　水立管宜设置专用通气立管”的条款是必　要的。　３排水管道布置和敷设　３。１　对住宅建筑底层设架空层、商场　或商铺的情况，上部排水立管必须在底层　进行转换，以不影响底层的使用功能。转　换后的出户管不应少于二根，宜控制在４　根左右。排水横千管的管径不应大于Ｄ　Ｎ　２　０　０，采用ＤＮ　１　５　０为宜。表１为铸铁　管、表２为塑料管排水横千管的设计参　数。排水横千管所服务的户数不宜超过１　０　０户。在实际工程中发现有的设计将一　栋楼的排水立管均汇到一根排水横千管上　出户，若发生管道堵塞或破裂将影响整栋　楼的用户，是不安全的。出户管过多，在地　下室外墙上所预留的防水套管（设地下车　库的住宅楼）及室外的检查井均增多，给施　工及室外环境带来不利。　表１　建筑物内生活排水铸铁管道的最　小坡度和最大设计充满度　镑径（ｒａｍ）　通用坡度　最小坡度　最大设计充满皮　５０　０　０３５　０　０２５　７５　０　０２５　０　０Ｉ５　０　５　１００　０　０２０　０　０Ｉ２　ｌ２５　０．０Ｉ５　０　（１ｌ０　ｌ５（１　０（１１０　（）００７　０　６　２００　０　００８　０　００５　３．２设有专用通气立管的住宅楼，底层　卫生器具的排水管道是否还要与其它楼层　管道分开单独排出？“规范”并没有给出　要求，第４．３．１２条表４．３．１２适应的前提是　排水立管仅设置伸顶通气立管。在专用通　气立管一节的分析中我们知道，专用通气　表２　建筑排水塑料管排水横千管的最　小坡度和最大设计充满度　外径（ｒａｍ）　圾小坡度　最人设计充满度　１１０　０　００４　０．５　ｌ２５　０．００３５　０　５　１６０　０．００３　０　６　２００　０　００３　０　６　立管的设置是可以防止卫生器具水封遇受　破坏、内部冒气泡现象的发生。也就是说，　排水立管设有专用通气立管时，其底层卫　生器具的排水支管可以接到排水立管上。　但住宅内排水管道在使用过程的复杂性，　排水管道内有固体废物的存在，影响排水　的通畅，使与排水立管底部连接的卫生器　具有溢水的可能，此现象在实际工程也有　发生。因此，底层卫生器具的排水管道不　接到排水立管上为好，应单独排出，排水立　管需要进行转换时，底层卫生器具的排水　支管可以接到排水横千管上，连接点距立　管底部下游水平距离不宜小于３。０　ｍ，且　不得小于１．５　ｍ。对满足不了上述要求　的排水支管，应以单独的排出管排至室外　检查井。　４屋面及阳台雨水的排出　位于住户上部的屋面，雨水斗不能采用　６　５型或８　７型雨水斗（雨水横管不能走在　住宅内部），而应用侧墙式雨水斗。但在采　用侧墙式雨水斗时其最大汇水面积不能套　用《建筑给水排水设计手册》表４．３—３　的数值，而应按《屋面工程技术规程　（ＧＢ５０２０７—９４）第４．３．１０的规定，一个侧墙　式雨水斗最大汇水面积宜小于２００ｉｎ　。侧墙　式雨水斗的构造见标准图集０　１　ｓ　３０２《雨水　斗　。阳台雨水应设专用的立管，由无水封　地漏来收集，而不应接到屋面雨水立管上。　屋面雨水立管内的压力分布是由负压到正　压的一个变换过程，零压力点的位置约在距　立管末端以上１／３～１／２的高度处，将阳台　雨水地漏接到屋面雨水立管上部负压区，将　通过地漏吸人大量的空气，影响雨水立管的　水量；将阳台雨水地漏接到屋面雨水立管　下部正压区，则有返水倒灌的可能，在实际　工程中发生的频率是很高的。屋面雨水与　阳台雨水各自分开是必要的，不能因为在建　筑立面上增多了几根雨水立管而将其合并。　阳台雨水应排到室外雨水检查井中，而不应　排到污水检查井中。有的城市为了解决住　户将厨房洗涤盆移到服务阳台并将洗涤污　水排到阳台地漏内的问题，由建设局下文要　求将阳台雨水立管排到污水检查井中，这种　规定是不安全的。对于起居室及卧室的阳　台是不存在有污水的排人，阳台雨水地漏是　无水封的，即使采用有水封的地漏，水封由　科技创新导报Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｎｏｖａｔｉｏｎ　Ｈｅｒａｌｄ　１　３９

建筑给排水设计指导书

1.1 建筑给水系统

1.1.1 给水系统设计

1.给水系统划分原则

1）建筑给水系统应该充分利用室外给水管网的水压直接供水。当室外给水管网压力无法满足整个建筑的供水水压要求时，则尽量采用分区供水，建筑物的下层由室外管网直接供水，建筑物的上层通过二次加压供水。

2）高层建筑生活给水系统的竖向分区，应根据使用要求，设备材料性能，维护管理条件，建筑层数和高度以及室外给水压力的因素合理确定。一般最低处卫生给水配件静水压力应控制在：

① 住宅 旅馆 饭店 公寓 医院等及其类似建筑：0.3~0.35MP。

② 办公楼等：0.3~0.45MP

3）若静水压力超过上述压力时，应采取减压措施（如既减动压 又减静压的减压阀等），使用水装置和卫生器具的流出水头，接近或等于额定流量时流出水头。

4）生产给水的最大静水压力，应按工艺设备的要求确定。

5）消火栓给水系统在最低消火栓处静水压力不应大于1.0MP，当大于此值时应考虑进行竖向分区，消火栓出口动压大于0.5MP时，消火栓前应设减压装置。

6）自动喷水系统的管网压力不应大于1.2MP.

2 给水图式

（1） 给水管网布置方式

根据给水水平配水干管的敷设位置，生活给水管网的布置方式分为下行上给式和上行下给式两种，其特征和使用范围见表1.1

表1.1 给水管网布置方式

名称 特征 使用范围

下行上给式 水平配水干管敷设在底层或地下室天花上 利用室外管网压力直接供水，气压罐或变频泵自动供水

上行下给式 水平配水干管敷设在顶层天花板下或屋顶上 利用水箱二次供水系统

（2） 给水常用图式

给水常用图式见表1.2，设计时可根据具体情况采用其中图式或综合几种图式，组成其他图式。

3，给水管道布置和敷设

给水管道的布置敷设应满足以下要求:

(1) 满足最佳水力条件

1） 给水管道应力求短而直。

前言

根据国家计委《一九九四年工程建设标准定额制订修订计划》(计综合[1994]240)号文的要求，对《住宅建筑设计规范》GBJ96-86进行修订，更名为《住宅设计规范》。本规范编制组在广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并充分征求意见的基础上，制定了本规范。

本规范的主要技术内容是:1.总则；2.术语；3.套内空间；4.共用部分；5.室内环境；6.建筑设备。主要修订了住宅套型分类及各房间最小使用面积，技术经济指标计算，楼电梯及垃圾道的设置等；增加了术语，扩展了室内环境和建筑设备的内容。

本规范由中国建筑技术研究院负责具体解释。本规范在执行过程中如发现需要修改和补充之外，请将意见和有关资料寄送中国建筑技术研究院居住建筑与设备研究所(北京市本外车公庄大街19号，邮政编码100044)。

本规范主编单位: 中国建筑技术研究院

本规范参编单位: 清华大学建筑设计研究院

北京建筑工程学院

北京市建筑设计研究院

天津城乡规划设计研究院

中南建筑设计院

抚顺市建筑设计研究院

广东省建筑科学研究院

重庆建筑大学建筑城规学院

哈尔滨建筑大学

上海市建筑设计研究院

本规范主要起草人员:赵冠谦 开 彦 林建平 张 华 叶茂煦 业祖润 张锡虎

张菲菲 阎春林 朱显泽 李耀培 朱昌廉 李桂文 陈华宁
