挡土墙施工方案及工艺(一)2024

护脚墙施工技术方案

页脚内容13

平塘天文小镇航龙安置小区建设项目

（北区）

挡土墙施工方案

编 制 人：

审 核 人：

批 准 人:

平塘县农村城镇资源投资开发有限责任公司

二0一七年十月二十五日 护脚墙施工技术方案

页脚内容13 目 录

一.编制依据 ...................................... ..........3

二.工程概况 ..................................................3

三、施工部署..................... ......... ......... ........6

四、主要施工方法及技术措施................. ..................8

五、质量保证措施...... ......................................24

六、安全生产保证措施.........................................27

七、文明施工及环保措施.......................................29

八、雨季施工措施 ............................................31

一、 编制依据： 护脚墙施工技术方案

页脚内容13 1、《建筑结构工程施工工艺标准》 QCJJT-JS02-2004；

3、《混凝土结构工程施工质量验收规范》 GB50204-2011；

4、《建筑施工钢管脚手架安全技术规程》 JGJ130－2011；

5、《建筑工程质量统一验收标准》 GB 50300－2014；

6、《国家建筑标准设计图集》 04J008；

挡土墙技术标准（一）2024

挡土墙技术标准（一）

引言概述:

挡土墙是一种常见的土木工程结构，主要用于土壤的稳定和防止土体滑动。挡土墙技术标准是指制定和规范挡土墙设计、施工和验收的一系列标准和指导。本文将从挡土墙设计原则、基本材料要求、施工方法、监测要求和验收评估等五个方面进行详细阐述。

正文内容:

1. 挡土墙设计原则

1.1 地质勘察和分析

- 进行综合地质勘察，了解地层情况和土体特性。

- 分析土体的稳定性，评估潜在的地质灾害风险。

- 确定挡土墙的设计参数，如倾角、高度和面积等。

1.2 结构设计

- 选择适用的挡土墙结构类型，如重力式挡土墙、悬臂式挡土墙或墙体加固。

- 根据土体特性和荷载情况，计算和确定挡土墙的尺寸和稳定性要求。

- 考虑土体保水、防渗透和抗冻特性，制定相应的设计措施。

1.3 排水设计

- 设计合理的排水系统，确保土体内部的水分平衡。

- 设置有效的雨水收集和排放装置，减少水分对挡土墙的不良影响。 挡土墙技术标准（一）2024

- 选择适当的排水材料和施工方法，提高土体的排水能力。

2. 基本材料要求

2.1 挡土墙材料

- 选择具有足够稳定性和耐久性的材料，如混凝土、钢筋和土工合成材料等。

- 按照标准规定的要求进行材料检验，确保其质量和性能符合设计要求。

2.2 填土材料

- 选择合适的填土材料，如土壤、碎石或砾石等。

- 根据不同挡土墙的要求，选择具有一定粒径分布和良好稳定性的填土材料。

2.3 排水材料

- 选择合适的排水材料，如排水板、排水管或过滤层材料等。

- 考虑到排水材料的渗透性、耐久性和自清洁性，确保排水系统的有效性。

3. 施工方法

3.1 挡土墙基础施工

- 按照设计要求进行基础开挖和处理，确保基础的平整和稳定。

- 进行基础防渗透处理，减少水分对基础的不利影响。

- 采用适当的基础加固方法，提高基础的承载力和稳定性。

3.2 挡土墙支护结构施工 挡土墙技术标准（一）2024

挡土墙施工方案（施工工艺）

1、施工方法

（1）由项目部测量人员放线，确定挡土墙准确位置及标高，然后进行基坑开挖，开挖宽度根据基础宽度按照1：1放坡确定。并由项目部组织人员进行现场收方。

（2）基坑完成后，按基底纵轴线结合横断面放线复验，确认位置、标高无误并经监理确认后，方可进行随时垫层施工。施工时先将3：7灰土垫层夯实整平至设计标高，为钢筋绑扎提供作业面。

（3）测量放线确定基础尺寸后，进行钢筋绑扎、立模，同时预埋墙身钢筋和墙肋钢筋。挡墙基础的施工按跳槽施工，几个作业面可同时施工，为挡墙的墙身施工提供较多的作业面。基础施工完成后应立即回填，以小型压实机械进行分层夯实，并在表面预留3%的向外斜坡，防止积水渗入基底。基础钢筋的绑扎要注意钢筋的保护层的厚度，垫块采用和基础同强度的砼垫块，以保证砼的质量。

（4）浇筑基础砼，在基础砼施工完成后及时对墙身处的砼凿毛，保证浇筑挡墙的墙身时新浇砼与已浇砼的连接。待基础砼达到设计强度的80%后方可进行墙身施工。首先绑扎墙身钢筋和墙肋钢筋，钢筋安装完成经监理检查合格后，开始关模，并进行沉降缝、接缝及防水处理。施工中特别注意模板的垂直度、平整度及稳定性。

（5）施工挡墙墙身时其支架要一同搭建，而墙身的斜支撑不得与支架进行连接，避免在施工中因支架的移动引起模板不稳定。

（6）砼的浇筑主要采用泵车进行输送，砼搅拌运输车运送。在浇筑中采用插入式振捣棒进行振捣，不得过振及漏振。

（7）砼养护主要是保证砼表面的湿润，防止砼水化反应的各种影响。定期测定砼内部温度、环境温度，控制砼内外温差，防止砼表面产生裂缝。

（8）砼强度达到2.5MPa以上，且其表面及棱角不因拆模而受损时，可进行拆模施工，在拆模时不要损坏砼，正面模板主要采用整体移动，在移动过程中注意模板的稳定性、安全性，保证施工安全。

2．钢筋加工

（1）钢筋的表面应洁净，使用前应将表面油渍、漆皮、鳞锈等清除干净。

（2）钢筋应平直、无局部弯折、成盘的钢筋和弯曲的钢筋均应调直。 （3）钢筋的弯制和末端的弯钩应符合规范和设计要求。用I级钢筋制作箍筋其末端应做弯钩，弯钩的弯曲直径应大于主筋的直径、且不小于箍筋直径的2.5倍，弯钩的平直部分不宜小于箍筋直径的5倍。主筋砼净保护层为4cm，主筋焊接采用两面搭接焊，焊接的长度不小于5倍钢筋直径。受力钢筋焊接接头应设置在内力较小处，并错开布置。焊接接头在接头长度区段内，同一根钢筋不得有两个接头。配置在接头长度区段内的受力钢筋其接头的截面积应小于总截面积的0.5倍（受拉区）,受压区不限制。同一根钢筋应尽量少设接头。钢筋绑扎时钢筋的交叉点应用扎丝绑扎结实,亦可用点焊焊牢。绑扎采用满绑。在钢筋混凝土与模板间设置垫块，垫块与钢筋扎紧，垫块应采用细石混凝土制作，保证垫块的强度与砼结构的强度相同。垫块的安装应该保证钢筋的保护层厚度符合设计要求，同时要保证4个/m2。在砼施工过程中要不时检查垫块的位置是否准确。钢筋绑扎的过程中有高空作业要采取相应的措施，高空作业人员要系安全绳。

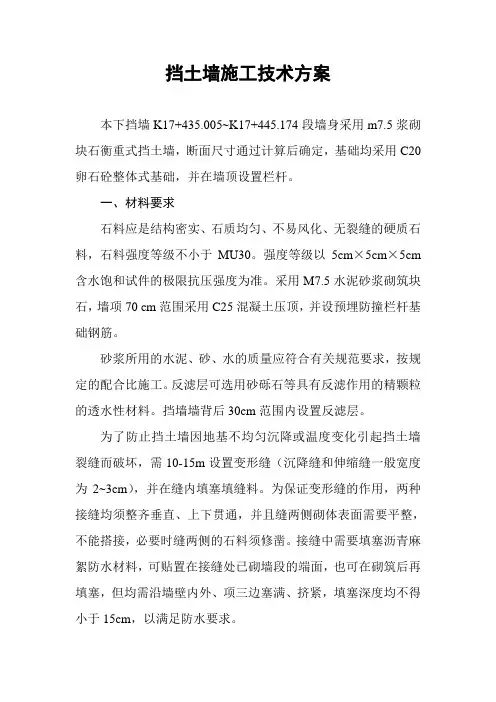

挡土墙施工技术方案

本下挡墙K17+435.005~K17+445.174段墙身采用m7.5浆砌块石衡重式挡土墙，断面尺寸通过计算后确定，基础均采用C20卵石砼整体式基础，并在墙顶设置栏杆。

一、材料要求

石料应是结构密实、石质均匀、不易风化、无裂缝的硬质石料，石料强度等级不小于MU30。强度等级以5cm×5cm×5cm含水饱和试件的极限抗压强度为准。采用M7.5水泥砂浆砌筑块石，墙项70 cm范围采用C25混凝土压顶，并设预埋防撞栏杆基础钢筋。

砂浆所用的水泥、砂、水的质量应符合有关规范要求，按规定的配合比施工。反滤层可选用砂砾石等具有反滤作用的精颗粒的透水性材料。挡墙墙背后30cm范围内设置反滤层。

为了防止挡土墙因地基不均匀沉降或温度变化引起挡土墙裂缝而破坏，需10-15m设置变形缝（沉降缝和伸缩缝一般宽度为2~3cm），并在缝内填塞填缝料。为保证变形缝的作用，两种接缝均须整齐垂直、上下贯通，并且缝两侧砌体表面需要平整，不能搭接，必要时缝两侧的石料须修凿。接缝中需要填塞沥青麻絮防水材料，可贴置在接缝处已砌墙段的端面，也可在砌筑后再填塞，但均需沿墙壁内外、项三边塞满、挤紧，填塞深度均不得小于15cm，以满足防水要求。 二、施工准备放样

挡土墙施工前应做好地表排水和安全生产的准备工作，施工前先将墙后地表的虚方全部清除，并将原地面开挖成台阶状，同时必须对设挡土墙段落到断面重新放样，若发现实地墙趾地面线与设计横断面有较大出入，应及时反馈到监理工程。当挡土墙位于平曲线范围内时，在施工过程中应注意放样精度，使墙面顺滑过渡。

三、基坑开挖

基础位于横向斜坡面上时，墙趾埋入地面的深度和距地表的水平距离应满足下表要求：

土层类别 最小埋入深度h(m) 距地表水平距离L(m)

较完整的硬质岩石 0.25 0.25~0.50

一般硬质岩石 0.6 0.60~1.50

软质岩石 1.00 1.00~2.00

土质 ≥1.00 1.50~2.50
