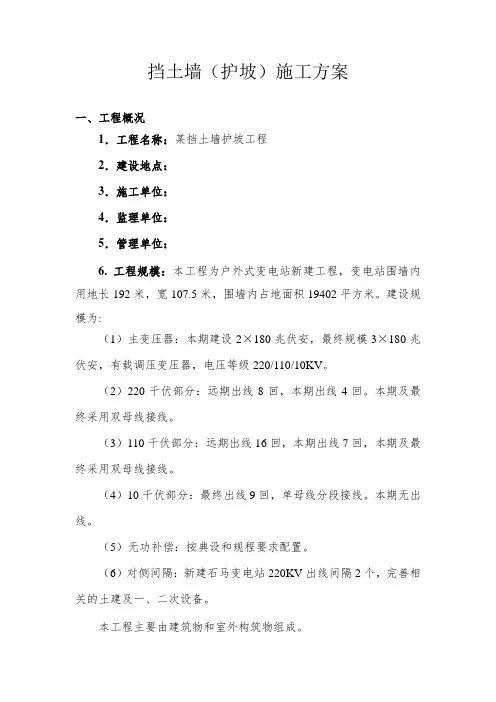

挡土墙（护坡）施工方案

一、工程概况

1．工程名称：某挡土墙护坡工程

2．建设地点：

3．施工单位：

4．监理单位：

5．管理单位：

6. 工程规模：本工程为户外式变电站新建工程，变电站围墙内用地长192米，宽107.5米，围墙内占地面积19402平方米。建设规模为:

（1）主变压器：本期建设2×180兆伏安，最终规模3×180兆伏安，有载调压变压器，电压等级220/110/10KV。

（2）220千伏部分：远期出线8回，本期出线4回。本期及最终采用双母线接线。

（3）110千伏部分：远期出线16回，本期出线7回，本期及最终采用双母线接线。

（4）10千伏部分：最终出线9回，单母线分段接线。本期无出线。

（5）无功补偿：按典设和规程要求配置。

（6）对侧间隔：新建石马变电站220KV出线间隔2个，完善相关的土建及一、二次设备。

本工程主要由建筑物和室外构筑物组成。

110KV配电装置区，220KV配电装置区，10KV配电室、主变压器布置在变电站西面，主控通信室，电容器室。

7、工程建设地点及自然环境

220kV变电站位于某村，站内占地19402㎡，站址呈长方向对角坡度，地面高程在580.58~592.90米之间，高差约12米。变电站横向采用1.0%的坡度布置。

8.工程内容：站内挡土墙、护坡的基槽的开挖、基础砌筑、墙身砌筑等

9.工作范围：根据设计施工图的要求，站内挡墙砌筑方式有衡重式和仰斜式两种，衡重式挡土墙有NA段、BC段、DE段、LM段，仰斜式挡土墙有EF段、GH段、HI段、JK段KL段、AB段，材料为M10水泥砂浆砌筑MU40片石石料应坚固不宜风化，其最小厚度不小于150mm，挡土墙表面原浆勾缝。

二、编制依据

1、新建工程挡土墙施工蓝图

2、《工程测量规范》GB50026-93

3、《电力建设施工质量验收及评定规程土建工程》DL/T5210.1-2005

重力式路堤挡土墙及锥体

护坡施工方案

大同南至湖东增四线工程项目部

第二项目分部

2008年03月10日

重力式路堤挡土墙及锥体护坡施工方案

一、工程简述

大秦线大同南站至湖东站段既有为双线电气化铁路，本次设计新建Ⅱ、Ⅳ线通过御河时在既有御河特大桥北侧新建双线御河特大桥，为收回路堤坡脚，减少守桥部队驻地和村民房屋拆迁，在K11+535~K11+692公里段线路北侧、东西桥台前的护锥下各设置C20片石混凝土挡土墙，由于工程前期工期紧故在线路开通前未完成挡土墙施工，K11+535~K11+692公里段挡土墙基础工程已完，东西桥台前的锥体护坡下挡土墙未施工，工程量分别为：C20片石混凝土2219m3（其中特大桥两桥台前的锥体护坡下片石混凝土挡土墙为736m3），桥台前护锥M10浆砌片石为1705m3，挖基土为1855

m3，回填土为916 m3，三七灰土换填为528 m3，砂加卵石反滤层为236m3。为加快施工进度保障新建线路行车安全，将C20片石混凝土提高标号至C30施工。

二、工期安排

K11+535~K11+692公里段片石混凝土挡土墙：3月20日完

御河特大桥61#桥台前的锥体下片石混凝土土挡土墙：3月27日完

御河特大桥0#桥台前的锥体下片石混凝土土挡土墙：4月2日完

御河特大桥61#桥台前的M10浆砌片石锥体：4月10日完

御河特大桥0#桥台前的M10浆砌片石锥体：4月12日完

三、施工方案

施工影响范围距行车线近且新建线车流密度大、荷载重、路基边坡土层松散等因素特采取分段式开挖，分段浇筑，分段长度为每15米一段。

1、基坑开挖及换填三七灰土

基坑开挖前人工挖设探沟，探明光、电缆走向，若发现光、电缆必须设置警示标志并派专人防护，未探明电缆走向不可盲目动用机械开挖基坑，在各方监护人员到位的情况方可开挖，开挖时准备好应急用的编制袋、草袋以及加固的方木支撑等，若发现路基边坡有变化时立即停止开挖，采取应急支护。开挖完经技术员、安检员监理方验收合格后立即换填三七灰土，随挖随换填，不得将三七灰土换填层设置在杂物或垃圾上，分层换填每层夯实后25cm左右，层层验收，合格后摊铺下一层，三七灰土必须过筛拌匀，严格按照配拌制。

挡土墙（护坡）施工方案

一、工程概况

1．工程名称：某挡土墙护坡工程

2．建设地点：

3．施工单位：

4．监理单位：

5．管理单位：

6. 工程规模：本工程为户外式变电站新建工程，变电站围墙内用地长192米，宽107.5米，围墙内占地面积19402平方米。建设规模为:

（1）主变压器：本期建设2×180兆伏安，最终规模3×180兆伏安，有载调压变压器，电压等级220/110/10KV。

（2）220千伏部分：远期出线8回，本期出线4回。本期及最终采用双母线接线。

（3）110千伏部分：远期出线16回，本期出线7回，本期及最终采用双母线接线。

（4）10千伏部分：最终出线9回，单母线分段接线。本期无出线。

（5）无功补偿：按典设和规程要求配置。

（6）对侧间隔：新建石马变电站220KV出线间隔2个，完善相关的土建及一、二次设备。

本工程主要由建筑物和室外构筑物组成。

110KV配电装置区，220KV配电装置区，10KV配电室、主变压器布置在变电站西面，主控通信室，电容器室。

7、工程建设地点及自然环境

220kV变电站位于某村，站内占地19402㎡，站址呈长方向对角坡度，地面高程在580.58~592.90米之间，高差约12米。变电站横向采用1.0%的坡度布置。

8.工程内容：站内挡土墙、护坡的基槽的开挖、基础砌筑、墙身砌筑等

9.工作范围：根据设计施工图的要求，站内挡墙砌筑方式有衡重式和仰斜式两种，衡重式挡土墙有NA段、BC段、DE段、LM段，仰斜式挡土墙有EF段、GH段、HI段、JK段KL段、AB段，材料为M10水泥砂浆砌筑MU40片石石料应坚固不宜风化，其最小厚度不小于150mm，挡土墙表面原浆勾缝。

二、编制依据

1、新建工程挡土墙施工蓝图

2、《工程测量规范》GB50026-93

3、《电力建设施工质量验收及评定规程土建工程》DL/T5210.1-2005

1.9防护工程

1.9.1挡土墙施工

1、基础开挖

基础采用挖掘机结合人工开挖的方法，并设置排水沟，每隔30~50M设集水井，排水沟设1%的坡度，集中流中向集水井。

基础开挖完成后，必须经晒干、压实，并测量土基密实度，符合设计要求后，方能进行下道工序施工，否则，必须征得设计单位同意方能进入下道工序。

2、垫层施工

垫层施工必须满足设计要求，并经夯实后方能进行下道工序施工，夯实前采用人工夯实和机械夯实等方法。

3、浆砌块石挡墙

1）挡墙砌筑范围内必须根据设计图纸沉降缝处设置坡度尺，以保证沉降缝的位置与挡墙砌筑质量。

2）本工程为片石砌筑挡墙，故必须选石质好的石料作为基材，其抗压强度及压碎值必须符合设计要求，否则不准用于本工程，石料尺寸宜采用300-400mm的石料，厚度不小于200mm，挡土墙的砌筑质量主要控制以下几个方面。

3）墙除石质要求外，主要是砂浆质量和砌筑方法。本工程严禁用括浆法，应采用挤浆方法——即先铺砂浆，再砌石块，使石块与石块有砂浆连接。

4）为保证挡墙砌筑质量，本工程采用三顺一丁和竖缝错位的砌筑方法，以保证挡土墙质量，面层砌筑要求缝宽一致，保证勾缝美观。

5）墙体要求大石料砌筑，石与石之间的空隙可用小石块填筑，如仍有孔隙，可用细石砼填缝。

6）当每层石料砌筑完毕后，必须用湿麻袋覆盖保护。

7）预埋泄水孔，根据设计图纸要正确预埋塑料排水管。

4、压顶砼灌注

压顶砼必须保证外观美观，砼表面平整，密实度好，伸缩缝顶留正确，故模板采用定制钢模，砼采用细石砼，砼震捣方法主要是平板震动器，表面收缩主要木质及铁质泥板压面及磨面，砼灌注结束后，必须注意砼养护，防止砼开裂。

5、回填土施工方法

本工程墙后回填土采用塘渣回填。

1.9.2护坡施工 1、圬工防护施工要点：

(1)灌浆及勾缝。浆砌片石施工和六角块铺设均涉及灌浆和勾缝，灌浆时视水泥强度等级及活性可选用（1∶3.5）～(1∶4.5)的水泥砂浆，勾缝时可选用(1∶2)～(1∶3)的水泥砂浆或1∶0.5∶3的水泥石灰砂浆。当片石间缝隙较大时，可用小石子混凝土灌注。详细施工时应注重：灌浆要充实，不能出现空洞；勾缝应平整、光洁。
